USR-M100 連接兩路socket通訊測試示例

一、資料下載

USR-M100 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1202.html

USR-M100 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1203.html

USR-M100 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1213.html

串口調試助手 ：http://imbacareer.com.cn/Download/843.html

二、硬件連接

1、所需物品

USR-M100產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

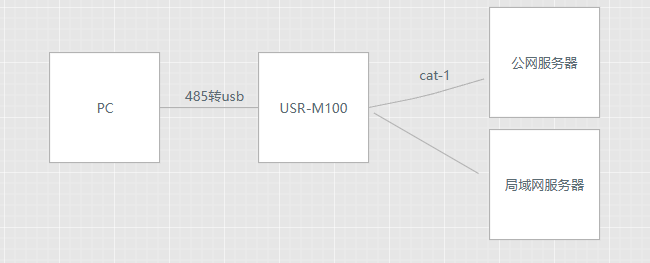

2、硬件連接

USR-M100的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦打開設置軟件。

三、產品參數設置

1、電腦設置

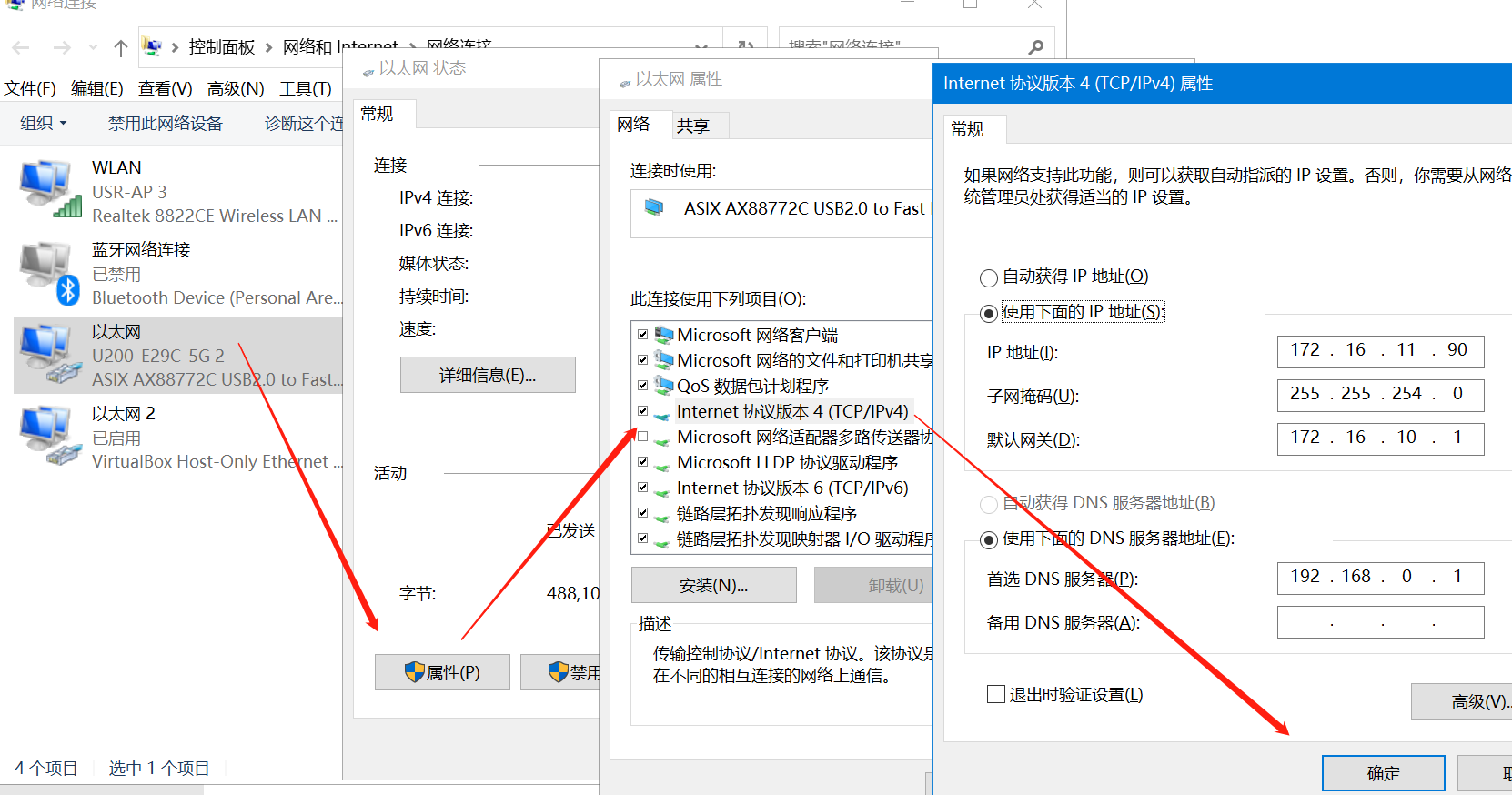

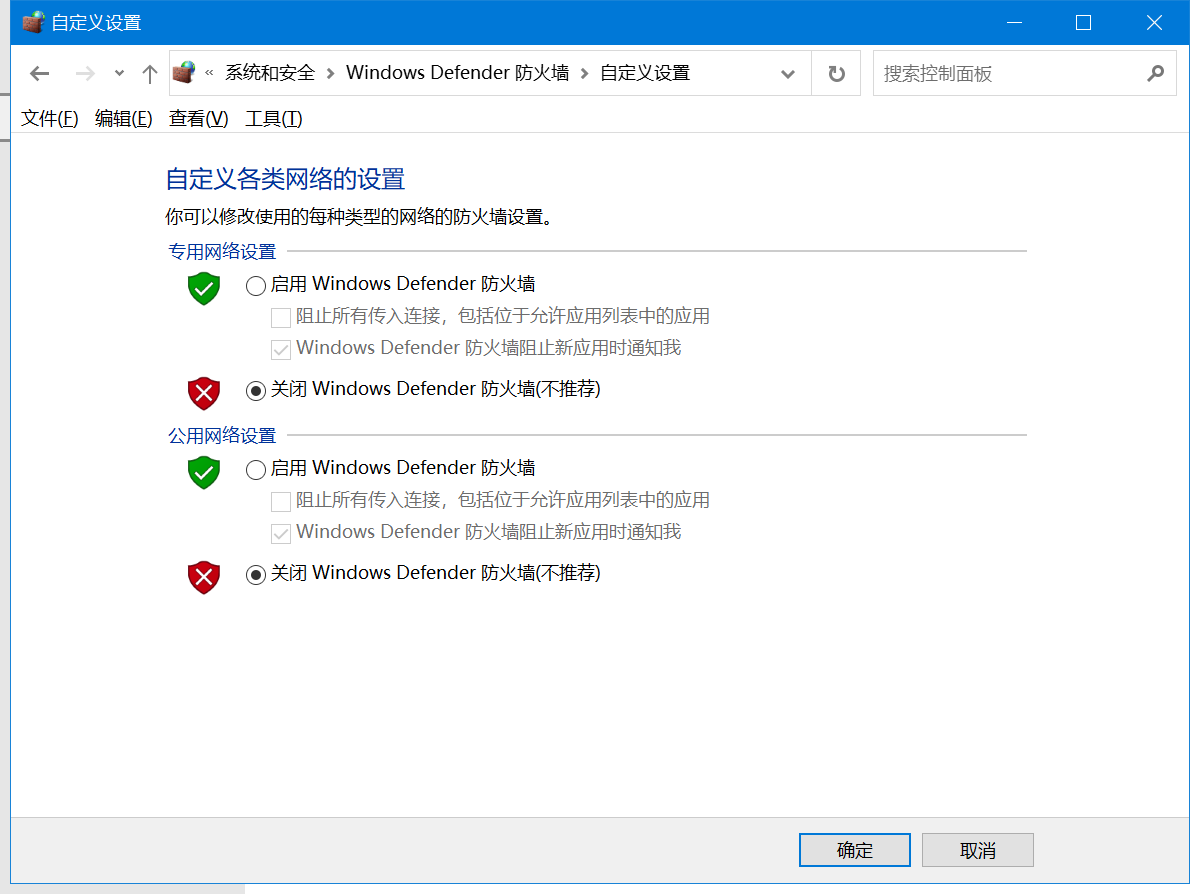

（1）關閉防火墻:按路徑：控制面板——>網絡和Internet——>網絡和共享中心到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。M100默認IP地址192.168.0.7，所以將電腦本地連接IPv4設置成192.168.0.XX的靜態IP。

（2）檢查USB-RS485串口號

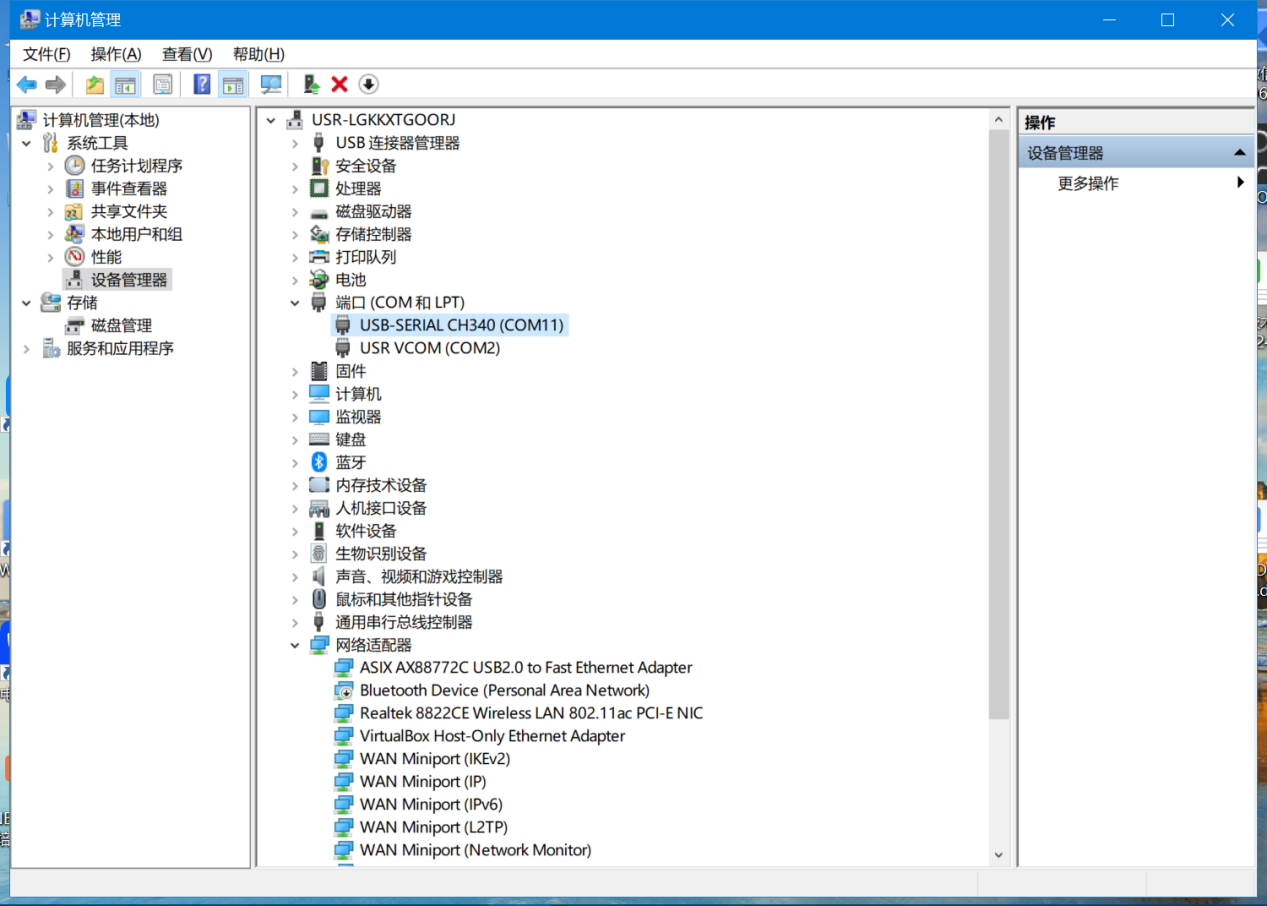

點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM11。電腦打開串口調試助手。

四、USR-M100設置

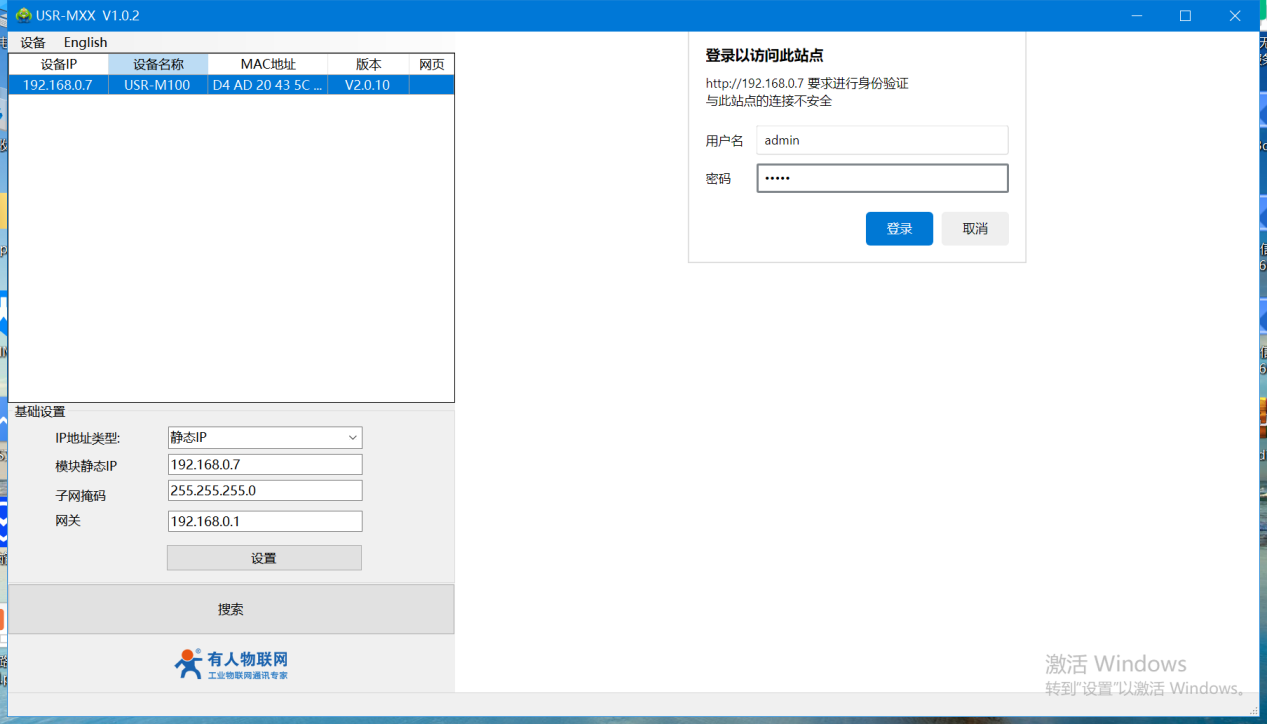

（1）打開M100的配置軟件，點擊搜索，搜索到M100，默認IP是192.168.0.7，用戶名和密碼都為admin。（M100接天線）

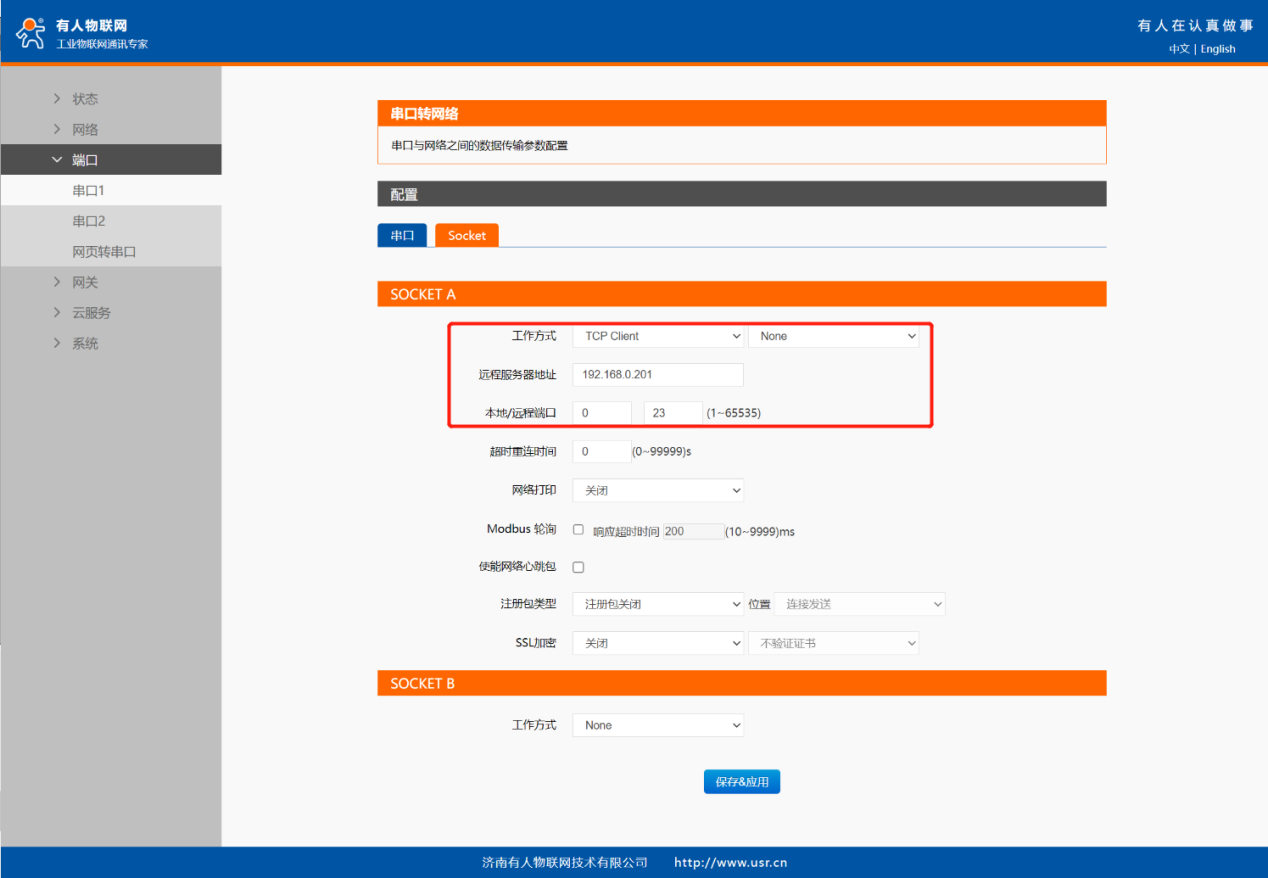

（2）Socket A通過網線連接本地電腦服務器。工作方式設置為tcp client，配置上服務器IP：192.168.0.201，遠程端口號23

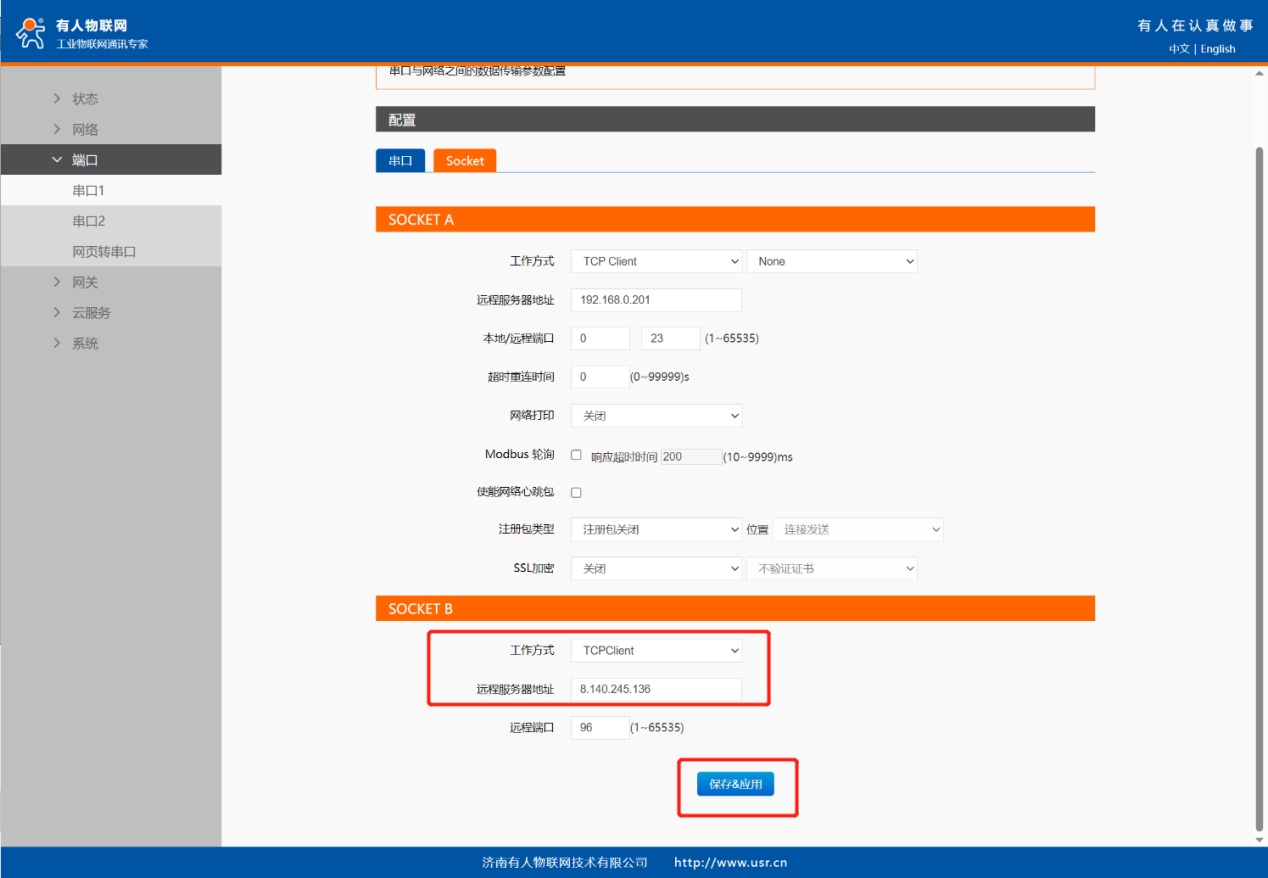

（3）socket B通過內置卡駐網可連接上公網服務器。工作方式配置為tcp client，配置上服務器IP：8.140.245.136 遠程端口號設置為96，保存應用重啟

五、功能調試

1、功能調試

從串口端發送數據，socketA和socketB連接的服務器均可收到數據。

2、調試截圖

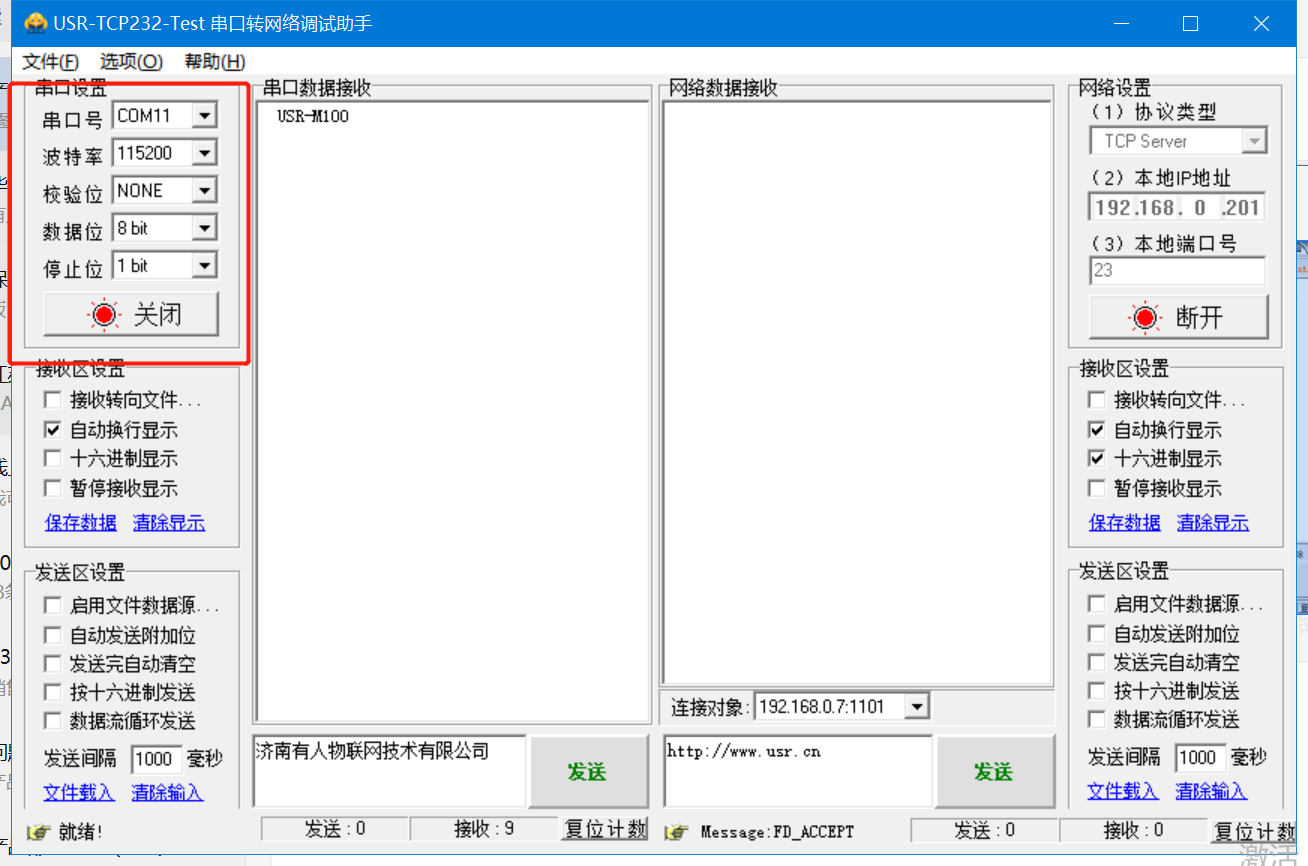

打開串口調試助手，打開com11，默認串口參數115200，n，8，1

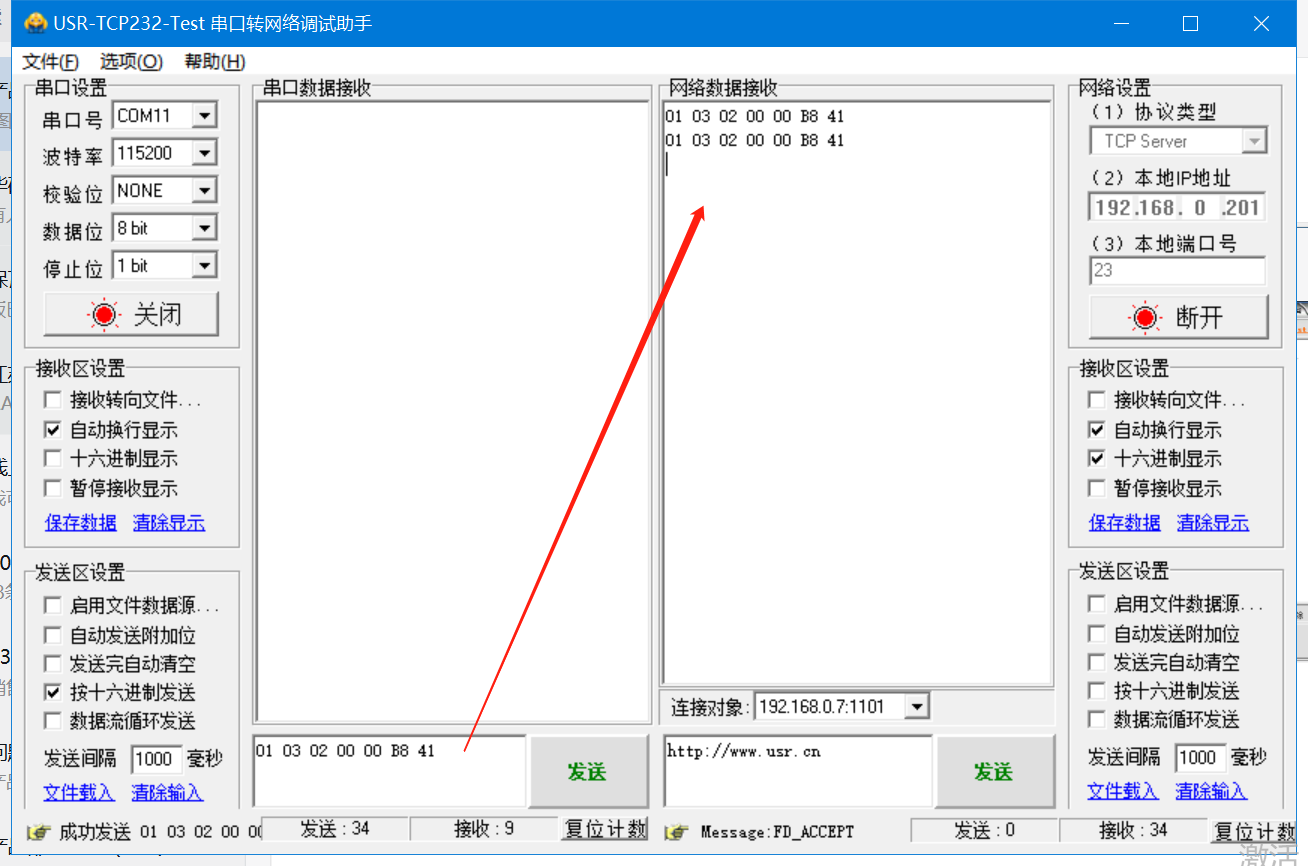

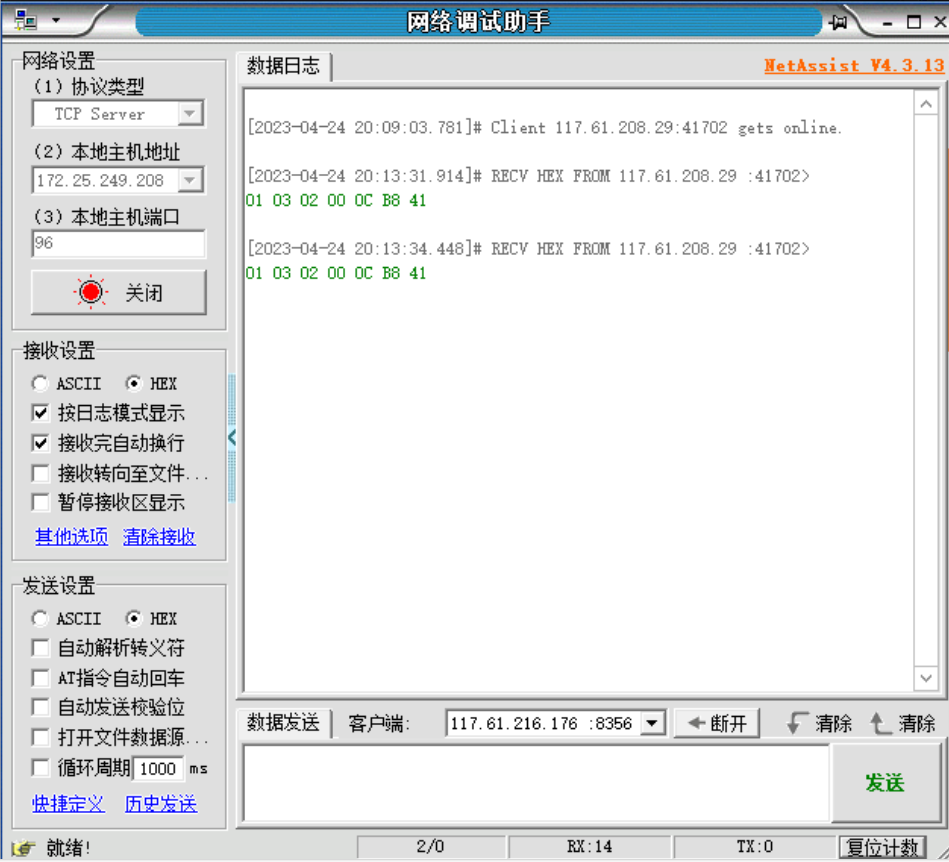

發送數據，局域網內服務器和公網服務器均可收到數據

編寫人：秦嘉城 編寫日期：2024-03-15

審核人：金志方 審核日期：2024-03-15

訂正版本：V1.0 訂正內容：初稿
