USR-M100 地址映射示例

一、資料下載

    USR-M100 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1202.html

    USR-M100 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1203.html

    USR-M100 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1213.html

    USR-M100 調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-M100 產品 1臺

12V電源適配器 1個

超五類網線 1根

筆記本電腦 1臺

溫濕度傳感器2臺

2、硬件連接

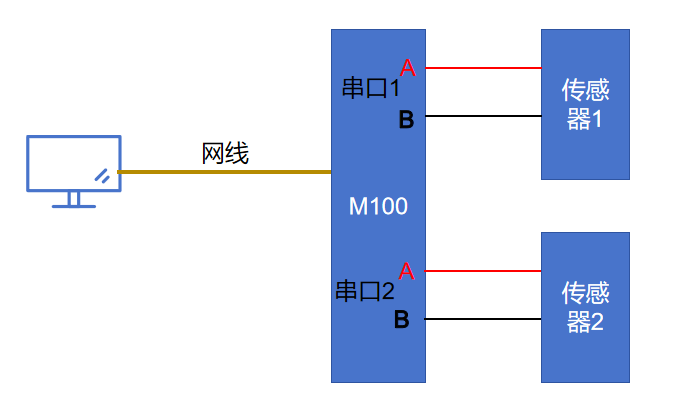

USR-M100的網口連接到電腦上，然后產品接12V電源適配器上電，串口1和串口2分別接傳感器1和傳感器2，接線如下圖所示：

三、產品參數設置

1、USR-M100參數設置

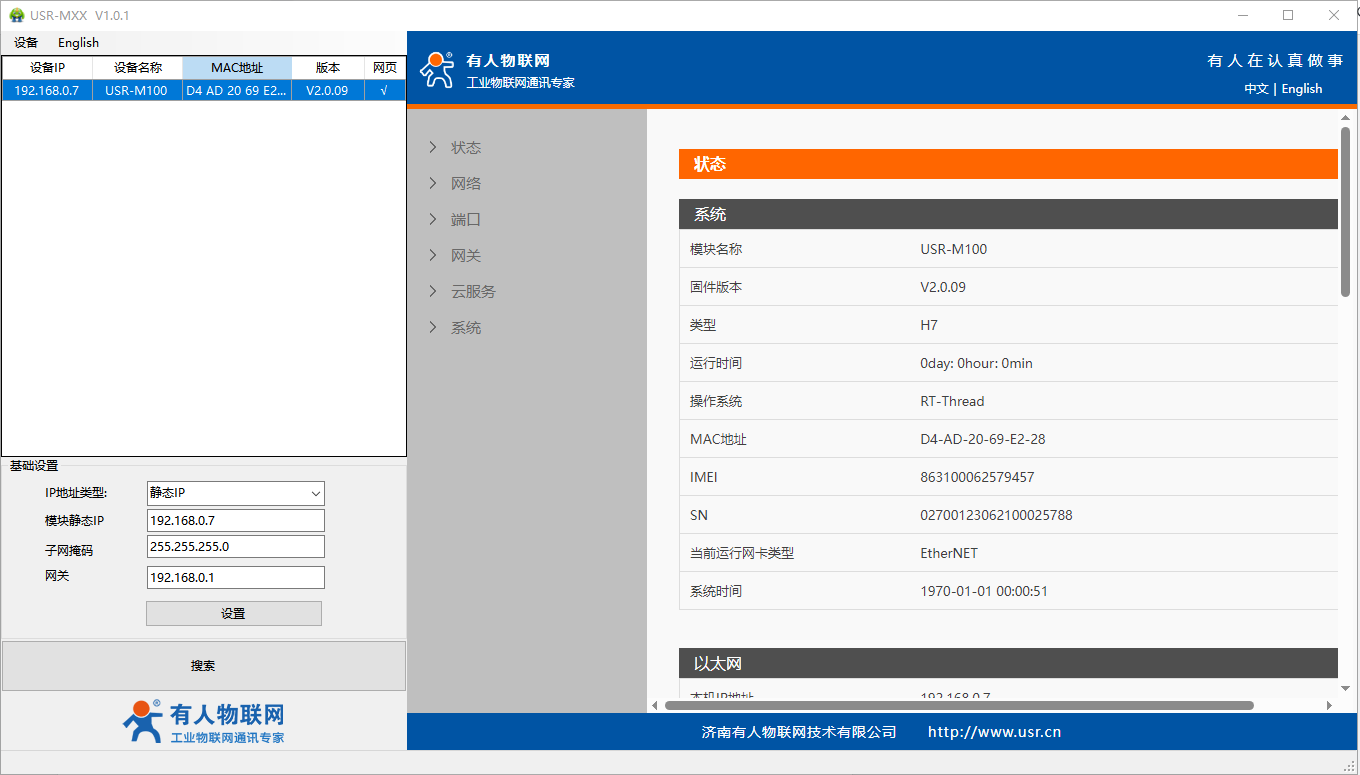

電腦打開USR-M100的設置軟件，點擊“搜索”按鈕，搜索到設備之后，雙擊進入設置頁面（用戶名密碼默認admin）

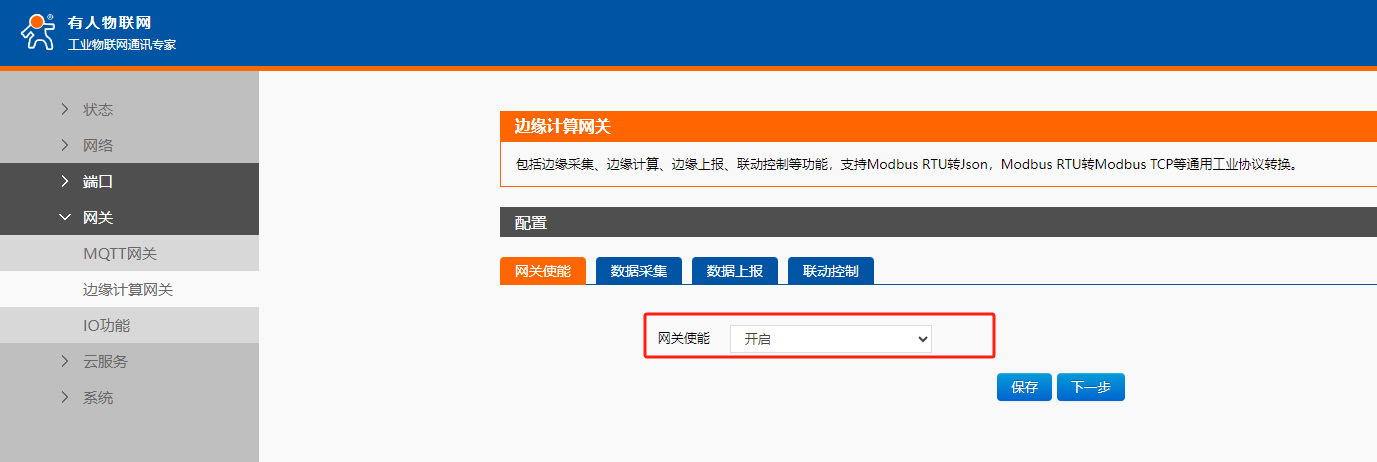

網關--邊緣計算網關，網關使能選擇“開啟”，然后點擊“下一步”；

注：兩個傳感器是同款，所以串口參數（9600/NONE/8/1）、寄存器地址（40001/40002）、從機地址（01）默認相同。

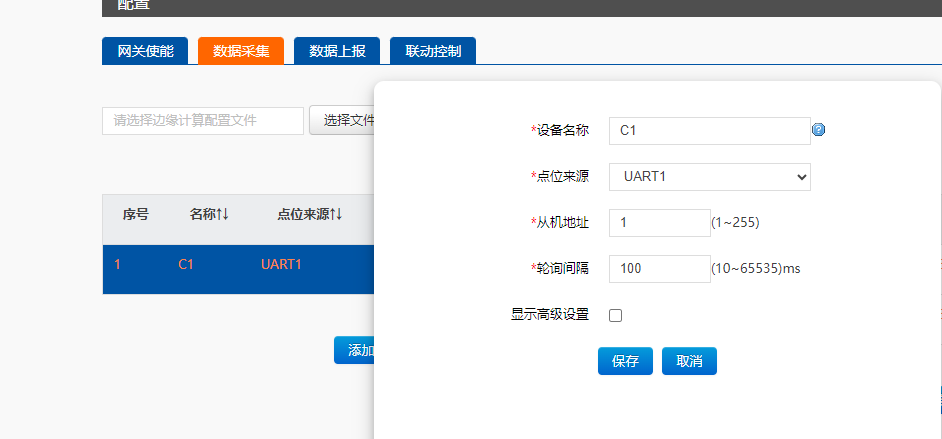

點擊“添加從機”，點位來源選擇“UART1”，配置串口1傳感器的從機地址，本例是1，然后點擊“保存”；

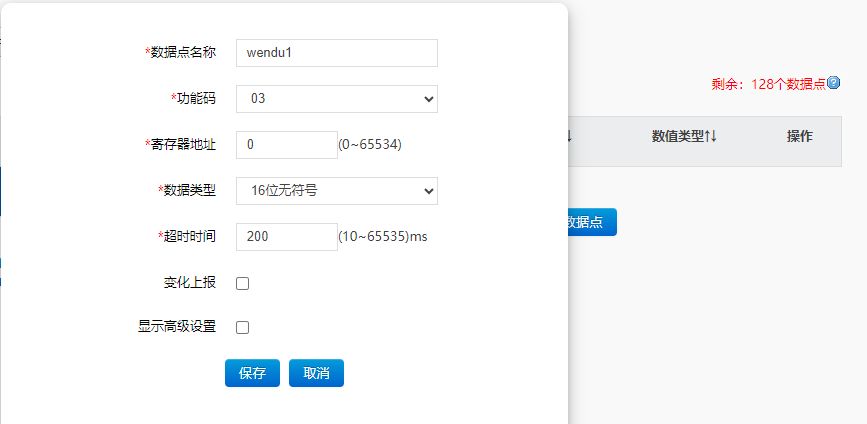

點擊“添加數據點”，數據點名稱配置“wendu1”，寄存器地址配置0勾選變化上報，然后點擊保存；

、

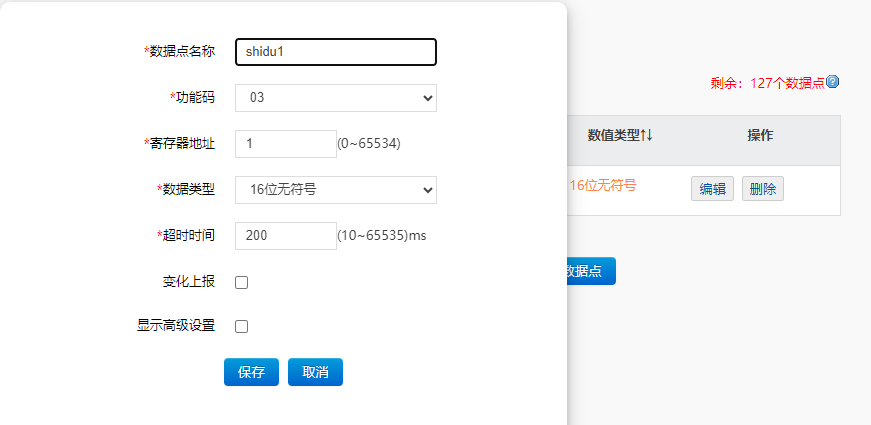

如上相同步驟操作，再添加一個點位“shidu1”，寄存器地址1；

、

如上從機添加完畢之后，再參考相同步驟添加一個串口2的從機：

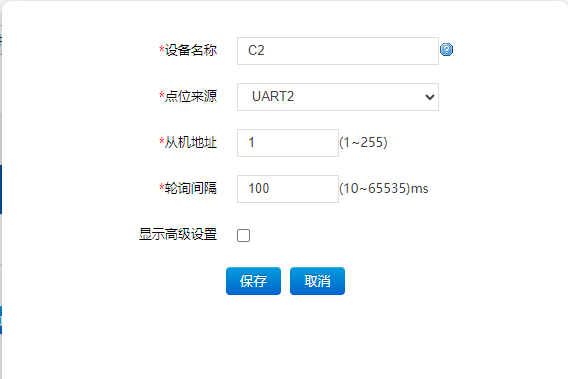

添加從機C2，點位來源UART2，從機地址1；

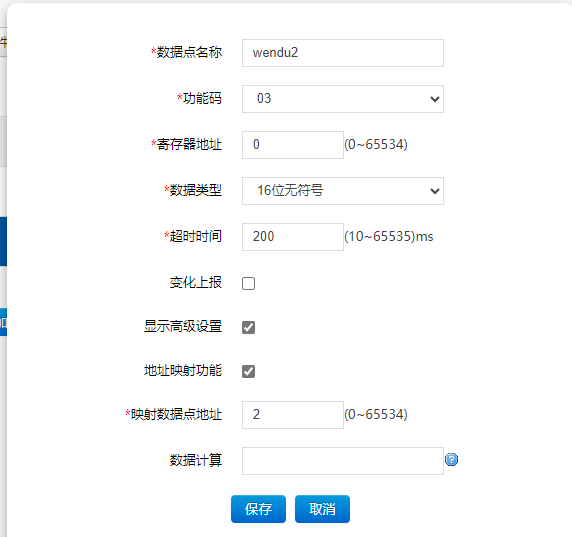

添加數據點“wendu2”，寄存器地址是0，勾選“顯示高級設置”--“地址映射”，映射地址填寫2

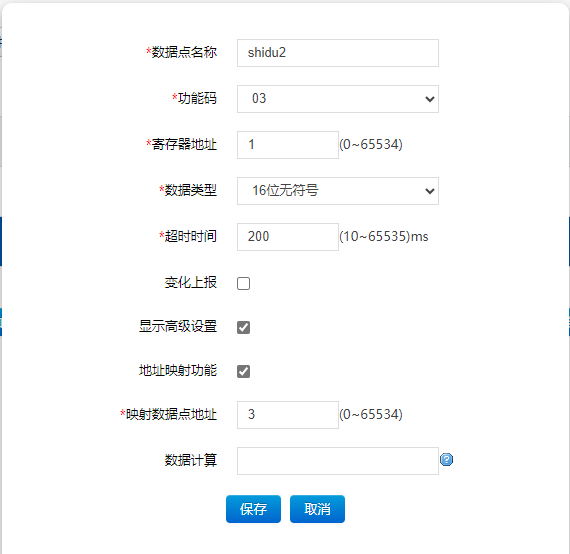

再添加一個數據點“shidu2”，寄存器地址是1，勾選“顯示高級設置”--“地址映射”，映射地址填寫3

如上數據點都添加完畢后，點擊“下一步”；

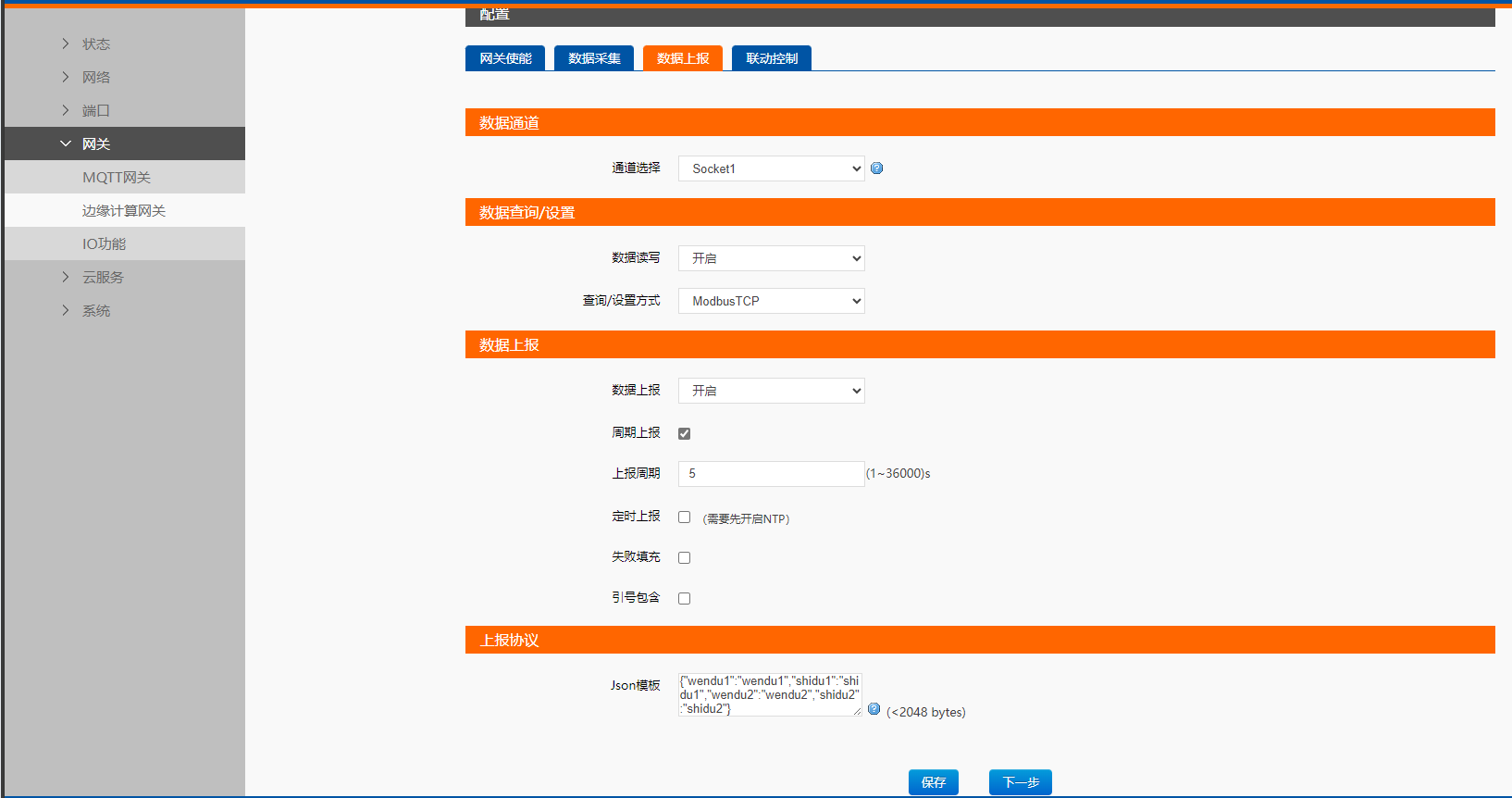

通道選擇“Socket1”，數據讀寫選擇“開啟”，查詢/設置方式選擇“ModbusTCP”，數據上報選擇“開啟”，勾選“周期上報”，上報周期配置“5”，json模板配置內容：{"wendu1":"wendu1","shidu1":"shidu1","wendu2":"wendu2","shidu2":"shidu2"}

如下圖配置，配置完畢后點擊“保存”--“繼續配置”；

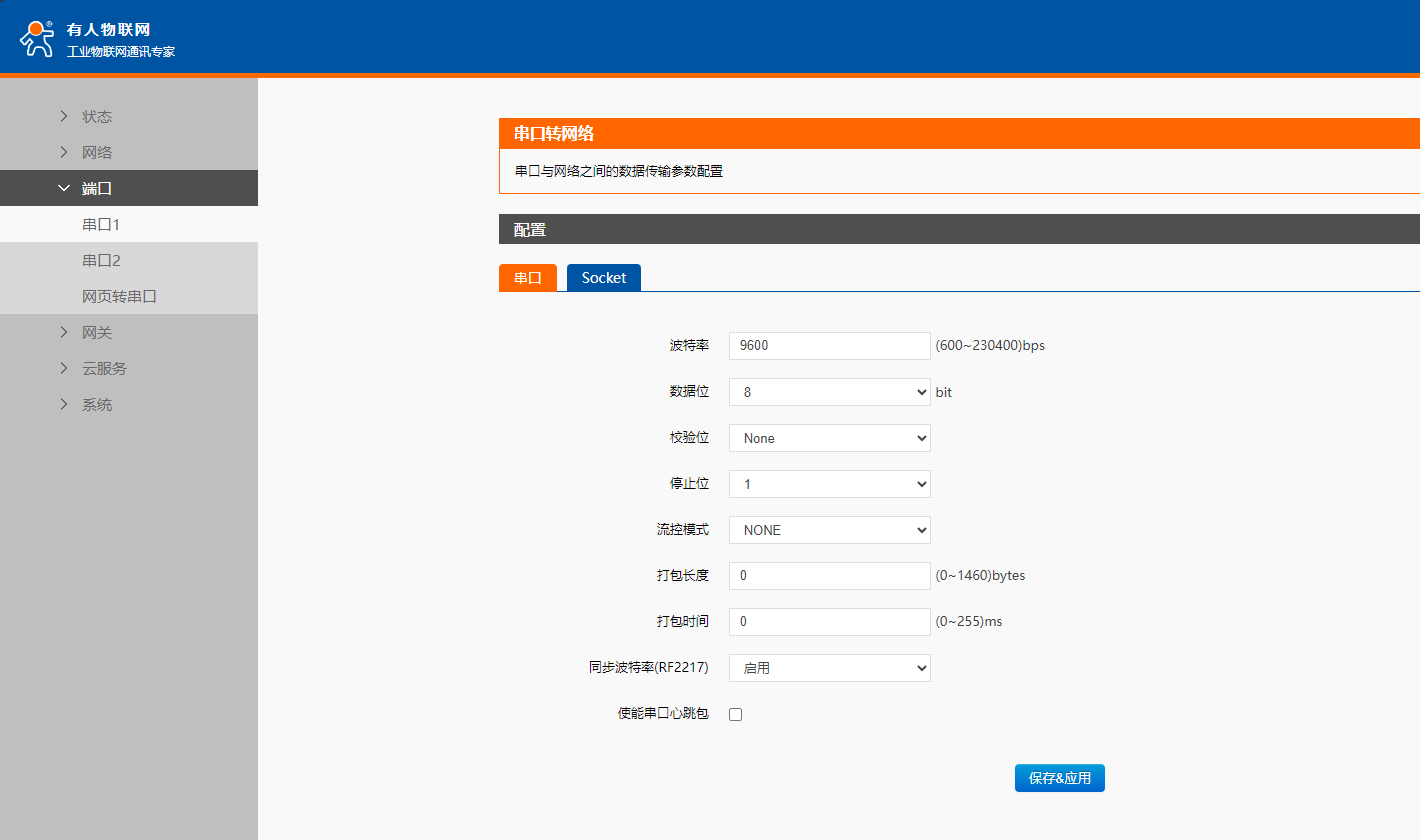

點擊“端口”--“串口1”--“串口”，修改波特率9600，確認串口參數匹配，然后點擊“socket”：

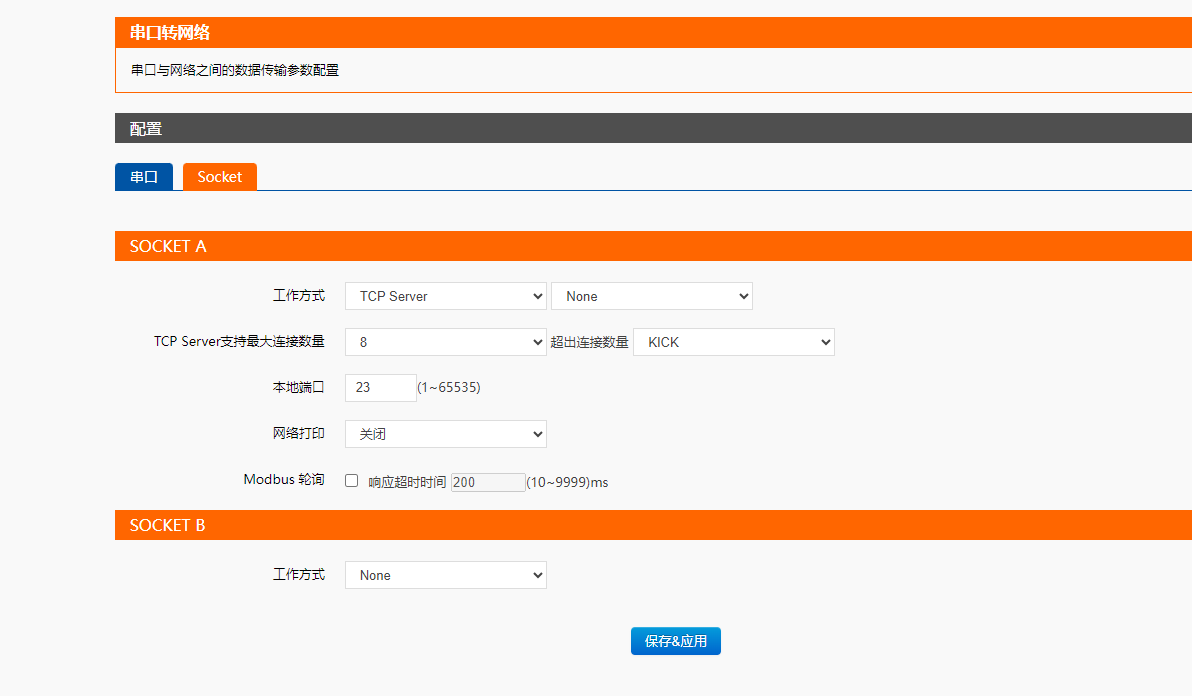

Socket參數本例保持默認，配置完畢后點擊“保存&應用”--“繼續配置”；

點擊“端口”--“串口2”--“串口”，修改波特率9600，確認串口參數匹配，配置完畢后點擊“保存&應用”--“重新啟動”；

四、其他軟件參數設置

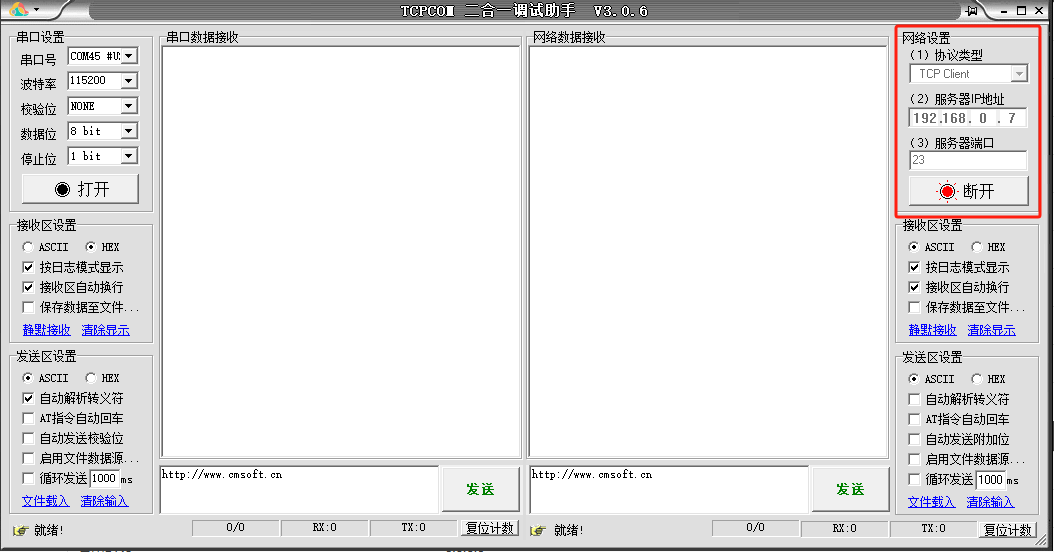

打開“網絡_串口調試助手”軟件，“網絡設置”部分參數如下圖所示，然后點擊“連接”。

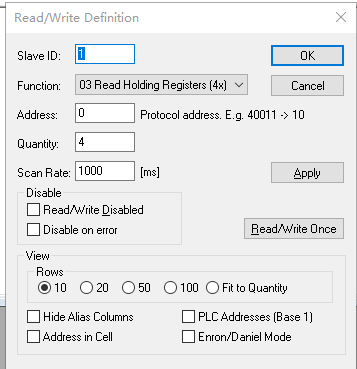

打開modbus Poll軟件，配置連接M100串口1的socket，并配置讀取從機信息：slave ID：1，function：03，address：0，quantity：4；即讀取從機1的0~3寄存器。

五、功能調試

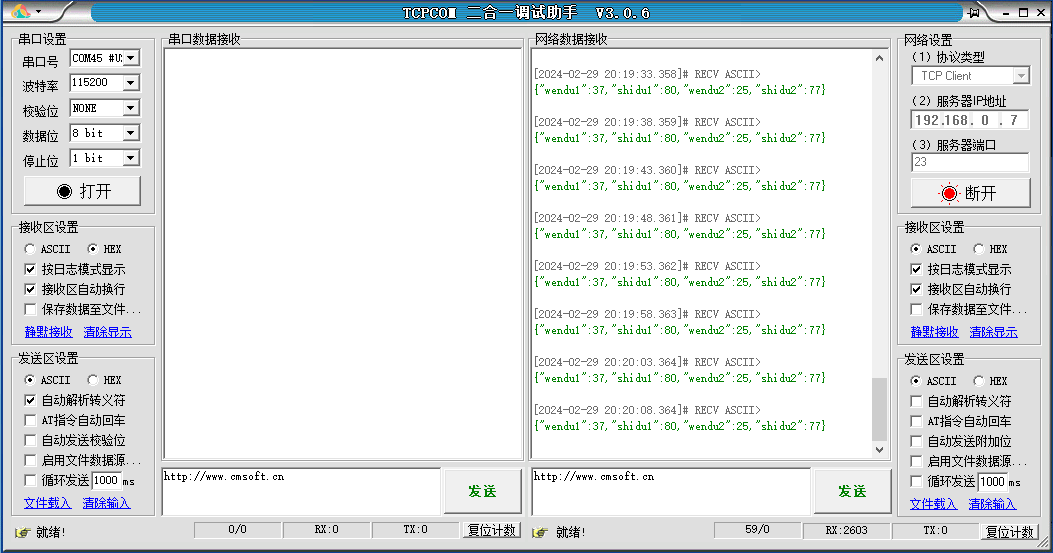

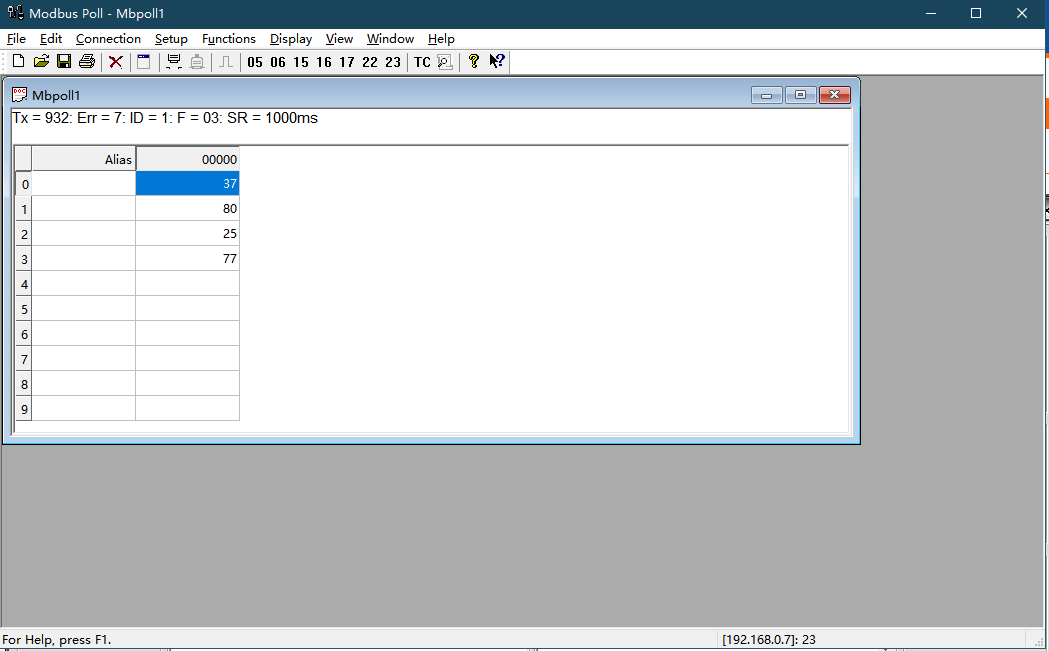

等待設備重啟完畢，連接都建立后，可以看到網絡調試助手能夠收到兩個傳感器的數據 ：{"wendu1":37,"shidu1":80,"wendu2":25,"shidu2":77}，modbusPoll讀取的寄存器地址內容相比，wendu1和shidu1對應寄存器地址0和1，wendu2和shidu2對應寄存器地址2和3，即地址映射成功且正確。

編寫人：馬玲玉 編寫日期：2024-02-23

審核人：金志方 審核日期：2024-03-05

訂正版本：V1.0 訂正內容：初稿
