USR-M300串口2上行通信接口modbus rtu轉tcp示例

一、資料下載

USR-M300說明書下載鏈接：http://imbacareer.com.cn/Download/1332.html

USR-M300規格書下載鏈接：http://imbacareer.com.cn/Download/1333.html

USR-M300應用指導手冊下載鏈接：http://imbacareer.com.cn/Download/1369.html

二、硬件連接

1、所需物品

USR-M300 1臺

12V電源適配器 1個

網線 1根

電腦 1臺

485轉USB 1根

2、硬件連接

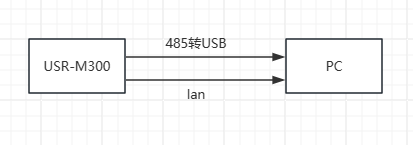

M300lan口直連電腦，485和M300的串口2 A接A，B接B，USB端連到電腦上，通過電腦獲取的網關進入內置網頁。連接框圖如下：

三、產品參數設置

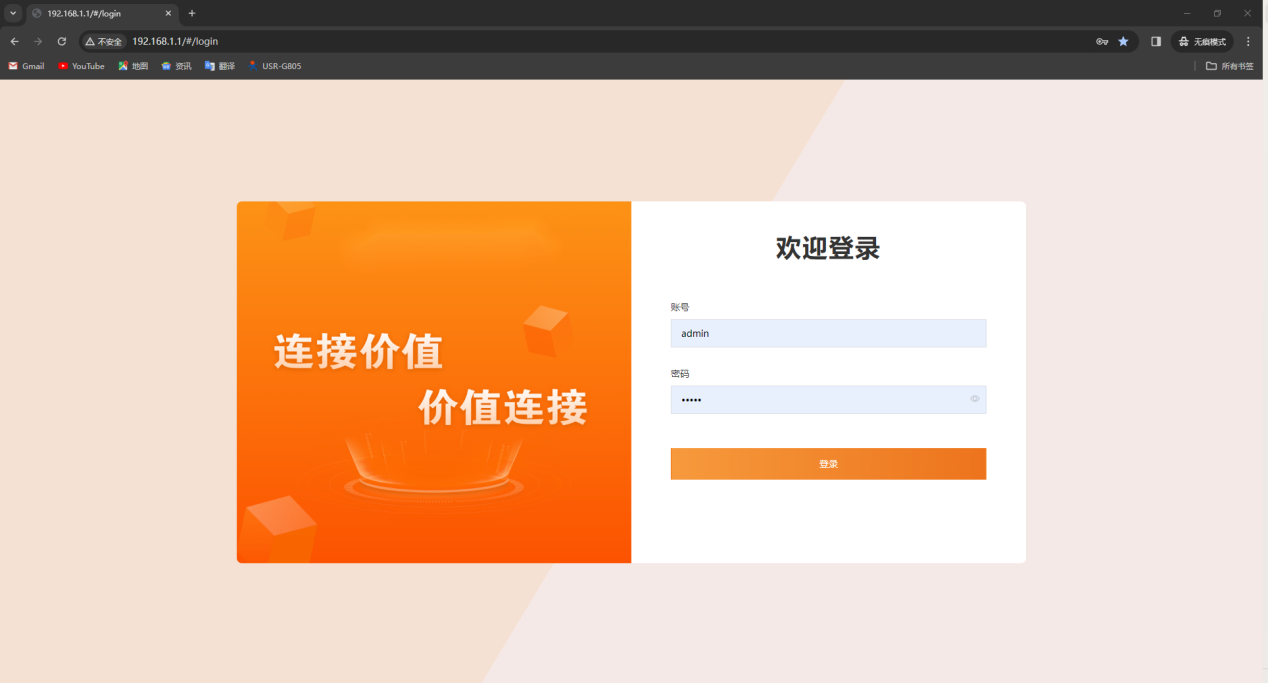

1、通過電腦獲取的網關進入內置網頁，用戶名/密碼：admin。

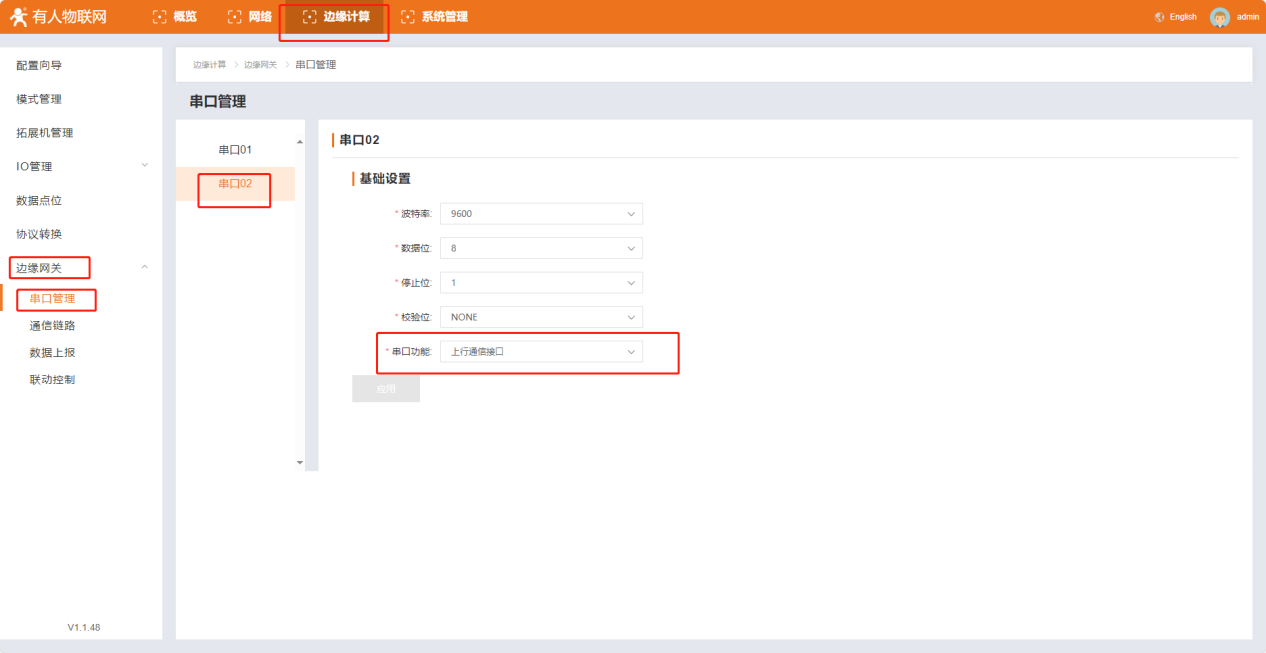

2、在邊緣計算--邊緣網關--串口管理，設置串口2，串口功能選擇上行通信接口，其他參數自定義。設置完點擊應用。

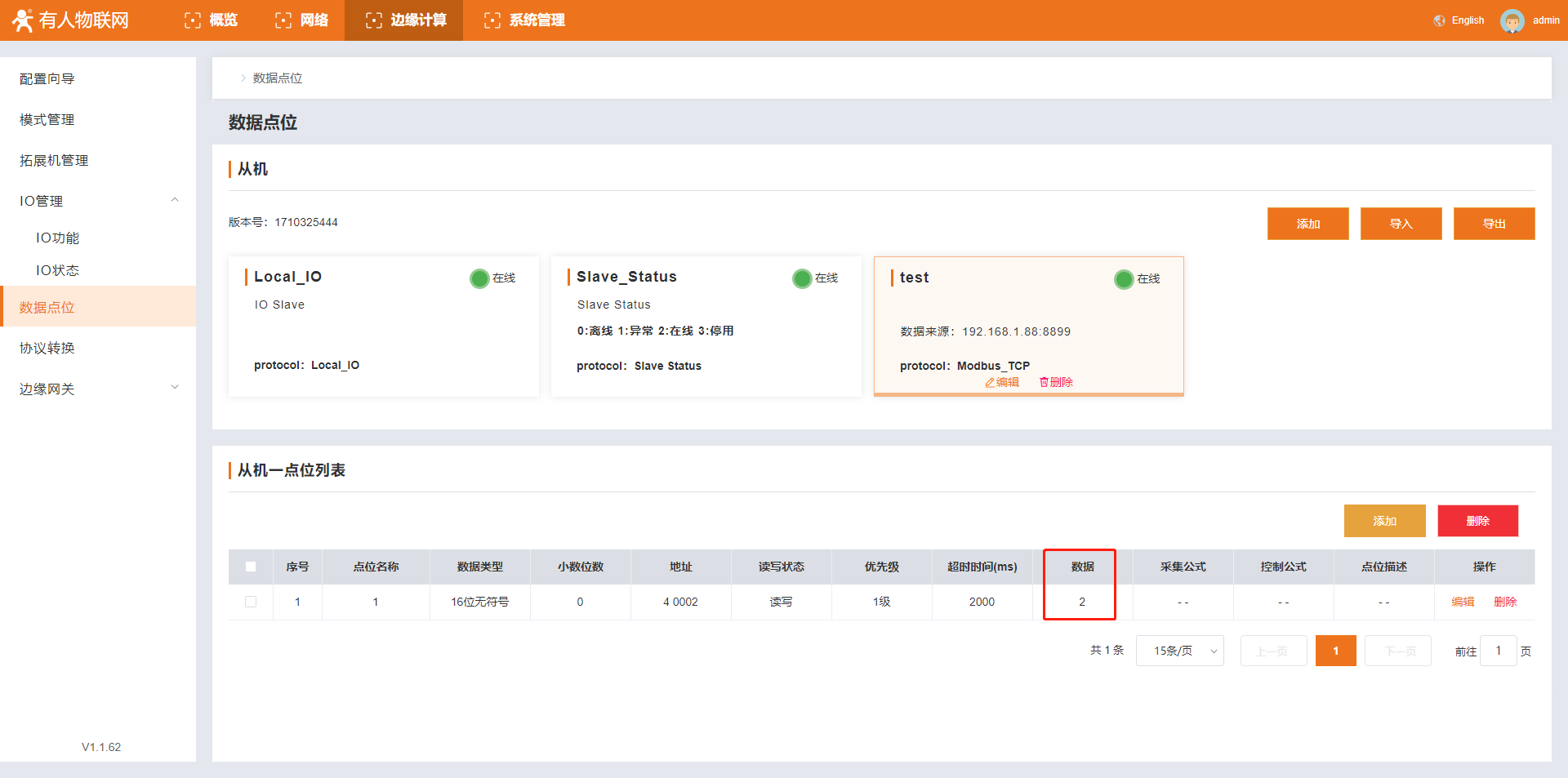

3、在邊緣計算--數據點位，點擊右邊的添加，添加對應點位，從機名稱和從機描述自定義，采集協議選擇Modbus_TCP，輪詢間隔自定義，選擇合并采集，從機地址選擇M300給電腦分配的IP，端口自定義，從機地址選擇默認，點擊確定。

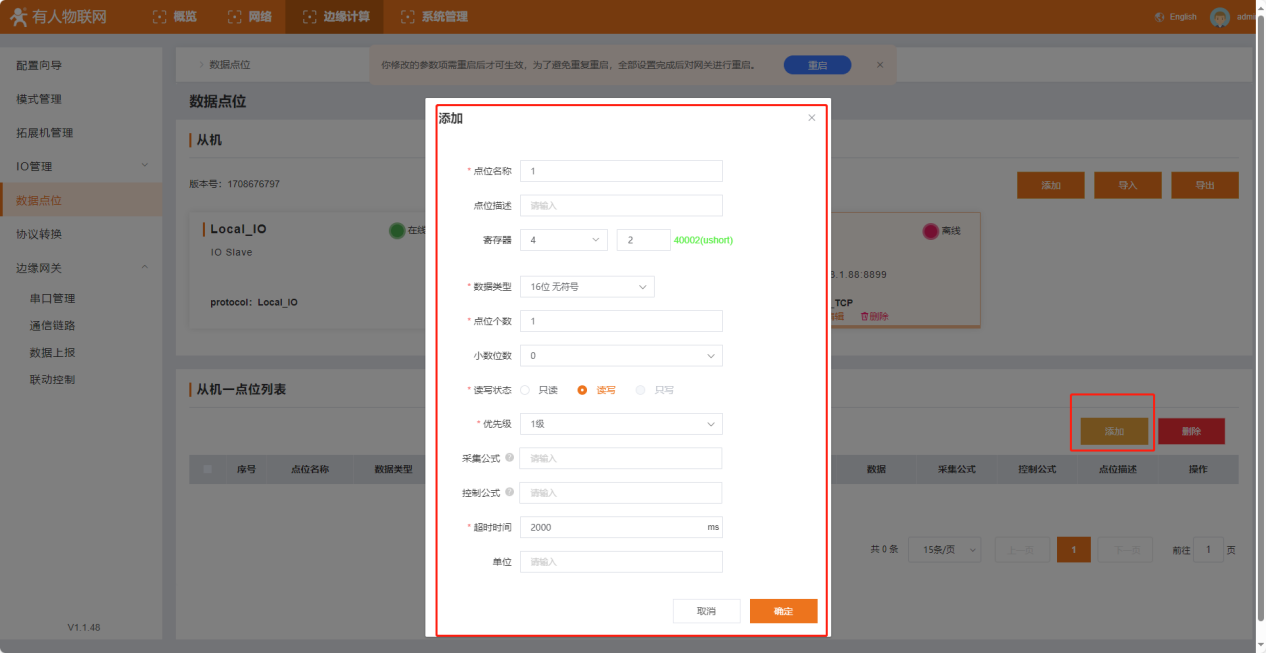

4、在下方從機-點位列表添加點位，點位名稱和點位描述自定義，這里選擇16位無符號 4002寄存器，其他參數可保存默認。設置完點擊確定。

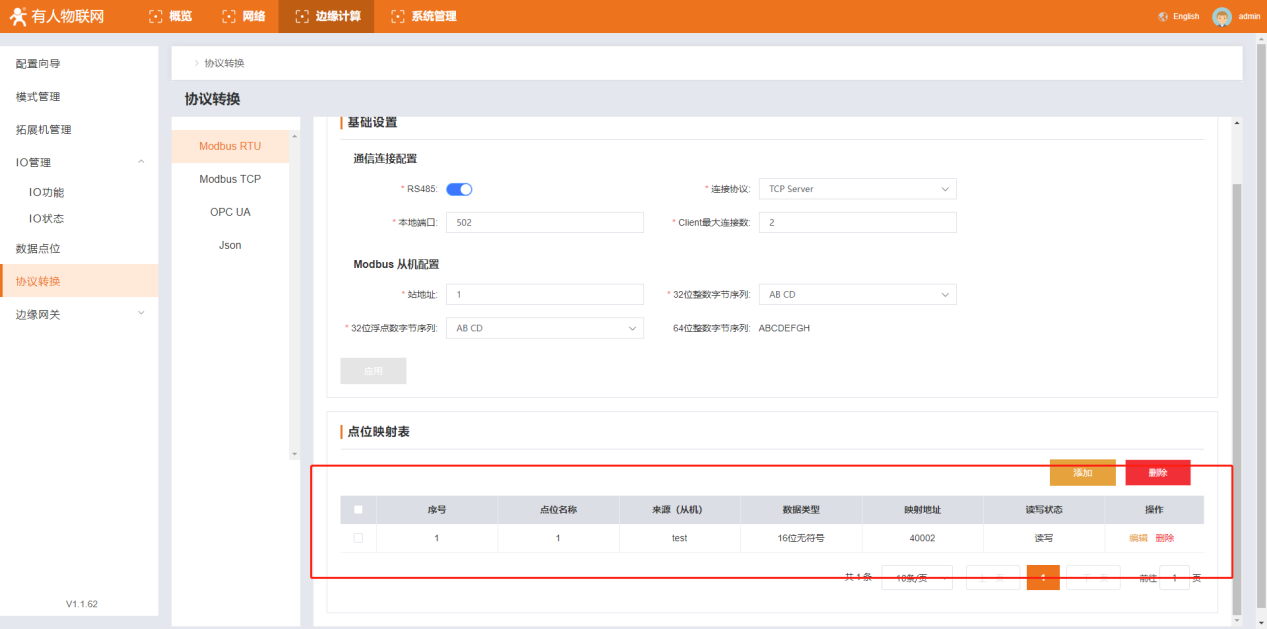

5、在邊緣計算--協議轉換--Modbus RTU，打開485，其他參數可自定義。設置完點擊應用。這里M300做TCP Server。

然后在下方點位映射表--點擊添加，添加點位，這里映射地址和原地址一樣，也可以映射為其他點位。

6、全部設置完成后重啟設備生效。

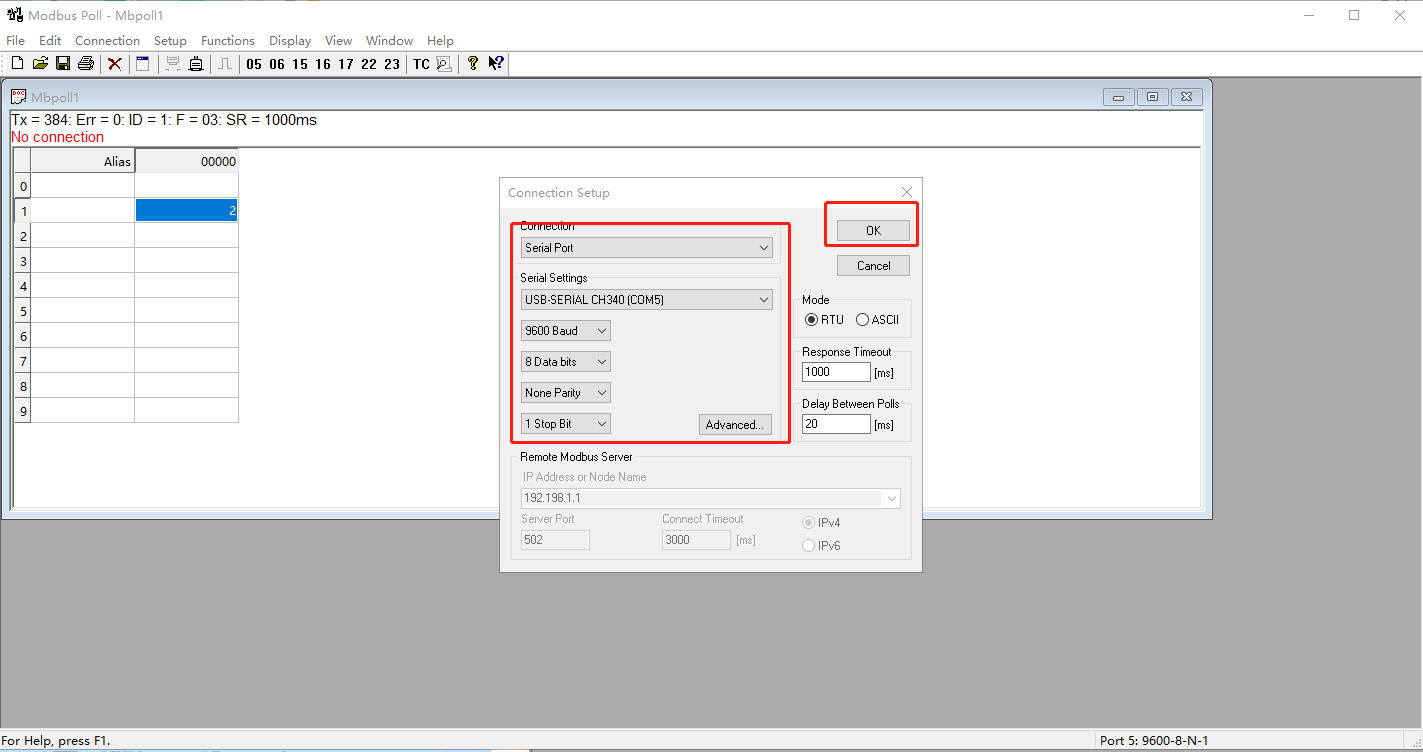

7、打開Modbus Poll軟件，設置參數。串口參數與M300串口2參數一致。

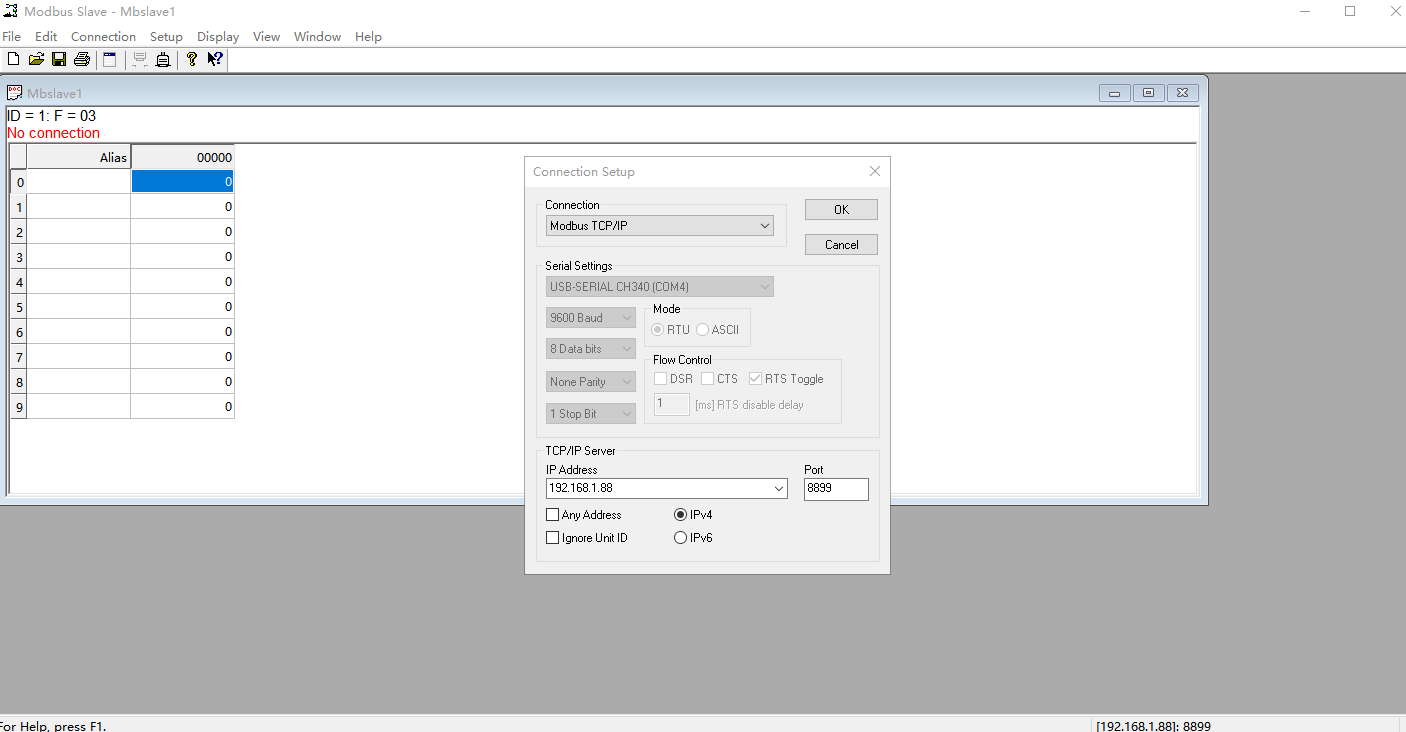

8、打開Modbus Slave軟件，設置參數，參數與M300從機地址一樣。

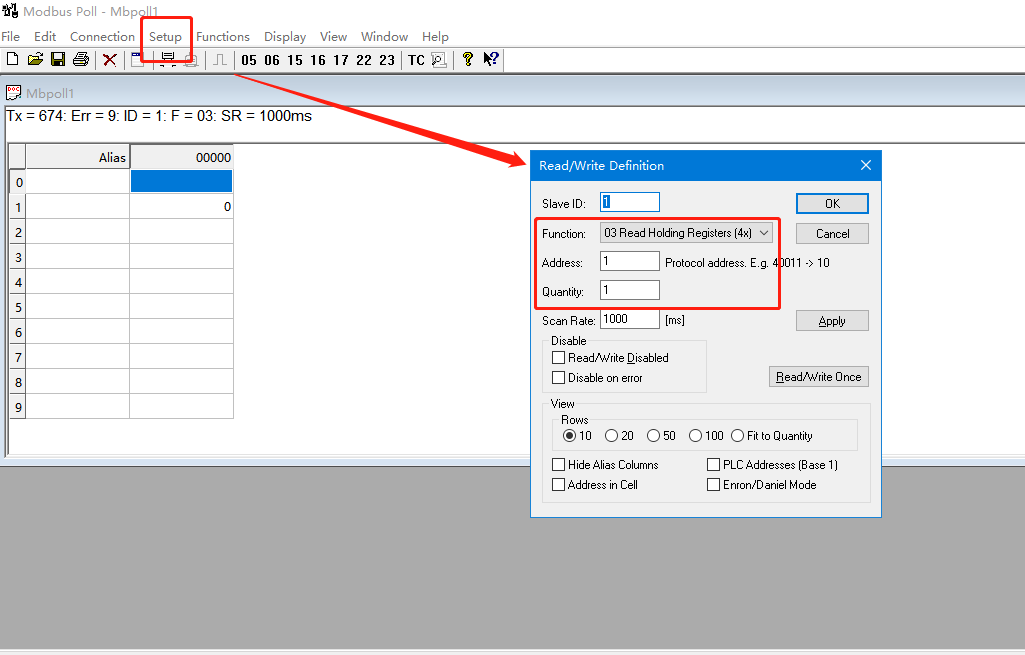

9、Modbus Poll這里設置要通信的寄存器地址。

四、功能調試

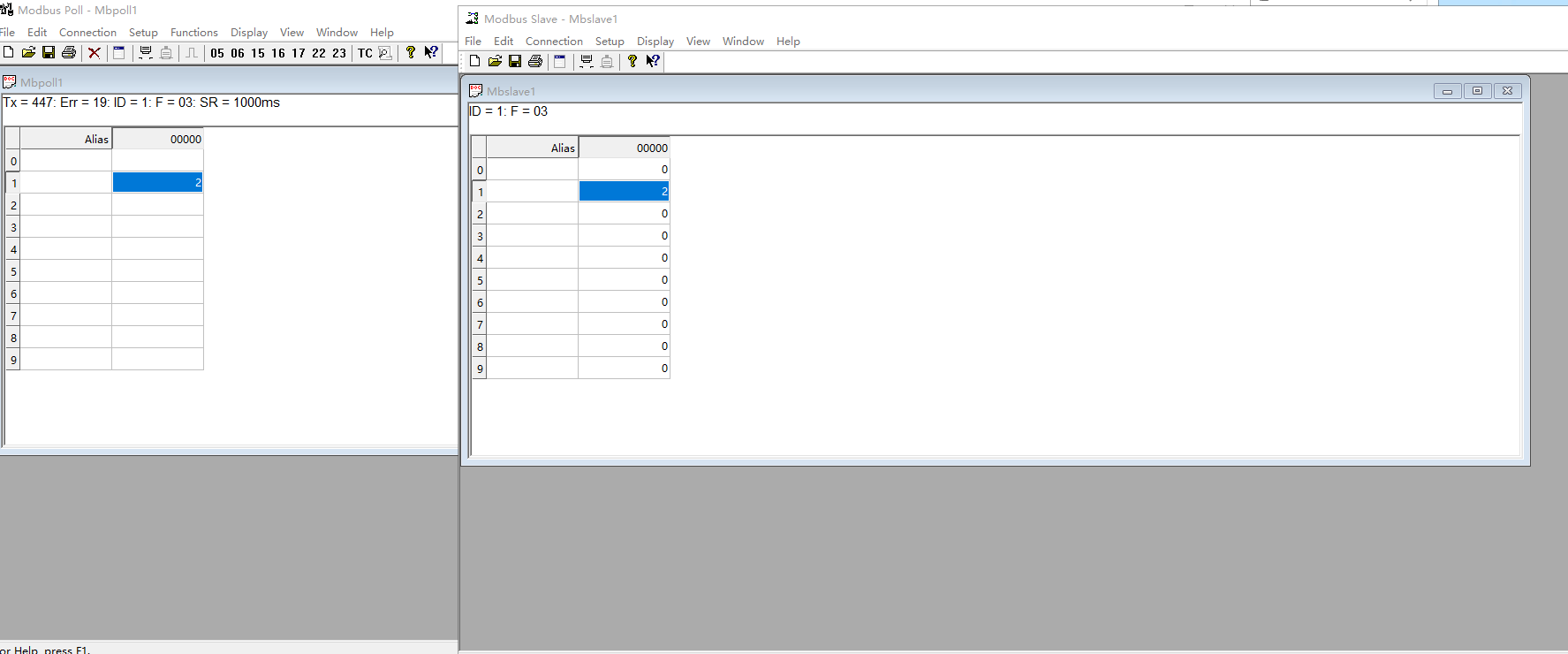

1、調試截圖如下：

編寫人：鞠思奇 編寫日期：2024-03-12

審核人：金志方 審核日期：2024-04-09

訂正版本：V1.0 訂正內容：初稿
