一、資料下載

USR-TCP232-E2/ED2 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1336.html

USR-TCP232-E2/ED2 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1335.html

USR-TCP232-E2/ED2 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/383.html

USR-TCP232-E2/ED2 調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-TCP232-E2/ED2 產品 1臺
USR-TCP232-EVK評估板 1個
5V電源適配器 1個

USB-RS232或USB-RS485串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

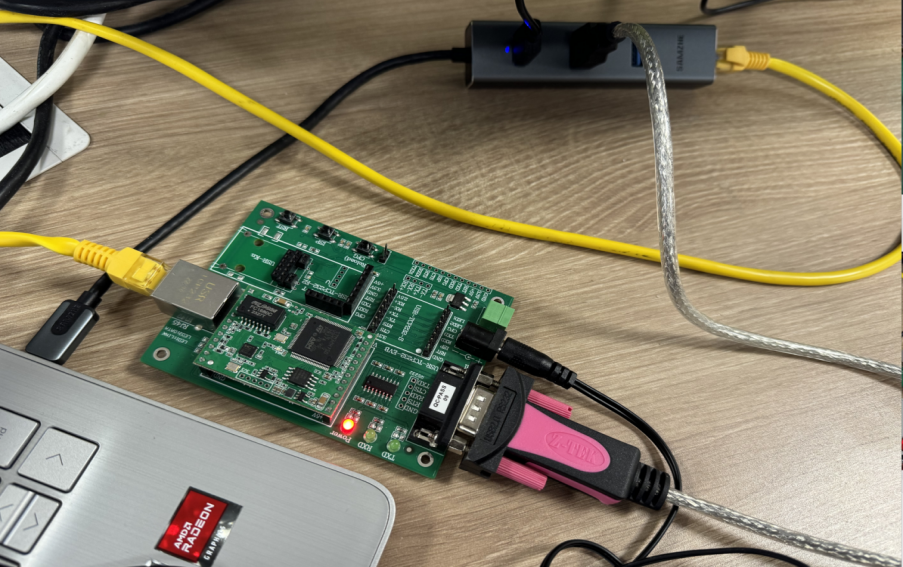

USR-TCP232-E2/ED2放在EVK評估板上，評估板的232串口接USB-RS232串口線到電腦USB口，電腦設備管理器生成com12串口，網線直連電腦，然后評估板接5V電源適配器上線，電腦打開H7設置軟件。

附圖：

三、產品參數設置

1、USR-TCP232-E2/ED2參數設置

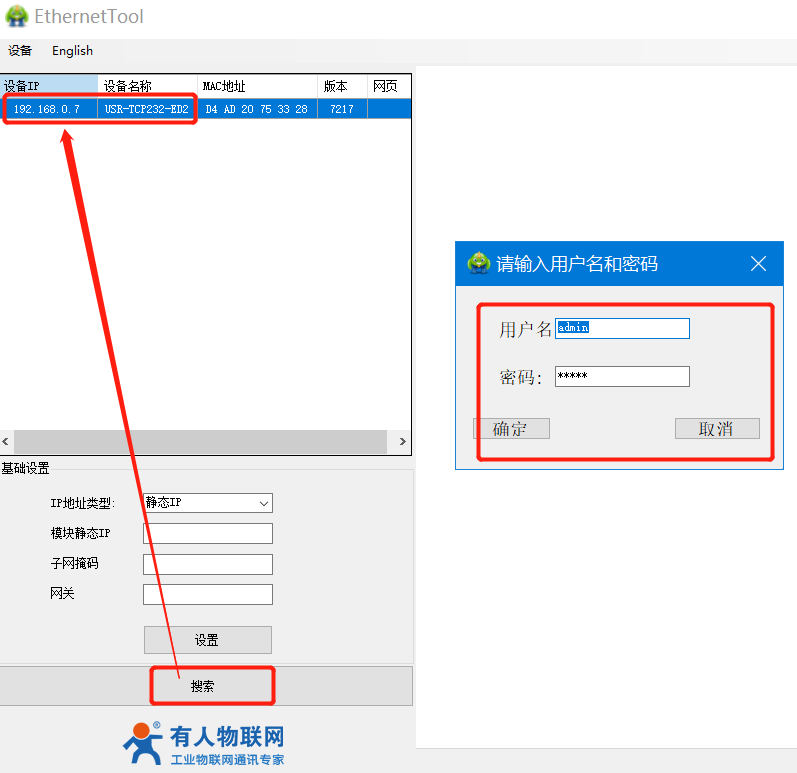

（1）USR-TCP232-E2/ED2網線直連電腦，把電腦網卡ip改成192.168.0.201，電腦打開H7設置軟件，點擊搜索后，雙擊設備ip，輸入用戶名和密碼都是admin

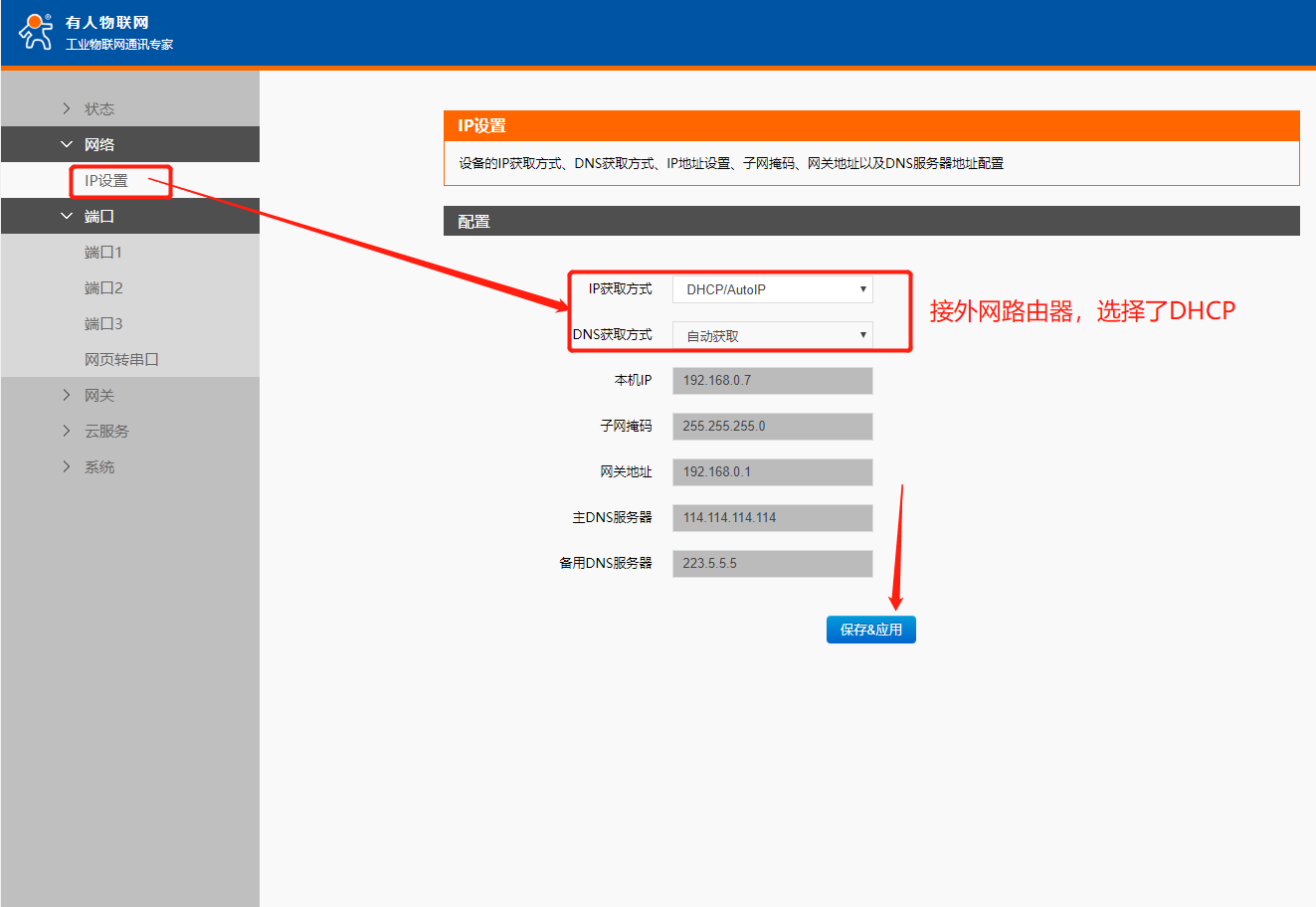

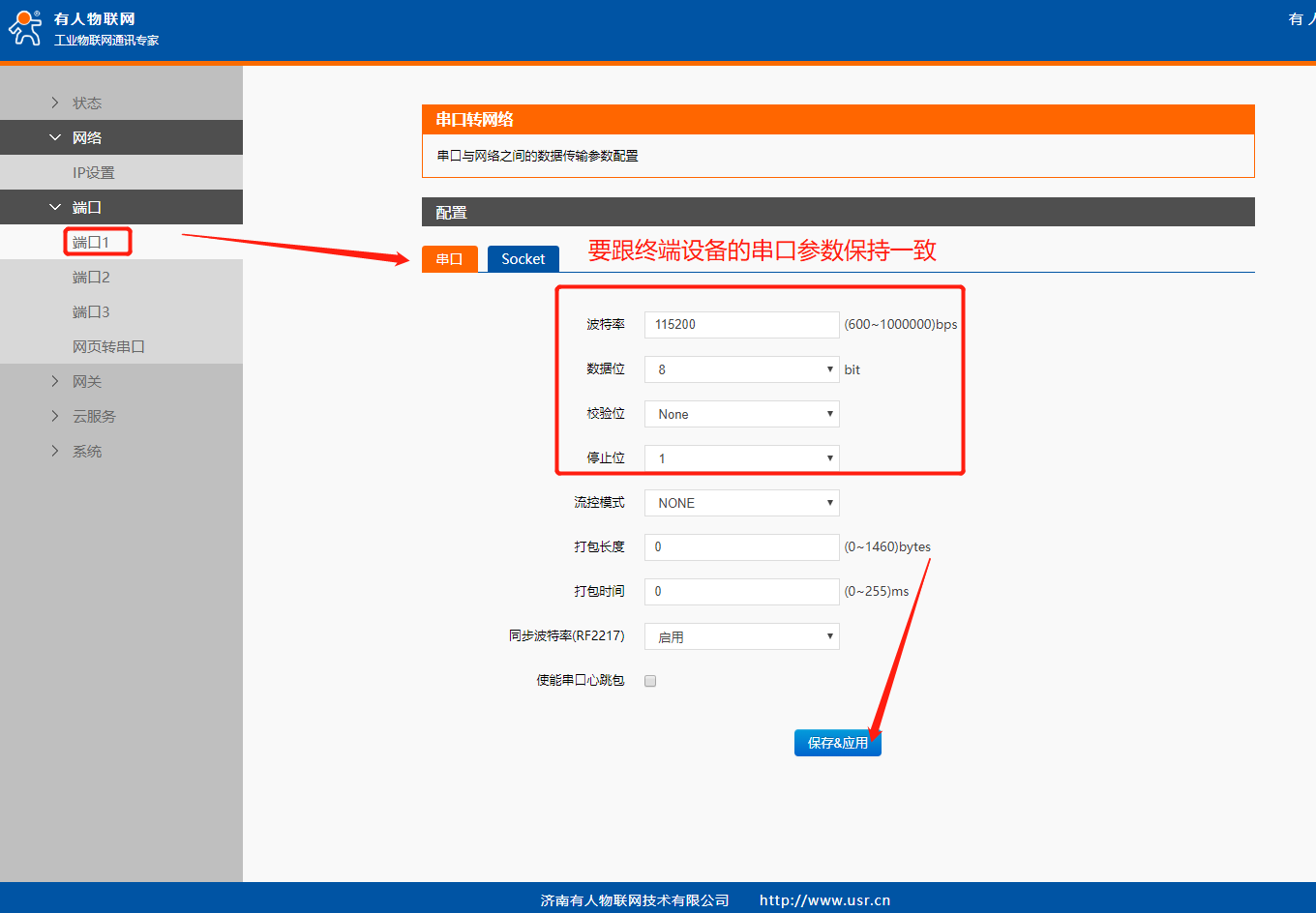

（2）配置ED2模塊為DHCP，串口參數要跟終端設備保持一致

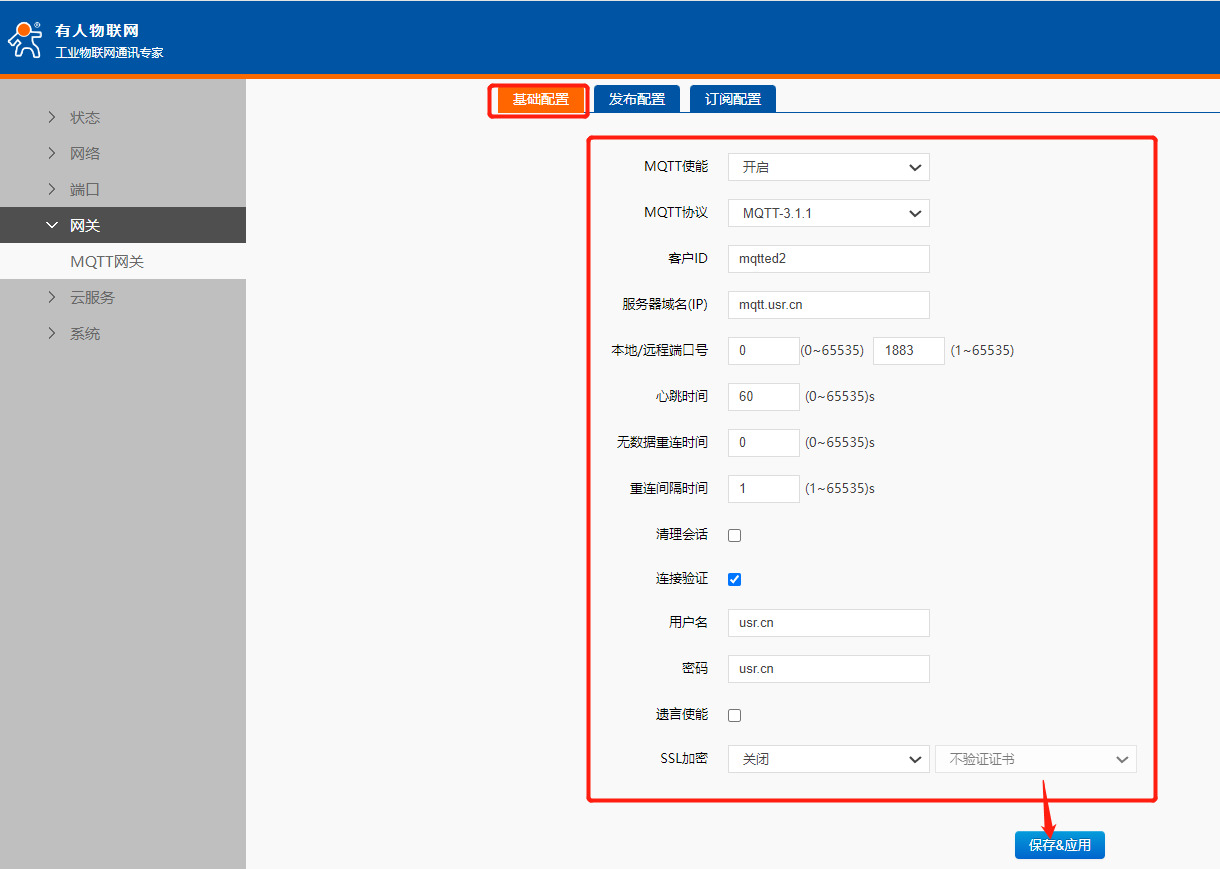

（3）首先在“基礎配置”界面將 MQTT 服務器地址、端口號等基礎參數配置完成，本示例是以我司MQTT 測試服務器為例進行配置的，具體參數請以實際的 MQTT 服務器為準。

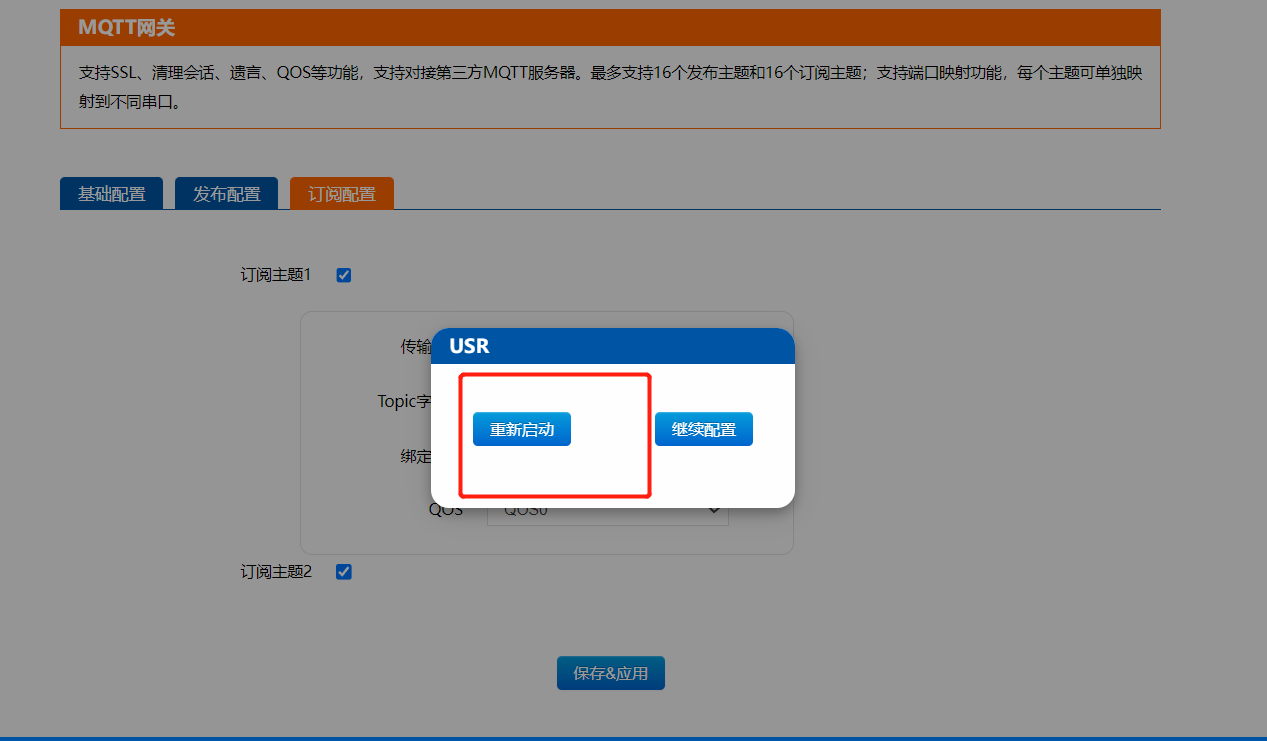

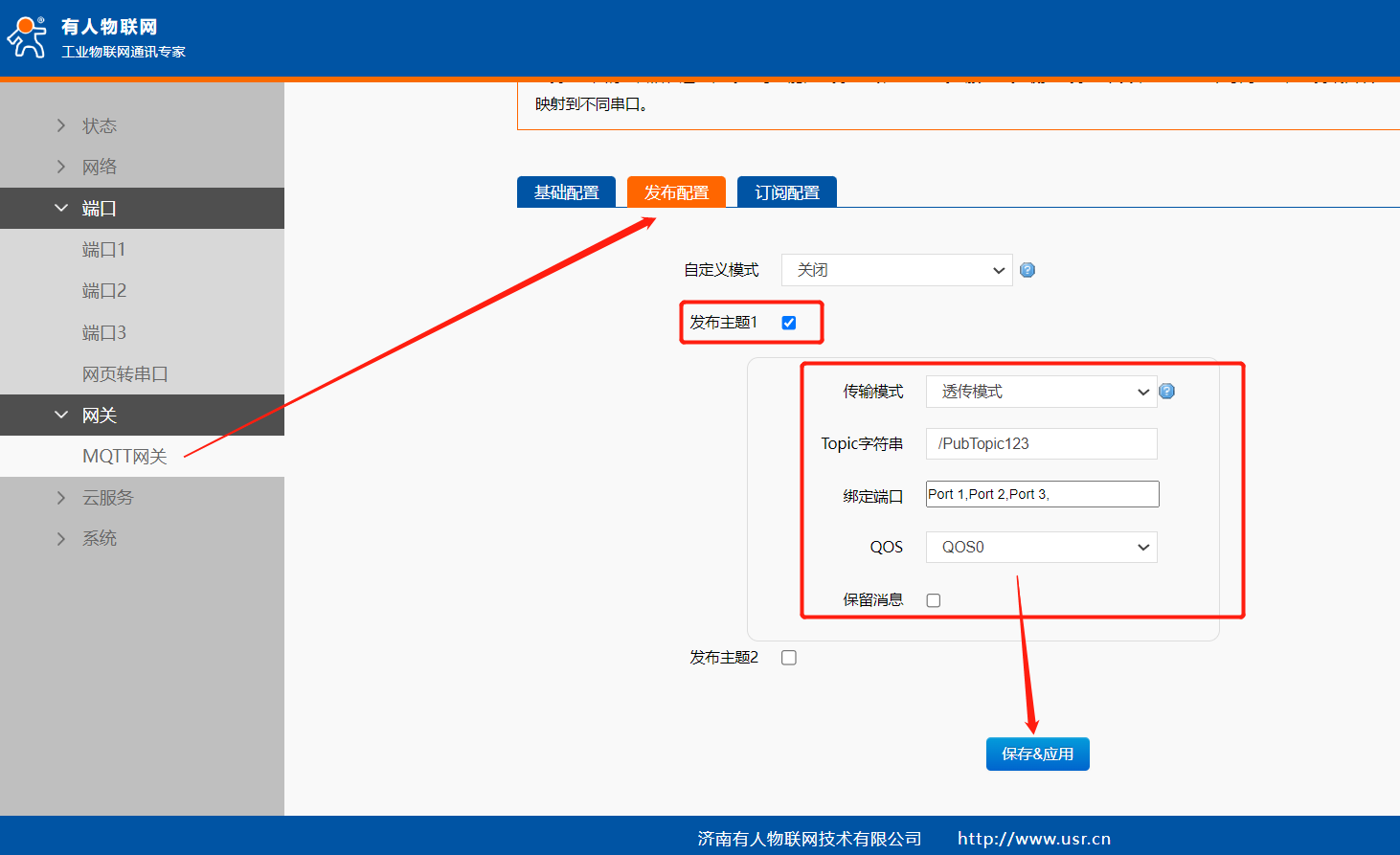

（4）注意ED2的發布主題對應了客戶端軟件的訂閱主題；ED2的訂閱主題對應了客戶端軟件的發布主題。全部配置完成后點擊“保存&應用”->“重啟”，重新啟動設備。

2、MQTT客戶端軟件設置

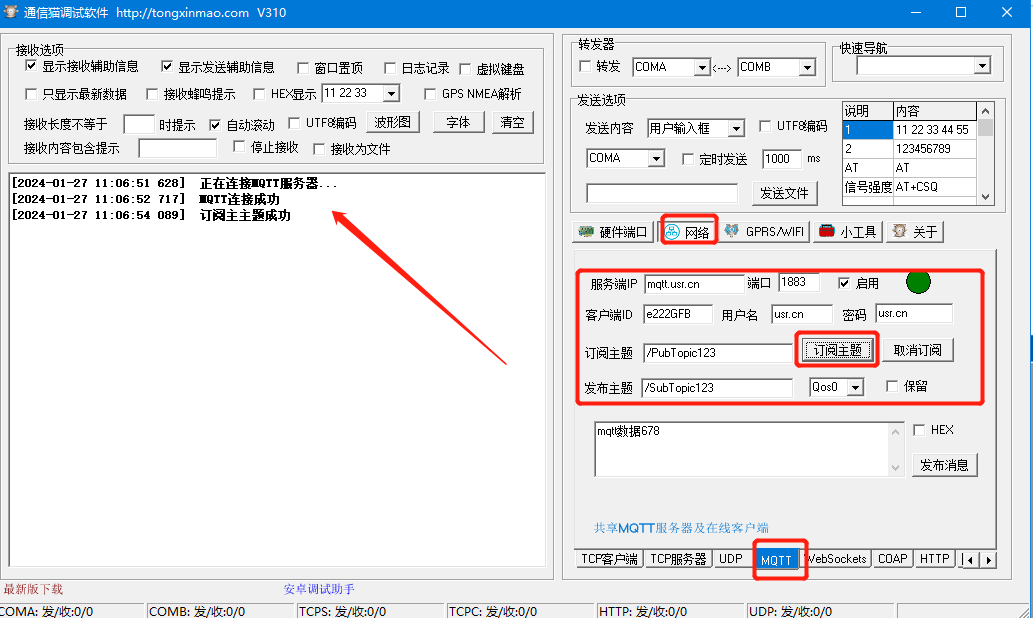

使用 通信貓MQTT調試軟件模擬客戶端進行通訊，基礎配置如下，配置完成后點擊“啟用”->“綠點”，點擊訂閱主題。本示例是以我司MQTT測試服務器為例進行配置的，具體參數請以實際使用的 MQTT 服務器為準。

注意事項：MQTT客戶端軟件的客戶端ID和ED2產品設置的客戶端ID不要設置一樣！

四、功能或數據調試

1、功能調試

從ED2的串口com12發數據，可以通過mqtt服務器轉發到mqtt客戶端軟件上收到數據；從mqtt客戶端軟件上發數據，在ED2的com12上也可以收到數據。

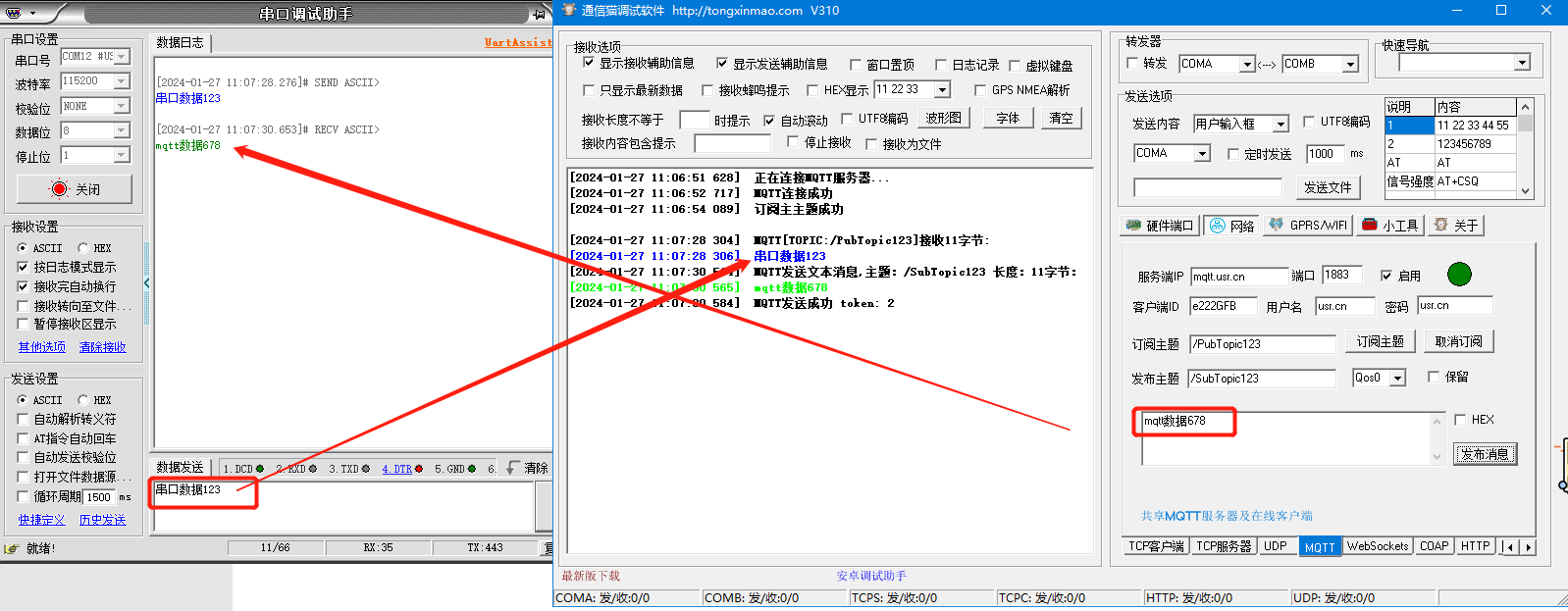

2、調試截圖

3、測試結論

結論：ED2串口發數據，可以傳輸?shù)絤qtt客戶端軟件上；mqtt客戶端軟件發數據，也可以傳到ED2的串口上。

編寫人：史瑋 編寫日期：2024-01-27

審核人：金志方 審核日期：2024-01-30

訂正版本：V1.0 訂正內容：初稿
