一、資料下載

USR-TCP232-E2/ED2 說明書官網下載鏈接http://imbacareer.com.cn/Download/1336.html
USR-TCP232-E2/ED2 AT指令集官網下載鏈接http://imbacareer.com.cn/Download/1335.html
USR-TCP232-E2/ED2 設置軟件官網下載鏈接http://imbacareer.com.cn/Download/383.html

USR-TCP232-E2/ED2 調試助手軟件官網下載鏈接http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-TCP232-E2/ED2 產品 1臺
USR-TCP232-EVK評估板 1個
5V電源適配器 1個

USB-RS232或USB-RS485串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

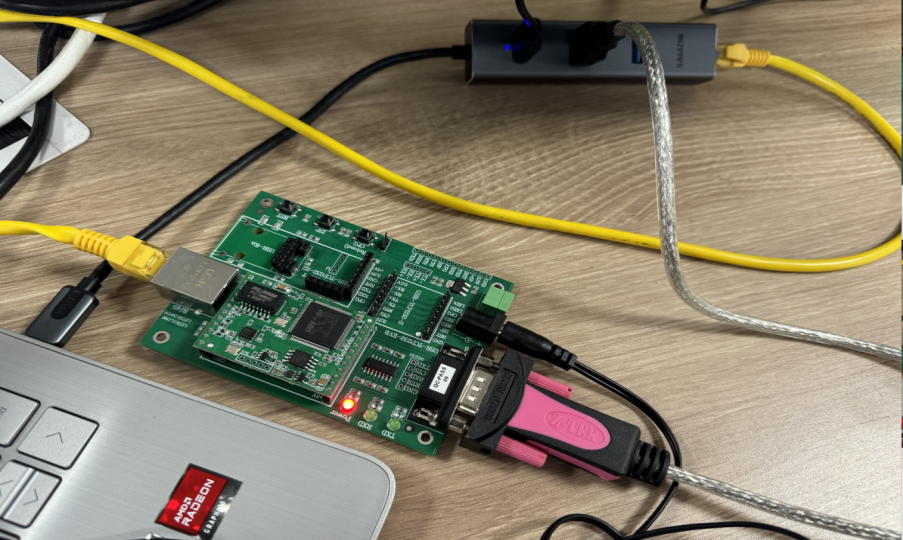

USR-TCP232-E2/ED2放在EVK評估板上，評估板的232串口接USB-RS232串口線到電腦USB口，電腦設備管理器生成com12串口，網線直連電腦，然后評估板接5V電源適配器上線，電腦打開H7設置軟件。

附圖：

三、產品參數設置

1、USR-TCP232-E2/ED2參數設置

USR-TCP232-E2/ED2網線直連電腦，把電腦網卡ip改成192.168.0.201，電腦打開H7設置軟件，點擊搜索后，雙擊設備ip，輸入用戶名和密碼都是admin

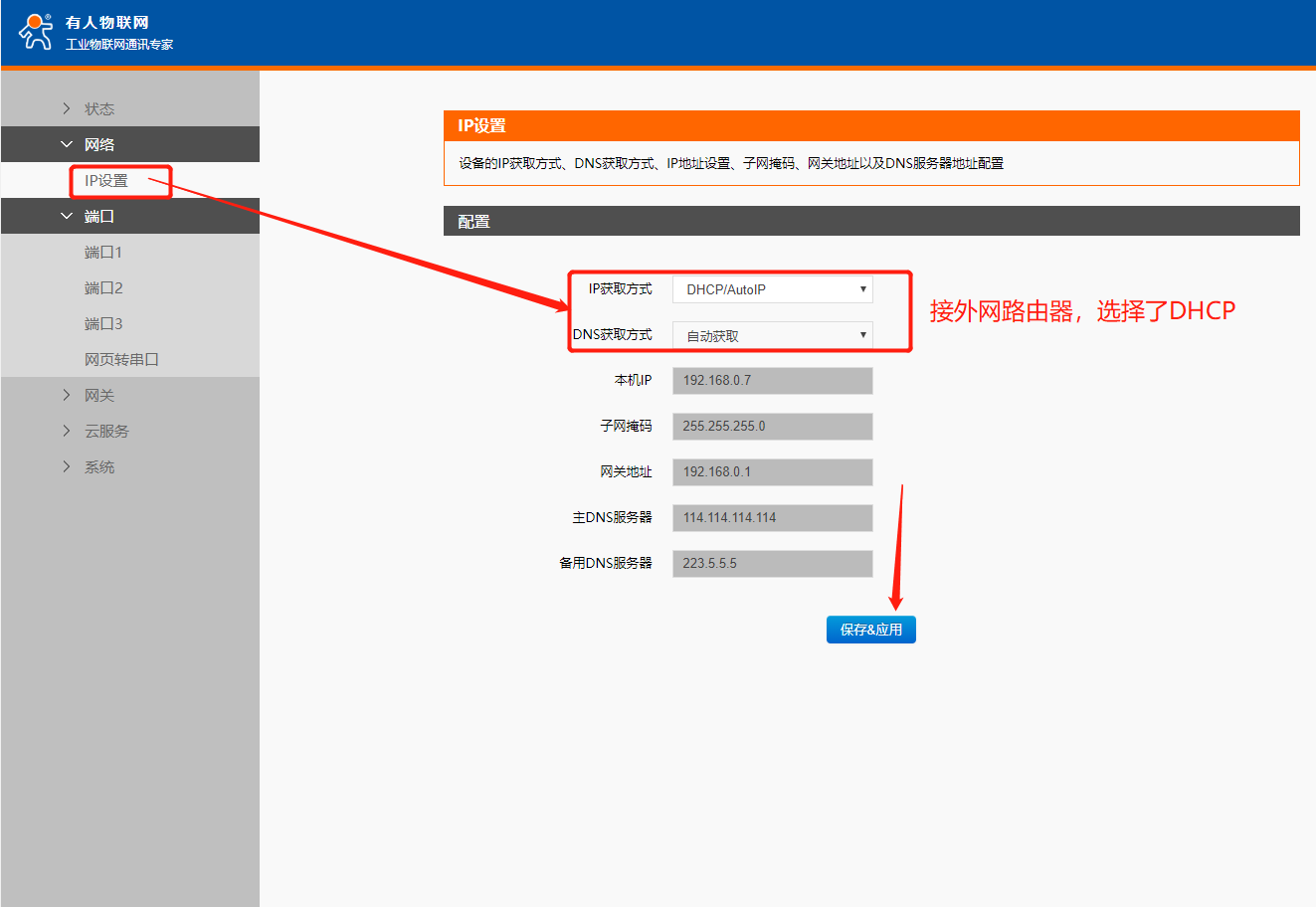

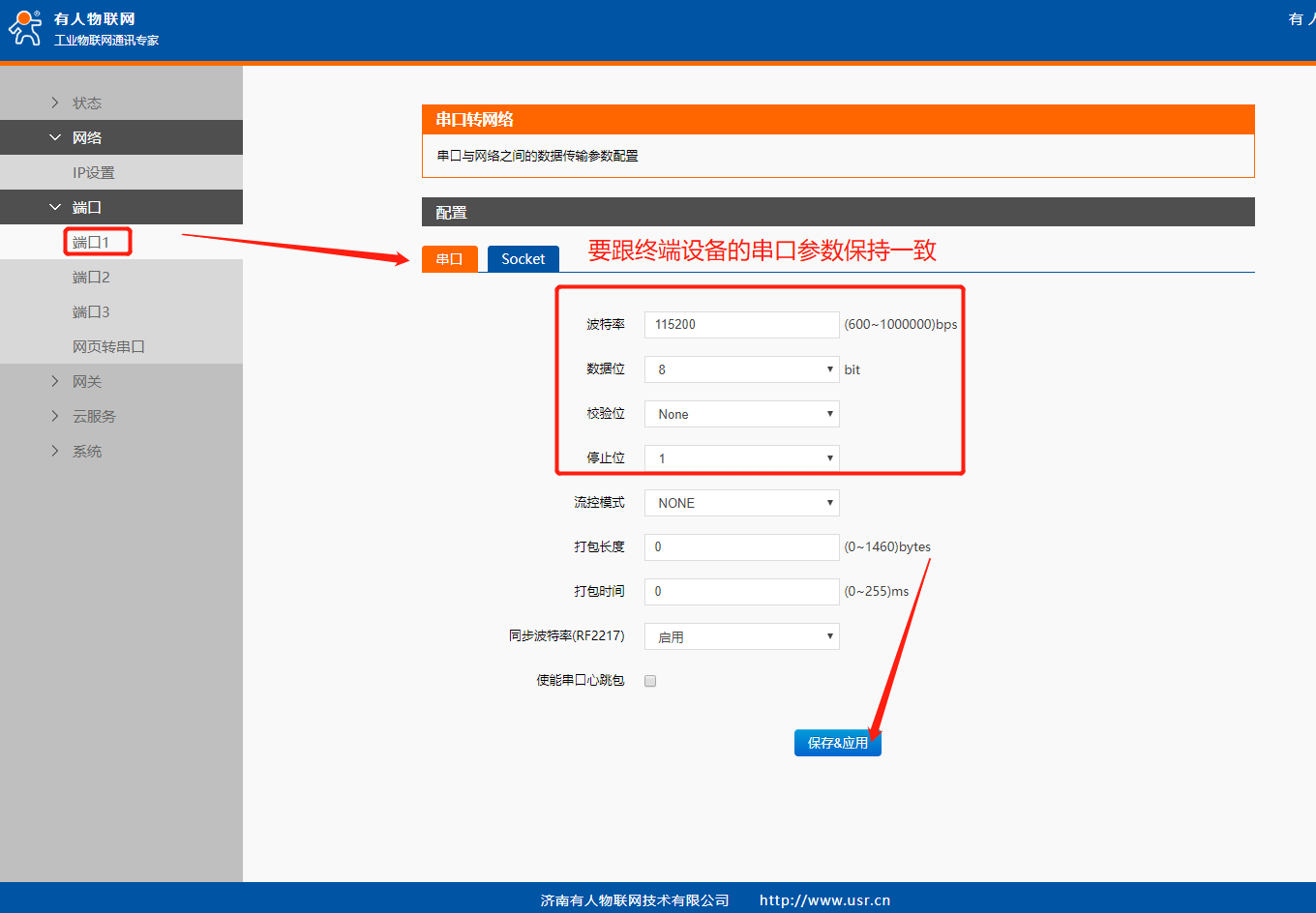

配置ED2模塊為DHCP，串口參數要跟終端設備保持一致

2、阿里云參數配置

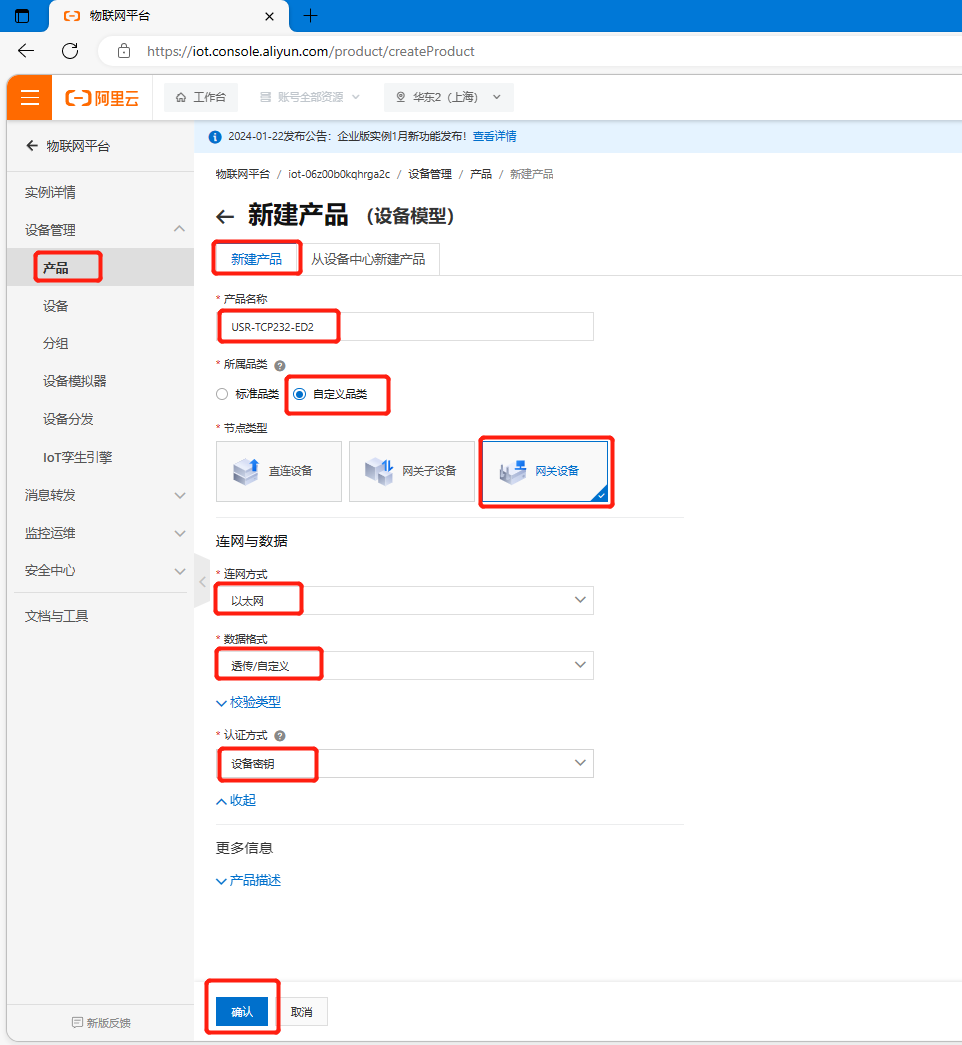

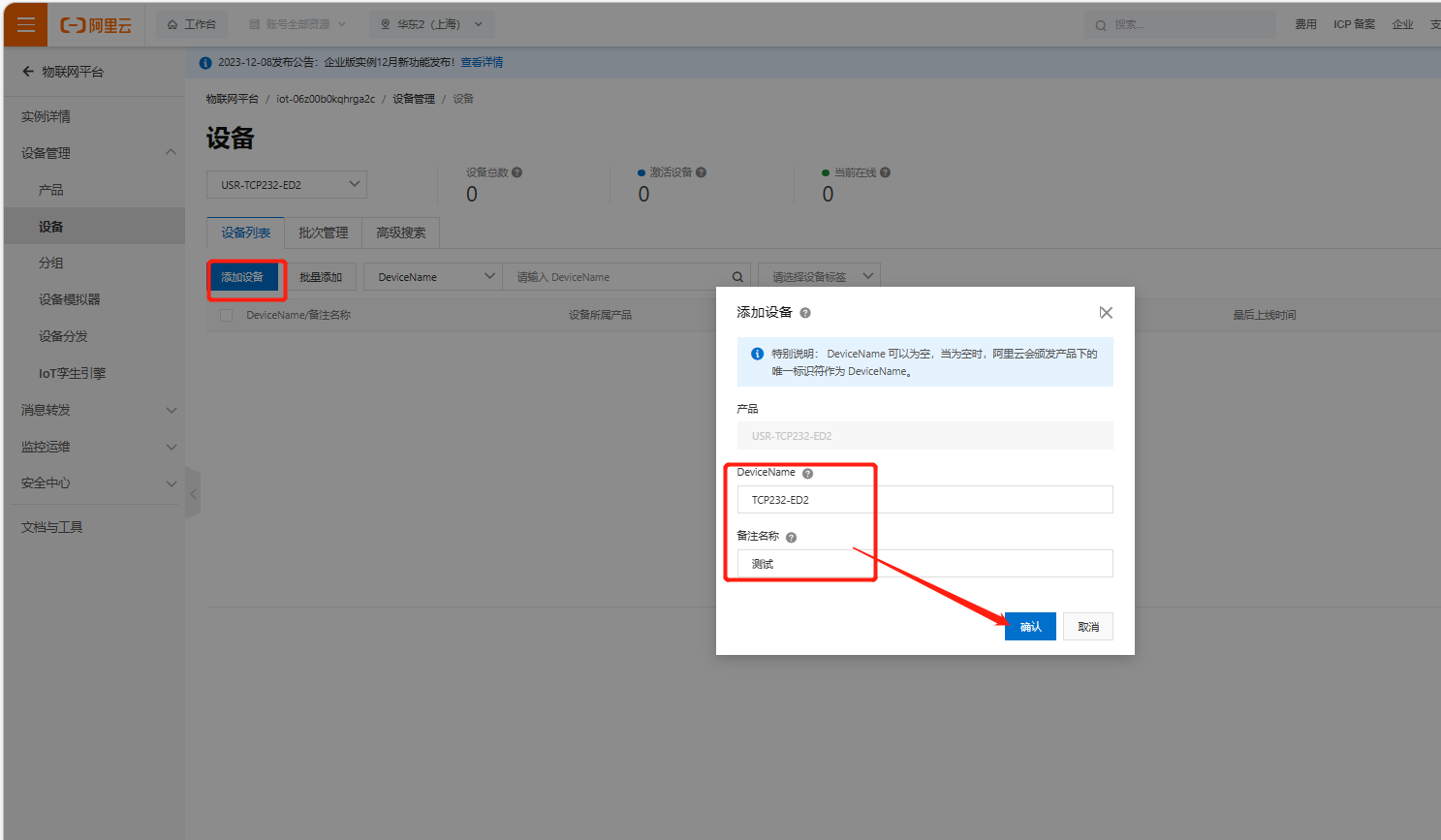

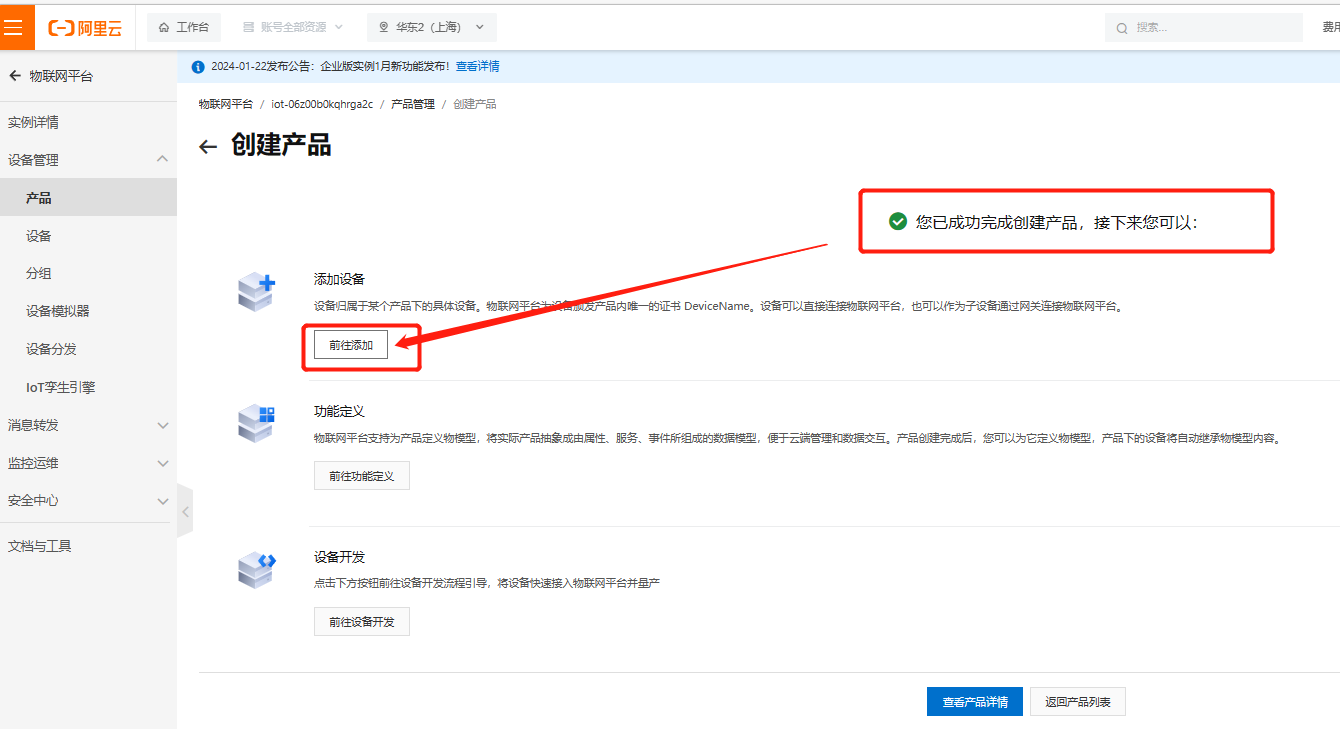

（1）登陸阿里云平臺，首先創建一個產品，產品創建成功后進行下一步：創建設備

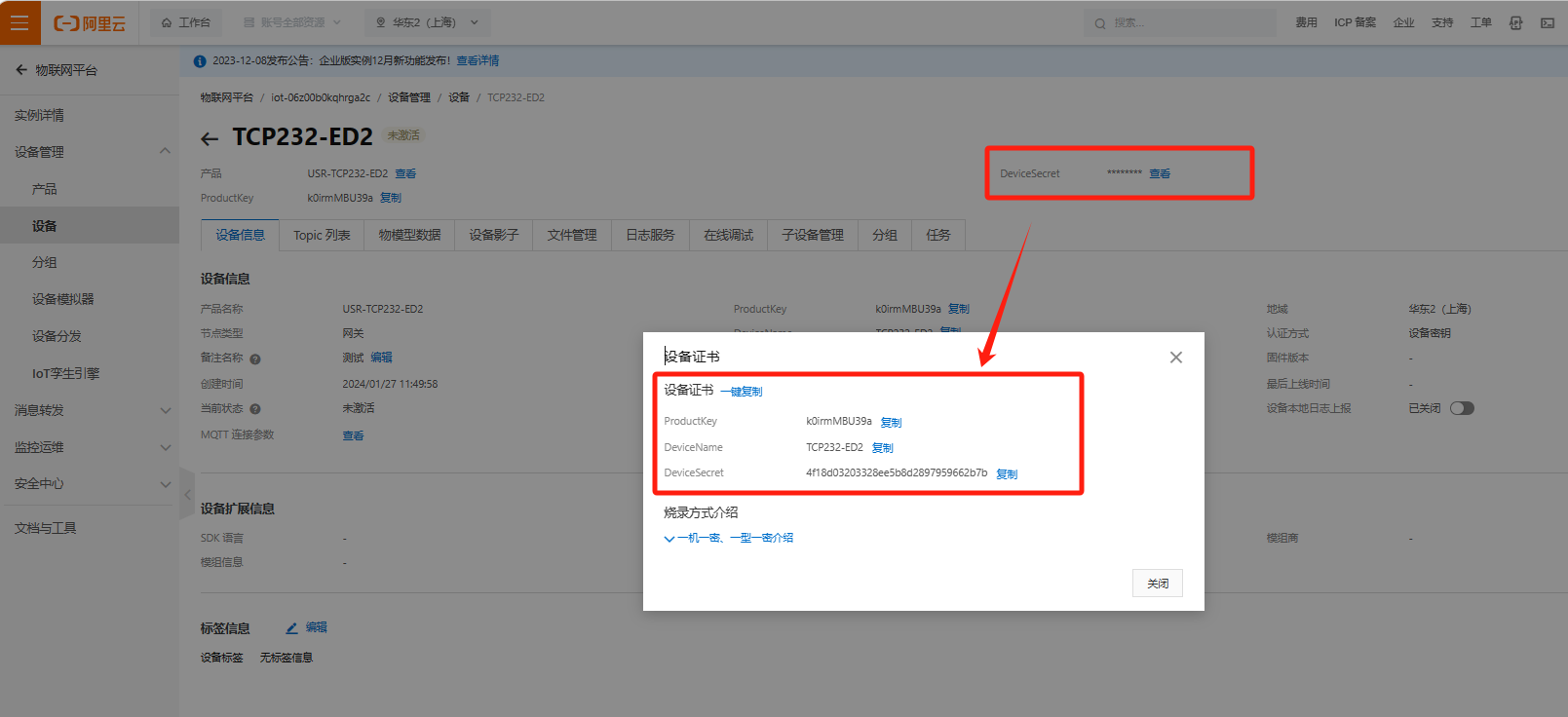

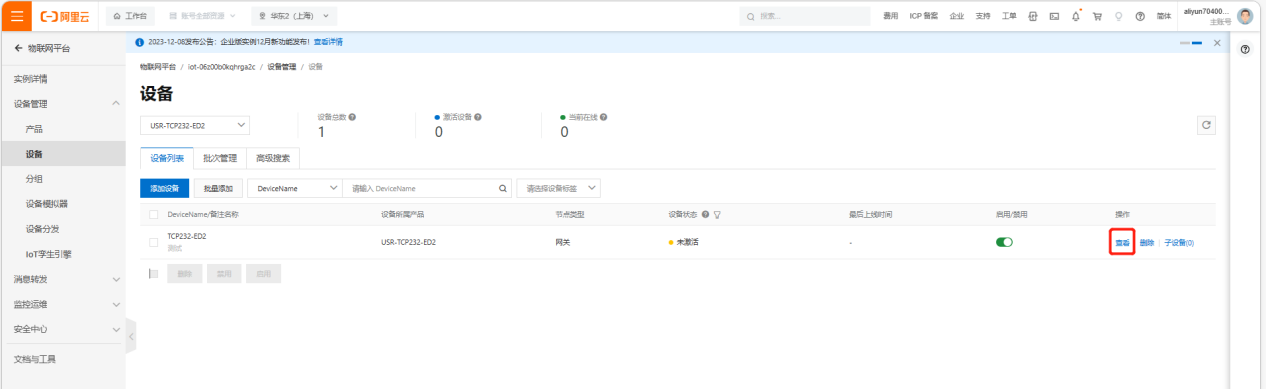

（2）此時設備創建成功，點擊查看

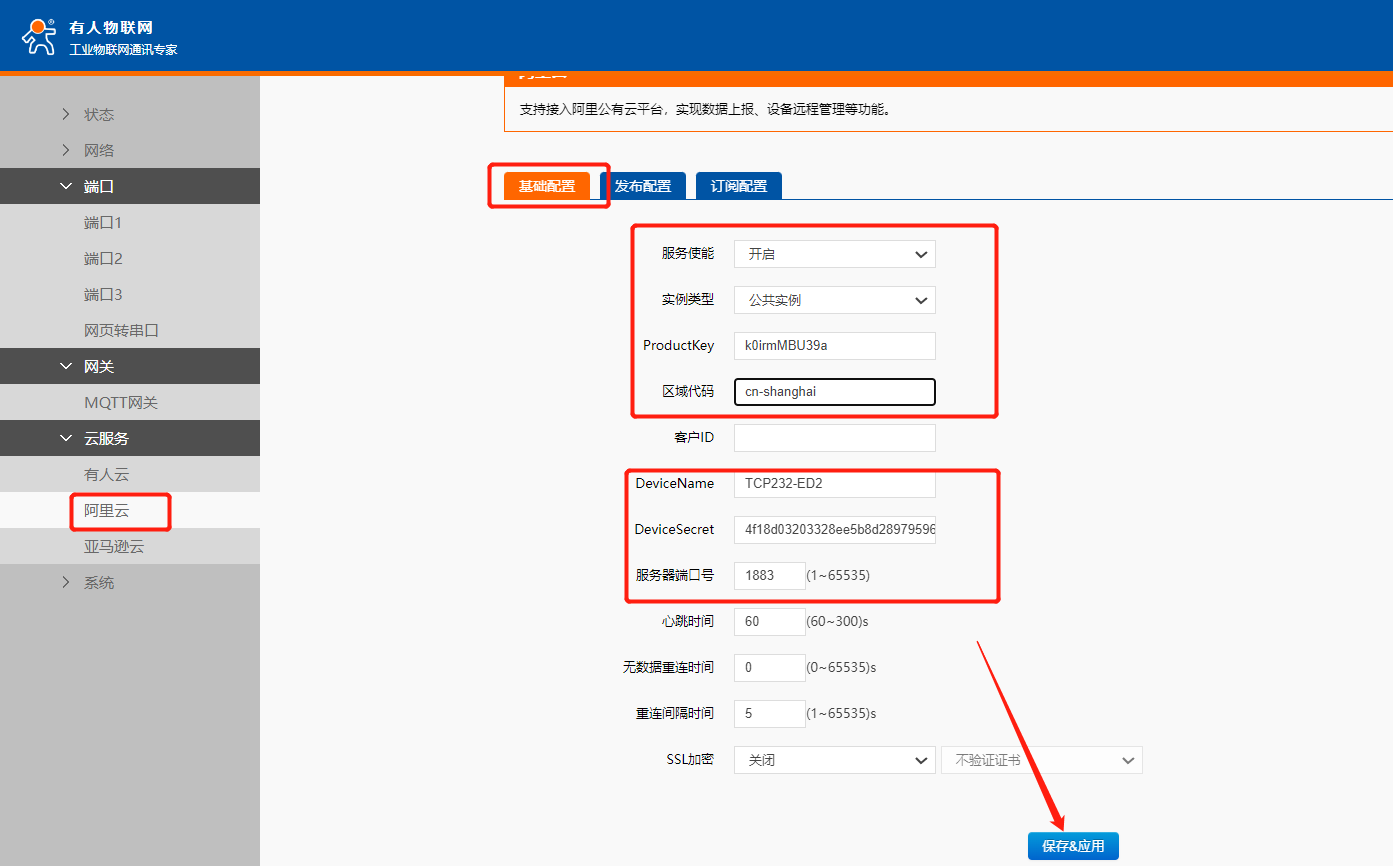

（3）USR-TCP232-ED2 系列的設備屬性框內填寫阿里云平臺的 ProductKey；區域代碼填寫為 cn-shanghai；將USR-TCP232-E系列設備名稱選項框里的內容與阿里云平臺對應為 TCP232-ED2，設備密鑰從阿里云平臺 DeviceSecret 復制過來。點擊保存重啟設備。

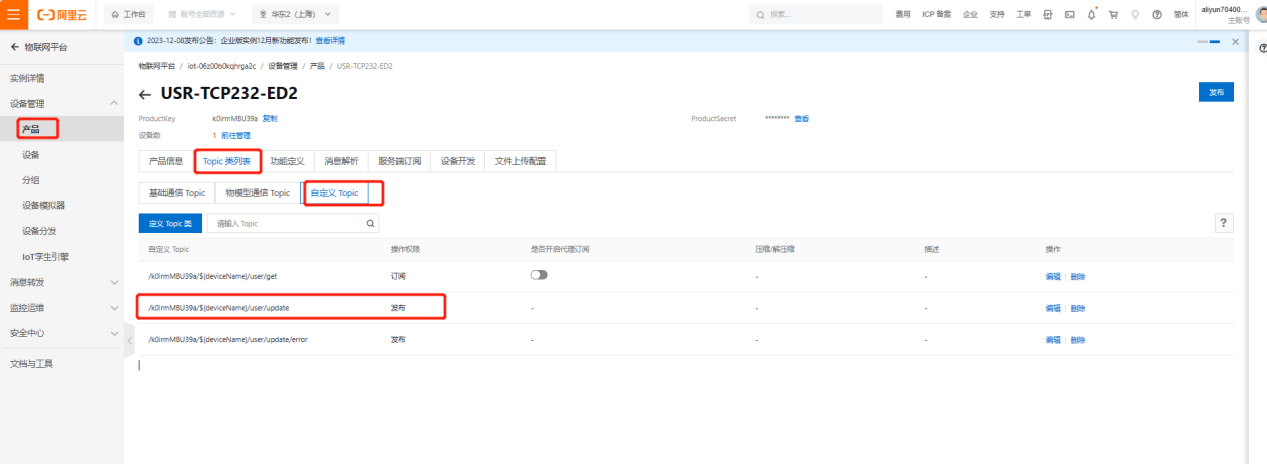

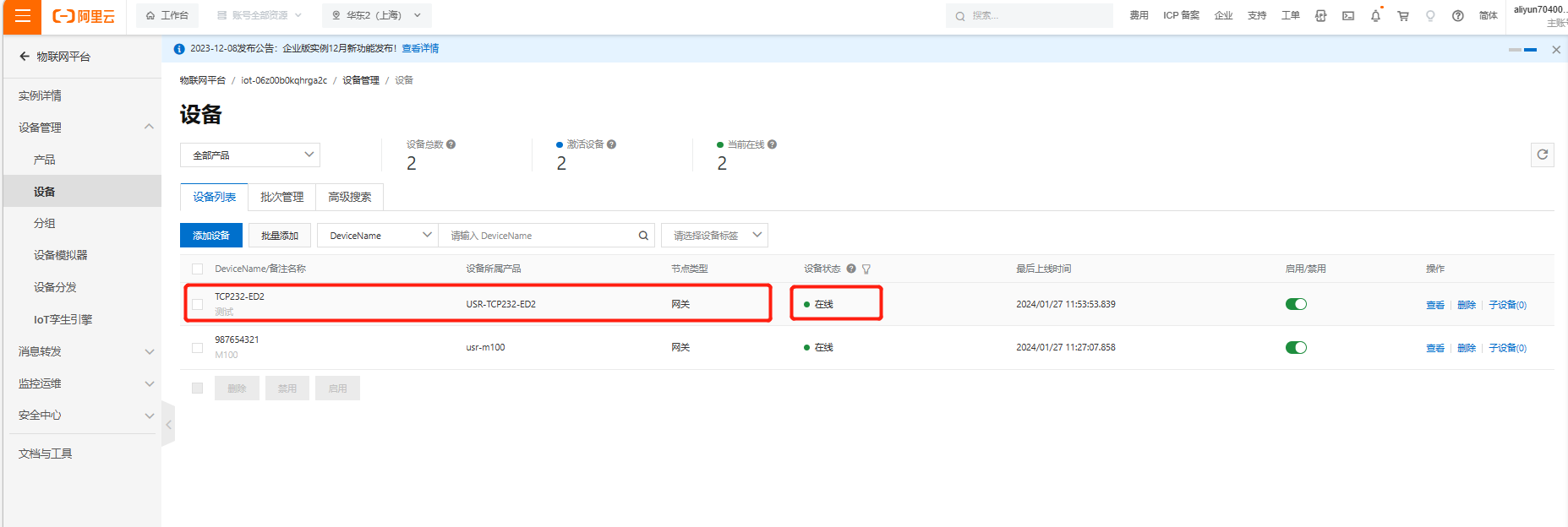

（4）設備在阿里云平臺已上線，選擇產品選項→Topic 類列表→自定義 Topic；

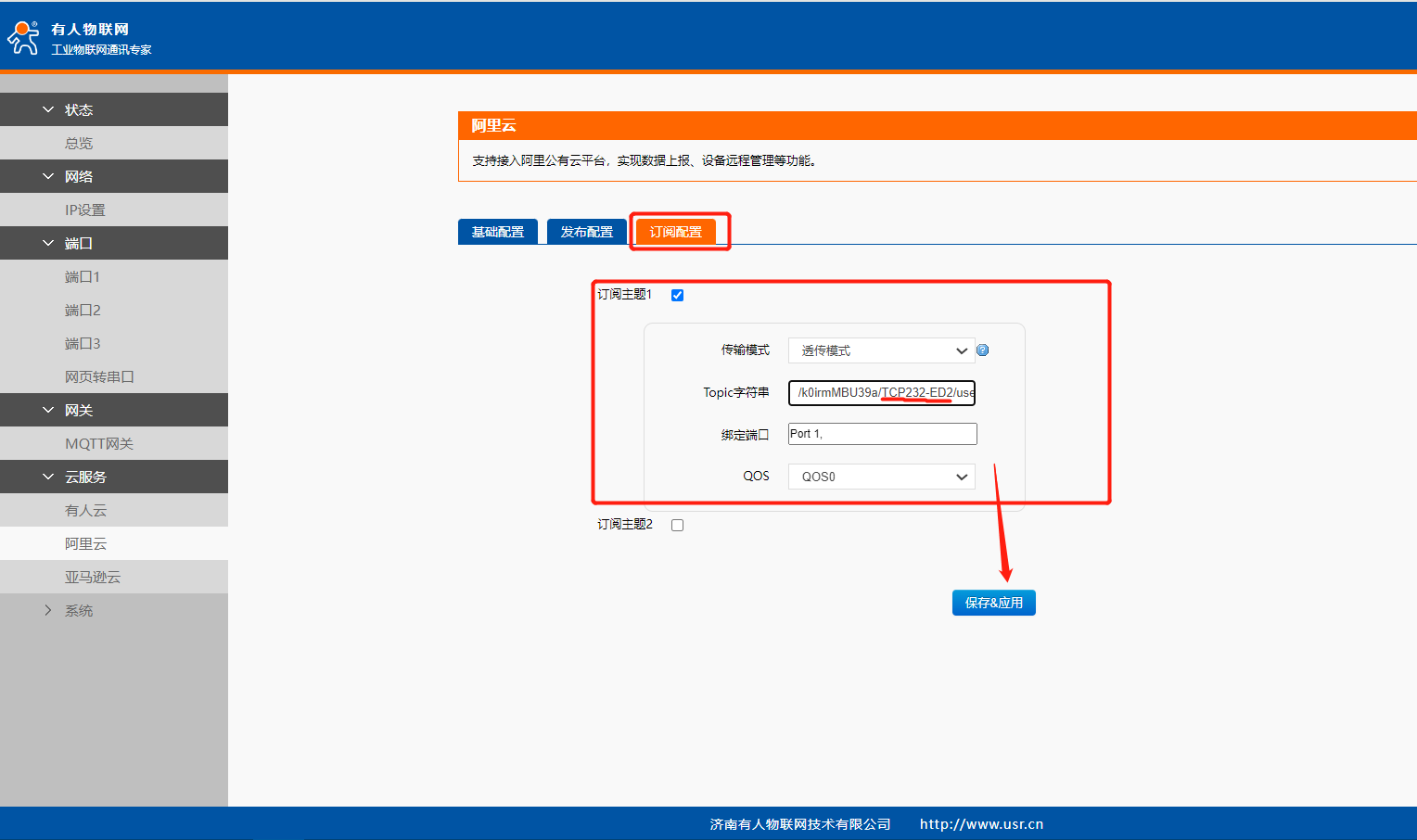

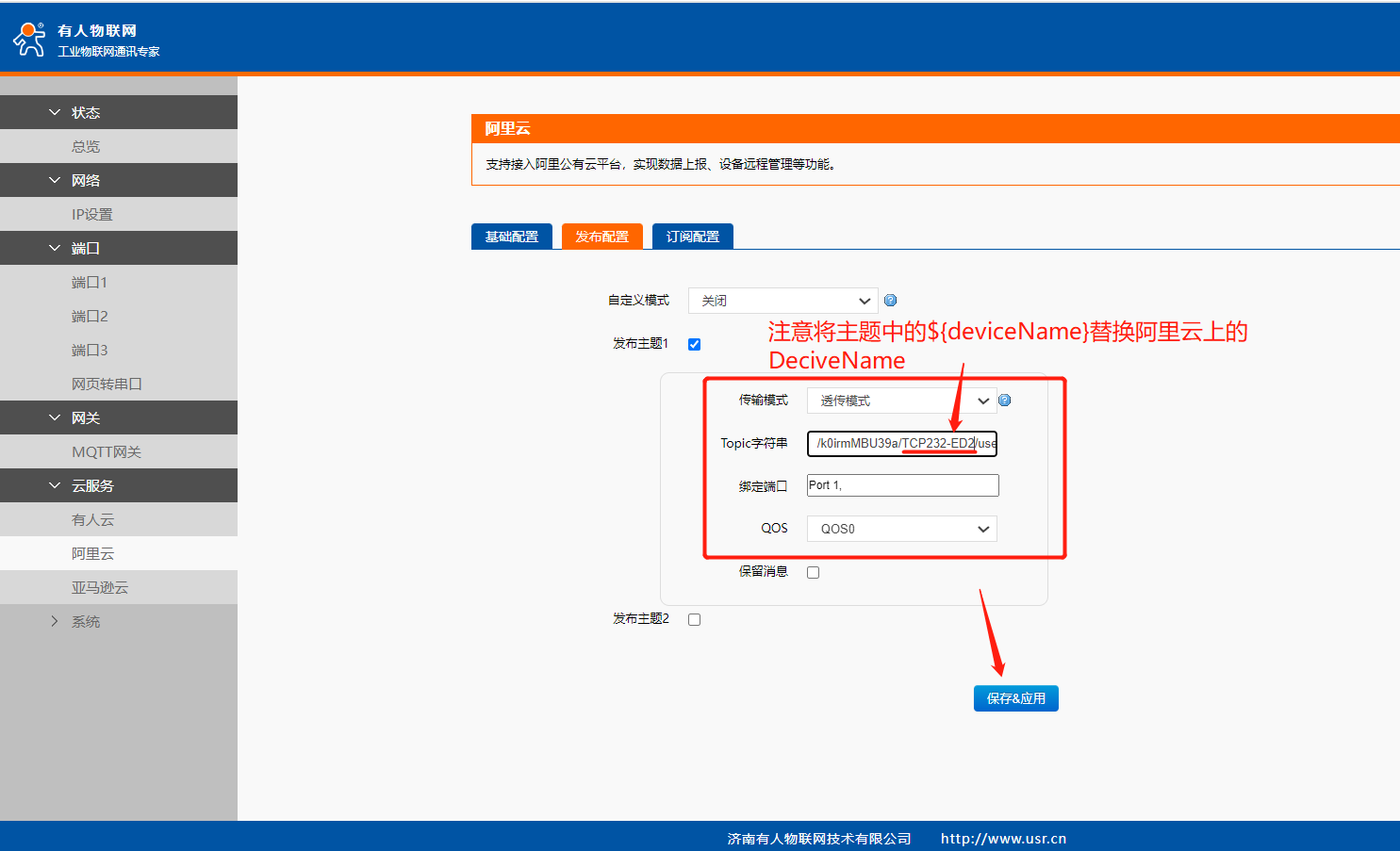

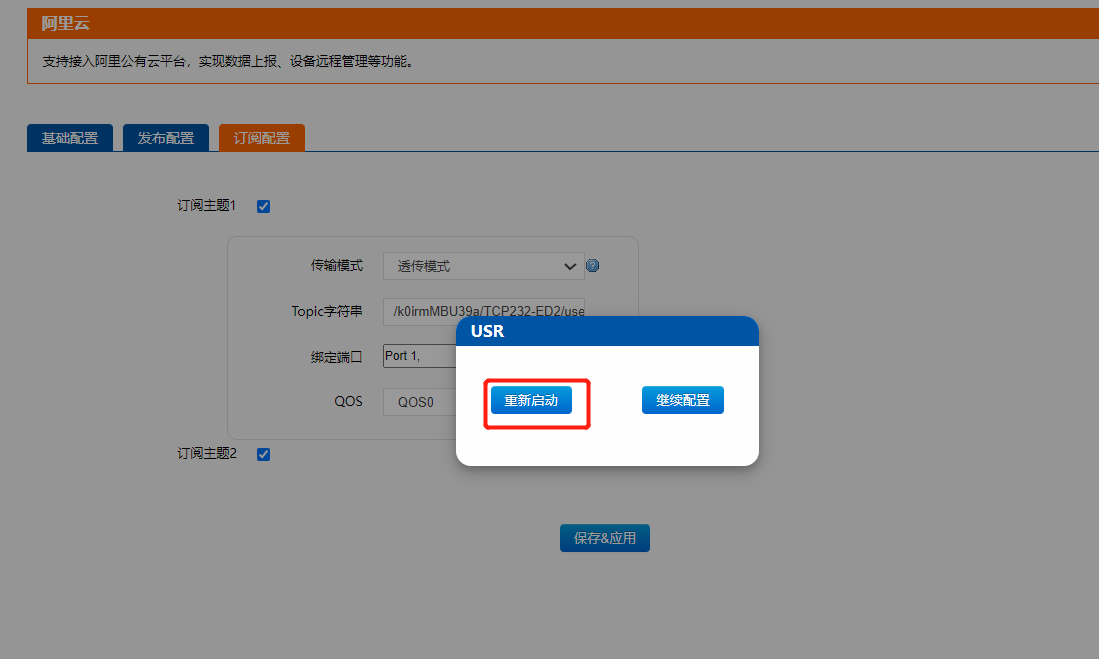

（5）將阿里云上的發布主題填入到ED2里的發布配置中去，將阿里云上的訂閱主題填入到ED2的訂閱配置里（注意將主題中的${deviceName}替換為真實devicename）

四、數據測試

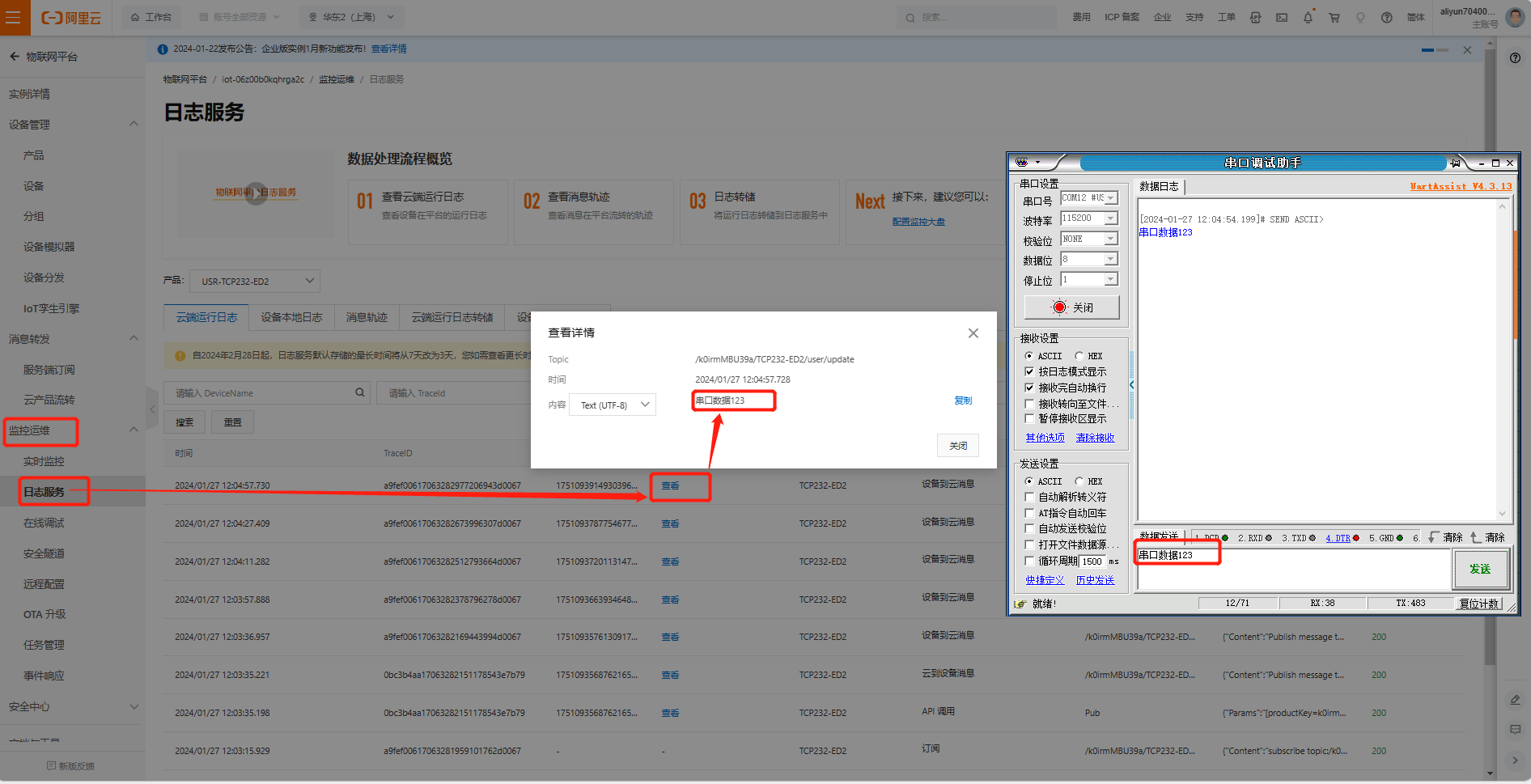

使用串口助手，串口端發送串口數據123，在阿里云平臺顯示已經訂閱到該主題發布的消息

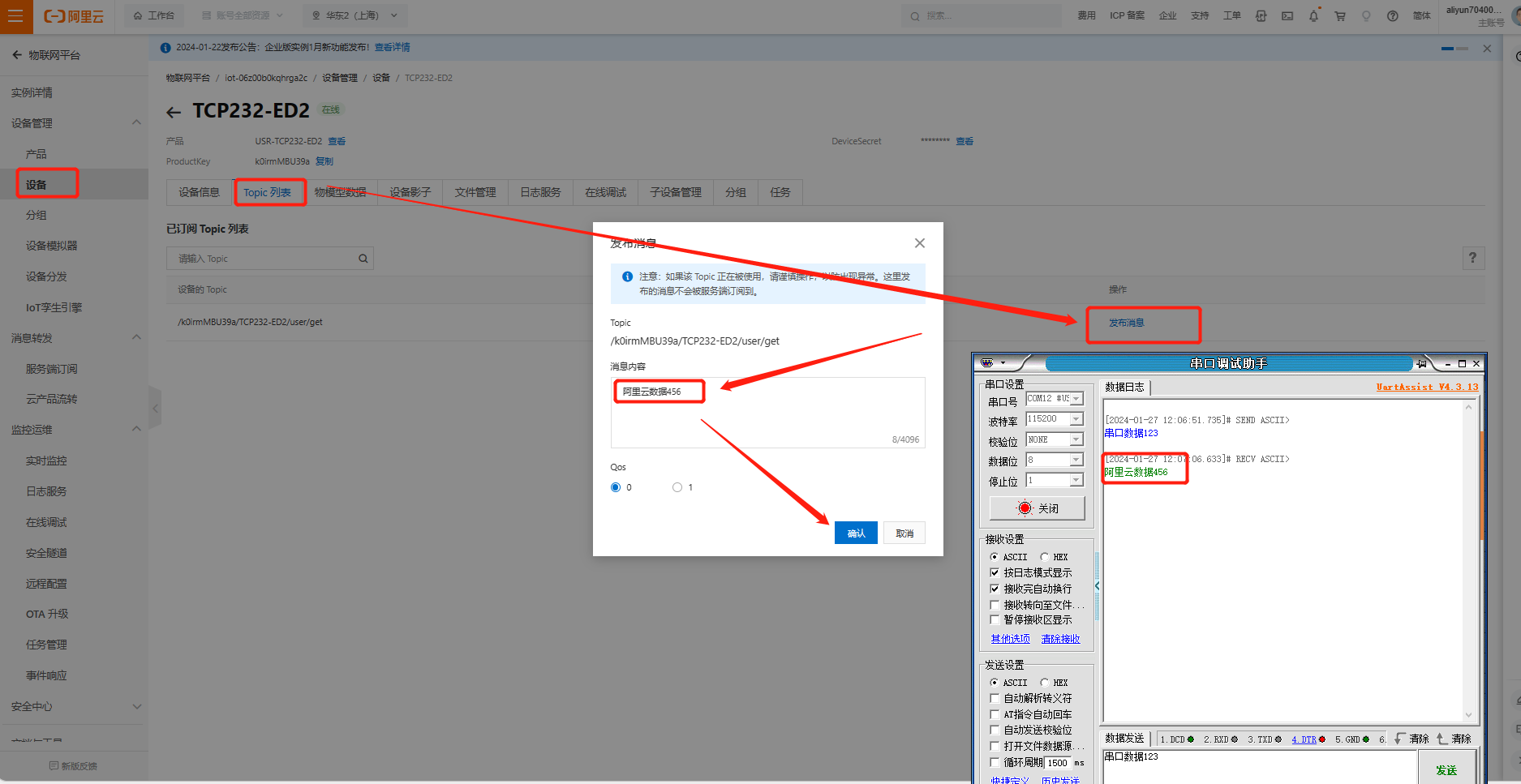

此時阿里云平臺發布的消息，已被 ED2訂閱到，并正確傳輸?shù)酱诙?/span>

編寫人：史瑋 編寫日期：2024-01-27

審核人：金志方 審核日期：2024-01-30

訂正版本：V1.0 訂正內容：初稿
