一、資料下載

USR-TCP232-E2/ED2 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1336.html

USR-TCP232-E2/ED2 封裝庫官網下載鏈接：http://imbacareer.com.cn/Download/390.html

USR-TCP232-E2/ED2 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1335.html

USR-TCP232-E2/ED2 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/383.html

USR-TCP232-E2/ED2 調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-TCP232-E2/ED2 產品 1臺

5V電源適配器 1個
USR-TCP232-EVK評估板 1個

USB-RS232串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

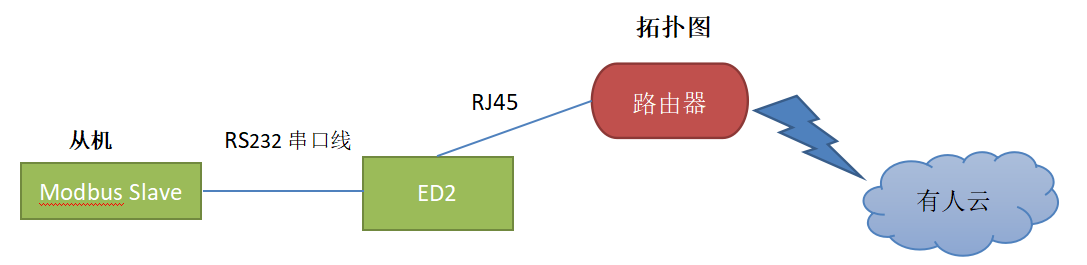

2、硬件連接

USR-TCP232-E2/ED2 的232串口接USB-RS232串口線到電腦USB口，然后EVK接12V電源適配器上電。

三、產品參數設置

1、有人云參數設置

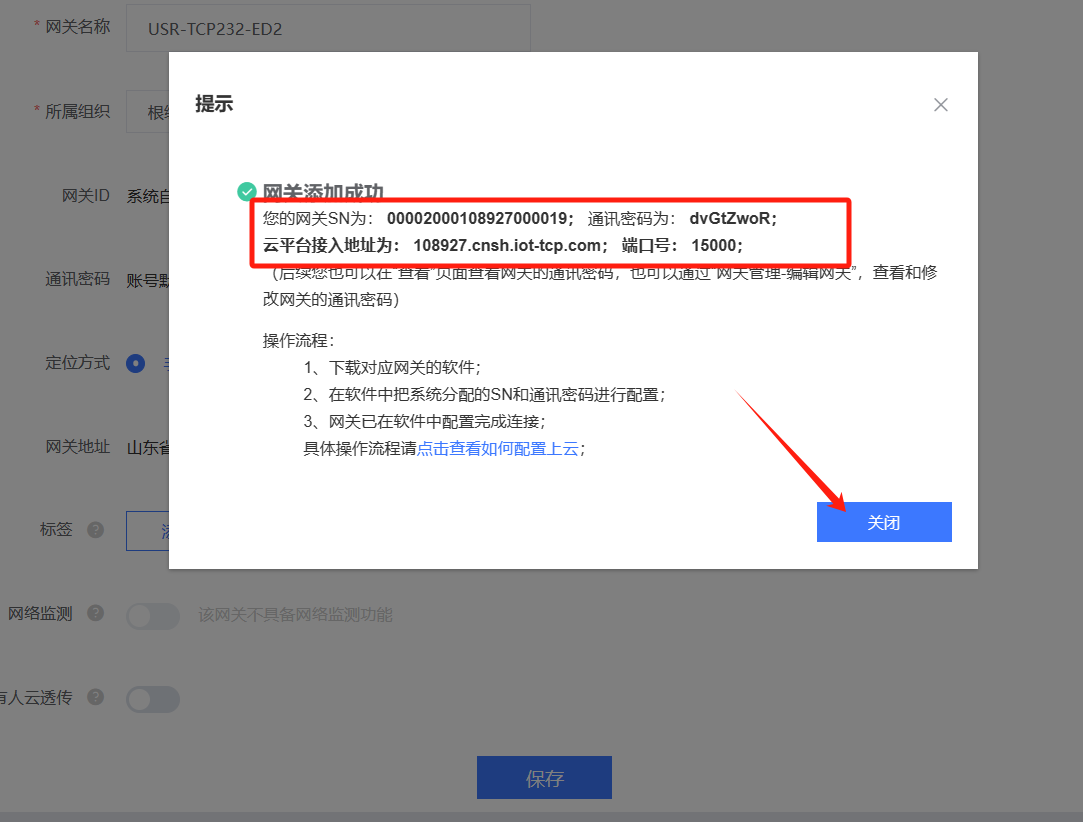

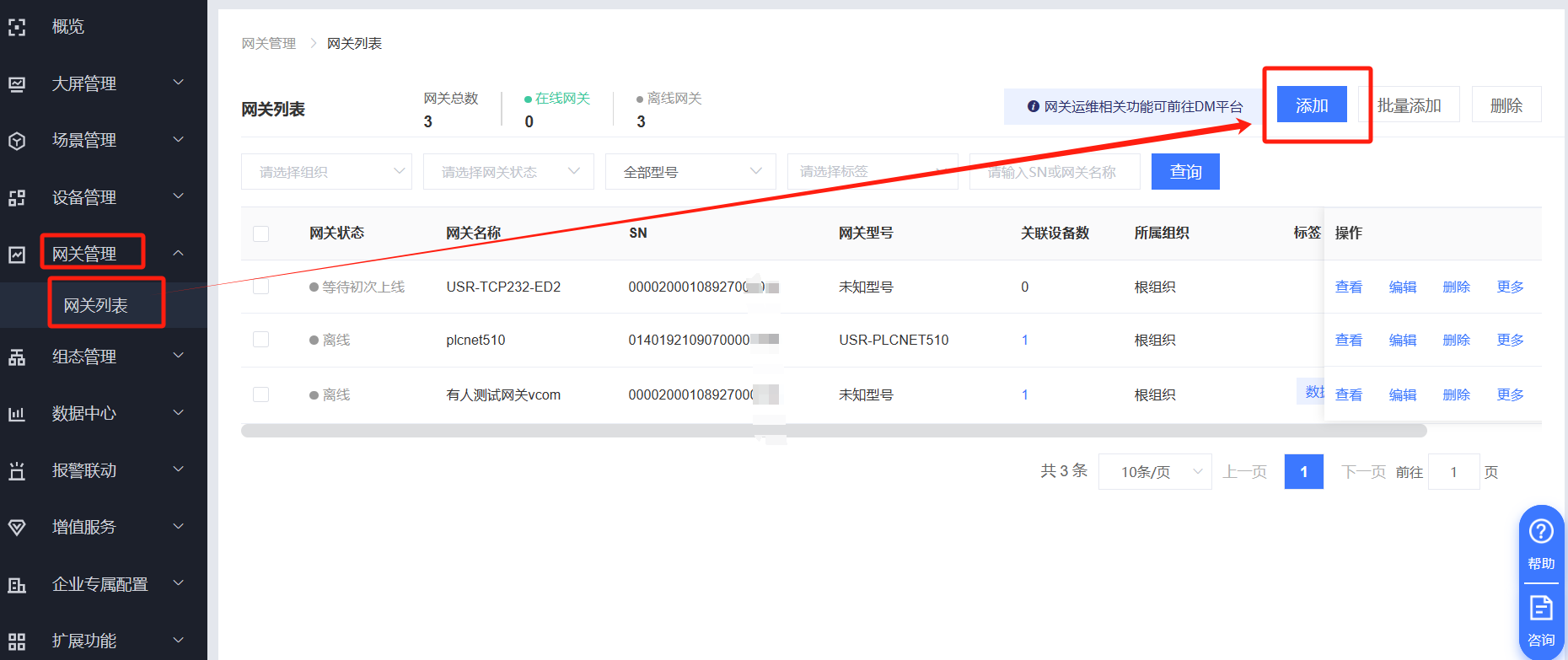

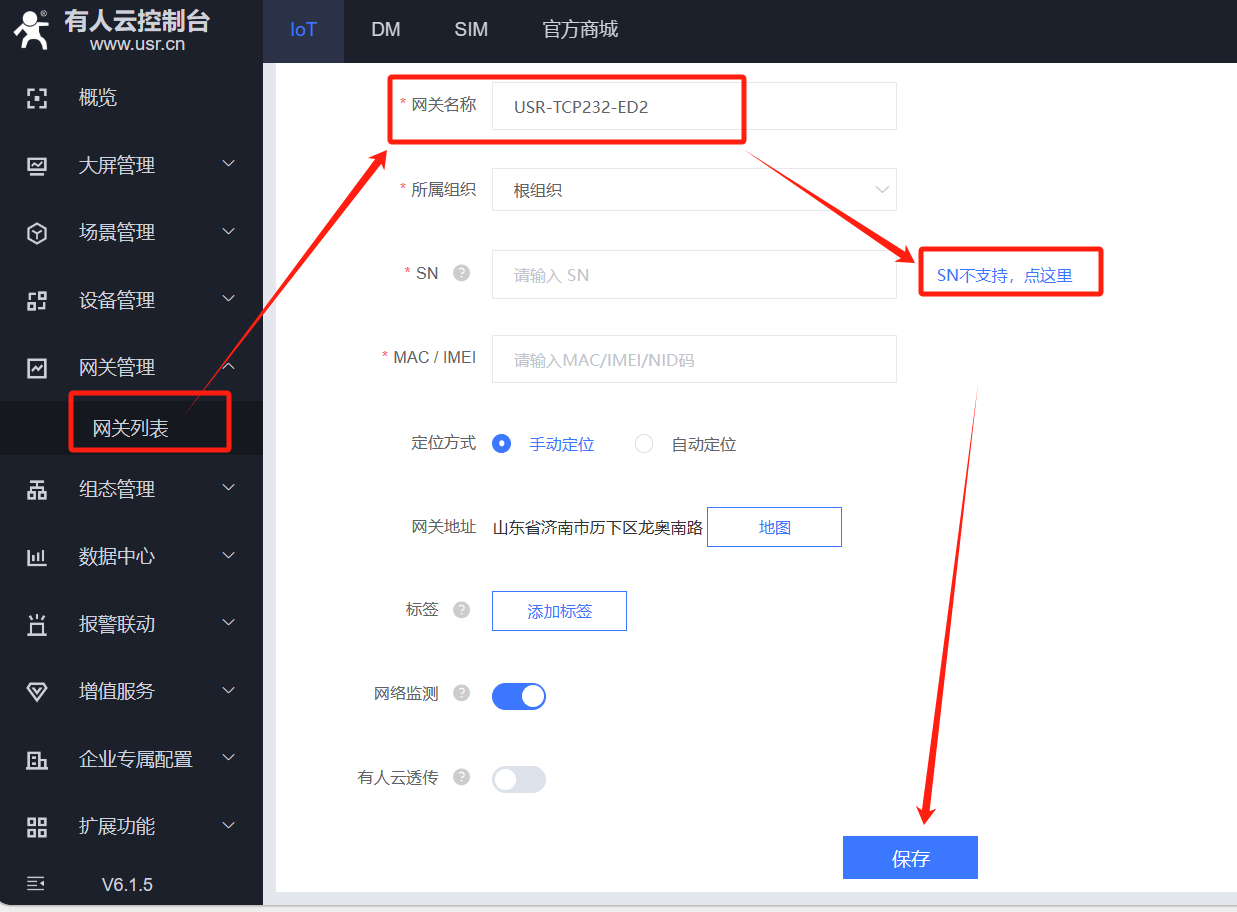

（1）登錄有人云賬號，在“網關列表”添加網關，點擊“SN不支持”保存后，會生成云端地址、端口、編號和密碼信息。

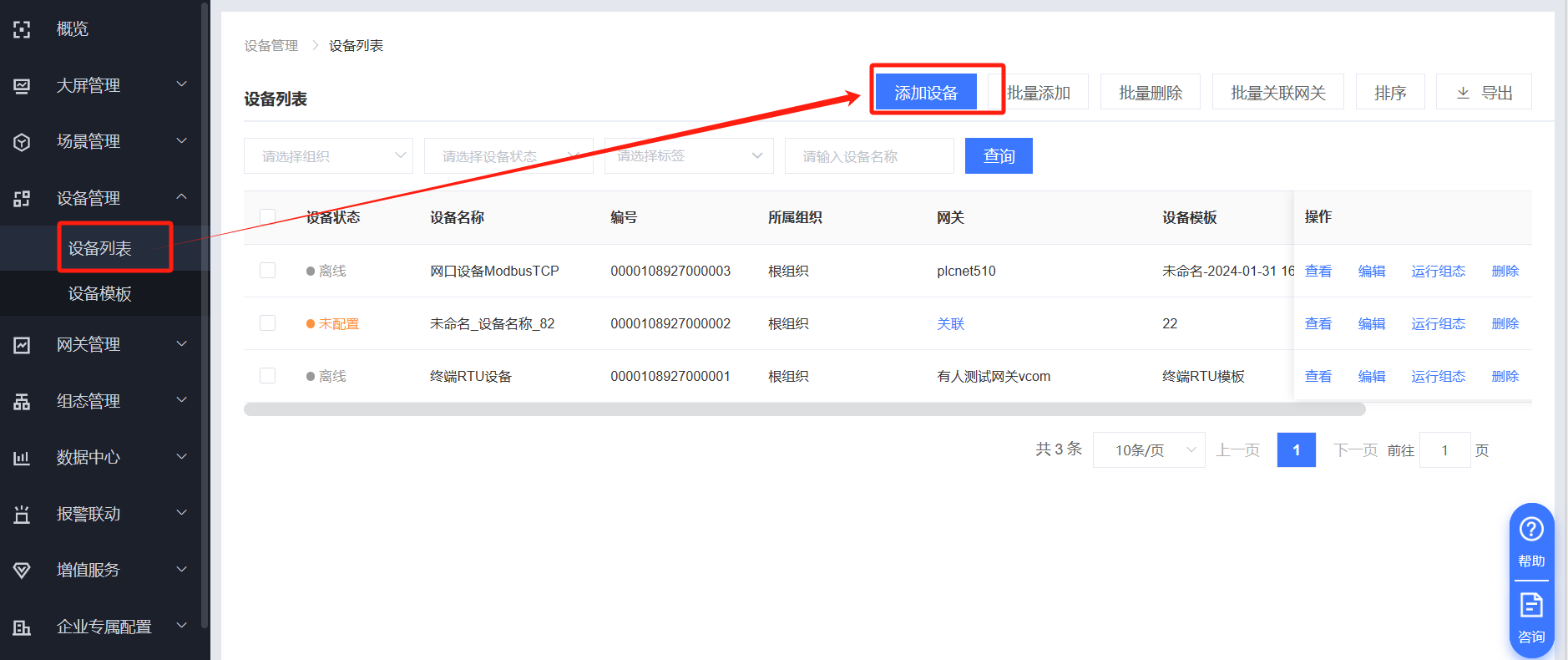

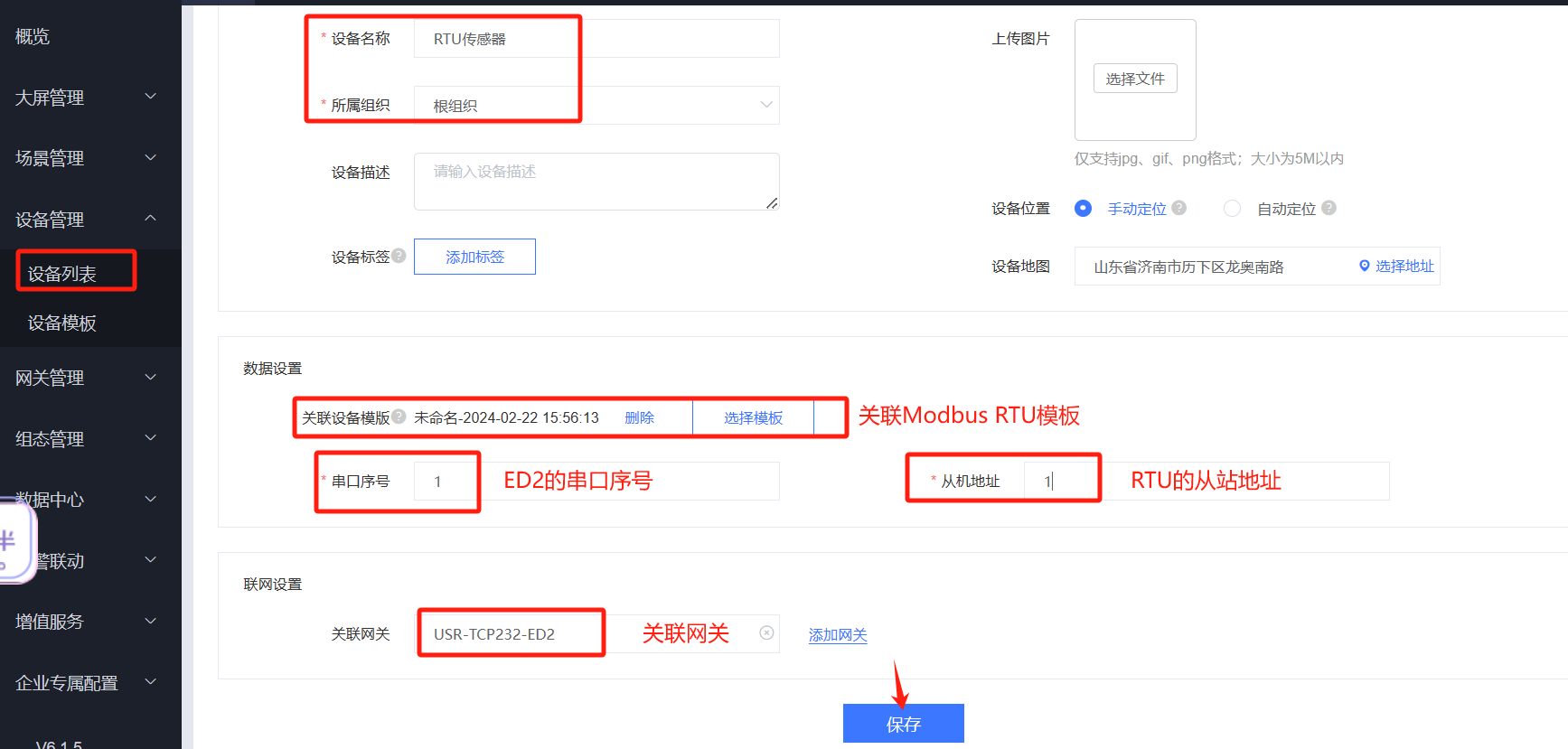

（2）點擊“設備列表”---“添加設備”，關聯設備模板和已添加好的網關

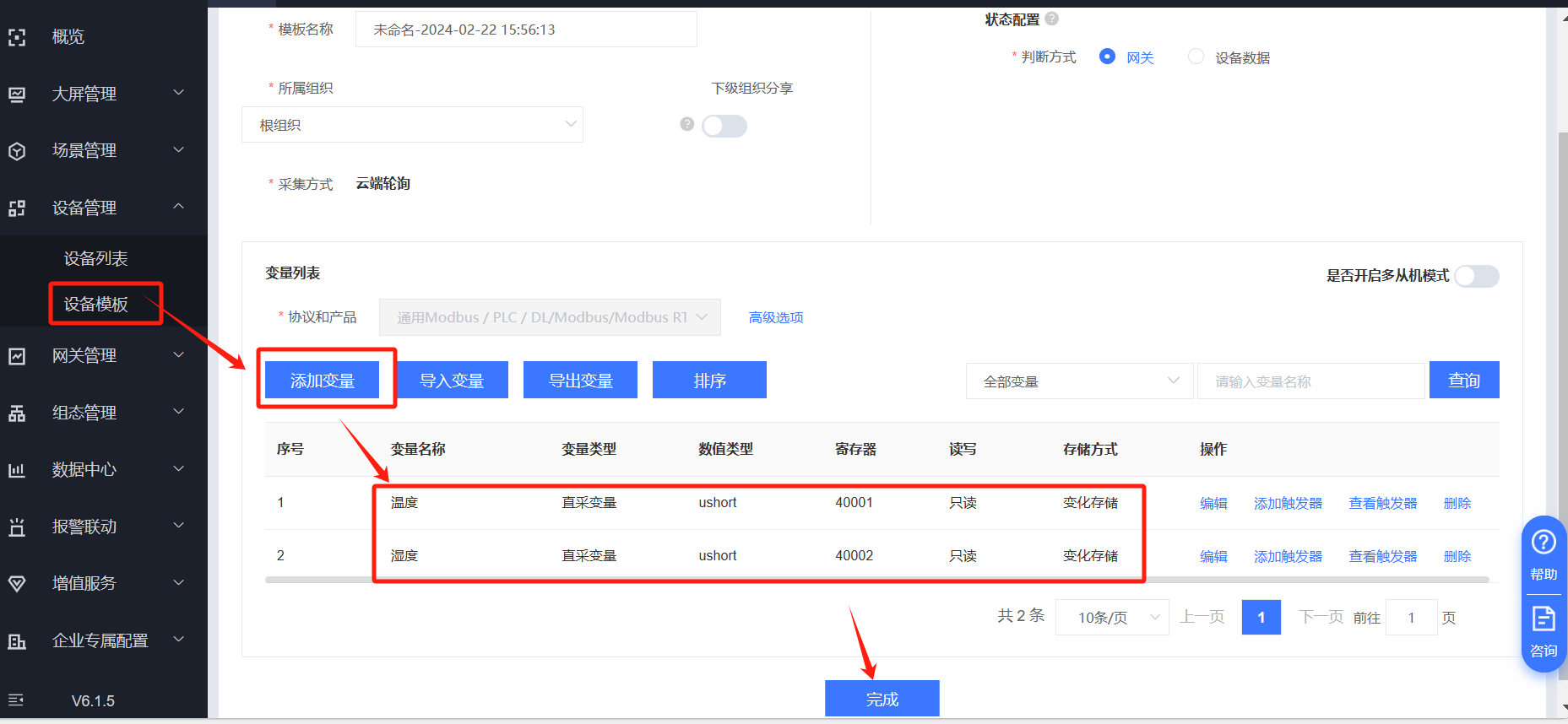

（3）點擊編輯“設備模板”，添加好要讀取的所有Modbus RTU點位信息。

2、USR-TCP232-ED2參數設置

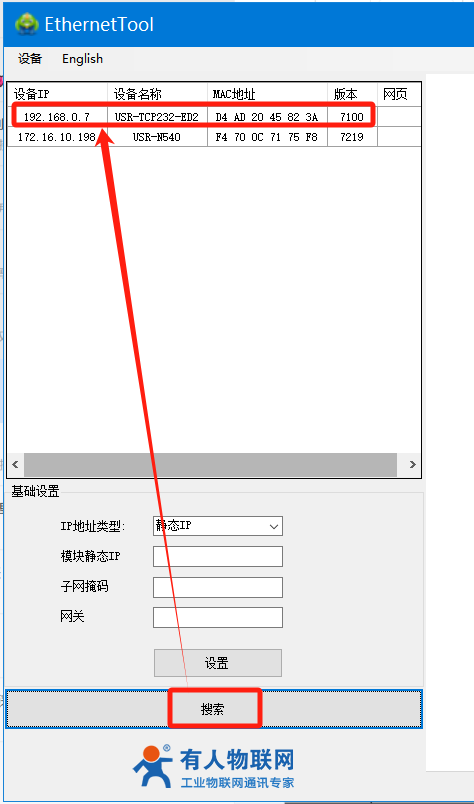

（1）ED2網線直連電腦，然后把電腦的ip改成跟ED2默認出廠同網段的ip；下載ED2的設置軟件H7，點擊搜索按鈕，雙擊ED2。

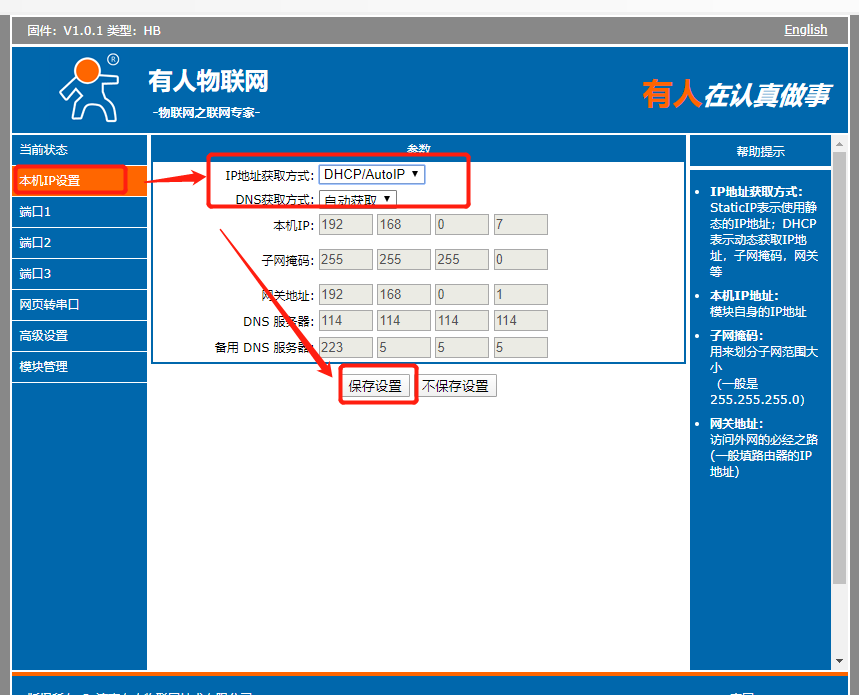

(2)設置ED2的ip為DHCP或者靜態1個與上級路由同網段的ip

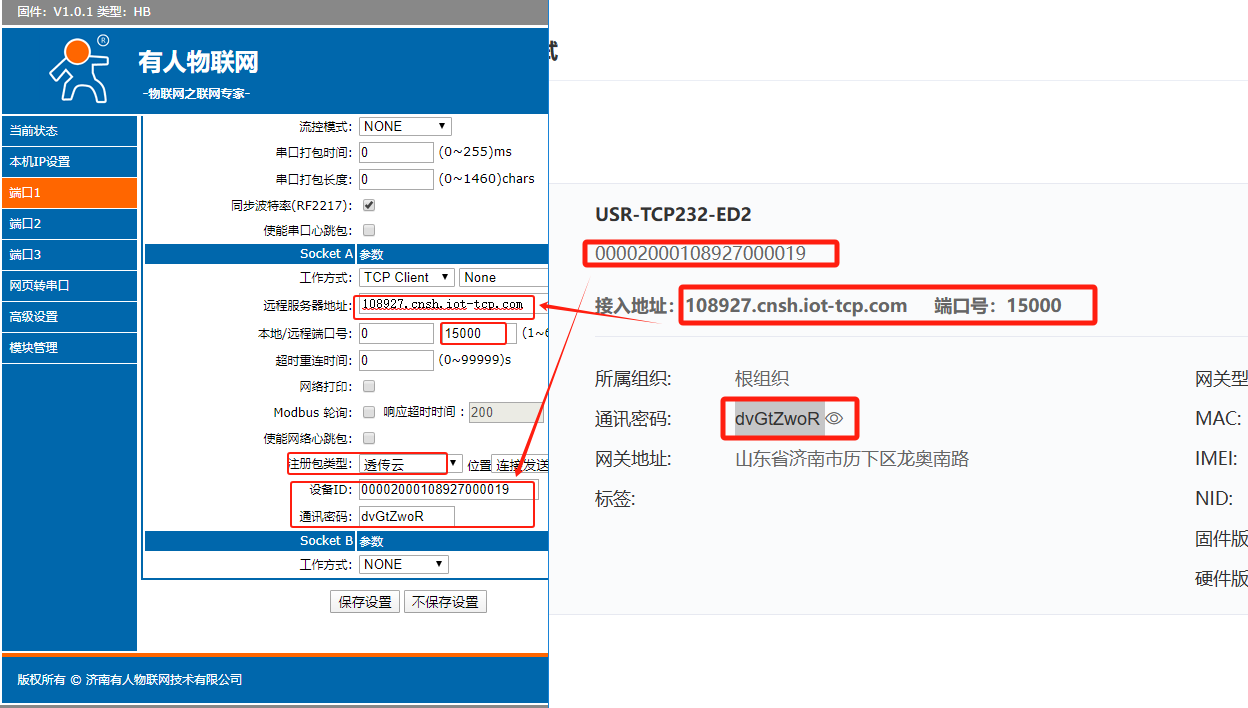

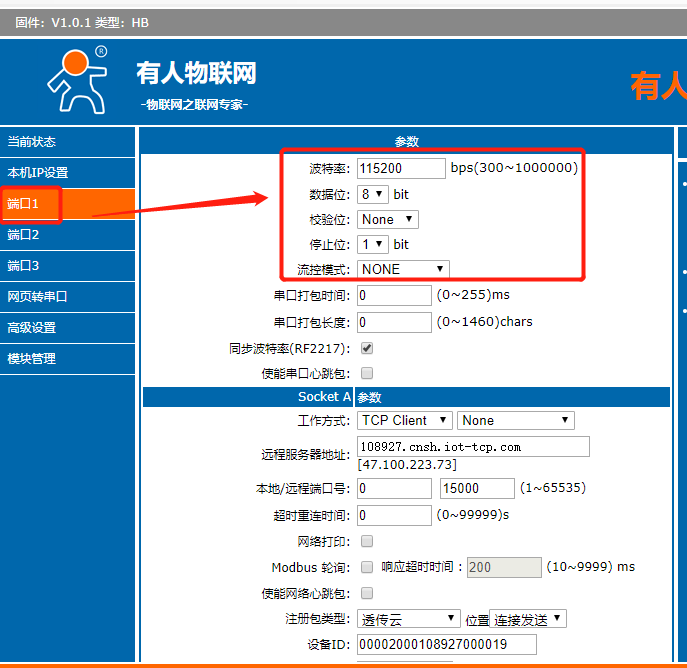

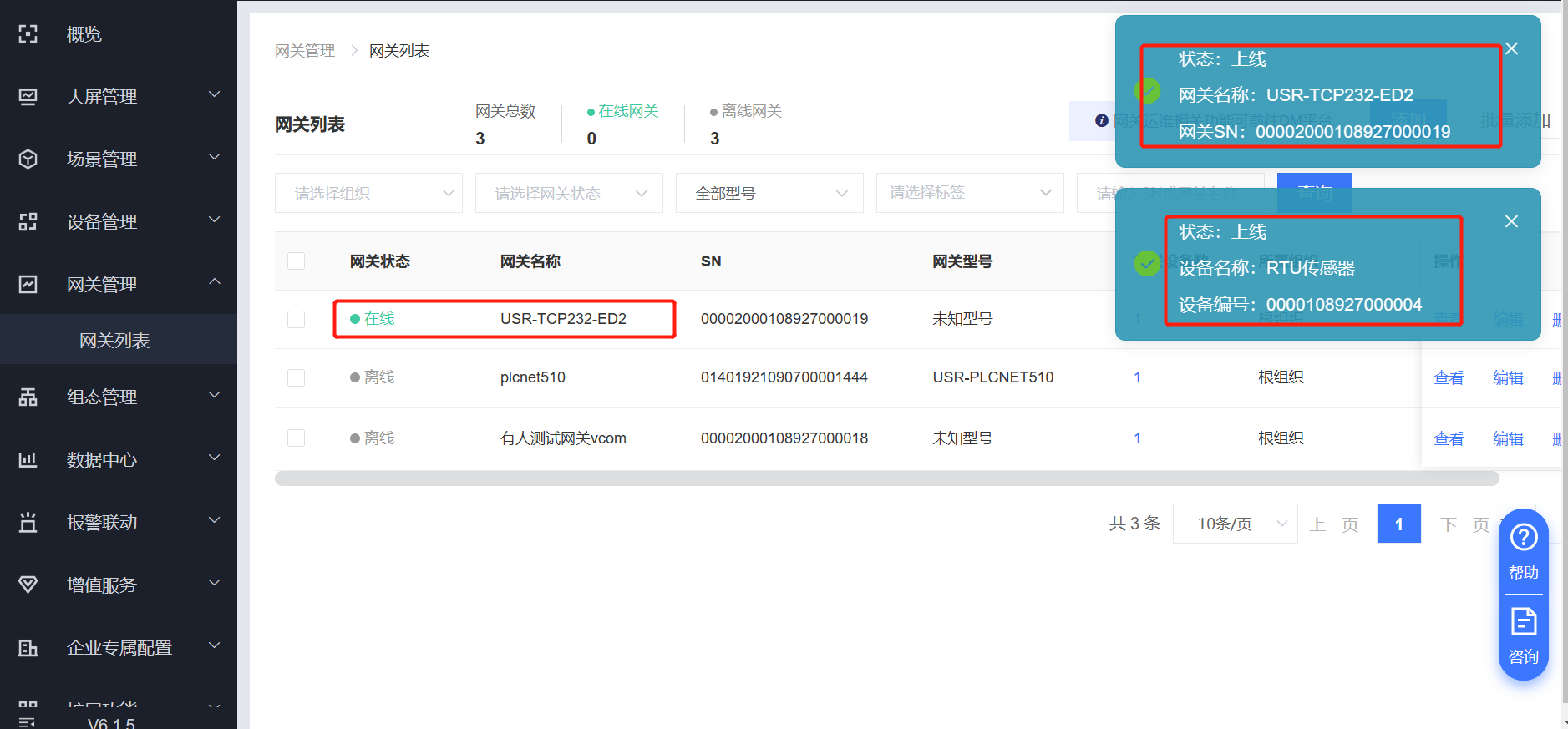

（3）設置端口1的波特率/數據位/校驗位/停止位跟實際串口終端設備參數保持一致，配置Socket連接有人云地址、端口、編號和密碼參數，最后保持重啟參數生效。然后網線接入外網路由器后，ED2會在云端顯示在線。

3、Modbus Slave軟件參數設置

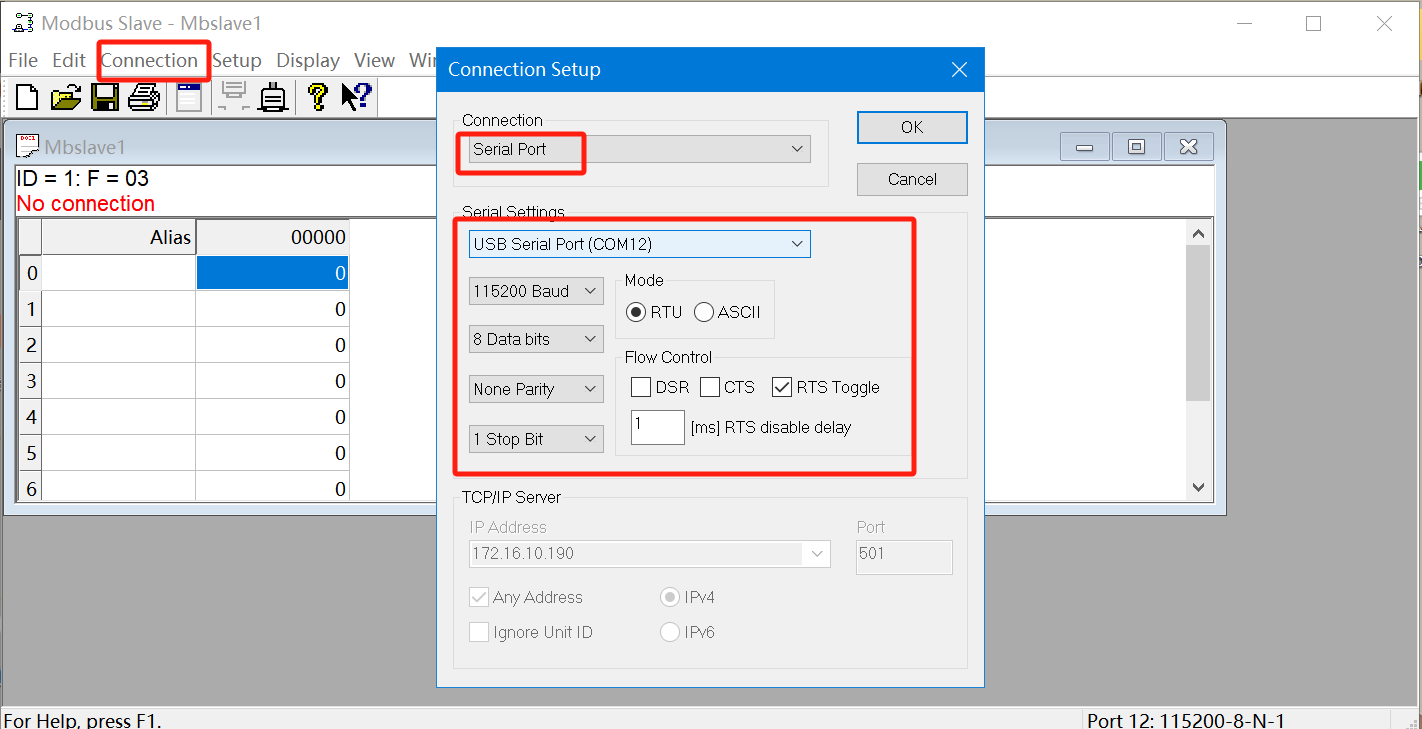

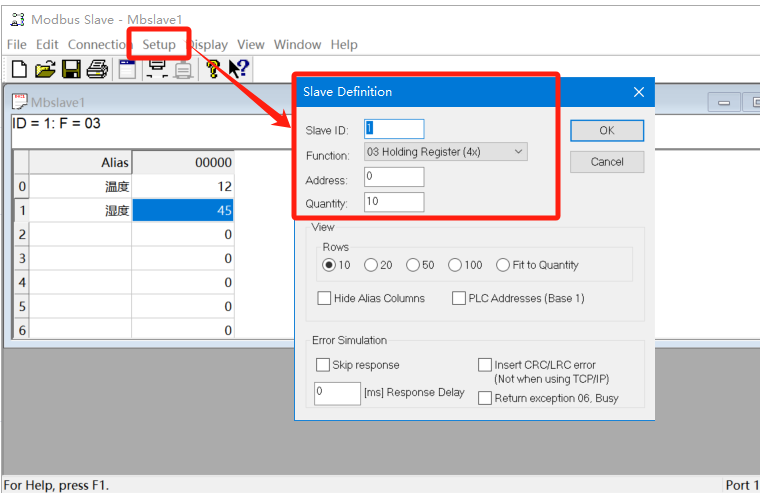

選擇com口和正確的串口參數，點擊Setup，填入站號、功能碼、地址和數量的寄存器參數

四、功能調試

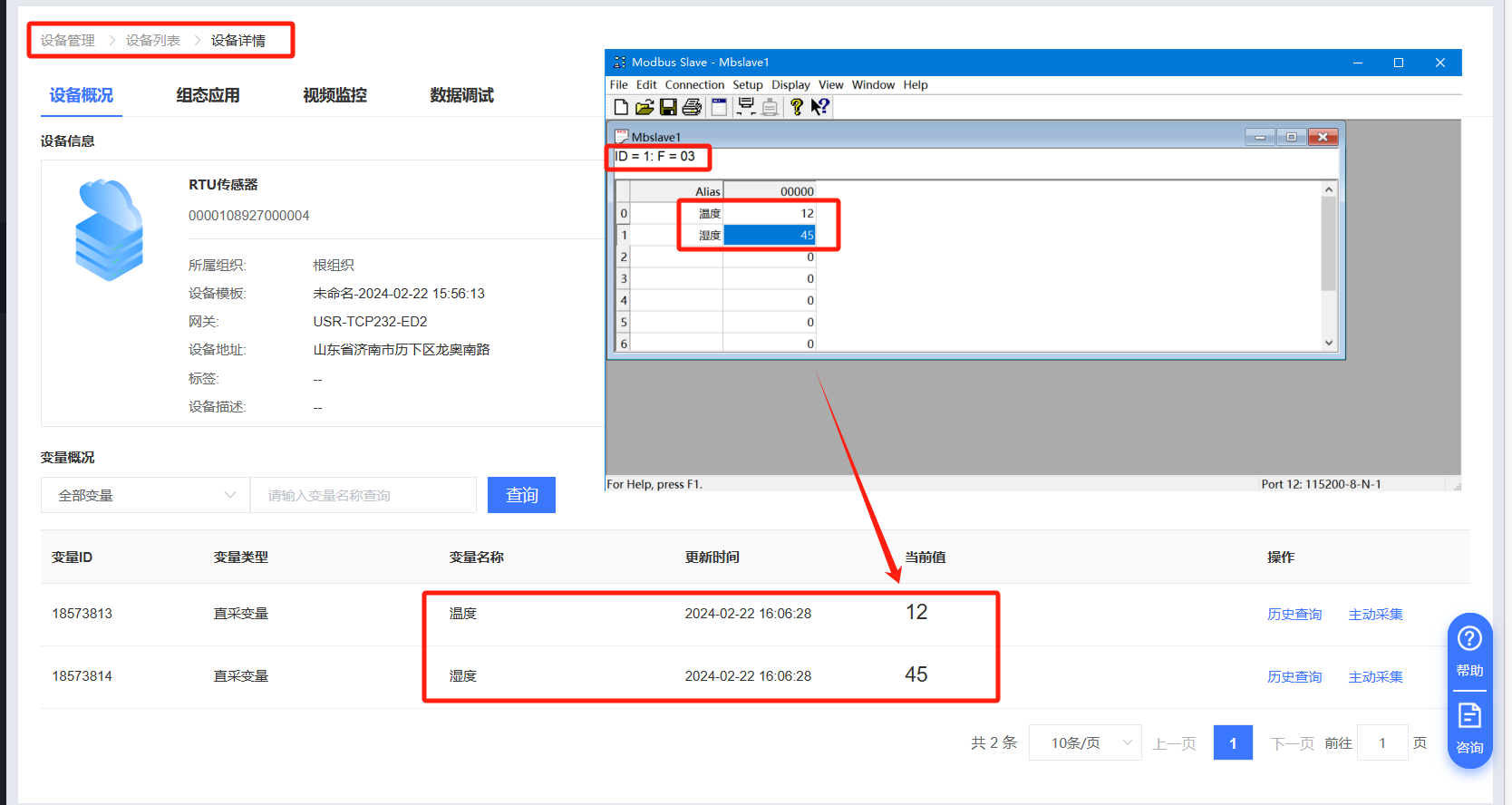

修改Slave的值，有人云平臺上會顯示相應的數值

編寫人：史瑋 編寫日期：2024-04-15

審核人：金志方 審核日期：2024-04-19
訂正版本：V1.0  訂正內容：初稿
