一、資料下載

USR-DR15x說明書：http://imbacareer.com.cn/Download/982.html

USR-DR15x規格書：http://imbacareer.com.cn/Download/983.html

USR-DR15x設置軟件：http://imbacareer.com.cn/Download/826.html

串口調試助手：http://imbacareer.com.cn/Download/27.html

二、準備工作

1、物品準備

USR-DR154產品 數量1個

電源適配器 12V 數量1個

手機數量1部

電腦數量1臺

2、連接框圖

485轉usb（Modbus Slave軟件模擬串口設備）-----USR-DR154------MQTT 服務器--------MQTT客戶端

說明：本案例中，串口設備用電腦端的串口調試Modbus Slave軟件模擬串口從機來測試。

三、手機微信掃碼配置參數

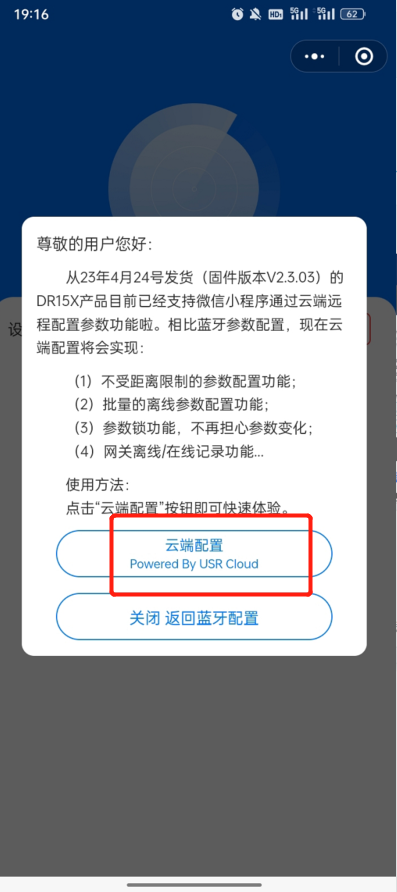

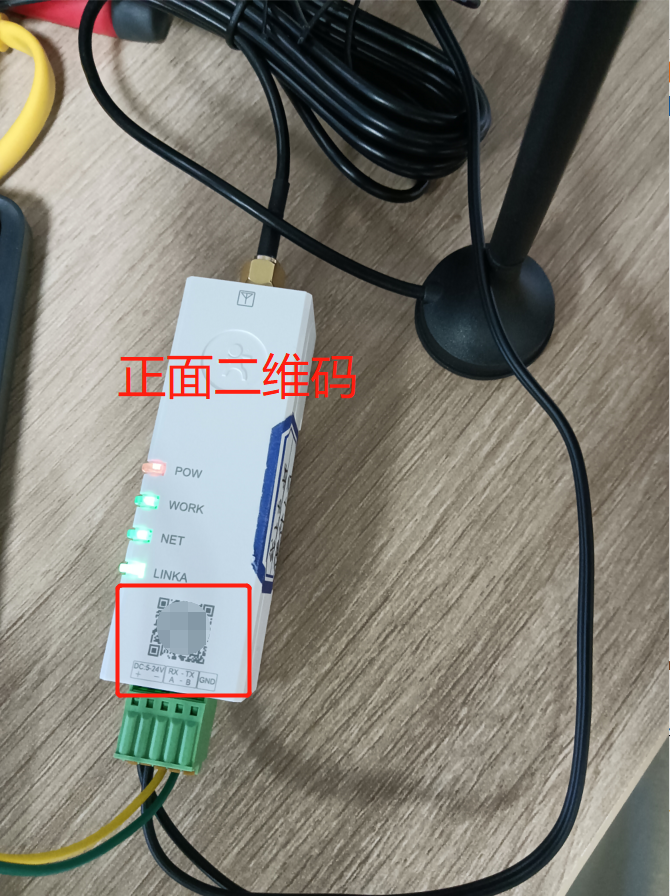

1、打開微信掃一掃DR154正面二維碼，并點擊“云端配置”。（打開手機藍牙功能）

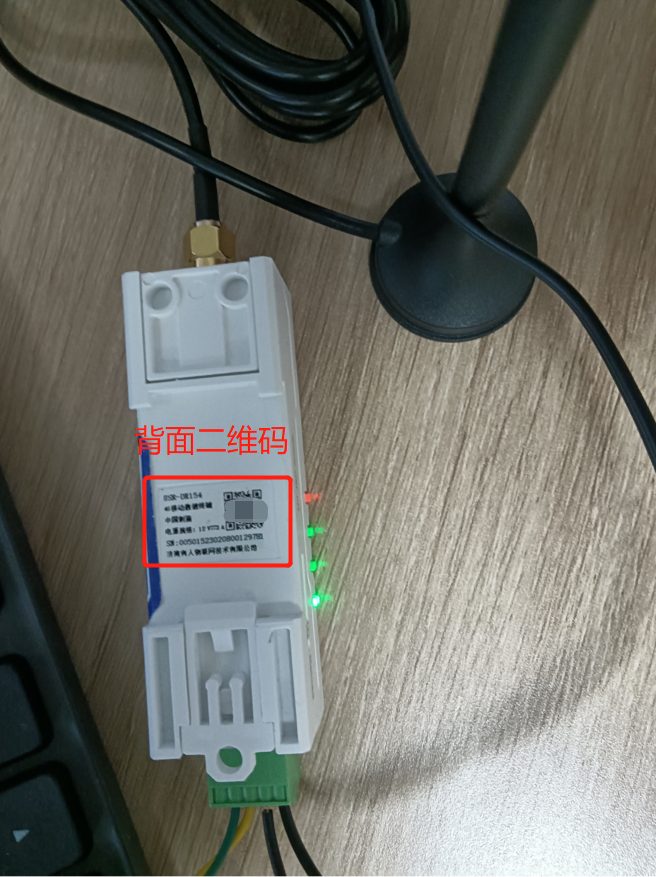

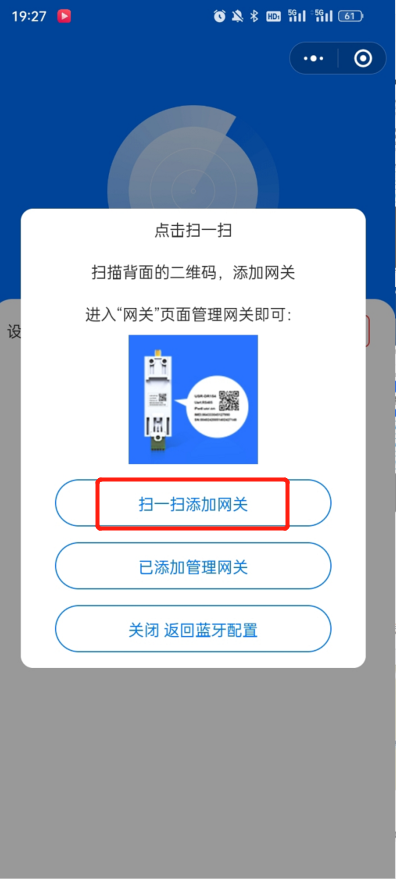

2、點擊“掃一掃添加網關”，掃一掃DR154背面二維碼

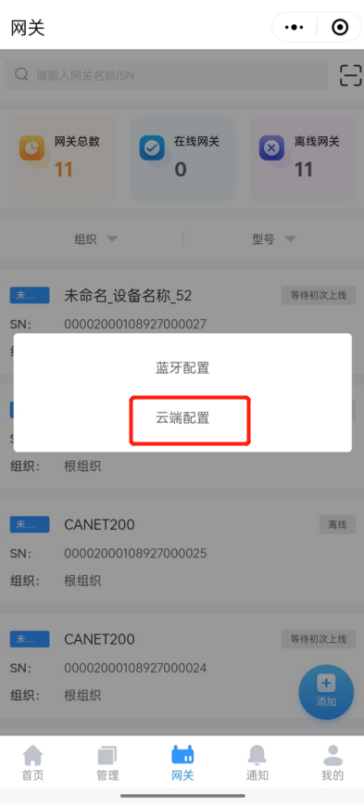

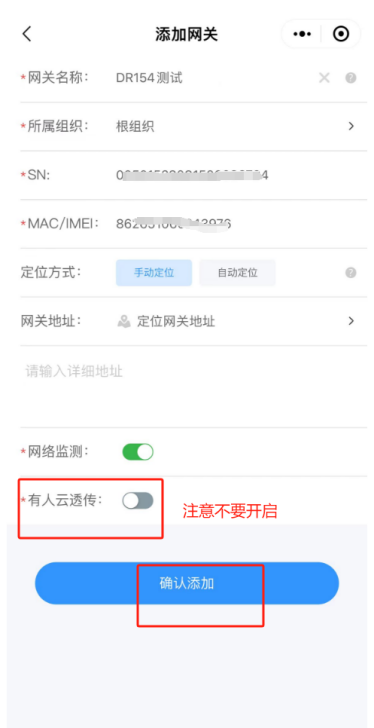

3、然后點擊“云端配置”并添加網關

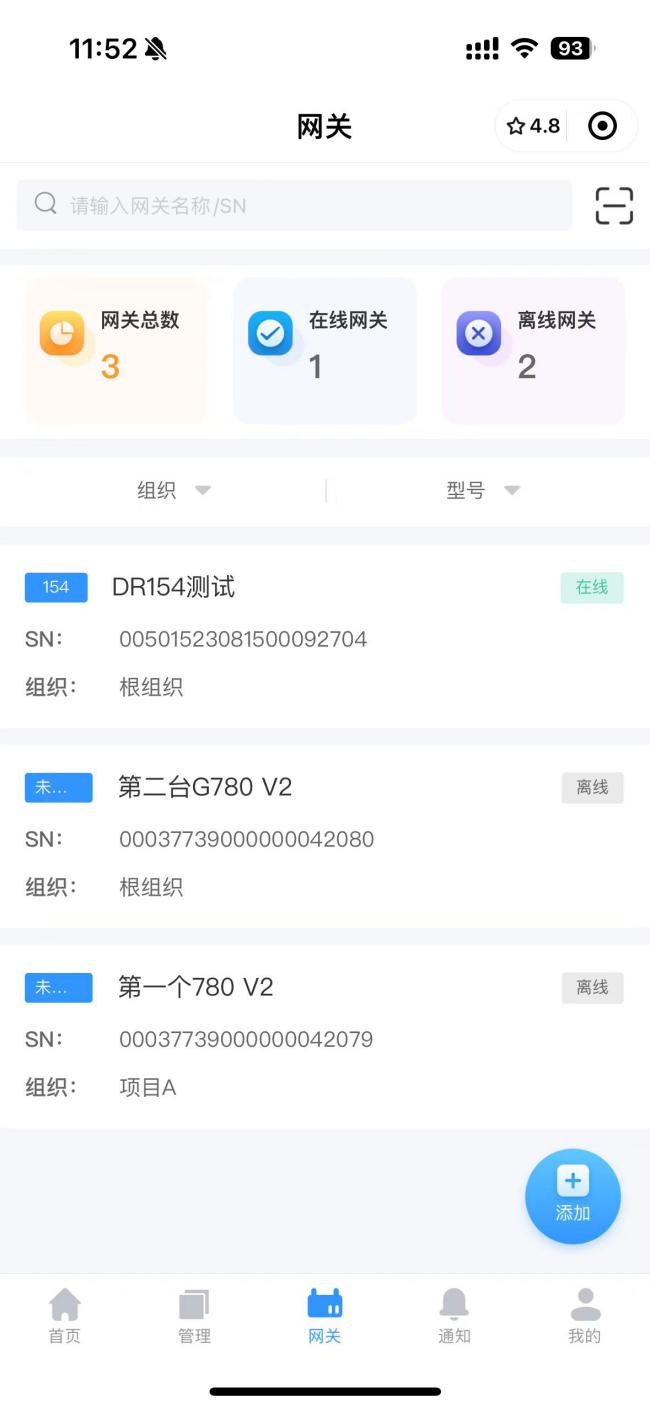

4、稍等一會兒，DR154就會顯示在線狀態

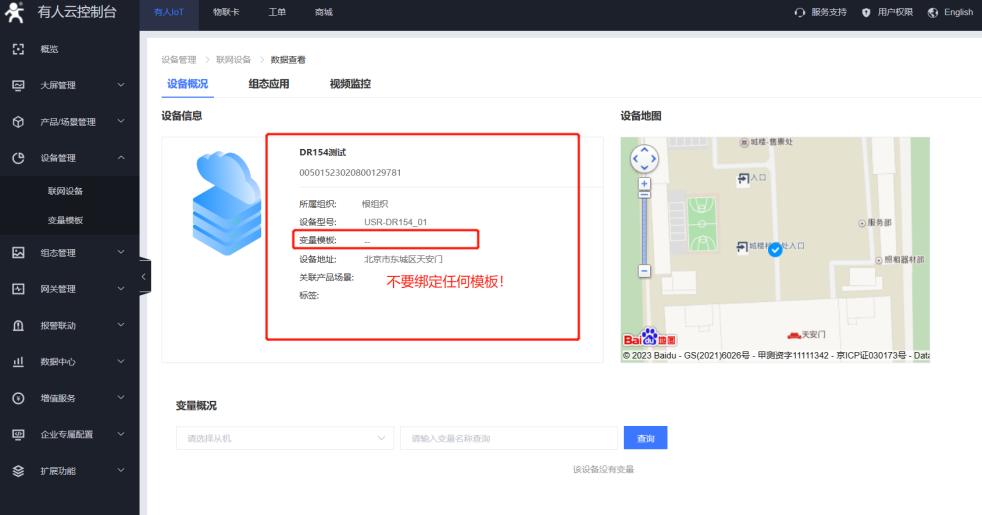

此時注意：DR154不要在云端綁定任何模板，不然DTU會自動切換到有人云模式

配置連接mqtt服務器的方式有兩種：
第一種，用手機端小程序配置

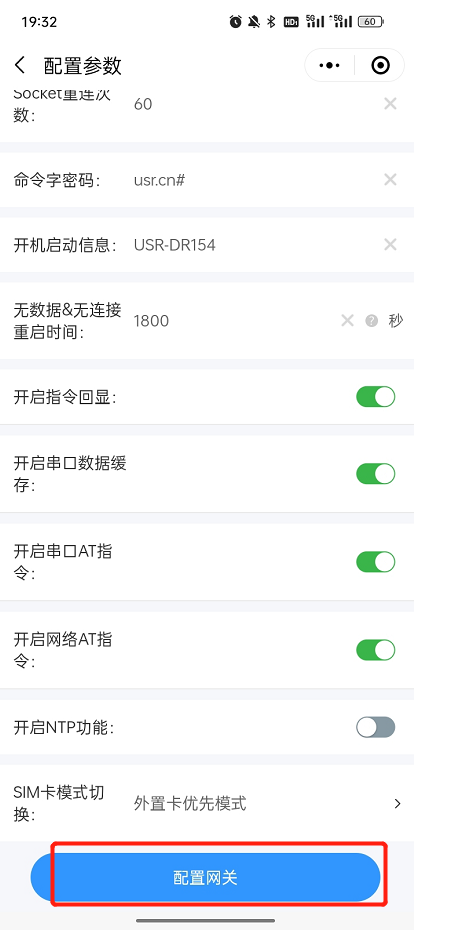

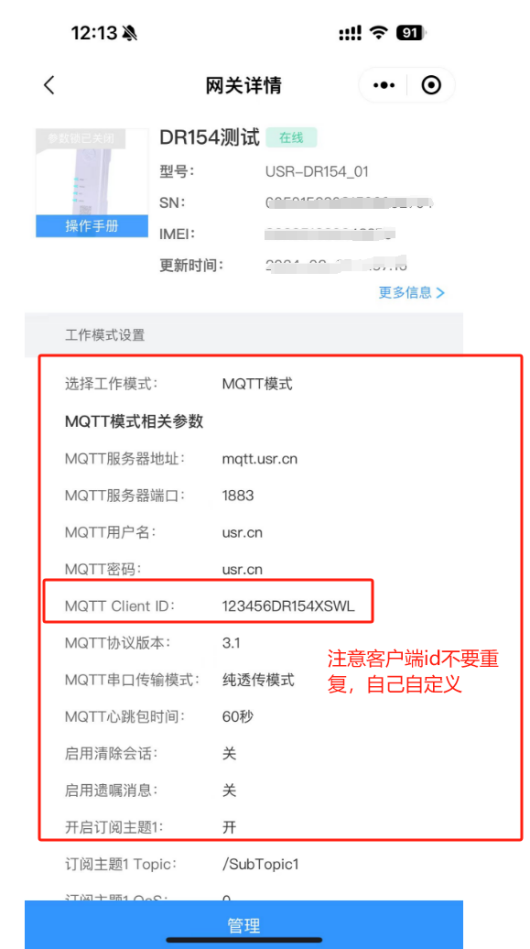

點擊下方的“管理”，可以設置DTU的MQTT參數，設置完所有參數后，需要點擊“配置網關”。
我司MQTT默認服務器：mqtt.usr.cn 端口：1883
MQTT默認賬號：usr.cn
MQTT默認密碼：usr.cn 可供客戶測試使用。
mqtt client：自定義，不要和別的mqtt客戶端沖突

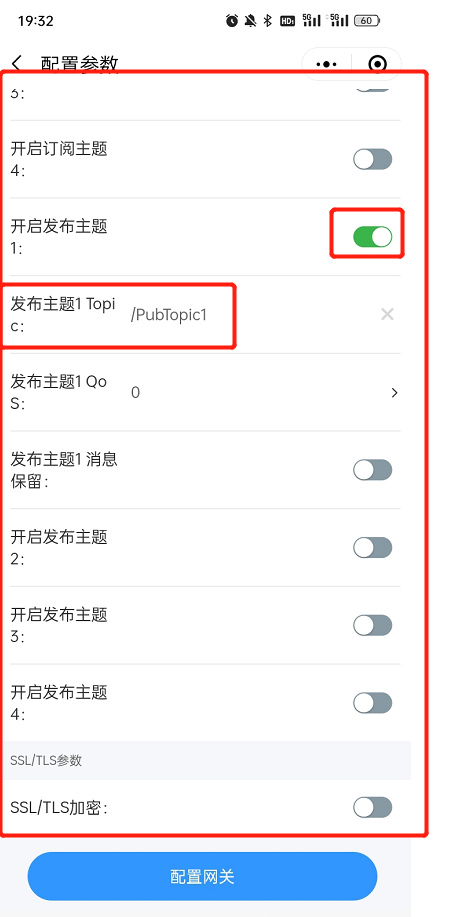

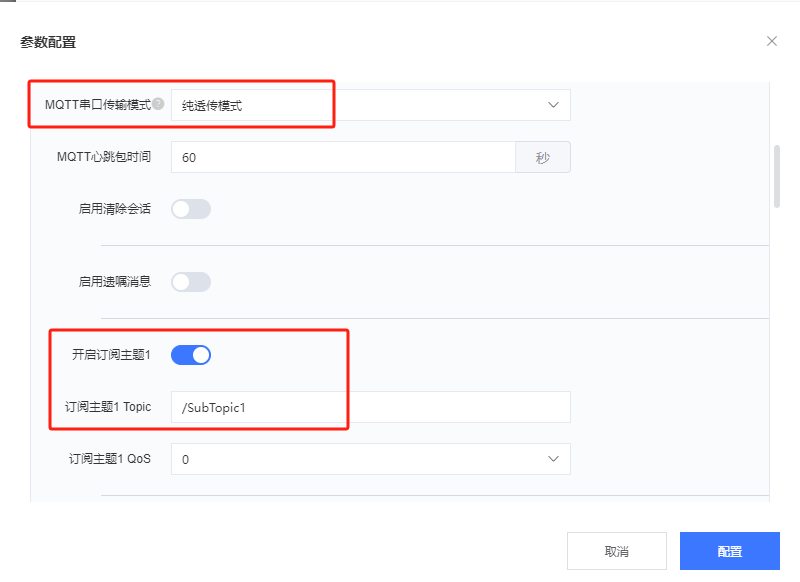

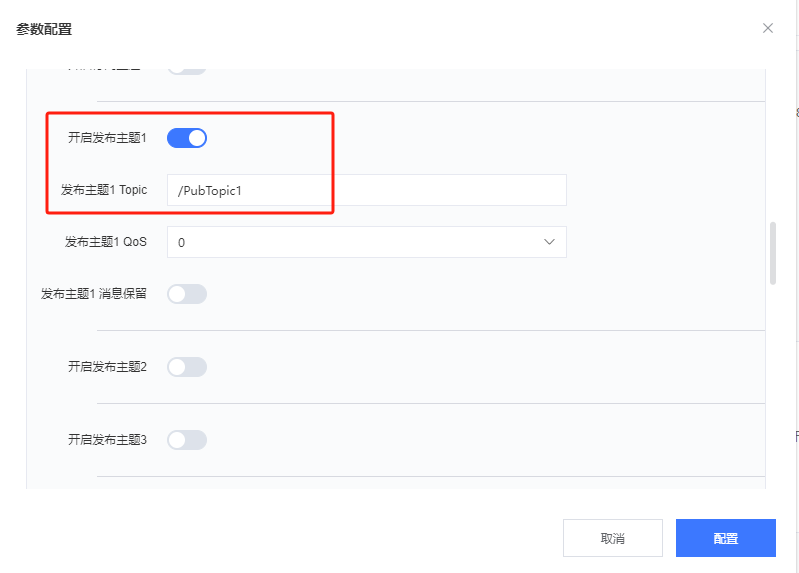

訂閱和發布主題可以自定義（根據連接的mqtt服務），測試是用的默認的

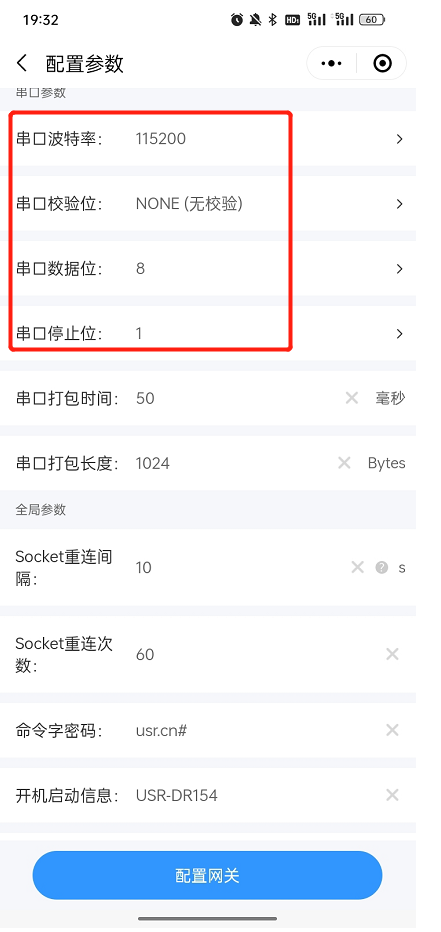

154的串口波特率需要改成和要接的485一致，測試也是用的默認參數

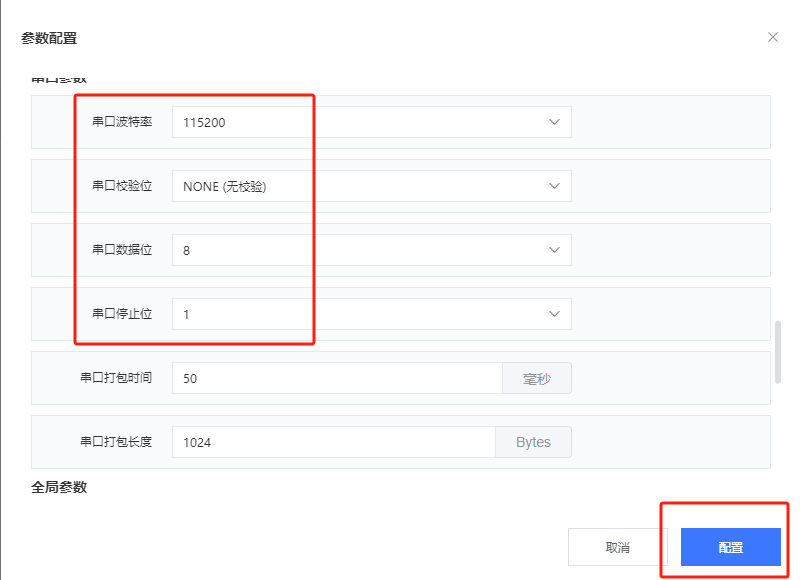

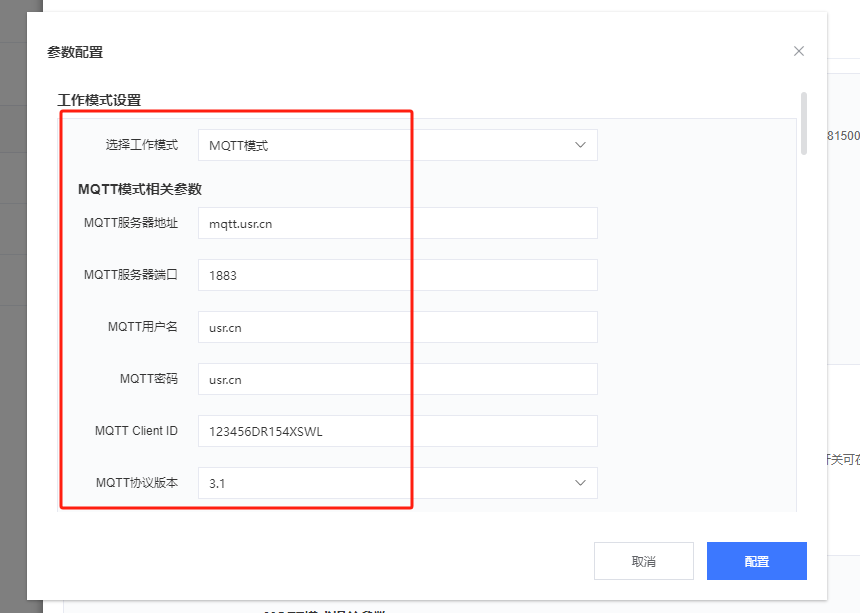

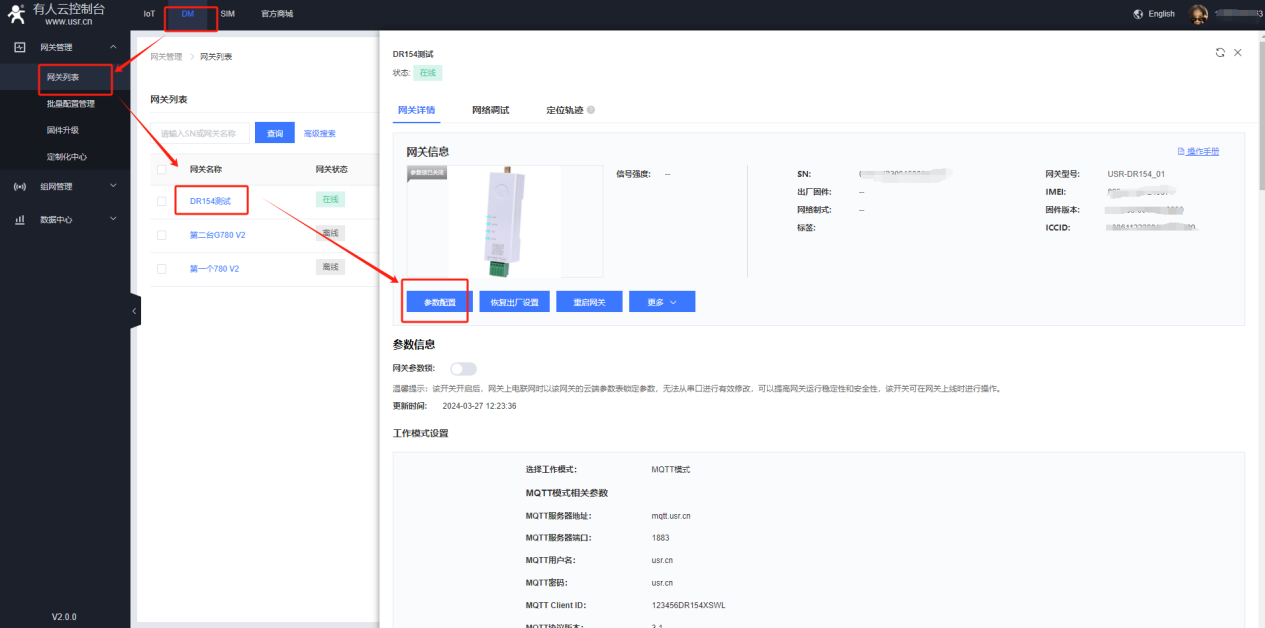

第二種配置方式：有人云-DM平臺上配置

在參數配置里修改完配置的參數，點擊配置生效

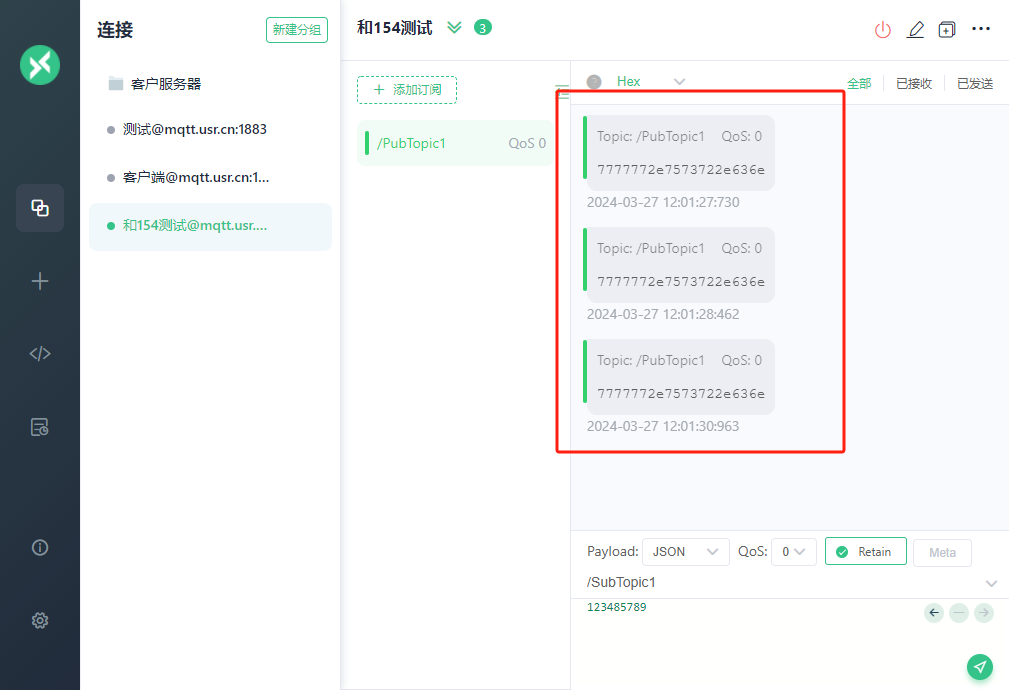

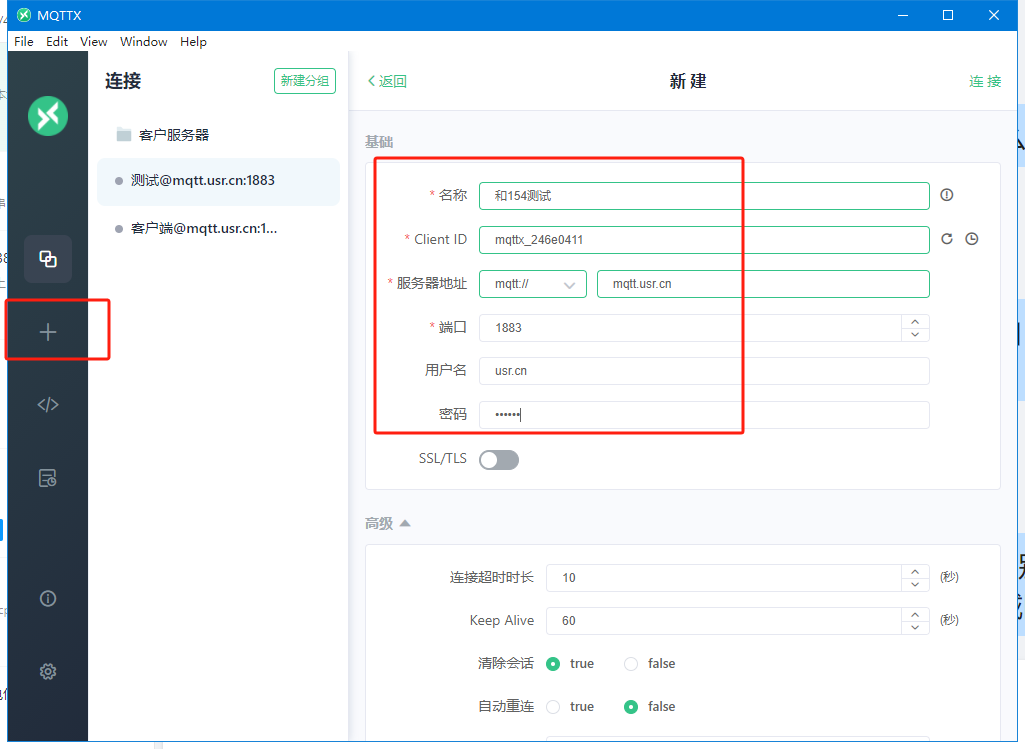

五、配置mqtt端打開MQTT客戶端軟件，連接MQTT服務器，并設置好訂閱主題和發布主題

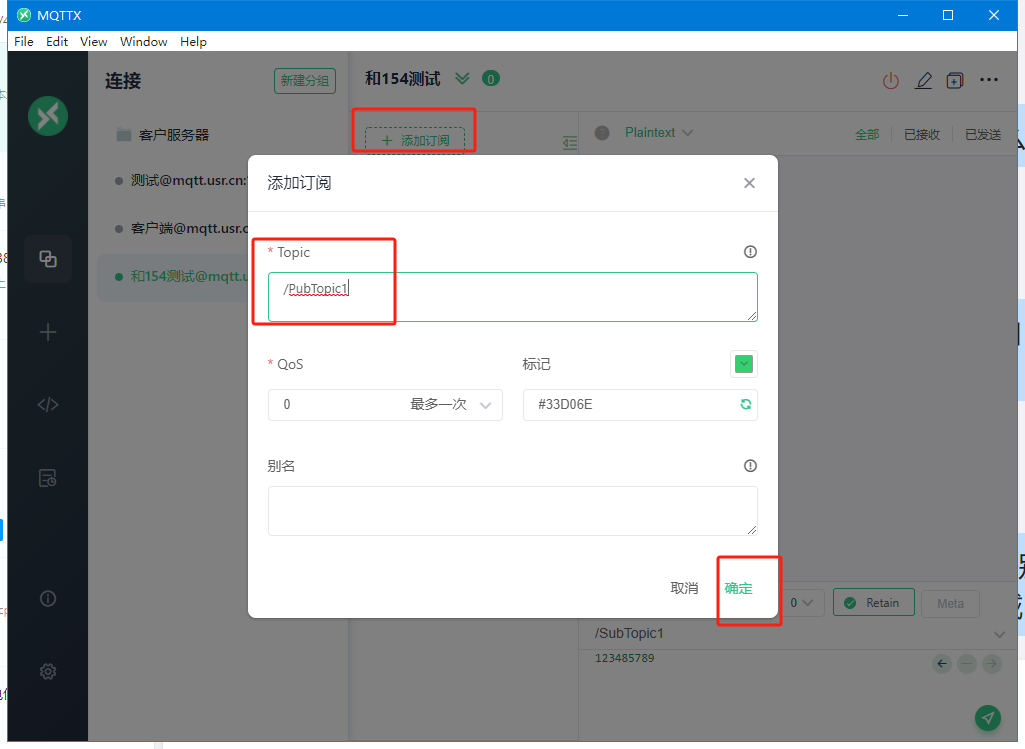

添加訂閱主題（154的發布主題）

可以看到154過來的心跳包數據

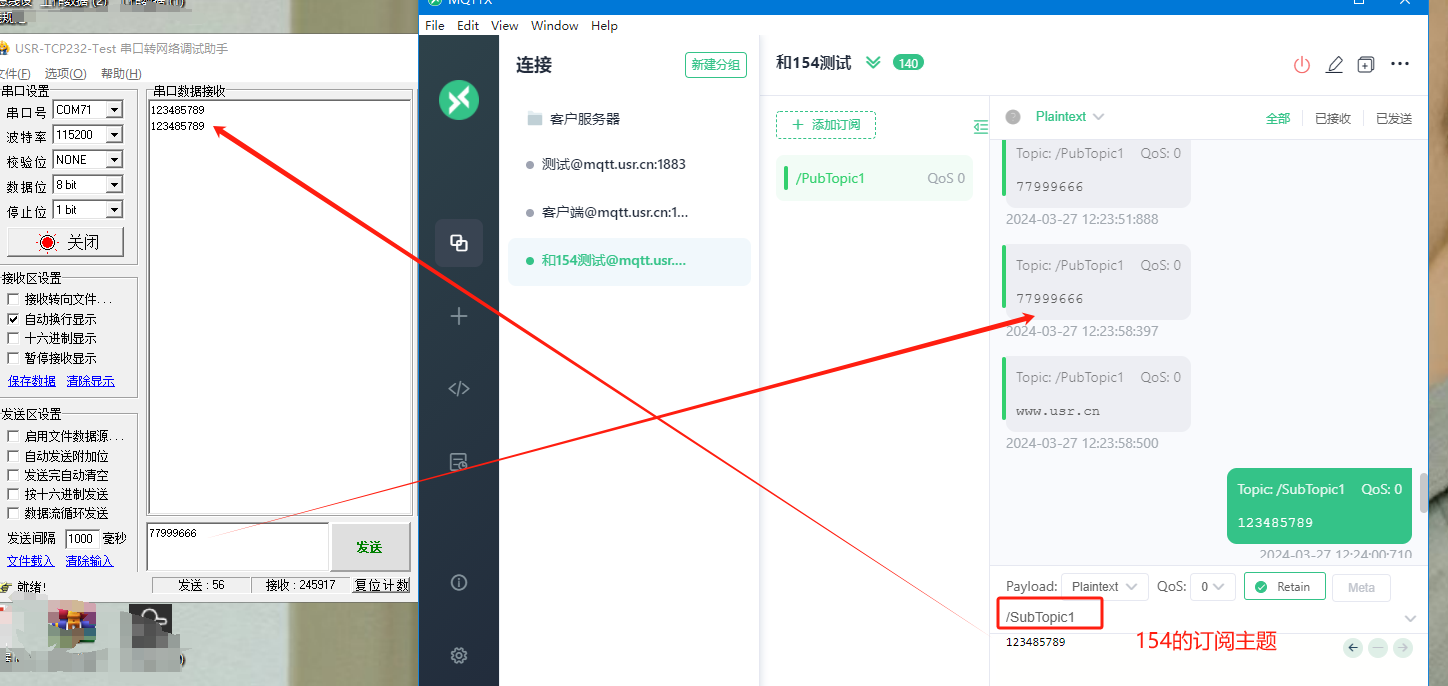

把154的串口用串口轉usb接電腦，可以看到電腦上識別的com71，用串口調試助手打開，可以和mqtt客戶多軟件互發數據。

編寫人：李慧穎 編寫日期：2024-04-30

審核人：金志方 審核日期：2024-05-06

訂正版本：V1.0 訂正內容：初稿
