一、資料下載

USR-G776/USR-G776-GNSS 說明書：http://imbacareer.com.cn/Download/806.html
USR-G776軟件設計手冊：http://imbacareer.com.cn/Download/807.html
USR-G776/USR-G776-GNSS 規格書：http://imbacareer.com.cn/Download/808.html
USR-G776-GNSS 設置軟件 V1.0.4：http://imbacareer.com.cn/Download/1121.html

二、硬件連接

1、所需物品

USR-G776-GNSS產品  數量1個
電源適配器 12V/1A 數量1個
USR-485串口線 數量1根
電腦 數量1臺
modbus 串口設備 數量1臺

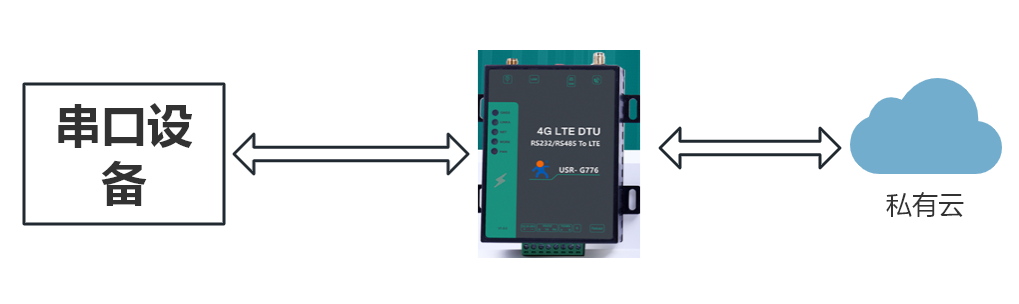

2、連接拓?fù)?br />

三、設備參數配置

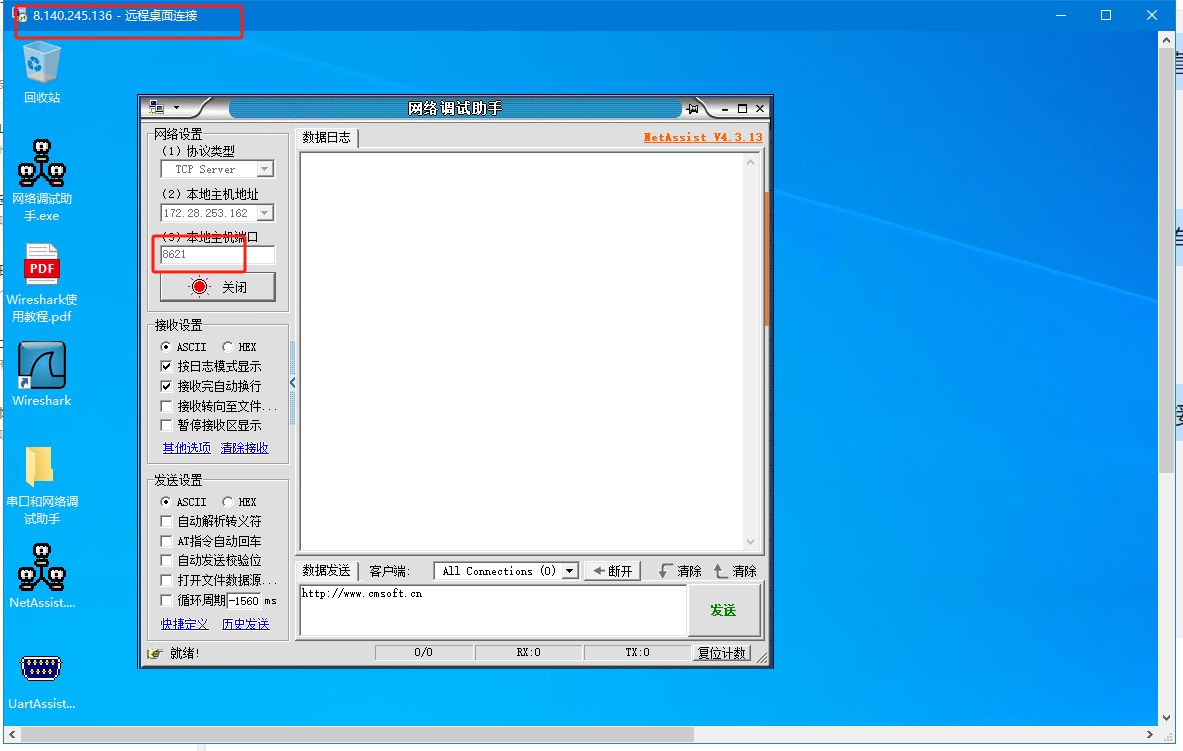

1、提供一個公網ip的tcp服務器，測試用的是我們遠程服務器8.140.245.136，端口是8621

2、配置G776的參數

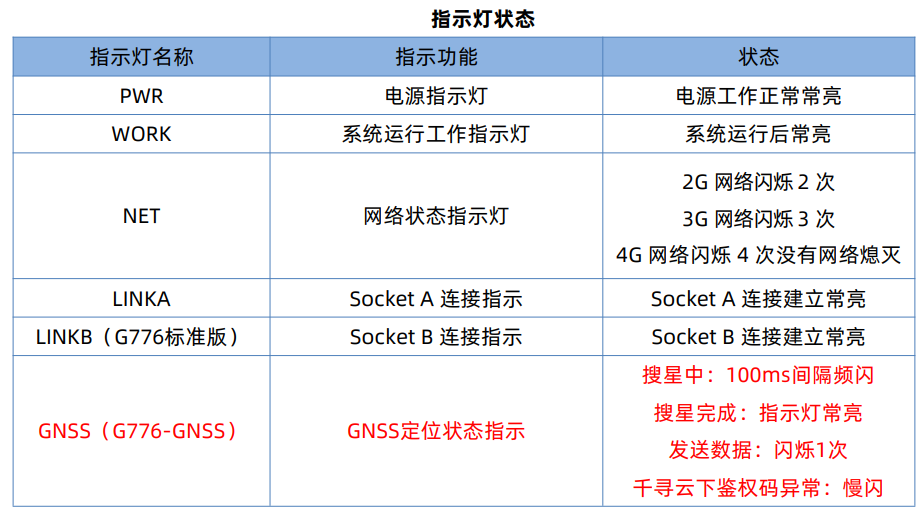

（1）G776 安裝物聯網卡，通過USB轉串口線連接電腦，安裝4G天線和定位天線，檢測硬件連接無誤后，接入12V電源適配器，給G776供電。觀察G776指示燈狀態。

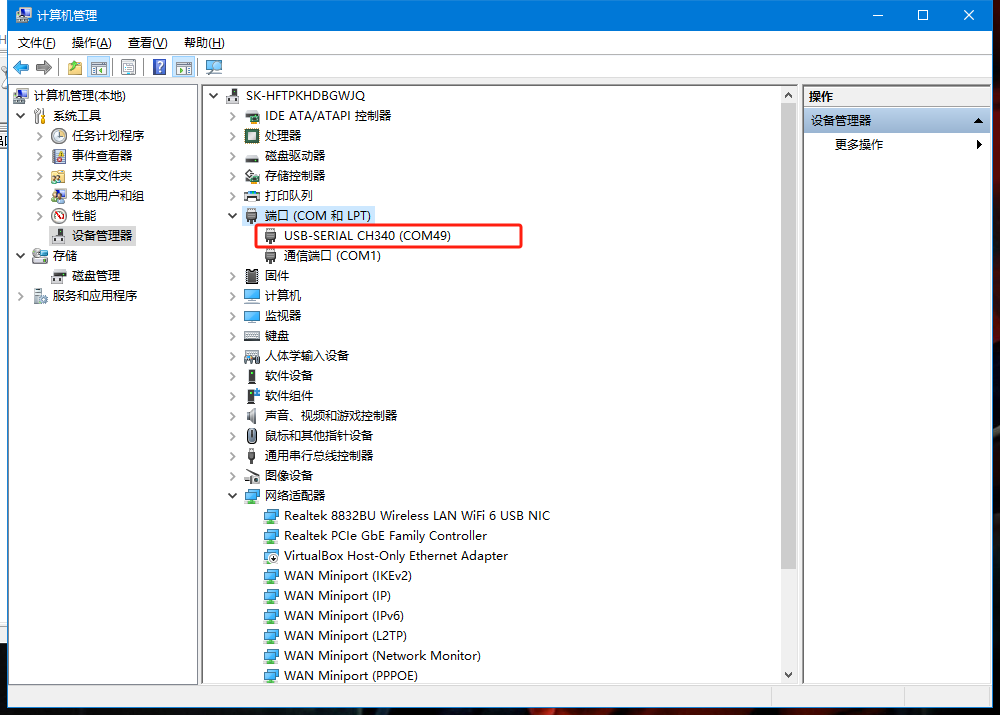

（2）使用USB-RS485串口線接在G776串口上,確定USR-RS485串口線的COM口號，點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，真實串口為COM49

（3）打開設置軟件選擇對應的串口號、波特率、校驗位、數據位、停止位。默認串口參數：115200 N 8 1 。打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的，模塊已進入配置狀態；點擊”獲取當前參數”，可以看到G776出廠默認的參數。

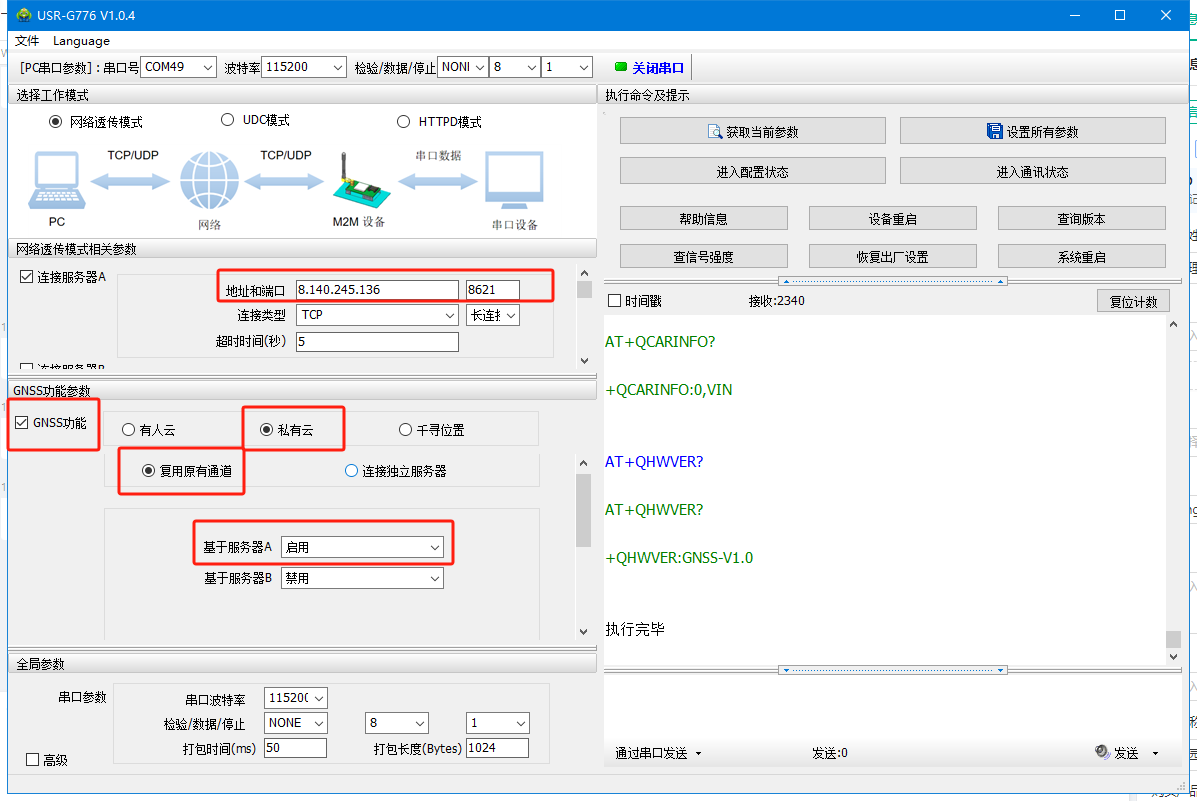

（4）設置服務器A的地址和端口
勾選GNSS定位功能
選擇私有云
復用通道
基于服務器A啟用

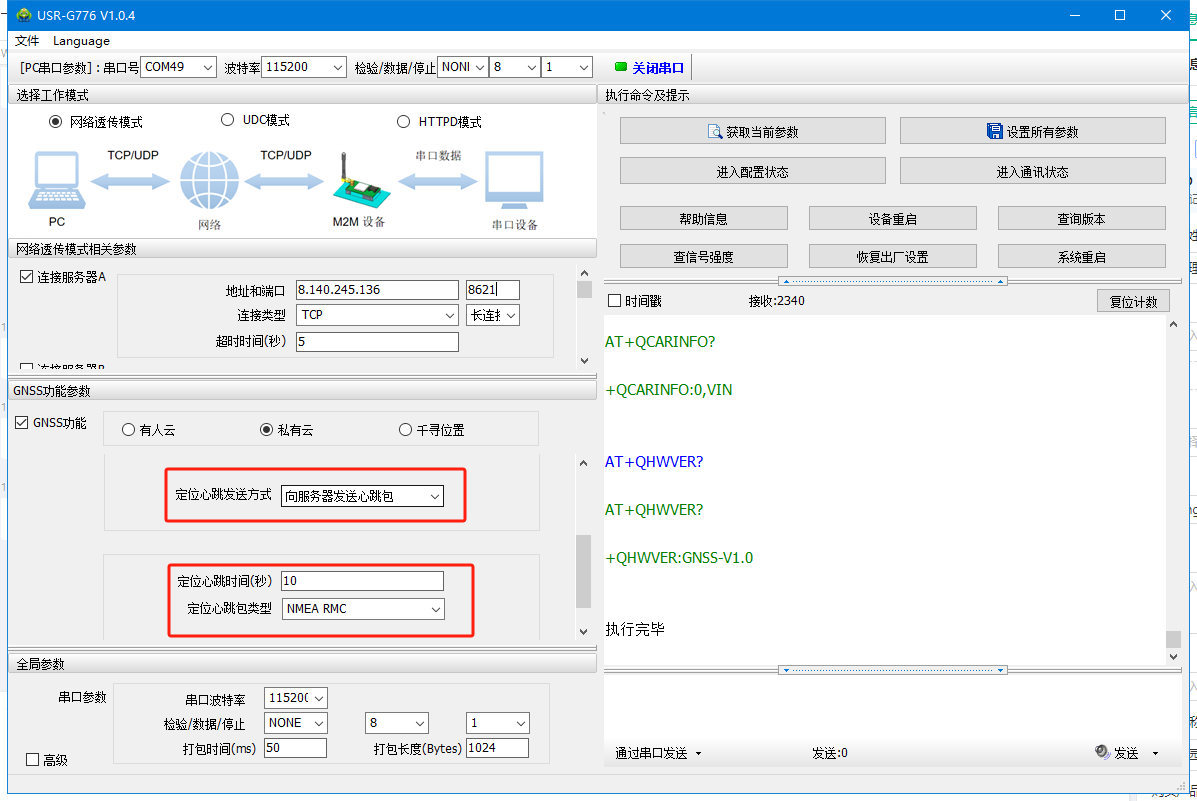

定位心跳發送方式：向服務器發送心跳包
定位心跳包時間：自定義
定位心跳包類型：自定義

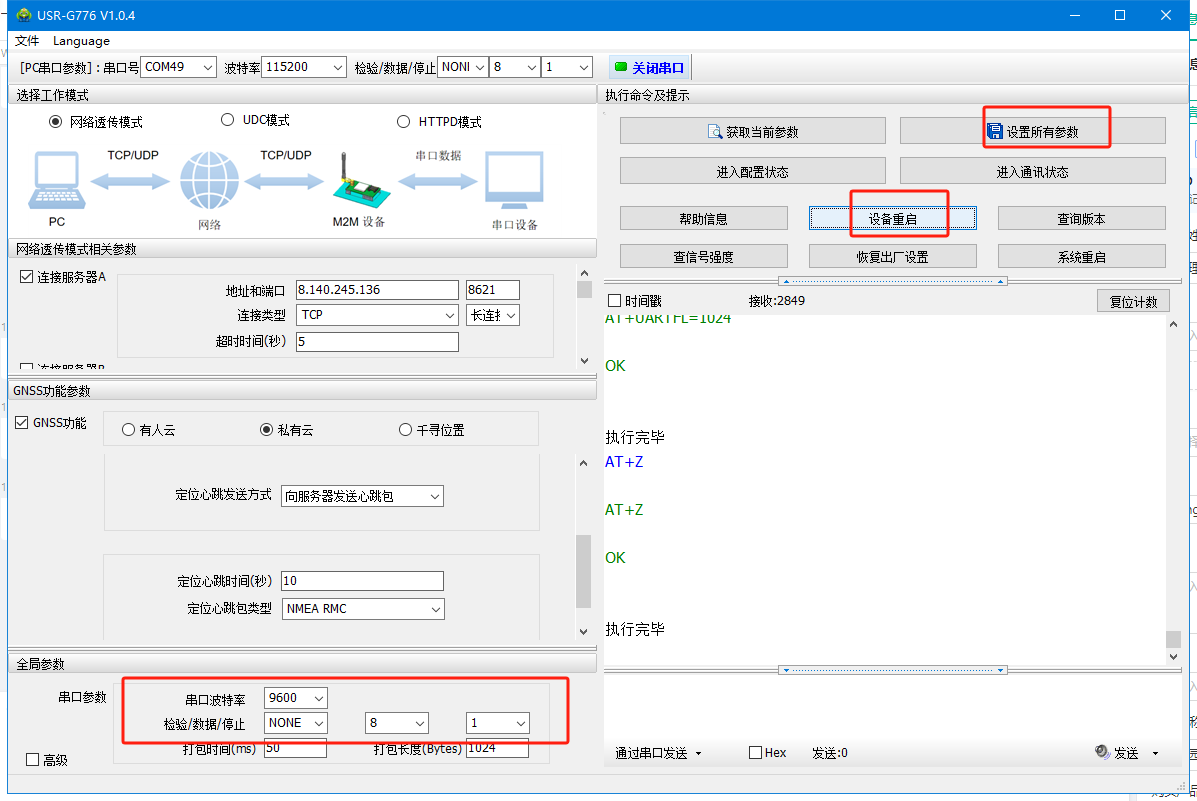

修改參數后，設置并保存所有參數，等待模塊重啟成功。

四、數據測試

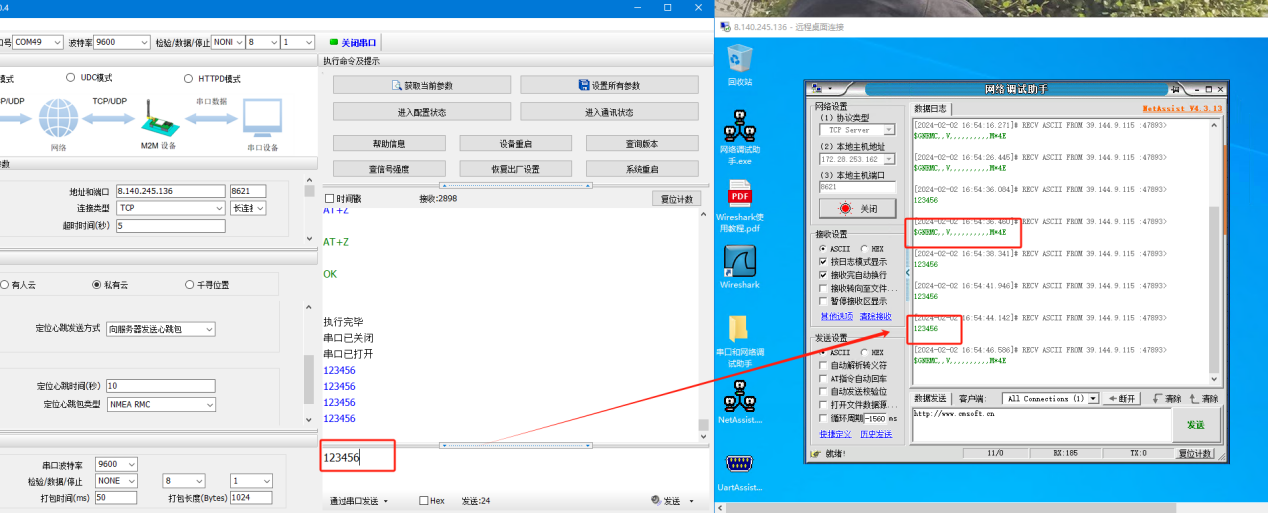

通過串口發送數據，可以看到服務器端有收到數據和上報的定位信息（因?yàn)樵O(shè)備是室外定位，案例是室內測試是定位不上的，所以上報的定位信息沒有實際位置信息，正常使用需要放室外定位）

編寫人：李慧穎 編寫日期：2024-02-02

審核人：金志方 審核日期：2024-02-04

訂正版本：V1.0 訂正內容：初稿
