WH-GM5TF-CT-4-N40 鏈接阿里云MQTT分發模式測試示例

一、資料下載

WH-GM5TF-CT-4-N40資料包官網下載鏈接：http://imbacareer.com.cn/Download/1281.html

（包含硬件設計手冊、說明書、AT指令集、設置軟件）

二、硬件連接

1、所需物品

WH-GM5TF-CT-4-N40產品1臺

5V/12V電源適配器1個

天線1根

USR-RS232串口線1條

筆記本電腦1臺

2、硬件連接

WH-GM5TF-CT-4-N40底板上的USB串口接USB串口線到電腦USB口，然后產品接5V/12V電源適配器上電。

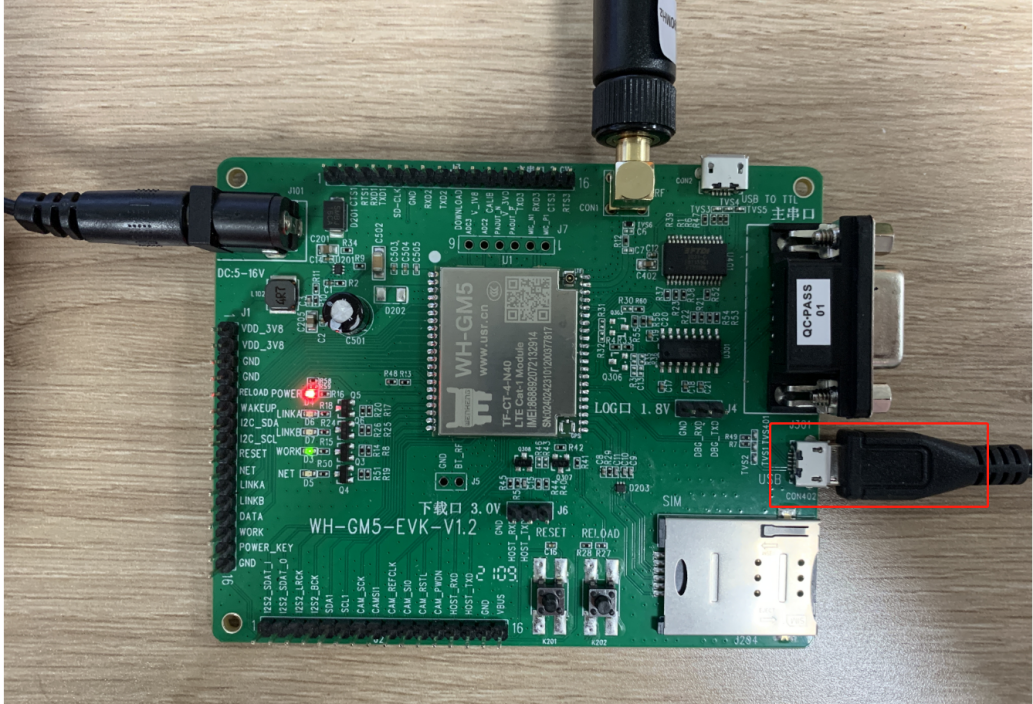

EVK硬件連接框圖：

三、阿里云設置

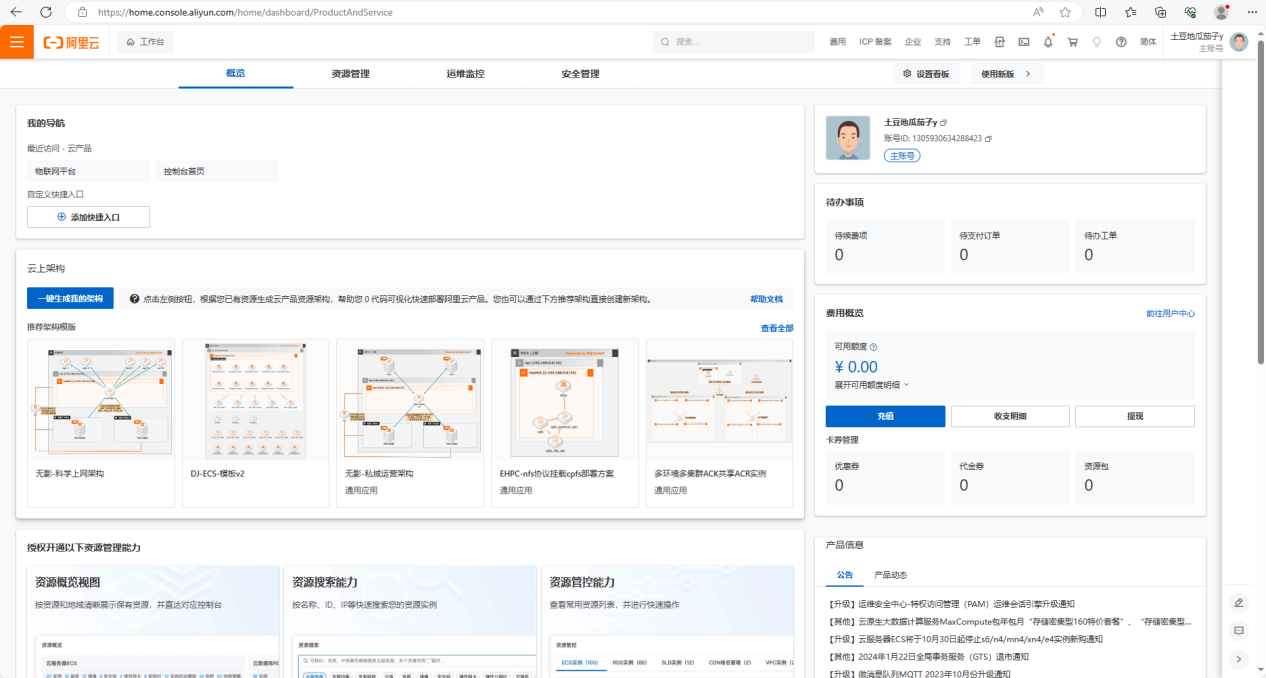

1、瀏覽器搜索阿里云，登錄阿里云

https://www.aliyun.com/?utm_content=se_1014243503

如下圖所示：

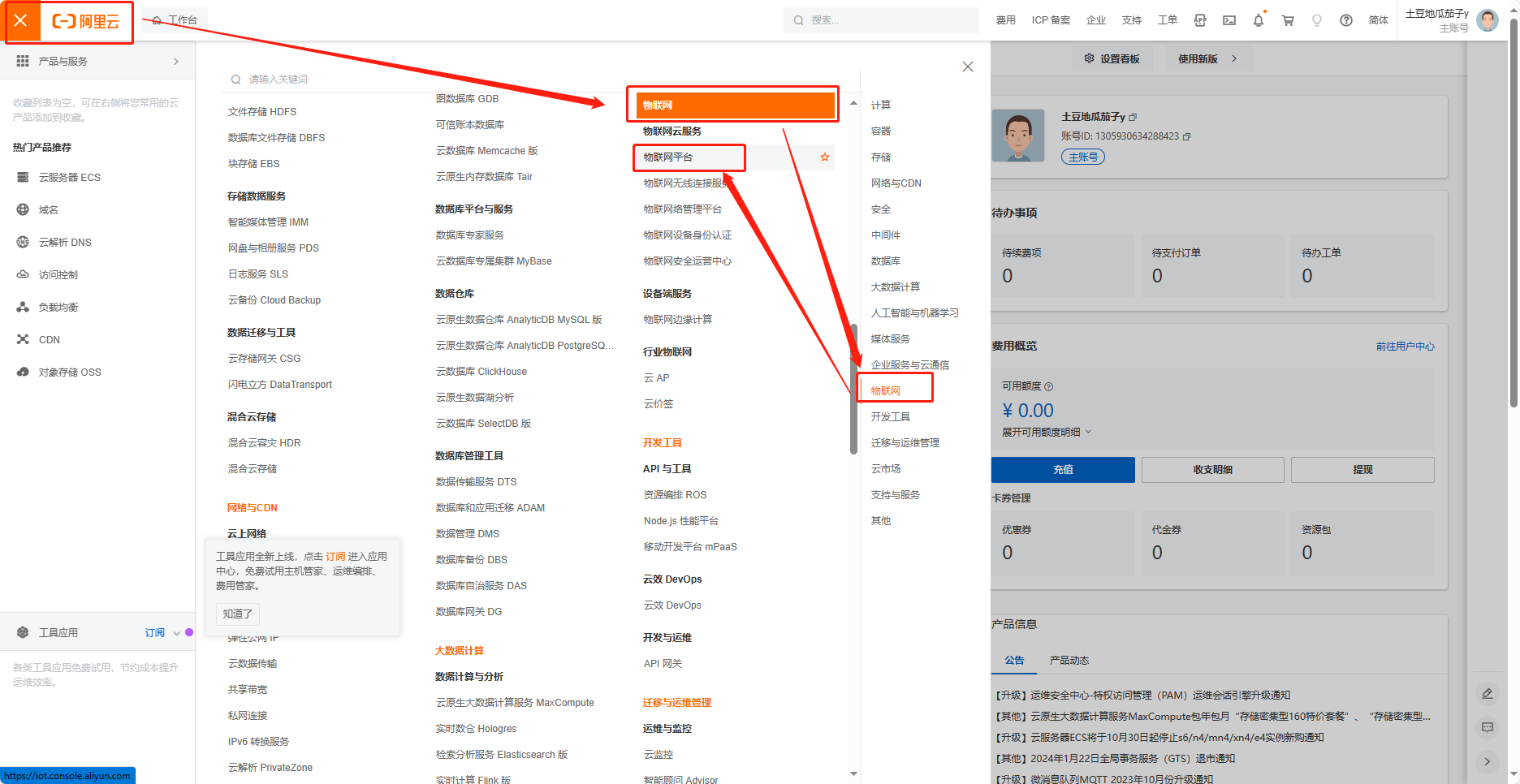

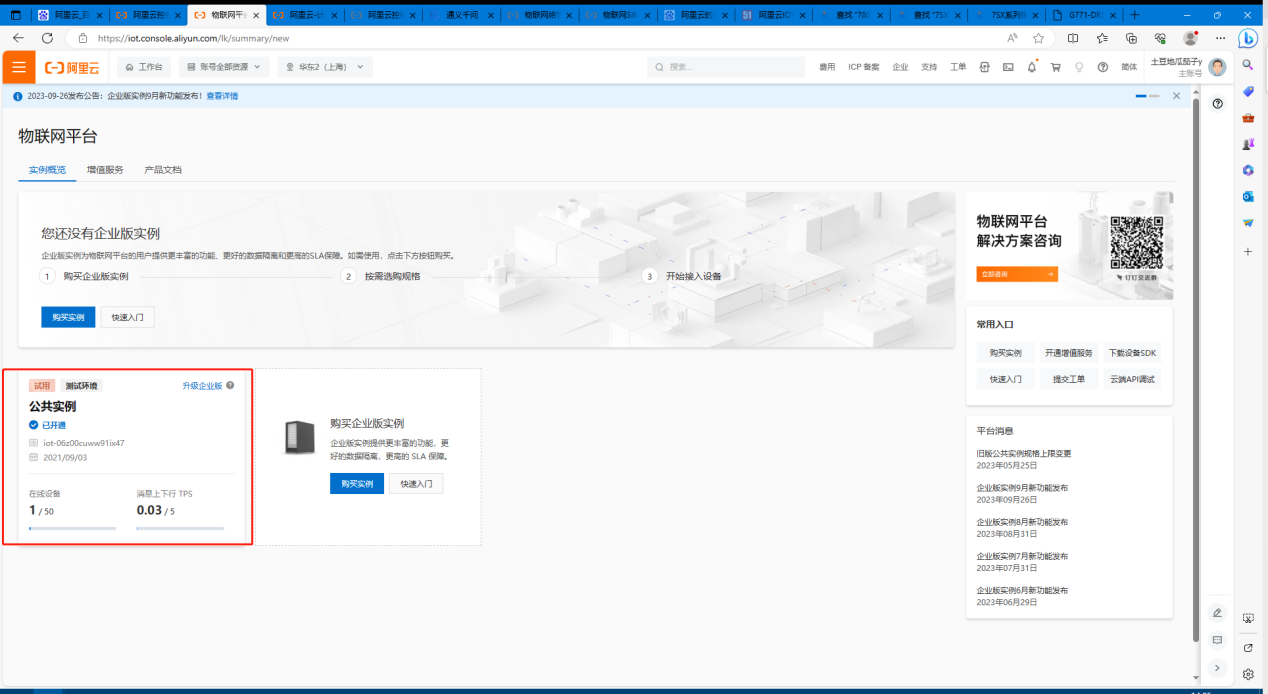

2、點擊左上角——點擊物聯網——物聯網開發平臺——點擊公共實例

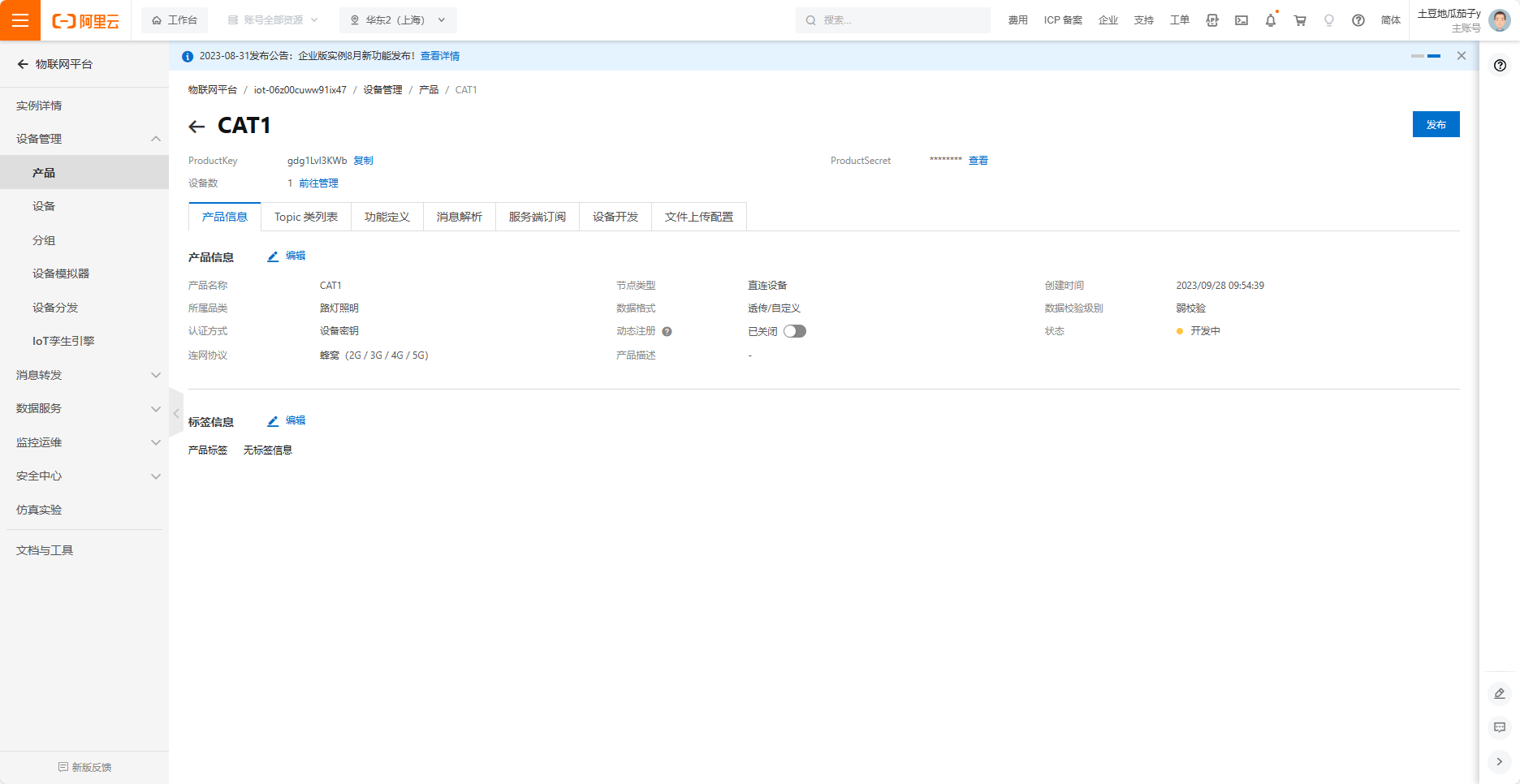

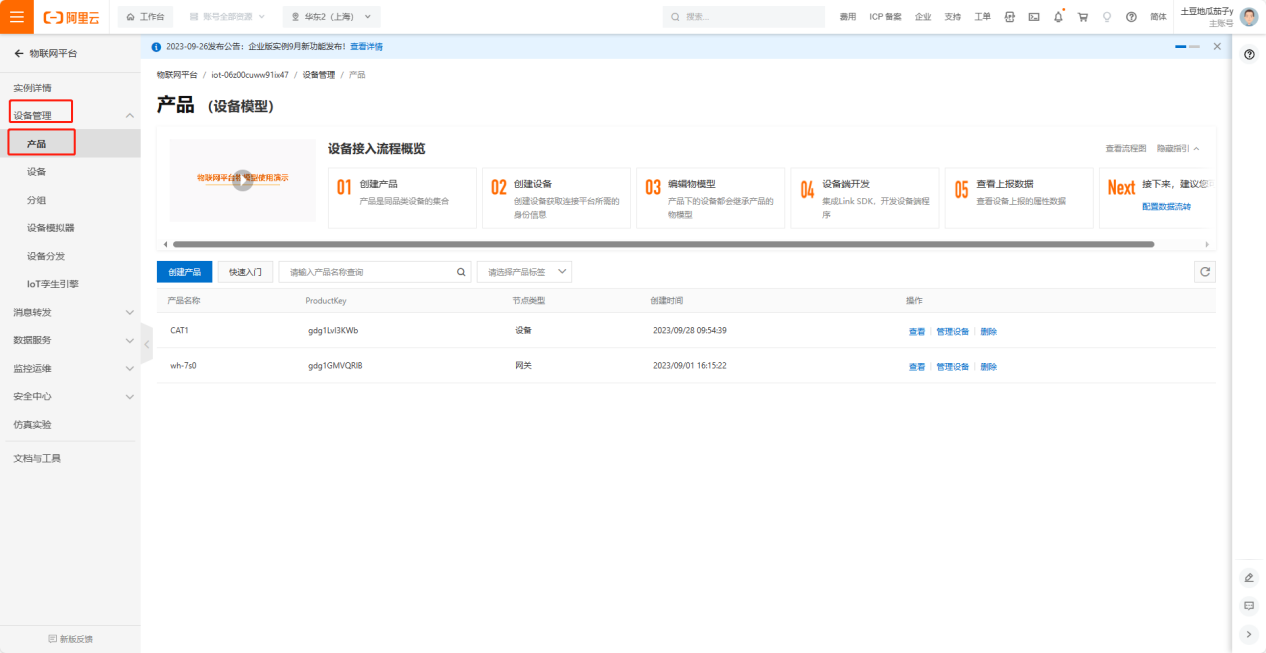

3、點擊“設備管理”---“產品”---“創建產品”

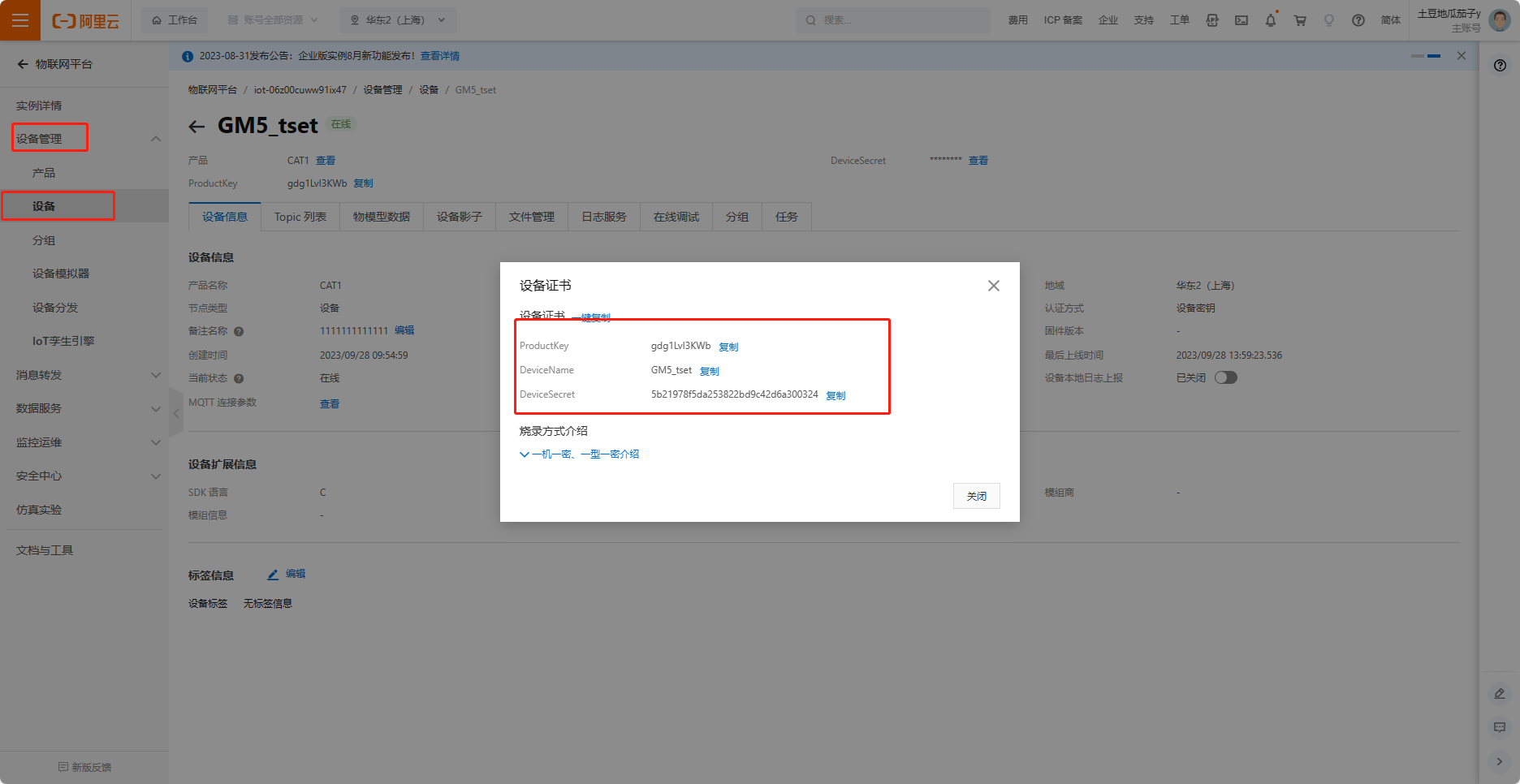

4、配置完成后，去配置“設備”，如下圖所示：

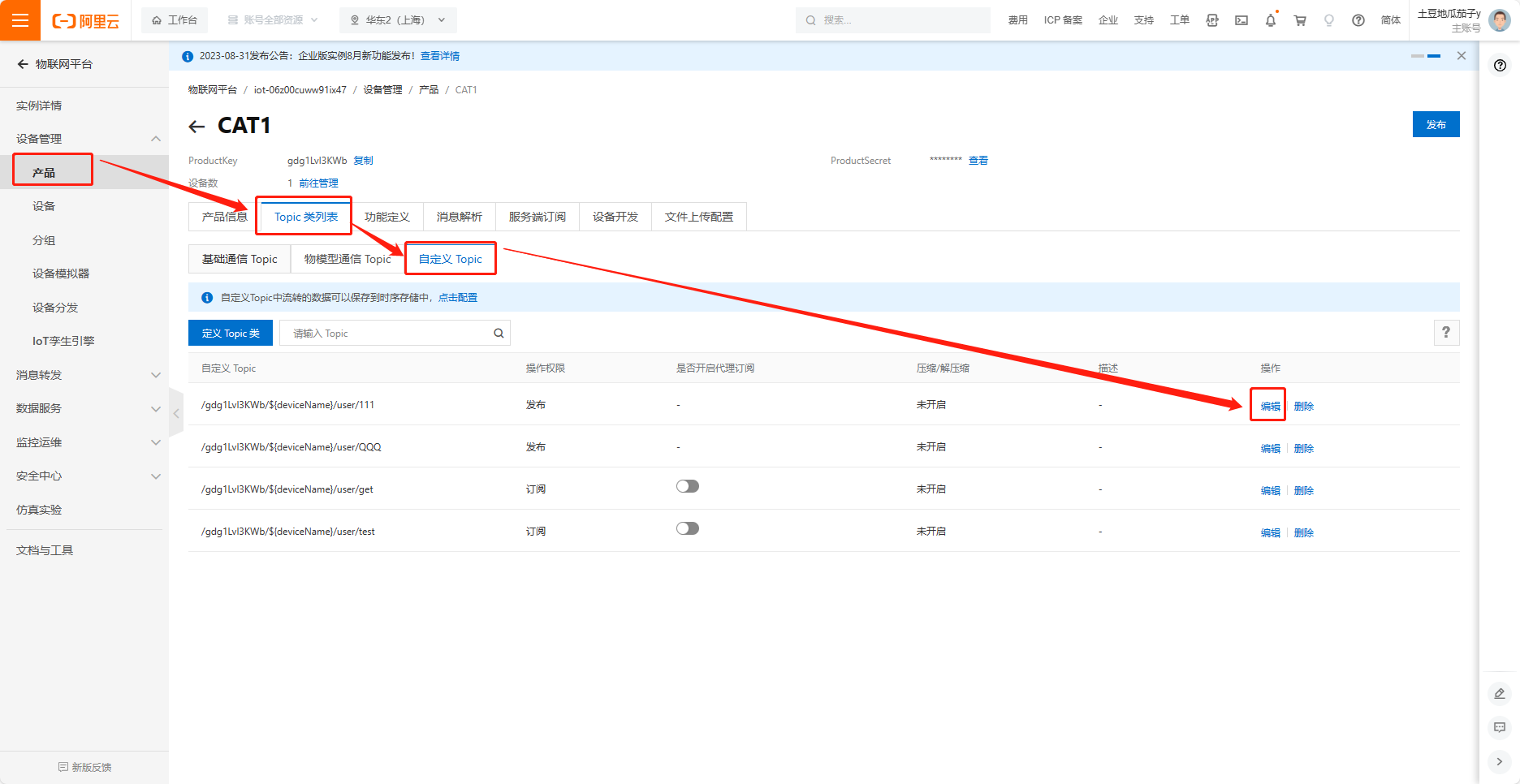

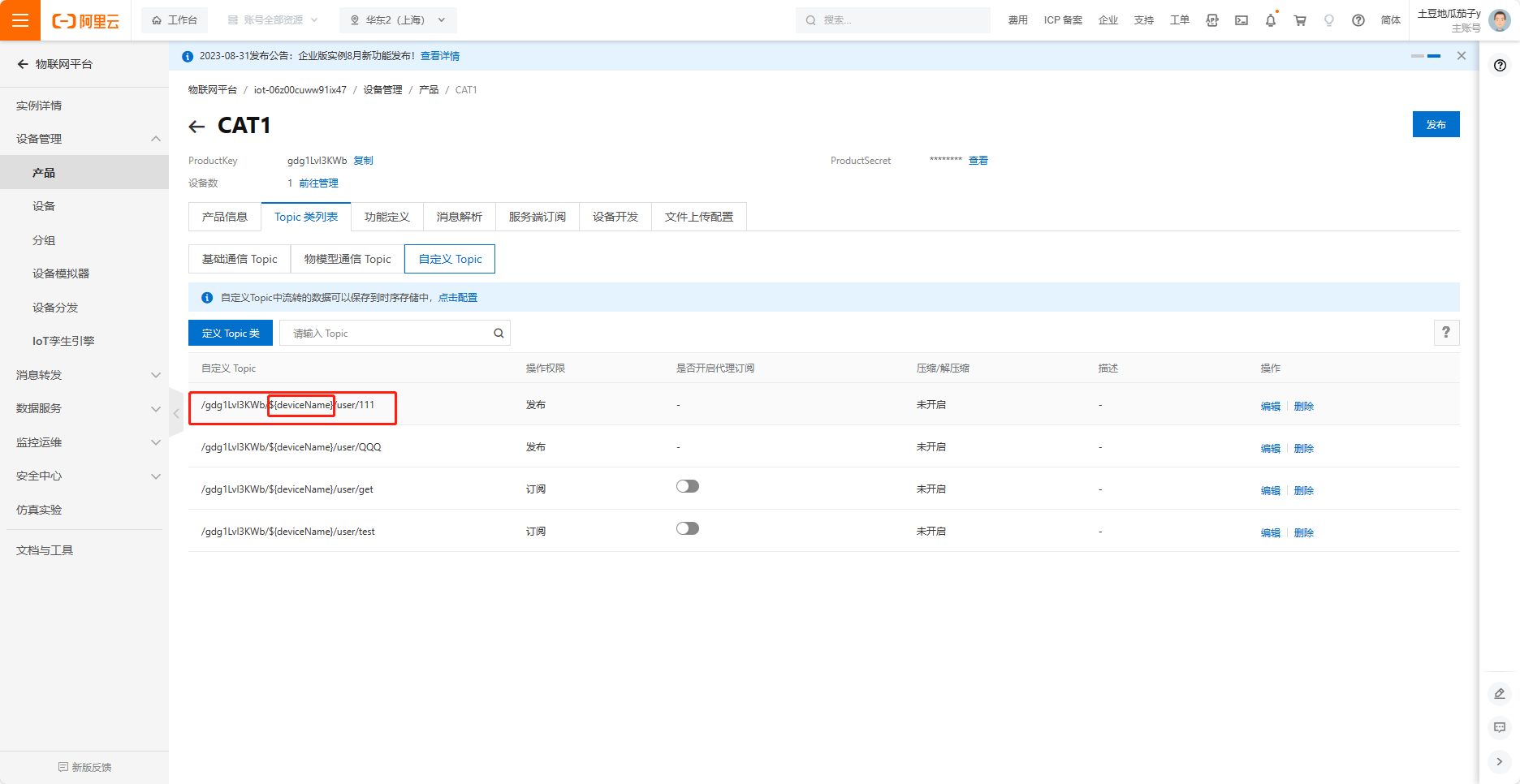

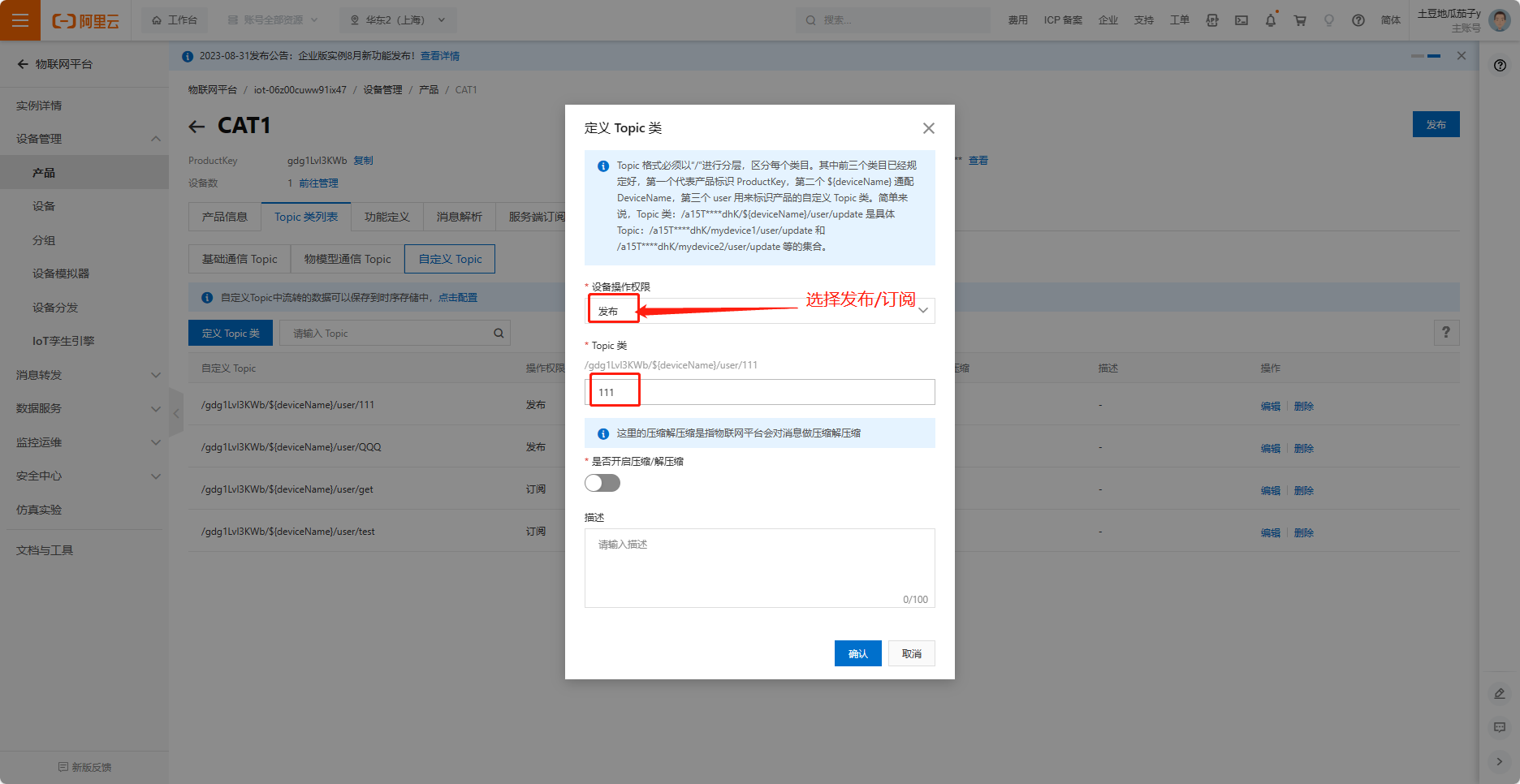

5、配置主題

四、模塊參數設置（指令設置）

1、AT+WKMOD=MQTT,ALI #此指令配置為阿里云模式。

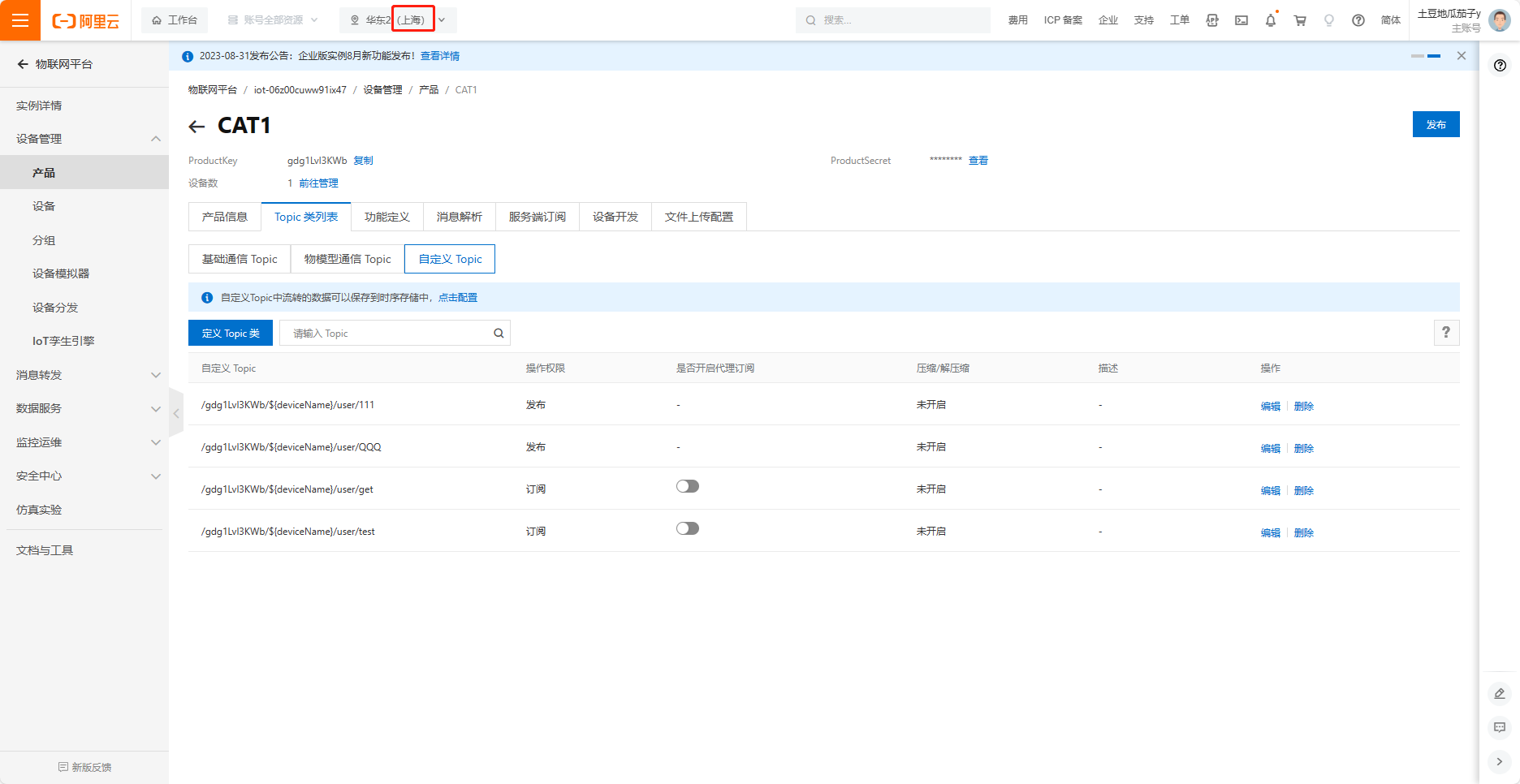

2、AT+ALIREGION=cn-shanghai #此指令設置地域信息。

3、AT+ALIPRODKEY=gdg1LvI3KWb #此指令配置阿里云上具體設備的對應的productkey

4、AT+ALIDEVSEC=5b21978f5da253822bd9c42d6a300324 #此指令配置置阿里云上具體設備對應的 DeviceSecret

5、AT+ALIDEVNAME=GM5_tset #此指令配置阿里云上的具體設備對應的 DeviceName

6、AT+ALIDEVID=12345678 #此指令配置client ID自定義即可，此處填“12345678”

7、AT+MQTTMOD=1 #此指令配置模組為分發模式，用戶可根據需要設置為透傳模式或者分發模式。

8、AT+MQTTSUBTP=1,1,/gdg1LvI3KWb/GM5_tset/user/111,0 #此步驟訂閱第一個主題。

AT+MQTTSUBTP=2,1,/gdg1LvI3KWb/GM5_tset/user/test,0 #此步驟訂閱第二個主題。

9、AT+MQTTPUBTP=1,1,/gdg1LvI3KWb/GM5_tset/user/111,0,0 #此步驟發布第一個主題。

AT+MQTTPUBTP=2,0,/gdg1LvI3KWb/GM5_tset/user/QQQ,0,0 #此步驟發布第二個主題。

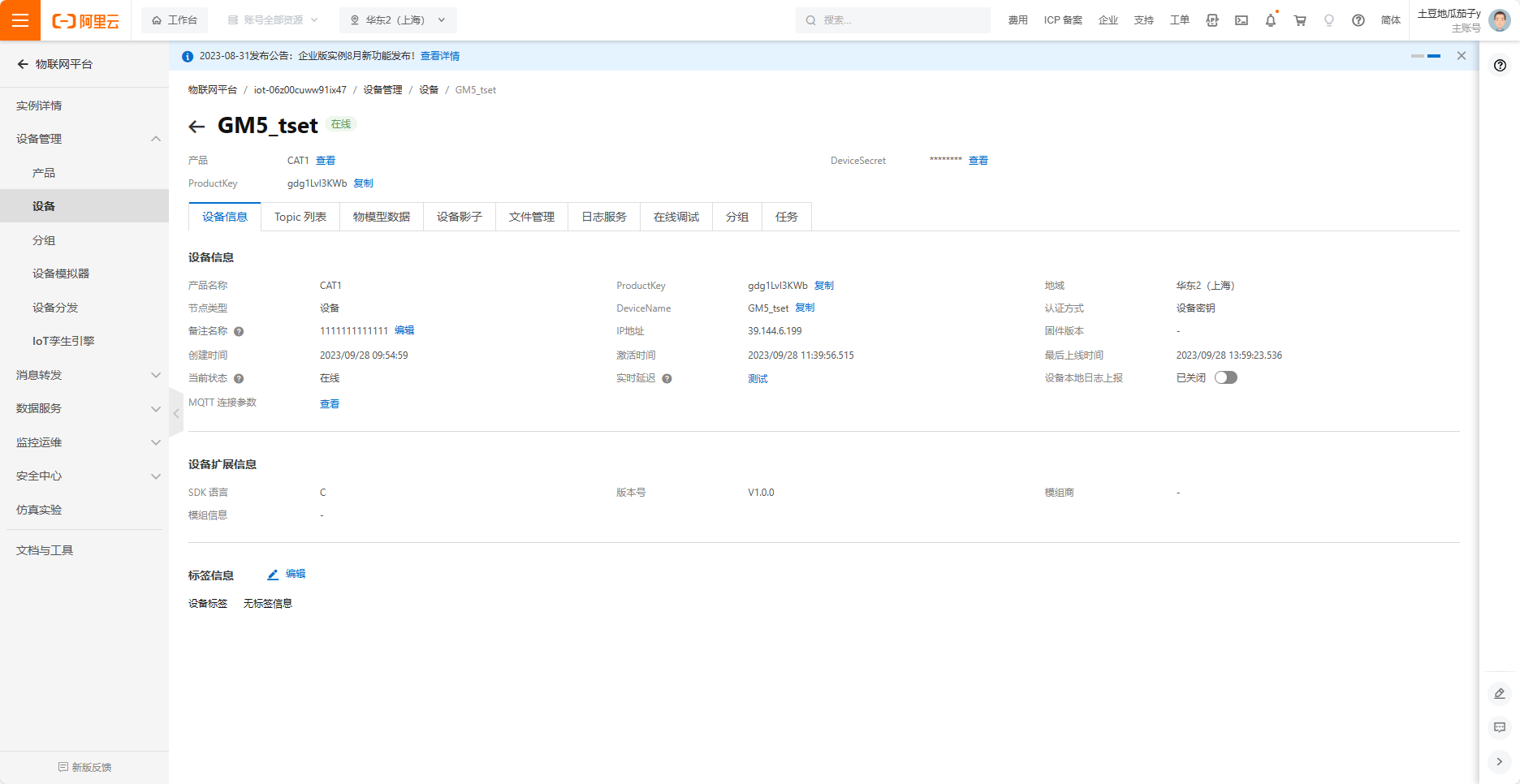

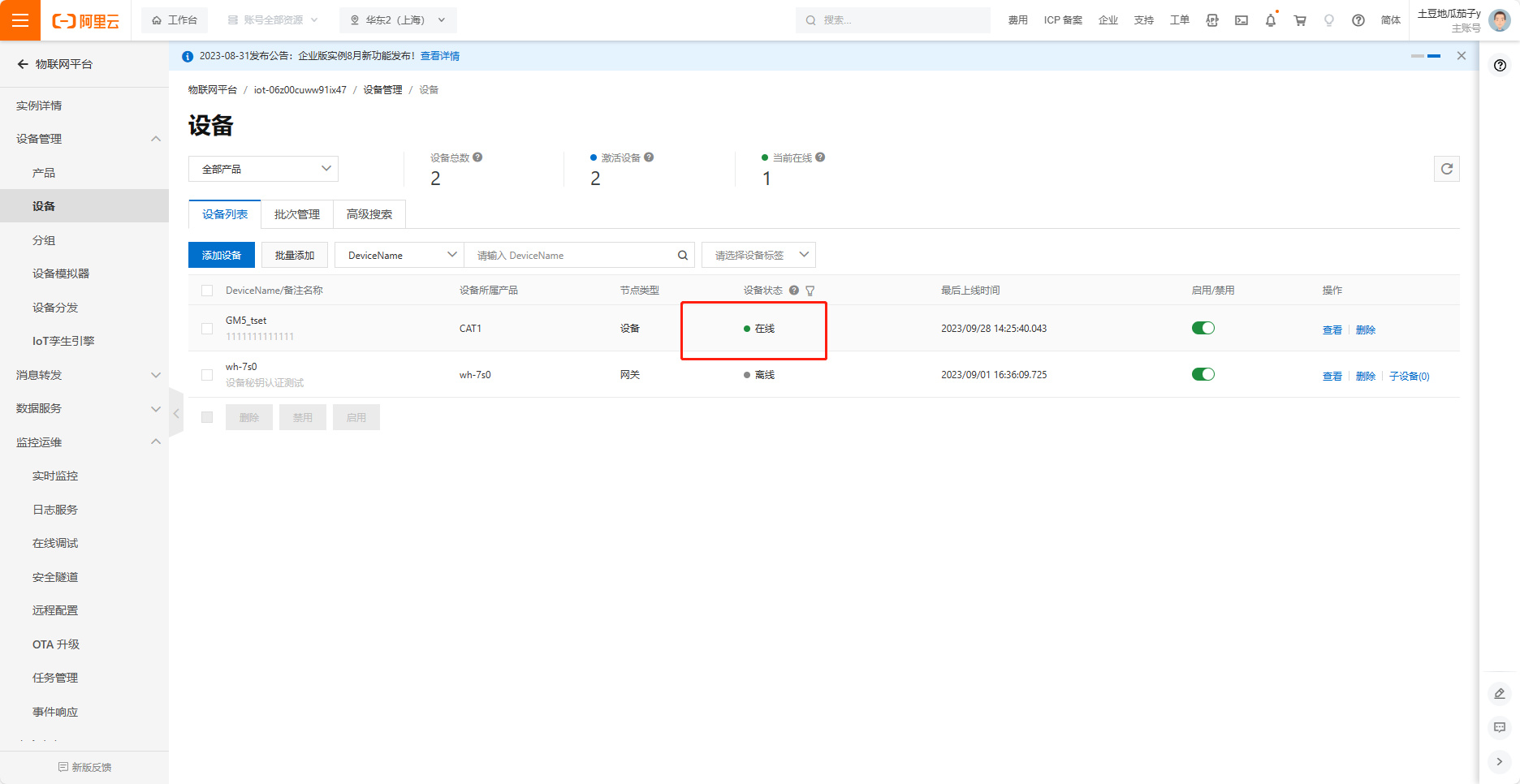

10、配置完成后保存重啟，即可看到設備在線。

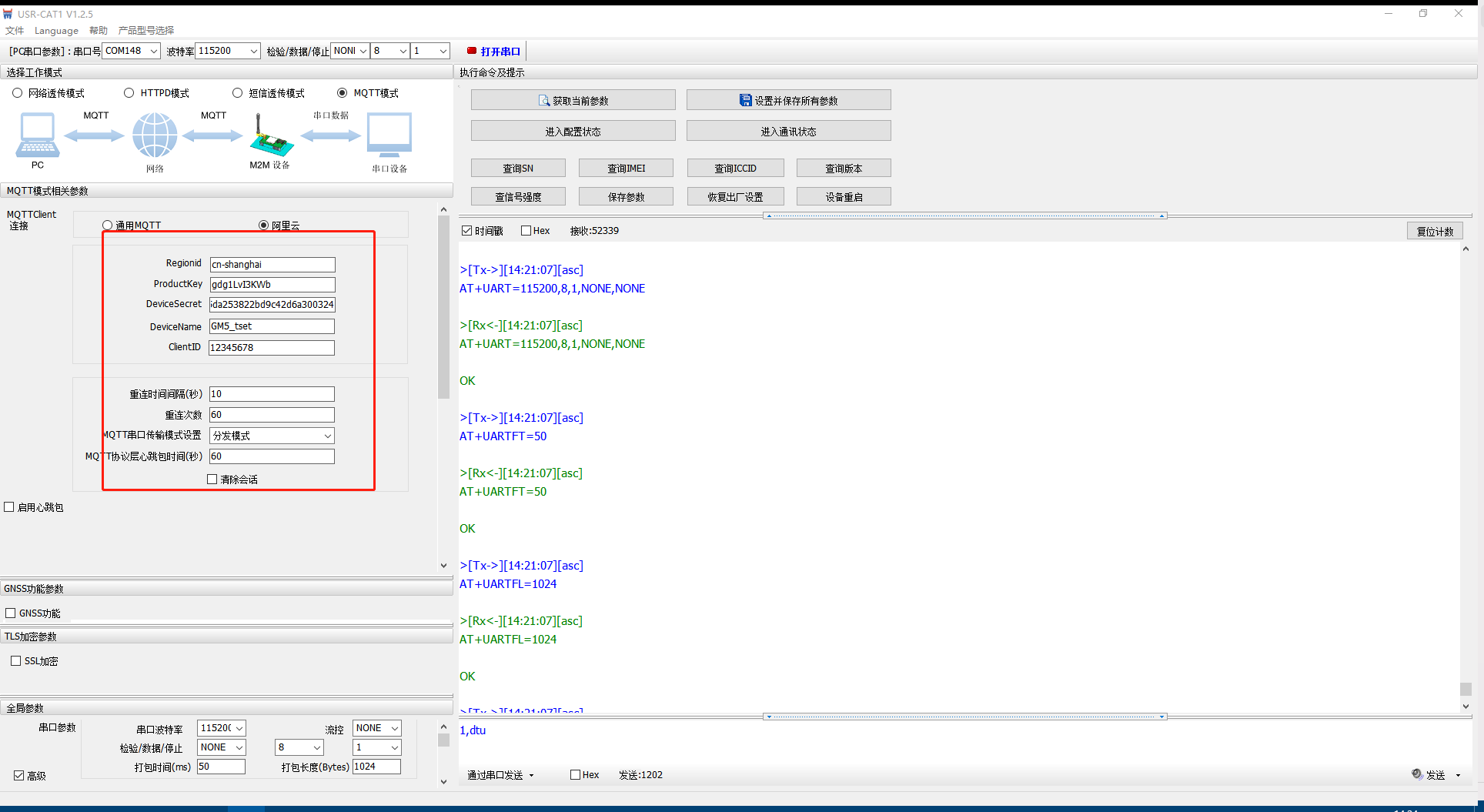

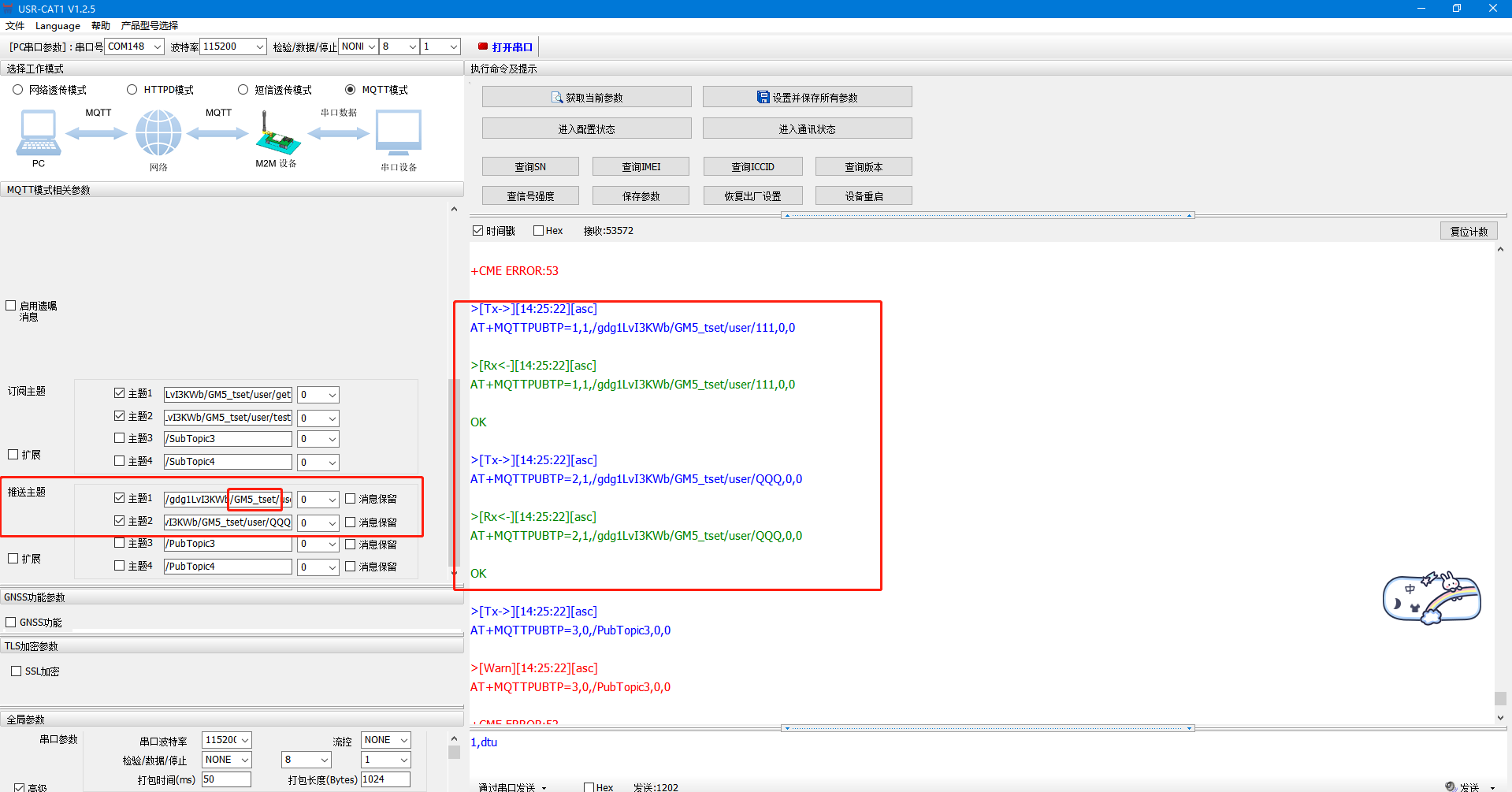

下圖為上位機軟件設置：

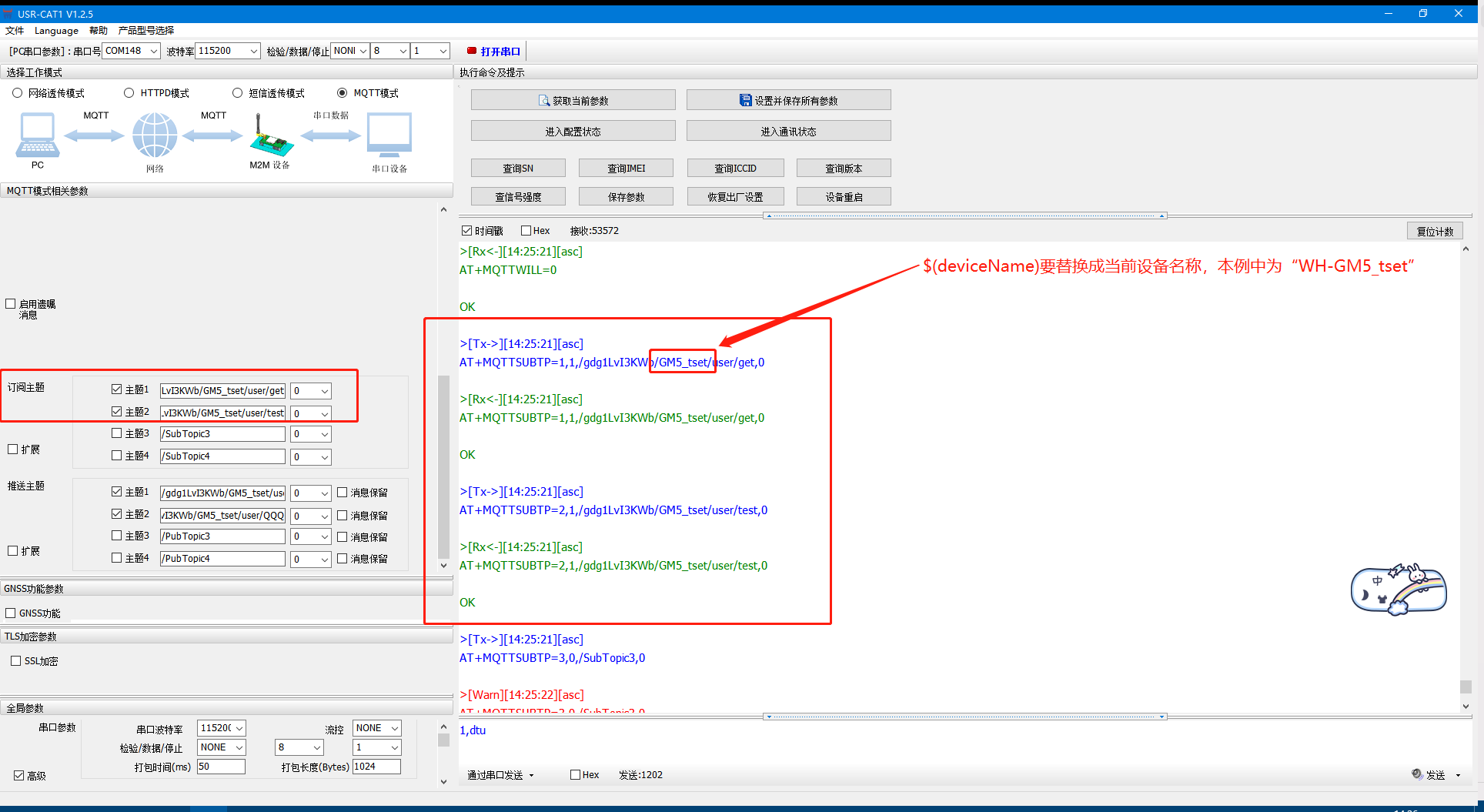

如下圖所示，主題改成設備名稱：

發布主題也是一樣，不再贅述

五、功能調試

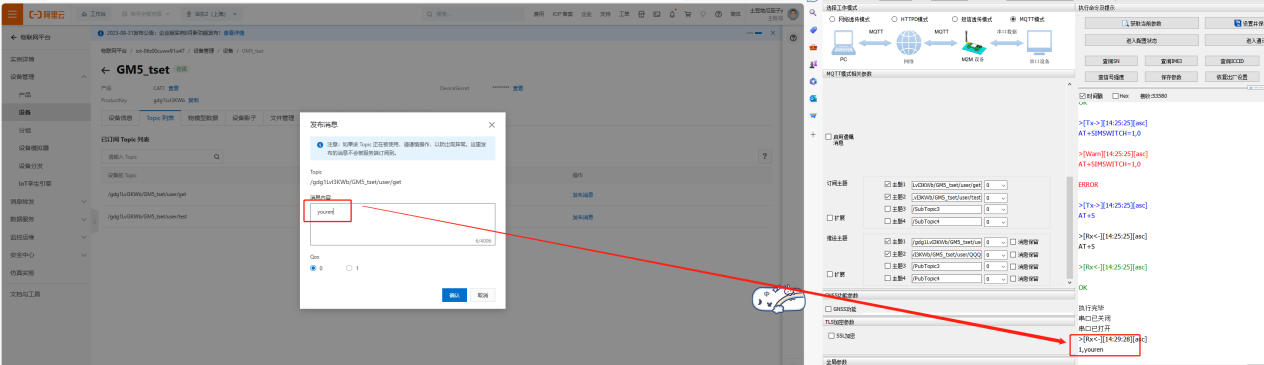

阿里云推送數據給模塊

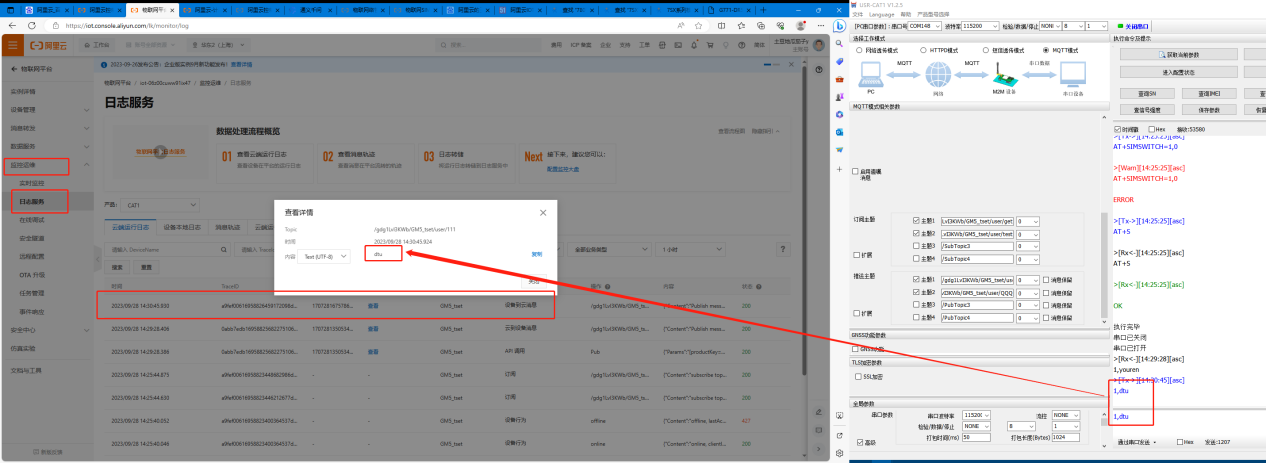

模塊推送數據給阿里云

具體可參考G780S的鏈接阿里云案例（更為詳細）。

注：訂閱發布主題配置： 阿里云中操作權限為“發布”的主題，填寫到設備的“推送主題”配置中，操作權限為“訂閱”的主題，填寫到設備的“訂閱主題” 配置中，$(deviceName)要替換成當前設備名稱?。。。?！

編寫人：王玉雪 編寫日期：2024-03-25

審核人：金志方 審核日期：2024-04-07

訂正版本：V1.0 訂正內容：初稿
