一、資料下載

USR-M100說明書：http://imbacareer.com.cn/Download/1202.html

設置軟件：http://imbacareer.com.cn/Download/1213.html

串口調試工具：USR-TCP232-Test-V1.3，下載鏈接：http://imbacareer.com.cn/Down/Software/USR-TCP232-Test-V1.3.exe

二、硬件連接

1、所需物品
USR-M100 一臺

USB-RS485 串口線一根

網線一根

12V/1A 電源適配器一個

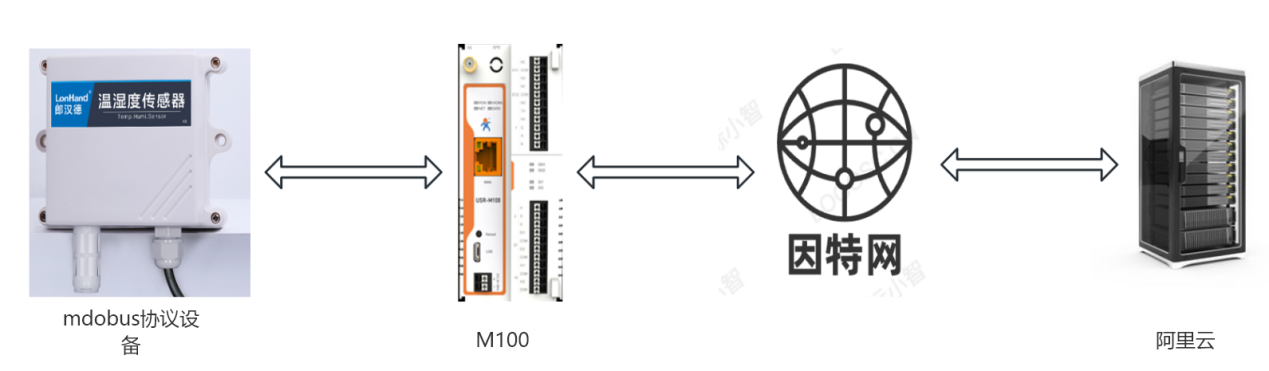

2、連接拓撲
USR-M100的485口用USB-RS485串口線接電腦，打開modbus slave軟件用來模擬終端設備，用12V電源適配器給M100供電，配置M100作為主站。通過串口采集modbus數據，以json格式上報到阿里云。

三、云端配置

1、登錄

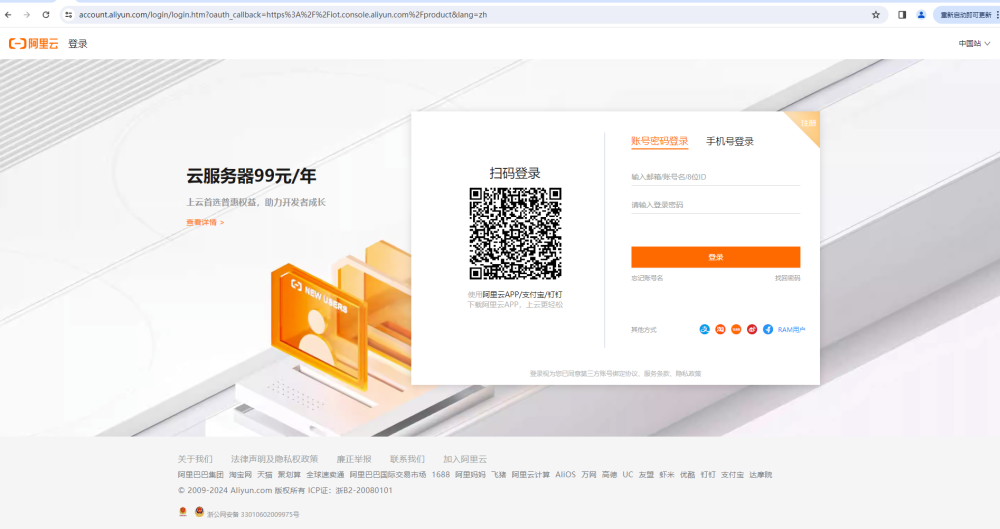

（1）登錄阿里云平臺：https://iot.console.aliyun.com/product

（2）登錄賬號和密碼

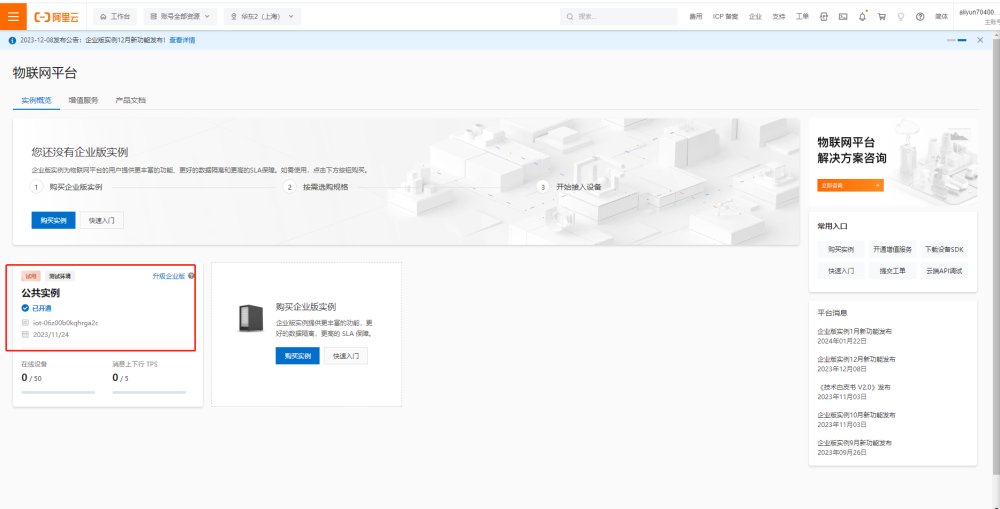

（3）在“物聯網平臺”界面找到“公共實例”，開通后進入界面

2、創建產品

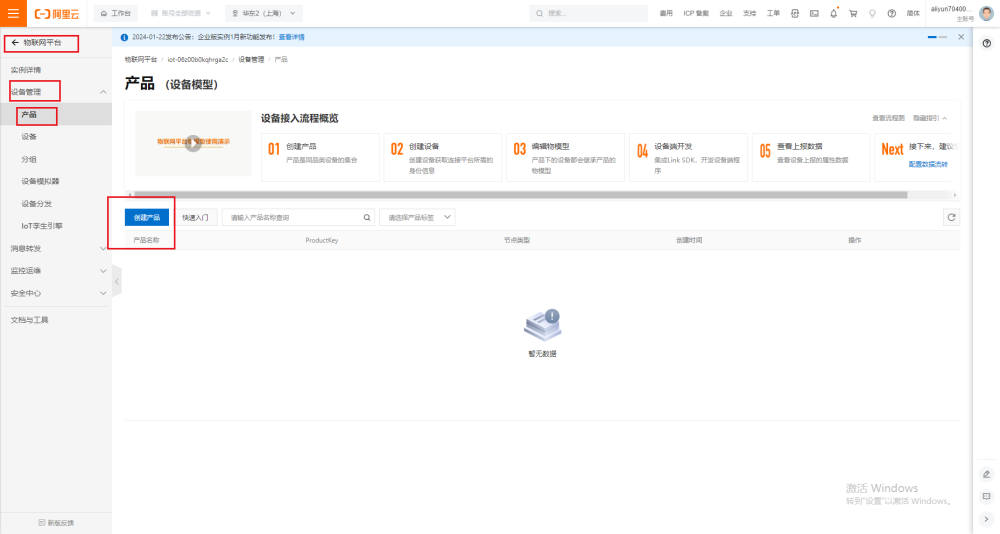

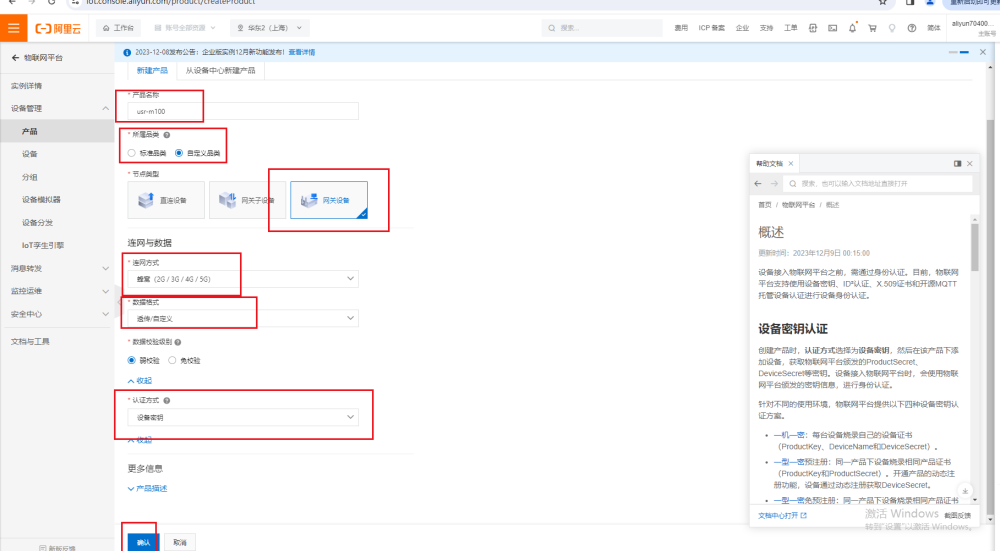

（1）在“物聯網平臺”界面，找到“設備管理->產品”，點擊“創建產品”。
“產品名稱”可自定義，例“usr-m100”
“所屬品類”選擇“自定義品類”
“節點類型”選擇“網關設備”
“連網方式”選擇“蜂窩（2G/3G/4G/5G）”
“數據格式”選擇“透傳/自定義”
“認證方式”選擇“設備秘鑰” ?點擊“確定”，完成設置

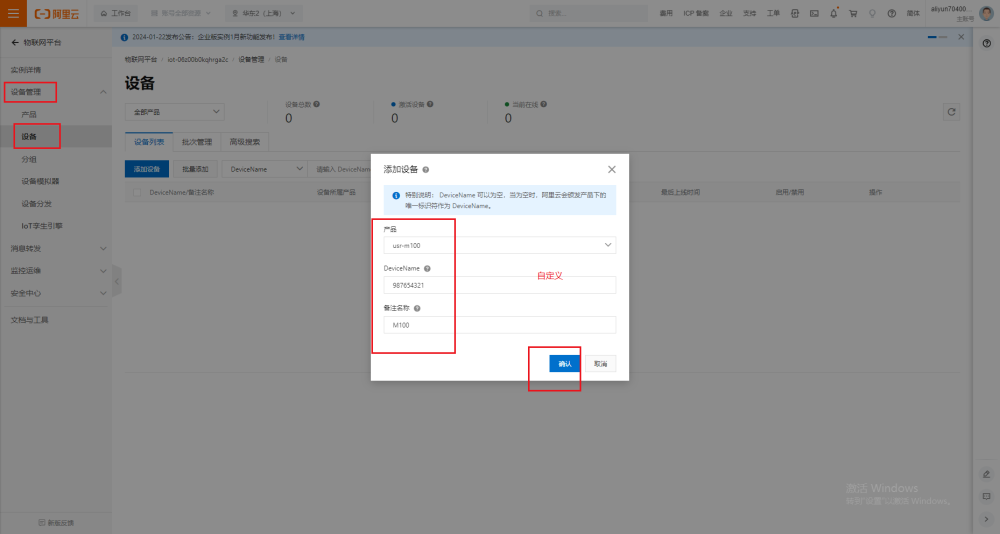

3、創建設備 產品選擇之前添加的產品“usr-m100”
“DeviceName”自定義填寫，例“987654321”
“備注名稱”自定義，例“M100” ?點擊“確認”完成設置

4、添加主題

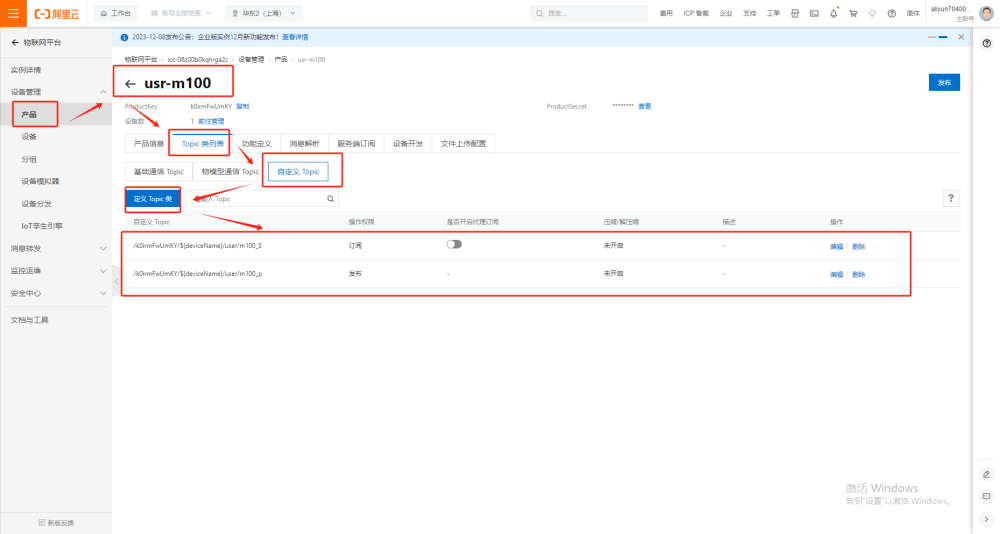

在產品界面，找到新添加的產品，打開后，找到“Topic 類列表->自定義 Topic”，點擊“定義 Topic 類”進行主題添加

四、設備配置

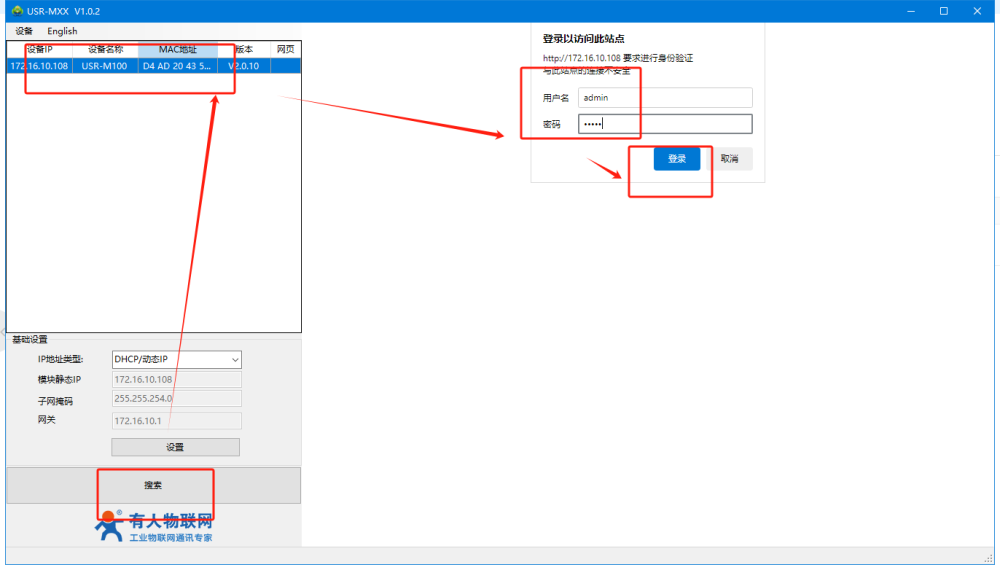

1、M100和電腦通過網口接到同一個路由器上，用M100的設置軟件搜到設備，進入內置網頁

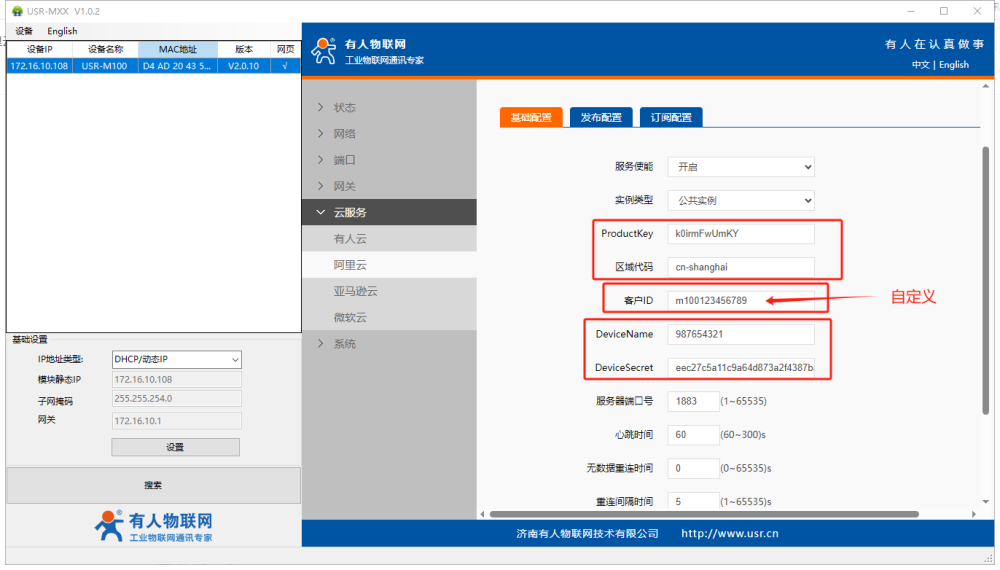

2、阿里云參數配置：云服務->阿里云-》基礎配置，配置阿里云接入的基本參數

地域信息：cn-shanghai

產品密鑰：配置與阿里云的 ProductKey 配置一致，填“k0irmFwUmKY”

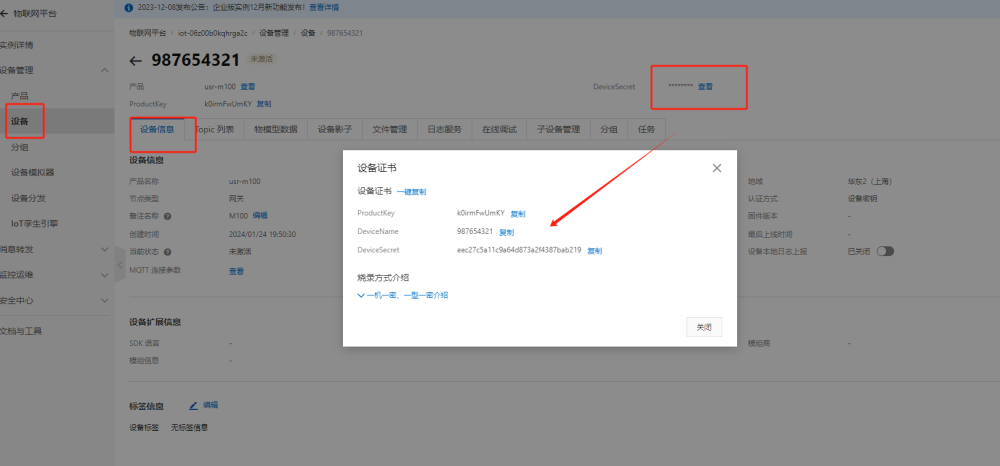

設備秘鑰：可從阿里云上查看 DeviceSecret，填寫“eec27c5a11c9a64d873a2f4387bab219”

設備名稱：配置與阿里云上的 DeviceName 一致為“987654321”

設備 ID：自定義即可，設置復雜一點避免沖突，比如填“m100123456789”

保存

3、配置編輯采集的數據和訂閱、發布主題（注意是在邊緣采集上報里配置，不要在阿里云里配置）

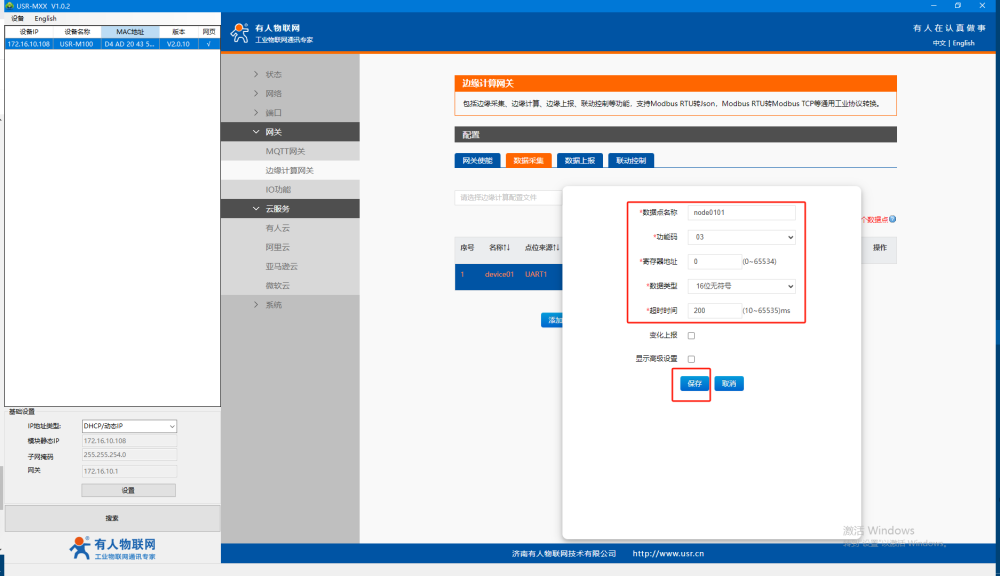

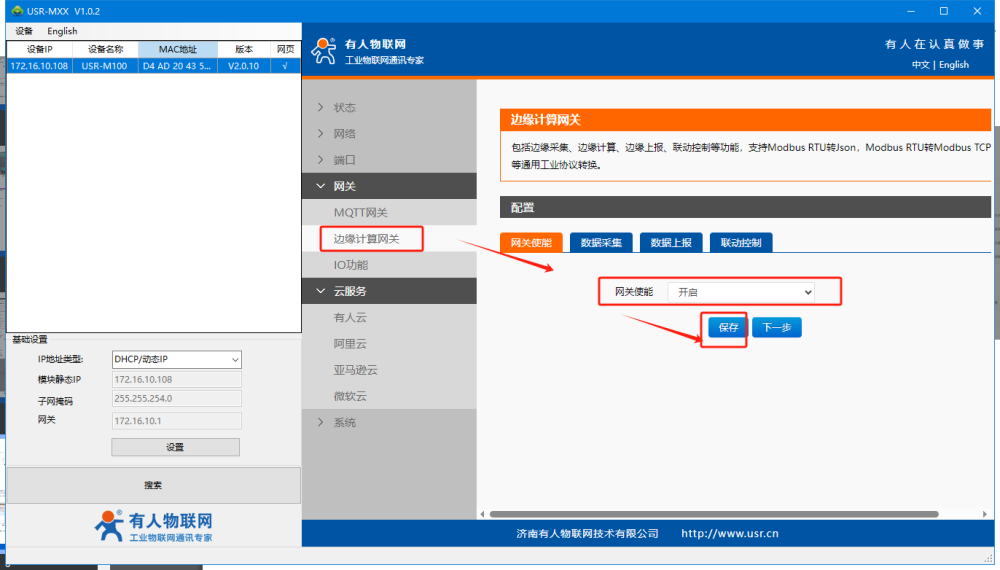

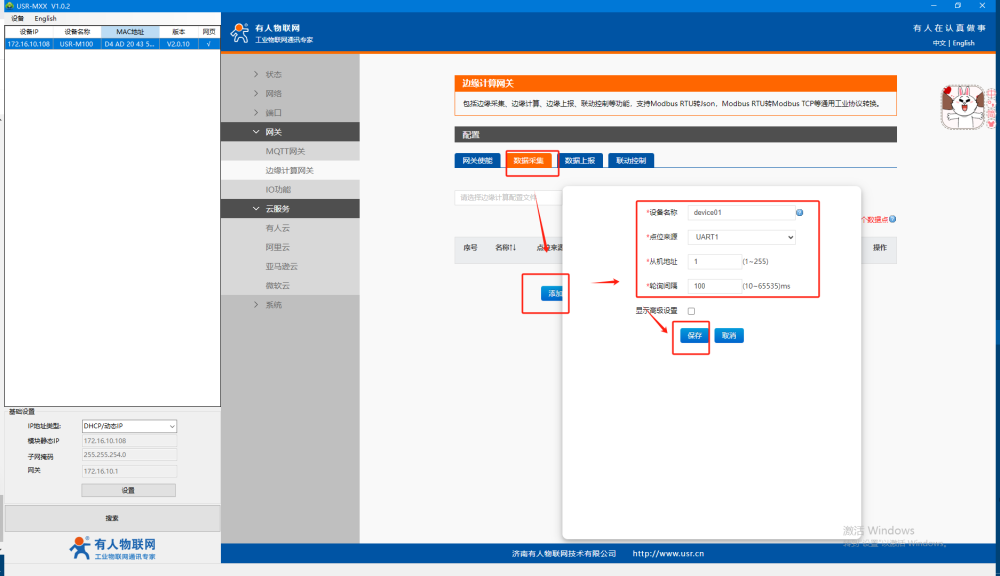

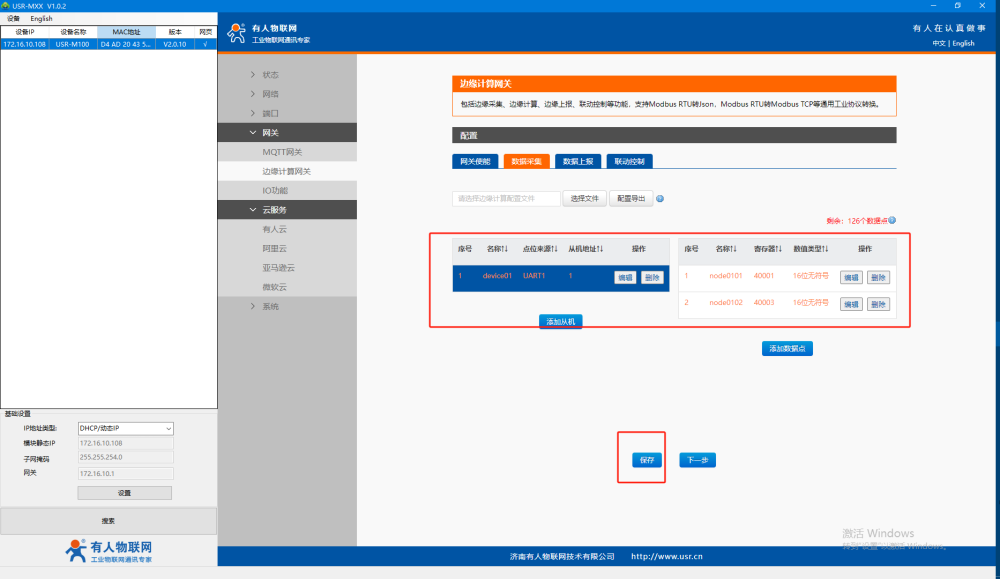

(1)添加采集的modbus點位網關使能：開啟數據采集：添加要采集的從機設備（測試用modbus slave模擬，從機地址1），添加采集的寄存器地址40001和40002（實際用于根據真實設備添加從機和點位）

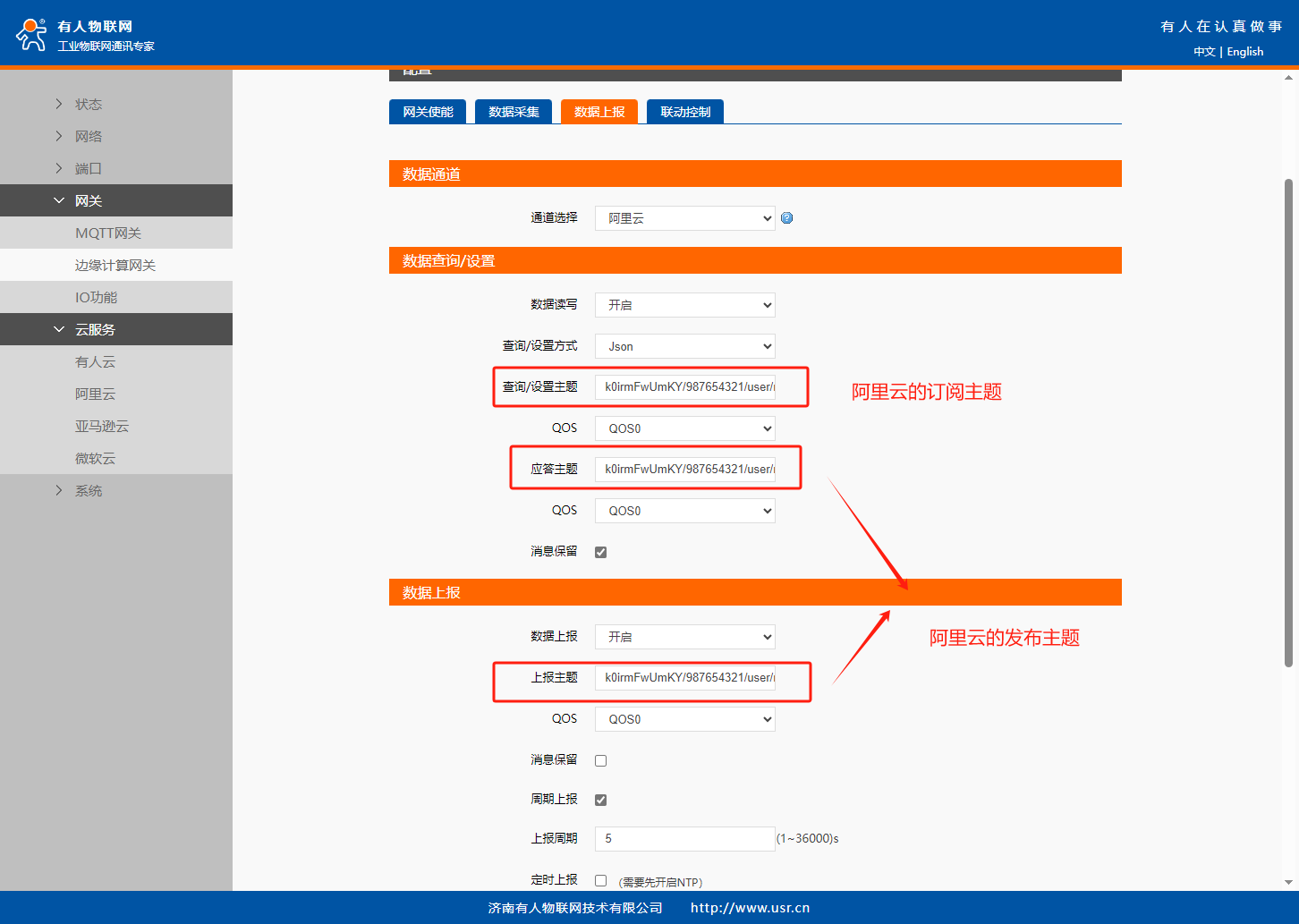

（2）配置數據上報通道選擇：
阿里云數據讀寫：開啟查詢/設置方式：自定義

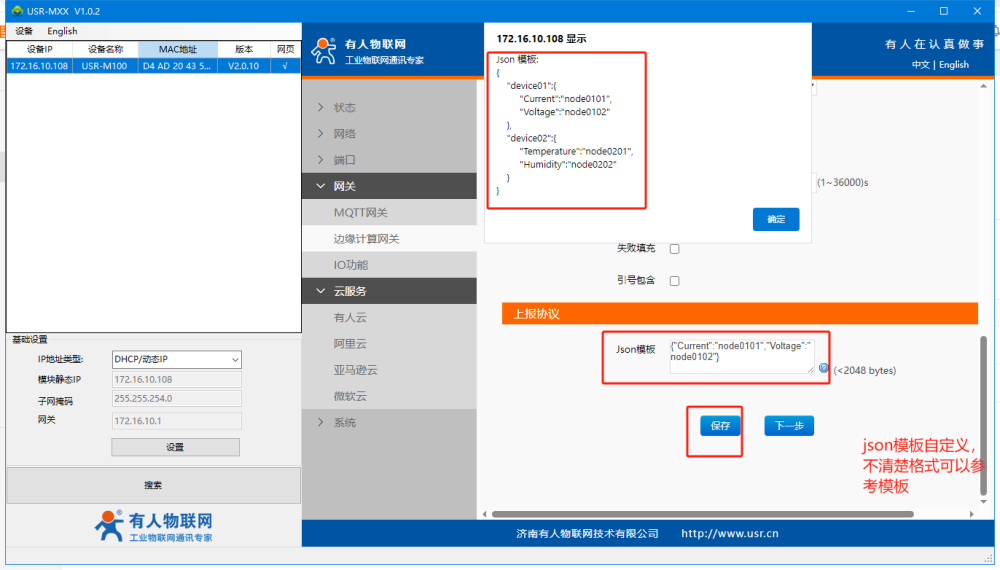

測試選擇json查詢/設置主題：阿里云設置的訂閱主題：k0irmFwUmKY/987654321/user/m100_p
上報主題：阿里云的發布主題：k0irmFwUmKY/987654321/user/m100_S

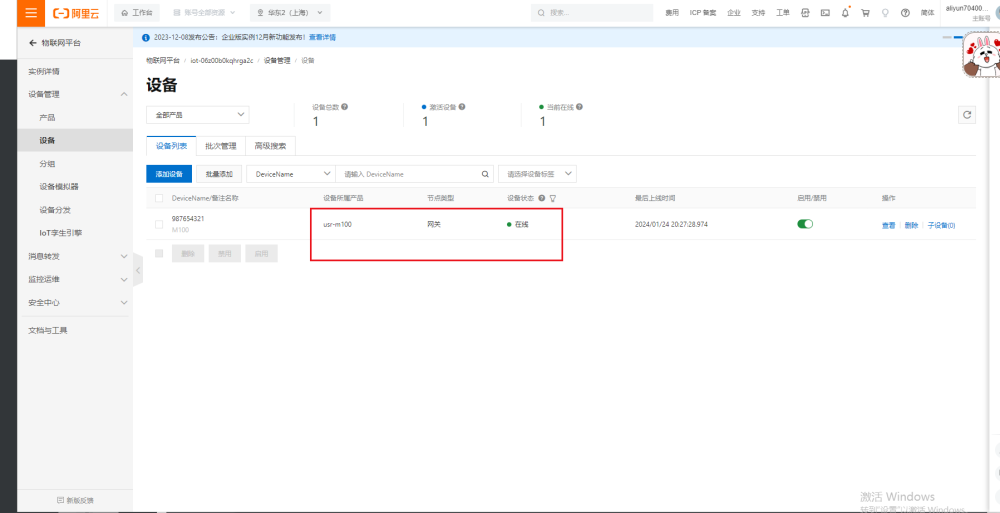

（3）配置完成后可以看到阿里云上設備在線

（4）參數上報，用modbus slave模擬串口設備，上報數據

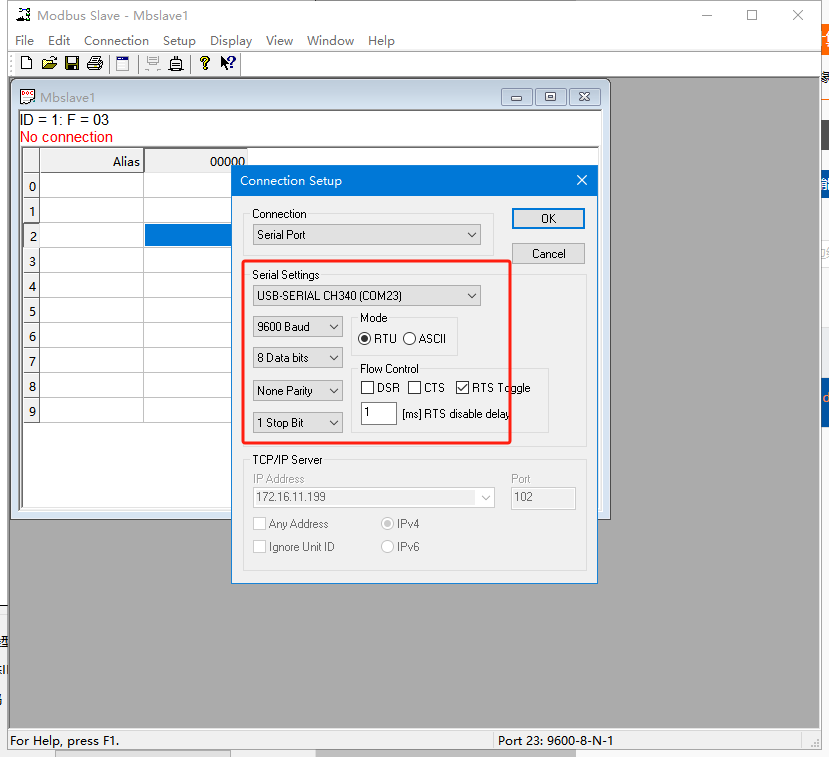

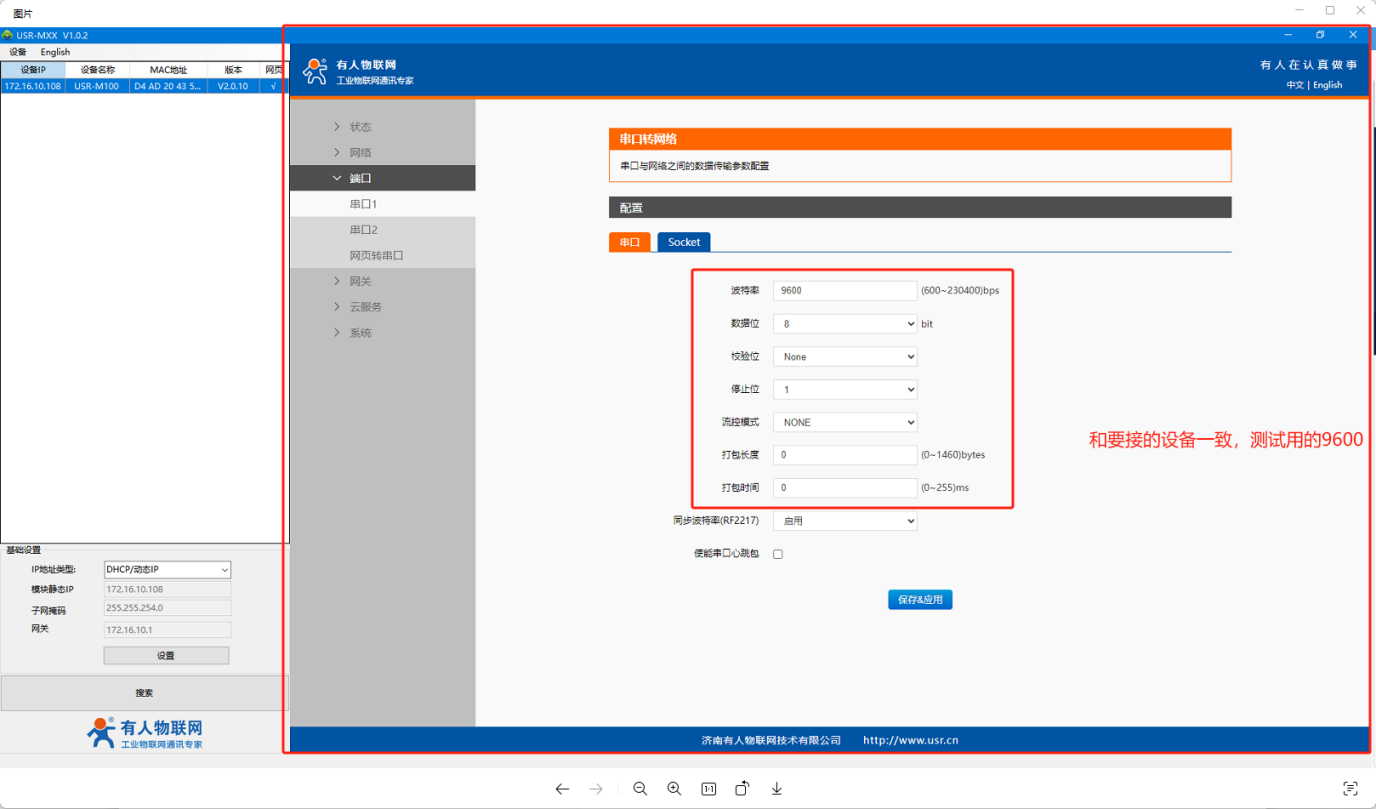

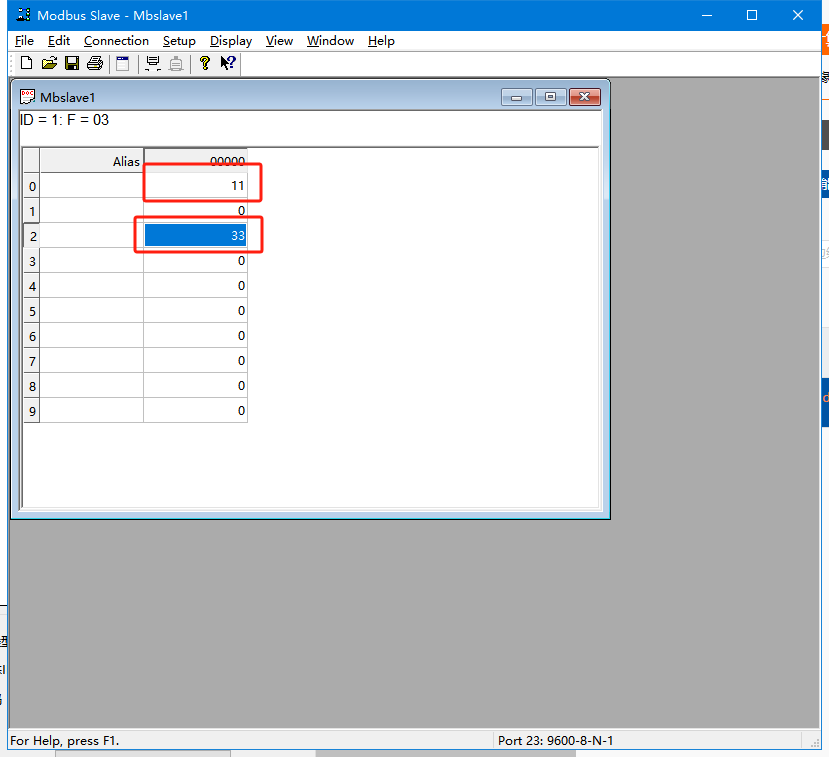

M100的串口參數是9600，N,8,1 用modbus slave打開：

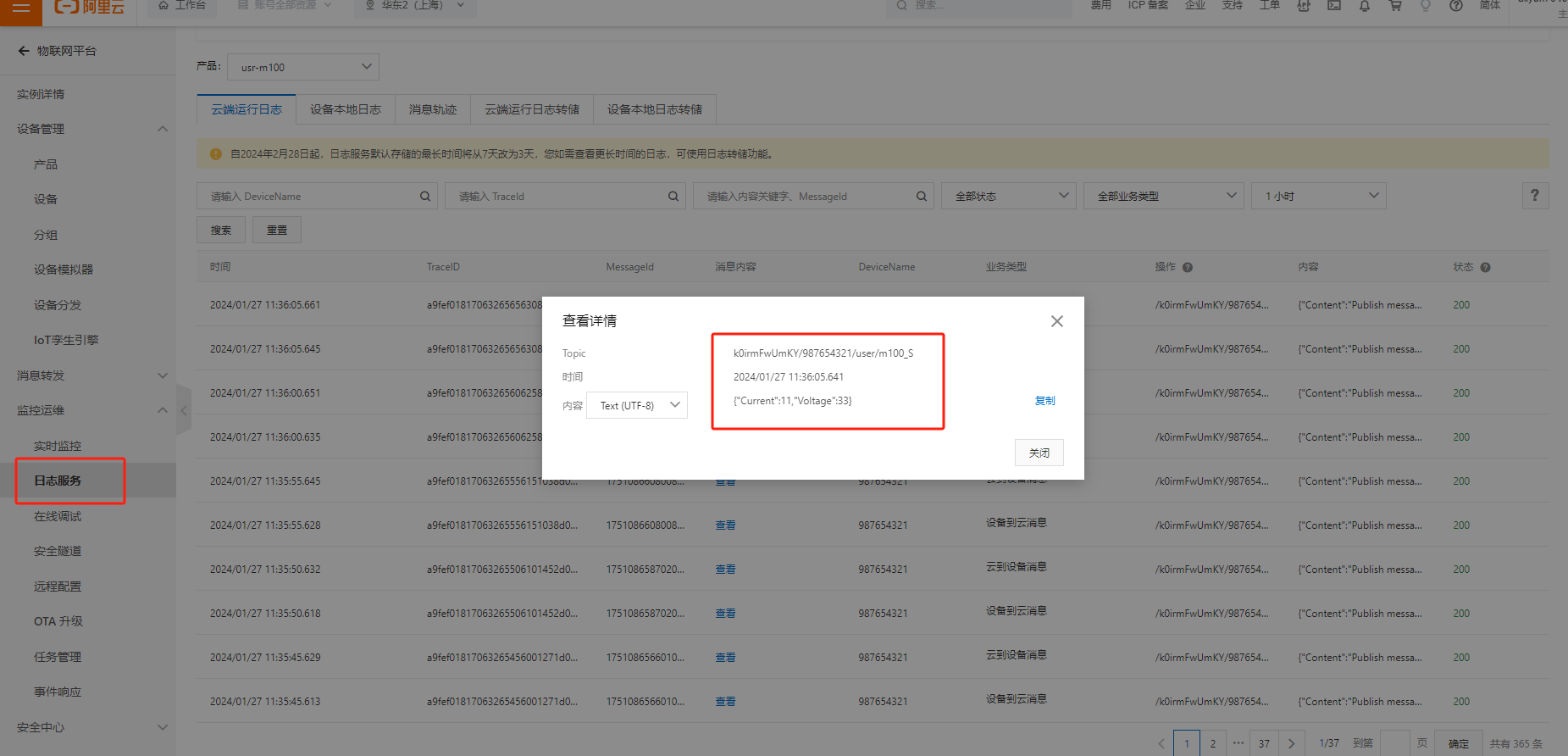

測試用的40001和40003這2個寄存器，寫入2個值，可以看到M100采集上報到云端的數據。

編寫人：李慧穎 編寫日期：2024-01-27

審核人：金志方 審核日期：2024-01-27

訂正版本：V1.0 訂正內容：初稿
