?、資料下載

USR-M100說明書：http://imbacareer.com.cn/Download/1202.html

設置軟件：http://imbacareer.com.cn/Download/1213.html

?、準備?作

1、產品準備

USR-M100產品 數量1個

電源適配器 12V 數量1個

電腦數量1臺|

232或者485轉usb線 數量1條
tcp服務器

2、連接拓撲

USR-M100的485口和645-07的電表A-A,B-B，用12V電源適配器給M100供電，配置M100作為主站。通過串口采集645電表數據，以json格式上報到tcp服務器

三、測試步驟

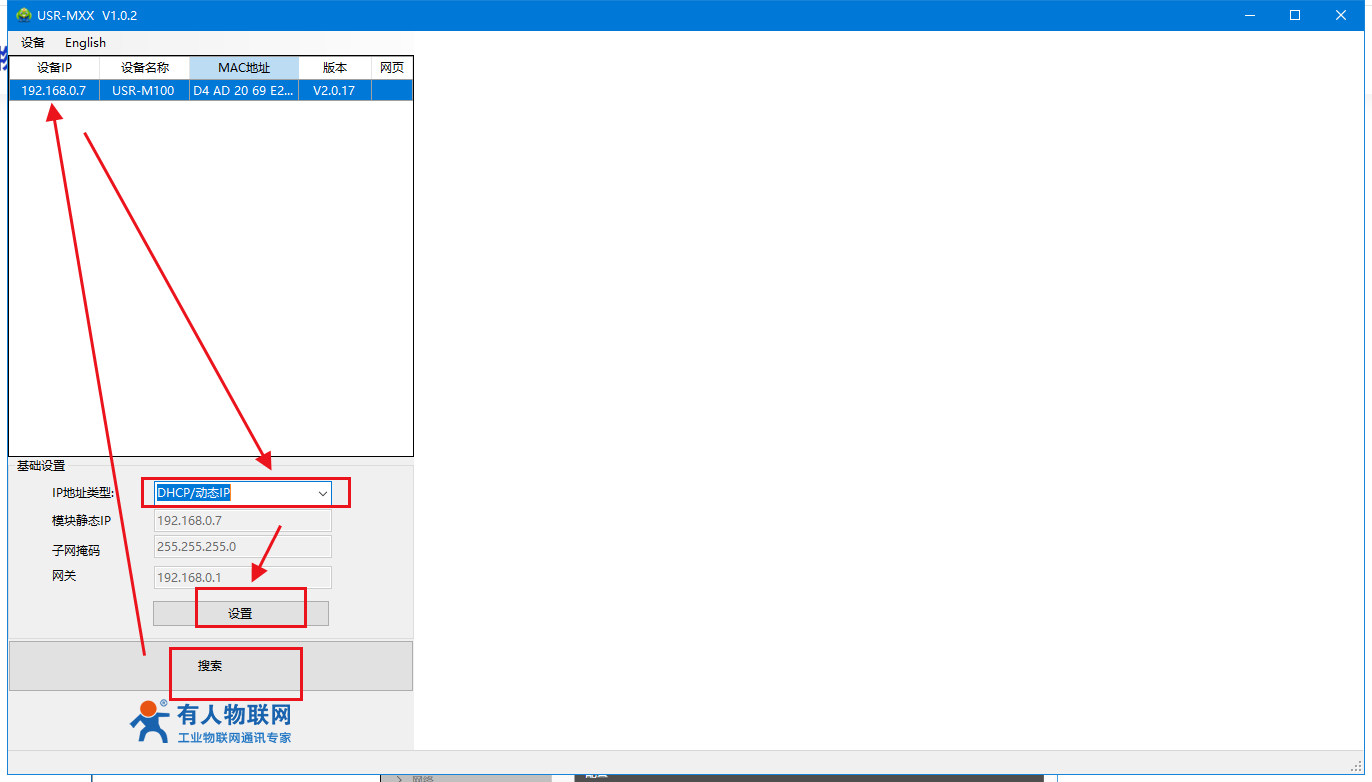

1、電腦和M100網口可以接到在同一個路由器上，?設置軟件搜索到M100設備。修改M100的ip動態獲取路由器分配的?絡，然后設置重新搜索，可以看到獲取的動態ip

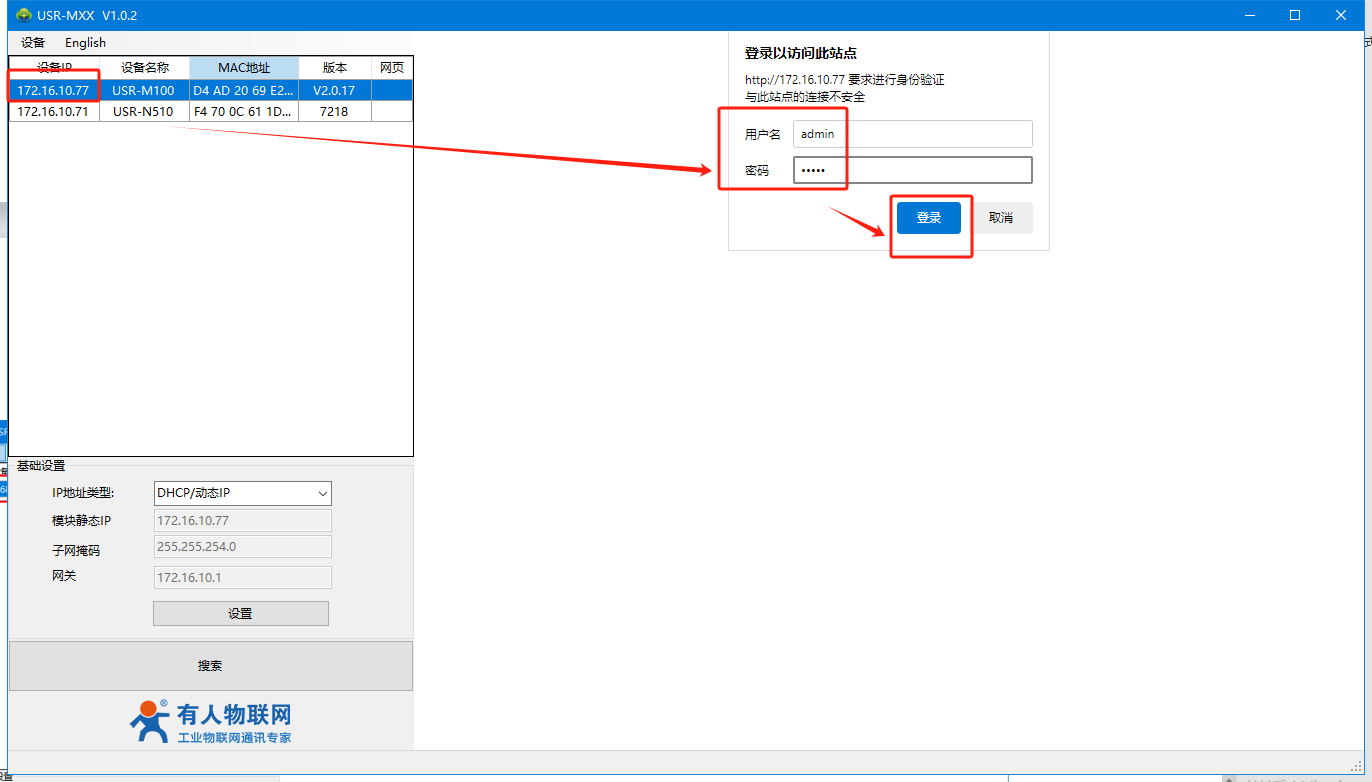

2、選中設備ip。?戶名和密碼都是admin，可以進?內置??

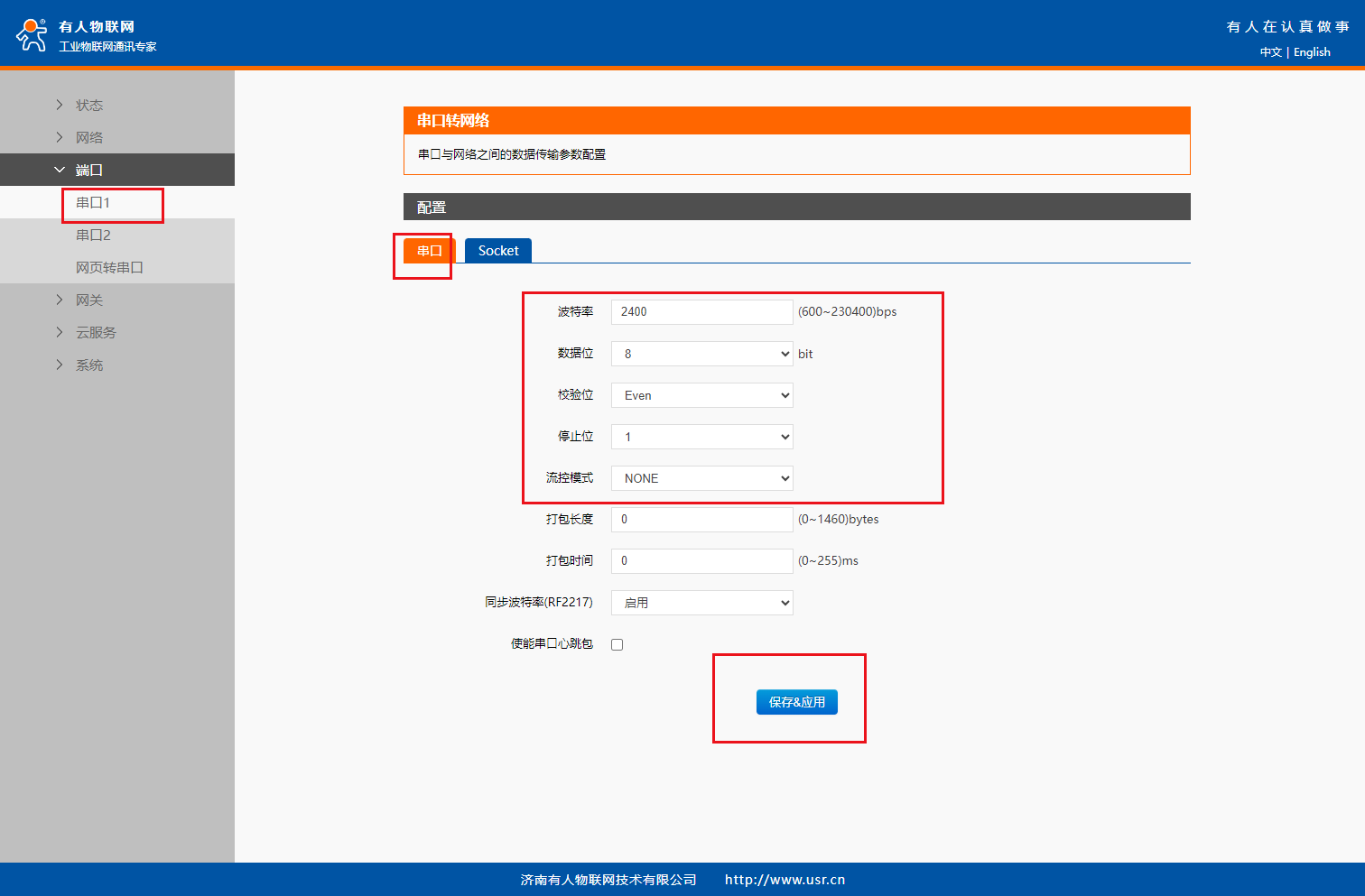

3、波特率改成和要接的電表設備?致。保存——繼續配置
測試的電表串口參數：2400，EVEN,8,1

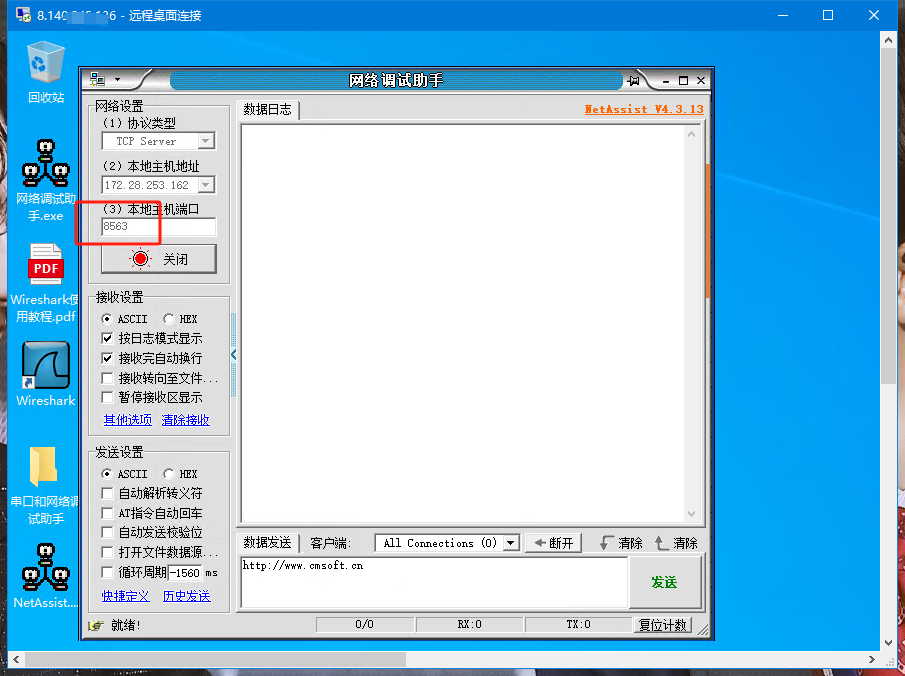

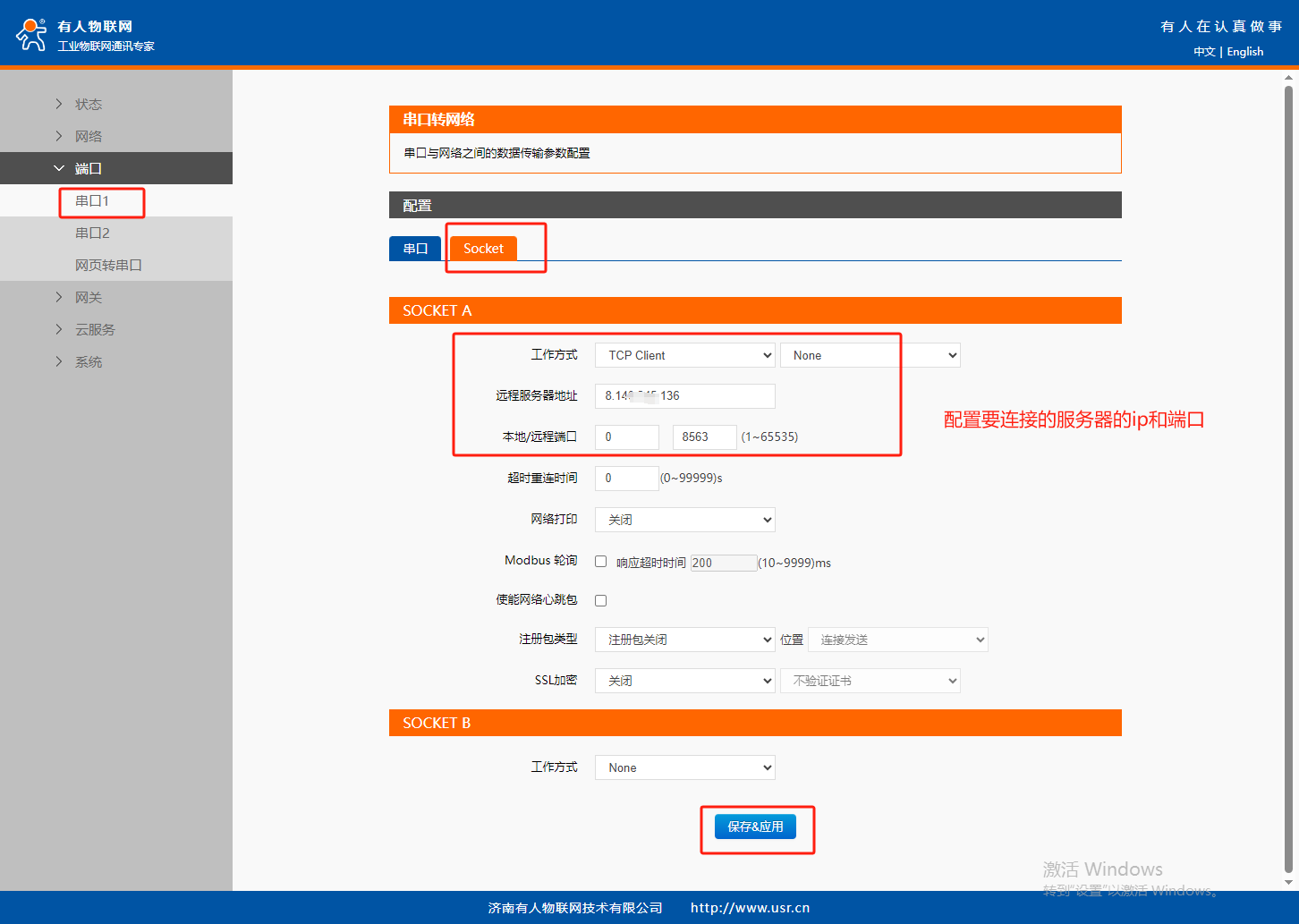

4、配置socket連接tcp服務器的參數，保存，繼續配置注意，實際應用中填您自己服務器的ip和端口

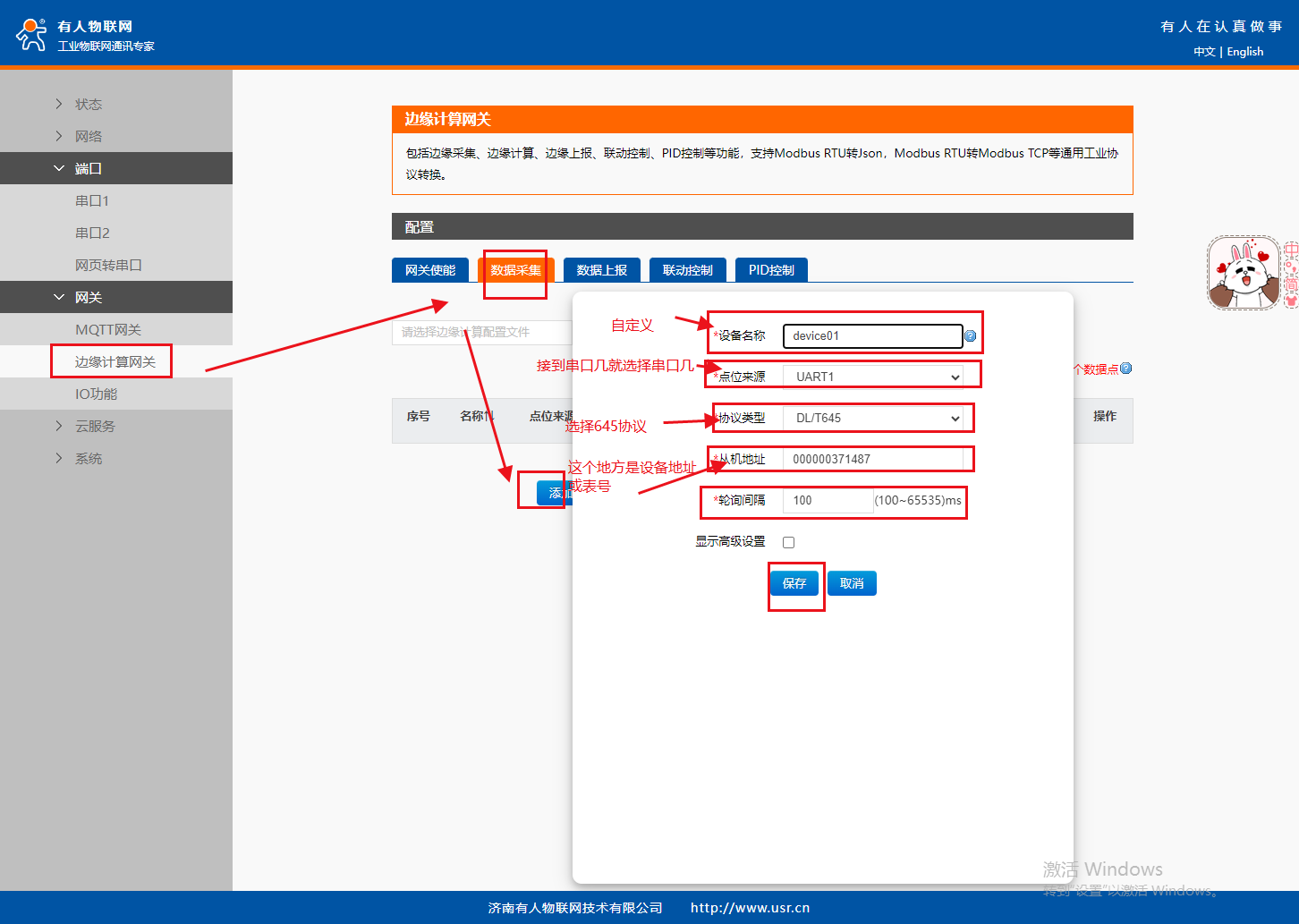

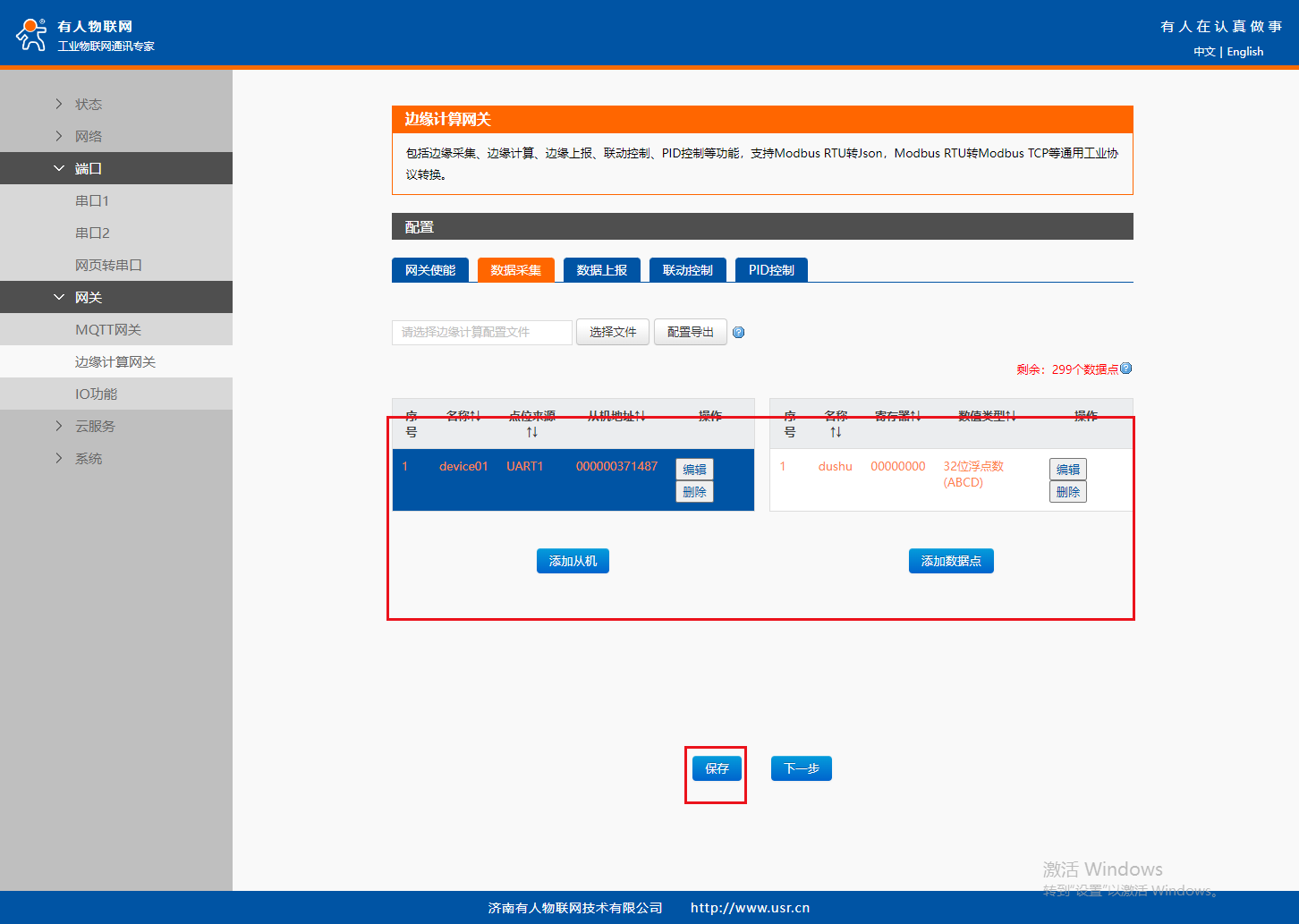

5、配置開啟邊緣采集?關，數據采集配置添加點位。把要采集的645-07協議電表注意：功能碼和數據類型定死的，可以忽略配置

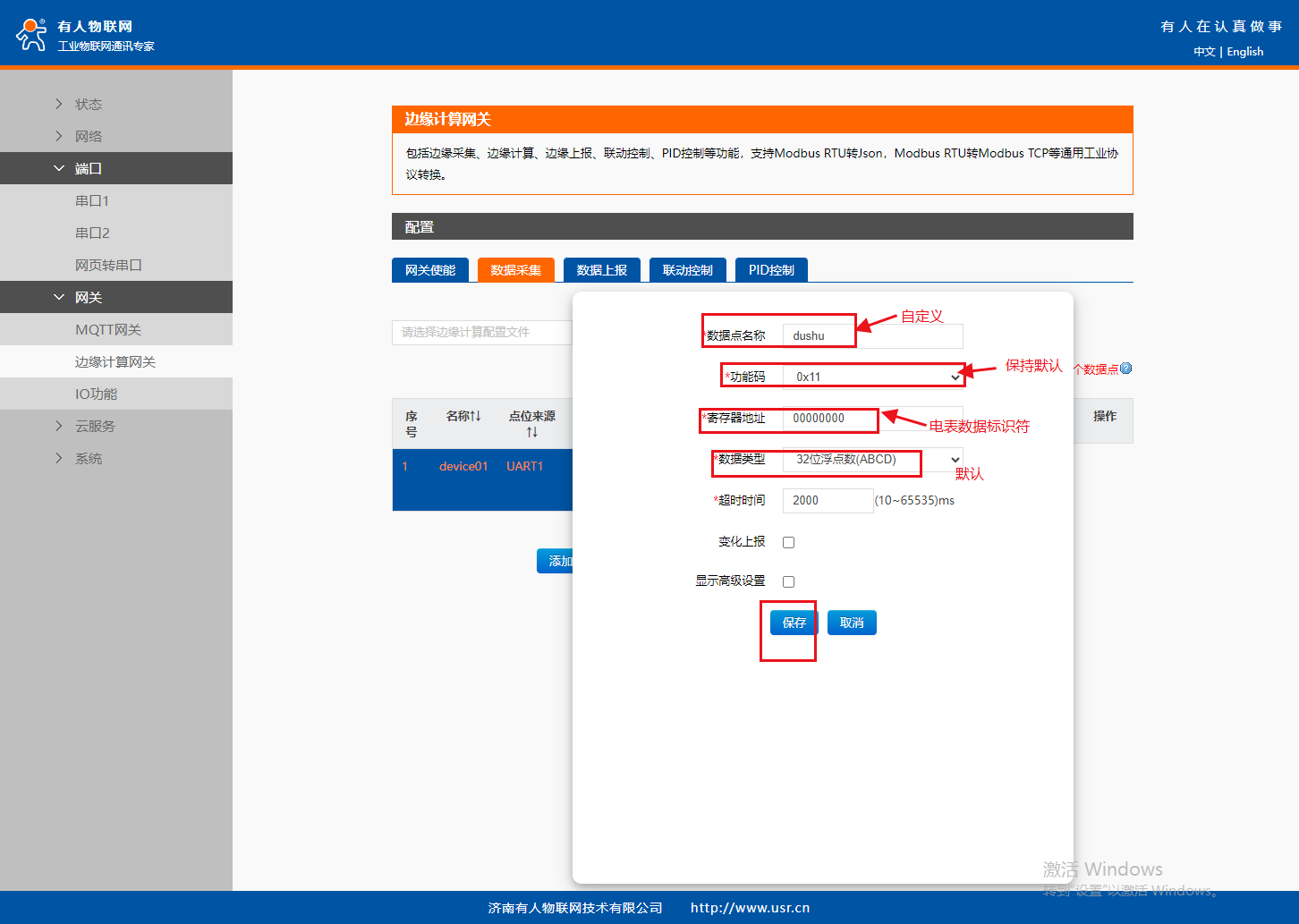

寄存器地址指的就是電表的數據標識
測試設備地址或標號：000000371487（測試電表表號為000371487，不足12位的，前面補0，若電表號位數超了12位，取后12位輸入）
數據標識：00000000

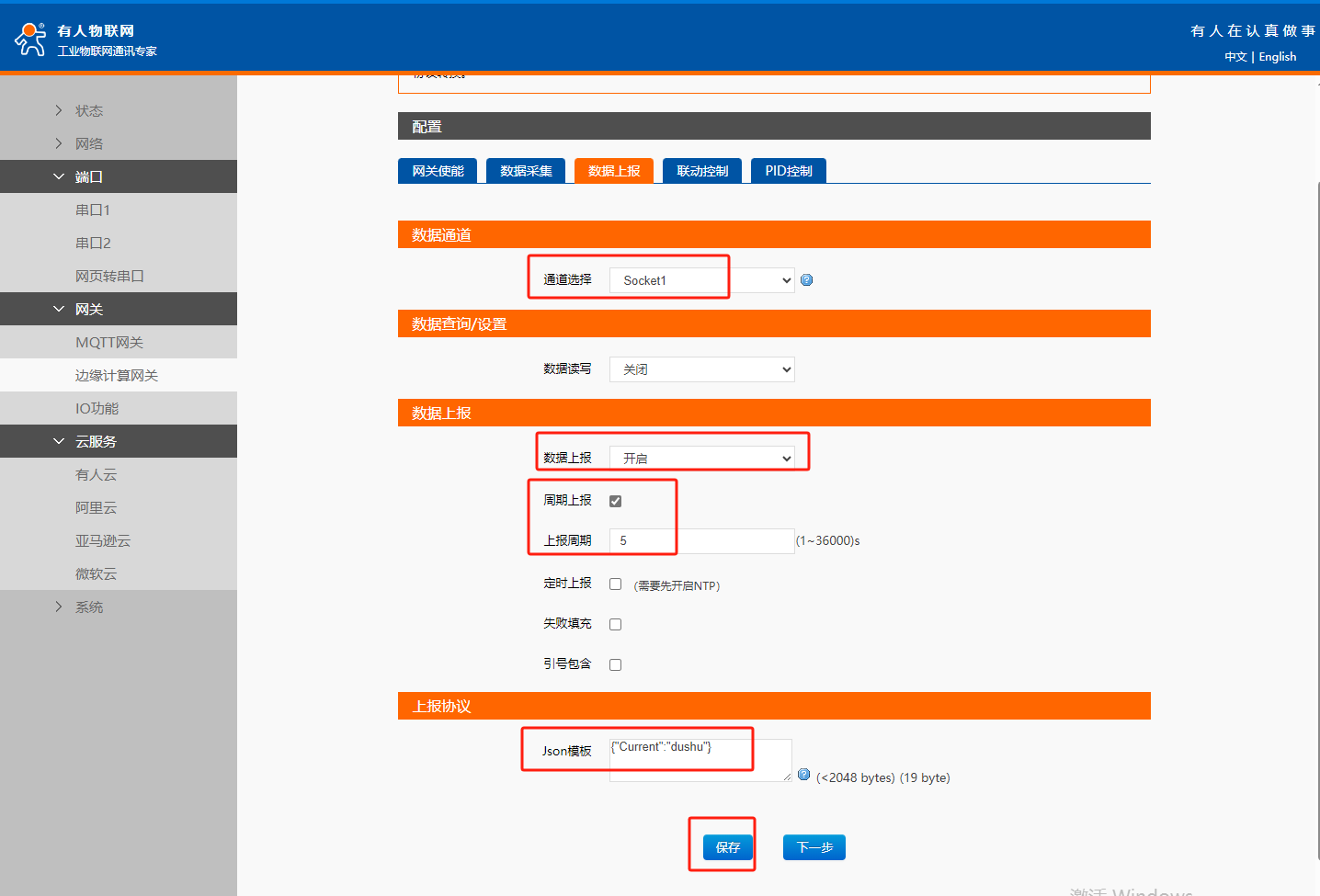

6、數據上報通道選擇socket，數據上報開啟，選擇上報方式（測試用的周期上報） 配置上報 Json 模板，本例中配置模板：{"Current":"dushu"}

json模板格式如圖：

保存重啟生效

四、服務器監測

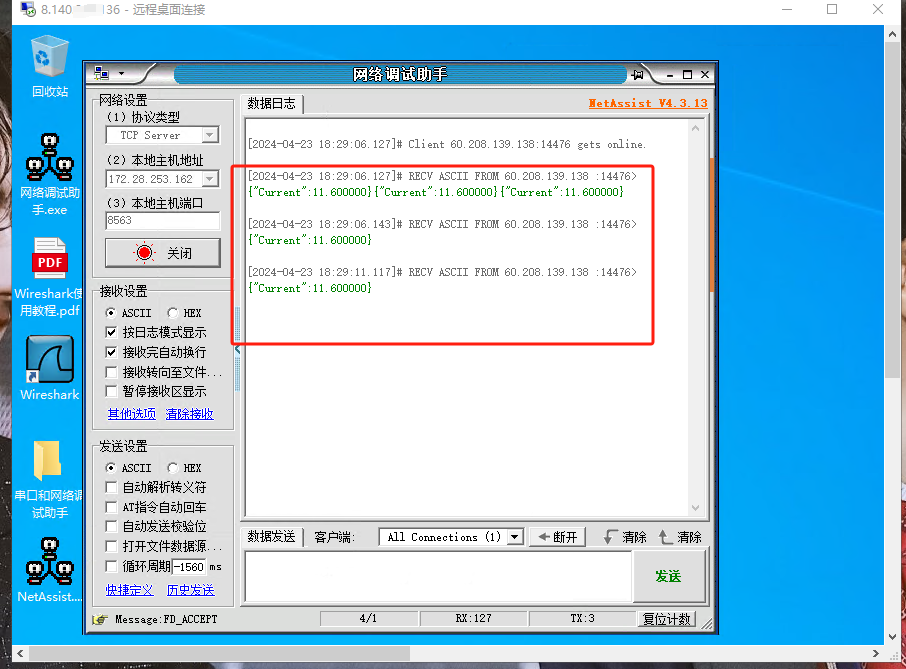

可以看到M100上報的采集的電表數據數據

編寫人：李慧穎 編寫日期：2024-04-30

審核人：金志方 審核日期：2024-05-06

訂正版本：V1.0 訂正內容：初稿
