一、資料下載

USR-M100說明書：http://imbacareer.com.cn/Download/1202.html

設置軟件：http://imbacareer.com.cn/Download/1213.html

串口調試工具：USR-TCP232-Test-V1.3，下載鏈接：http://imbacareer.com.cn/Down/Software/USR-TCP232-Test-V1.3.exe

二、硬件連接

1、所需物品
USR-M100 一臺

USB 轉 RS485 串口線一根

網線一根

12V/1A 電源適配器一個

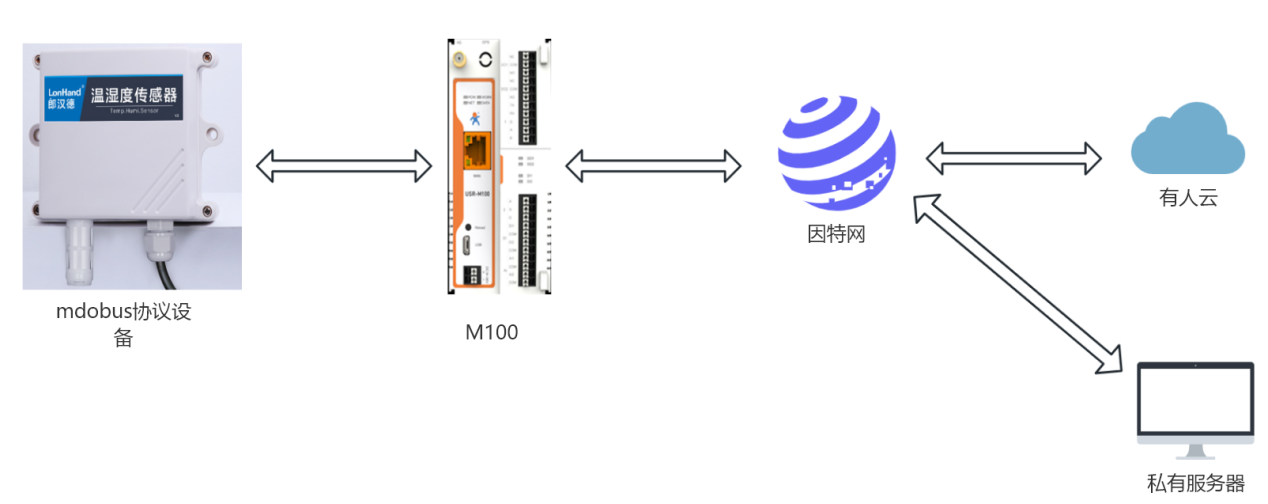

2、連接拓撲

三、云端參數配置

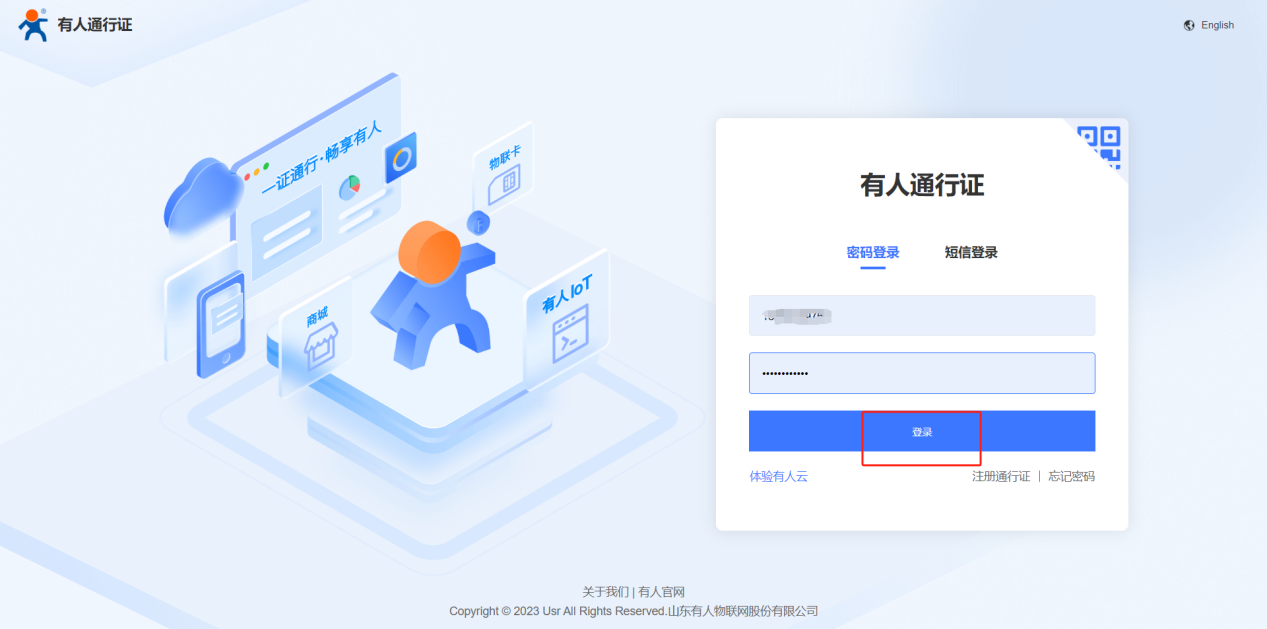

1、登錄有人云賬號：https://account.usr.cn/

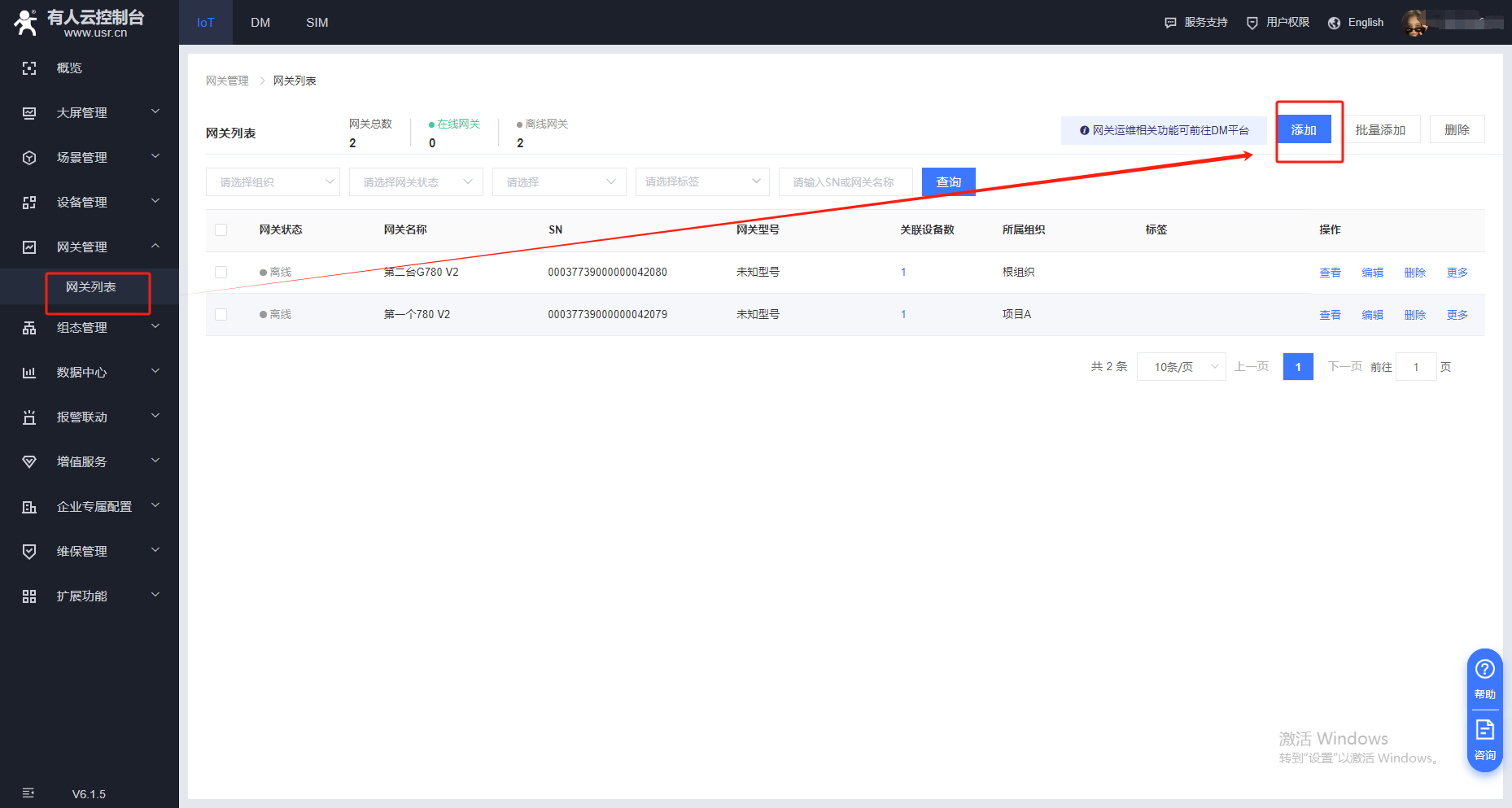

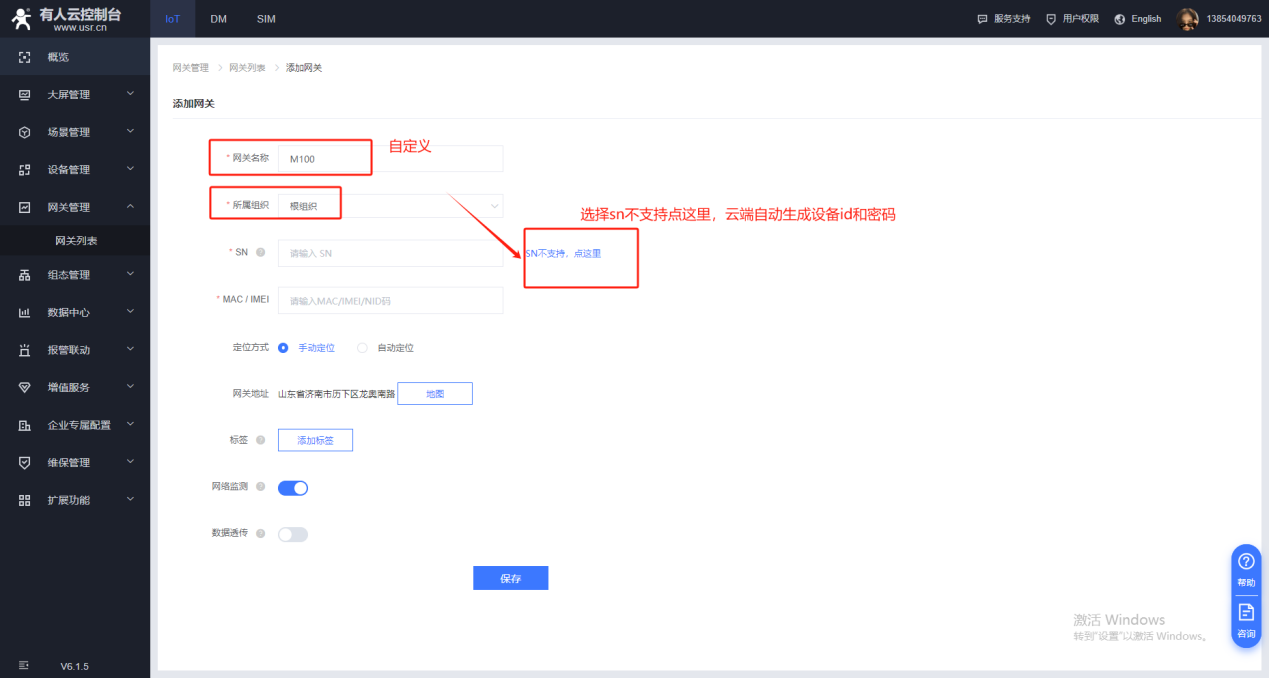

2、網關管理——網關列表——添加網關

網關名稱：自定義
所屬組織：自定義
選擇sn不支持點這里，讓云端自動生成SN和密碼

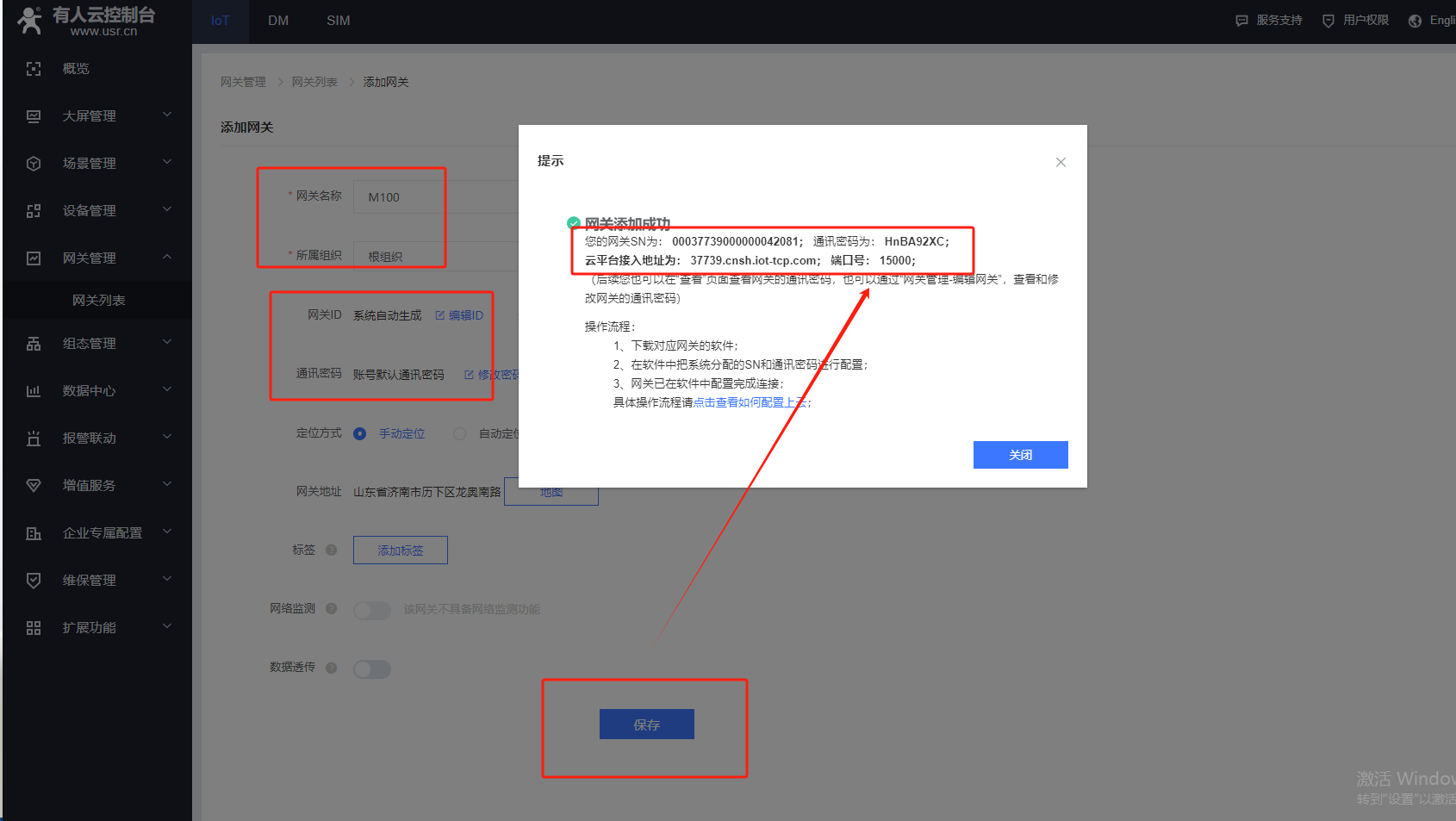

保存，可以看到云端生成的設備SN和密碼，以及云端的接入地址和端口
把這些參數配置到M100里

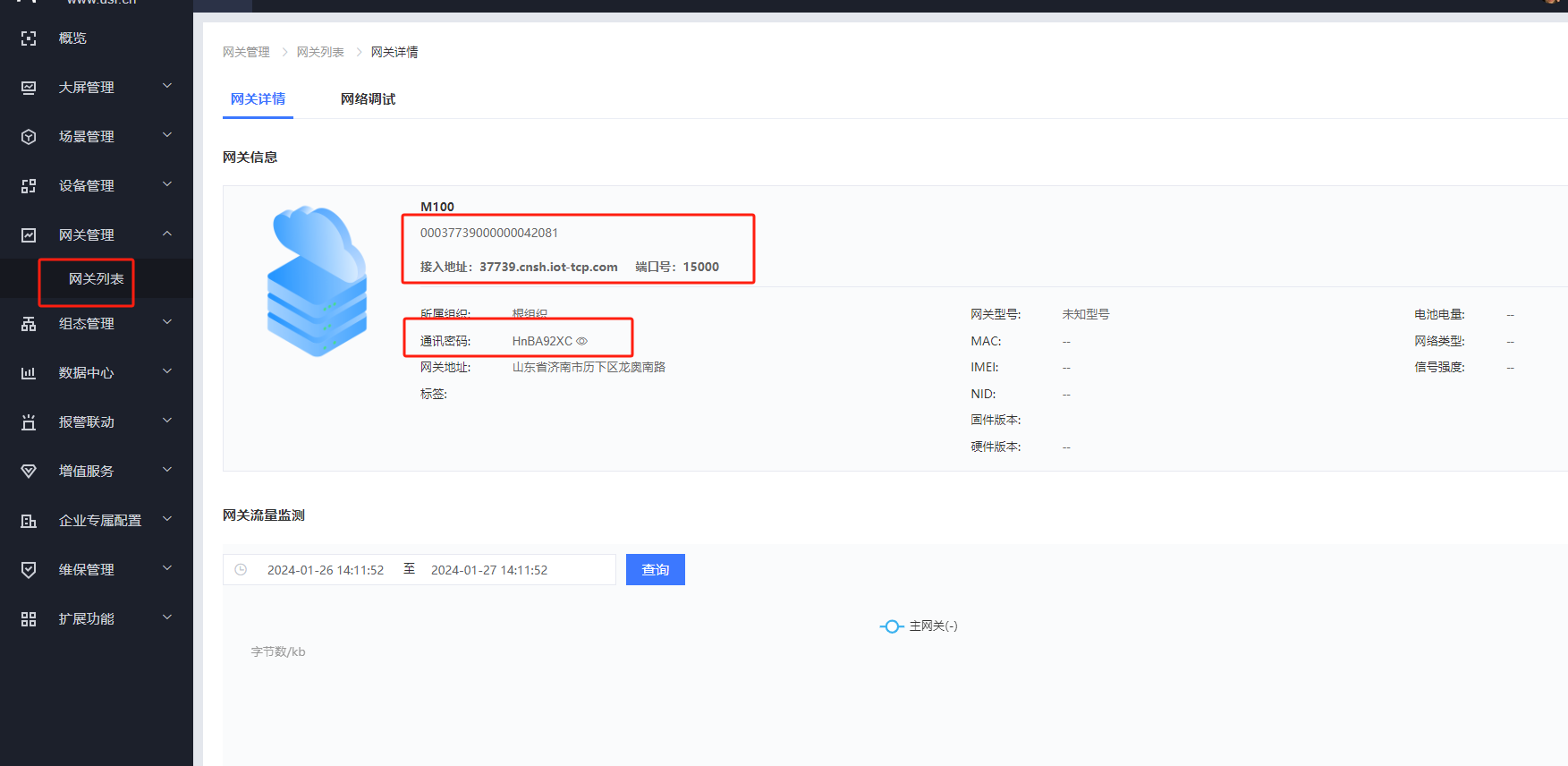

后續可以在網關列表里看網關生成的參數，如圖

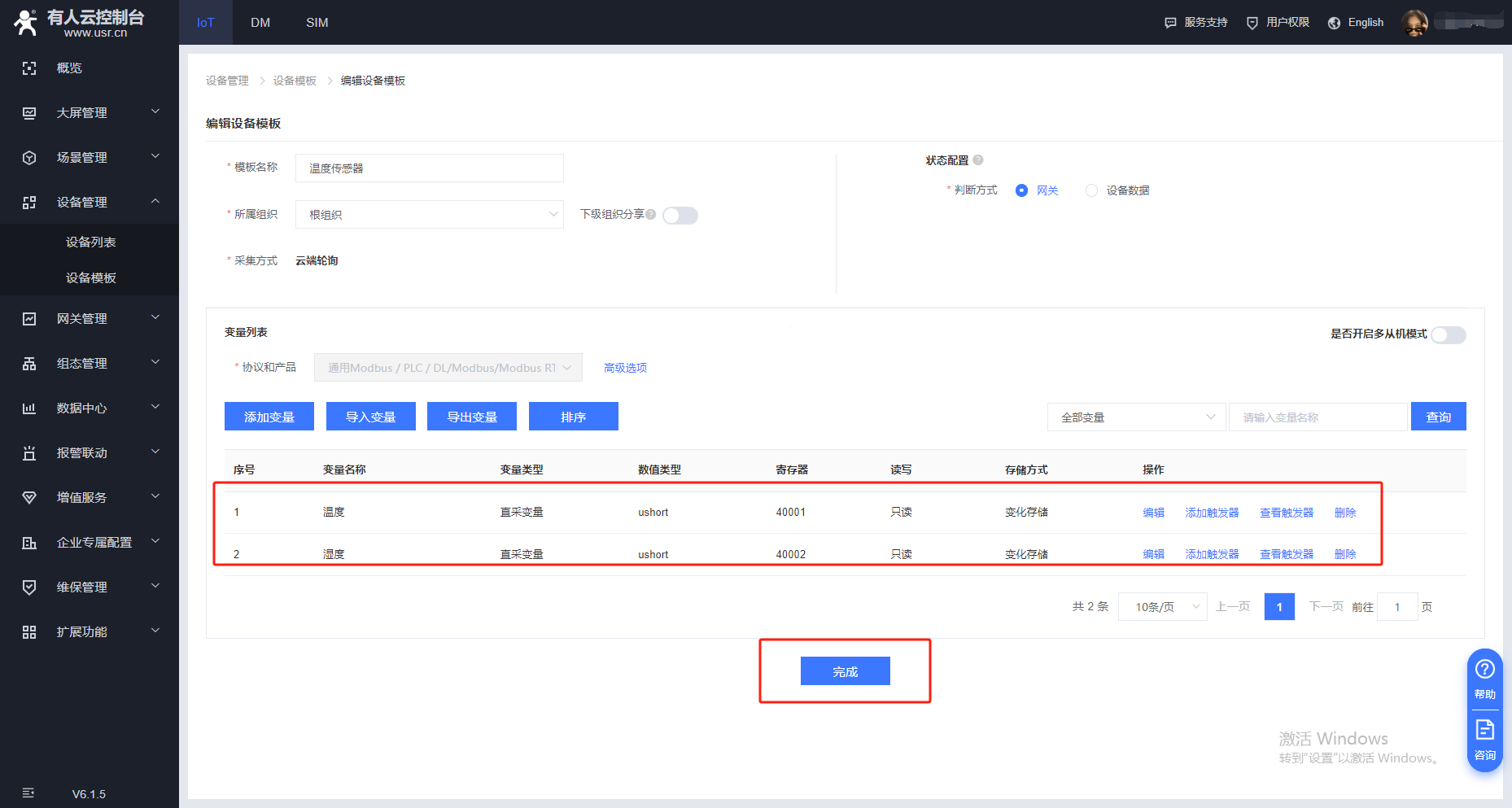

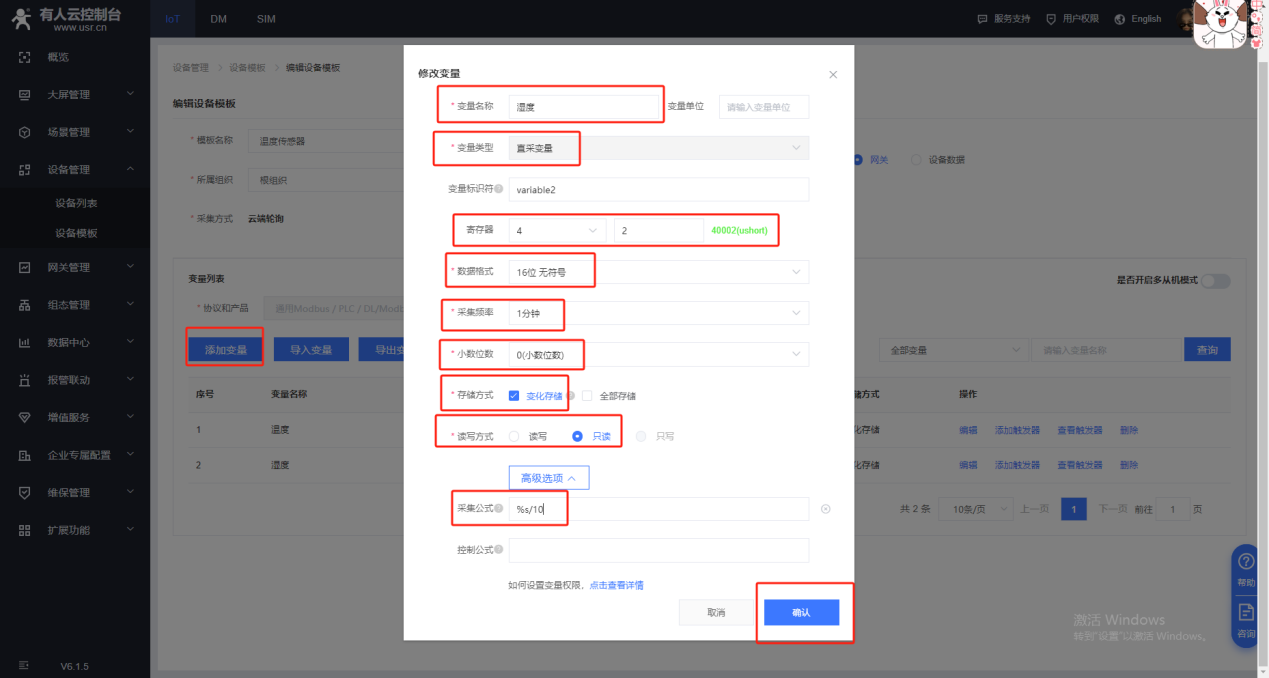

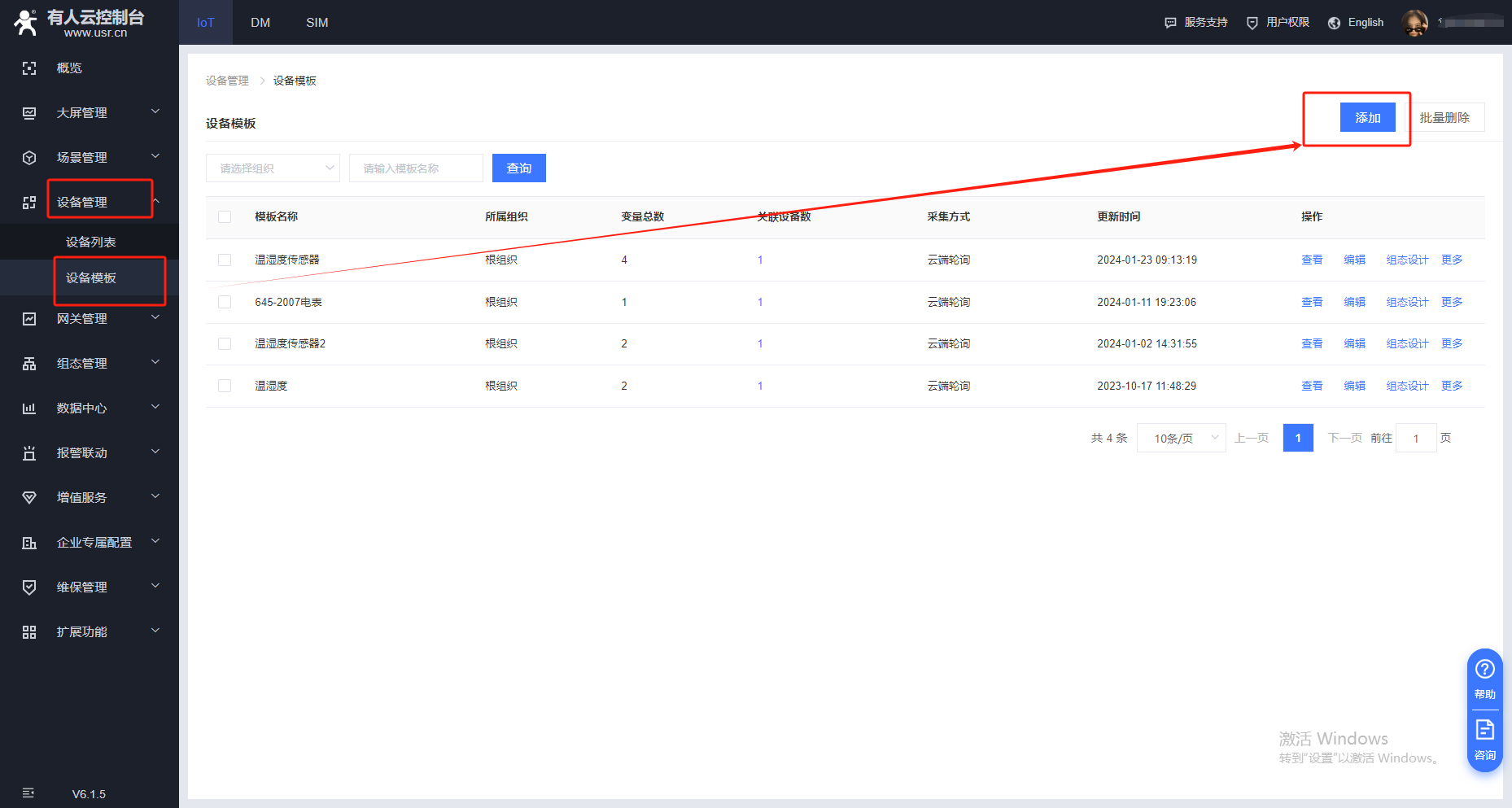

3、設備管理——設備模板——添加模板

（測試用modbus slave軟件模擬終端設備，從機地址1，采集點位溫度和濕度寄存器40001和40002）實際使用時，根據真實的終端設備去添加模板

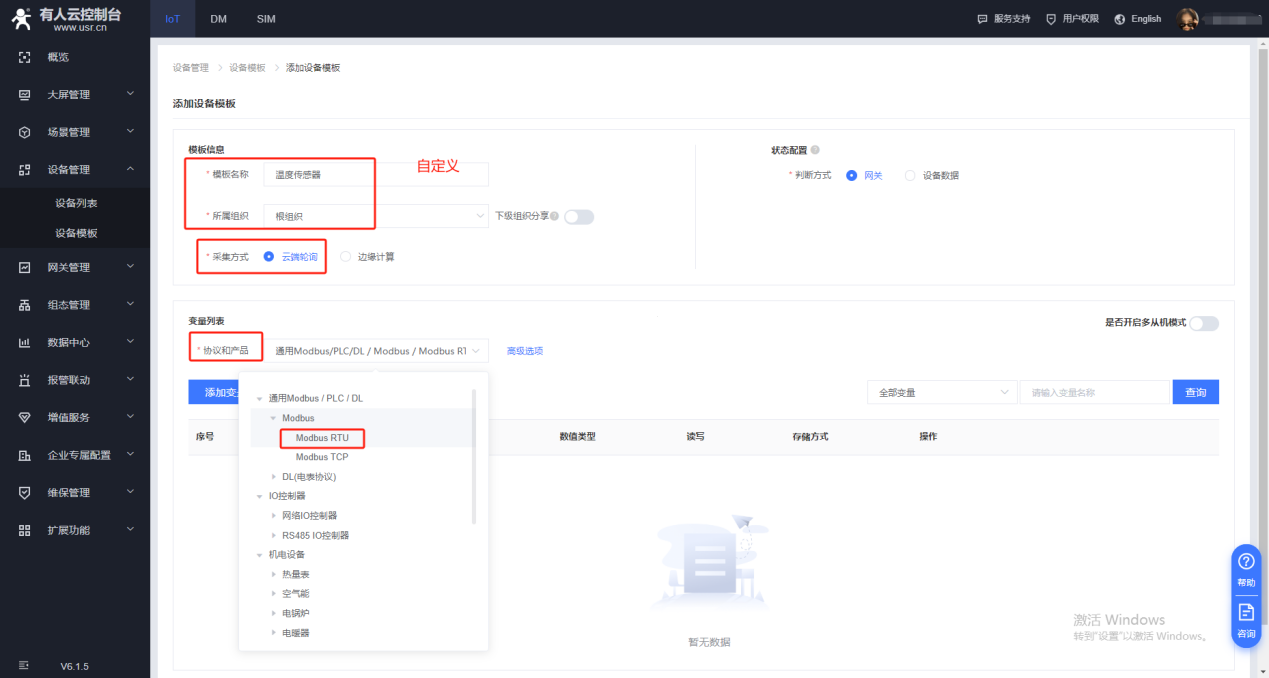

模板名稱：自定義
所屬組織：自定義
采集方式：云端輪詢
協議和產品：modbus rtu

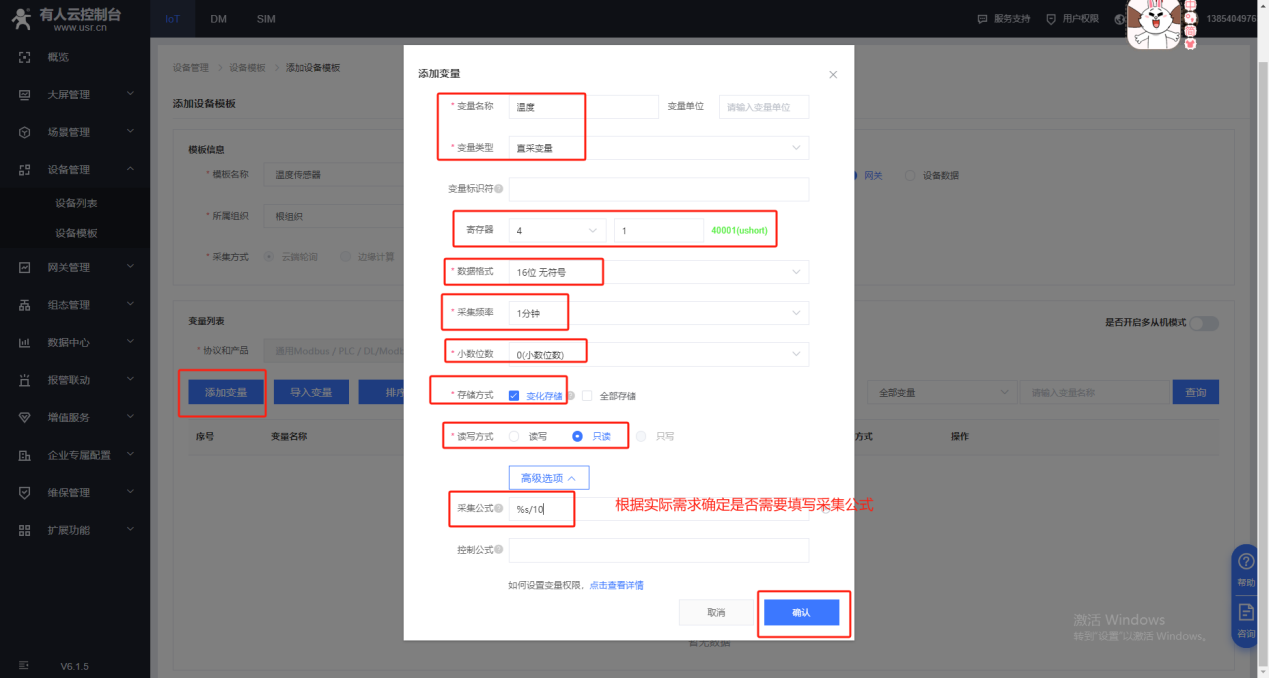

寄存器地址填寫規則：格式為：寄存器功能碼+寄存器地址（需要16進制轉為10進制）+1與組態軟件的寄存器寫法相同，填實際十進制寄存器地址，寄存器為起始地址+1。
如：功能碼03H或06H，起始地址0000H，則填：40001；
以這個為例，操作為只讀就是功能碼為03對應填4，寄存器地址16進制轉換為10進制就是0000，然后+1
所以組態地址就是40001

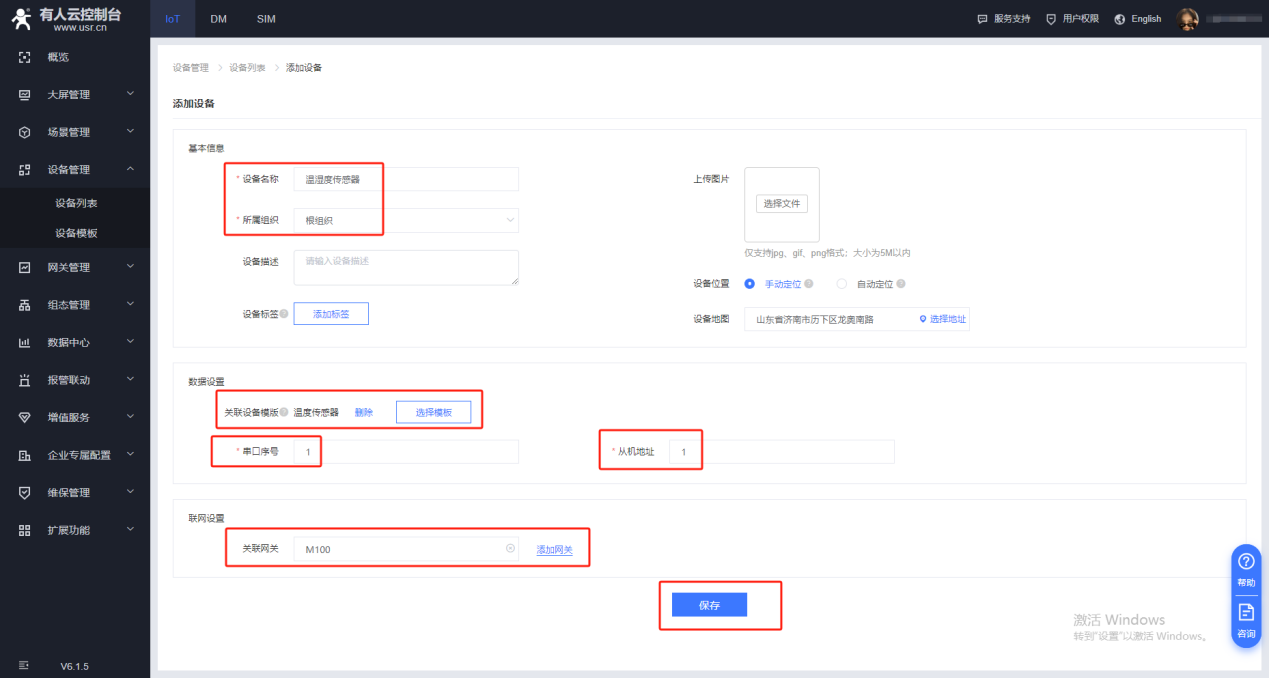

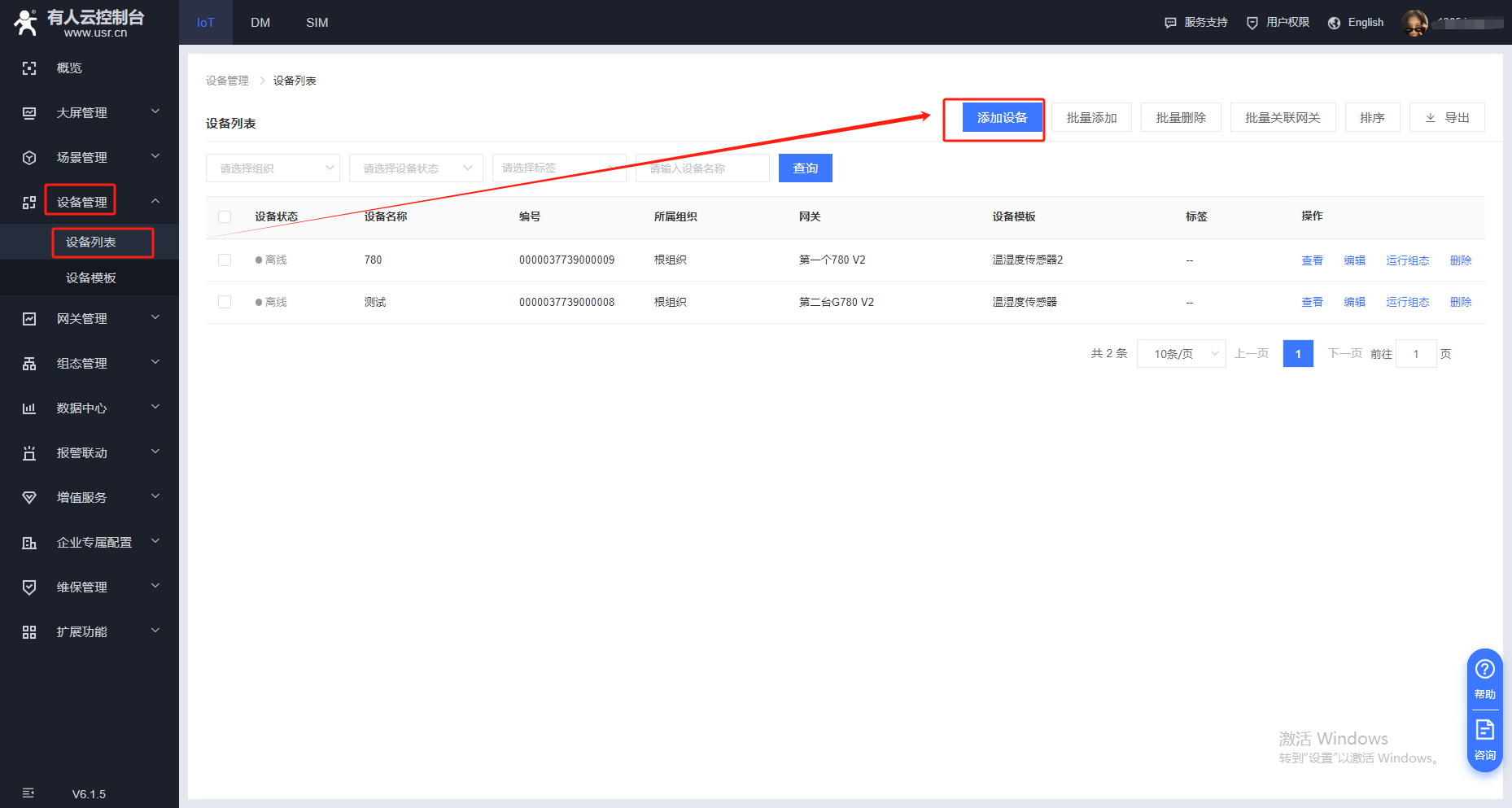

4、設備管理——設備列表——添加設備

設備名稱：自定義
所屬組織：和模板、網關一致
關聯設備模板：選擇添加的模板-溫濕度傳感器
串口序列：用M100的COM1就填1，如果是用的M100的COM2就填2
從機地址：1（根據真實的設備從機地址添加）
關聯網關：選擇添加的網關M100
保存

四、遠程服務器參數配置

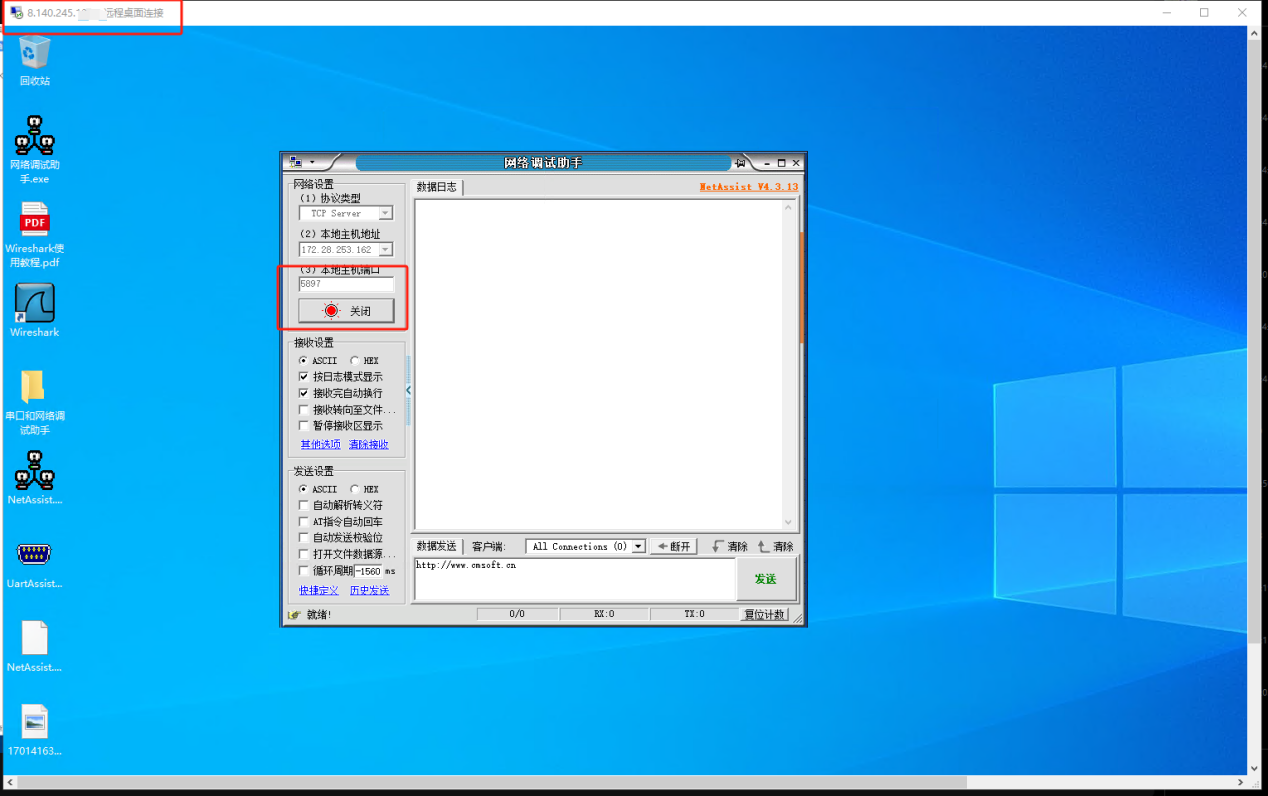

第二個服務器連接的是我們測試的遠程服務器：IP:8.140.245.xxx，端口：5897

五、M100配置

1、M100網口通過網線直連電腦網口或者和電腦接到同一個路由器上（測試是接到同一個路由器測試），給M100用12V電源適配器供電。

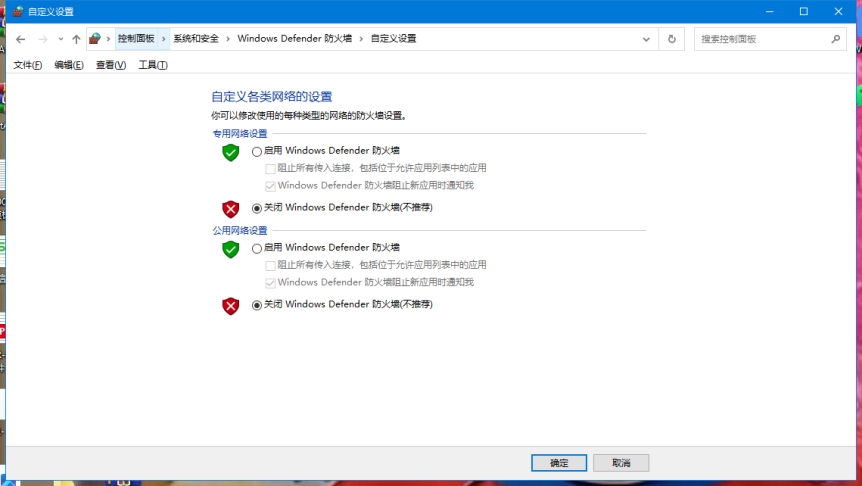

2、電腦關閉防火墻和殺毒軟件：控制面板--系統和安全--Windows Defender 防火墻--關閉防火墻

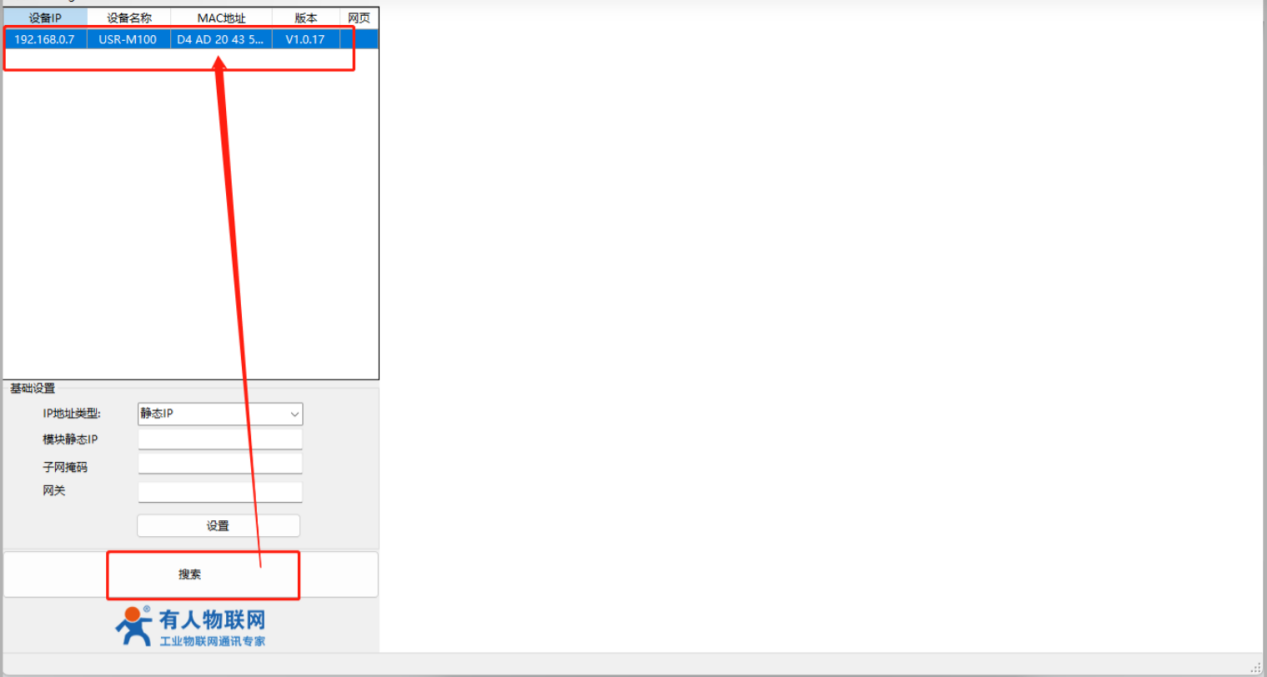

3、下載并打開系列設置軟件：用配置軟件搜索M100設備，單擊搜索

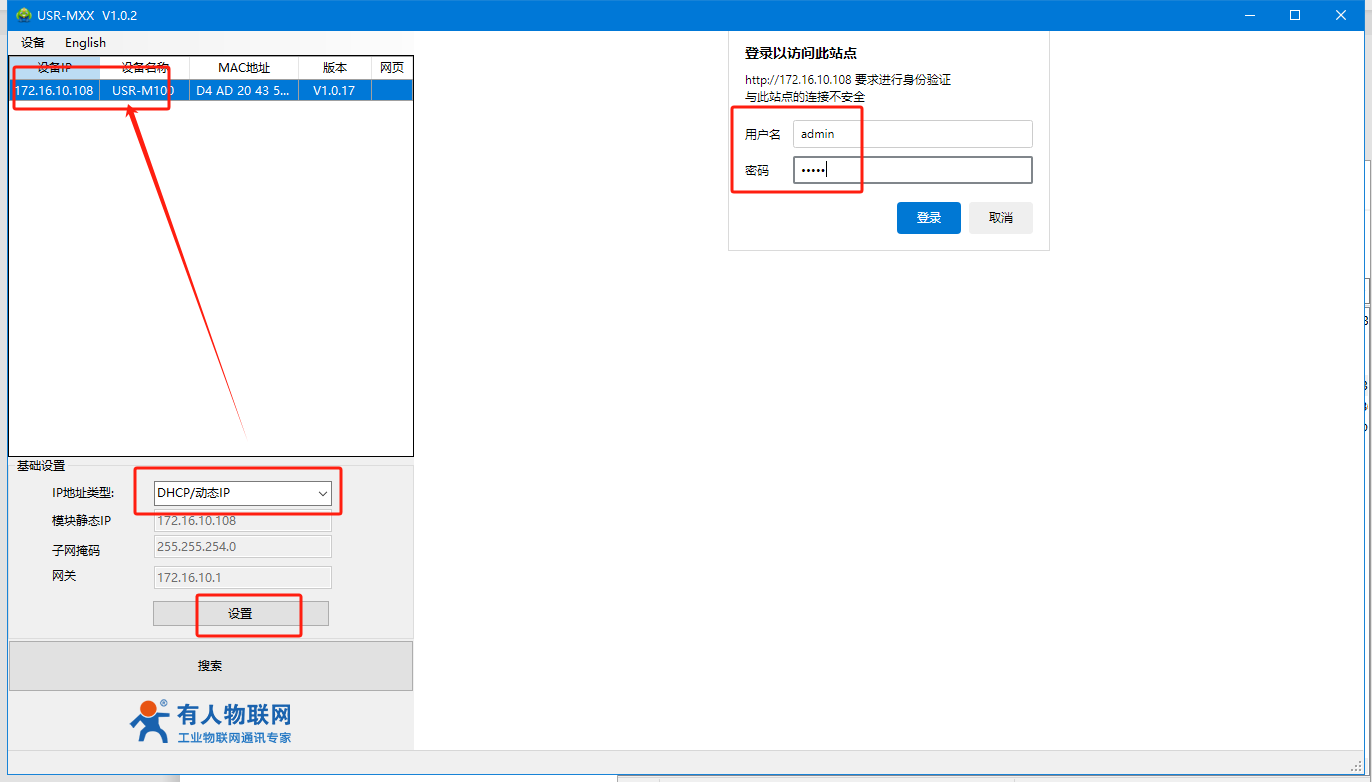

4、選中搜到的設備，改成動態獲取ip，點設置，然后再重新搜索，搜到設備后雙擊設備。用戶名和密碼都是admin

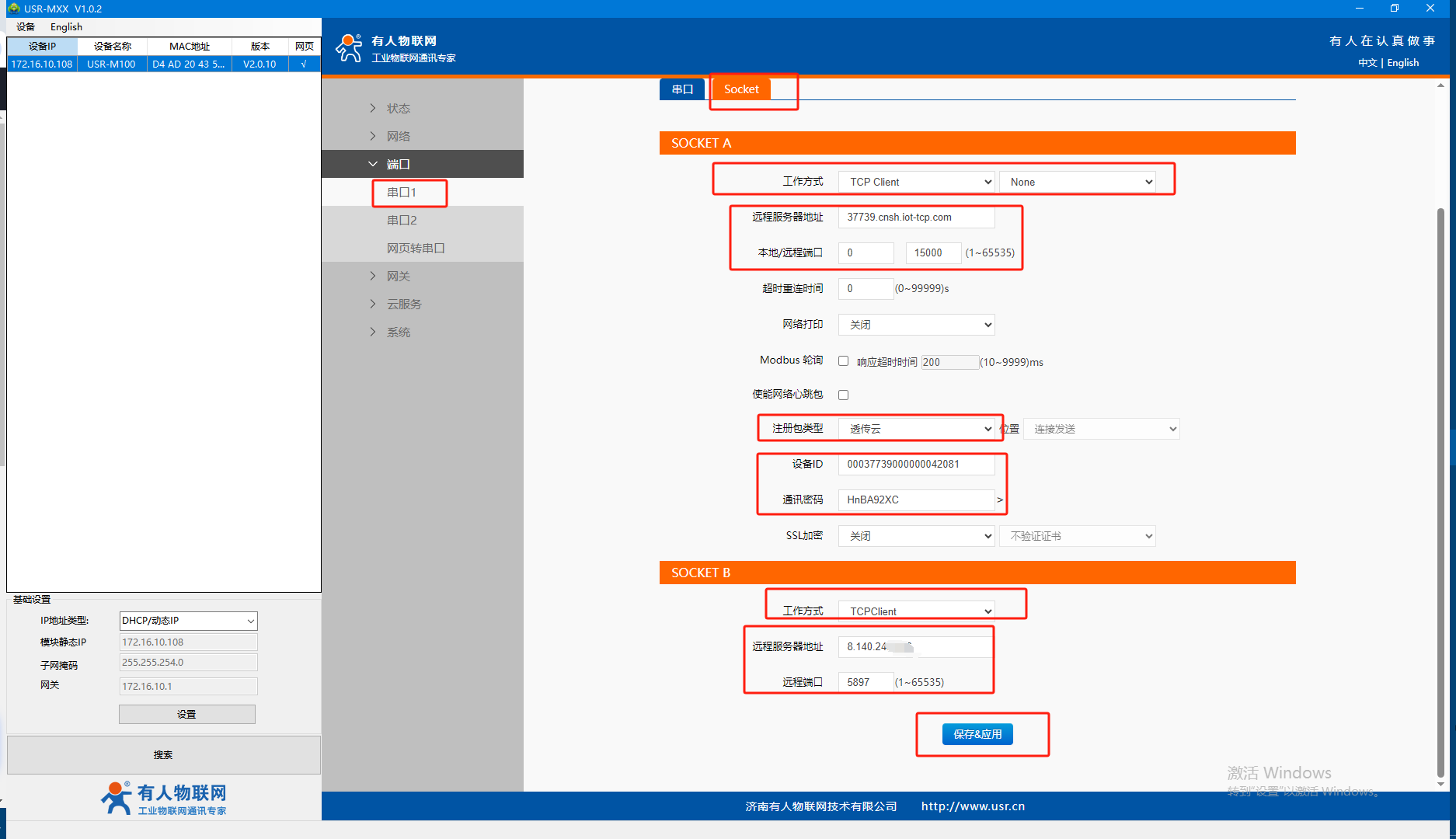

5、配置串口1socketA作為tcp client，連接云端生成的接入地址和端口
注冊包開啟，類型選擇：透傳云
設備id和密碼是云端生成的sn和密碼
socketB作為tcp client，連接遠程服務器的ip和端口
點擊保存應用，繼續配置

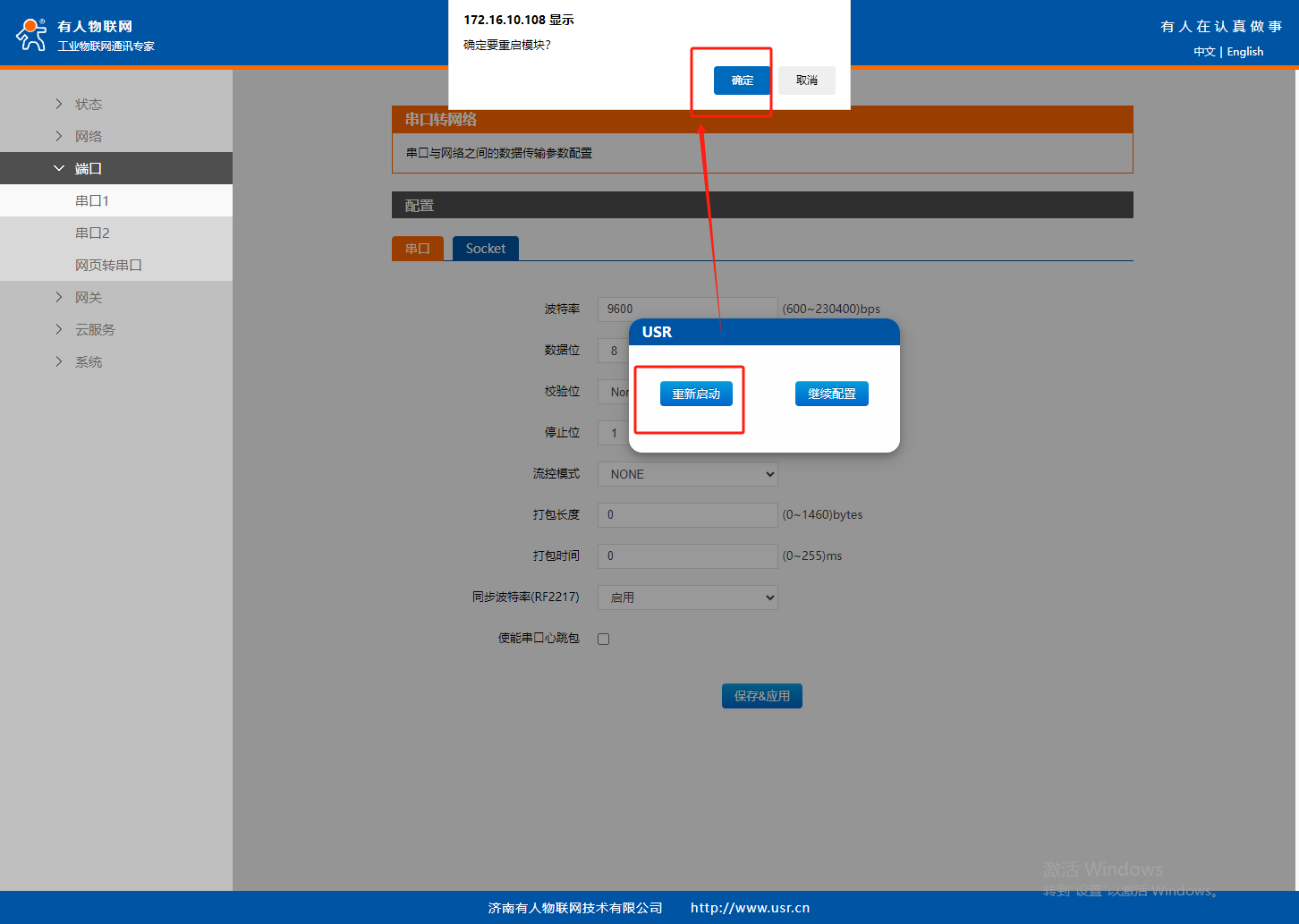

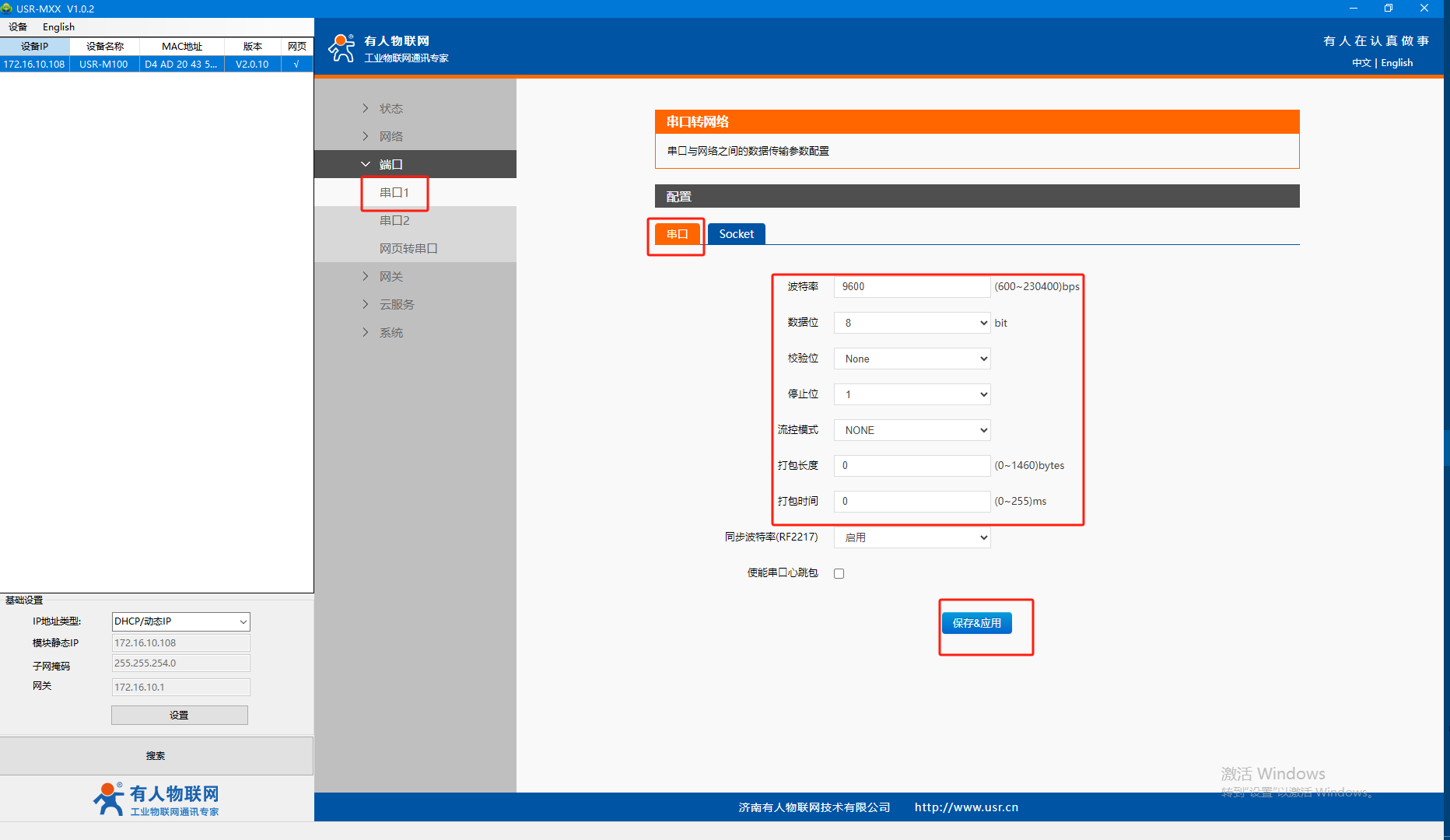

串口參數配置和要接的串口設備一致（測試用的是9600,n,8,1）
保存重啟生效

6、可以看到2個服務器都連接上了

六、數據調試

1、把M100的串口1用485轉usb串口線接電腦，電腦識別com口

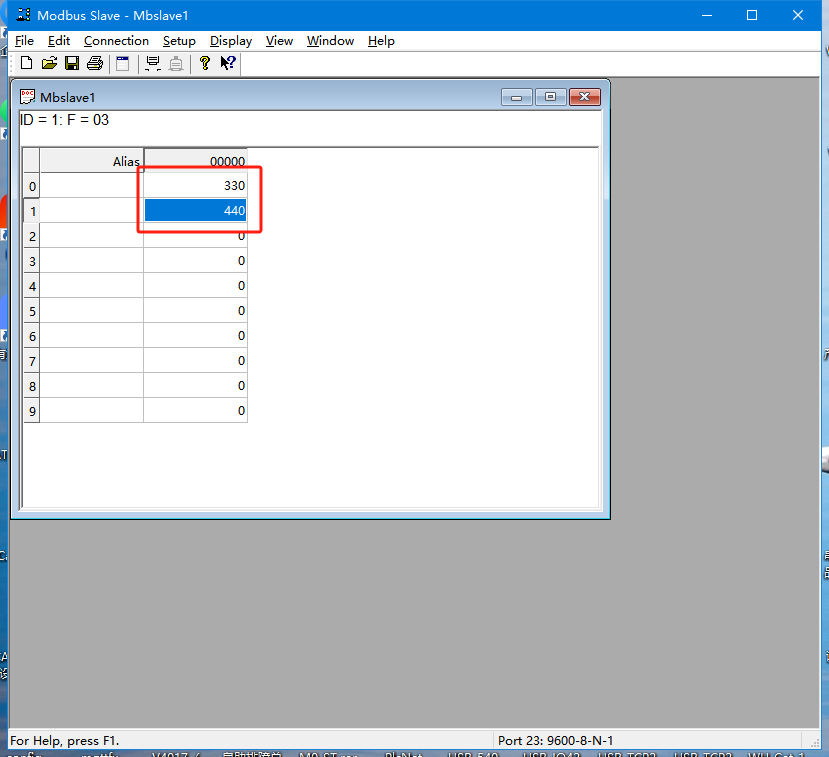

用modbus slave軟件按照9600，n，8,1打開

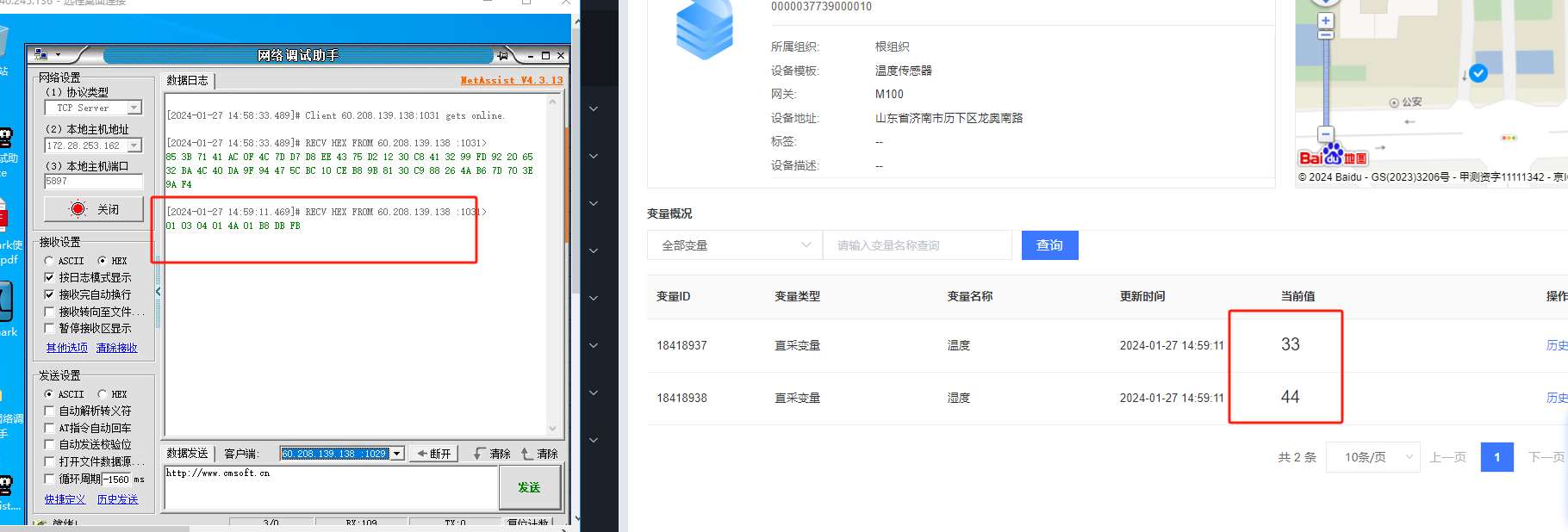

2、可以看到遠程服務器和有人云都有數據
（注意：有人云是作為主站，根據云端添加的模板下發指令采集，遠程服務器只做監聽，不做采集）01 4A轉10進制：330 （有人云加了采集公式%s/10，所以是33）01 B8轉10進制：440 （有人云加了采集公式%s/10，所以是44）

編寫人：李慧穎 編寫日期：2024-01-27

審核人：金志方 審核日期：2024-01-30

訂正版本：V1.0 訂正內容：初稿
