USR-W660連接私有服務器數據采集示例

一、資料下載

USR-W660 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1361.html
USR-W660 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1362.html

USR-W660 調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

USR-W660 其他資料官網下載鏈接：http://imbacareer.com.cn/Product/402.html

二、硬件連接

1、所需物品

USR-W660 產品 1臺

12V電源適配器 1個

USB-RS232或USB-RS485串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-W660 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

三、產品參數設置

1、USR-W660參數設置

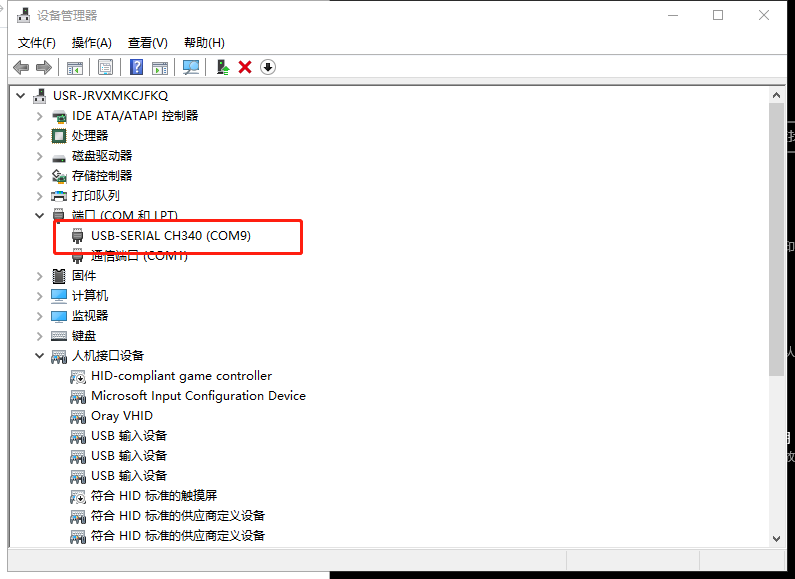

電腦打開設備管理器，查看對應的串口線COM口號，本案例中對應串口號為COM9
注：如果W660的串口連接實際485或者是232設備，在設備管理器無法查看到端口

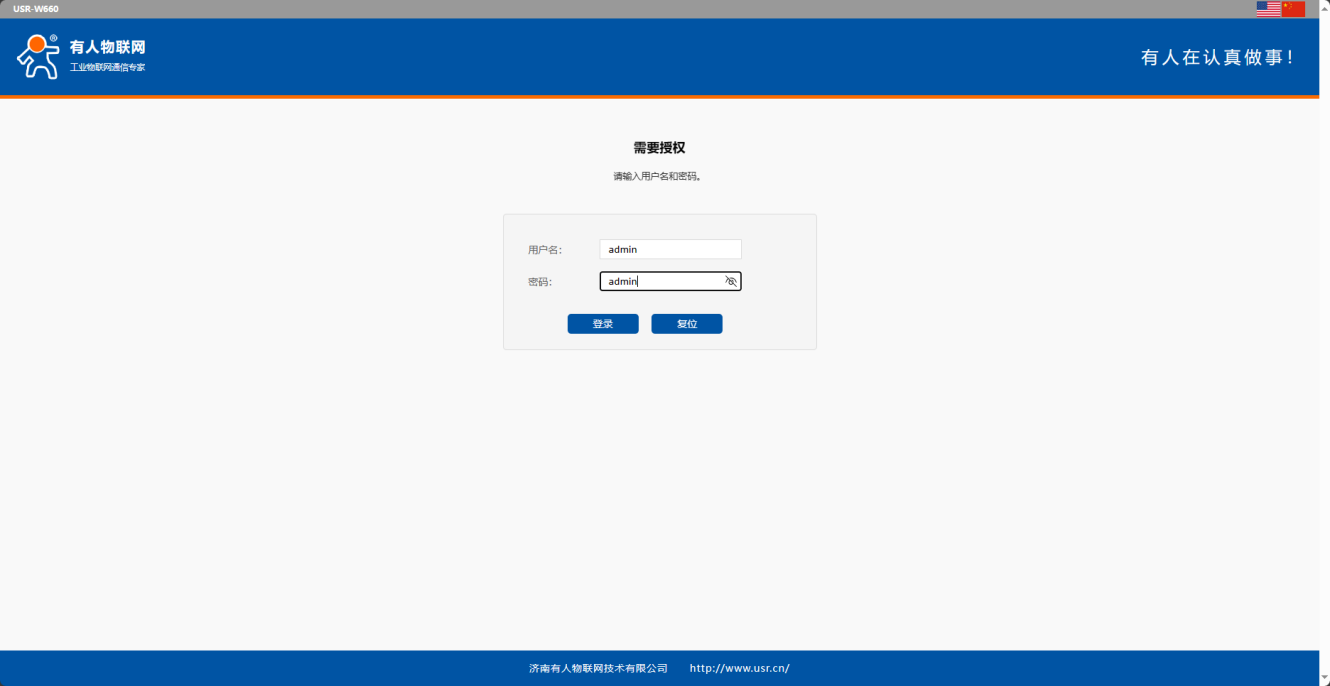

打開電腦的wifi網卡，搜索并連接W660的wifi，打開電腦谷歌瀏覽器，輸入設備默認ip地址：192.168.1.1進入內置網頁，默認用戶名和密碼均為admin，進行下一步的參數配置。

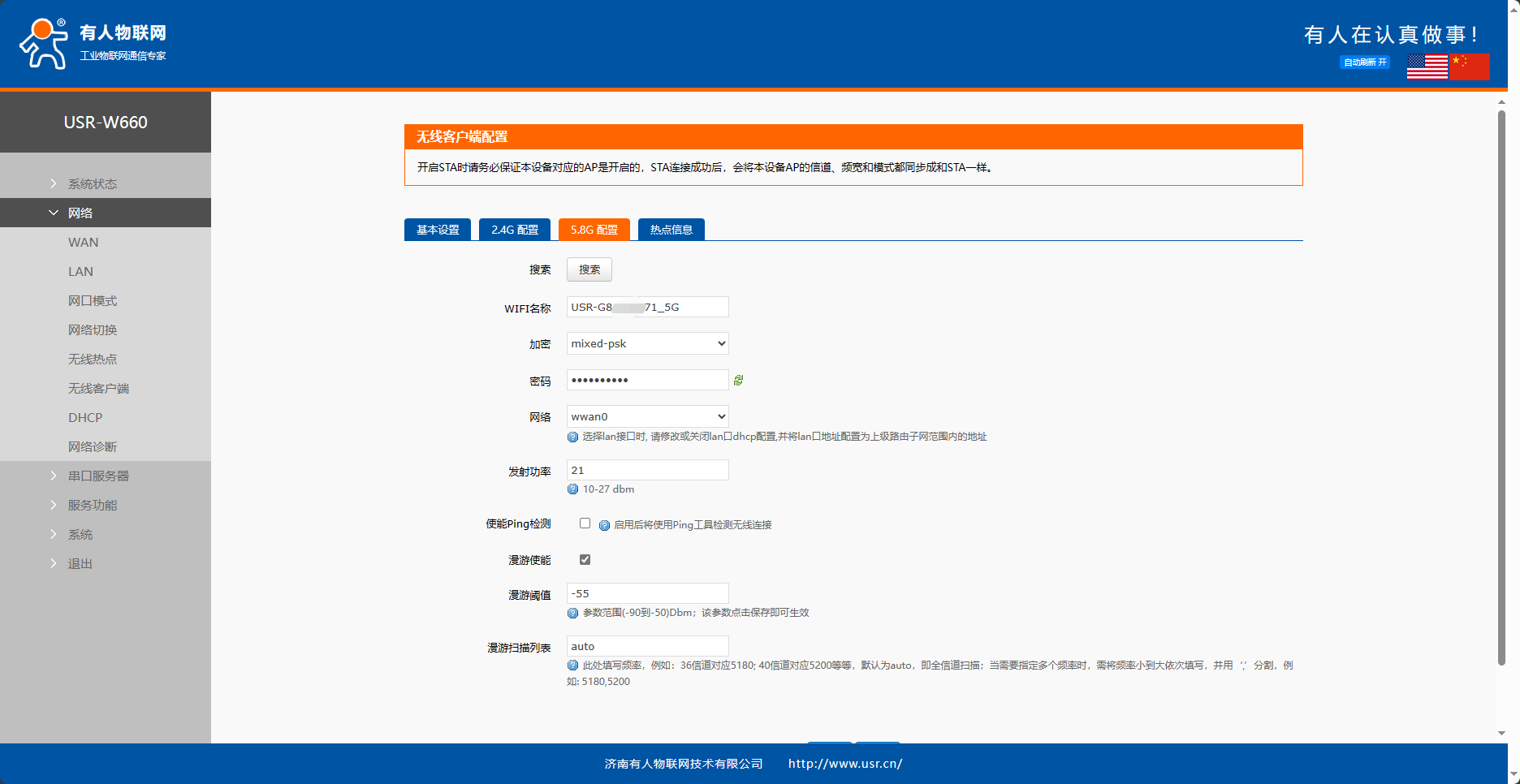

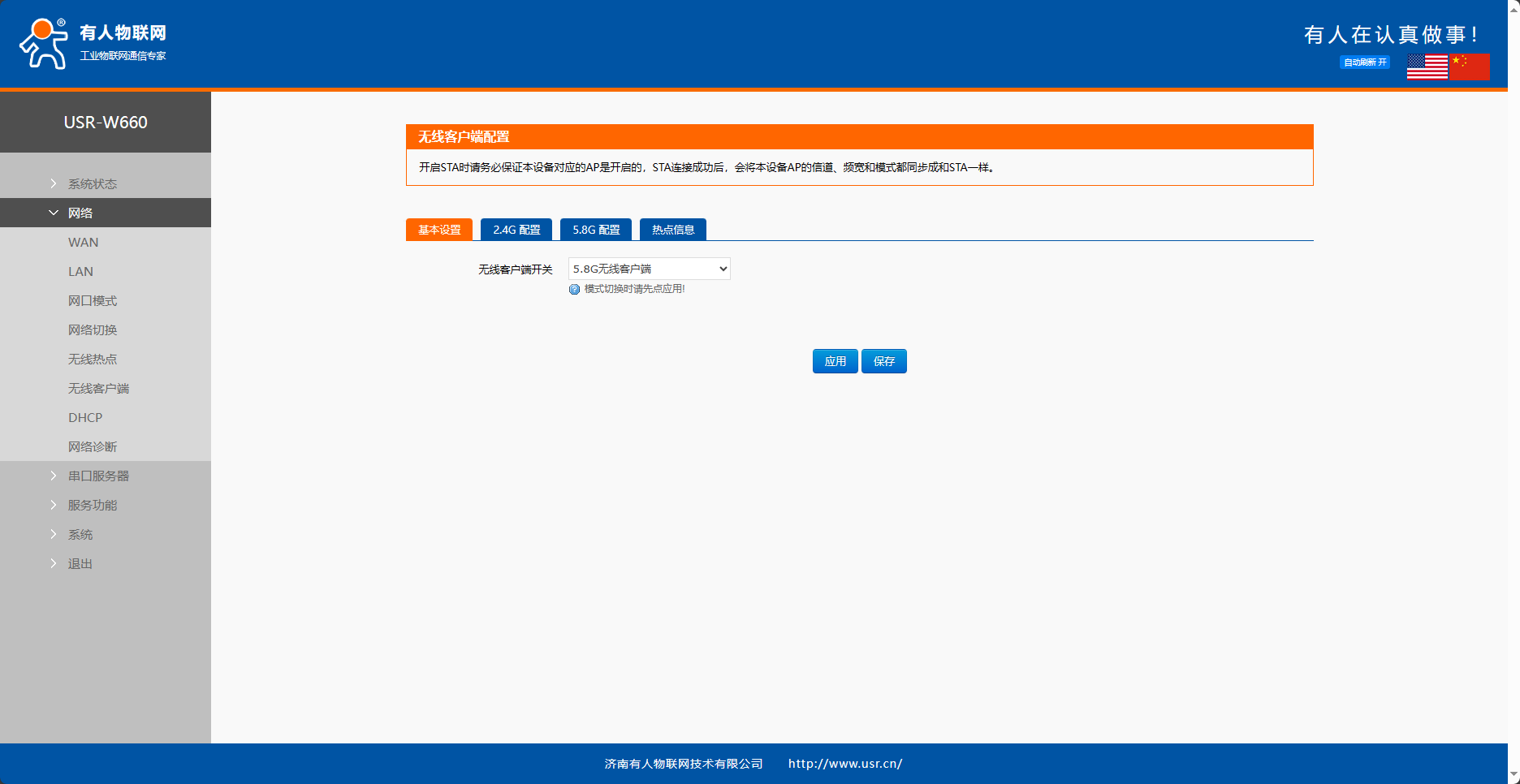

進入設備的內置網頁，在網絡--無線客戶端配置界面，在基本設置中啟用5.8G客戶端,在5.8G配置界面，搜索W660設備所需連接的上級路由名稱，配置完成后點擊應用并重啟設備。搜不到可以直接輸入要連接的路由器WiFi名和密碼。

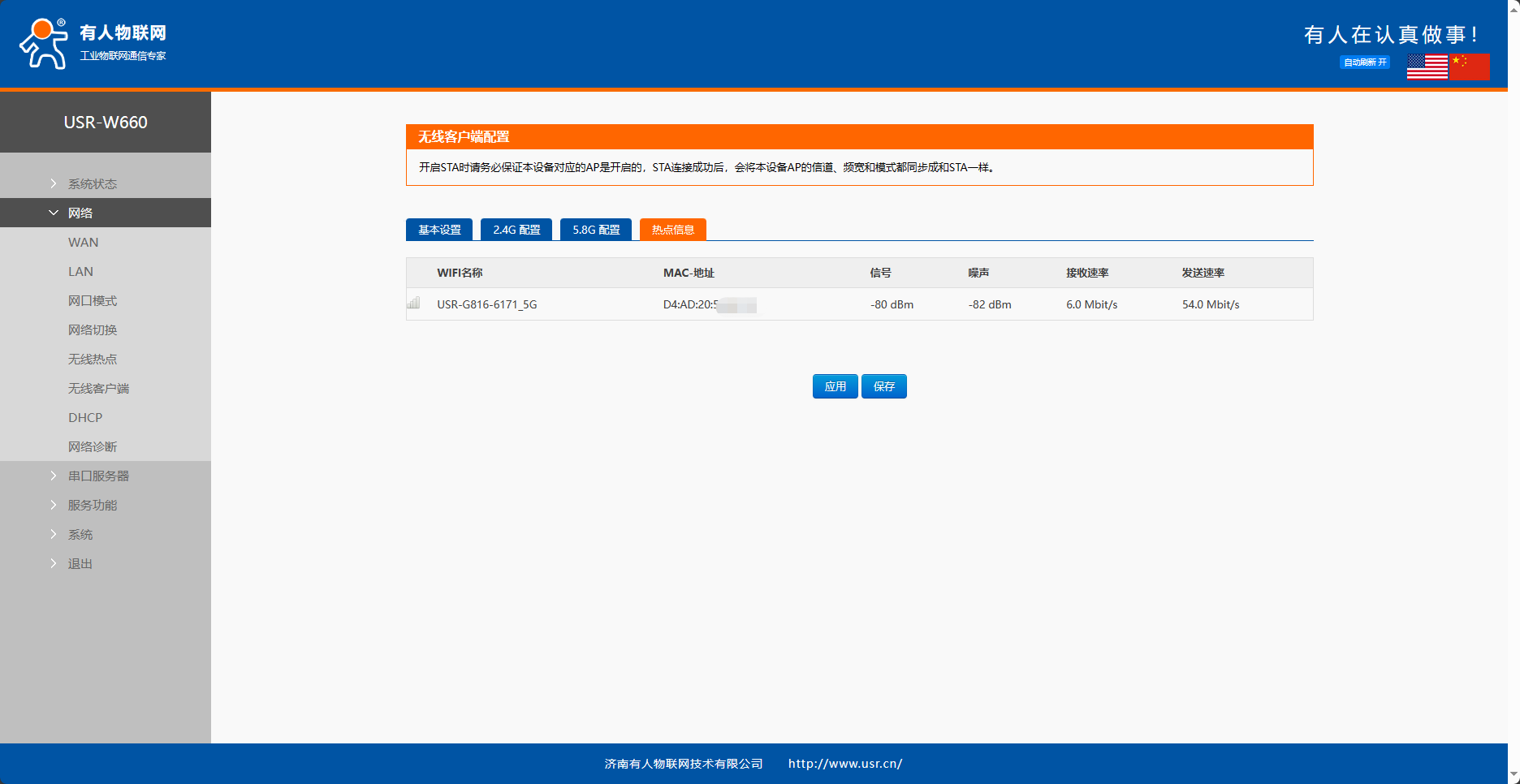

重啟完成W660設備之后，我們可以在網絡--無線客戶端---熱點信息，查看設備連接上AP之后的連接信息。

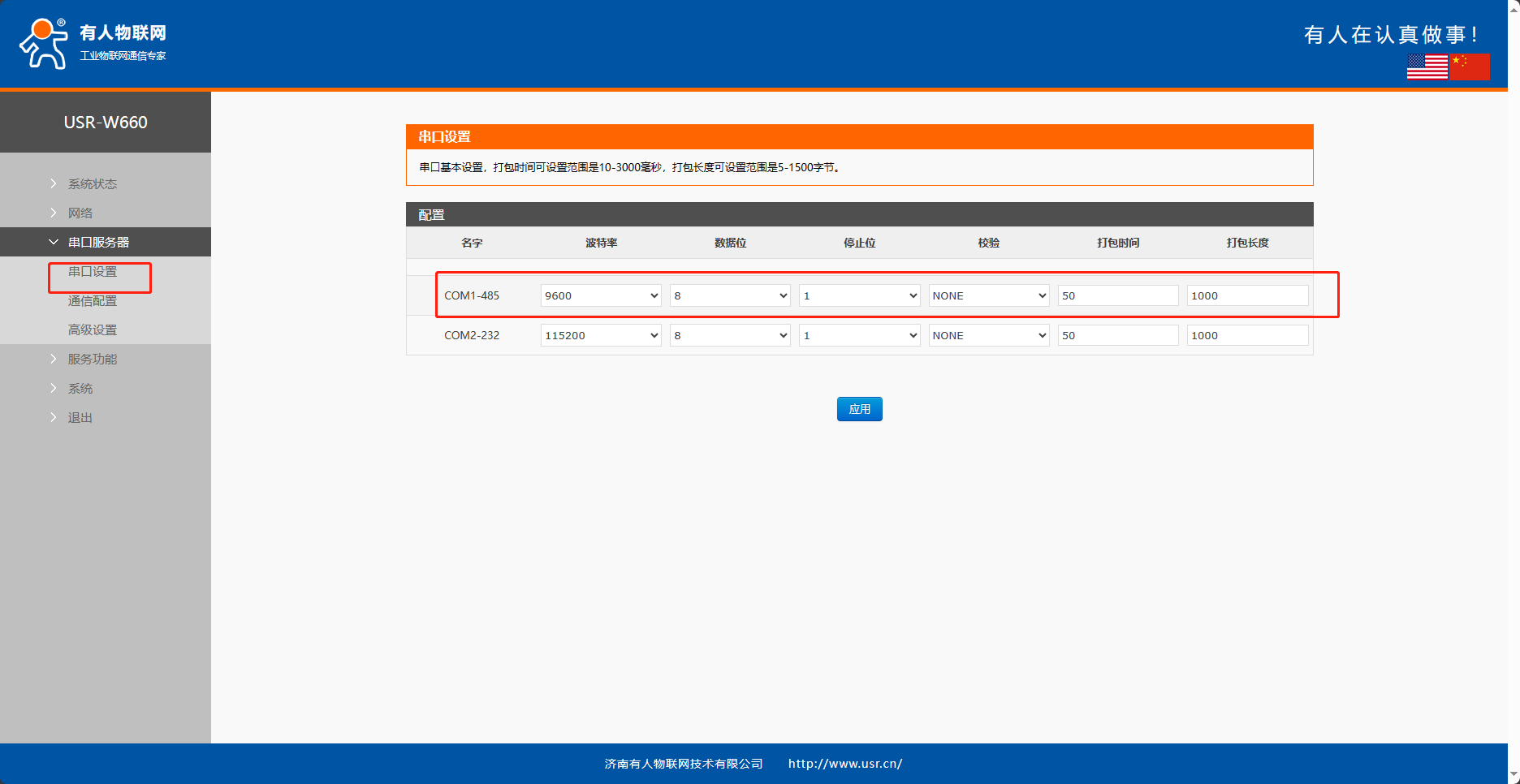

進入設備的內置網頁，在串口服務器--串口設置配置界面，修改W660的串口參數。
注：串口波特率、數據位、停止位、校驗位需要和現場實際所連接的串口設備保持一致。

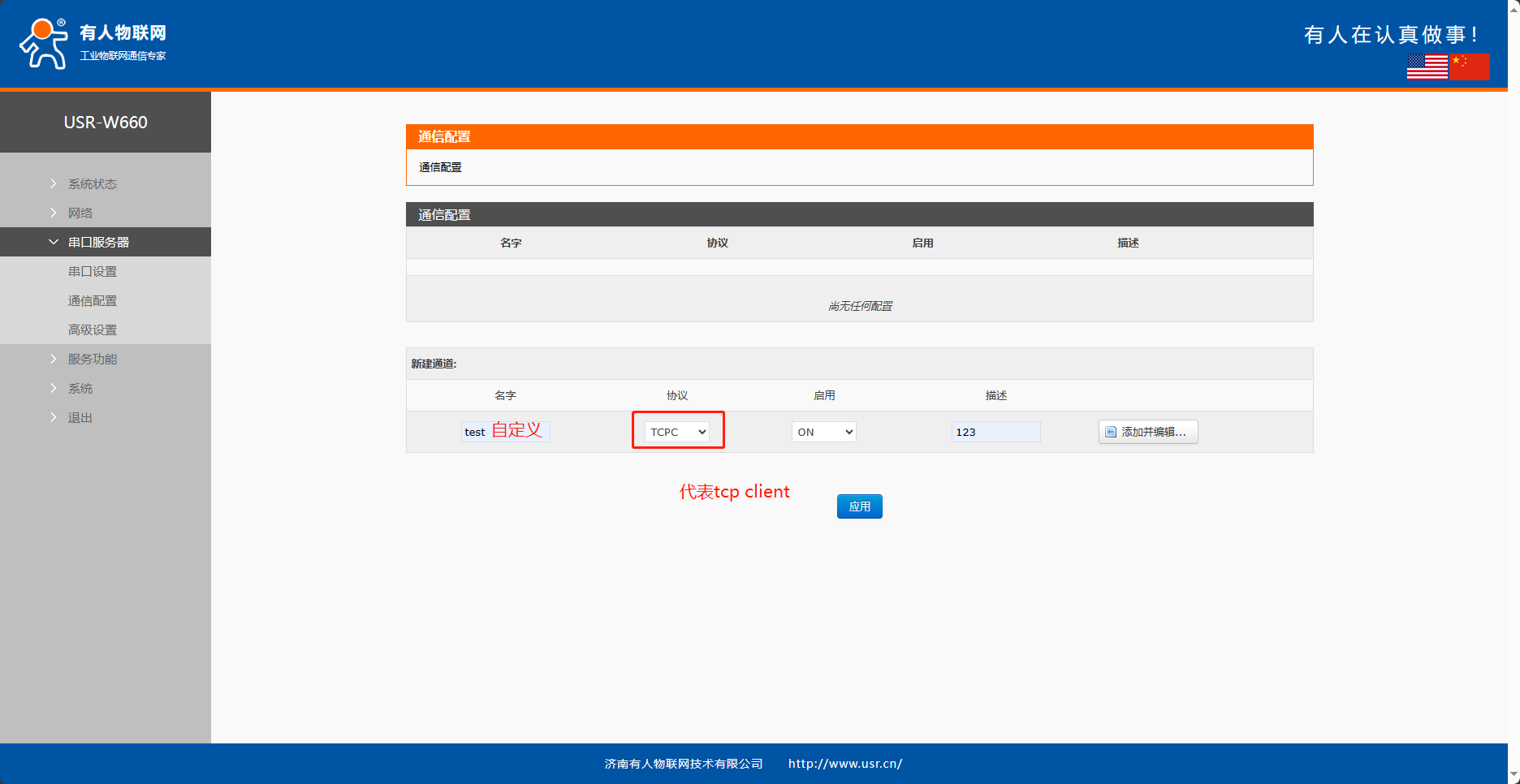

串口服務器--通信配置--新建通道添加并編輯

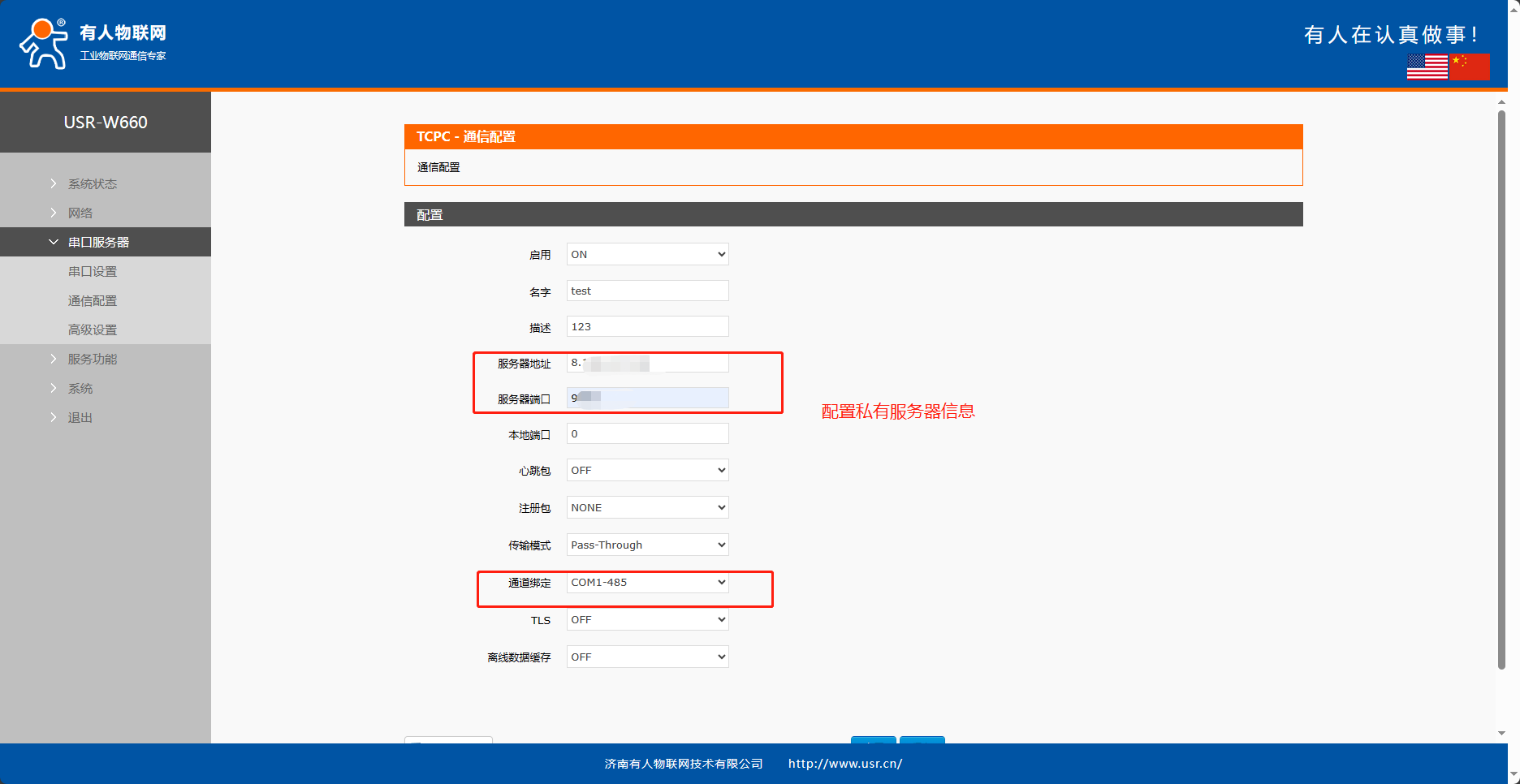

配置W660需要連接的私有服務器的地址以及端口，通道綁定要按照實際所接的串口做綁定。保存并應用。

2、串口調試助手參數設置

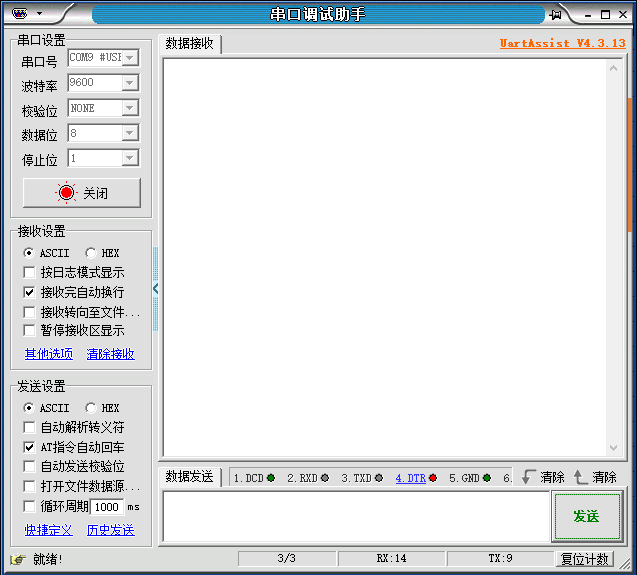

下載并打開串口調試助手，調用設備管理器生成的COM口用來模擬串口終端設備。

四、功能調試

1、功能調試

串口調試助手調用COM9我們用來模擬串口終端設備，注：本案例中的網絡調試助手是部署在阿里云公網服務器上的，客戶在實際測試過程中，無法直接下載網絡助手作為服務器

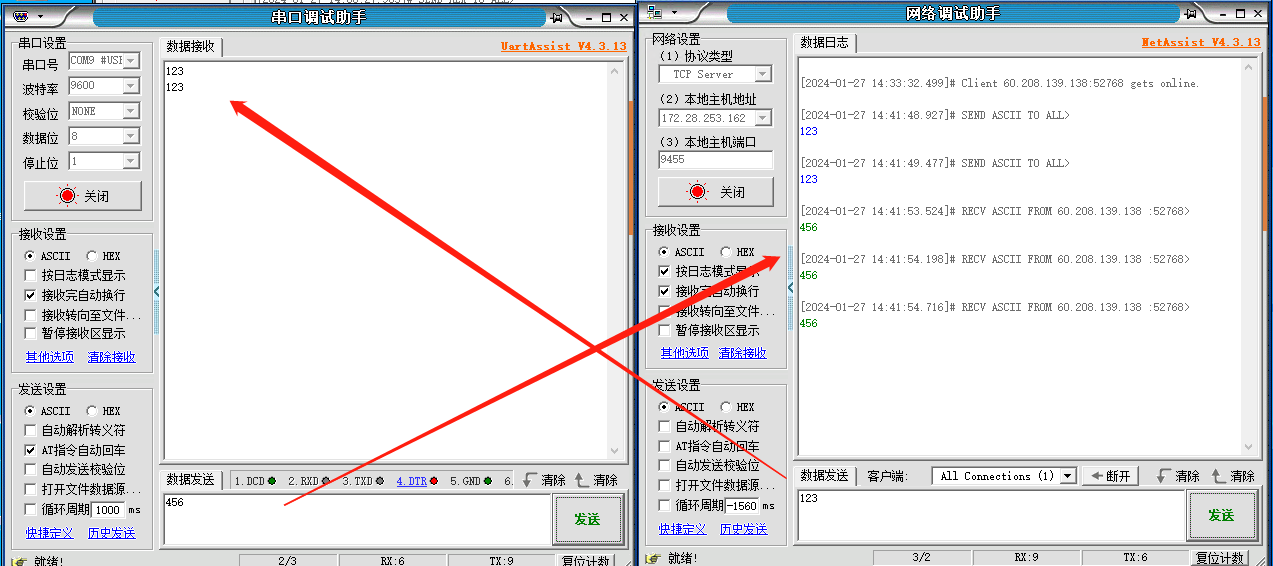

2、數據截圖

五、測試結論

1、結論

根據上圖串口助手與網絡助手上數據交互的測試，我們可以看到串口發出的數據報文，經過USR-W660傳輸?shù)搅斯W(wǎng)服務器上面。

編寫人：霍晴 編寫日期：2024-01-27

審核人：金志方 審核日期：2024-01-30

訂正版本：V1.0 訂正內容：初稿
