USR-W660連接接MQTT服務器數據透傳示例

一、資料下載

USR-W660 說明書：http://imbacareer.com.cn/Download/1361.html
USR-W660 規格書：http://imbacareer.com.cn/Download/1362.html

USR-W660 AT指令集：http://imbacareer.com.cn/Download/1410.html

MQTT客戶端軟件下載：可以自行前往百度下載MQTTX軟件用于數據調試

二、硬件連接

1、所需物品

USR-W660 設備 1個
12V電源適配器 1個

USB-RS485/RS232串口線 1條

筆記本電腦 1臺

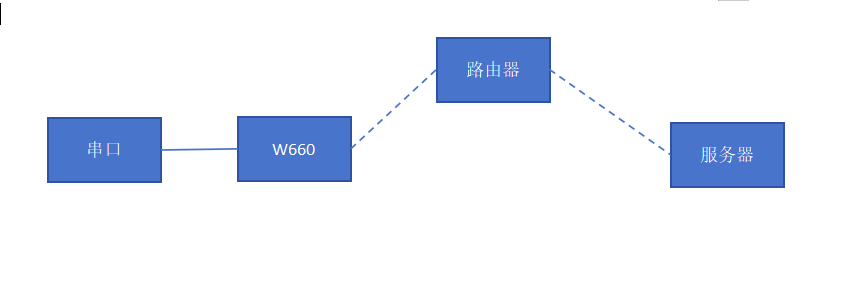

2、硬件連接

USR-W660的485串口接USB-RS485串口線到電腦USB口，然后接12V電源適配器給設備供電。本案例中，串口設備使用串口調試助手軟件模擬。

三、產品參數設置

1、USR-W660參數設置

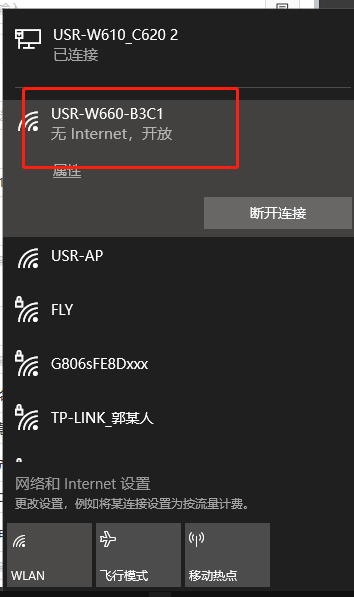

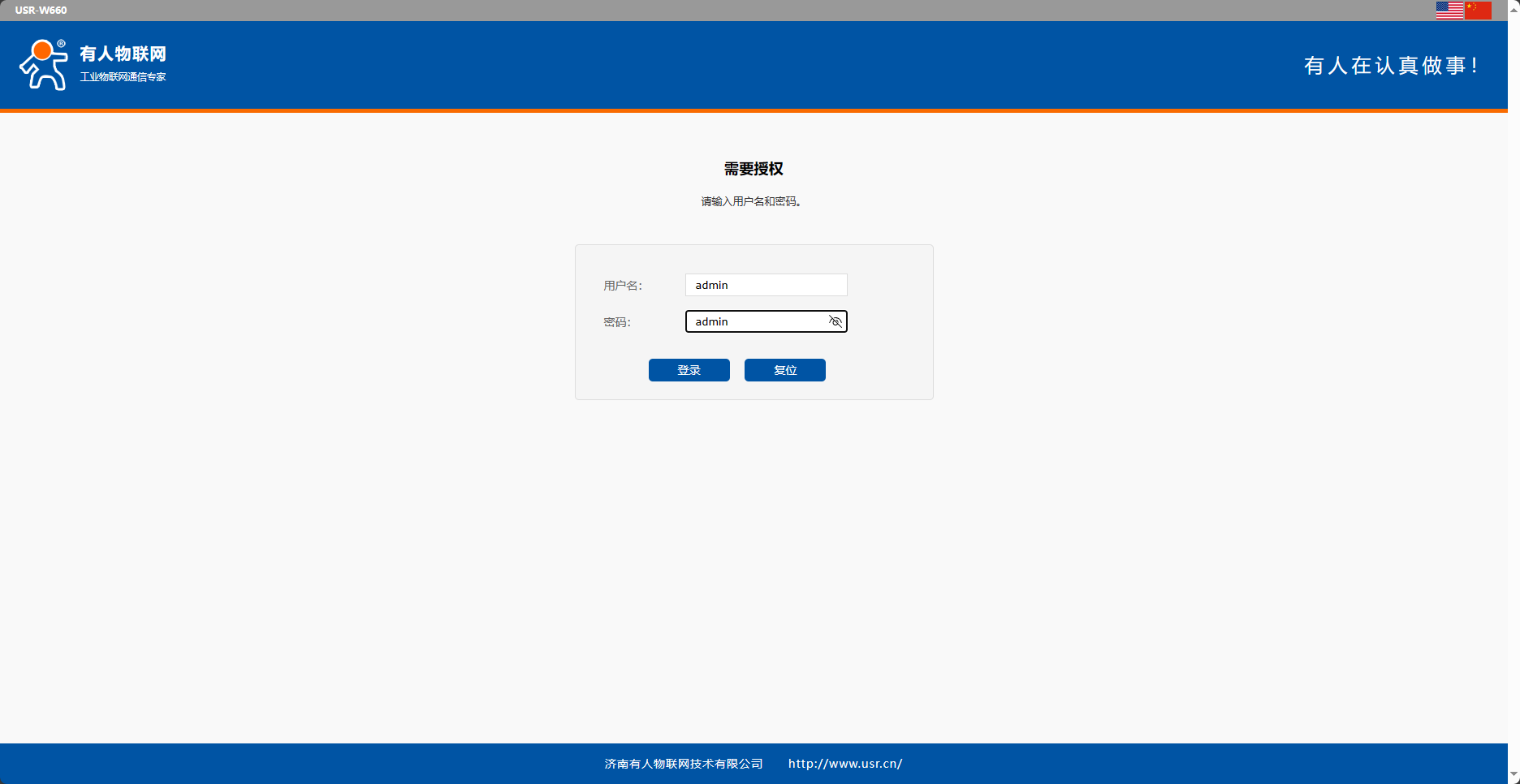

打開電腦的wifi網卡，點擊搜索，可以看到設備自身分出的wifi信號，默認密碼為imbacareer.com.cn點擊鏈接。打開電腦瀏覽器（推薦使用谷歌），輸入設備默認ip地址：192.168.1.1，密碼為：admin 點擊確定進入設備內置網頁，之后用來進行參數配置。

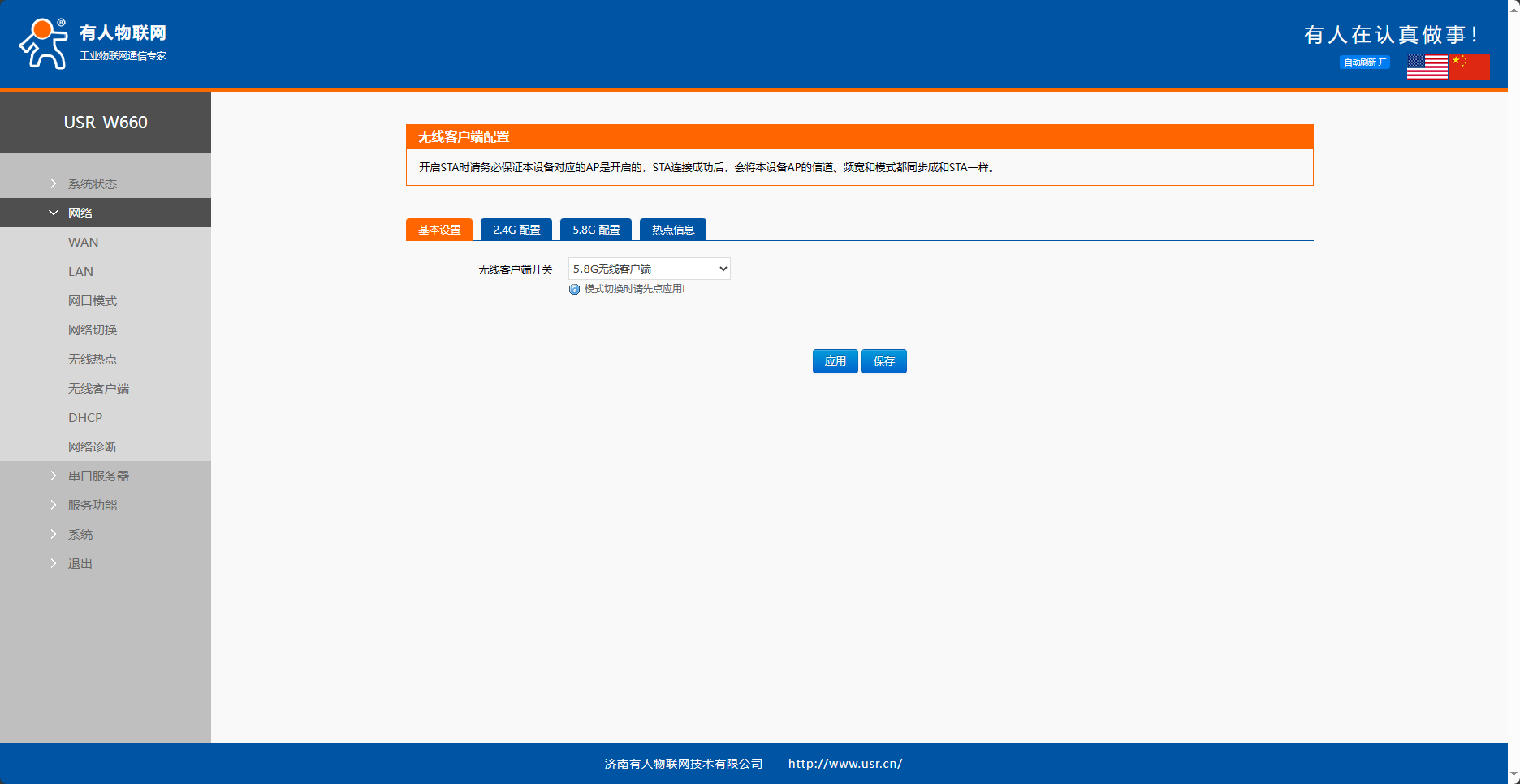

進入內置網頁，在網絡---無線客戶端中開啟無線客戶端的開關。注：如果現場網絡為2.4G wifi，需要開啟2.4G無線客戶端，如果現場網絡為5G wifi，需要開啟5G無線客戶端，案例中以5G為例。

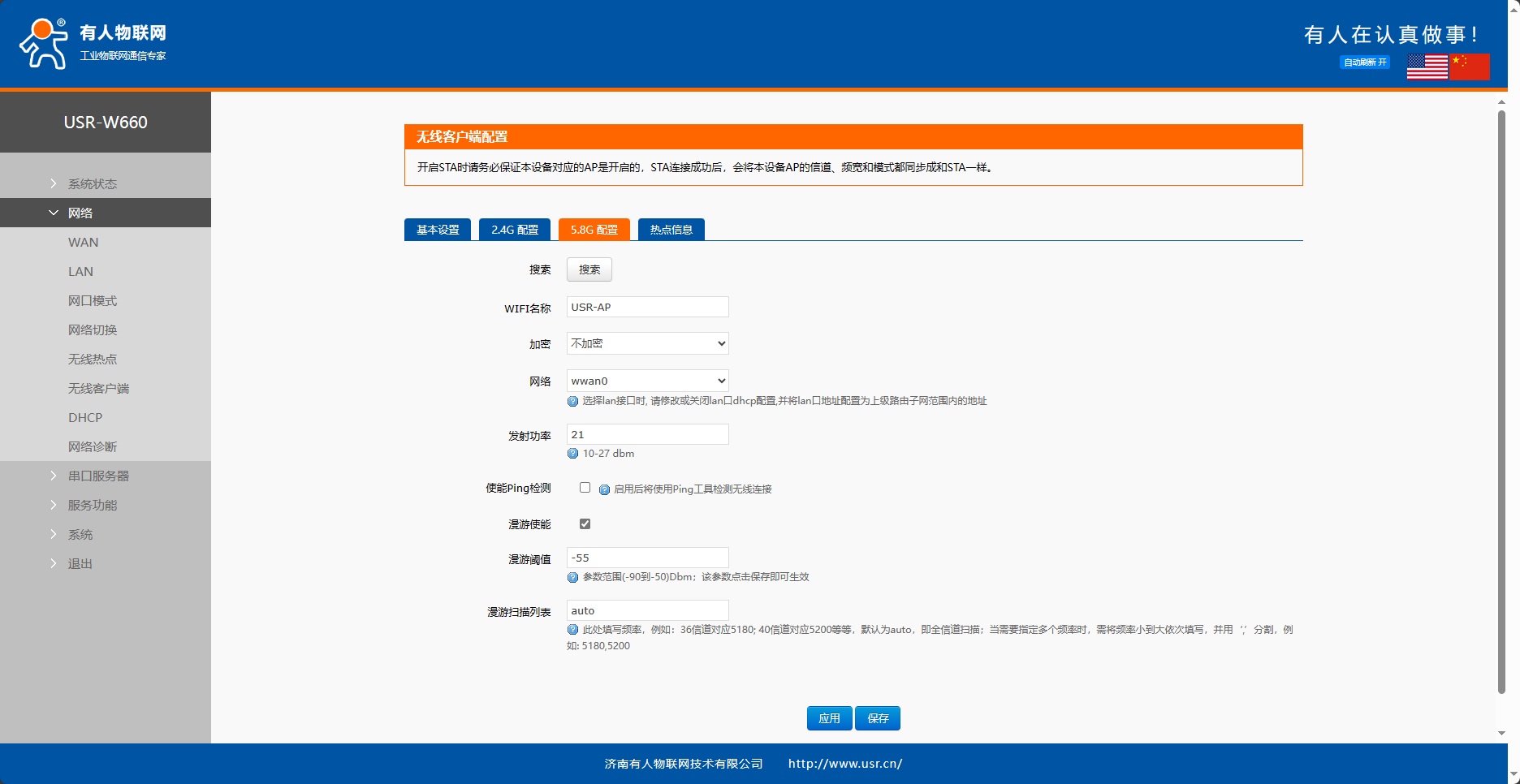

開啟5G無線客戶端后，在5.8G配置界面，點擊搜索，可以在WiFi名稱下拉框選擇設備需要連接的上級網絡，并配置其加密方式。點擊應用。

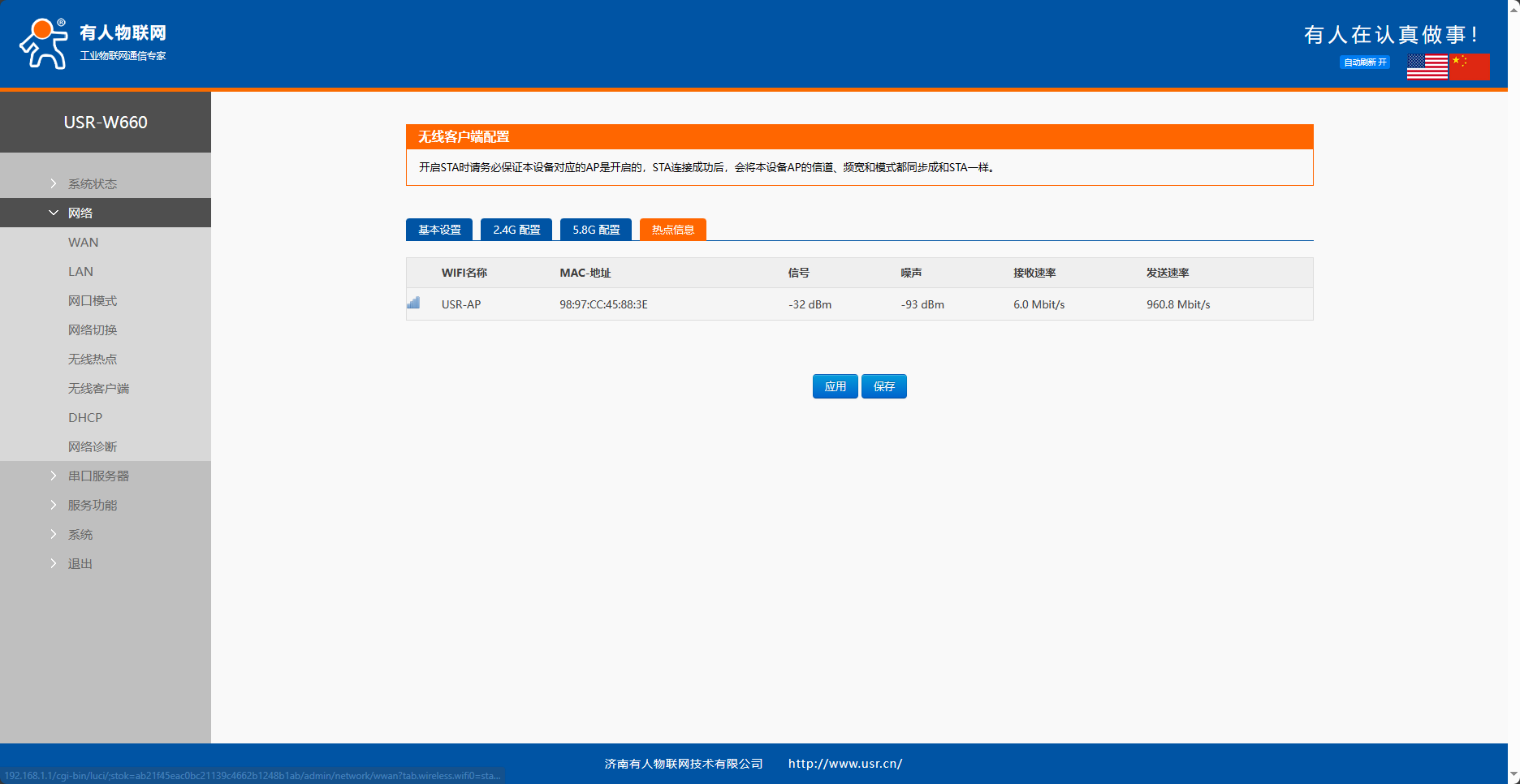

保存并應用參數，我們可以在熱點信息中查看W660是否連接到現場路由。

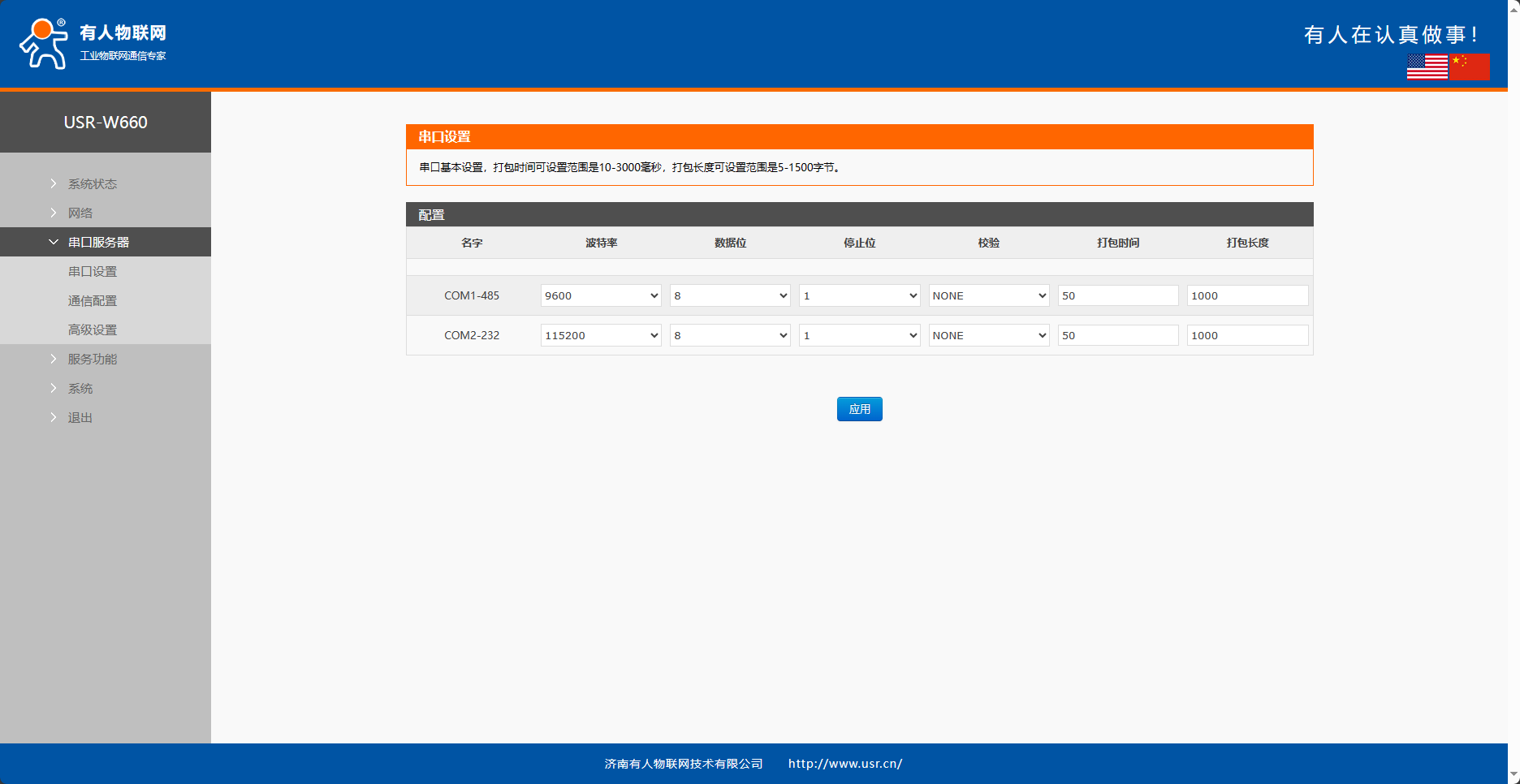

打開串口服務器界面，找到串口設置，根據現場實際應用串口對串口參數做修改，串口參數需要跟串口所接的實際485/232設備做匹配。此案例以9600波特率舉例。

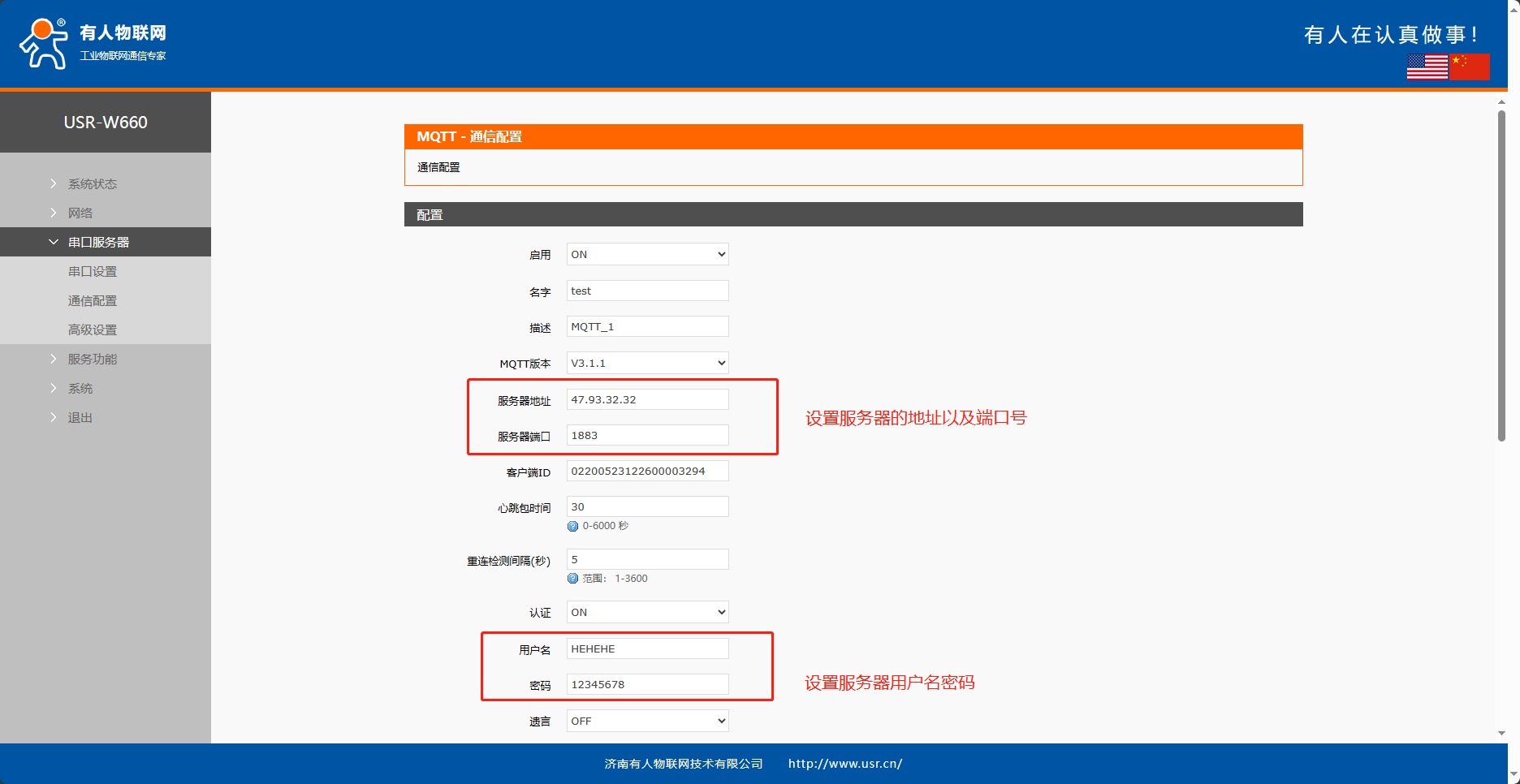

打開通信配置界面，在新建通道，配置設備網絡端參數。名字可以自定義，協議選擇MQTT點擊添加并編輯配置mqtt服務器相關參數。

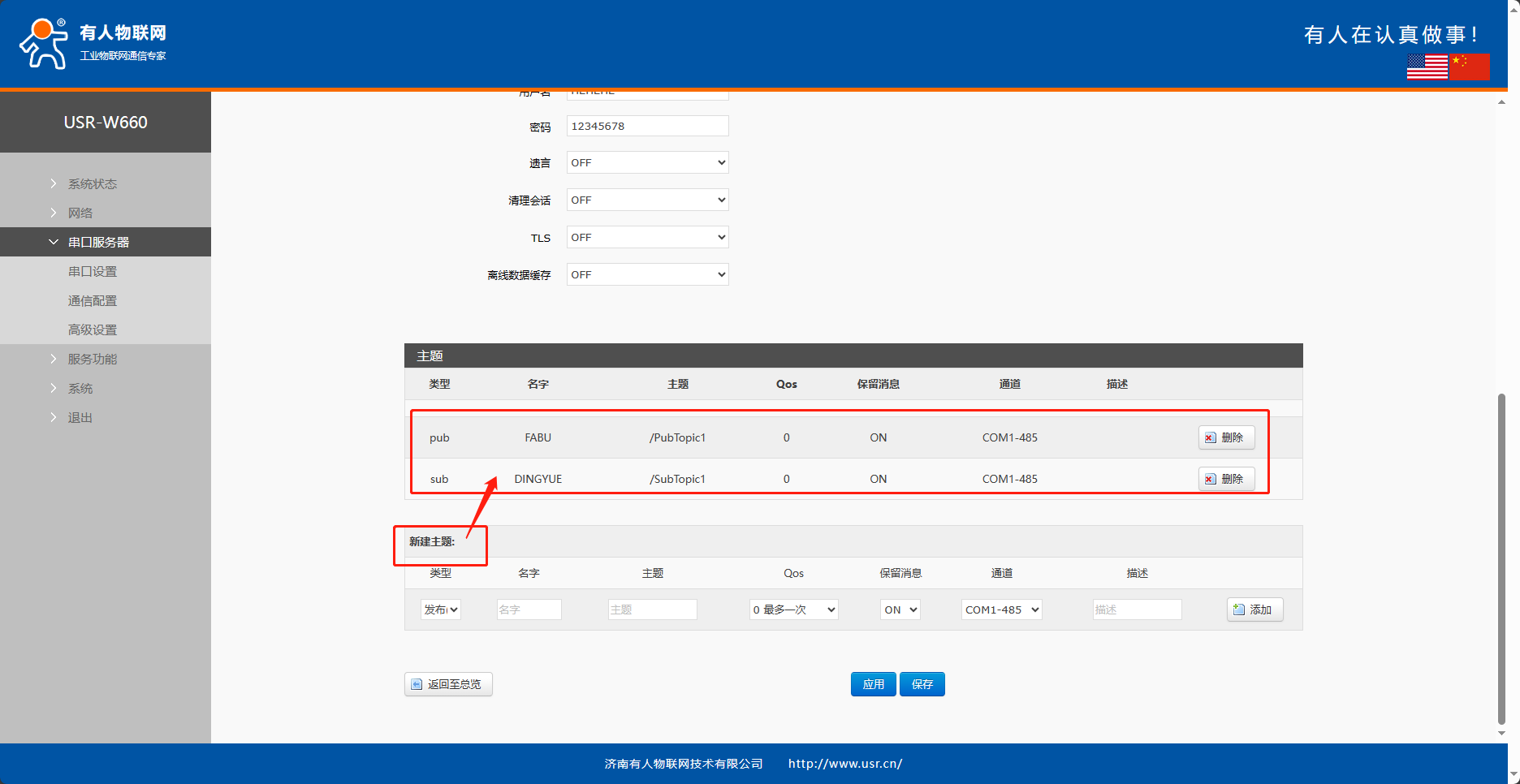

在新建主題中，配置設備的訂閱和發布主題。

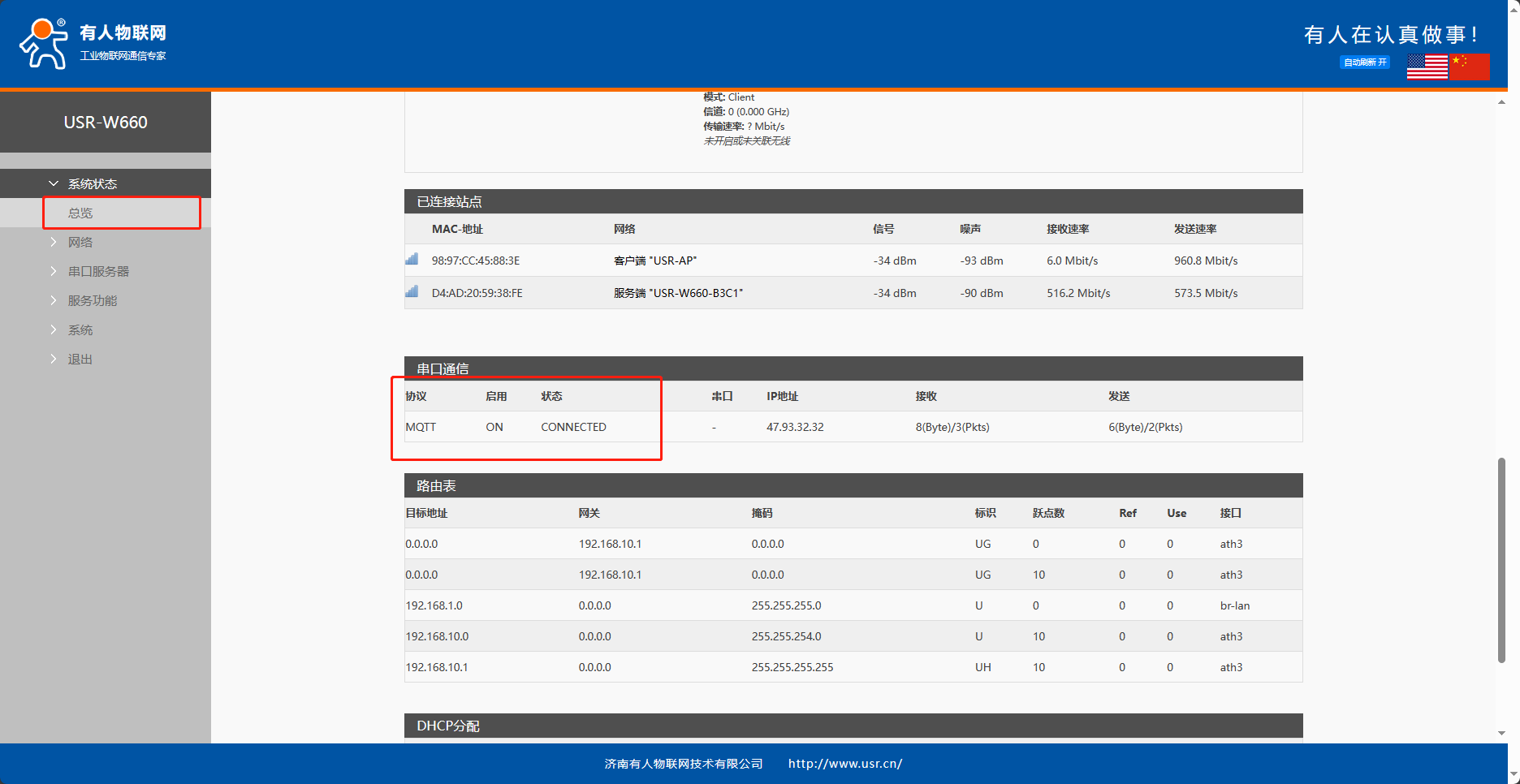

保存并應用參數，在系統中重啟設備。再次進入內置網頁，我們可以在系統狀態中查看設備與服務器的連接狀態。

3、MQTTX軟件參數設置

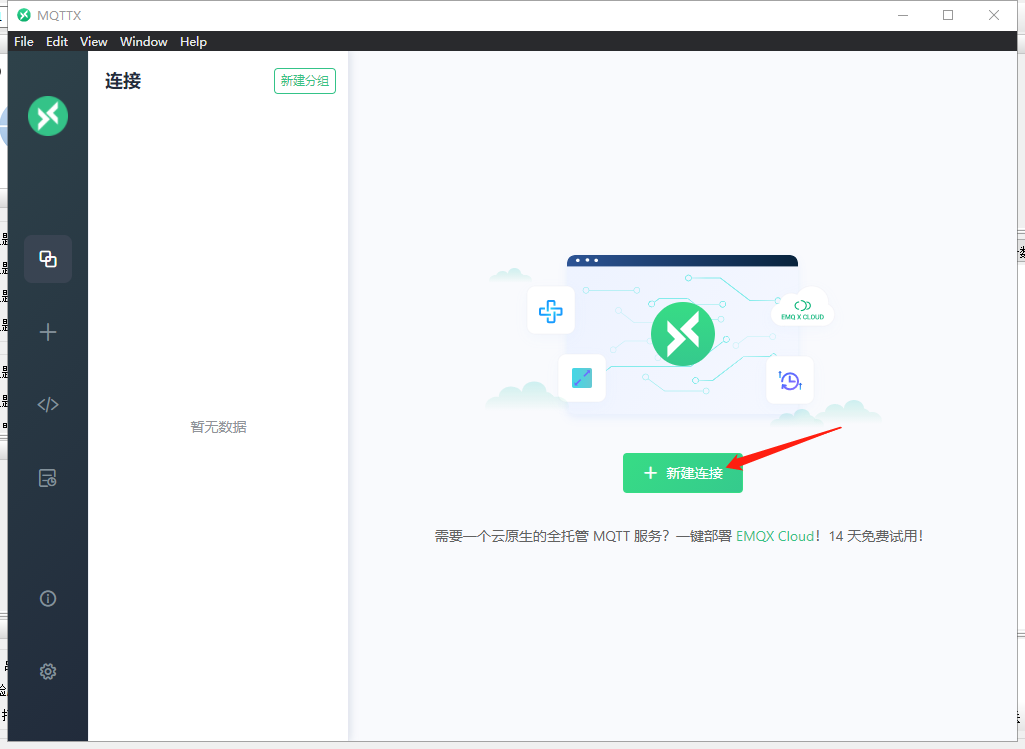

在電腦端，下載并打開mqttx軟件，點擊新建連接。

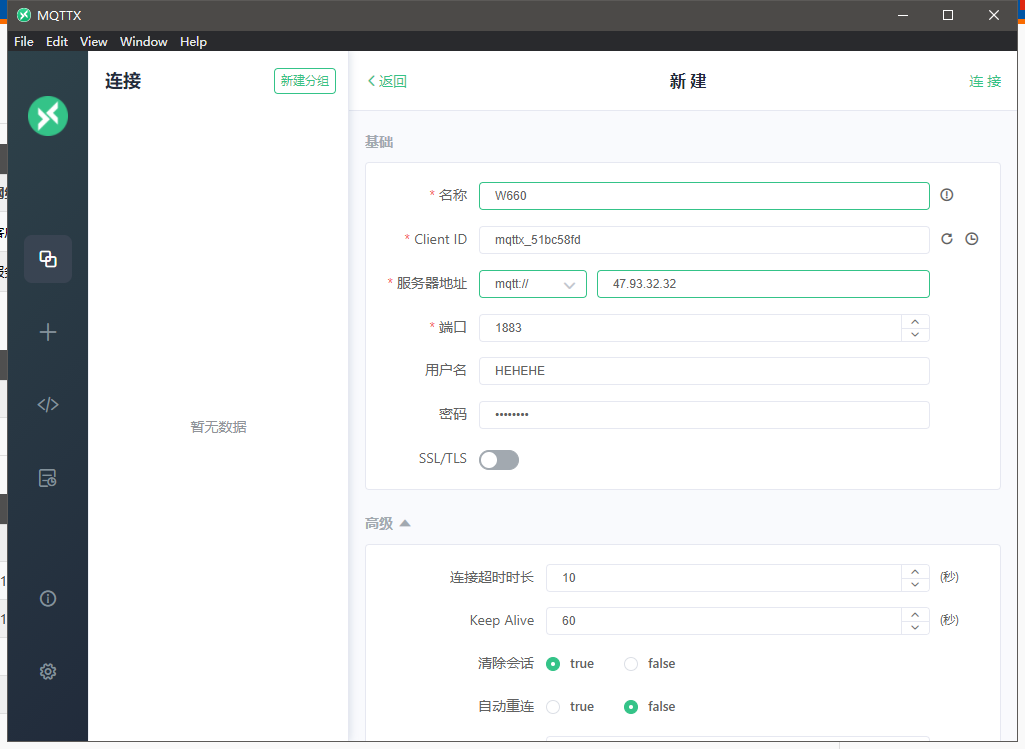

登陸名稱可以自定義，配置服務器地址、端口以及用戶名和密碼。配置完成后點擊連接。

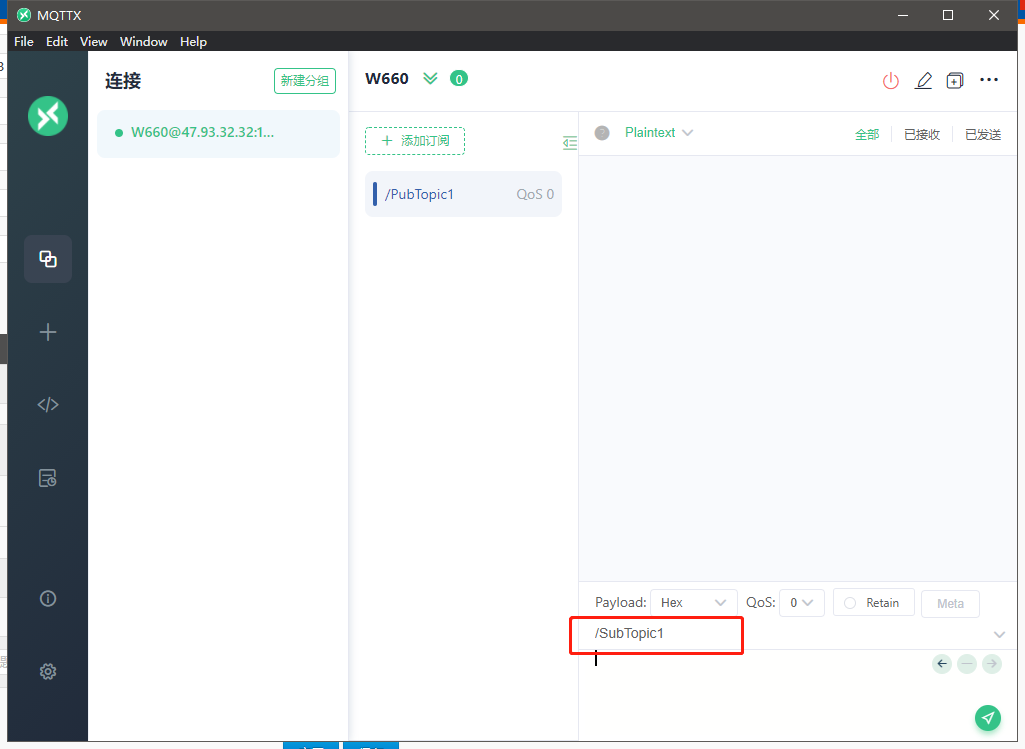

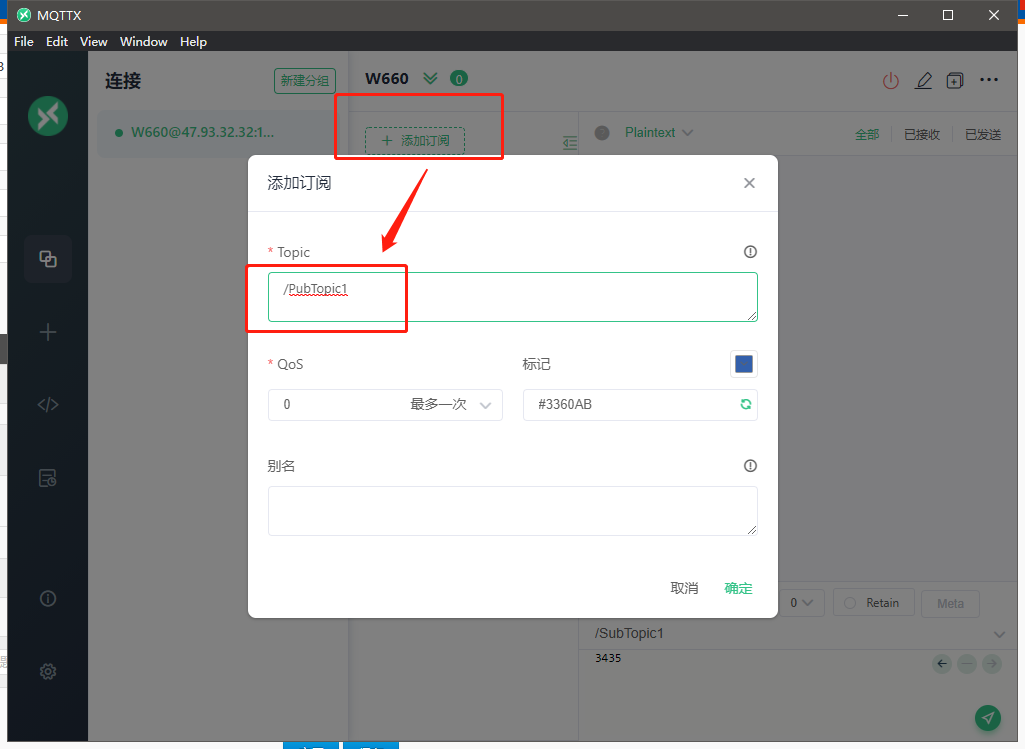

在MQTTX軟件添加訂閱主題，訂閱主題填寫模組的發布主題，發布主題填寫模組的訂閱主題。

四、功能調試

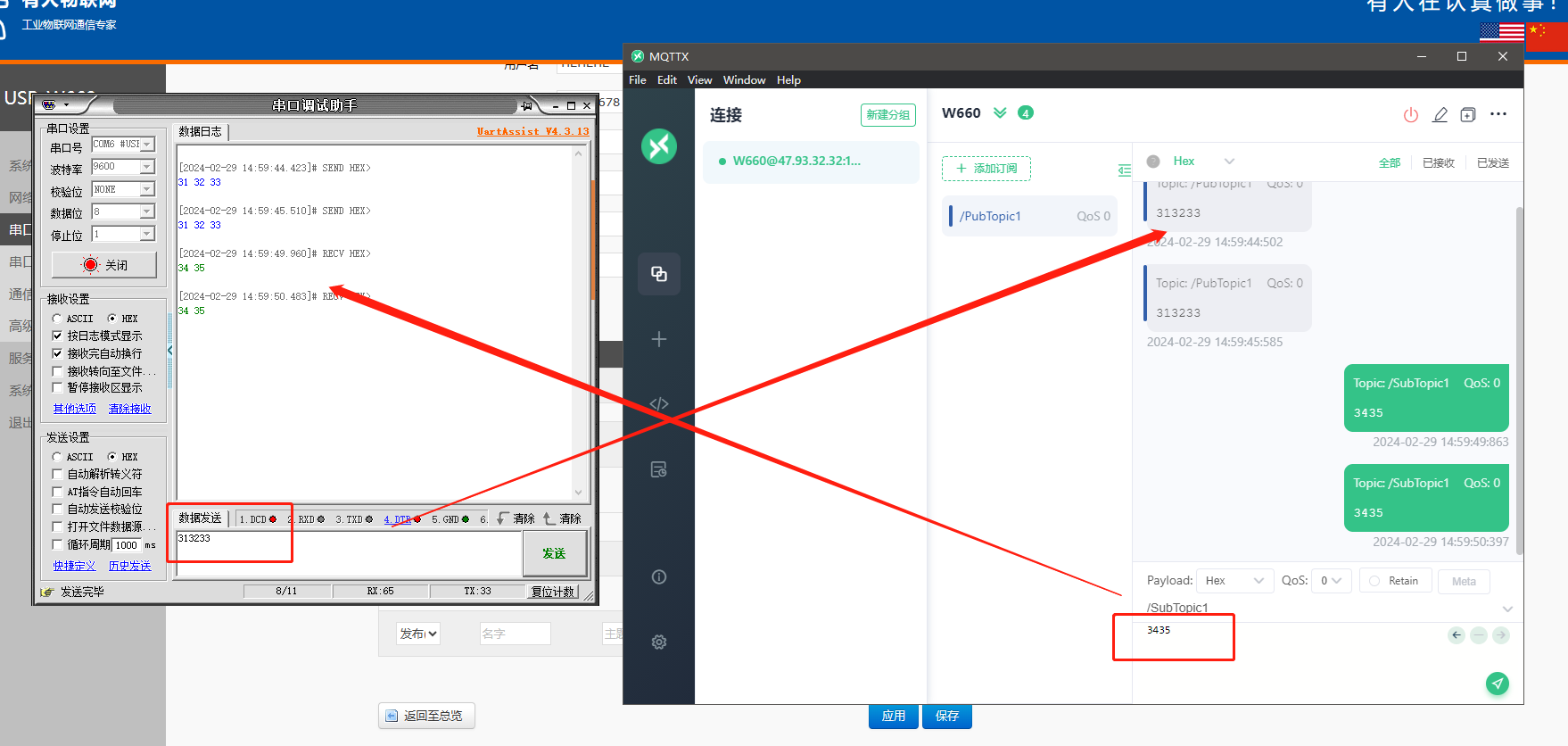

串口調試助手調用設備管理器中的com6我們用來模擬串口終端設備。串口助手發送數據，可以在mqttx軟件做接收，mqttx軟件發送數據可以經過模組傳輸?shù)酱凇?/span>

五、測試結論

根據上圖串口助手和mqttx軟件數據交互的測試，我們可以看到485串口發出的數據報文經過模組可以透傳到mqtt服務器上面。Mqtt服務器發送數據，也可以經過模組傳輸給下面的終端設備。

編寫人：霍晴 編寫日期：2024-02-29

審核人：金志方 審核日期：2024-03-01

訂正版本：V1.0 訂正內容：初稿
