一、資料下載

USR-W660 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1361.html

USR-W660 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1362.html

USR-W660 調試助手軟件官網下載鏈接：modbus slave和modbus poll為第三方軟件需要自行下載

二、硬件連接

1、所需物品

USR-W660 產品 1臺

12V電源適配器 1個

USB-RS232或USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-W660 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上線。

三、產品參數設置

1、USR-W660參數設置

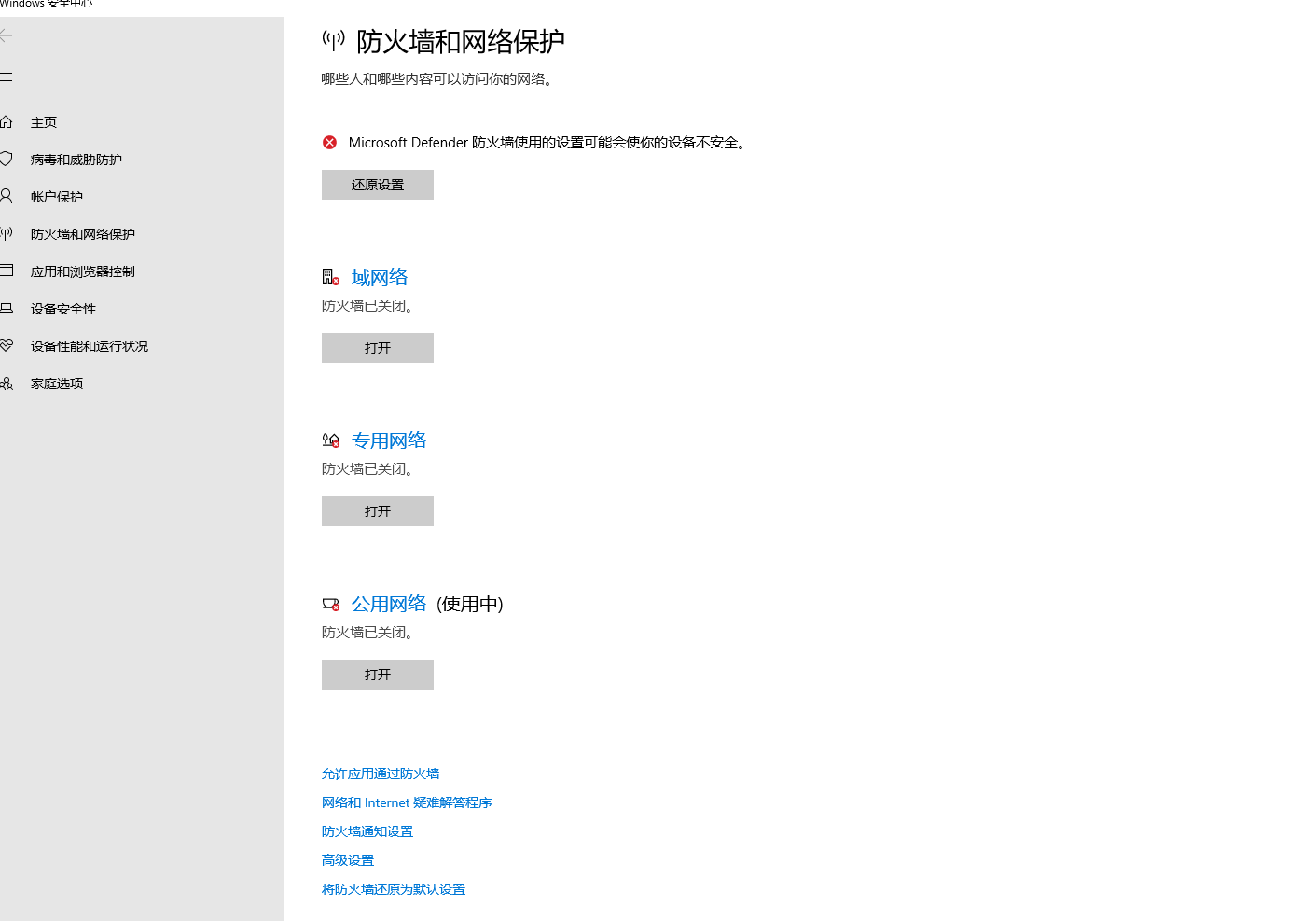

（1）W660接上WiFi天線，電腦連接上wifi，232轉USB調試線或485轉USB調試線接到電腦。 并關閉電腦防火墻、多余網卡和殺毒軟件。

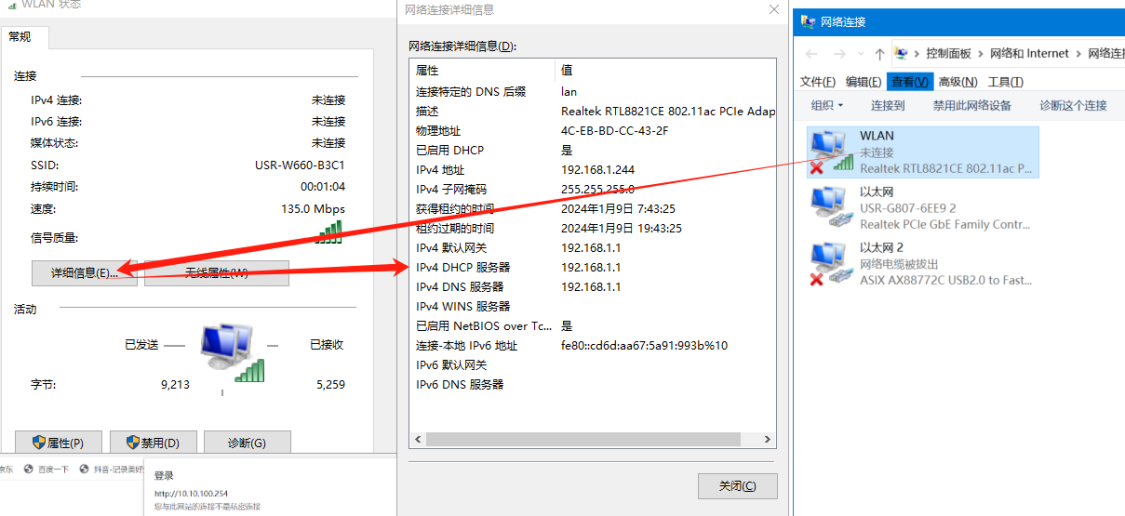

模塊出廠默認是AP模式，電腦連接W660的wifi信號,W660的wifi名稱后面跟了4個字 符，是MAC地址的后4位，MAC地址可以在設備背面的標簽上看到。

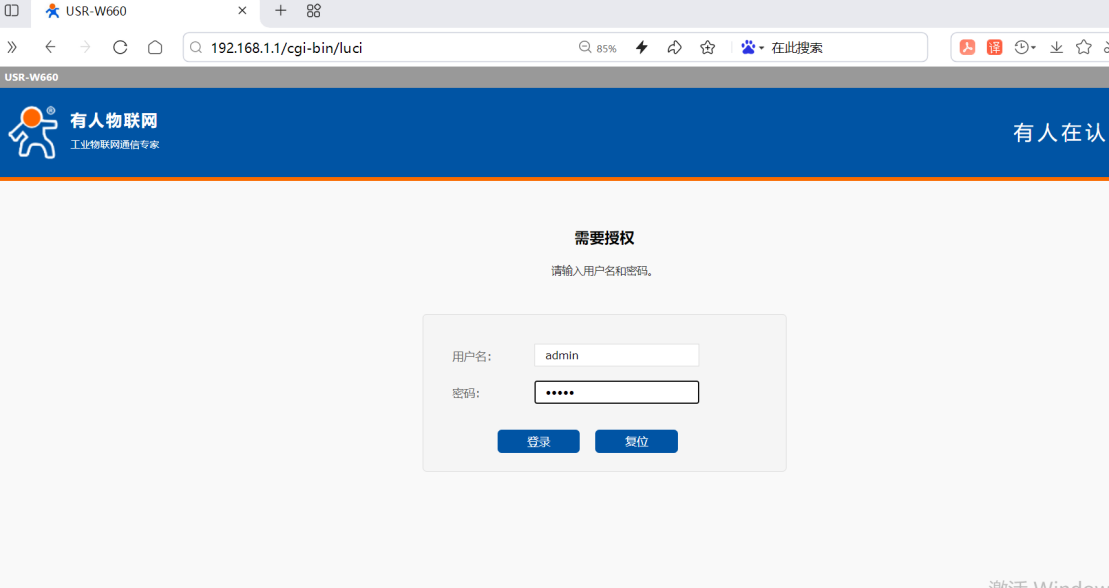

（2）在瀏覽器輸入W660默認IP ：192.168.1.1。用戶名密碼都為admin

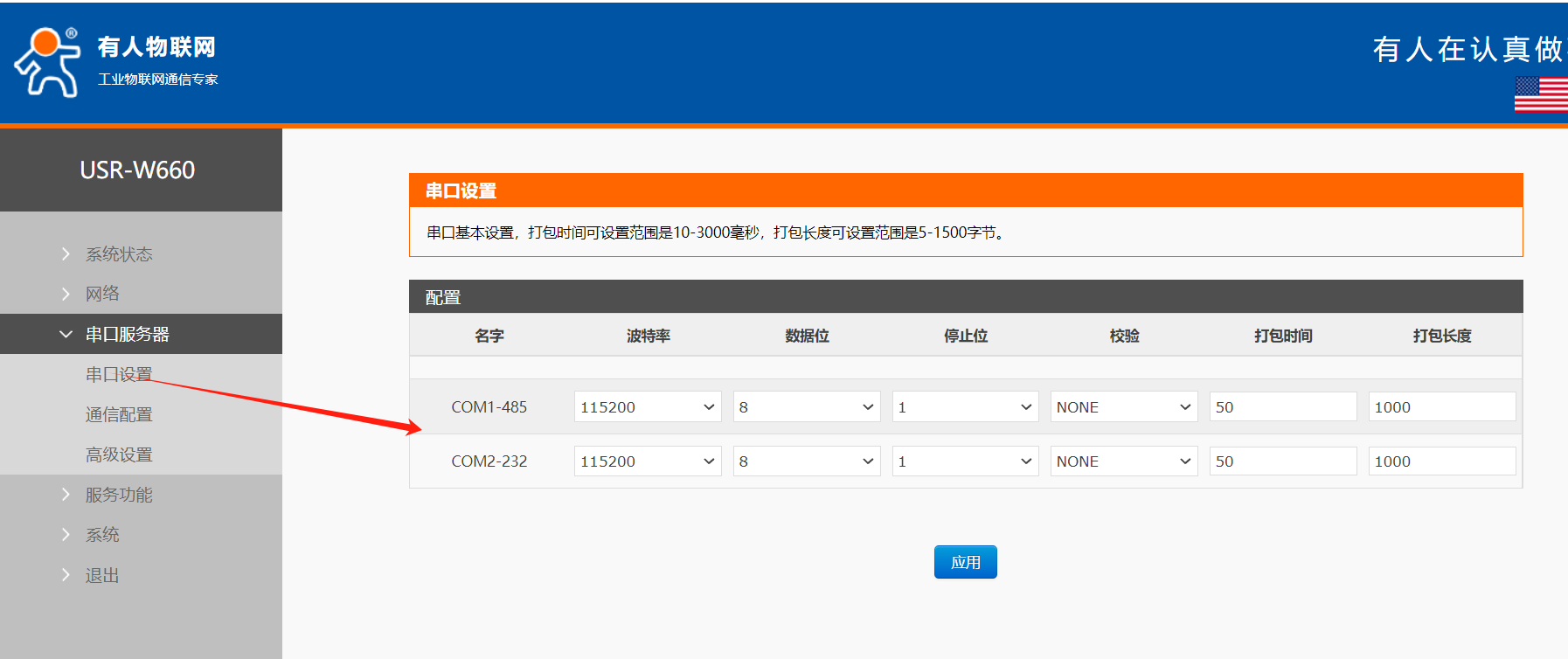

（3）W660的串口參數如下可以自定義，此次使用的是485串口，設置為9600 N 8 1。

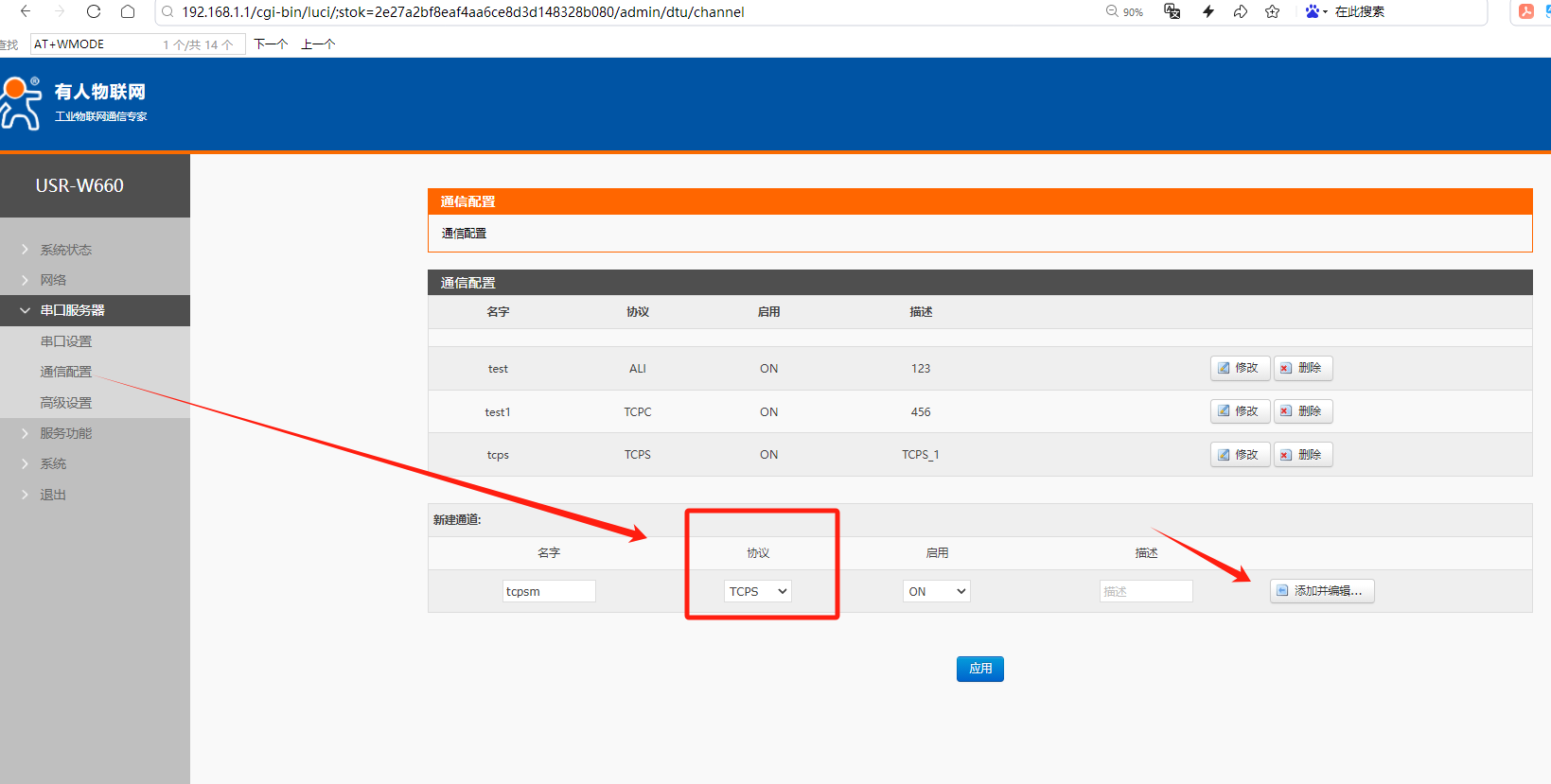

（4）通信配置—設置為自定義名稱—TCP Server ——開啟 點擊添加并編輯

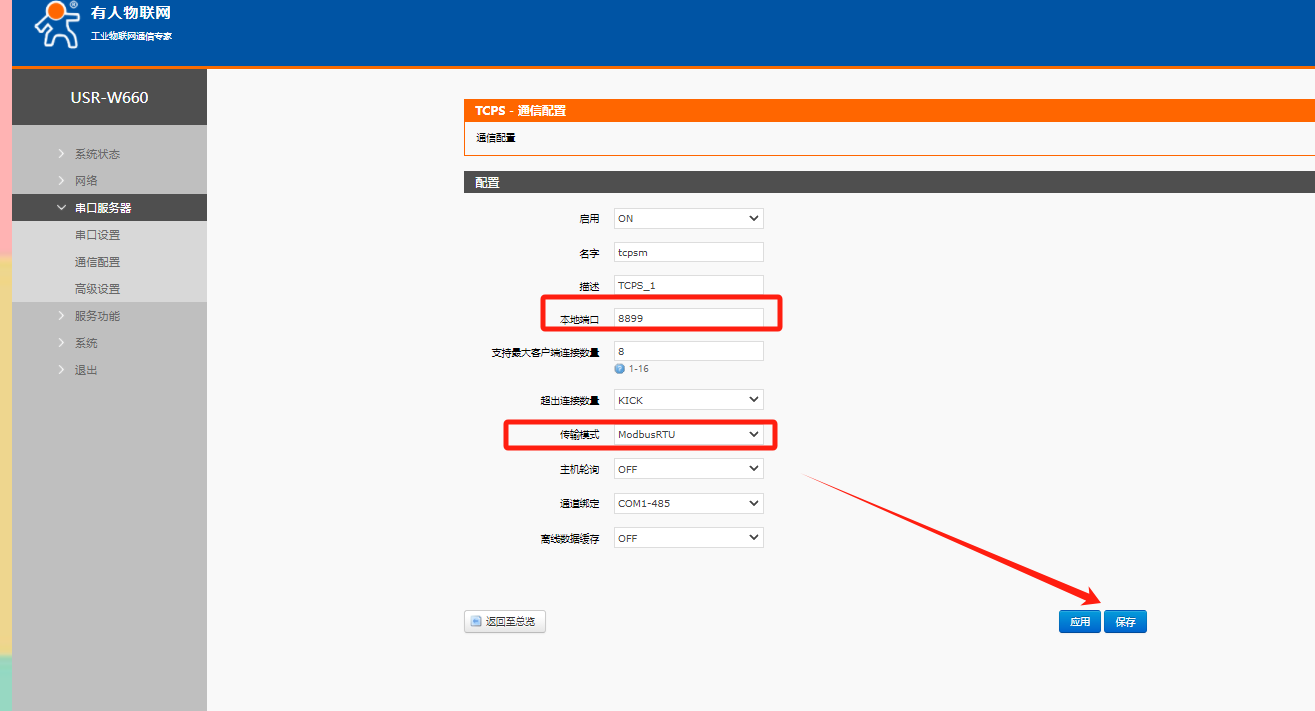

（5）自定義本地端口，這里配置的是8899，協議改為modbus rtu 點擊保存

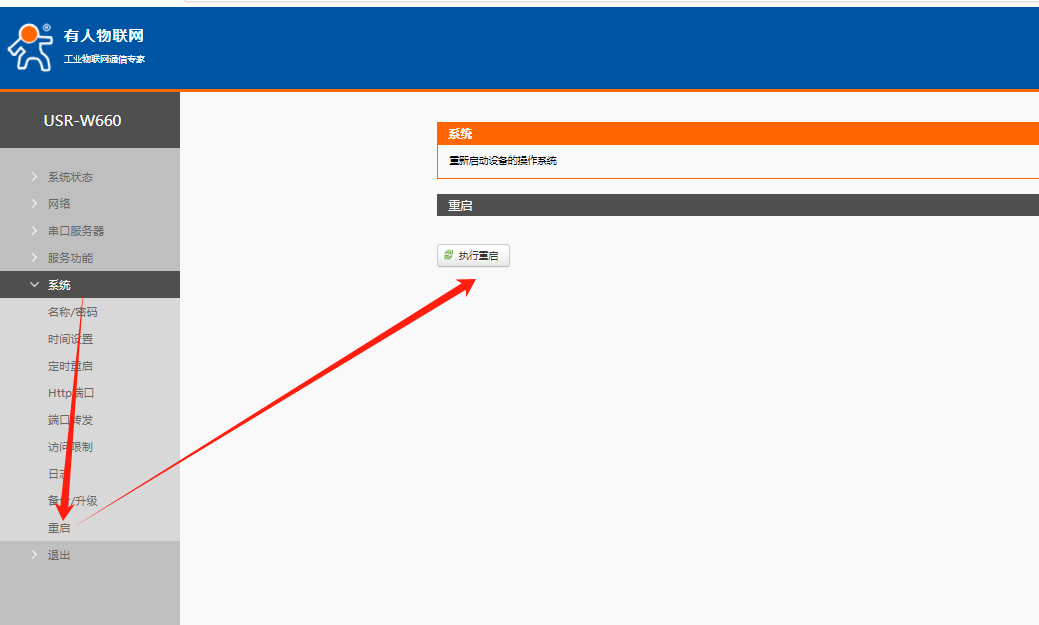

（6）重啟設備，參數即可生效

2、其他配置

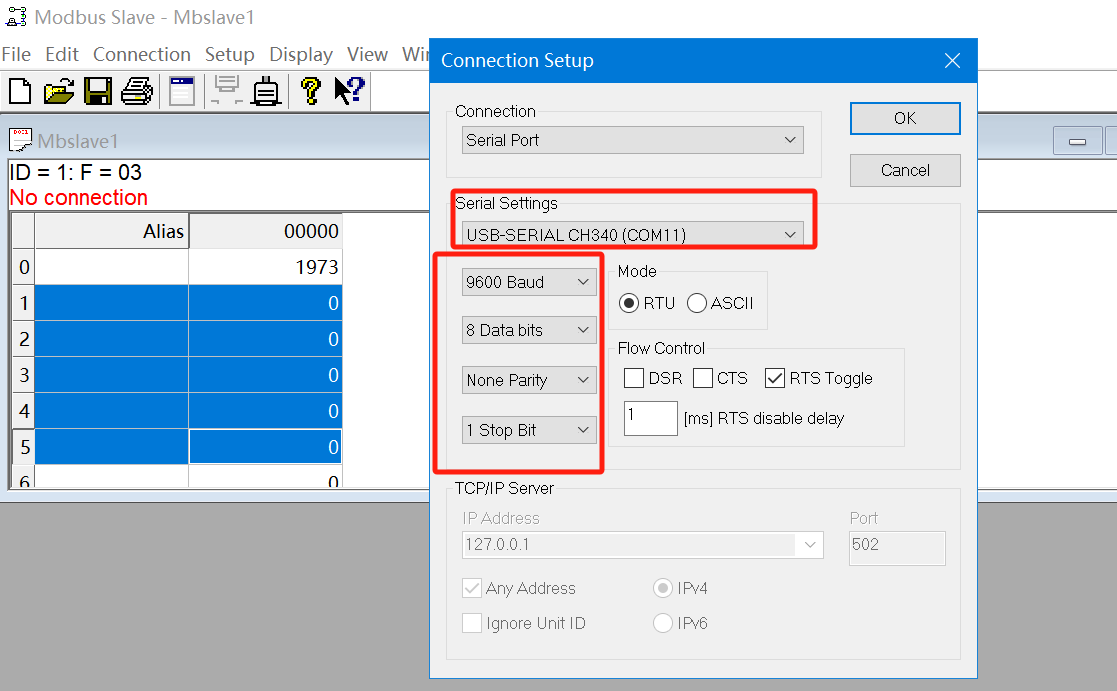

（1）打開Modbus Slave ,選擇W660的串口接到電腦上的串口號，以及W660的串口參數。

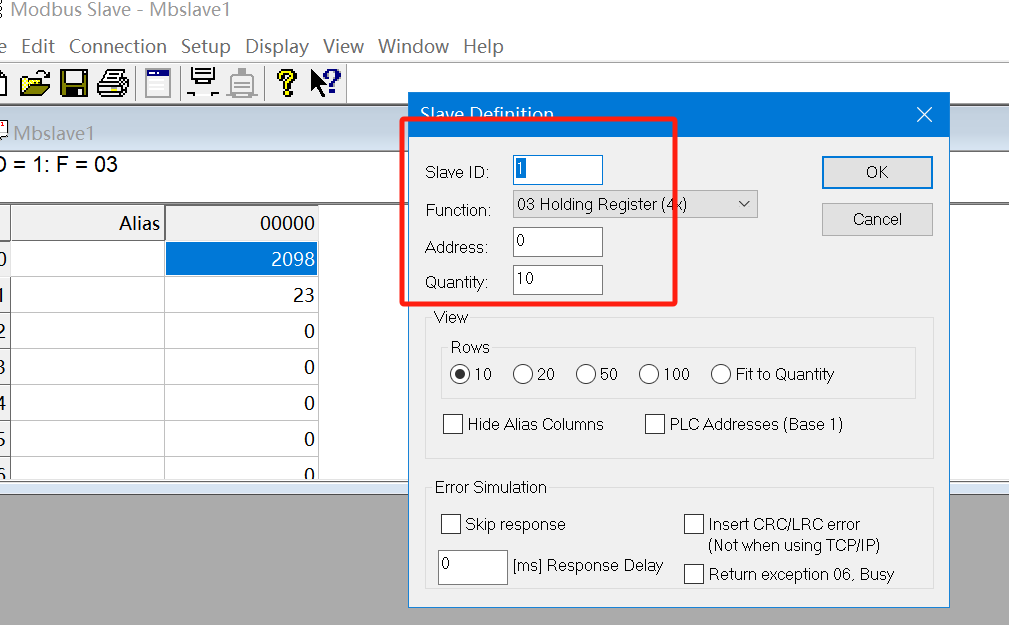

（2）設置從機的起從機地址，功能嗎，起始地址

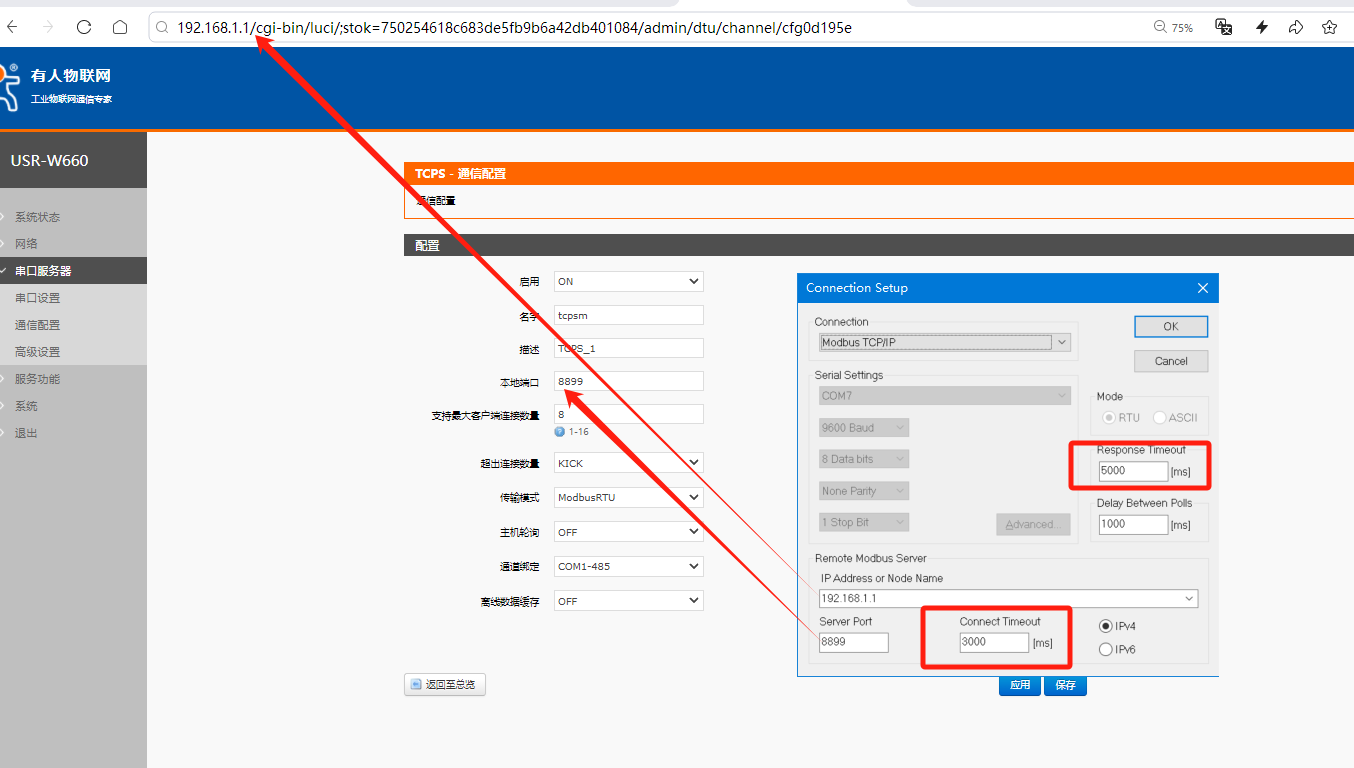

（3）打開Modbus POLL ,設置協議為modbus TCP，填寫W660的IP和本地端口。設置超時時間和輪詢間隔時間，此時間一定要比W660設置的要大。

（4）設置從機對應的從機地址，功能碼，起始地址。

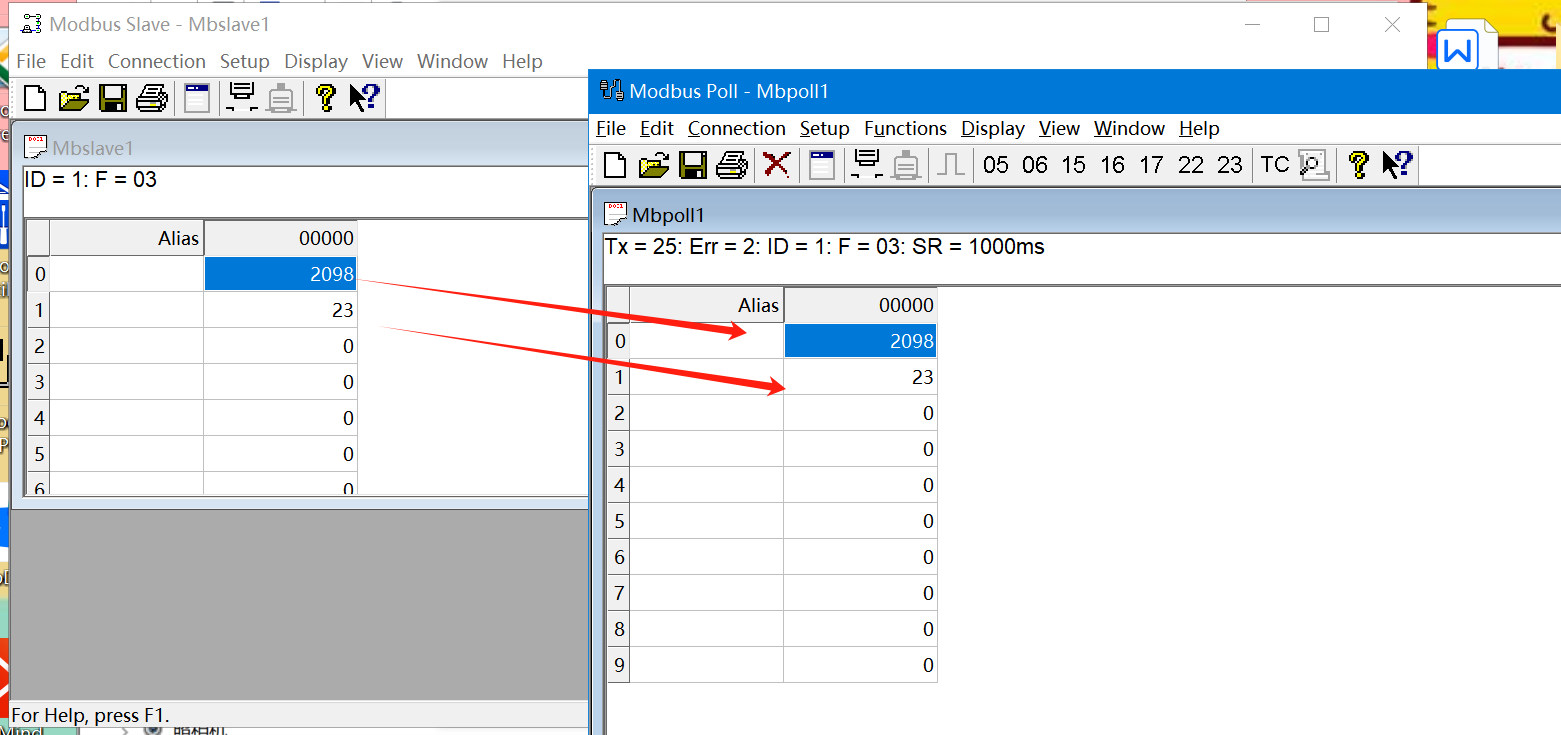

四、測試結果

編寫人：李鑫 編寫日期：2024-02-02

審核人：金志方 審核日期：2024-03-05

訂正版本：V1.0 訂正內容：初稿
