一、資料下載

USR-TCP232-302/304/306 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1255.html

M0系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件V3.7.2.529下載鏈接：http://imbacareer.com.cn/Download/31.html

有人虛擬串口軟件V5.0.1下載鏈接：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-TCP232-304 產品 1臺

5V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 2臺

2、硬件連接

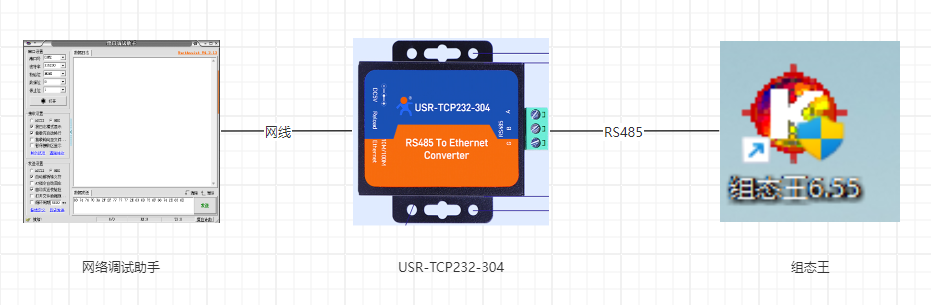

USR-TCP232-304的485串口接USB-RS485串口線到1號電腦的USB口上，USB-TCP232-304的網口接網線到2號電腦的網口上,然后產品接12V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、USR-TCP232-304和1號電腦建立TCP鏈接參數設置

USR-TCP232-304網口直連電腦，接上5V電源適配器上電。

電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1（USR-TCP232-304出廠默認IP是192.168.0.7，配置時電腦需要和設備在同一個網段）。

電腦關閉防火墻和殺毒軟件。

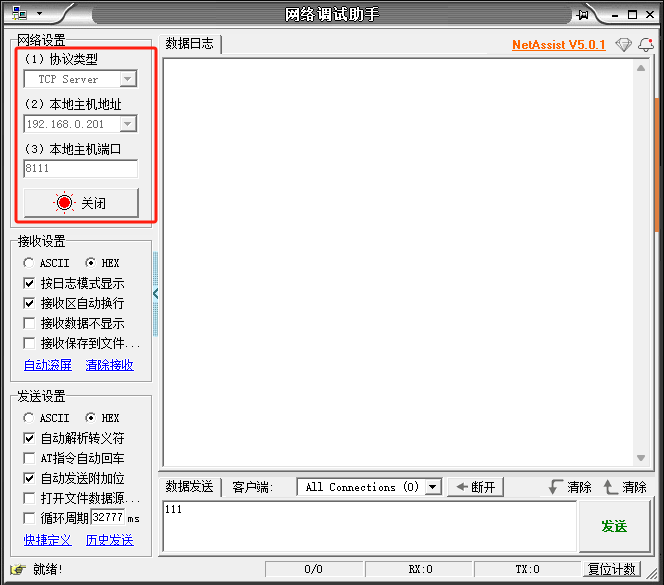

電腦打開一個網絡調試助手軟件，網絡協議設置為TCP server,本地端口號設置為8111。

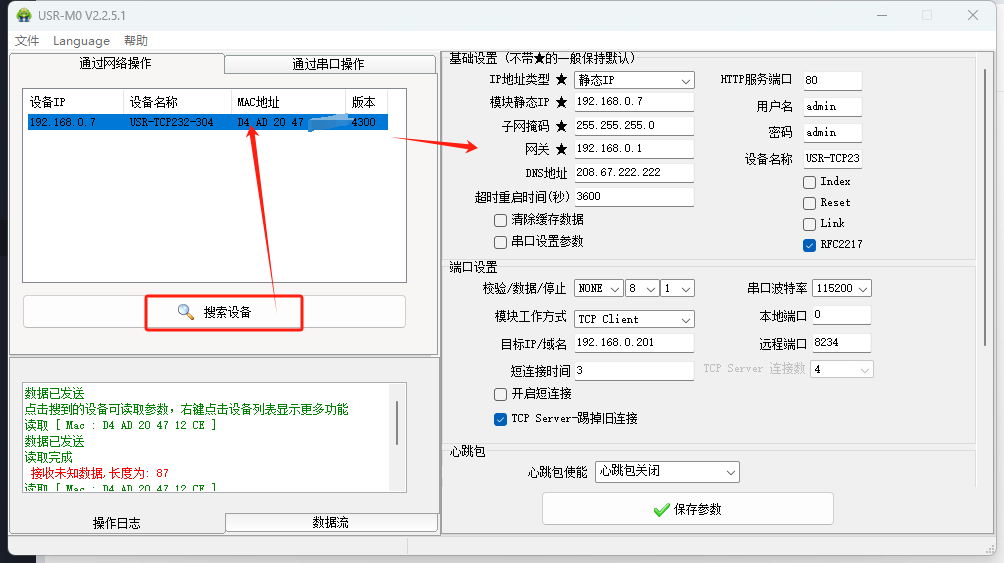

電腦打開M0軟件點擊搜索，搜到設備后雙擊MAC，右側出現USR-TCP232-304參數。

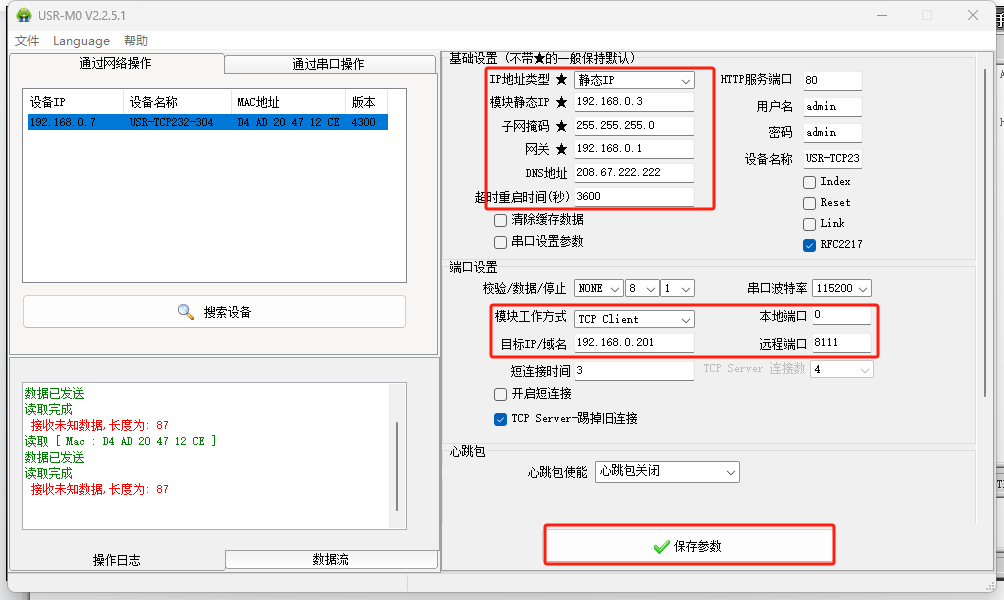

將USR-TCP232-304IP修改為192.168.0.3（本例使用靜態IP，用戶可根據自己實際情況選擇使用DHCP 或者分配固定IP）

模塊工作方式設置為TCP client，本地端口號可以不用設置，目標IP/域名設置為192.168.0.201，遠程端口號設置為8111，點擊保存參數。

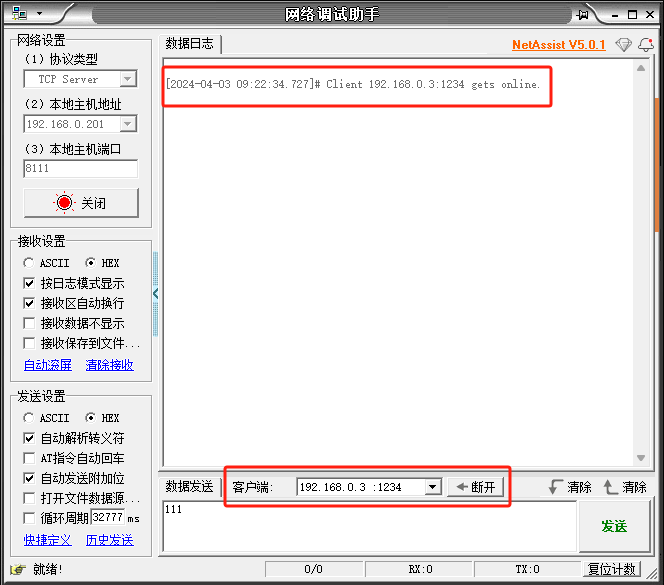

即可看到網絡調試助手監聽到一個網絡設備接入.

2、組態王軟件和USR-TCP232-304建立串口鏈接參數設置

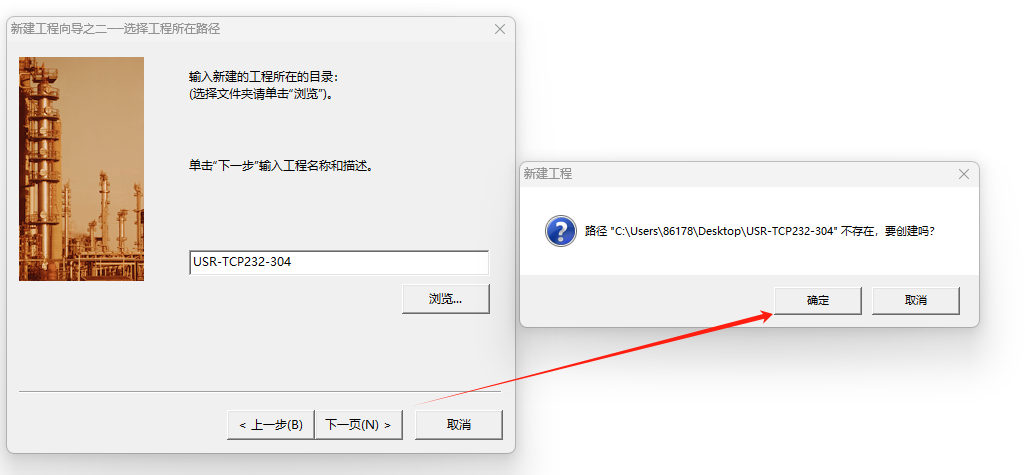

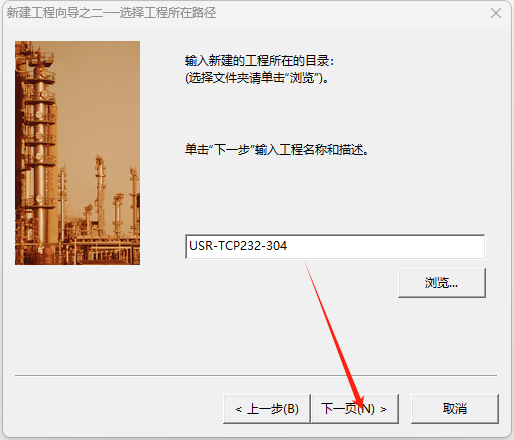

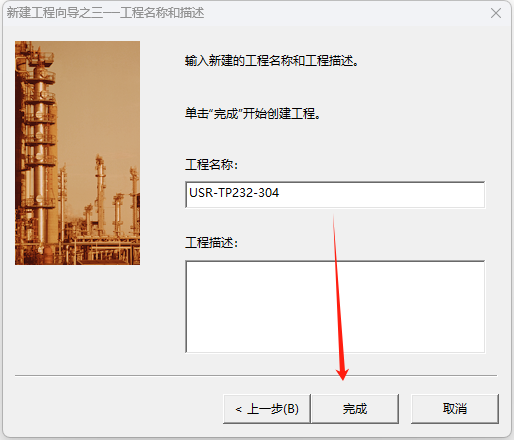

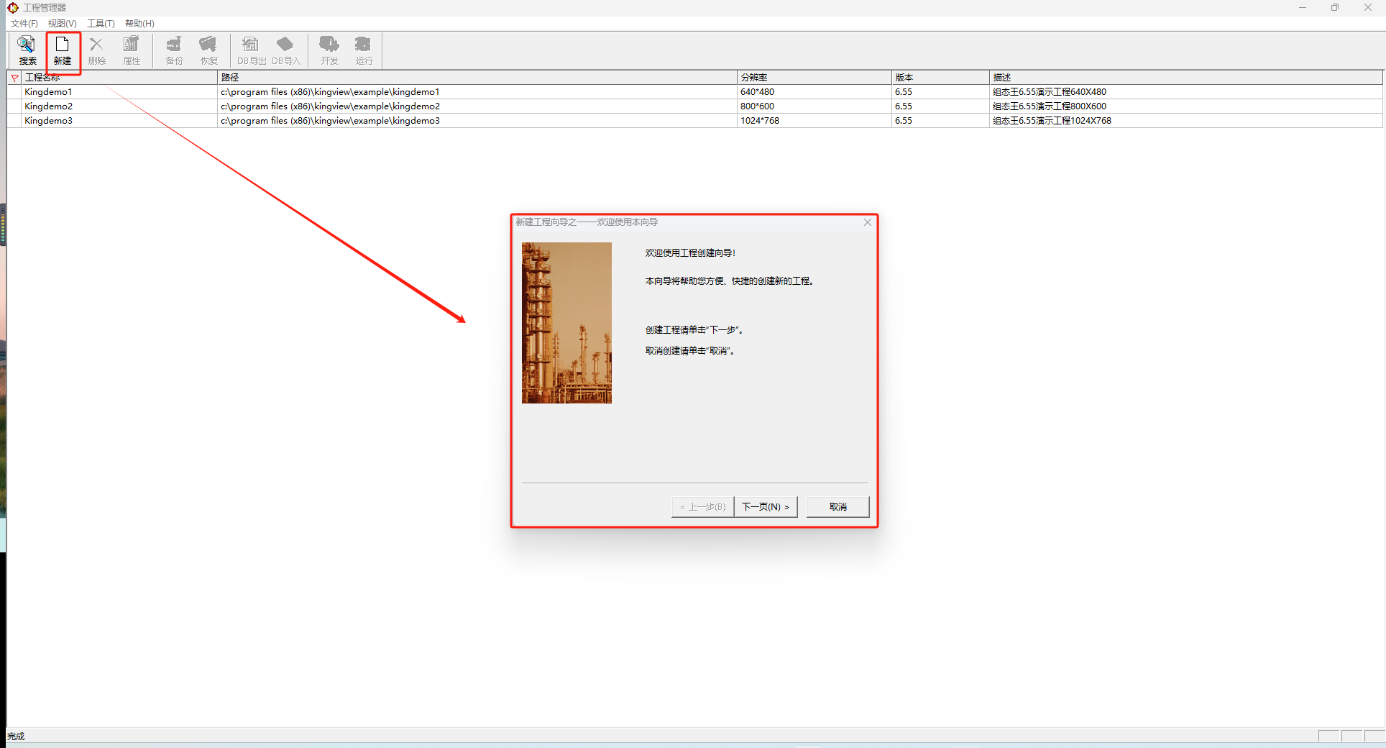

在2號電腦上打開組態王，新建一個工程，工程命名為USR-TCP232-304。

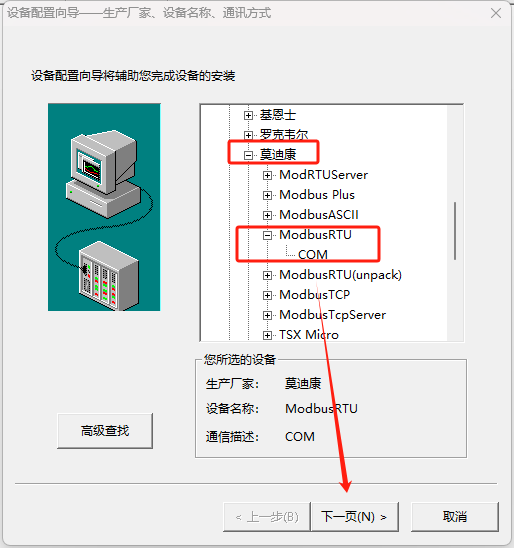

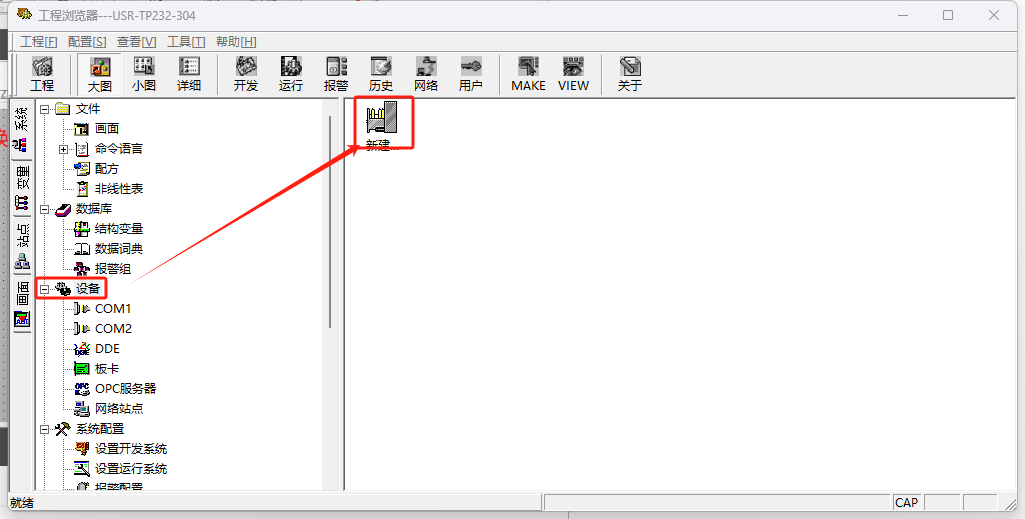

雙擊工程進入配置頁面：設備---新建---PLC---莫迪康---modbus rtu---COM

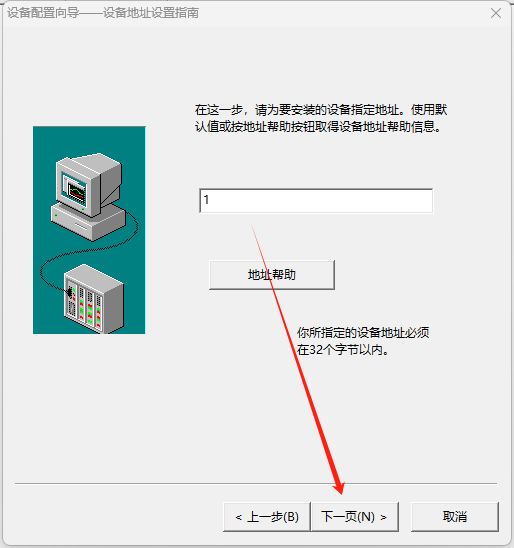

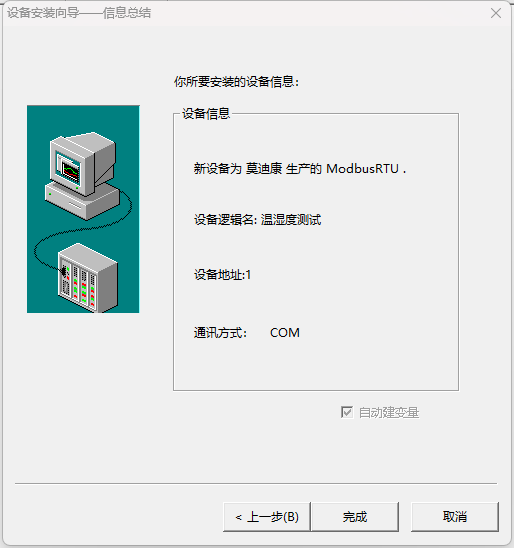

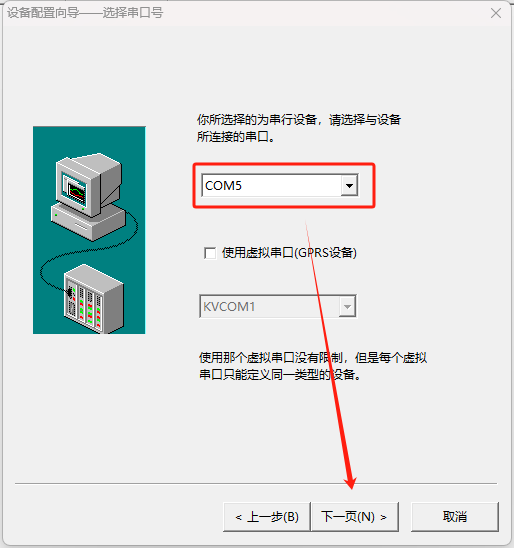

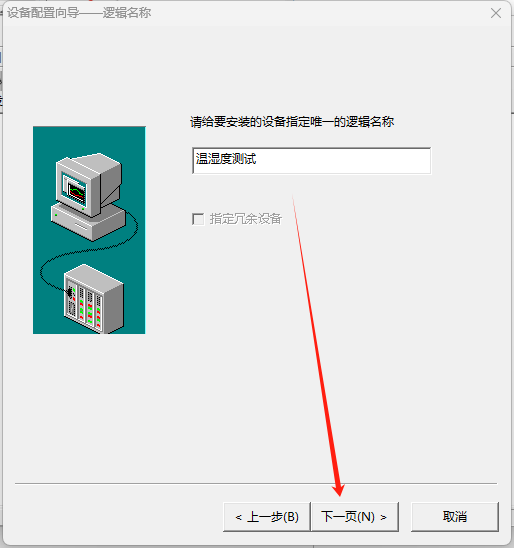

設定從機的名稱，給從機命名為“溫濕度測試”，選擇要引用的串口號，填入從機地址1，完成從機信息的填寫。

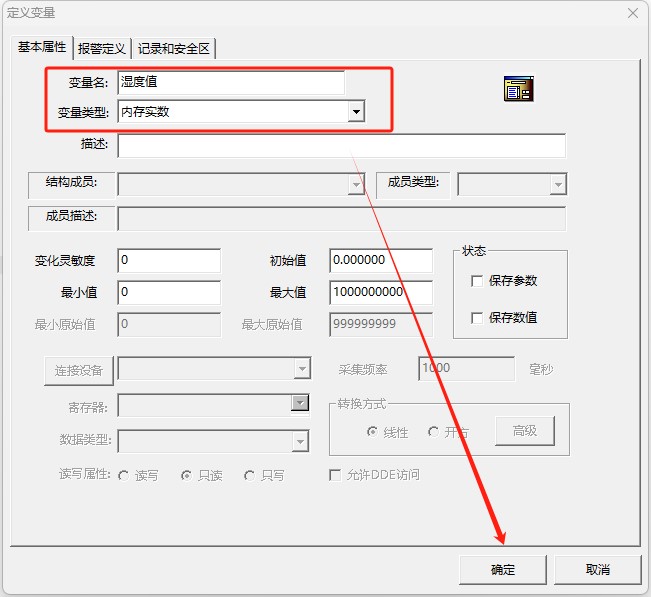

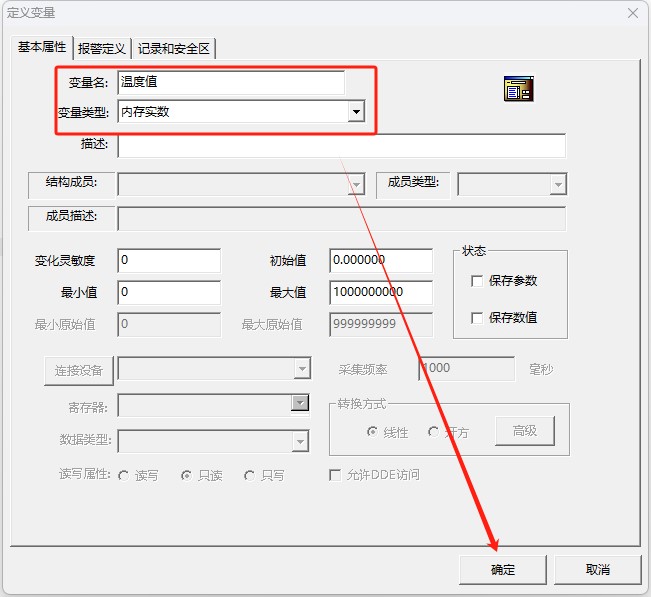

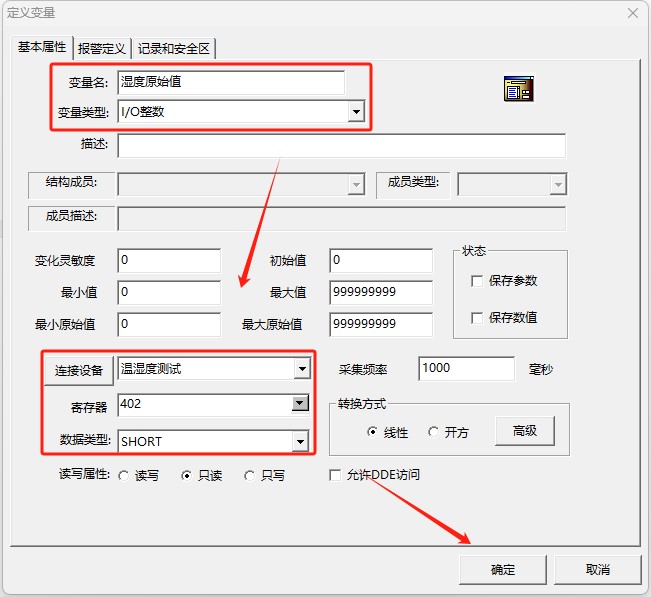

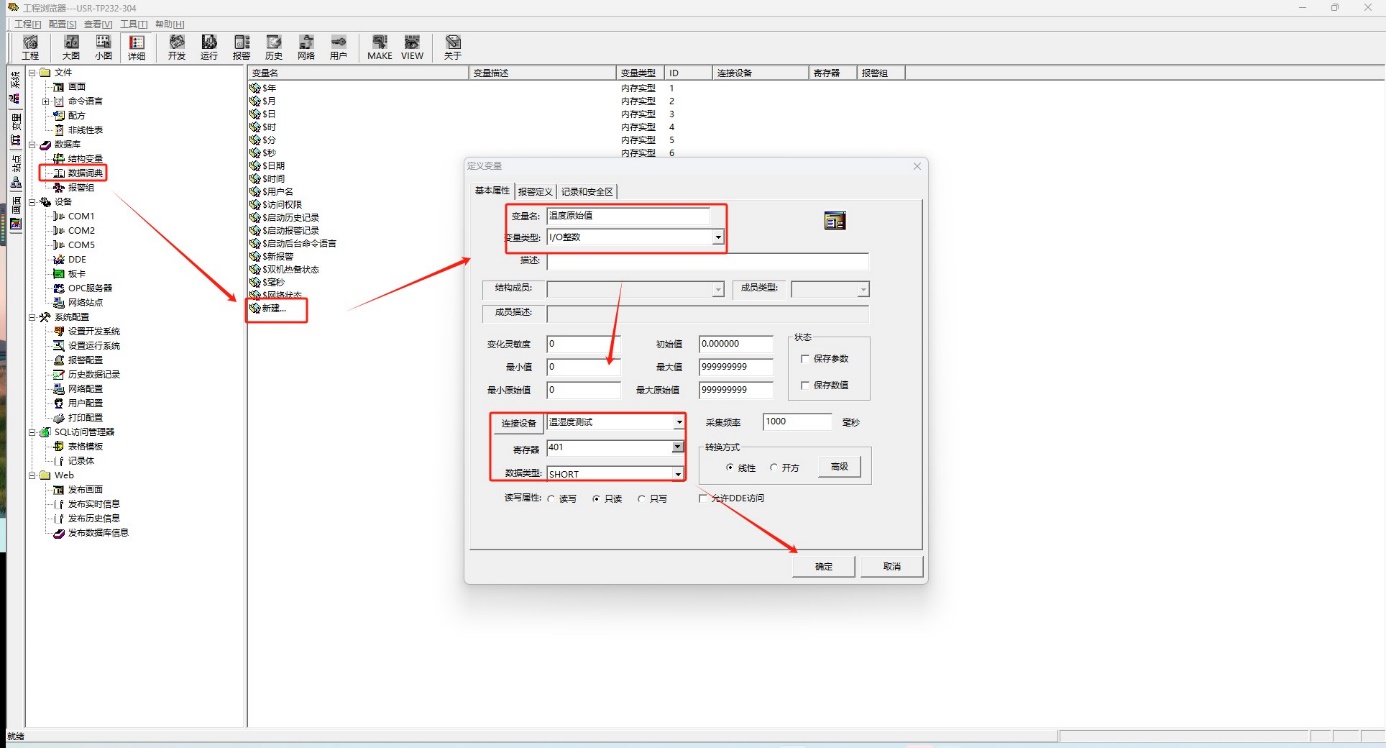

數據庫---數據詞典---新建---新建一個溫度原始值、濕度原始值、溫度值、濕度值變量。

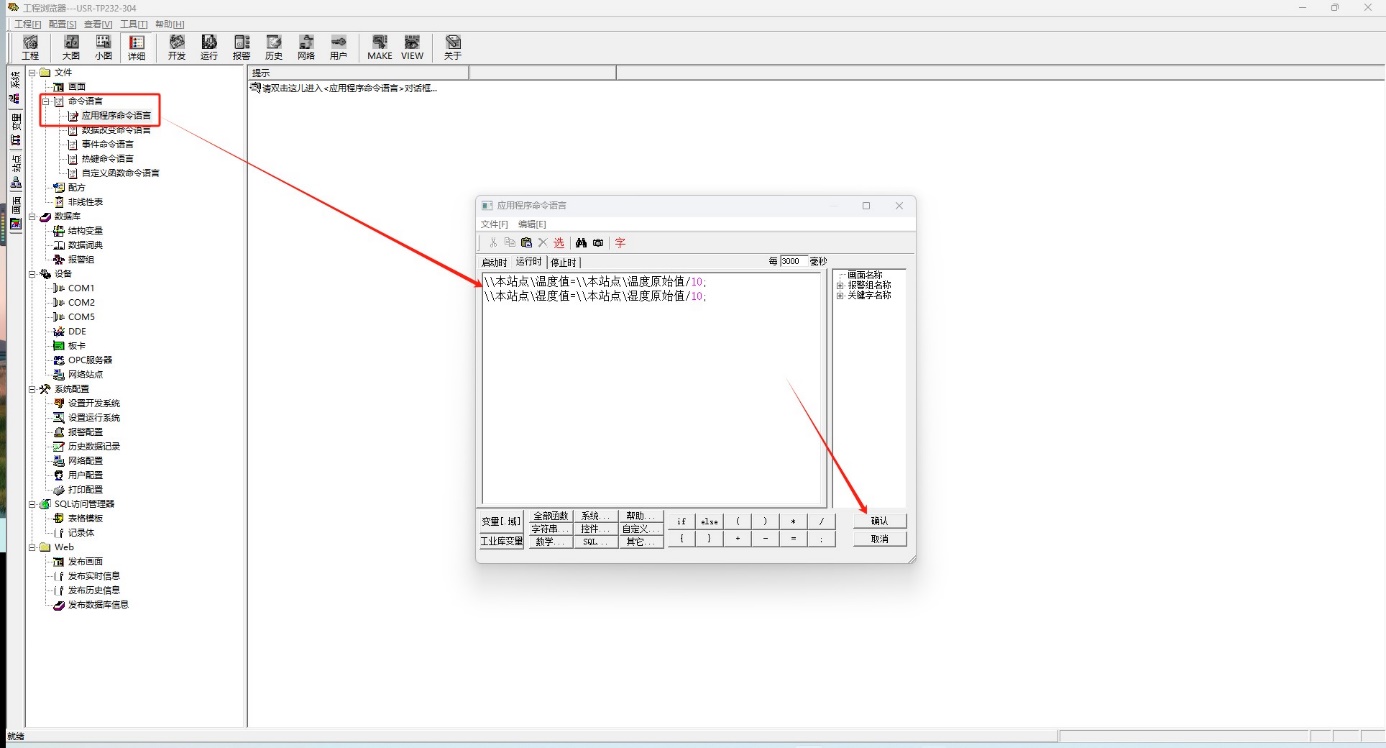

命令語言---應用程序命令語言，寫入溫濕度值和溫濕度原始值之間的關系。

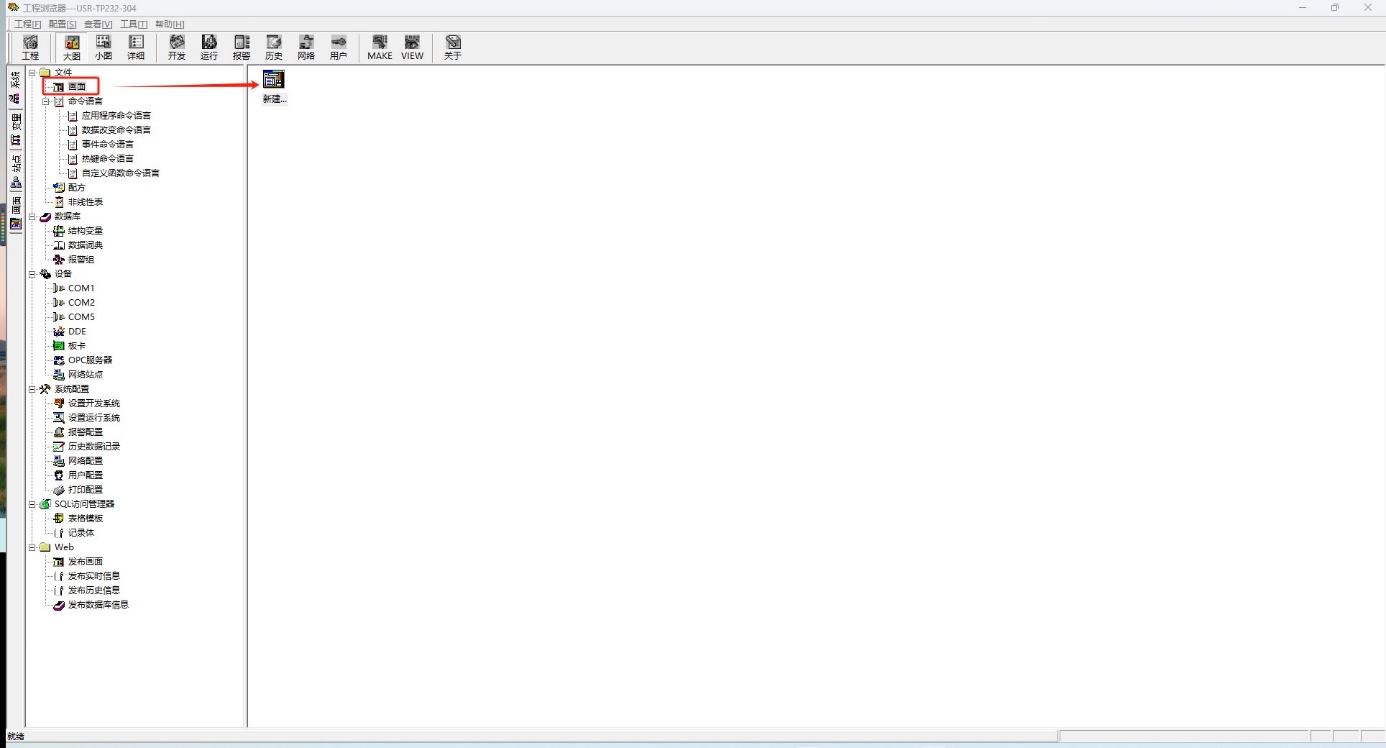

畫面—新建畫面

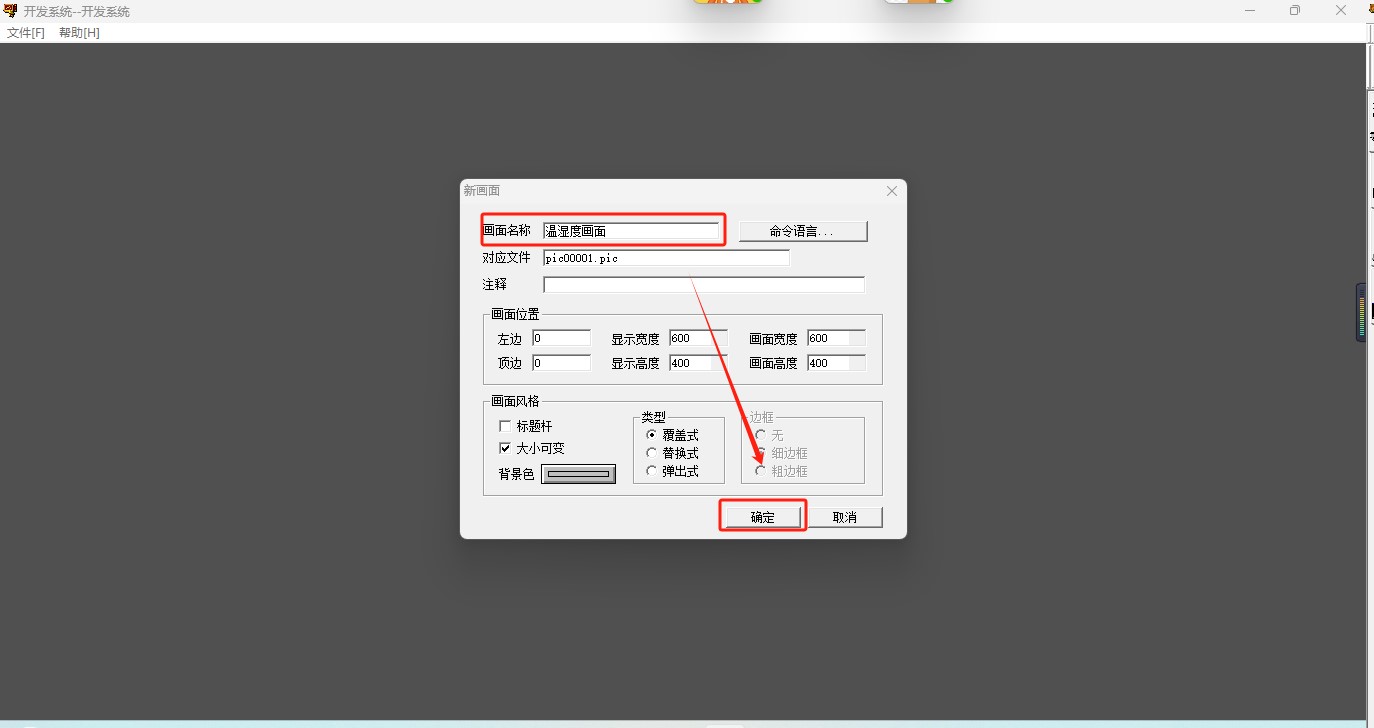

將畫面命名為“溫濕度畫面”

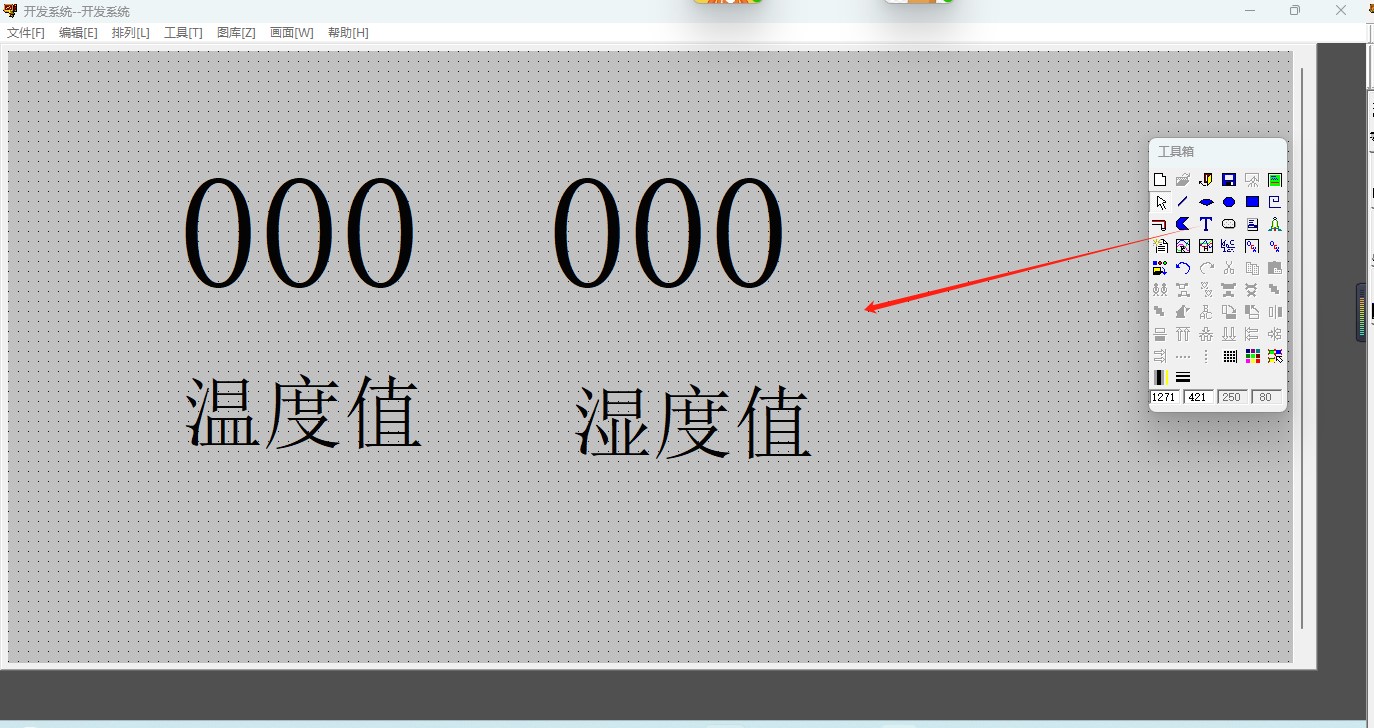

繪制溫濕度元件

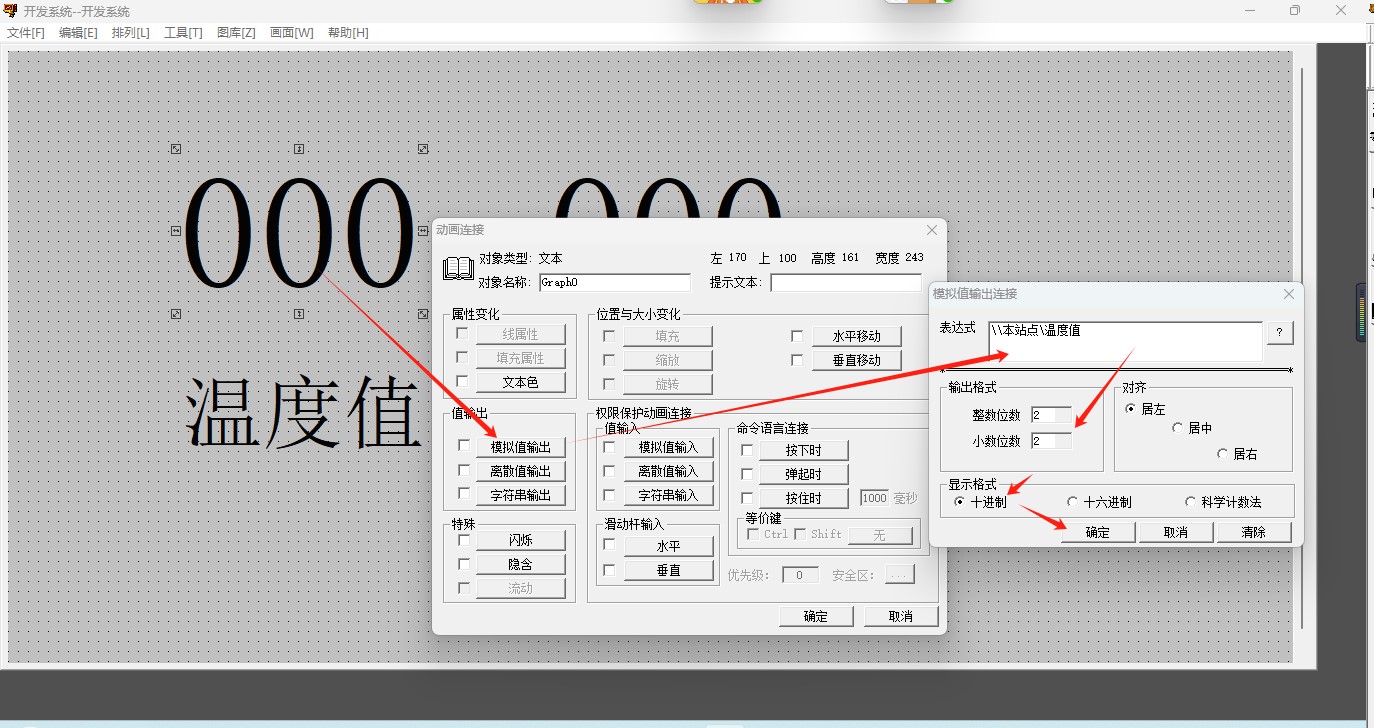

元件綁定變量

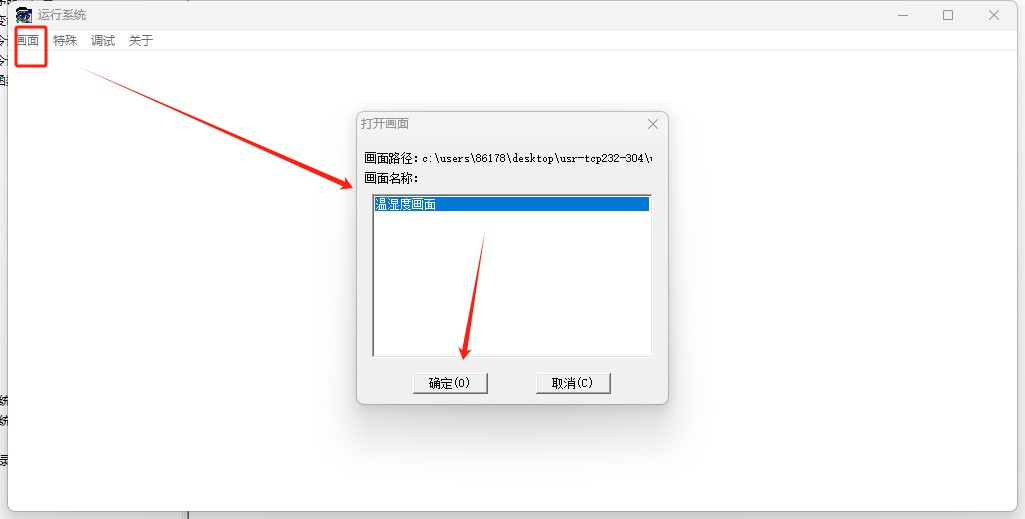

文件保存全部，跳轉到VIEW，打開溫濕度畫面。

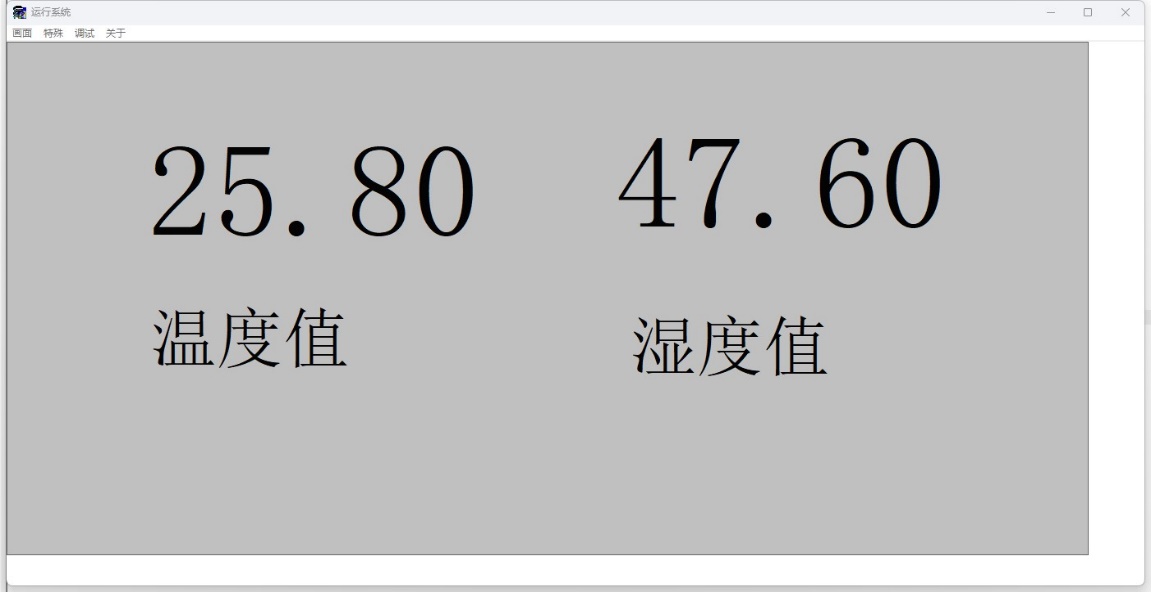

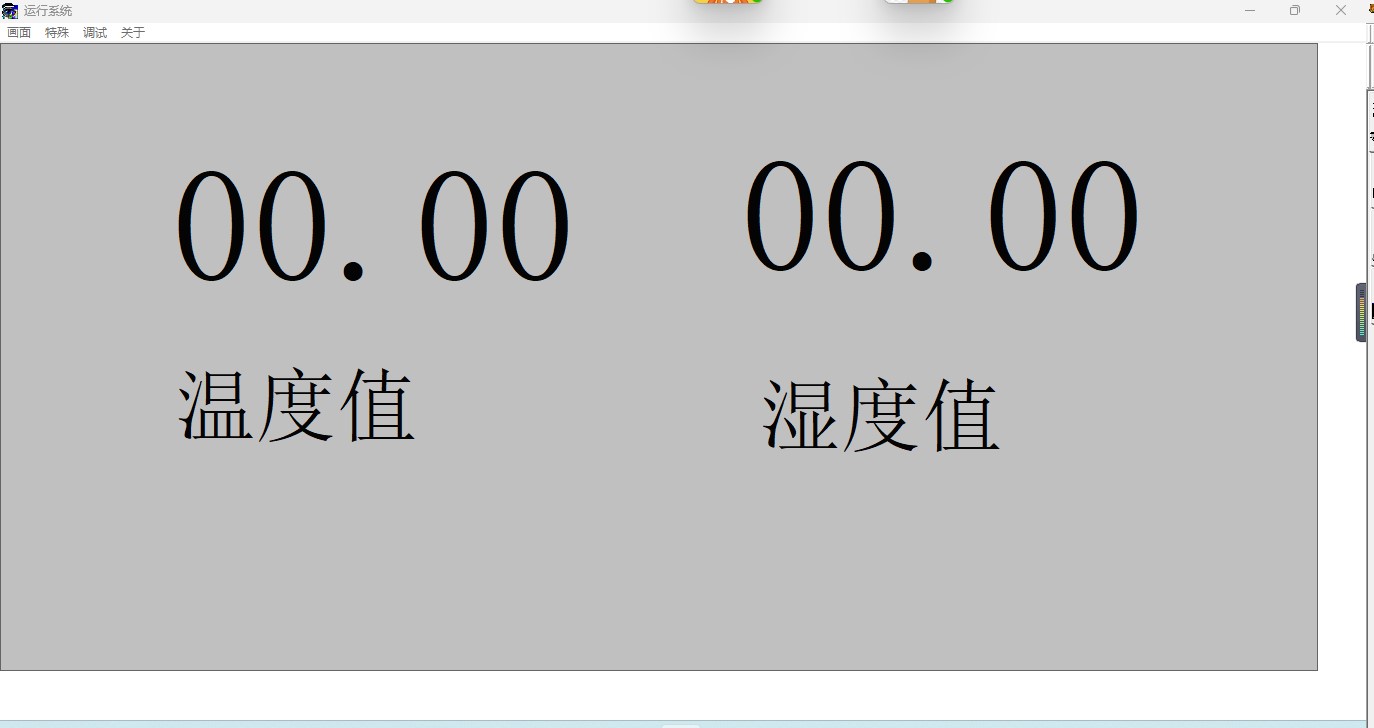

即可看到繪制的溫濕度畫面

四、功能調試

1、功能調試

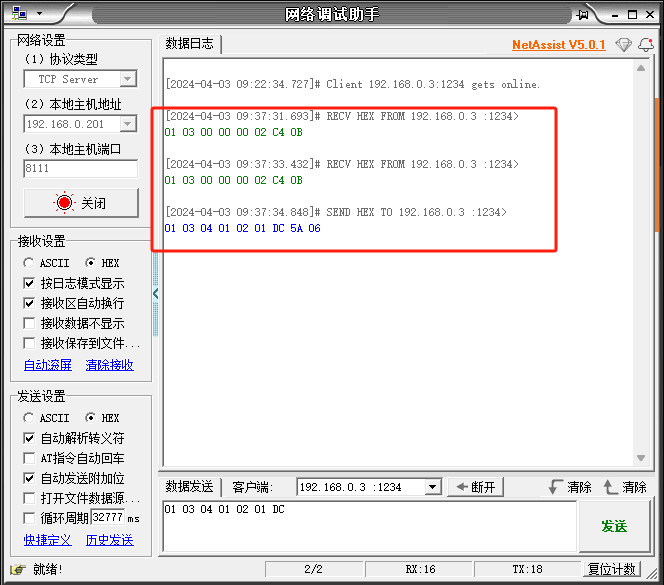

網絡調試助手可以看到組態王發送的數據問詢幀，網絡調試助手發送應答幀給組態王，組態王畫面上即可看到溫濕度數據。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-04-03

審核人：尹叢欣 審核日期：2024-04-10

訂正版本：V1.0 訂正內容：初稿
