一、資料下載

USR-TCP232-302/304/306 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1255.html

M0系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件V3.7.2.529下載鏈接：http://imbacareer.com.cn/Download/31.html

有人虛擬串口軟件V5.0.1下載鏈接：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-TCP232-304 產品 1臺

5V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

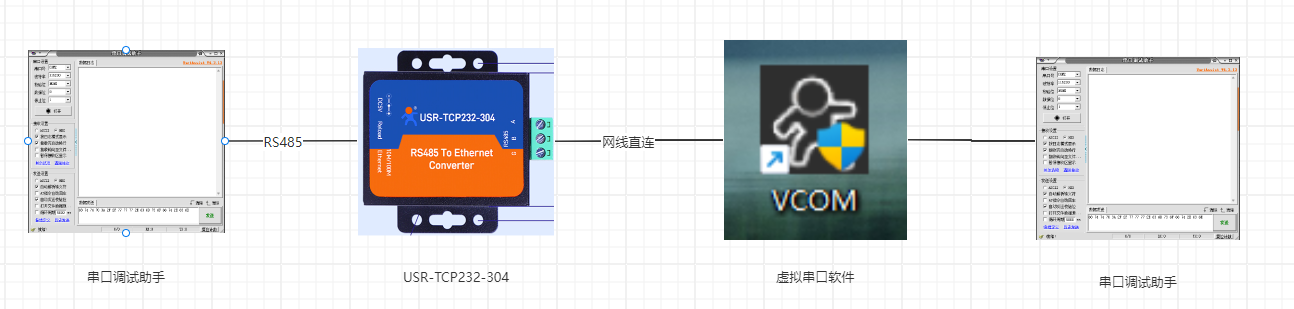

2、硬件連接

USR-TCP232-304的485串口接USB-RS485串口線到電腦USB口，USR-TCP232-304的網口接網線直連電腦網口，然后產品接5V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、USR-TCP232-304參數設置

電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1（USR-TCP232-304出廠默認IP是192.168.0.7，配置時電腦需要和設備在同一個網段）。

電腦關閉防火墻和殺毒軟件。

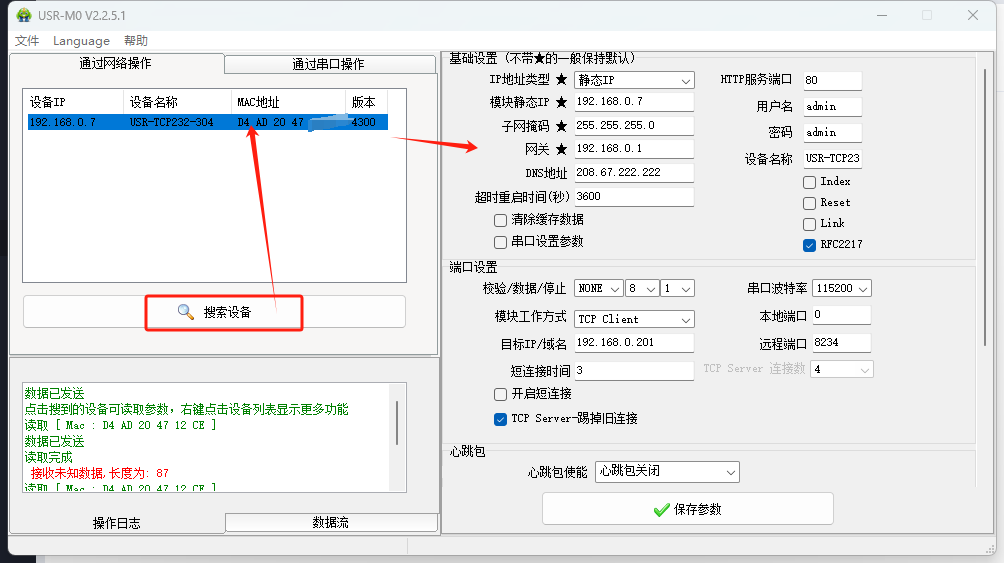

電腦打開M0軟件點擊搜索，搜到設備后雙擊MAC，右側出現USR-TCP232-304參數。

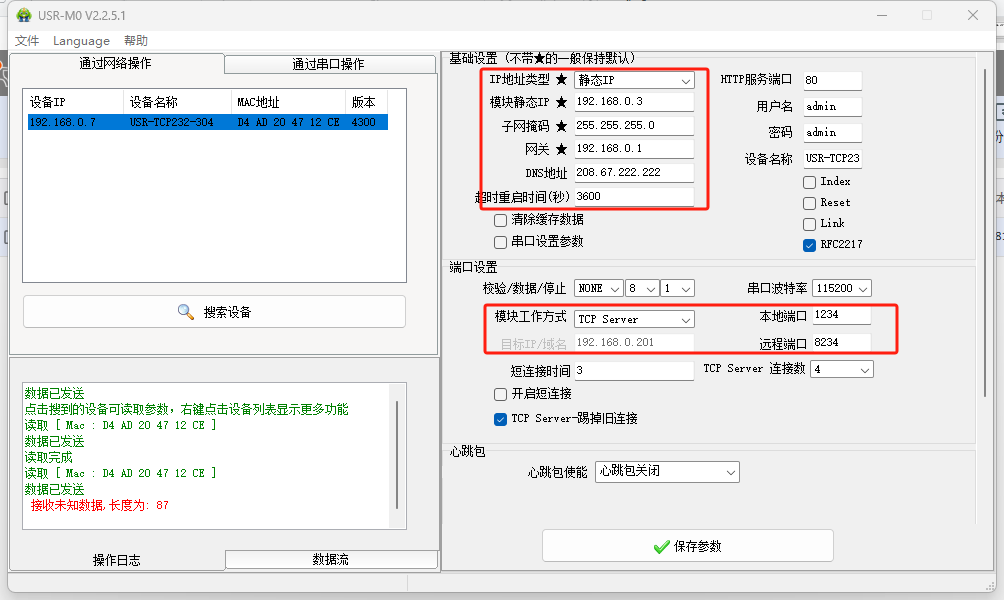

將USR-TCP232-304IP修改為192.168.0.3（本例使用靜態IP，用戶可根據自己實際情況選擇使用DHCP 或者分配固定IP）。

模塊工作方式設置為TCP server，本地端口號設置為1234，點擊保存參數。

2、虛擬串口V5.0.1參數設置

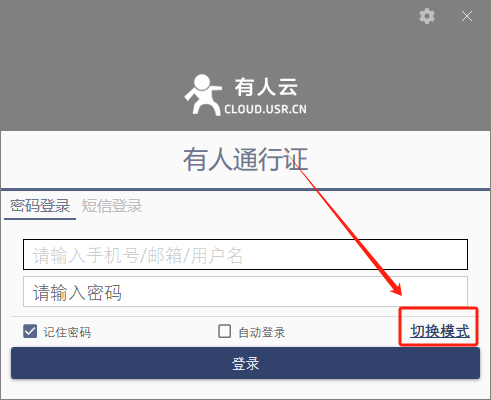

打開虛擬串口軟件V5.0.1,選擇局域網模式進入

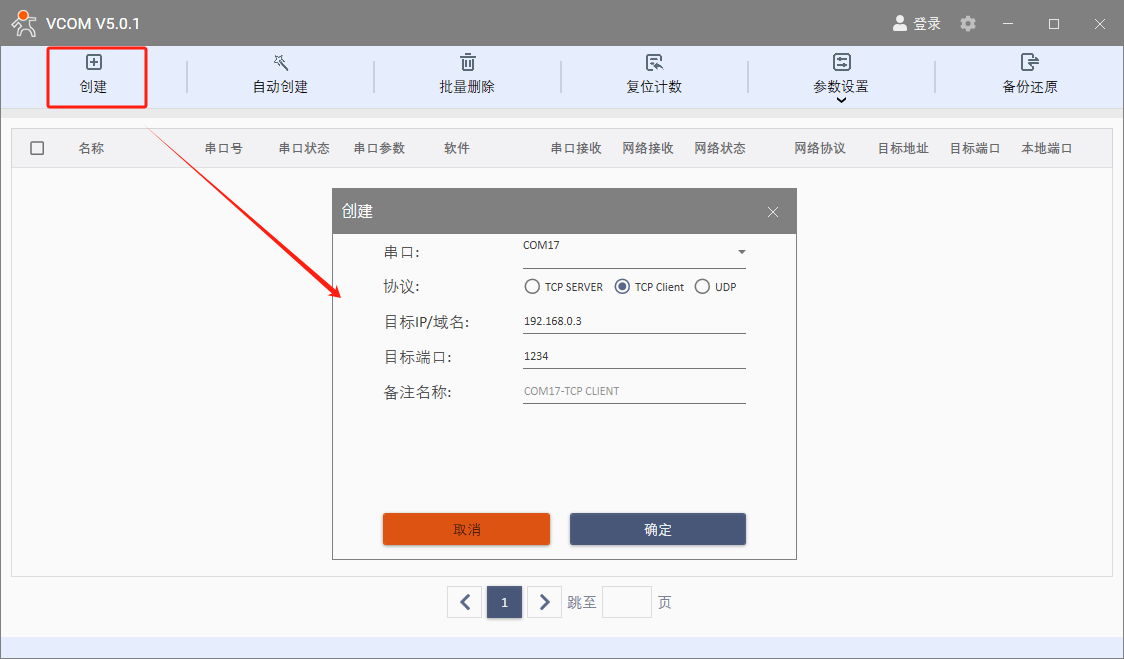

添加一個虛擬串口，網絡協議設置為TCP client,目標IP/域名設置為192.168.0.3，目標端口號設置為1234，點擊確認。

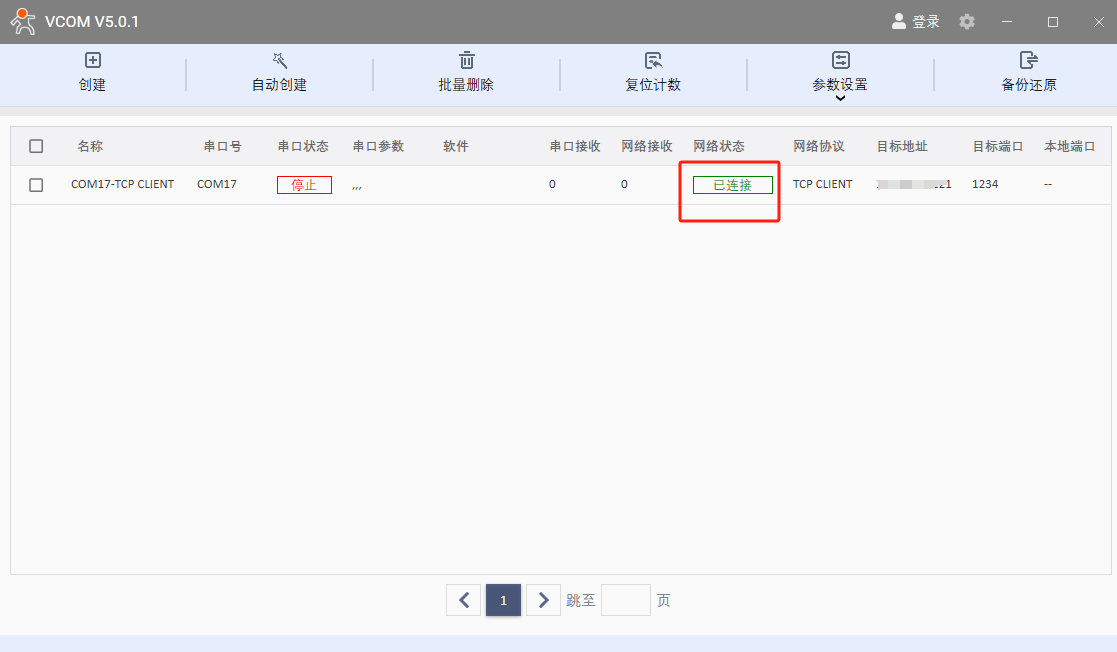

即可看到虛擬串口軟件V5.0.1網絡狀態變?yōu)橐堰B接。

四、功能調試

1、功能調試

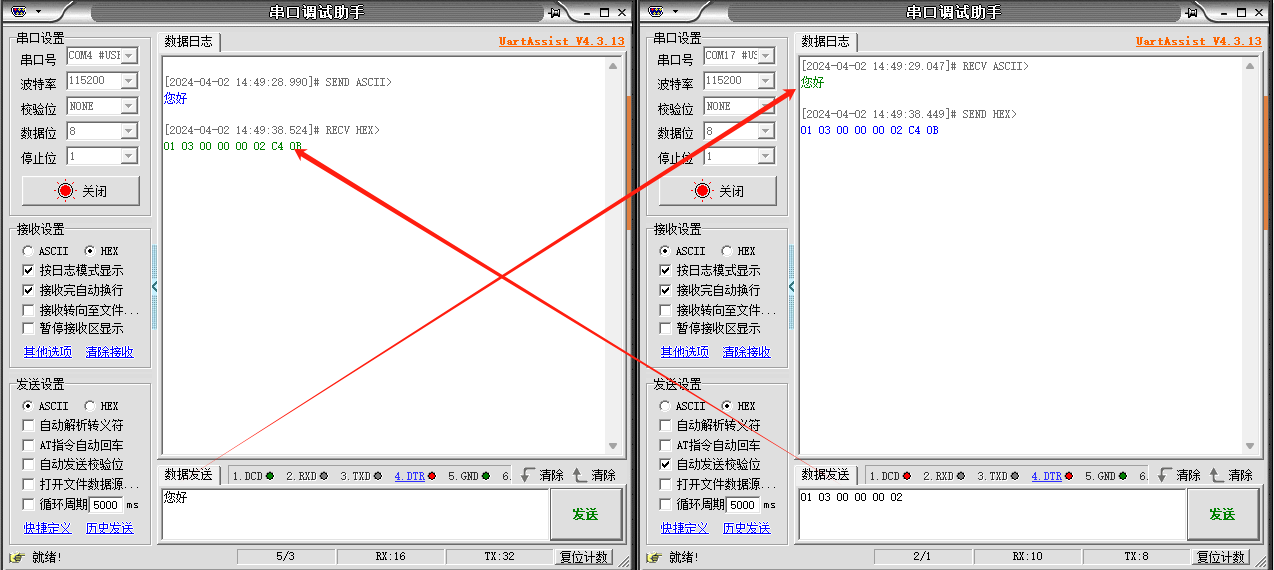

打開兩個串口調試助手，一個引用虛擬串口COM口，一個引用USR-TCP232-304 RS485接口上的COM號，進行數據互發測試。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-04-02

審核人：尹叢欣 審核日期：2024-04-10

訂正版本：V1.0 訂正內容：初稿
