一、資料下載

USR-TCP232-302/304/306 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1255.html

M0系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件V3.7.2.529下載鏈接：http://imbacareer.com.cn/Download/31.html

有人虛擬串口軟件V5.0.1下載鏈接：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-TCP232-304 產品 1臺

5V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-TCP232-304 的485串口接USB-RS485串口線到電腦USB口,網口通過網線接到電腦上，然后產品接5V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、USR-TCP232-304參數設置

USR-TCP232-304網口直連電腦，接上5V電源適配器上電。

電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1（USR-TCP232-304出廠默認IP是192.168.0.7，配置時電腦需要和設備在同一個網段）。

電腦關閉防火墻和殺毒軟件。

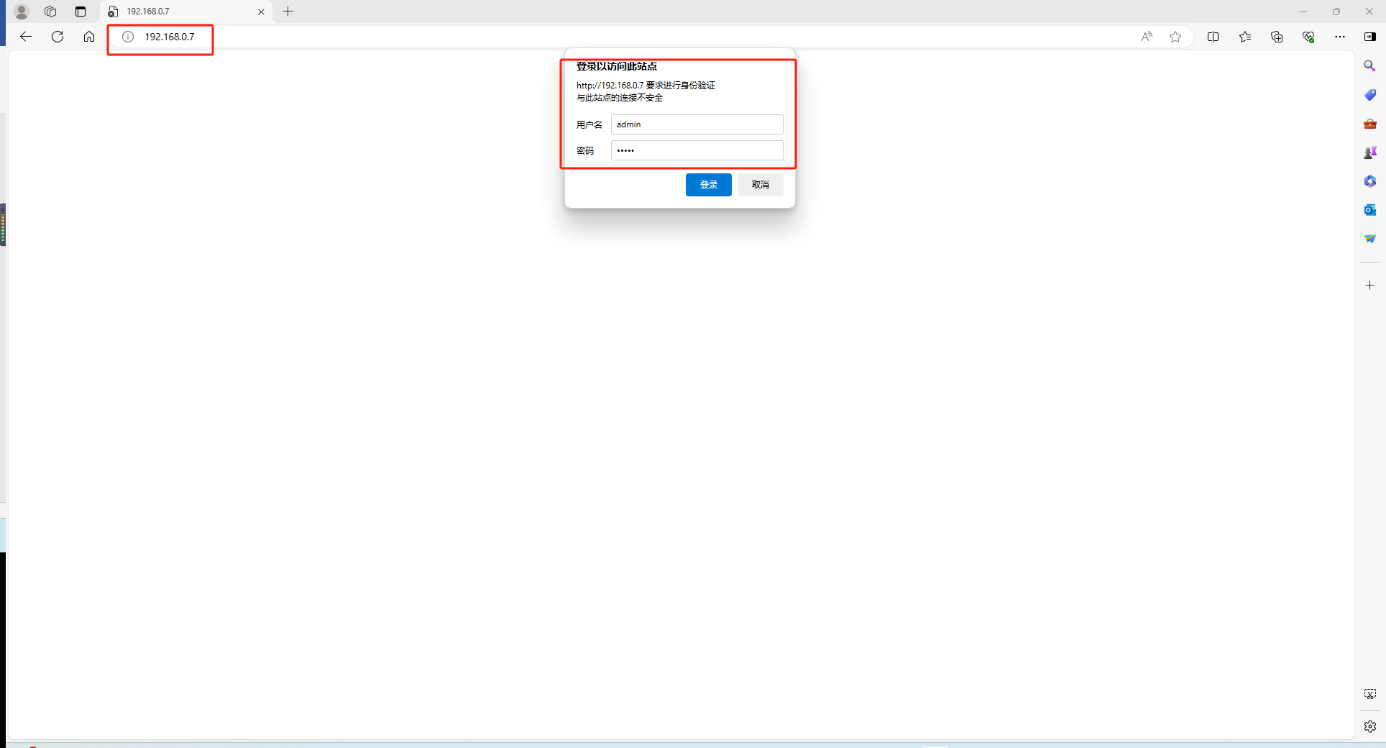

電腦打開瀏覽器 輸入192.168.0.7，用戶名admin密碼admin

進入USR-TCP232-304的內置網頁

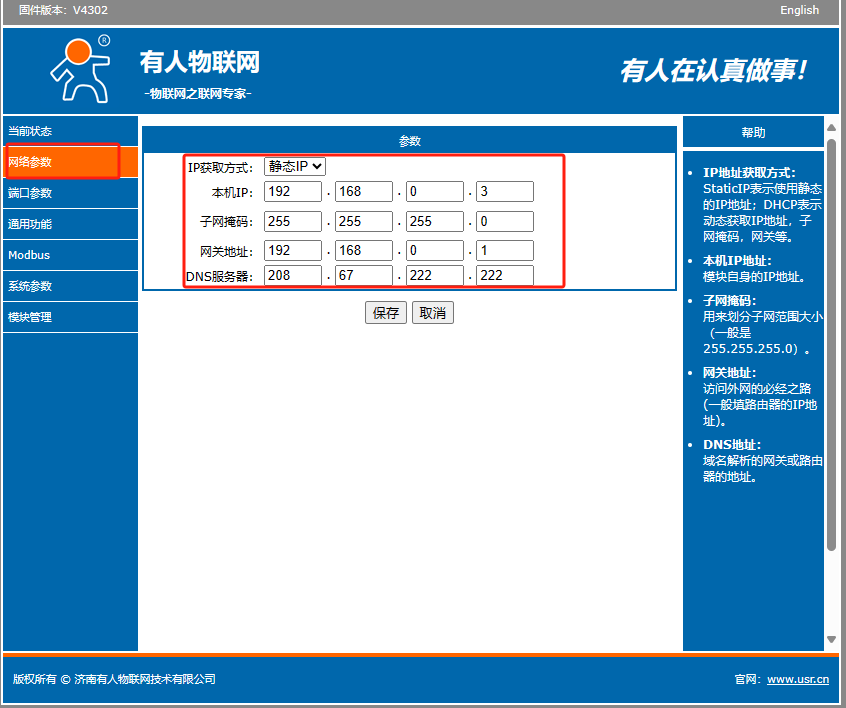

在網絡參數中將USR-TCP232-304IP修改為192.168.0.3,子網掩碼：255.255.255.0，網關：192.168.0.1（本例使用靜態IP，用戶可根據自己實際情況選擇使用DHCP 或者分配固定IP），保存參數。

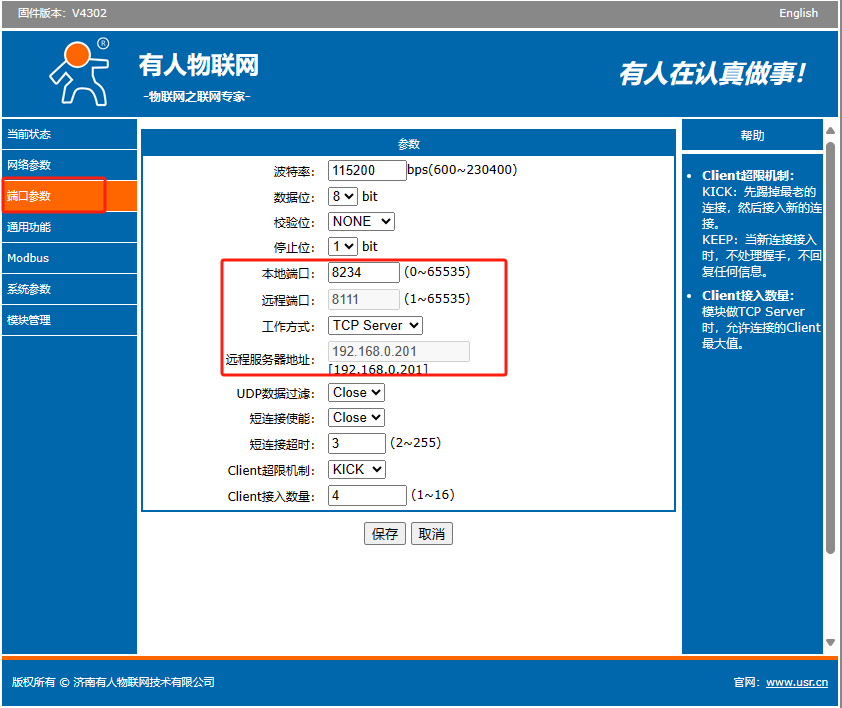

在端口參數里面將模塊工作方式設置為TCP server，本地端口號設置為8234。

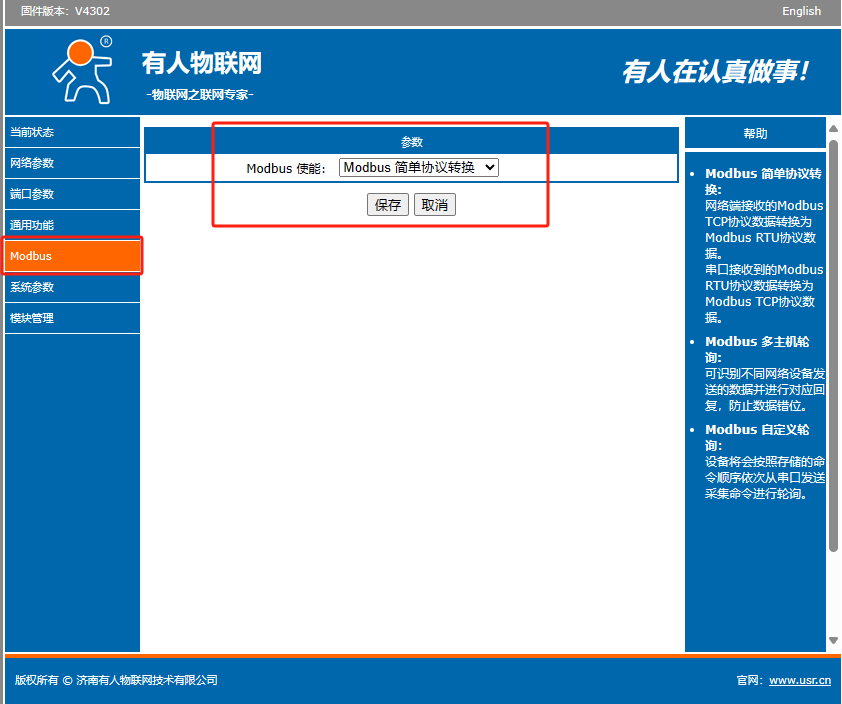

Modbus中開啟modbus使能，選擇modbus簡單協議轉換，點擊保存參數。

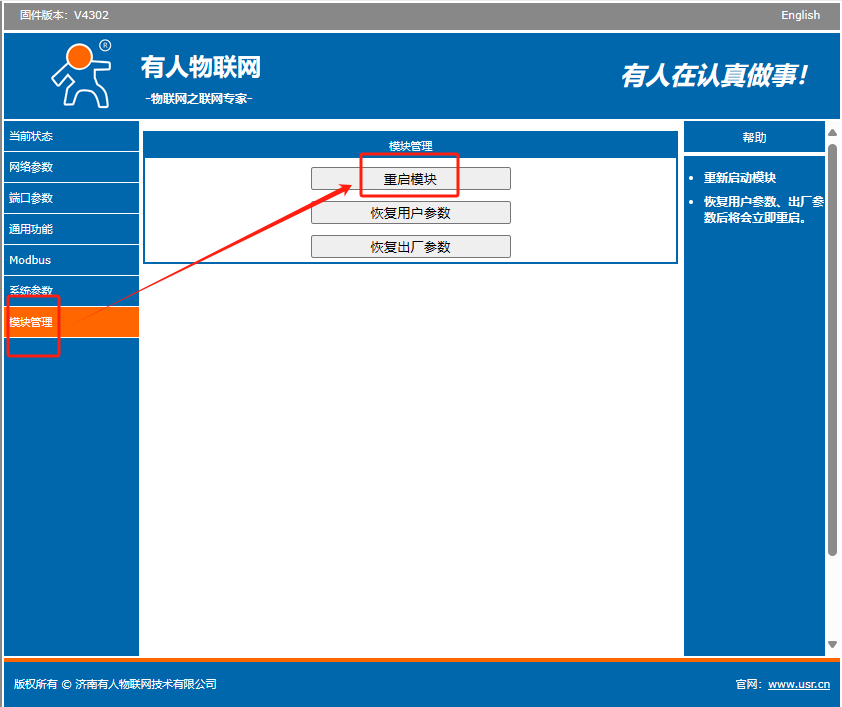

模塊管理---重啟模塊。

2、網絡調試助手參數設置

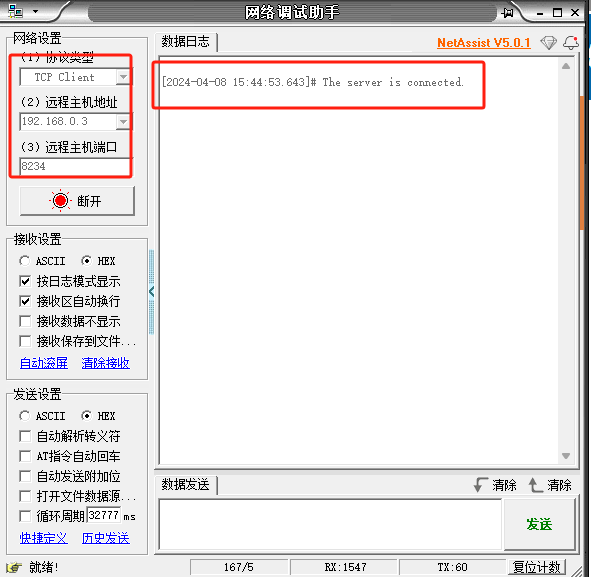

電腦打開網絡調試助手，工作模式選擇TCP Client 目標IP設置為192.168.0.3，目標端口號8234，點擊鏈接。

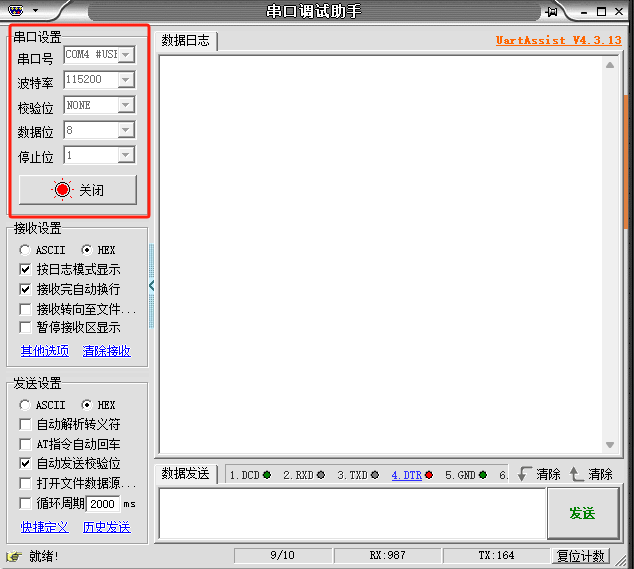

打開一個串口調試助手，引用USR-TCP232-304的COM口，串口參數選擇115200 NONE 8 1，點擊鏈接。

四、功能調試

1、功能調試

網絡調試助手發送modbus TCP問詢幀指令，串口調試助手可以收到modbus rtu問詢幀指令，串口調試助手回復modbus rtu應答幀，網絡端收到modbus TCP應答幀指令。

注意：USR-TCP232-30X 系列國產芯C7版本的設備開啟modbus 網關使能時，問詢幀必須由網絡端下發，應答幀由串口端回復！?。?/span>

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-04-03

審核人：尹叢欣 審核日期：2024-04-10

訂正版本：V1.0 訂正內容：初稿
