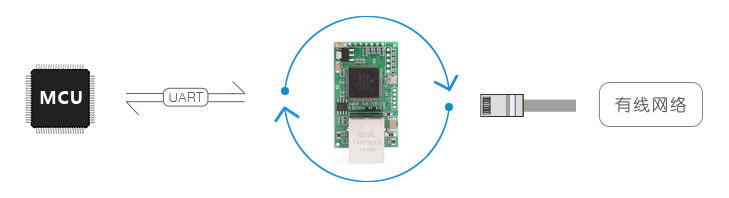

TTL串口與有線以太網雙向透明傳輸

嵌入式TTL串口轉以太網模塊

多功能串口轉以太網轉換器USR-TCP232-E2是用來將TCP網絡數據包或UDP數據包與TTL串口數據實現透明傳輸?shù)脑O(shè)備，功耗低，采用Cortex-M4方案，主頻高達120MHz，速度快，穩定性高。

這是一款多功能以太網串口數據轉換模塊, 它內部集成了TCP/IP 協議棧, 用戶利用它可以輕松完成嵌入式設備的網絡功能, 節省人力物力和開發時間, 使產品更快的投入市場, 增強競爭力。

模塊集成 10/100M 自適應以太網接口, 串口通信最高波特率高達 1024Kbps，具有TCP Server, TCP Client, UDP Client, Httpd Client, TCP Auto, WEB to Serial（Websocket）等工作模式，通過網頁或軟件輕松配置。

Cortex-M4方案2路TTL串口 雙串口可同時工作嵌入式支持DHCP網頁設置

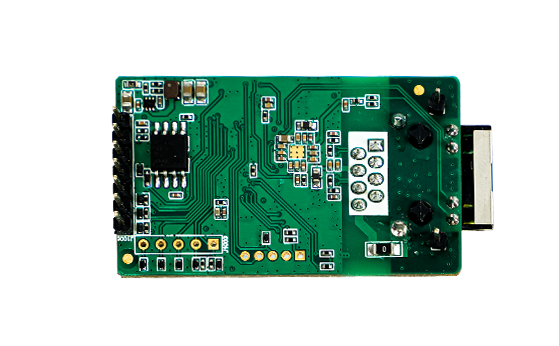

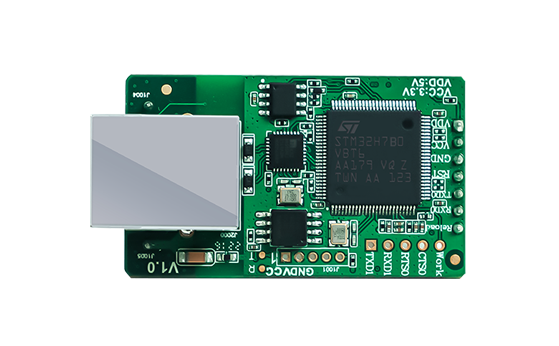

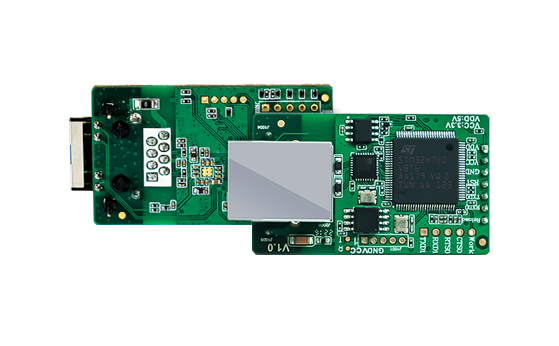

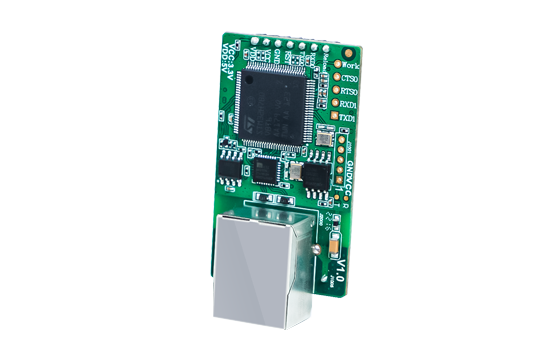

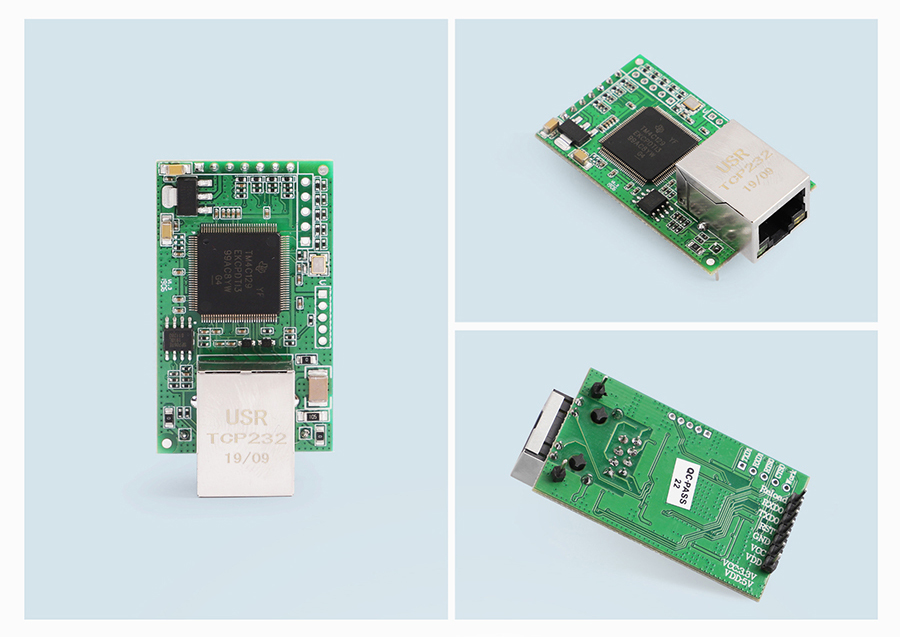

產品圖片

產品特點

功能特點

●　支持雙TTL串口同時工作;
●　通過端口號區分與哪個串口關聯;
●　支持虛擬串口工作方式，提供相應軟件;
●　支持DHCP自動獲取IP，可以通過UDP廣播協議查詢網絡內的設備;
●　為VIP客戶提供設置協議，可以將參數設置功能集成到用戶的應用軟件中;
●　內置網頁，可通過網頁進行參數設置，可為用戶定制網頁;
●　可通過UDP方式設置，提供設置協議和設置軟件源代碼;
●　可通過串口命令進行參數設置，提供設置協議;
●　Reload按鍵，一鍵恢復默認設置，不怕設置錯;
●　RJ45狀態指示燈，RJ45接口內置隔離變壓器，2KV隔離;
●　從IEEE購買的全球唯一MAC地址，也可留給用戶自定義MAC地址;
●　支持通過網絡升級程序;
●　支持DNS：服務器地址支持域名;
●　支持http server端口（默認80）更改;
●　RS485接口支持硬件流控RTS/CTS;

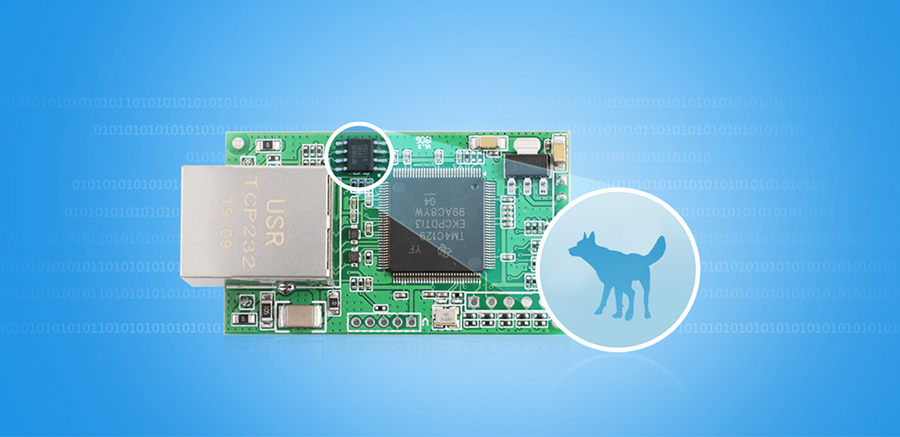

看門狗

E2新增看門狗功能，確保設備24小時穩定運行、不宕機

HTTPD Clinet功能

下圖是USR-TCP232-M4系列(M4系列：-E2/-ED2/-410)產品獨有HTTPD client 功能介紹：串口收到數據后，可以發往普通的網頁服務器，服務器上的編程人員不需要懂TCPIP知識，只需要普通的網頁編程（如PHP JSP ASP）即可處理遠 程串口采集的數據。

網頁轉串口功能

強大的全新功能上線，網頁到串口的雙向收發互轉，通過點擊網頁的按鈕向串口發送數據，串口收到數據后網頁可以顯示出來。

產品應用

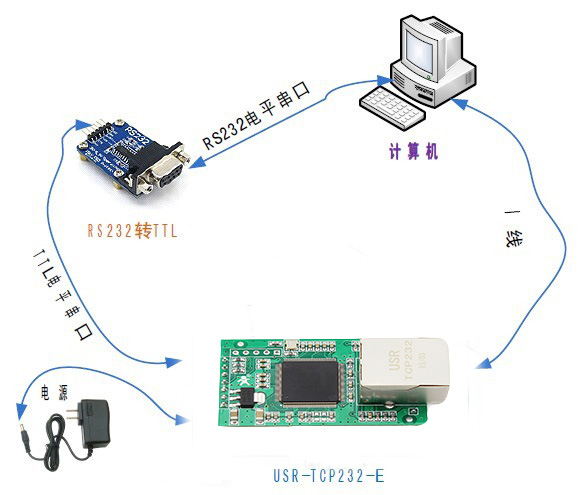

為方便用戶使用，我們?yōu)槟K設計了評估底板，底板上有RS232轉TTL轉換電路，方便用戶與計算機進行通訊。

模塊的默認配置為：
IP地址： 192.168.0.7
子網掩碼：255.255.255.0
默認網關：192.168.0.1

要進行簡單測試，可以將模塊和計算機通過網線相連，也可以將模塊和電腦同時接到交換機或者路由器上，不用區分交叉和直連網線，模塊有自動切換功能，并將計算機的IP改為192.168.0.*，比如我們測試改為192.168.0.201。

將模塊的串口通過TTL轉RS232轉接線連到電腦，如果你使用TTL轉USB轉接線，請一定注意轉接線的品質，目前市面上大部分低價格的USB轉TTL模塊不過關。

給模塊供電，5V連到VDD或者3.3V 連到VCC，電壓要穩，電流至少保證150MA。

模塊支持DHCP，支持WEB配置，支持雙串口同時工作
