USR-TCP232-E2 模塊基本測試案例

2020-09-08

一.資料下載

以太網模塊USR-TCP232-E2 說明書

USR-TCP232-E2 硬件設計手冊

USR-TCP232-E2 軟件設計手冊

以太網M4系列設置軟件

【USR-TCP232-Test】有人網絡調試助手串口調試助手二合一

二.硬件連接

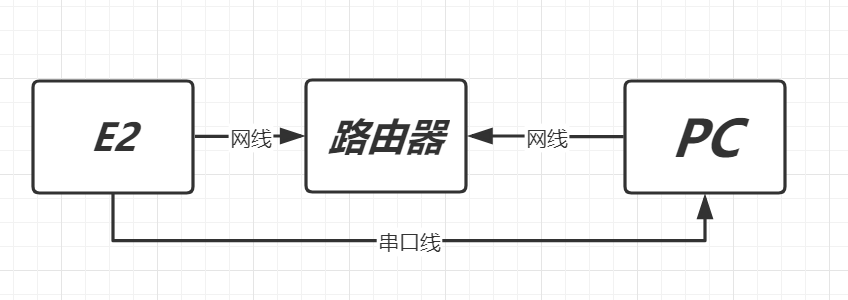

1.DHCP/動態獲取IP：

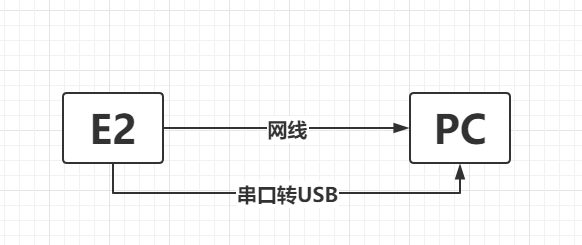

2. 電腦設置靜態Ip

必須設置電腦的 IP 為一個靜態的與串口轉以太網模塊E2 的 IP 在同一個網段的 IP，比如：192.168.0.201。

三.測試操作

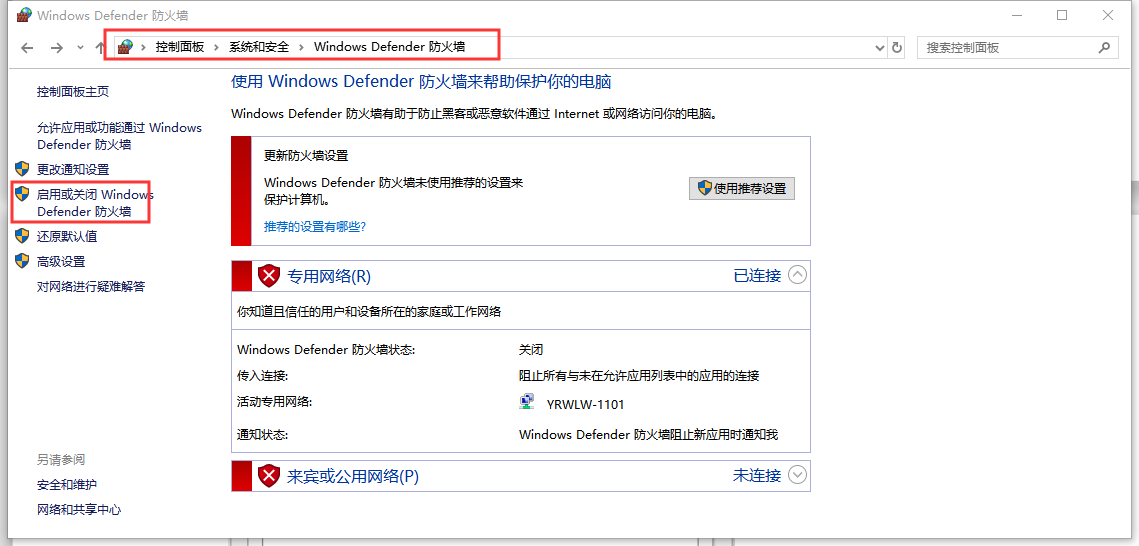

1. 按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

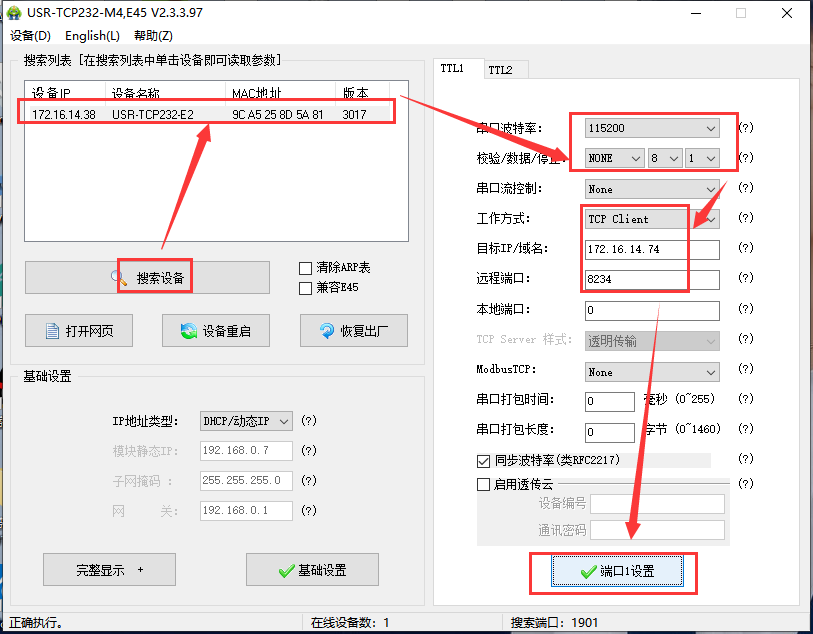

2.打開設置軟件(E2做tcp client)

點擊“搜索設備”當搜索列表中出現E2的設備后，單擊搜索到的設備，查看其配置信息，工作方式選擇TCp Client，目標ip為pC的本地Ip：172.16.14.74，遠程端口為pC的本地端口號：8234，點擊端口設置保存參數。

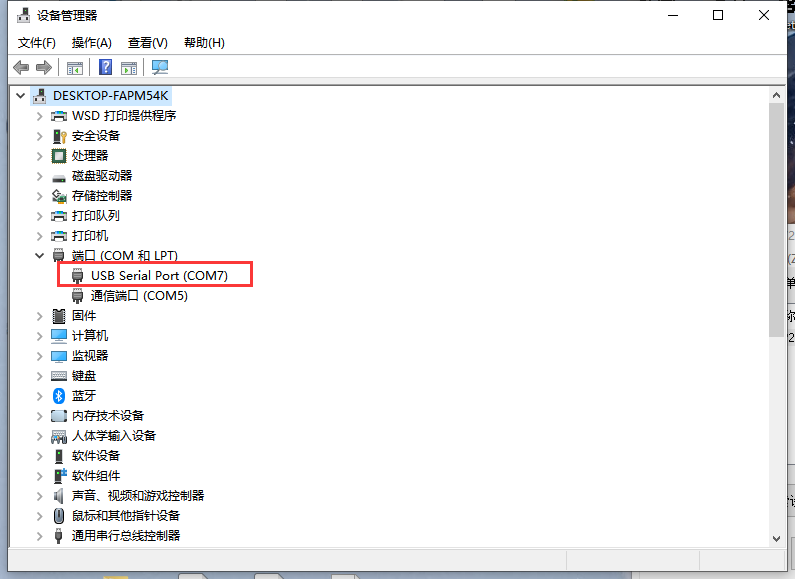

3. 在設備管理器中查看端口信息，確定E2串口使用的串口號，如下圖所示電腦端口號為COM7，如果沒有看的COM口，下載一個驅動精靈修復一下。

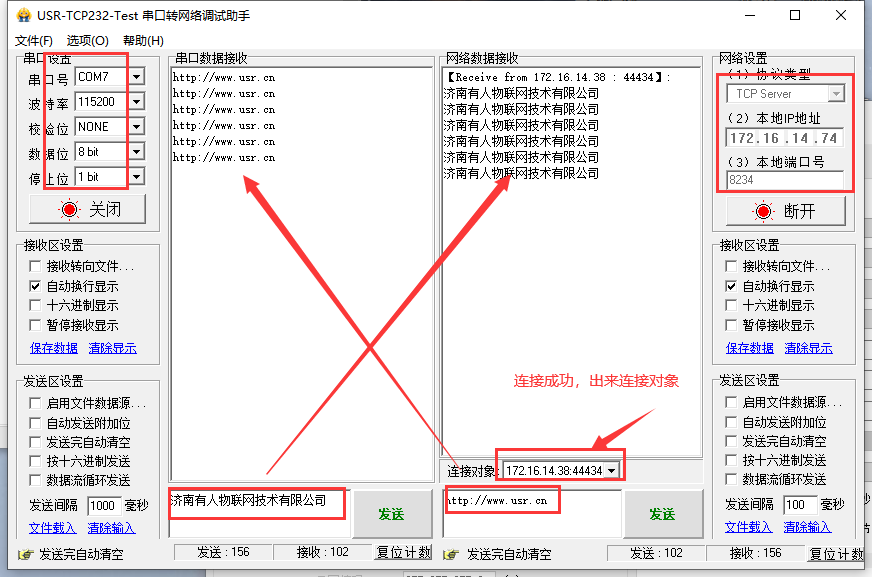

4. 打開USR_TCp232_TEST軟件

將軟件串口設置中的串口號配置為COM7。由于設備默認協議類型為TCp Client,所以電腦端連接設備需要設置為TCp Server連接設備。

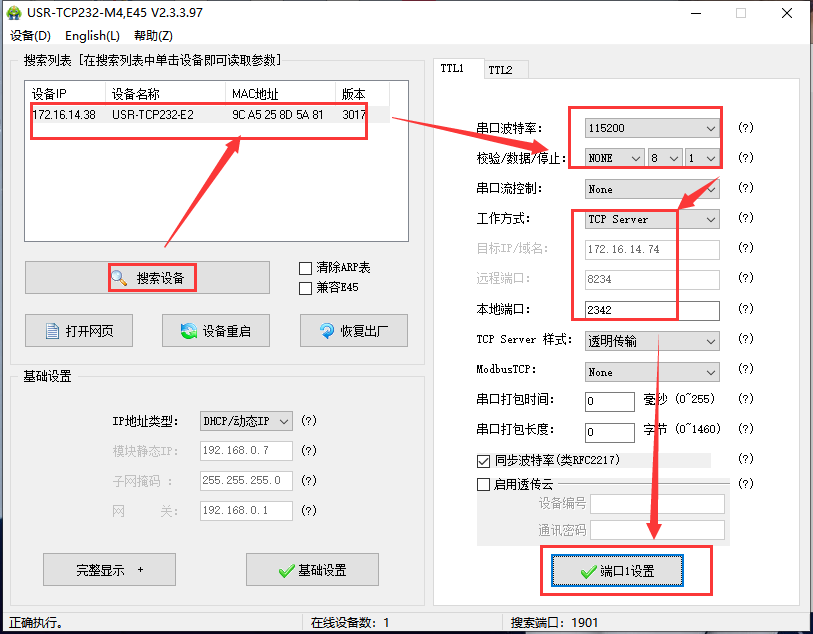

5. 打開設置軟件(E2做tcp server)

點擊“搜索設備”當搜索列表中出現E2的設備后，單擊搜索到的設備，查看其配置信息，工作方式選擇TCp server，本地端口號：2342，點擊端口設置保存參數。

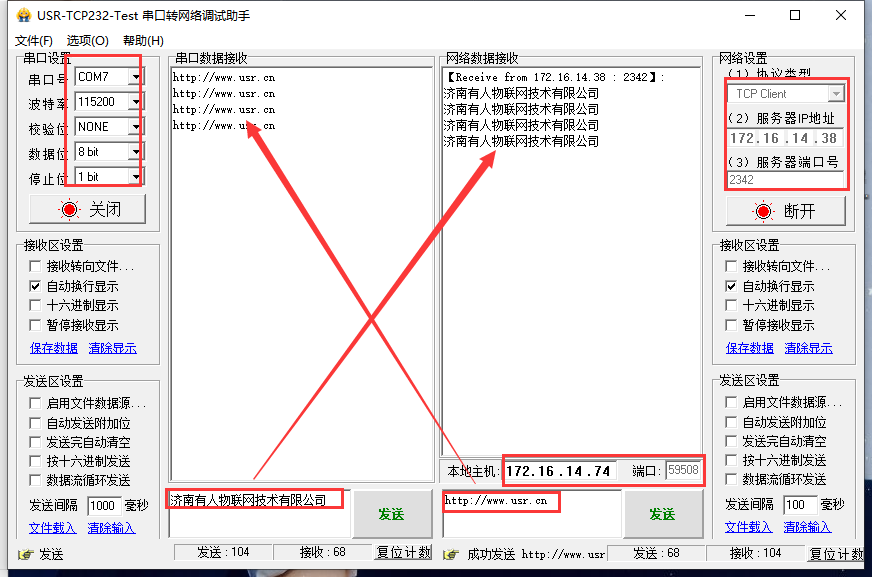

6.E2設備默認協議類型為TCp server,所以電腦端連接設備需要設置為TCp client連接設備，服務器Ip地址為E2Ip地址：172.16.14.81，服務器端口為E2模塊本地端口號：2342
