八串口服務器的引腳定義

2017-09-06

　　八串口服務器用于實現串口到以太網口的數據的雙向透明傳輸，通常具有RS232 / RS485 / RS422接口之間的數據進行轉換。有人近期推出一款八串口服務器USR-N668，所有串口封裝為RJ45口形式，可以通過RJ45的轉接板與DB9針串口進行轉換。但八串口服務器的引腳定義如果弄不清楚，必然會影響項目現場中的連接情況。

　　八串口服務器串口命令

　　在設備背面，有撥碼開關設置窗口。

　　需要使用十字花螺絲刀，拆下螺絲才可以看到。一次設置好后，永久使用不用擔心誤觸。

　　下面為撥碼開關設置說明，

　　共16個(8路串口 * 2)撥碼。設備有8路串口，每路有2個撥碼，如圖所示。

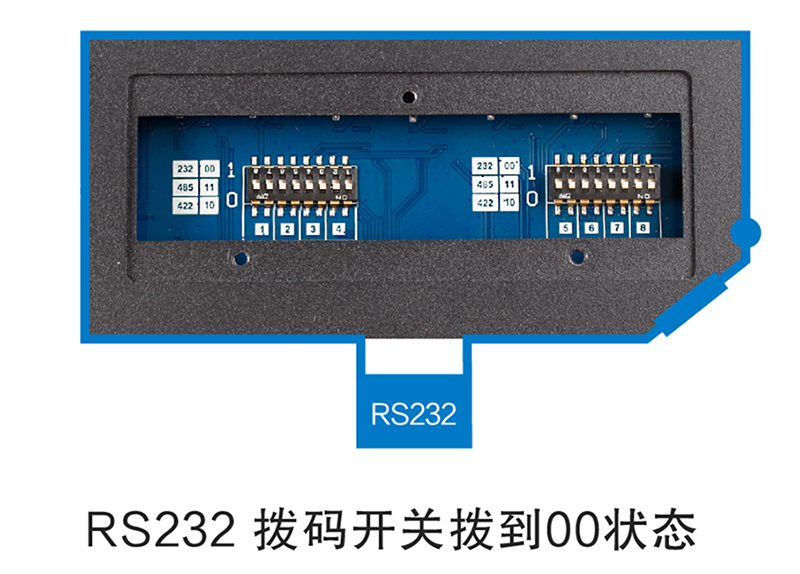

八串口服務器的RS232接口

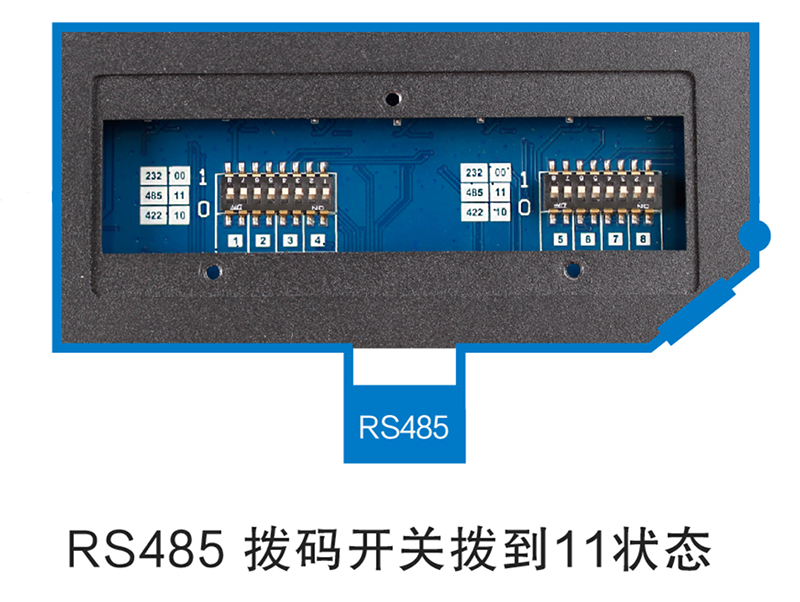

八串口服務器的RS485接口

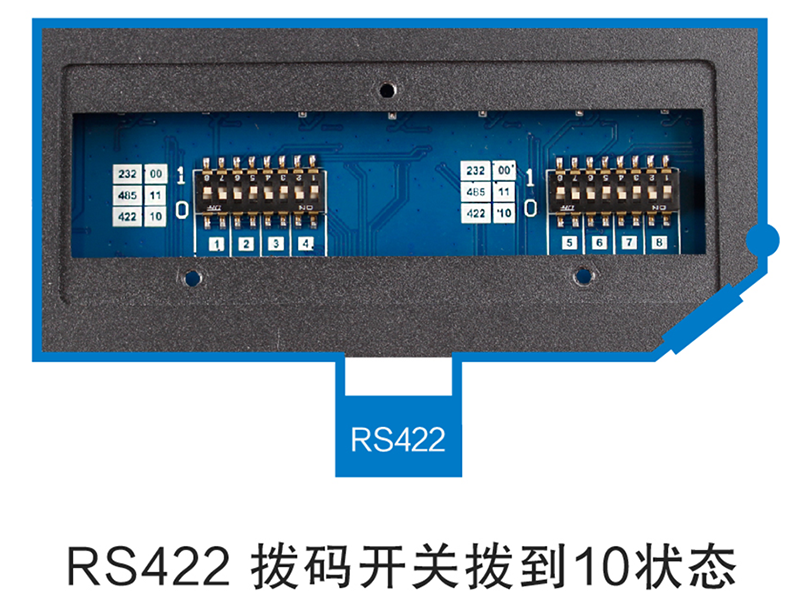

八串口服務器的RS422接口

通信方式	對應撥碼（從左向右）
RS232	0 0
RS485	1 1
RS422	1 0

　　注意

按照圖示，以絲印為準，撥到上面代表1，撥到下面代表0
兩個撥碼的順序，指的從左向右
出廠均為RS232模式，也就是都撥在0 0

　　串口引腳定義

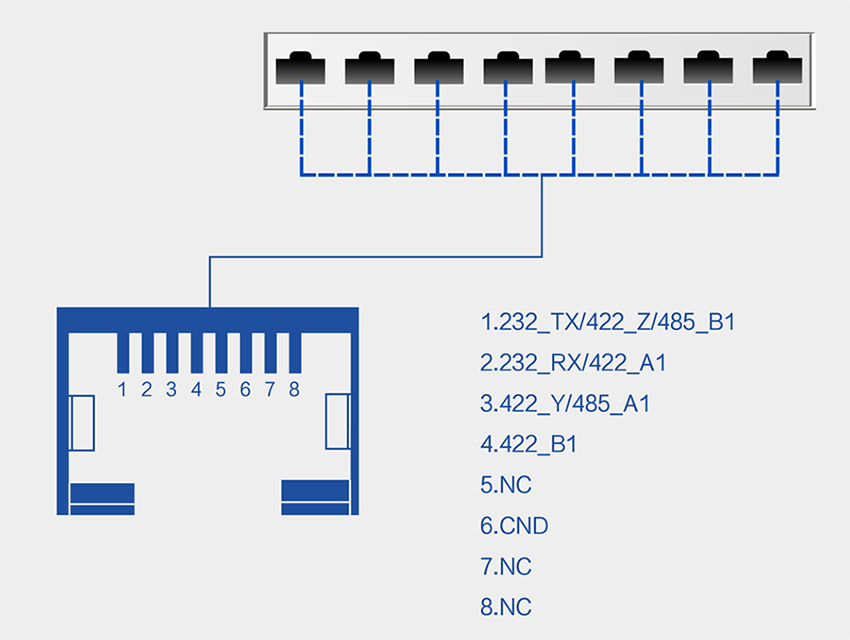

　　下圖為串口引腳(硬件接口形式為RJ45)圖描述，

序號	名稱	功能
1	232_TX / 422_Z / 485_B1	232發送；422信號Z；485信號B
2	232_RX / 422_A1	232接收，422信號A
3	422_Y / 485_A1	422信號Y；485信號A
4	422_B1	422信號B
5	NC
6	GND	232信號地
7	NC
8	NC

　　注意

232，485，422三選一，同一時刻只可以一種方式工作
需要正確的撥碼開關配合
由于硬件接口為RJ45，需要您使用8芯網線線纜 + 水晶頭，制作通信線纜。

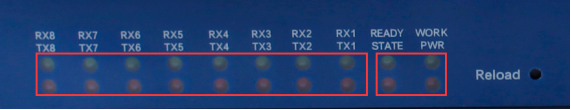

　　 八串口服務器指示燈說明

　　USR-N668眾多的指示燈更加方便客戶觀察668的工作狀態。

　　下面主要描述各種燈的狀態和作用。

　　指示燈名稱英文標識功能描述

　　電源PWR紅色 / 上電后常亮

　　工作指示W(wǎng)ORK綠色 / 啟動完成后循環閃爍。500ms亮，500ms滅

　　狀態指示STATE紅色 / 功能未定義(預留)

　　準備好READY綠色 / 設備正常工作，常亮;未工作，長滅

　　串口發送 * 8TXN紅色 / 串口N的發送指示，有數據時閃爍

　　串口接收 * 8RXN綠色 / 串口N的接收指示，有數據時閃爍
