WIFI模塊的UART接口
WIFI模塊的UART為串行數據接口,可以連RS-232芯片轉為RS-232電平與外部設備連接。本模塊UART接口包括TXD/RXD/RTS/CTS 4個信號線。以RS-232電平為例參考電路如下:

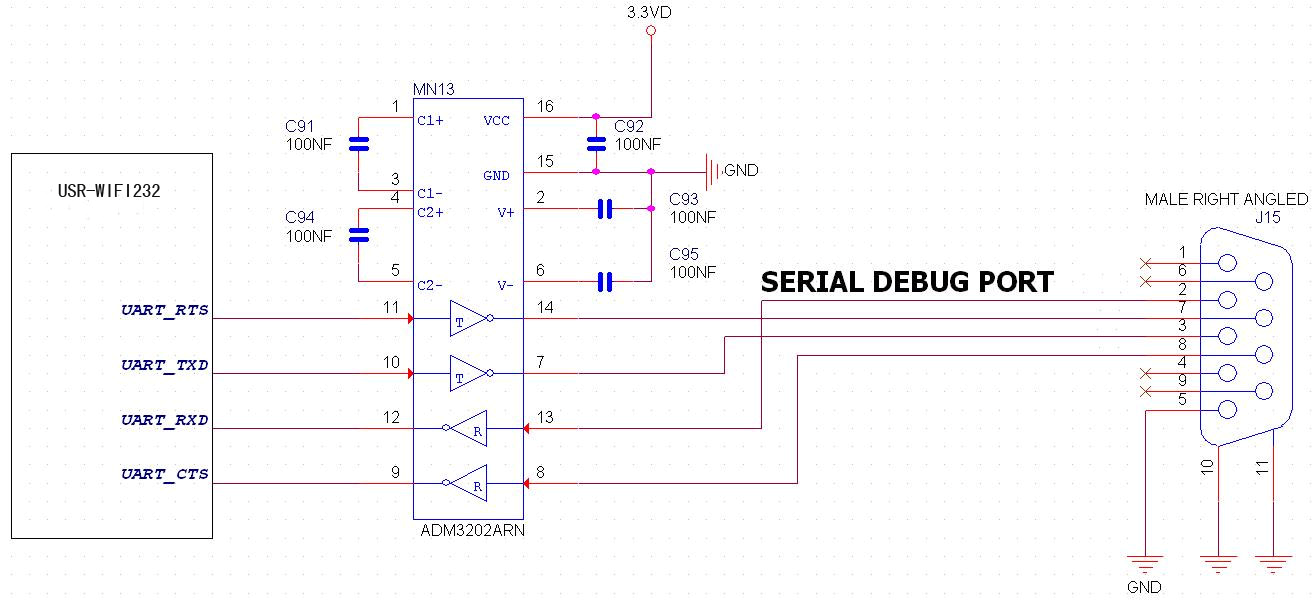

UART接口參考設計
<說明>:
因?yàn)槟K內部TXD引腳同時作為復位配置字,所以在模塊內要求下拉。在底板上不應對信號另加上/下拉電阻,否則可能導致模塊工作不正常。
