　　4G模塊的用法通常都會由產品所屬公司出配套說明，外觀和功能相似的4G模塊用法是差不多的，如果產品不含說明書，也可以找到相似產品的說明書做參考。比如支持移動、聯通、電信4G，移動、聯通3G，移動、聯通2G的指針4G模塊(USR-402tf)的用法。

　　將4G模塊接在評估板的mini-PCIE插槽上，并插入相應的SIM卡(G402tf僅支持移動、聯通全網通以及電信4g);4G天線，接到模塊的IPEX天線口上;最后將評估板的USB口(USB_MOD，旁邊有串口跳線帽，如果不需要建議拔下來)，插在您的PC機上，請保證PC機具備windows操作系統。

　　如下圖

　　硬件連接

　　另外，請使用評估板上的USB_MOD口(不要使用USB_UART)，來連接PC的USB口。

　　4G模塊網絡連接說明：

　　由于402tf將采用4G模塊上外網，所以先將本地的所有網絡連接禁用，如下圖所示

　　這樣的話，可以直接驗證模塊的上網功能。

　　4G模塊驅動安裝的說明：

　　在驅動文件夾中，找到驅動程序USR-G402TF_Driver.exe，雙擊安裝，

　　請選擇您需要的語言，這里選擇簡體中文。

　　點擊下一步，

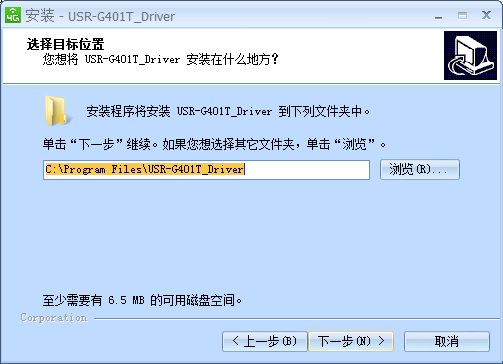

　　選擇安裝目標文件夾，這里選擇默認路徑，點擊下一步，

　　點擊安裝，

　　安裝正在進行，

　　安裝成功，點擊完成，退出。

　　4G模塊如何進行撥號連接

　　當硬件連接好，并且驅動也安裝好的時候，在PC的設備管理器中，應該可以出現以下設備接口。

　　其中，在本機上，這個COM11為AT指令口，我們可以通過這個口，發送AT指令來控制模塊連接外網。

　　打開超級終端，打開COM11口，115200，8數據位，無校驗，1停止位，無流控。

　　請分別執行以下指令

　　? ATE1 設置字符回顯。

　　? AT^SYSCONFIG=2,6,1,2 設置模塊為4G優先，先LTE后TD后GSM，可根據當?shù)匦盘?hào)情況靈 活配置。

　　? AT^SYSINFO 查詢模塊是否注冊上4G網絡。

　　? AT+CGACT=1,1 PDP上下文激活。

　　? AT+ZGACT=1,1 連接RNDIS 鏈路,

　　若返回+ZCONSTAT: 1,1 說明已經建立好網絡。

　　當最后一條指令執行成功，表明模塊已經連接上了外網。
