　　為了數據傳輸?shù)陌踩?，找一款透傳穩定性較高的GPRS模塊USR-GM3為例，詳細介紹GPRS模塊的使用方法。這里要說明以下，USR-GM3具有AT指令集工作模式，通過簡單的AT指令進行設置就可以輕松實現串口到網絡的雙向數據透明傳輸。

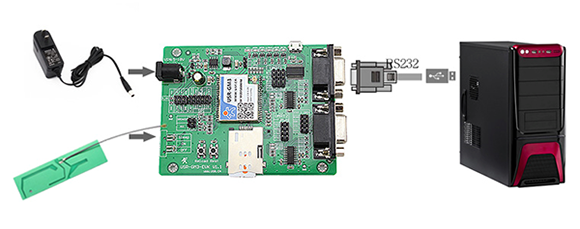

　　在使用GPRS模塊之前，需要使用測試版進行數據傳輸?shù)臏y試。需要使用電腦通過串口連接到GM3的測試底板上，鑒于現在有些電腦沒有硬件串口，所以我們使用USB轉RS232線進行連接。具體連接方式參考下面的硬件連接示意圖，或者使用USB線直接接到測試底板的USB口，在跳線處選擇相應的連線即可：

　　USR-GM3有四種工作模式：網絡透傳模式、HTTD模式、短信透傳模式、AT指令集模式。在網絡透傳模式下，用戶的串口設備，可以通過GPRS模塊發送數據到網絡上指定的服務器。模塊也可以接受來自服務器的數據，并將信息轉發至串口設備;在HTTPS模式下，用戶的串口設備，可以通過本模塊發送請求數據到指定的HTTP服務器，然后模塊接收來自HTTP服務器的數據，對數據進行解析并將結果發至串口設備。在短信透傳模式下，用戶的串口設備，可以發送短信到指定的手機上，也能將手機信息發至串口設備。

　　下面來重點說一下使用AT指令集工作模式該如何實現數據傳輸。當GPRS模塊工作在短信透傳、網絡透傳、HTTPD三種工作模式的任何一種時，可以通過向模塊的串口發送特定時序的數據，讓模塊切換至“指令模式”。當完成在“指令模式”下的操作后，通過發送特定指令讓模塊重新返回之前的工作模式。

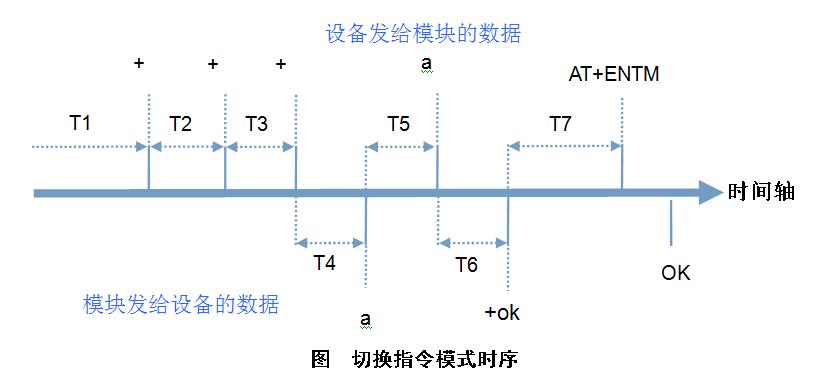

　　在上圖中，橫軸為時間軸，時間軸上方的數據是串口設備發給模塊的，時間軸下方的數據為模塊發給串口的。

　　時間要求：

　　T1 > 200ms

　　T2 < 50ms

　　T3 < 50ms

　　T5 < 3s

　　從短信透傳、網絡透傳、HTTPD切換至臨時指令模式的時序：

　　1. 串口設備給模塊連續發送“+++”，模塊收到“+++”后，會給設備發送一個‘a(chǎn)’。

　　在發送“+++”之前的200ms內不可發送任何數據。

　　2. 當設備接收‘a(chǎn)’后，必須在3秒內給模塊發送一個‘a(chǎn)’。

　　3. 模塊在接收到‘a(chǎn)’后，給設備發送“+ok”，并進入“臨時指令模式”。

　　4. 設備接收到“+ok”后，知道模塊已進入“臨時指令模式”，可以向其發送AT指令。

　　從臨時指令模式切換至短信透傳、網絡透傳、HTTPD的時序：

　　1. 串口設備給模塊發送指令“AT+ENTM”。

　　2. 模塊在接收到指令后，給設備發送“+OK”，并回到之前的工作模式。

　　3. 設備接收到“+OK”后，知道模塊已回到之前的工作模式。

　　AT指令集中的符號含義不同，指令也較多，下期為大家介紹GPRS模塊USR-GM3的AT指令集符號含義包括哪些，敬請期待!
