RS485串行總線廣泛應用于需要幾十米到幾千米的通信距離。RS485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。加上總線收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。
RS485采用半雙工工作方式，任何時候只能有一點處于發送狀態，因此，發送電路須由使能信號加以控制。RS485信號轉以太網信號，也就是串口服務器設備，在工業、安防、遠程抄表等場景中都有其身影，利用其信號轉換功能，實現信號的轉換與完善網絡。
RS485工作原理
RS485轉以太網提供串口轉網絡功能，能夠?qū)S485串口轉換成TCP/IP網絡接口，實現RS485串口與TCP/IP網絡接口的數據雙向透明傳輸。串口設備能夠立即具備TCP/IP網絡接口功能，連接網絡進行數據通信，擴展串口設備的通信距離。
RS485是采用的差分信號負邏輯，+2V~+6V表示“1”，-2V~-6V表示“0”。RS485通訊接口分為兩種，一種是兩線制，另一種是四線制。兩線制的是半雙工通訊方式，四線制是全雙工通訊方式。RS485通訊接口，抗干擾能力強，抗噪聲干擾性好。在工業控制上，RS485總線因其接口簡單，組網方便，傳輸距離遠等特點得到廣泛應用。
RS485接口是半雙工數據通訊模式，接口組成的半雙工網絡，在使用中一般都是兩線制，經常多采用屏蔽雙絞線傳輸，這樣的接線方式為總線式拓?fù)浣Y(jié)構在同一總線上最多可以掛接32個節點。RS485在通信網絡中采用的就是一個主機帶多個從機

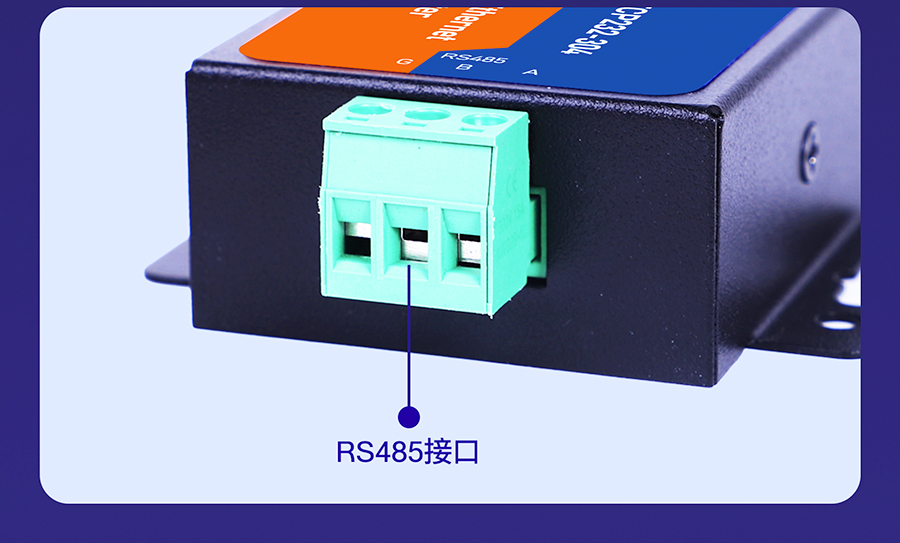

。在大多數情況下，連接RS485通信時只是用一對簡單的雙絞線將各個接口的”A””B“兩端連接起來。RS485接口連接器采用DB-9的9芯插座頭，和智能終端RS485接口采用DB-9，與鍵盤連接的鍵盤接口RS4485采用DB-9。
優點
布線簡單：只需要2根線，采用網線的屏蔽線接口即可;
通信距離遠：采用差模通信方式，通信距離遠;
多機聯網：RS485支持在線上掛載多個終端，采用查詢——應答的方式實現多機通信。
解決方案
RS485轉以太網硬件轉換器分為兩種：串口服務器、串口聯網模塊。
串口服務器實現了RS485接口轉化為TCP/IP接口，配合計算機端的虛擬串口驅動使用，再次將TCP/IP連接虛擬地轉化為串口。
虛擬串口驅動在計算機內的驅動層虛擬出類似COM5、COM6等虛擬串口號，且將遠端的串口服務器和虛擬串口綁定，實現通信。
使用解決方案的硬件和軟件系統之后，RS485設備相當于實現網絡化的擴展，原有的硬件和軟件程序都無需修改。
RS485串口服務器
基本功能：RS485串口轉以太網，雙向透明傳輸，支持Modbus轉發;
導軌安裝：體積精巧，標準35mm導軌安裝，易于布局安裝，方便后期維護;
工作模式：
TCP Server ：設備作為Server端，可設置2個TCP
Client，同時與設備進行數據透明傳輸，解決多個客戶端與設備同時通訊問題，也可作為備用網絡通道進行切換通訊;
TCP
Client：設備作為Client端，可設置同時面向4個服務器端地址，主動向服務器端發起連接，作為Client支持設置自定義心跳包和握手包;
UDP Server ：設備作為Server端，支持多個UDP Client與設備進行數據透傳傳輸;
UDP Client ：設備作為Client端，主動與UDP Server聯機通訊，與RS232串口進行數據透明傳輸;
UDP組播：設備作為Client端，可實現組播內設備之間互相通訊;
Http服務端：設備作為HttpServer端，支持通過HTTP (get)方式局域網內的Http通訊。
RS485中繼器有哪些特點
RS485用于多點互連時非常方便，可以省掉許多信號線。應用RS485可以聯網構成分布式系統，其允許最多并聯32臺驅動器和32臺接收器。針對RS-232-C的不足，新標準RS-485具有以下特點：
(1)RS485的電氣特性：邏輯“1”以兩線間的電壓差+2V~+6V表示，邏輯“0”以兩線間的電壓差-6V~-2V表示。接口信號電平比RS232-C降低了，就不容易損壞接口電路芯片，且該電平與TTL電平兼容，刻方便與TTL電路連接。
(2)數據最高傳輸速率為：10Mbps
(3)RS485接口采用平衡驅動器和差分接收器的組合，抗共模干擾能力強，即抗噪聲性能好。
(4)RS485接口的最大傳輸距離標準值4000英尺，實際上可達3000米。
(5)RS232-C接口在總線上只允許連接一個收發器，即單站能力;而RS-485接口在總線上只允許連接多達128個收發器，即具有多站能力，這樣用戶可以利用單一的RS485接口方便地建立設備網絡。
RS485中繼器，作為RS485/422數據中繼通訊產品，其特點與功能：
高效率：RS485中繼器采用專業的I/O電路，使用數據流向自動控制技術，自動判別和控制數據傳輸方向，無需更改軟硬件，可以很方便地實現RS485總線與RS422總線之間的切換。采取零延時設計，傳輸速度快。自動偵測串口信號速率，無需設置串口波特率。
抗干擾：RS485總線要求485設備要離總線主干盡可能地近，使用485總線中繼器，可以將總線拓?fù)浣Y(jié)構改成"T"型拓?fù)浣Y(jié)構，方便現場施工。如果RS485傳輸線達到一定的距離，而且處于復雜的外部環境，從而容易受到外部環境的電磁感應等外部干擾。
穩定性：RS485中繼器中的防雷管，可以有效地抑制閃電和ESD，并提供每線600W的雷擊浪涌保護功率。吸收外部環境的電磁感應等外部干擾，從而保護RS485總線的穩定性。
拓展性：由于RS485總線傳輸距離的延長，或者RS485總線中的設備增多，會使得RS485信號不斷地衰減，可能導致RS485總線不穩定甚至不能使用，RS485總線中繼器可以對已有的RS485信號進行增強和放大，增加RS422/RS485總線網絡中RS485設備的數目。
隔離性：在現場施工當中，由于RS485總線的距離比較遠，在其中形成了電位差，從而產生了共模干擾，導致穩定性降低。光電隔離器能夠提供隔離電壓，有效隔離，防止共地干擾。其中的DC/DC模塊，可以將兩端的電源完全隔離。
RS485與RS232區別
RS232的接口標準，RS232接口符合美國電子工業聯盟(EIA)制定的串行數據通信的接口標準，被廣泛用于計算機串行接口外設連接，像有些老式PC機上就配置有RS232接口。RS232是現在主流的串行通信接口之一。RS是英文“推薦標準”的縮寫，232為標識號，C表示修改次數。
RS232總線標準設有25條信號線，包括一個主通道和一個輔助通道，在多數情況下主要使用主通道，對于一般雙工通信，僅需幾條信號線就可實現，如一條發送線、一條接收線及一條地線。傳輸距離短的另一原因是RS232屬單端信號傳送，存在共地噪聲和不能抑制共模干擾等問題，因此一般用于20m以內的通信。
由于RS232接口標準出現較早，難免有不足之處。RS232-C標準規定的數據傳輸速率為每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。在RS232或RS485設備聯成的設備網中，如果設備數量超過2臺，就必須使用RS485做通訊介質，RS485網的設備間要想互通信息只有通過“主(Master)”設備中轉才能實現，這個主設備通常是PC，而這種設備網中只允許存在一個主設備，其余全部是從(Slave)設備。而現場總線技術是以ISO/OSI模型為基礎的，具有完整的軟件支持系統，能夠解決總線控制、沖突檢測、鏈路維護等問題。
RS485串口服務器應用領域
RS485則常用于數據傳輸速率高的長距離傳輸中，常用設備有銷售點終端(POS)、計量儀器和大型專用自動化機器等。而常用的RS232現在一般應用于數據傳輸率低的短距離傳輸中，在嘈雜的環境也能有效工作，比如工廠、公共站點等，其常用設備有低速調制解調器、工業控制設備、可編程邏輯控制器、計算機數控(CNC)機床、機器人、嵌入式控制電腦、醫療儀器及設備以及嵌入式控制器開發系統。
但在平常的應用中，我們經常需要在兩個不同的接口類型間進行轉換。這時我們可以使用現在流行的USB接口，可以幫助我們轉換到RS232接口和RS485接口。
綜上所述，RS232適合短距離低速率的傳輸要求，而RS485則適合于長距離通訊傳輸。RS485是針對RS232接口的不足出現的新的接口標準，因其具有的良好抗噪聲干擾能力和多站能力，現已成為首選標準。
RS485總線?，F(xiàn)故障
在常規RS485總線通訊中RS485中繼器、RS485轉換器等設備，在應用過程會遇到不少問題，故障描述如：無法通訊、數據上傳下載異常、通訊干擾、通訊指示燈閃爍異常、通訊指令時通時不通等等故障，影響正常使用，通常檢測辦法如下：
1、共地法：用1條線或者屏蔽線將所有RS485設備的接地點連接起來，避免所有設備之間存在影響通訊的電勢差。
2、終端電阻法：在最后一臺RS485設備的RS485+和RS485-上并接120歐姆的終端電阻來改善通訊質量。
3、中間分段斷開法：通過從中間斷開來檢查是否是設備負載過多，通訊距離過長，某臺設備損害對整個通訊線路的影響等;
4、單獨拉線法：單獨簡易暫時拉一條線到設備，用來排除是否是布線引起了通訊故障。
5、更換轉換器法：多換幾個轉換器，排除是否是轉換器質量問題影響了通訊質量。
6、筆記本調試法：先保證筆記電腦本是通訊正常的設備，替換另一臺電腦，來進行通訊，假設可以，則表明電腦串口有可能被損害或者受傷。
