　　UART代表通用異步接收器/發射器。它不是像SPI和I2C那樣的通信協議，而是微控制器中的物理電路或獨立IC。UART的主要目的是發送和接收串行數據。

　　UART最好的事情之一是它只使用兩根線在設備之間傳輸數據。UART背后的原理很容易理解，但是如果您還沒有閱讀本系列的第一部分SPI通信協議的基礎知識，那可能是一個很好的起點。

　　UART通信簡介

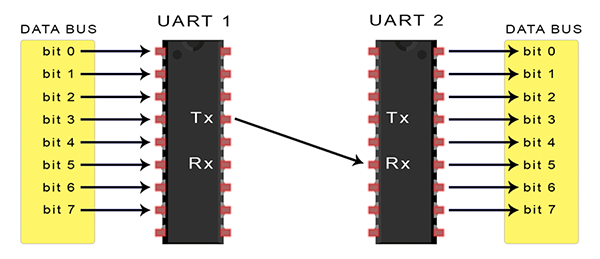

　　在UART通信中，兩個UART直接相互通信。發送UART將來自控制設備(如CPU)的并行數據轉換為串行形式，將其串行傳輸?shù)浇邮誙ART，然后UART將串行數據轉換回接收設備的并行數據。在兩個UART之間傳輸數據只需要兩根線。數據從發送 UART 的 Tx 引腳流向接收 UART 的 Rx 引腳：

　　UART異步傳輸數據，這意味著沒有時鐘信號將發送UART的位輸出同步到接收UART的位采樣。發送UART不是時鐘信號，而是將開始位和停止位添加到正在傳輸?shù)臄?shù)據包中。這些位定義了數據包的開始和結束，因此接收UART知道何時開始讀取位。

　　當接收UART檢測到起始位時，它開始以稱為波特率的特定頻率讀取傳入位。波特率是數據傳輸速度的度量，以每秒比特?cái)?shù)(bps)表示。兩個 UART 必須以大約相同的波特率運行。在位的時序偏離太遠之前，發送和接收 UART 之間的波特率只能相差約 10%。

　　還必須將兩個 UART 配置為傳輸和接收相同的數據包結構。

　　UART如何運作

　　將要傳輸數據的UART從數據總線接收數據。數據總線用于通過另一個設備(如CPU，內存或微控制器)將數據發送到UART。數據以并行形式從數據總線傳輸?shù)絺鬏擴ART。在發送UART從數據總線獲取并行數據后，它會添加一個起始位、一個奇偶校驗位和一個停止位，從而創建數據包。接下來，數據包在Tx引腳上逐位串行輸出。接收UART在其Rx引腳上逐位讀取數據包。然后，接收的UART將數據轉換回并行形式，并刪除起始位、奇偶校驗位和停止位。最后，接收UART將數據包并行傳輸?shù)浇邮斩说臄?shù)據總線：

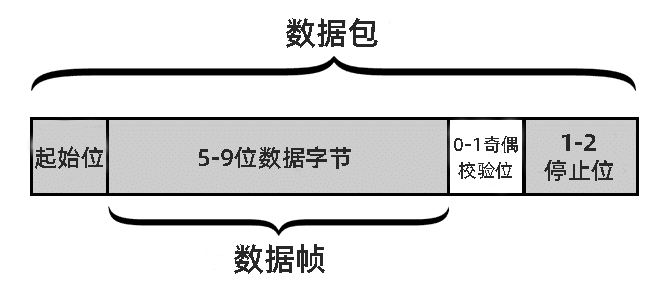

　　UART傳輸?shù)臄?shù)據被組織成數據包。每個數據包包含 1 個起始位、5 到 9 個數據位(取決于 UART)、一個可選的奇偶校驗位以及 1 個或 2 個停止位：

　　● 起始位

　　UART數據傳輸線在不傳輸數據時通常保持在高電壓水平。為了開始數據傳輸，發送UART將傳輸線從高電平拉到低電平一個時鐘周期。當接收UART檢測到從高到低的電壓轉換時，它開始以波特率的頻率讀取數據幀中的位。

　　● 數據框

　　數據框包含正在傳輸?shù)膶?shí)際數據。如果使用奇偶校驗位，則長度可以是 5 位到 8 位。如果未使用奇偶校驗位，則數據幀的長度可以為 9 位。在大多數情況下，數據首先以最低有效位發送。

　　● 平價

　　奇偶校驗描述數字的偶數或奇數。奇偶校驗位是接收UART的一種方式，用于判斷在傳輸過程中是否有任何數據發生了變化。位可以通過電磁輻射、不匹配的波特率或長距離數據傳輸來改變。接收的UART讀取數據幀后，它會計算值為1的位數，并檢查總數是偶數還是奇數。如果奇偶校驗位為 0(偶數奇偶校驗)，則數據幀中的 1 位應加起來為偶數。如果奇偶校驗位為 1(奇數奇偶校驗)，則數據幀中的 1 位應加起來為奇數。當奇偶校驗位與數據匹配時，UART 知道傳輸沒有錯誤。但是，如果奇偶校驗位為 0，并且總數為奇數;或者奇偶校驗位是1，而總數是偶數，UART知道數據幀中的位已經改變。

　　● 停止位

　　為了發出數據包結束的信號，發送UART將數據傳輸線從低電壓驅動到高壓至少兩個位持續時間。

　　UART傳輸?shù)牟襟E

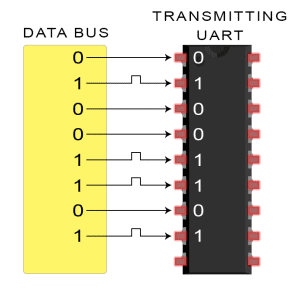

　　1. 發送UART從數據總線并行接收數據：

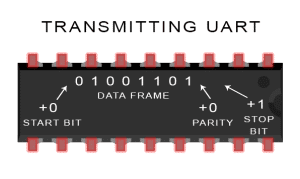

　　2. 發送 UART 將起始位、奇偶校驗位和停止位添加到數據幀中：

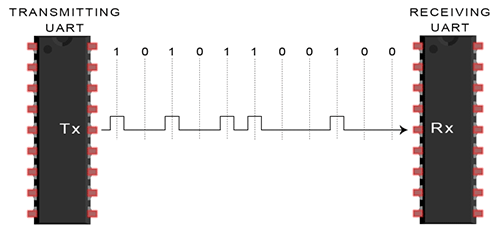

　　3. 整個數據包從發送 UART 以串行方式發送到接收 UART。接收UART以預配置的波特率對數據線進行采樣：

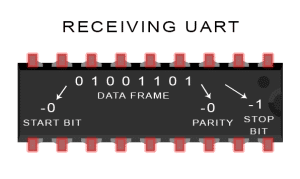

　　4. 接收 UART 從數據幀中丟棄起始位、奇偶校驗位和停止位：

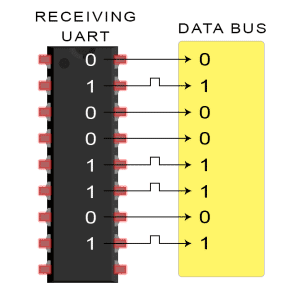

　　5. 接收UART將串行數據轉換回并行，并將其傳輸?shù)浇邮斩说臄?shù)據總線：

　　UART的優缺點

　　沒有一個通信協議是完美的，但UART非常擅長它們所做的事情。以下是一些優缺點，可幫助您確定它們是否符合項目的需求：

　　【優點】

　　● 僅使用兩根電線

　　● 無需時鐘信號

　　● 具有奇偶校驗位以允許錯誤檢查

　　● 數據包的結構可以更改，只要為它設置了兩端

　　● 記錄充分且廣泛使用的方法

　　【缺點】

　　● 數據幀的大小限制為最大 9 位

　　● 不支持多個從站或多個主系統

　　● 每個UART的波特率必須在彼此的10%以內
