在遠程聯網項目中,容易出現電源接反的誤操作,然而電源的反極性通常會導致后端電容器爆炸或芯片燃燒,從而導致不可逆轉的后果。因此,在串口服務器、DTU、工業路由器等聯網設備的電源設計中考慮防反接功能,避免上述問題的發生。通過終端接口連接電源時,通常會進行萬無一失的處理,以確保在連接不正確時不會正常插入電源。這是物理級別的防逆向設計。本文介紹了幾種硬件防逆向設計。

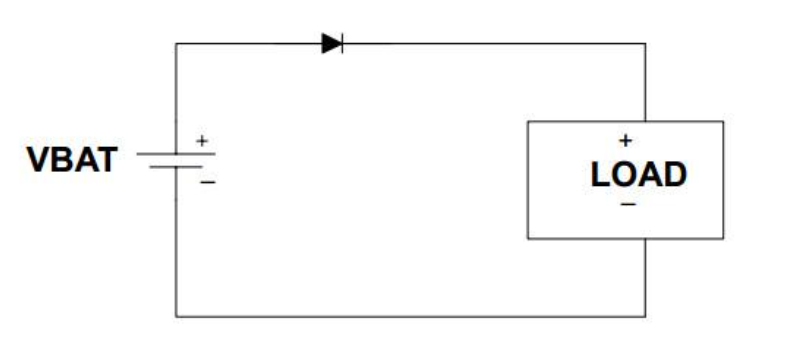

實現此目的的最簡單方法是,當電源正極連接時,電源通過二極管正向電壓向負載提供電壓。當電源反向時,由于二極管的單向傳導和反向截止,將不為后端負載供電,這起到了保護作用。該電路具有缺點。首先,正向電壓降很大。普通二極管的壓降約為0.7V,肖特基二極管的導通壓降為0.3V,價格相對昂貴。其次,當負載電流大時,二極管端的功耗相對較大。
該解決方案針對電源電壓高且損耗要求不高的場景。
MOSFET具有極低的導通電阻和極低的損耗,使其成為以最低損耗提供反向保護的理想選擇。

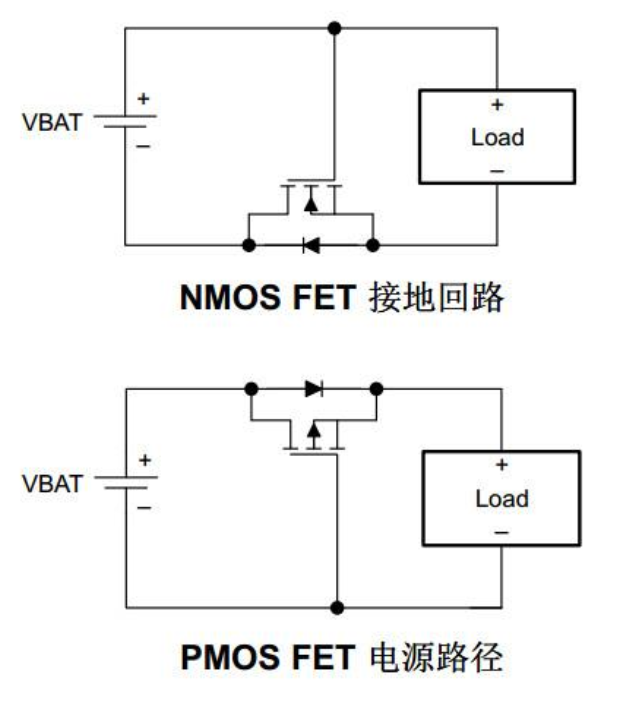

上圖提供了不同MOS晶體管的電路位置,NMOS在接地回路中,PMOS在電源路徑中。
在每個電路中,MOS管的體二極管面向正常電流的方向。當電源反向時,NMOS(PMOS)柵極電壓為低(高),從而阻止其導通。正確安裝電源并正常通電后,NMOS(PMOS)的柵極電壓將變?yōu)楦唠娖?低電平),并且其通道會使二極管短路。
NMOS將破壞接地回路,如果對接地回路敏感,則應將PMOS用于反向連接。在實際電路中,需要通過串聯電阻來保護MOS柵極。
