　　工業路由器中的保護中有一項經常說的“防浪涌(EMC)”。產生浪涌的原因是多方面的，浪涌是一種上升速度高、持續時間短的尖峰脈沖。電網過壓、開關打火、虬源反向、靜電、電機/電源噪聲等都是產生浪涌的因素。而浪涌保護器為電子設備的電源浪涌防護提供了一種簡便、經濟、可靠的防護方法。

　　浪涌瞬變是什么

　　浪涌瞬變是由開關或雷電瞬變引起的過電壓引起的。開關瞬變可能是由電源系統切換，配電系統中的負載變化或各種系統故障(例如短路)引起的。雷電瞬變可能是附近雷擊向電路中注入的高電流和高電壓的結果。IEC 61000-4-5定義了波形，測試方法和測試級別，用于評估針對這些破壞性電涌的抗擾性。

　　根據開路電壓和短路電流，將這些波形指定為波形發生器的輸出。描述了兩個波形。10/700 μs組合波形用于測試旨在連接到對稱通信線路(例如電話交換線路)的端口。在所有其他情況下，特別是在短距離信號連接中，都使用1.2 / 50 μs組合波形發生器。對于RS-485端口，主要使用1.2 / 50 μs波形，本節將對此進行討論。波形發生器的有效輸出阻抗為2Ω。因此，電涌瞬變具有與其相關的高電流。

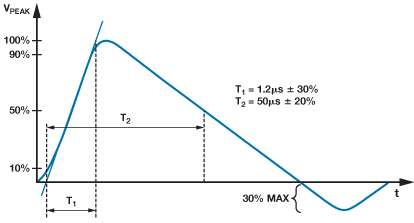

　　上圖顯示了1.2 / 50 μs的浪涌瞬變波形。ESD和EFT具有相似的上升時間，脈沖寬度和能級。但是，浪涌脈沖的上升時間為1.25 μs，脈沖寬度為50 μs。此外，浪涌脈沖能量可以達到近90 J，比ESD或EFT脈沖的能量大三到四個數量級。因此，電涌瞬變被認為是最嚴重的EMC瞬變。由于ESD和EFT之間的相似性，電路保護的設計可能相似，但是由于其高能量，必須以不同的方式處理浪涌。這是開發保護的主要問題之一，該保護提高了數據端口對所有三個瞬變的抗擾性，同時又保持了成本效益。

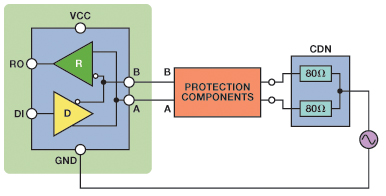

　　電阻將浪涌瞬變耦合到通信線路上。上圖顯示了半雙工RS-485設備的耦合網絡。電阻的總并聯總和為40。對于半雙工設備，每個電阻為80。

　　在浪涌測試期間，五個正脈沖和五個負脈沖被施加到數據端口，每個脈沖之間的最大時間間隔為一分鐘。該標準規定，應在測試期間將設備設置在正常操作條件下。
