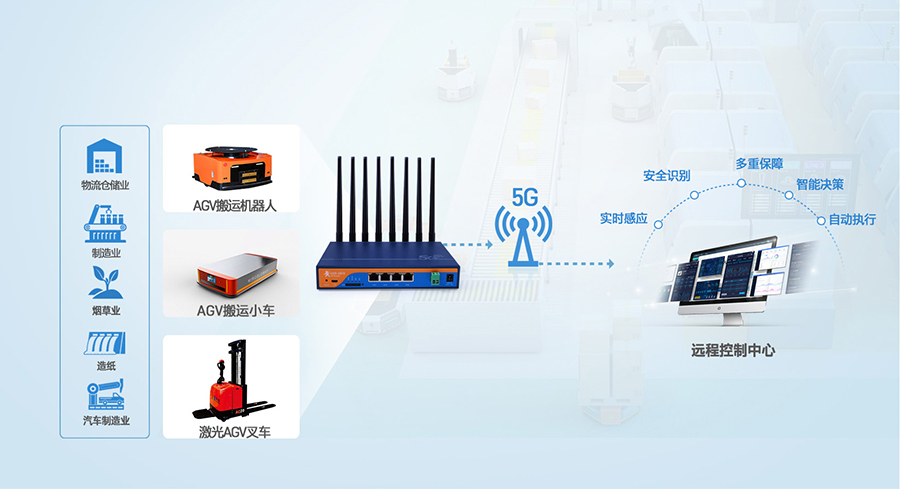

工業路由器是基于蜂窩網絡實現戶外聯網的通訊設備，5G工業路由器則是通過5G網絡實現的戶外通訊設備，比4G工業路由器速度提升20倍，價格與速度是成正比的，目前市場價5G工業路由器比4G工業路由器貴五六倍，甚至更高。由于5G工業路由器傳輸速度快、帶寬容量大，因此常用在視頻傳輸、人工智能、無人工廠等環境下。
5G工業路由器功能
穩定可靠
● 全工業設計，金屬外殼，防護等級 IP30;
● 寬電壓 DC 9-36V 輸入，具備電源反向保護;
● 靜電、浪涌、電快速脈沖群等多重防護;
● 內置硬件看門狗，故障自檢測、自修復，確保系統穩定。
組網靈活
● 提供高速率、低時延、高穩定的 5G 網絡;
● 支持 NSA 和 SA 雙模 5G 網絡，向下兼容 4G/3G 網絡制式;
● 配備 4 個千兆以太網口，提供高速連接能力;
● 6 根高增益天線科學布局，有效降低同頻干擾，穩定收發數據;
● 支持自動檢網、5G/4G/3G 制式切換、支持 APN/VPDN 專網卡;
● 支持有線/5G 多網同時在線、多網智能切換備份功能;
● 支持 2.4GHz 與 5.8GHz 雙頻 WiFi，自行選擇網絡連接;
● 支持 VPN(PPTP、L2TP、IPSec、OpenVPN、GRE)，并支持 VPN 加密功能。
功能強大
● 支持多種 WAN 連接方式，包括靜態 IP、DHCP、PPPoE、3G/4G/5G;
● 支持花生殼內網穿透、動態DNS、靜態路由功能;
● 支持防火墻、NAT、訪問控制的黑白名單;
● 支持 ssh、telnet、Web 多平臺管理配置方式;
● 支持配置參數導入/導出，極大提升大批量應用下的配置效率;
● 支持遠程升級、遠程監控，輕松實現設備遠程運維;
● 支持 NTP、支持一鍵恢復出廠設置;
● 支持 LED 狀態監測(PWR、WLAN、NET、SIG),直觀查看當前狀態;
● 支持鏈路探測功能，提供防掉線機制，確保數據終端長久在線。
5G NR與4G LTE的區別
4G LTE是“第四代長期演進”的縮寫。所以實際上是兩個詞的總和。首先，“
4G”代表了第四代移動技術，是繼3G之后的又一大進步。4G系統必須提供ITU在IMT Advanced中定義的功能?！伴L(zhǎng)期演進”或“
LTE”是行業術語，用來描述提供最快的移動互聯網體驗的4G特定類型。4G LTE與超移動寬帶(UMB)和WiMax(IEEE
802.16)一樣，是幾種競爭性4G標準之一。
5G新無線電(NR)是無線標準，它將成為下一代移動網絡的基礎。5G
NR發展是滿足IMT-2020概述的5G要求的連續移動寬帶演進過程的一部分，類似于3G和4G無線技術的演進。在過去的3G和4G互聯人民中，隨著未來5G能夠連接一切，意味著5G
NR將連接我們的智能手機，汽車，儀表，可穿戴設備等。其目標是使無線寬帶與有線網絡相同，并具有類似光纖的性能。大大降低了單位成本。5G
NR具有更高級別的延遲，可靠性和安全性，將進行擴展以有效地連接大規模物聯網(IoT)，并將提供新型的關鍵任務服務。
|
參數
|
4G長期演進
|
5G新電臺
|
|
全名
|
長期進化
|
新電臺
|
|
3GPP版本
|
版本8 –版本14（LTE，LTE-A，LTE-Pro）
|
發行版本15起
|
|
頻率范圍
|
<6GHz
|
高達52.6 GHz
|
|
服務
|
語音，MBB，物聯網
|
語音，eMBB，低延遲應用程序，大規模物聯網
|
|
波形圖
|
?DL：CP -OFDM
?UL：DFT -S-OFDM
|
?DL：CP-OFDM；
?UL：CP-OFDM，DFT-S-OFDM
|
|
最大載波帶寬
|
20兆赫
|
?> 6 GHz以下：100 MHz；
?6 GHz以上：400 MHz
|
|
副載波間隔（SCS）
|
15赫茲
|
15 KHz，30 KHz，60 KHz，120 KHz，240KHz
|
|
循環前綴（CP）
|
正常CP；擴展CP
|
?所有SCS的常規CP；
?僅適用于60KHzs SCS的擴展CP
|
每個載波的最大子載波數
|
1200
|
3300
|
|
無線電幀長
|
10毫秒
|
10毫秒
|
|
插槽尺寸
|
2/7/14 OFDM符號
|
1-14個OFDM符號（包括時隙和小時隙）
|
|
UL / DL比率變化
|
?半靜態變化，周期為5ms，10ms；
?每-10ms動態變化
|
?半靜態變化，周期為0.5ms，0.625ms，1.25ms，2.5ms，5ms，10ms
?每1/2/5/10 / 20ms變化的動態變化
|
|
同步信號
|
?PSS：62個ZC序列
?SSS：62 m序列
?周期：5ms
|
?PSS：127 m序列
?SSS：127個金序列
?周期性：初始訪問20毫秒； {5、10、20、40、80、160}毫秒（連接/空閑模式）
|
|
PBCH
|
?4個符號x 72個子載波
?有效負載：40位，包括CRC位
?周期：10ms
|
?2個符號x 288個子載波；
?有效負載：56位，包括CRC位
?周期性：初始訪問時間為20毫秒；{5，10,20,40,80,160} ms對于CONNECTED / IDLE非獨立情況
|
|
SS塊掃描
|
1個
|
?4表示<3GHz；
?8表示3-6GHz；
?6-52.6GHz為64
|
|
拉赫
|
?PRACH：頻率為1.25 KHz的839 ZC序列；
?4步RACH
|
?長PRACH：{15,30,60,120} KHz的839 ZC序列
?4步RACH
|
|
MIMO傳輸
|
?數字波束成形；
?多樣性Tx：SFBC；
?帶預編碼器的開環TX：CDD
?閉環TX：空間復用
|
?混合（模擬=數字）波束成形
?開環發送：1端口PC（UE透明）
?閉環發送：空間復用
|
|
參考信號
|
?DL：CRS，DMRS，CSI-RS；
?UL：DMRS，SRS
|
?DL：DMRS，PT-RS（相位跟蹤RS）CSI-RS，TRS；
?UL：DMRS，PT-RS，SRS
|
|
通道編碼
|
?PBCH / PDCCH；TBCC；
?PDSCH / PUSCH：Turbo碼；
?PUCCH：RM塊代碼
|
?PBCH / PDCCH / PUCCH：極性碼
?PDSCH / PUSCH：LDPC
|
|
物理下行鏈路
|
?與數據復用：FDM
?Tx：分布式+ SFBC
?解調：CRS
|
?與數據復用：TDM / FDM
?分布式Tx1 –預編碼（UE透明）
?Tx2 Localied =預編碼（UE透明）
|
|
PUCCH
|
?與數據復用：FDM；
?PUCCH大?。?4個OFDM符號
|
?與數據復用：TDM / FDM
?長的PUCCH大小：4-14個OFDM smbol
?短PUCCH大小：1-2個OFDM符號
|
|
HARQ往返時間
|
FDD：9ms；TDD：≥8ms
|
0.25-16毫秒
|
|
寬帶運營
|
?單載波：高達20 MHz
?全運營商帶寬初始訪問和空閑
?沒有UE帶寬適應
?CA：最多32個運營商；
?DC：最多64個載波
|
?單載波：高達100 MHz或400 MHz
?窄帶錨初始訪問和IDLE
?允許UE帶寬適應
?CA：最多16個運營商；
?DC：最多32個載波
|
|
流動性
|
?基于CRS的RSRP
|
?用于小區或波束的基于SSS的RSRP；
?用于波束或傳輸點的基于CSI-RS的RSRP
|
|
