　　RS-485標準規格

操作模式	微分
不允許 Tx和Rx的	32發射32接收
最大電纜長度	4000英尺長
最大數據傳輸率	10Mbps的
最小驅動器輸出范圍	±1.5V
最大驅動器輸出范圍	±5伏
最低驅動能力	±55毫安
最大驅動器短路電流	250毫安
Tx負載阻抗	54
接收輸入靈敏度	±200毫伏
最大接收輸入電阻	12k
Rx輸入電壓范圍	-7V至+ 12V
RX邏輯高	> 200mV
接收邏輯低	<200mV
最大共模電壓	-7V至+ 12V

　　全雙工實施需要4條線。對于某些涉及傳統設備的應用程序，這可能是必需的。在半雙工實施中，使用2條線是大多數串口服務器的推薦配置。

　　半雙工2線配置，通常要實現4線接口，以避免創建T型(T型)或星形連接或支持全雙工連接。應使用雙絞線電纜，以減少輻射輻射并提高通信系統對任何外部電磁干擾的抵抗力。安裝通訊線路時，必須遵守國家電氣法規和所有適用的當?shù)胤ㄒ?guī)。

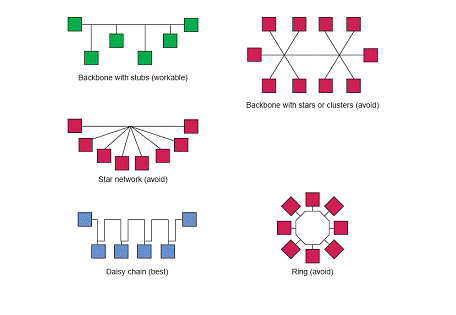

　　網絡拓?fù)渑渲?/h2>

　　幾種類型的網絡拓?fù)涠际强赡艿?，但是菊花鏈總線配置是最有效的。通常，單元之一是控制網絡流量的主機，并防止多個驅動程序同時處于活動狀態(總線爭用)。屏蔽雙絞線電纜是物理介質。電纜阻抗應在100-120的范圍。在采用雙頭螺栓技術的骨干網中，不得在設備端斷開任何雙頭螺栓的連接。否則，這種螺柱將充當天線，并在RS485總線上引入大量噪聲，以至于把通訊的可能變得不可能。這實際上是一個相當普遍的問題根源。 電纜越長，數據速率越低：



　　與電纜的特性阻抗匹配的端接電阻對于最小化反射以及因此減少通信錯誤率和電磁輻射至關重要。對于普通的RS-485電纜(雙絞線24AWG線)，這意味著

　　兩端都有100-120 電阻。終端電阻應特別用于較長的電纜，以確保數據完整性。請注意，在很長的電纜長度上，增加端接電阻有時會引起額外的電壓降，這將導致距離主機最遠的設備失去通信。在這種情況下，添加中繼器或刪除一些終端電阻可以恢復通信。

　　故障安全偏置

　　打開總線狀態：

　　當節點與總線斷開連接時，總線的狀態不確定，可能會導致接收器隨機輸出。建議使用弱的故障安全偏置，以確保接收器在開放總線條件下不會進入不確定狀態。

　　空閑總線條件：

　　當沒有帶有終端電阻的總線上的驅動器處于活動狀態時，這些電阻會將差分總線電壓降至零，根據RS485標準，這是不確定的總線條件。為了在空閑總線條件下產生有效的總線邏輯狀態，應使用偏置電阻。僅在一個節點(通常是主節點)上需要偏置電阻，因此，如果將偏置電阻集成到每個節點中，則必須使用配置開關?？偩€上只有一個設備可以提供偏置。偏置電阻可以在設備的外部或內部。某些產品(例如8800、7X50)具有內部電阻器，可以與內部開關連接以提供總線偏置。Com 32和Com 128具有永久連接的偏置電阻。

　　單位負載(UL)

　　一個RS485串口服務器代表1U.L的負載。RS485標準將總線負載指定為32 UL

　　屏蔽和接地 RS485接口標準未指定接地線，但是需要使用該線為共模電流提供返回路徑，從而減少發射。可以在沒有接地線的情況下操作RS485環路，但是此類系統可能會輻射出高水平的EMI。

　　屏蔽層可限制外部干擾和噪聲耦合到總線上。通常，屏蔽層應在電纜的一端連接到機箱接地(安裝接地)。如果節點之間存在接地電位差(在工業場所中很常見)，這種布置可防止直流接地回路電流在屏蔽層中流動。屏蔽層中流過的接地回路電流會在通信電纜中引起噪聲。另一端與地面之間可以使用電容器或RC網絡。

　　RS485節點可以承受-7V至+ 12V的共模電壓。當超過此電壓時，將不再保證節點正常工作，甚至可能損壞節點。

　　由于工業位置的節點之間可能存在的接地電位差異很大，因此不應將接地作為參考。在將接地用作返回路徑的安裝中，

　　由于設備之間的接地電勢差，可能會使用電阻100-120 來限制接地電流。
