  工業路由器G806軟件設計手冊

  PC通過806上網案例

  PC通過路由器進內置網頁案例

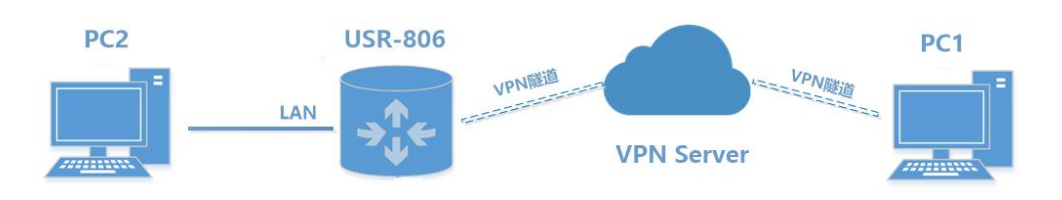

  測試環境：PC 兩臺(接入同 VPN server)，USR-G806 一臺(使用 4G 接口);

  VPN 服務器：使用我司測試 VPN 服務器,test.usr.cn ;?

  USR-G806：采用 4G 接口連接外網，創建 PPTP 接口連接 VPN;

  PC1:通過 PPTP 協議連接 VPN;

  PC2：接入 USR-G806 的 LAN，作為子網設備。

  1、進入內置網頁，806默認登錄用戶名密碼：root，root。

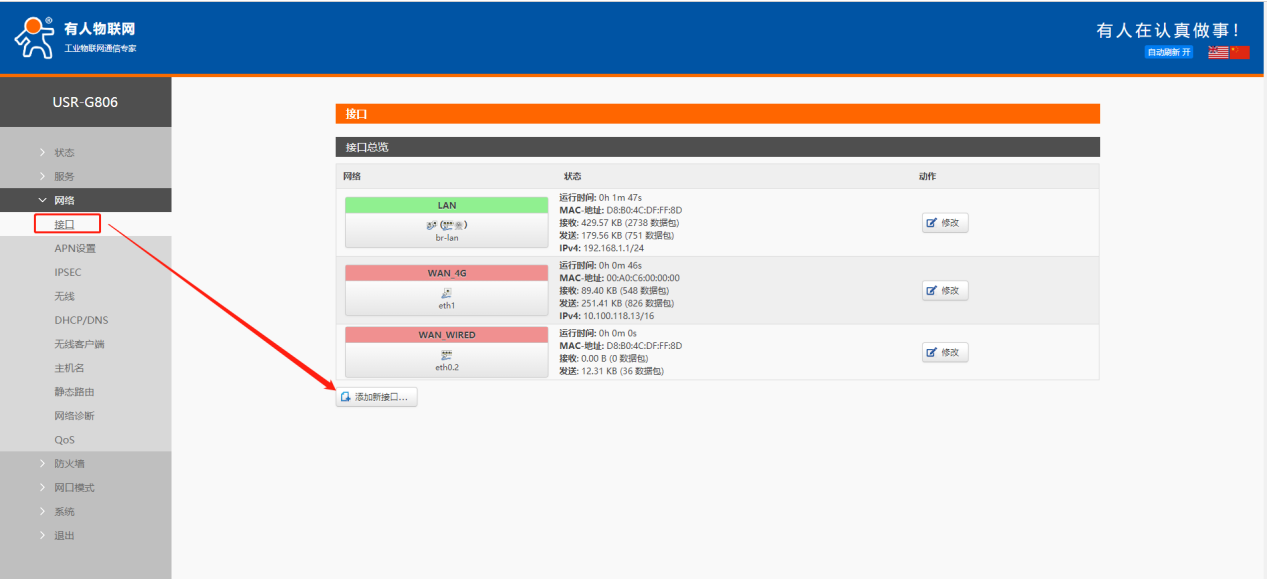

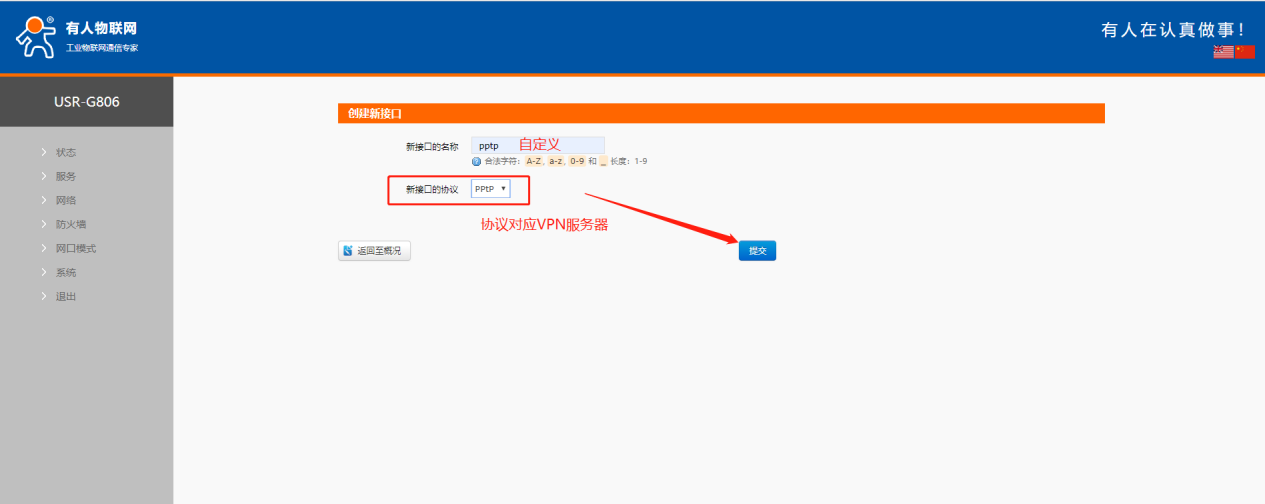

  2、內置網頁網絡--接口界面，新建一個接口名稱可自定義，協議選擇VPN服務器相應的協議。比如要連接的VPN類型為PPTP，協議就選PPTP。

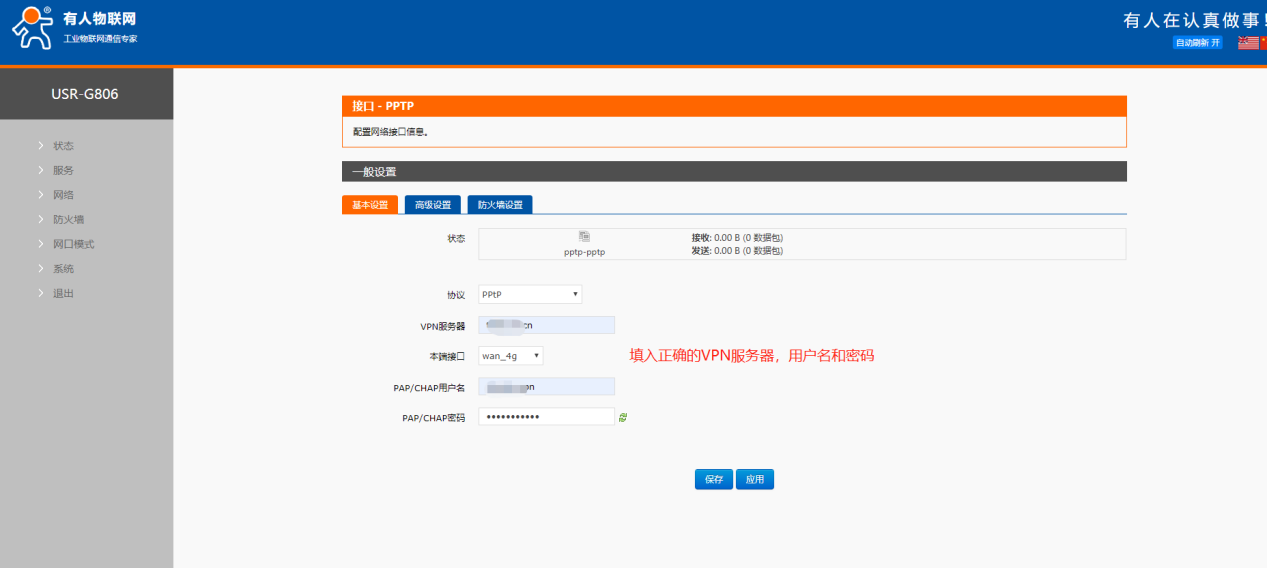

  3、填入服務器相應的參數，本端接口根據聯網方式的不同可選擇 wan_4g、wan_wired (4G卡上網就選wan_4g，有線上網就選wan_wired)。用戶名和密碼設置服務器賬戶和密碼。

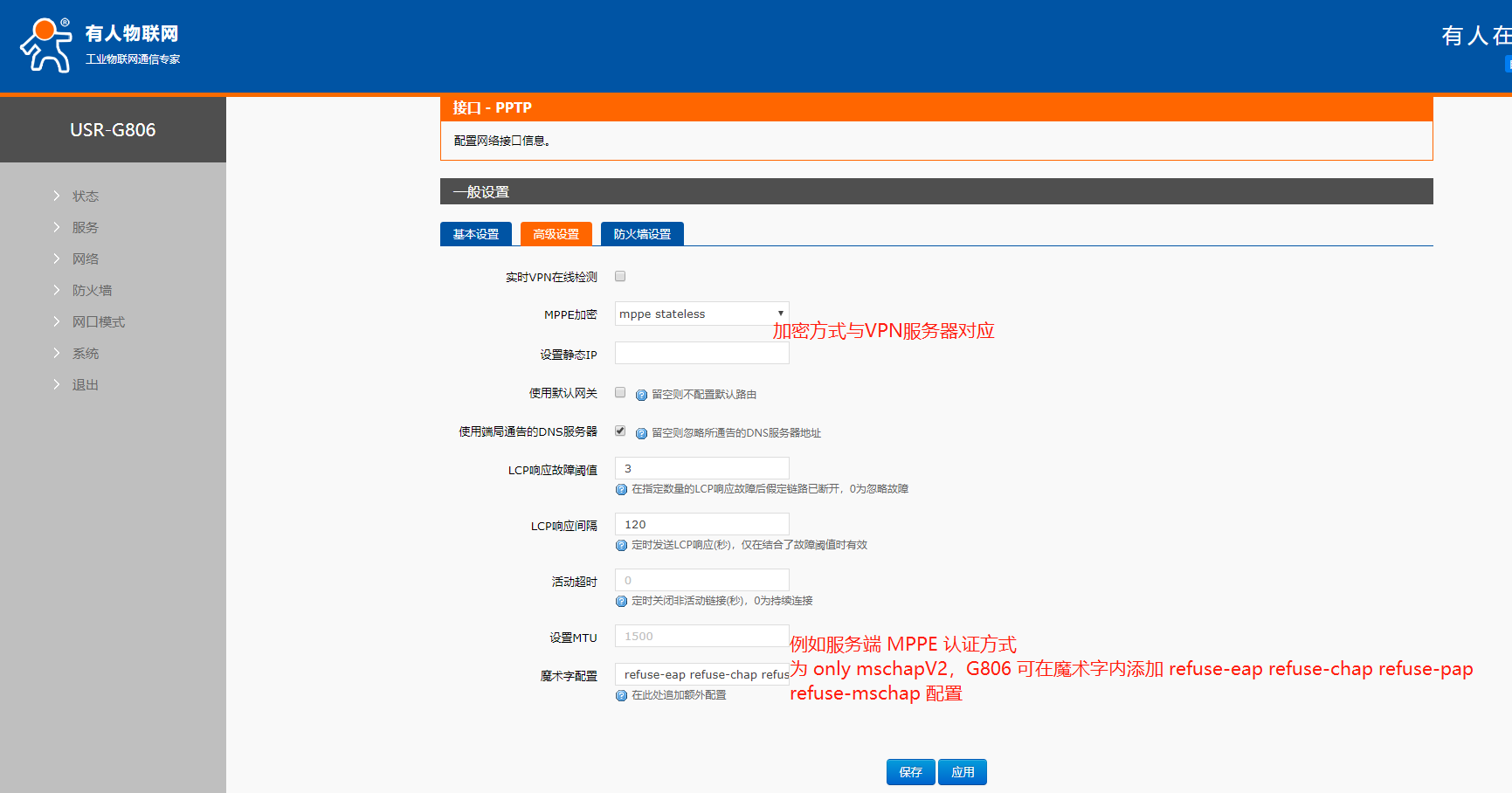

  4、高級設置中加密方式與VPN服務器對應，其中加密方式可選：mppe stateful有狀態連接：會進行頻繁更換密鑰，且在更換密鑰時會出現嚴重丟包;mppe stateless無狀態連接：只有在丟包的時候會進行密鑰更改;no mppe服務端無 MPPE 加密方式時選擇此模式。魔術字：當以上配置不滿足配置文件和服務端向匹配時在此添加附加配置。例如服務端 MPPE 認證方式 為 only mschapV2，G806 可在魔術字內添加 refuse-eap refuse-chap refuse-pap refuse-mschap 配置

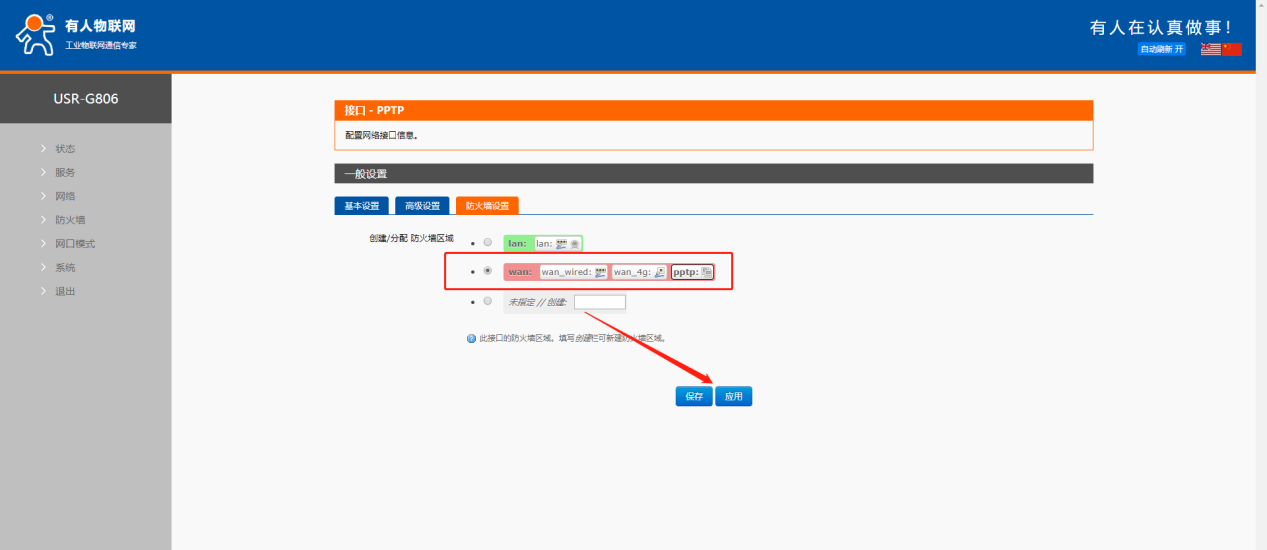

  5、VPN的防火墻設置選WAN。

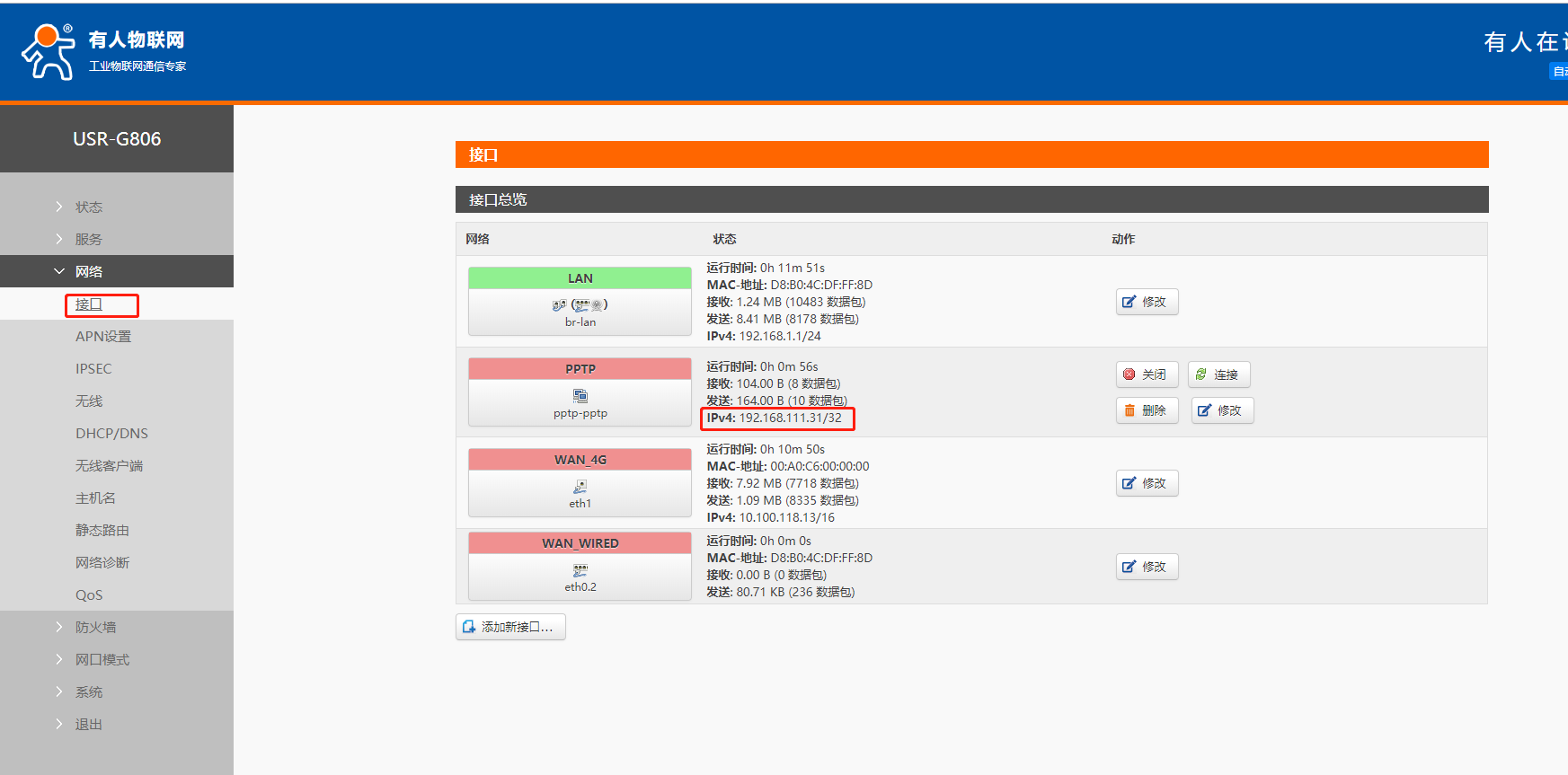

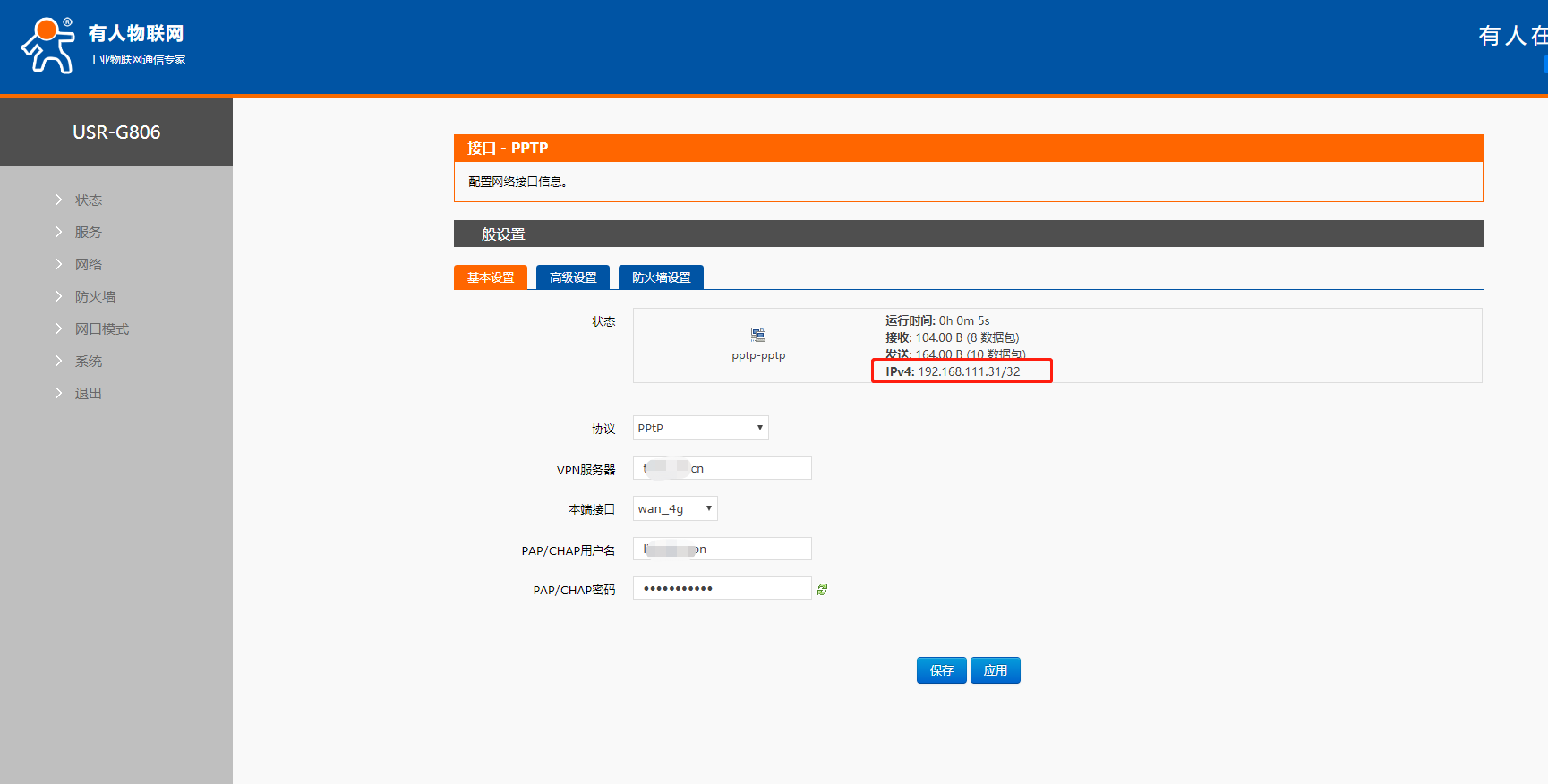

  6. 設置參數無誤，保存應用之后可以看到設備獲取到的VPN IP。在接口pptp位置可以看到，也可以進入pptp這個接口查看。

  7、到現在為止，806已經連接上VPN了，連上同一個VPN服務器的客戶端之前可以相互訪問，所以現在VPN其他客戶端訪問806獲取到的VPN IP是通的，但是訪問不到806下的終端設備。所以就需要設置端口轉發或靜態路由，本案例設置的是端口轉發。需要806下的終端設置設備網關和DNS。

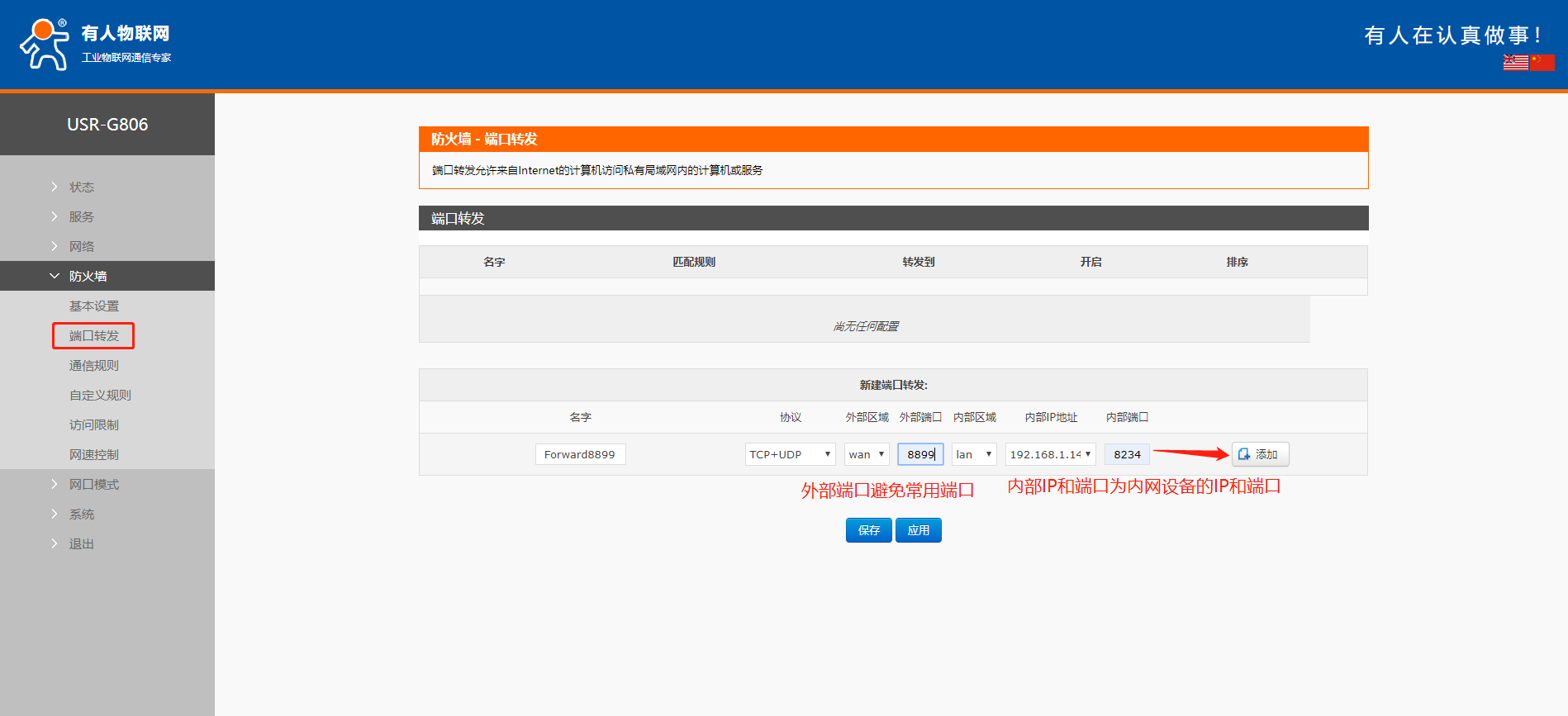

  在內置網頁防火墻，端口轉發界面進行設置。內部IP和端口設置為內網設備的IP和端口，外部端口設置要避免常用端口。

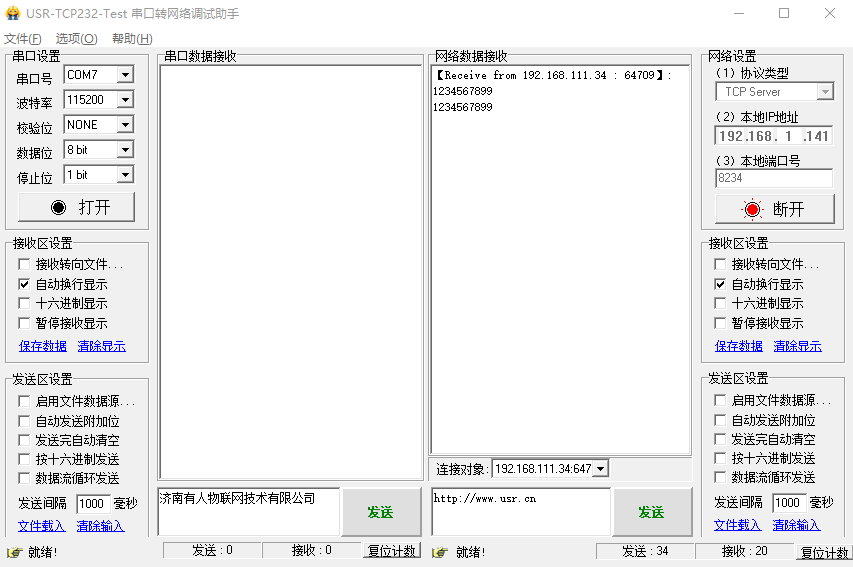

  8、PC2也就是806的內網電腦打開一個串口調試助手，做tcp server，IP和端口為本身的IP和端口，開始監聽。

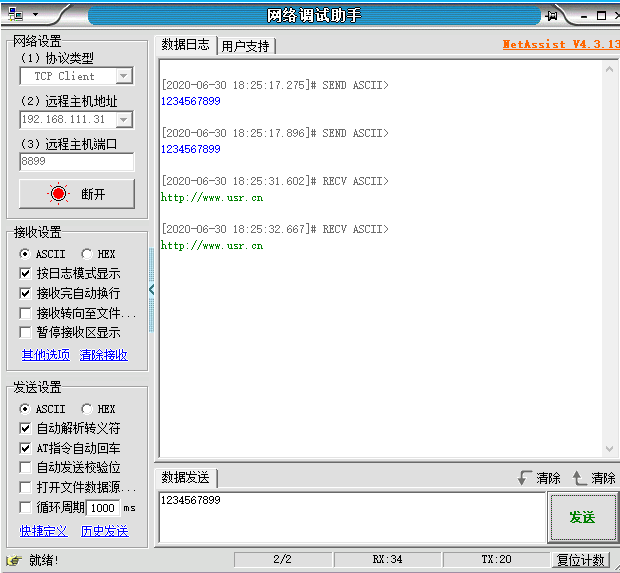

  9、PC1即另一臺直接連上VPN的電腦，打開網絡調試助手，做tcp clinet端，IP設置806獲取到的VPN IP，端口設置為端口轉發的外部端口。能夠連接到 4G 路由器下的 TCP Server 并進行通信。
