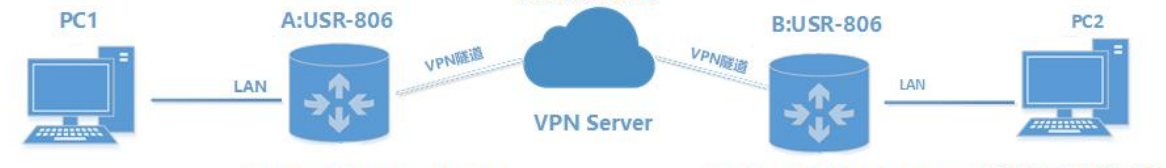

  測試環境，兩個平級工業路由器 A 和 B，VPN 服務器， PC 兩臺，以 PPTP VPN 為例

  服務器 IP:192.168.111.1

  路由器 A:VPN 地址 192.168.111.36 子網：192.168.1.0

  路由器 B:VPN 地址 192.168.111.33 子網：192.168.2.0

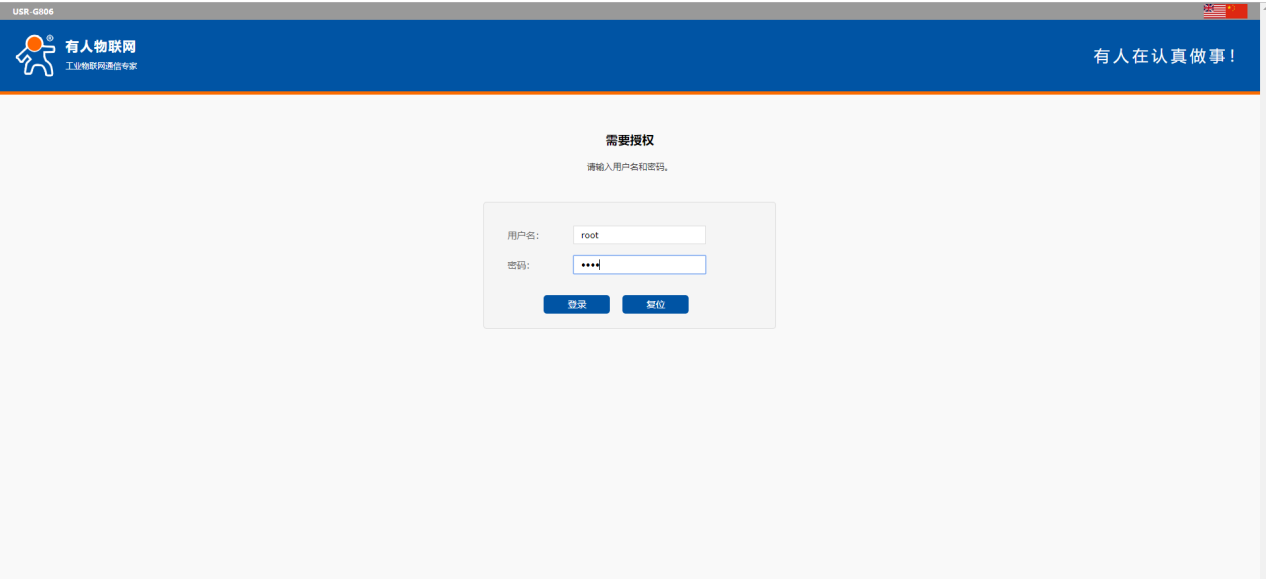

  1、進入內置網頁，806默認登錄用戶名密碼：root，root。

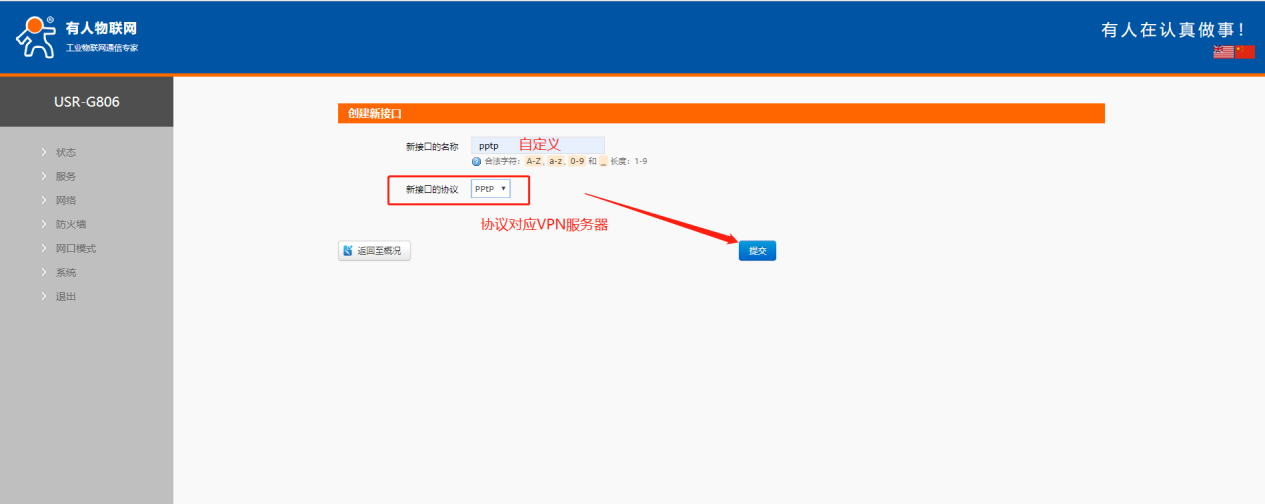

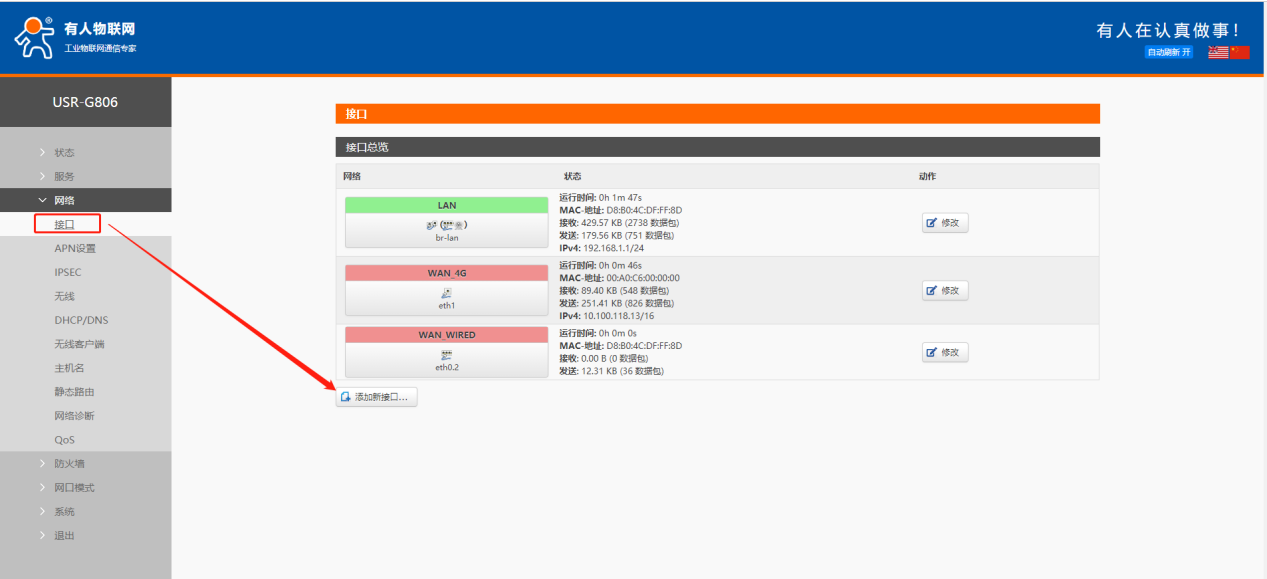

  2、內置網頁網絡--接口界面，新建一個接口名稱可自定義，協議選擇VPN服務器相應的協議。比如要連接的VPN類型為PPTP，協議就選PPTP。

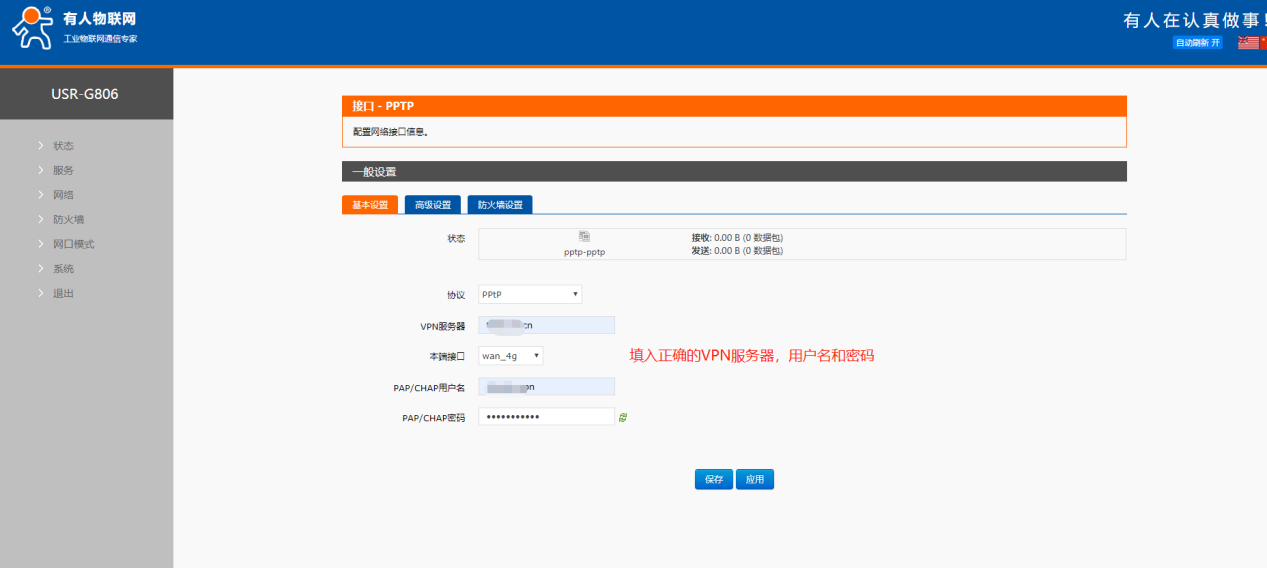

  3、填入服務器相應的參數，本端接口根據聯網方式的不同可選擇 wan_4g、wan_wired (4G卡上網就選wan_4g，有線上網就選wan_wired)。用戶名和密碼設置服務器賬戶和密碼。

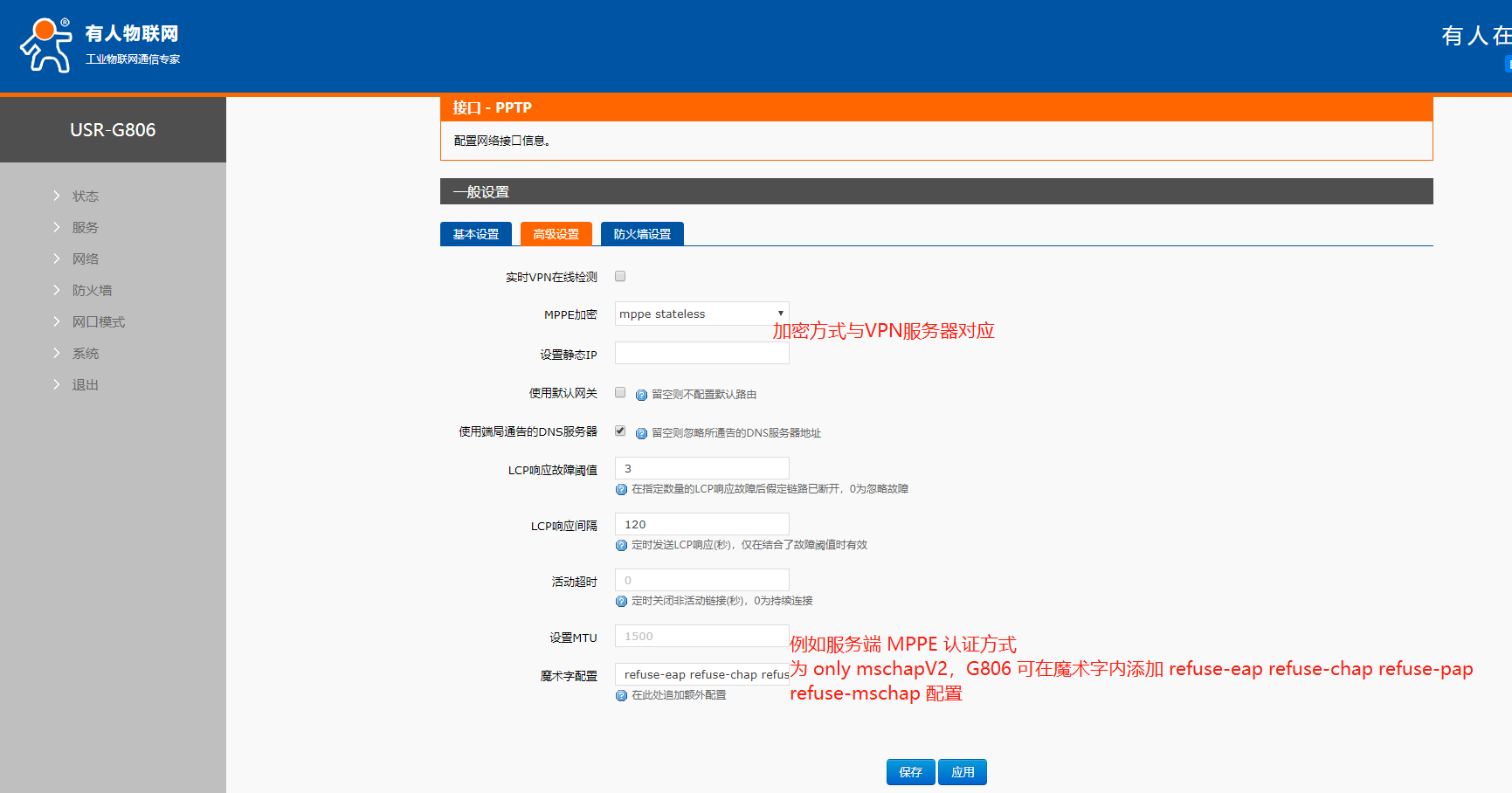

  4、高級設置中加密方式與VPN服務器對應，其中加密方式可選：mppe stateful有狀態連接：會進行頻繁更換密鑰，且在更換密鑰時會出現嚴重丟包;mppe stateless無狀態連接：只有在丟包的時候會進行密鑰更改;no mppe服務端無 MPPE 加密方式時選擇此模式。魔術字：當以上配置不滿足配置文件和服務端向匹配時在此添加附加配置。例如服務端 MPPE 認證方式 為 only mschapV2，G806 可在魔術字內添加 refuse-eap refuse-chap refuse-pap refuse-mschap 配置

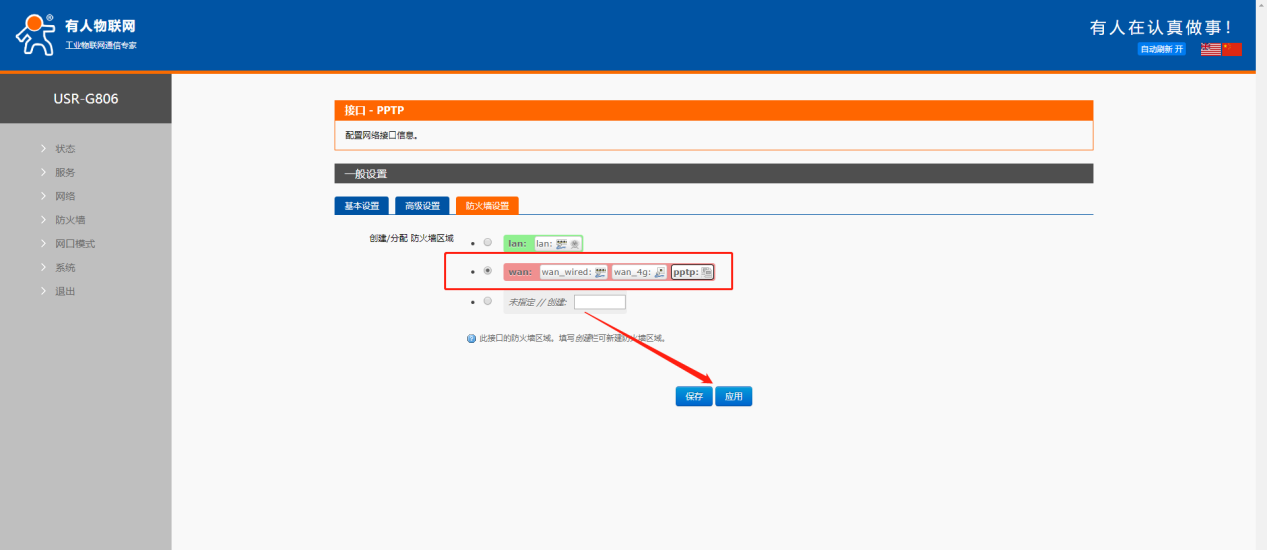

  5、VPN的防火墻設置選WAN。

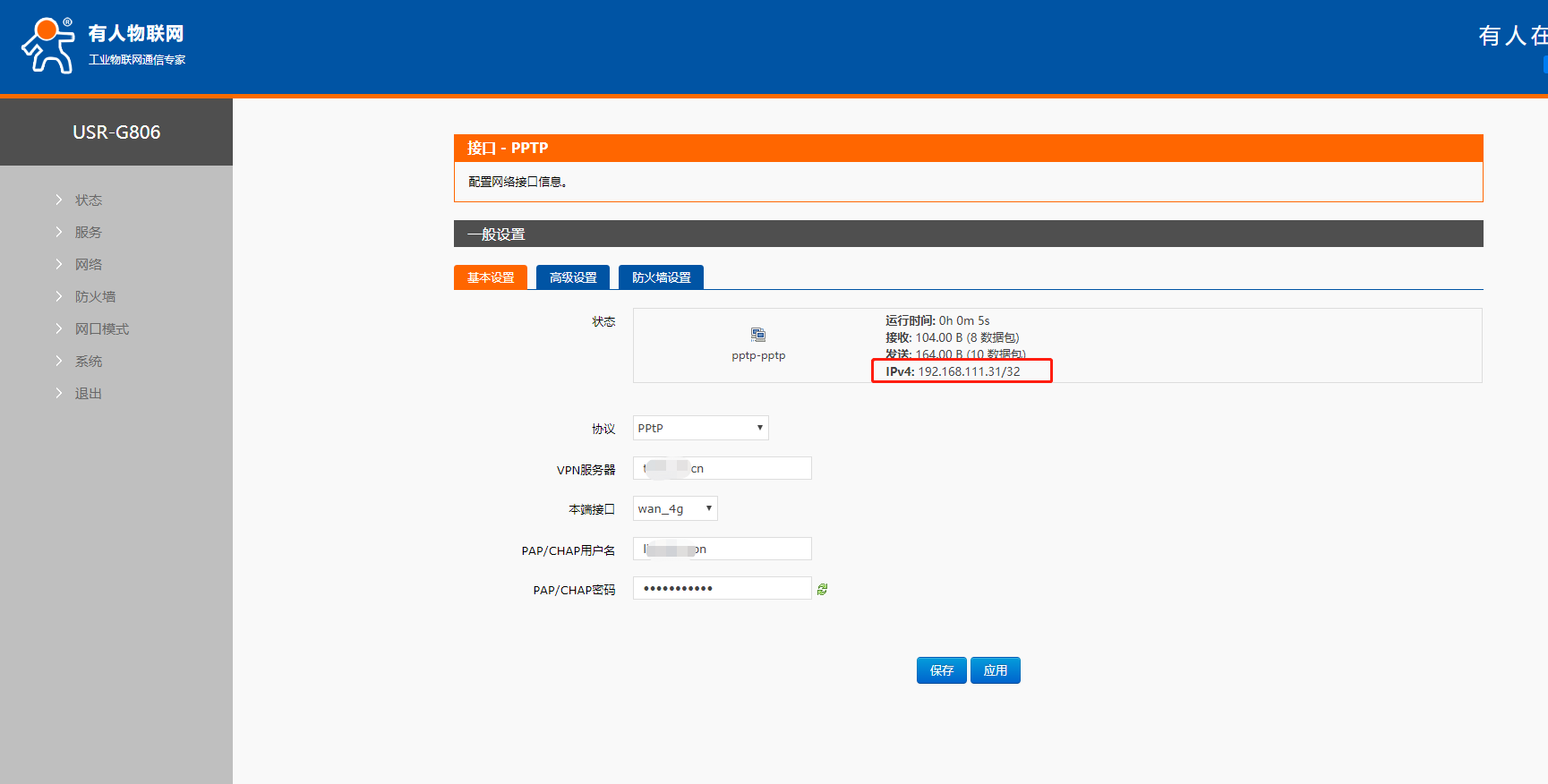

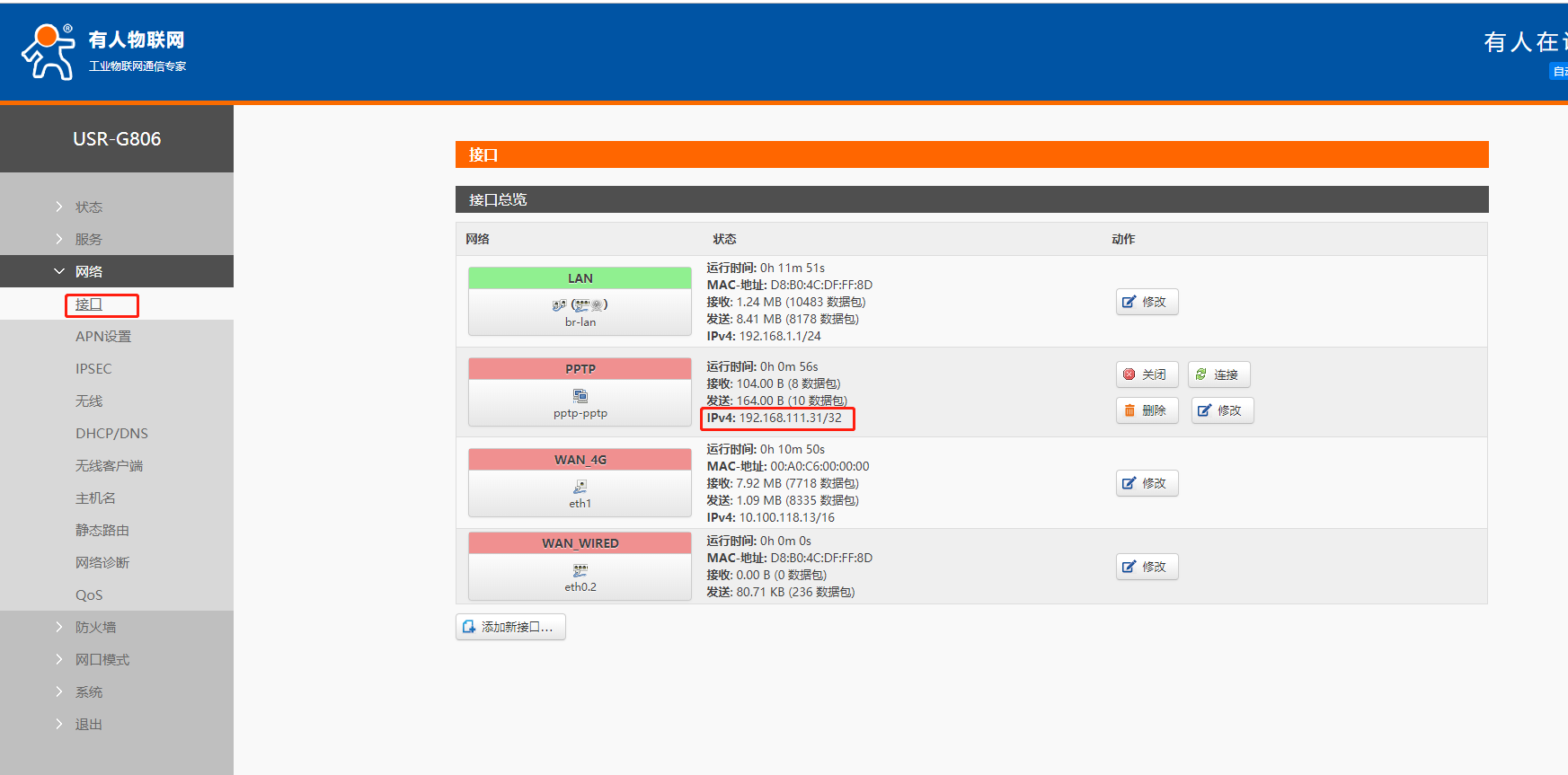

  6. 設置參數無誤，保存應用之后可以看到設備獲取到的VPN IP。在接口pptp位置可以看到，也可以進入pptp這個接口查看。

  7、到現在為止，G806已經連接上VPN了，連上同一個VPN服務器的客戶端之前可以相互訪問，所以現在VPN其他客戶端訪問806獲取到的VPN IP是通的，但是訪問不到806下的終端設備。所以就需要設置端口轉發或靜態路由，本案例設置的是靜態路由。需要806下的終端設置設備網關和DNS。

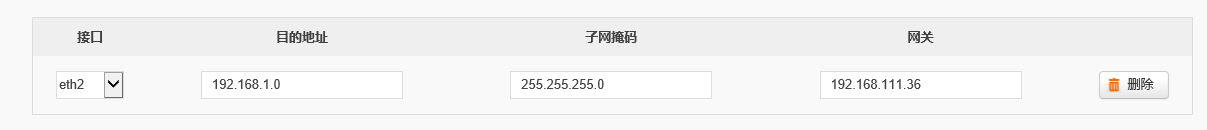

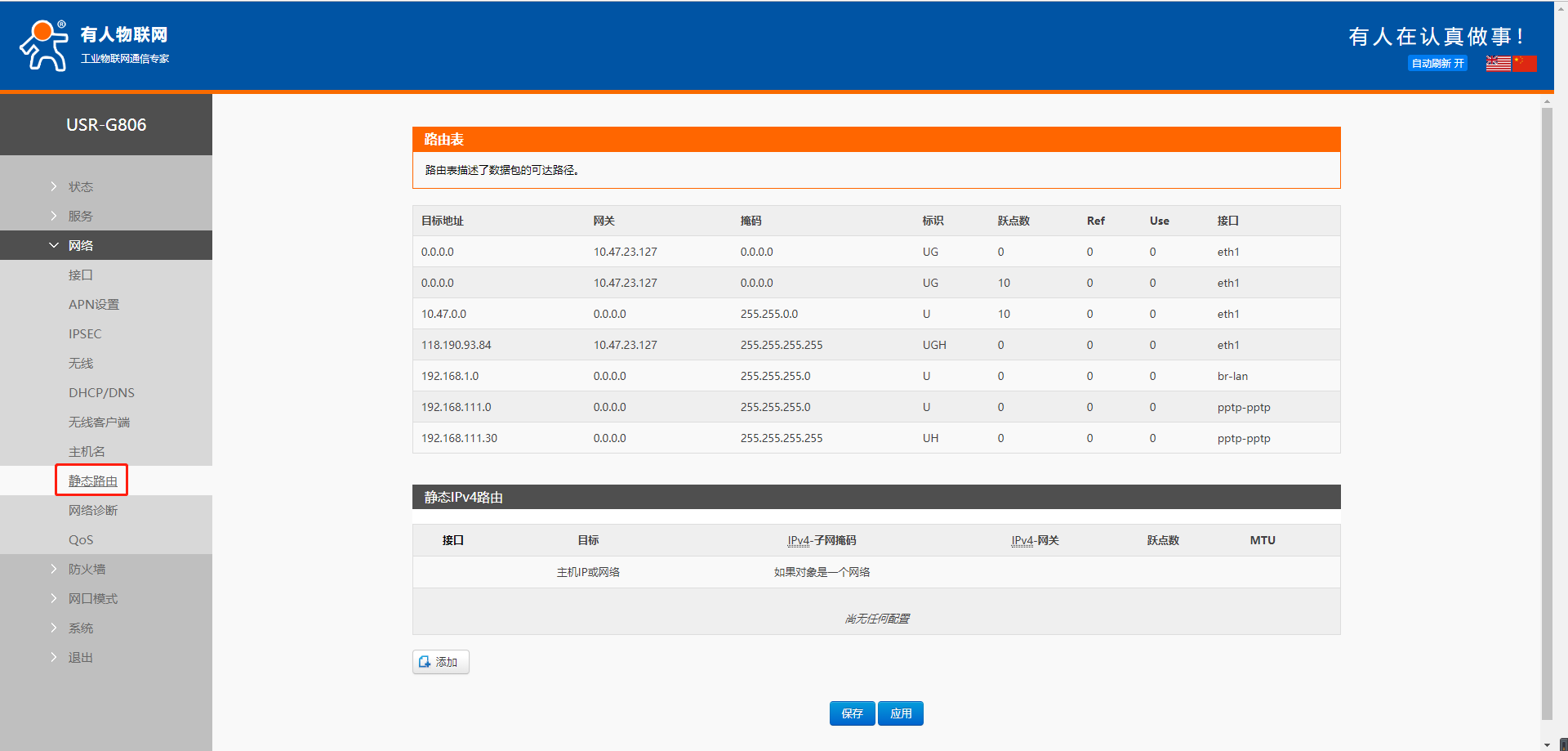

  8、在路由器 A 添加靜態路由：

  接口：所對應的 VPN 名稱

  目標：如果目標對象是子網，則填寫 X.X.X.0 也可填寫具體某主機 IP

  IPv4-子網掩碼：如果目標是子網，則填寫子網掩碼，若為具體 IP，可不填寫

  躍點數：一般不需要填寫

  MTU:發送接收上限，可不填

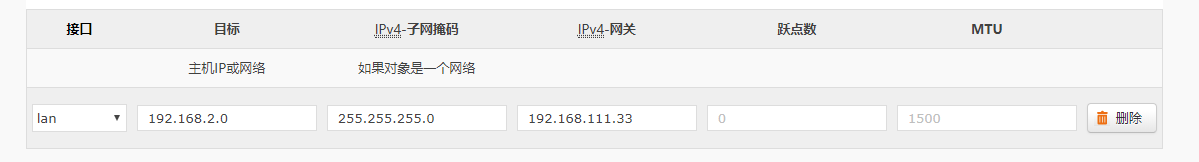

  9、在路由器B添加靜態路由，規則一致

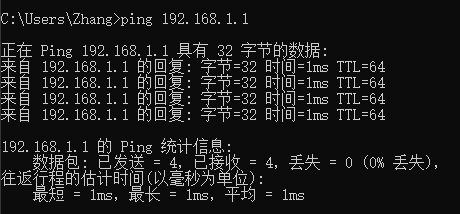

  10、搭建完成后子網可通。
