　　1：需要下載的軟件和說明書

　　LoRa模塊WH-L101-L-P-H10設置軟件

　　TCP232-TES串口及網絡調試助手軟件

　　WH-L101-L-P-H10說明書

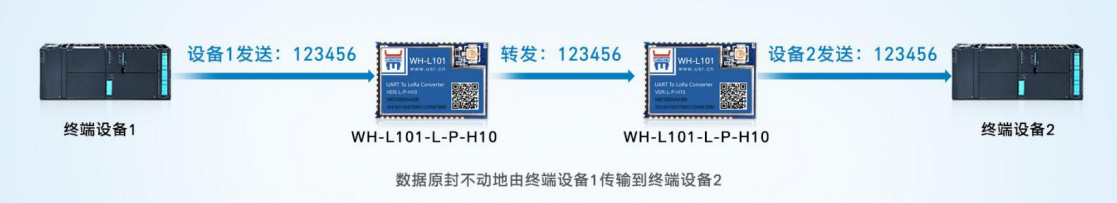

　　2：硬件連接

　　使用RS232串口線分別將LoRa數傳終端A、B接入串口終端設備，本案例LoRa串口連接電腦，電腦充當串口設備，給LoRa數傳終端裝上天線，然后給LoRa數傳終端上電。

　　硬件連接

　　3：WH-L101-L-p-H10參數設置

　　實現點對點通訊發送方和接收方需滿足 3 個條件： l

　　速率等級相同(SpD) l

　　信道一致(CH) l

　　目標地址相同(ADDR)或?yàn)閺V播地址(65535)

　　本例采用如下參數進行設置：

　　表 1 參數

　　參數LoRa數傳終端ALoRa數傳終端B

　　速率等級-SpD1010

　　信道-CH7272

　　目標地址-ADDR00

　　4、設置軟件設置方法

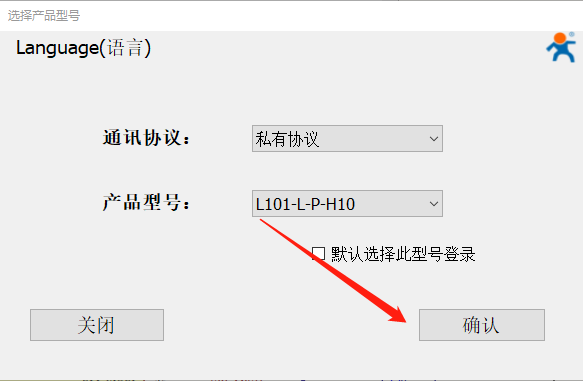

　　A、打開LoRa設置軟件(產品型號選擇為L(zhǎng)101-L-p-H10)，依次點擊打開串口(選擇A、B對應的串口號，串口參數：115200,None，8,1,NFC)、進入配置狀態、讀取參數、配置上表中的參數、一鍵設置所有參數，關閉LoRa設置軟件。

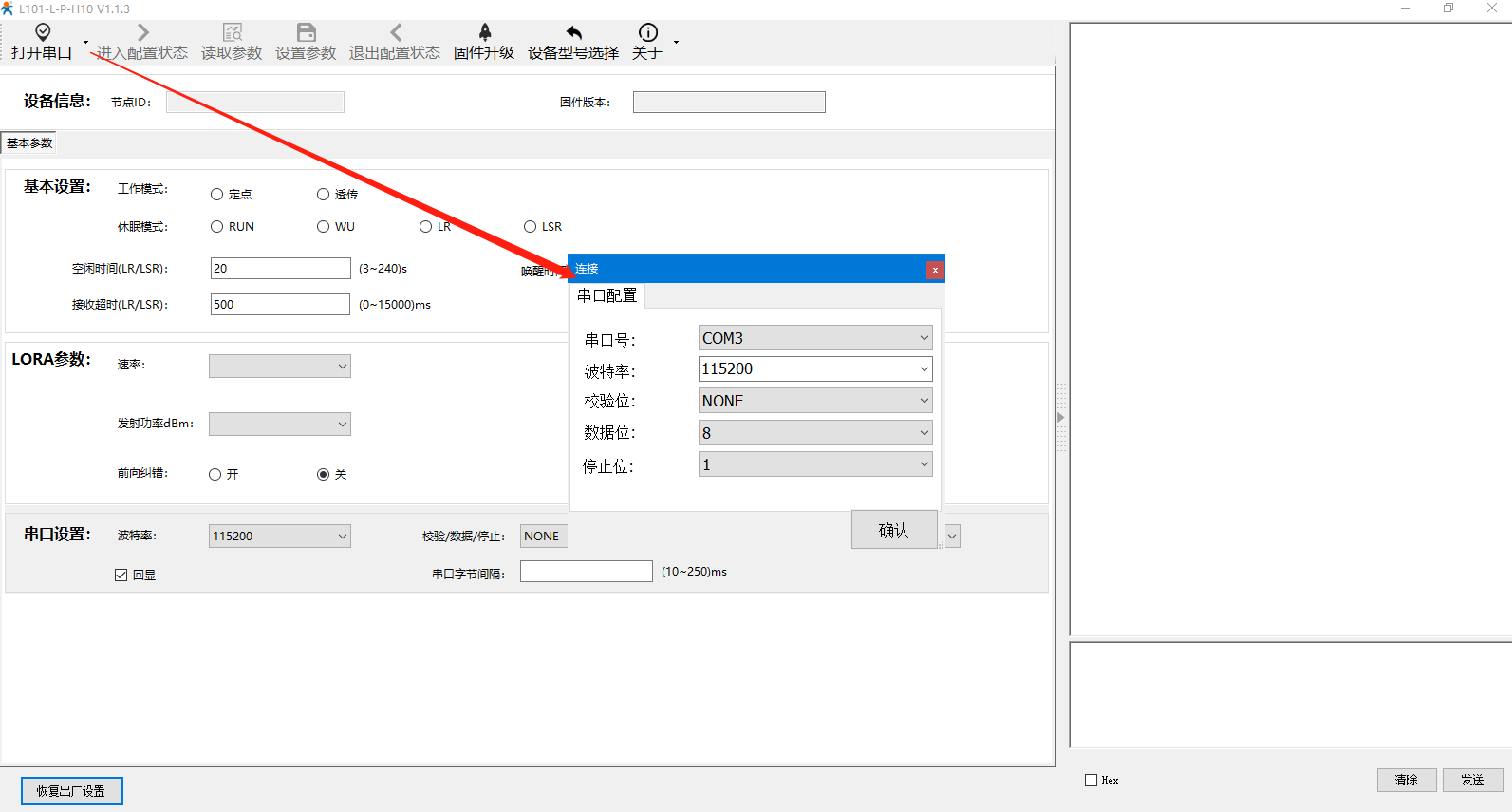

　　B、設置串口打開參數，模塊默認串口參數：115200,None，8,1,NFC。

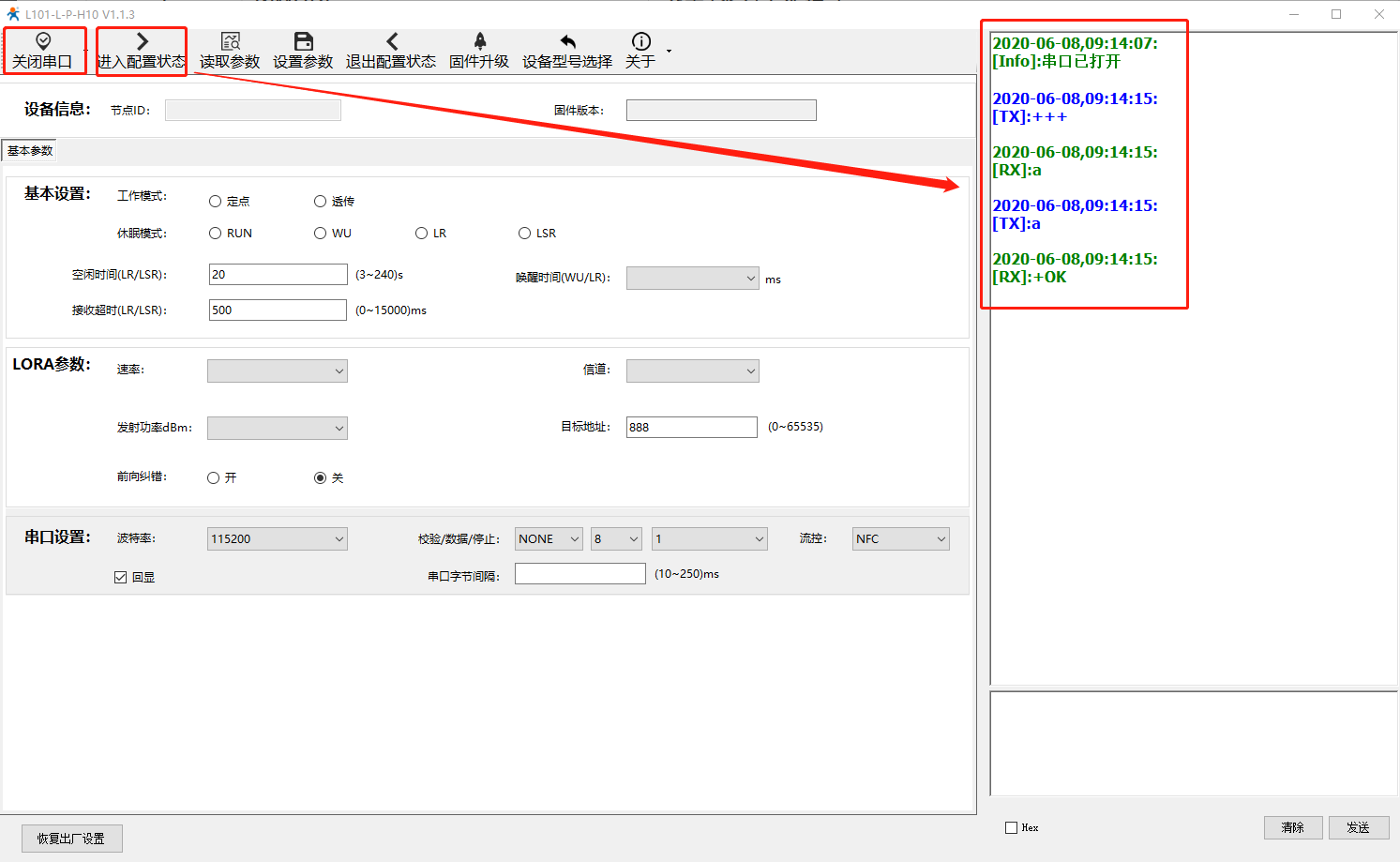

　　C、打開串口，點擊進入配置狀態，能返回a +OK，說明模塊已進入配置模式，在配置模式下才可以讀取配置模塊參數， 若不返回a+ OK，說明模塊沒有進入配置模式，檢查接線是否可靠穩定，打開的com口對不對，串口參數配置的對不對。

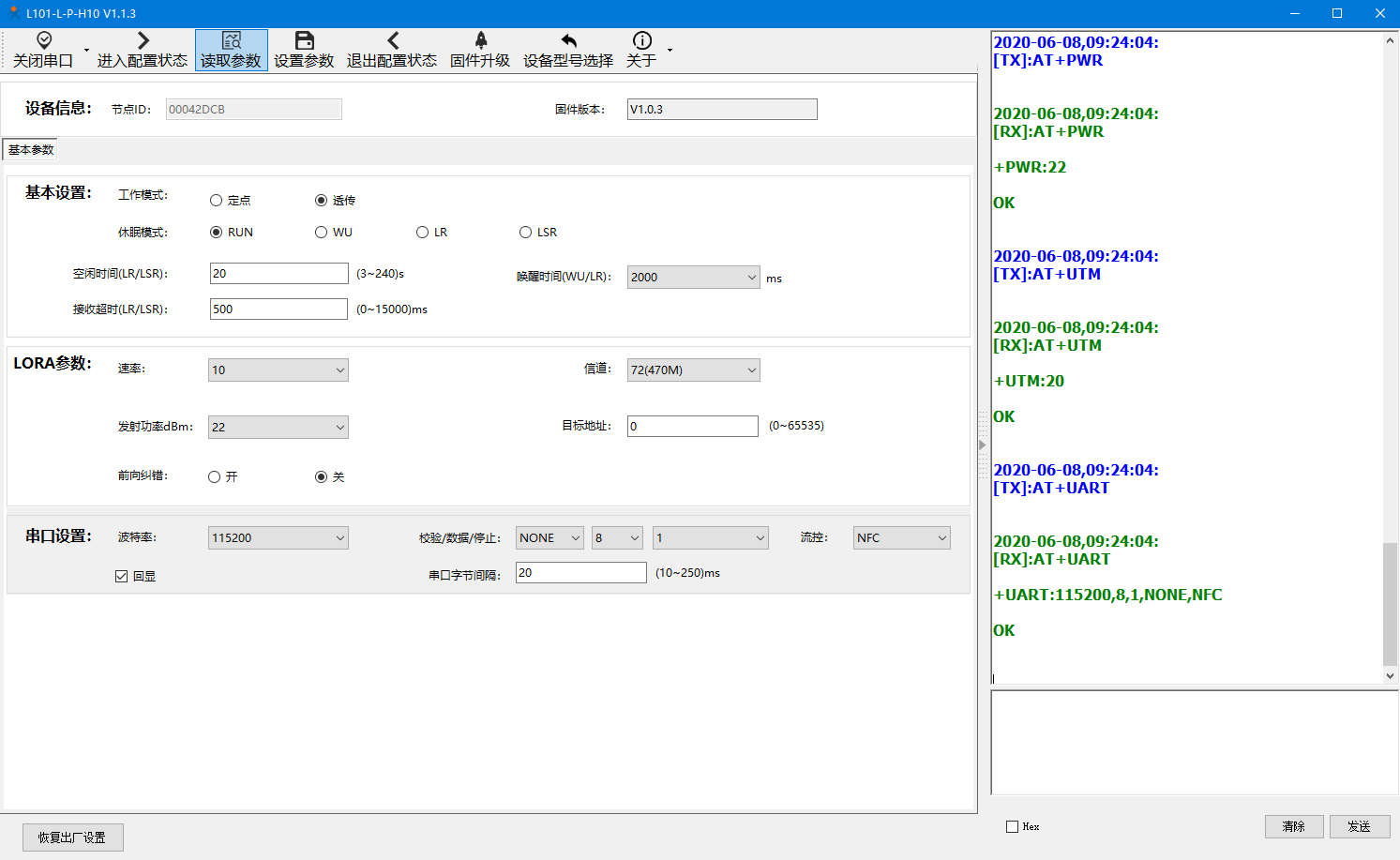

　　D、模塊進入配置狀態后，點擊讀取參數，可讀取模塊此時的配置參數。

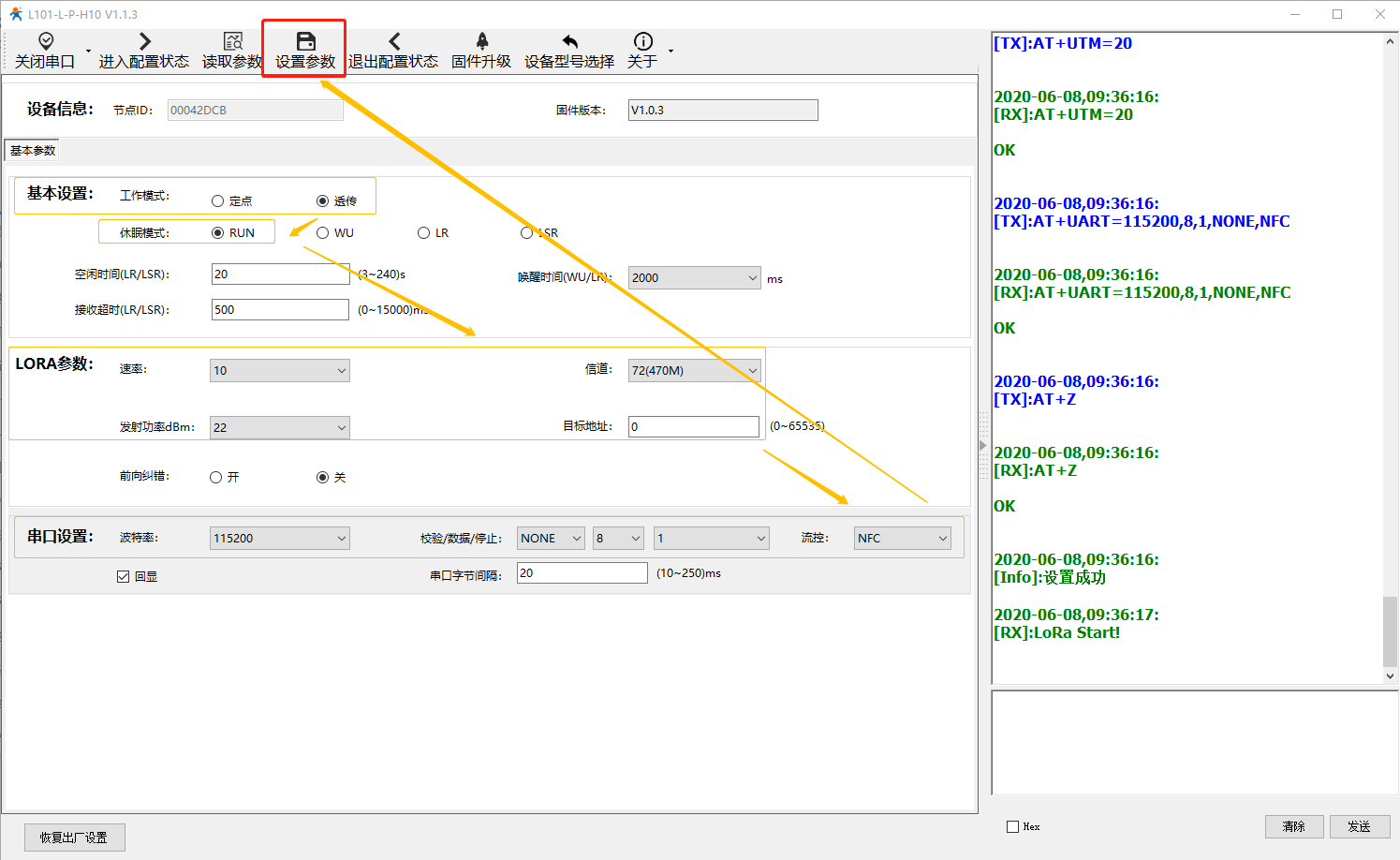

　　E、此時可以配置模塊參數，配置完點擊關閉關閉串口。重復配置另一個WH-L101-L-p-H10，配置完關掉串口。

　　注意：

　　a.串口設置中的參數修改為您要接的串口終端設備一致，完要配置的參數后點擊設置參數。 串口參數配置修改后，下次配置參數時設置軟件打開串口的參數就需要用修改后的串口參數打開了。

　　b. 進入配置后若只是讀取參數并沒有去設置參數，則需要點擊退出配置狀態。

　　4、透?jìng)鳒y(cè)試

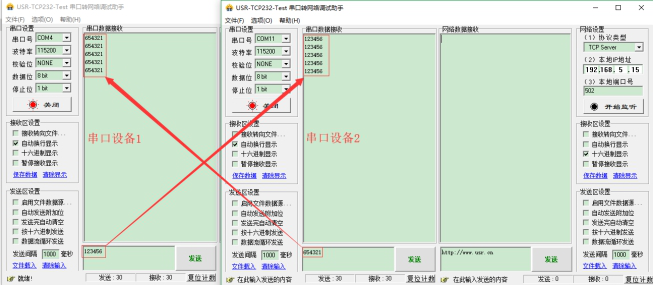

　　啟動兩個USR-TCp232-Test(模擬串口設備1,2)分別連接LoRa數傳終端A、B的串口，使用串口設備1發送數據串口設備2可接收數據(反之亦然)，通信效果如下圖所示：
