1：需要下載的軟件和說明書

LoRa系列設置軟件：http://imbacareer.com.cn/Download/693.html

TCP232-TES串口及網絡調試助手軟：http://imbacareer.com.cn/Download/27.html

102說明書：http://imbacareer.com.cn/Download/905.html

102硬件設計手冊：http://imbacareer.com.cn/Download/809.html

2：硬件連接

使用串口線分別將LoRa數傳終端A、B、接入串口設備（以PC機代替），給LoRa數傳終端裝上天線，給LoRa數傳終端上電。

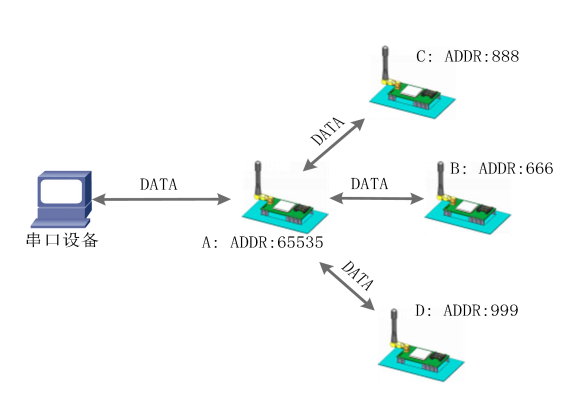

圖1  硬件連接

2：L102參數設置

模塊工作在透傳狀態，保證廣播發送的模塊的目標地址為65535。

接收廣播數據的所有L102設備速率等級與信道必須與廣播102設備的速率等級與信道一致，所有102設備的目標地址不能相同。

主要 AT 指令：AT+WMODE  AT+SPD  AT+CH  AT+ADDR

打開LoRa設置軟件（102-P設備選擇L101-P打開軟件），依次點擊打開串口(選擇A、B對應的串口號，串口參數：115200,None，8,1,NFC)、進入配置狀態、讀取參數、配置上表中的參數、一鍵設置所有參數，關閉LoRa設置軟件。

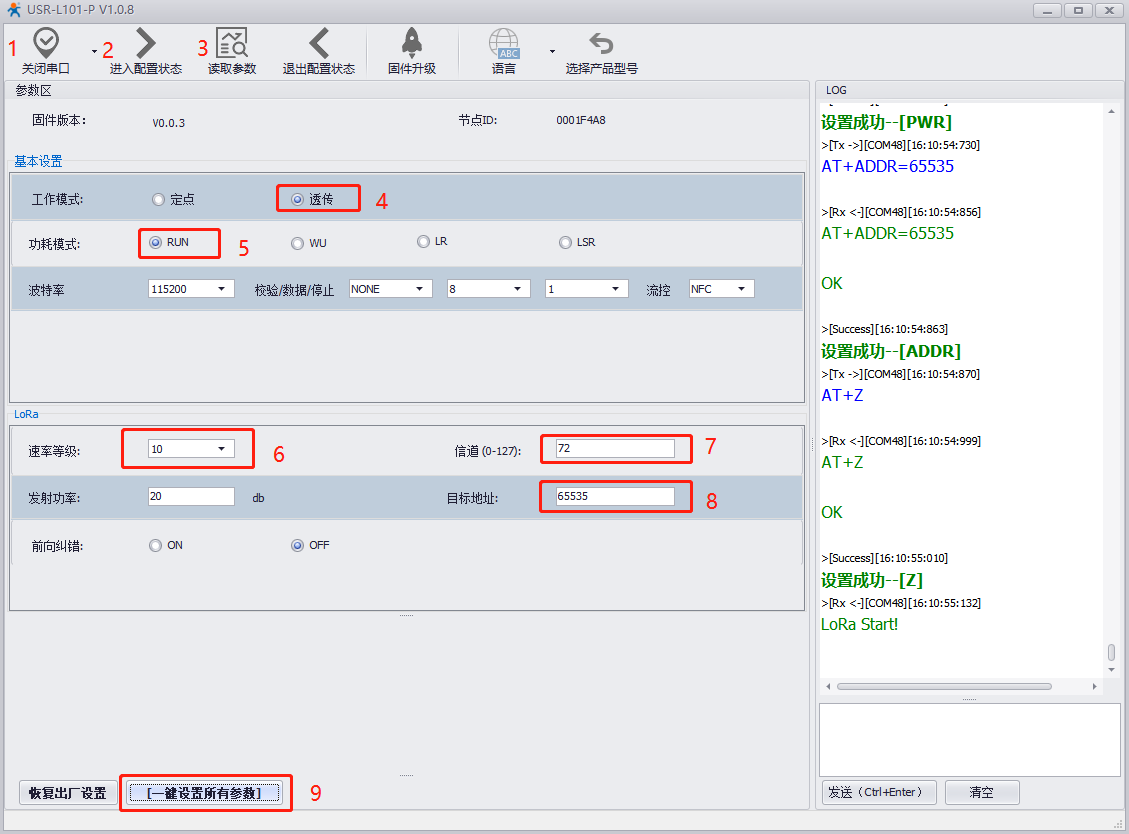

廣播端A設置目標地址65535（不同的接收端設置的目標地址不同）：

圖2  參數設置

接收端B設置（速率等級、信道相同，目標地址與其他102不同）

圖3  參數設置

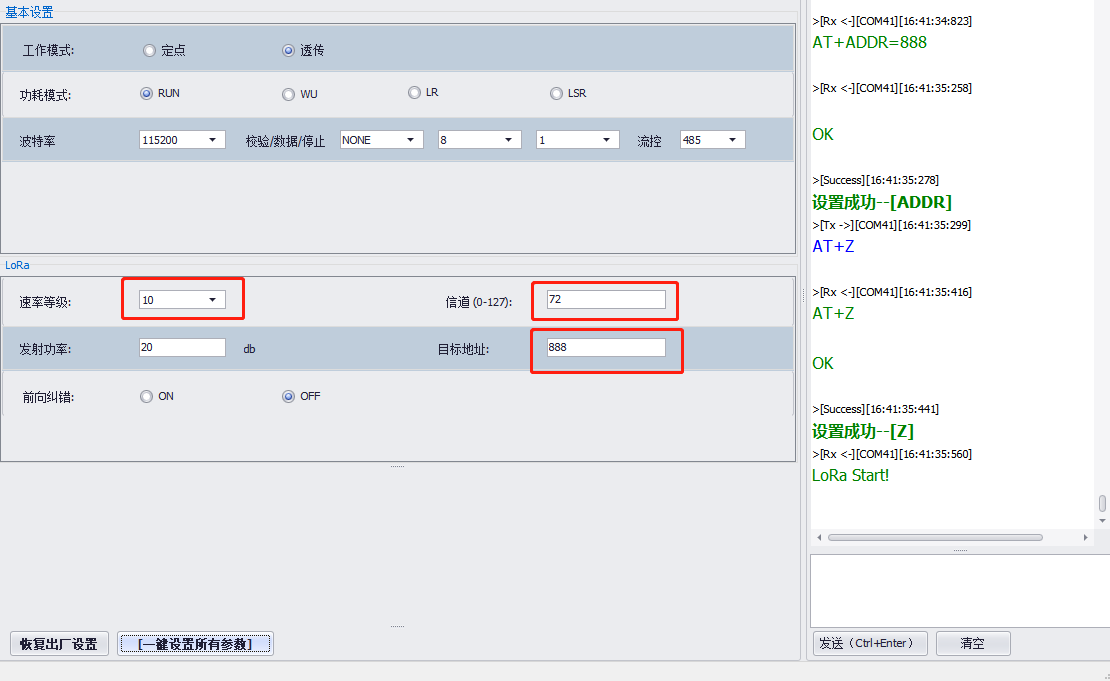

接收端C設置（速率等級、信道相同，目標地址與其他102不同）

圖4  參數設置

注：若提示設置失敗，則重新點擊“一鍵設置所有參數”，再次進行設置；當設置成功后想要再次進行參數修改，需要重新進入配置狀態。

3、  透傳測試

（3）啟動三個USR-TCP232-Test（模擬串口設備1，2,3）分別連接LoRa數傳廣播端A、接收端B、C的串口，使用串口設備1發送數據，串口設備2、3可接收數據，設備2、3的數據可以發送給設備1，通信效果如下圖所示：

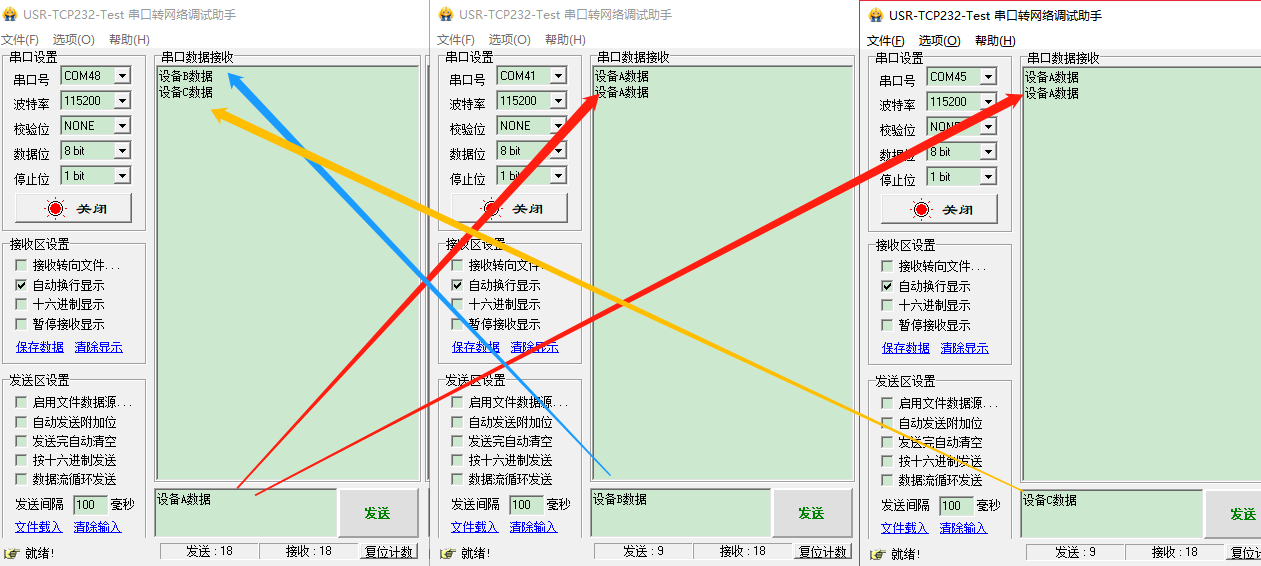

圖5  數據透傳

注意：廣播的方式廣播端發送的數據接收端都能夠進行接收，且是同時接收無法指定發送。接收端發出的數據廣播端可以進行接收，但接收端無法接收接收端數據。
