一. 所需資料

1. 軟件設計手冊：http://imbacareer.com.cn/Down/USR-N510-software-V1.0.3.pdf

2. 說明書：http://imbacareer.com.cn/Down/USR-N510_V1.0.9.pdf

3. 設置軟件：http://imbacareer.com.cn/Download/230.html

4. 串口調試助手：http://imbacareer.com.cn/Product/78.html

二. 網絡拓?fù)鋱D

三. 設備連接

1. 將N520串口通過串口轉USB線與PC相連接，通過網線將 N520的網口和PC 的網口相連接，后面設置完成后通過網線將N520的網口接到路由器LAN口上面，電腦連接路由器的WiFi，N520和電腦處于同一網段，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 N520 供電。

四. 具體操作

1. 按路徑：控制面板——>網絡和Internet——>網絡和共享中心

到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。

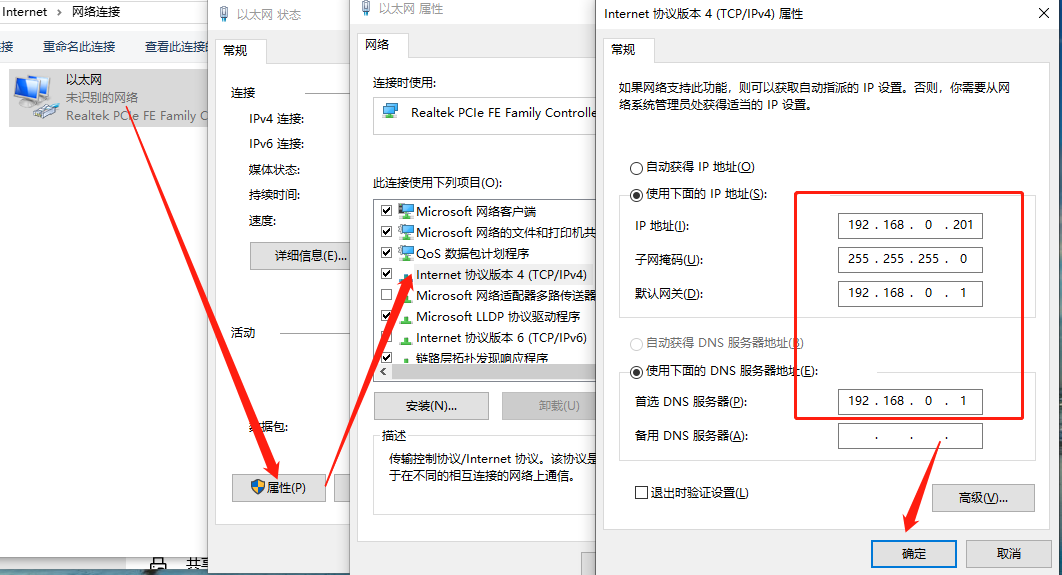

2. 給電腦設置靜態IP，設置成與N520同一網段，N520默認IP：192.168.0.7。

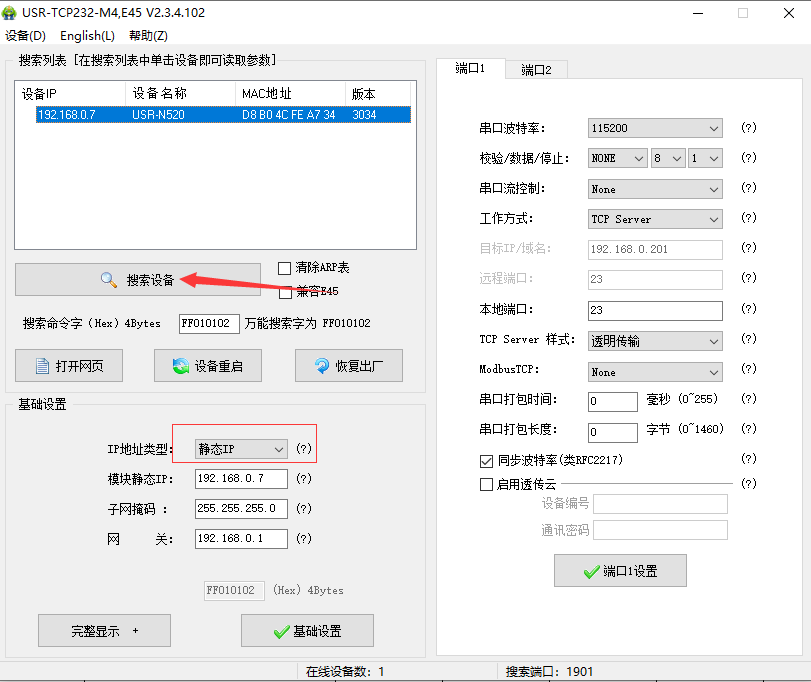

3. 打開M4設置軟件，點擊搜索設備，可看到搜索到的設備，點擊選中，可看到IP地址類型為靜態IP。

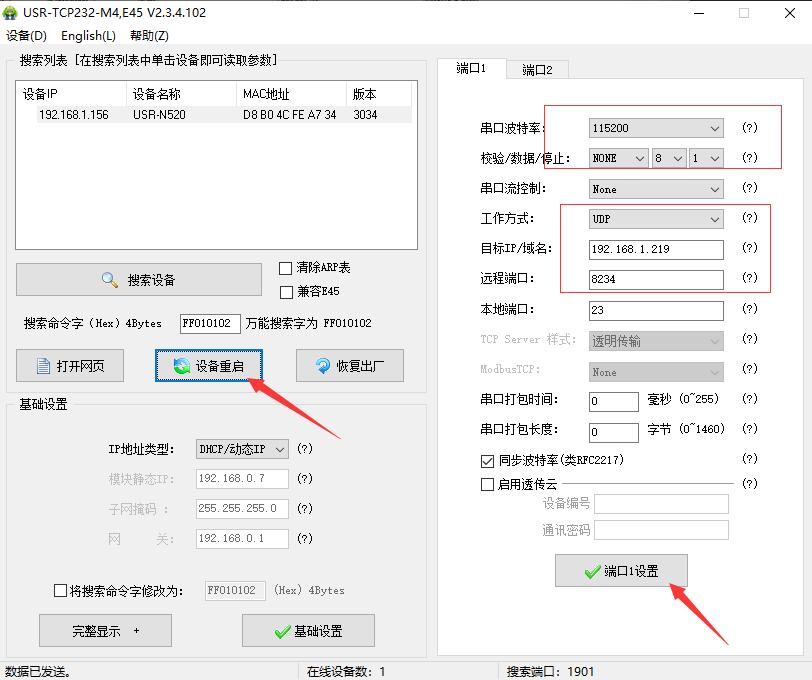

4. 更改IP地址類型為DHCP/動態IP，點擊基礎設置保存參數，工作方式選擇UDP，目標IP：192.168.1.219（路由器分配給電腦的IP），遠程端口號：8234，設置完成后點擊端口1設置保存參數，設備重啟使參數生效。

5. 網線直連N520的網口和路由器的LAN口，電腦連接路由器的WiFi，電腦和N520同一網段，設置軟件重新搜索設備，可看到路由器分配給N520的IP

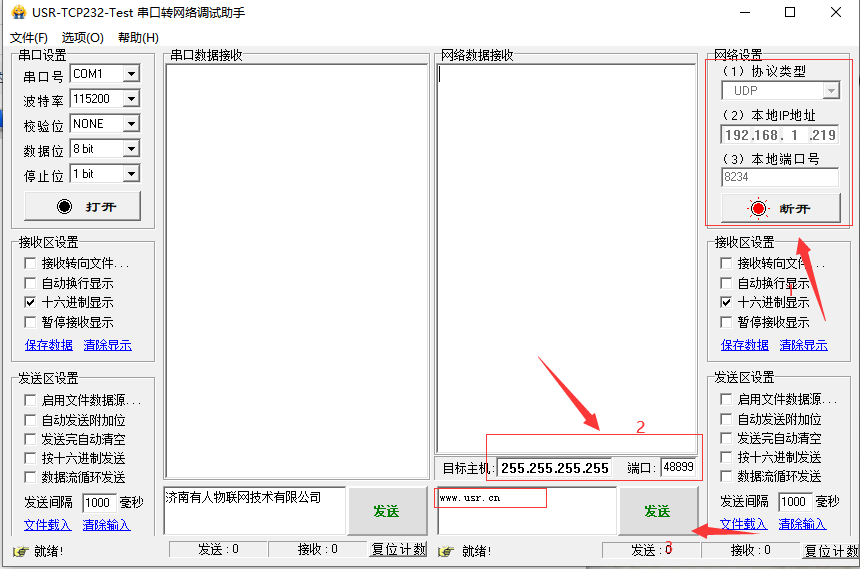

6. 打開串口調試助手，網絡設置為UDP協議類型，本地IP為192.168.1.219，本地端口：8234，點擊連接，更改目標主機IP:255.255.255.255,端口：48899，通過廣播的方式發送搜索關鍵字imbacareer.com.cn（區分大小寫）

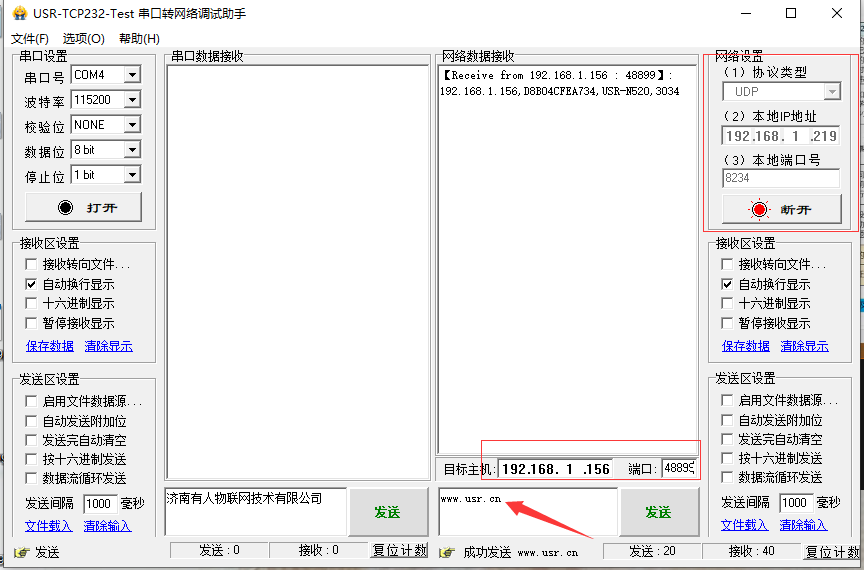

7. 如下圖所示，可搜索到N520的IP，MAC地址，名稱，版本號，目標主機也變?yōu)樗阉鞯降腘520的IP

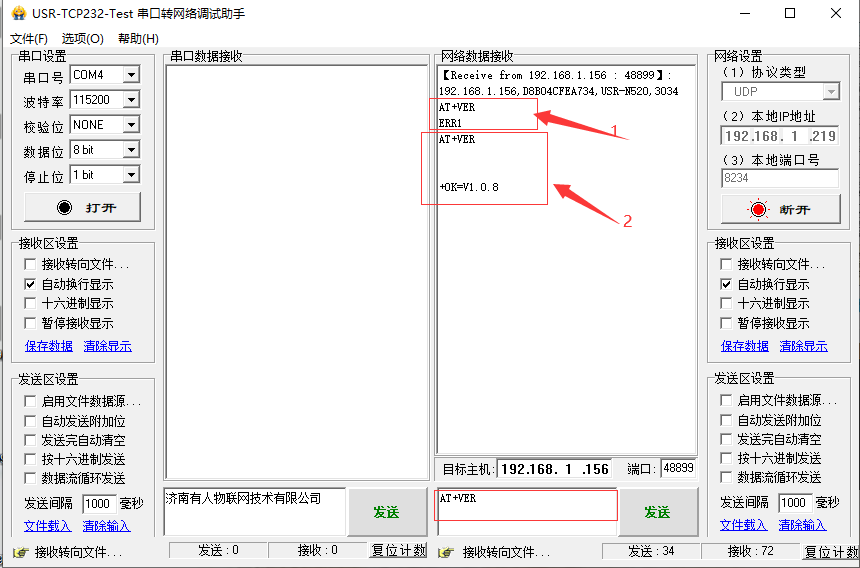

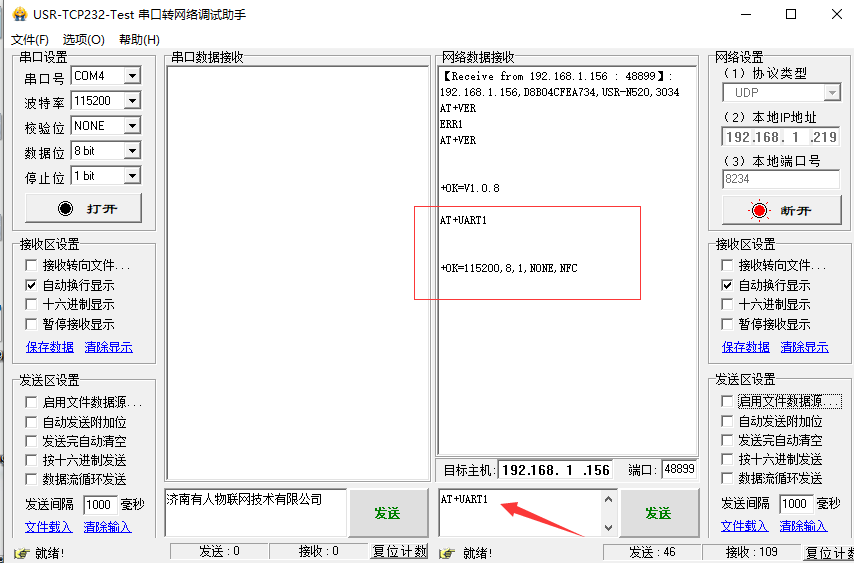

8. 查詢參數：根據AT指令集發送標準AT指令，AT+VER查詢版本號，（AT指令后加回車換行），AT指令格式不正確，即返回ERR，AT+UART1查詢串口參數

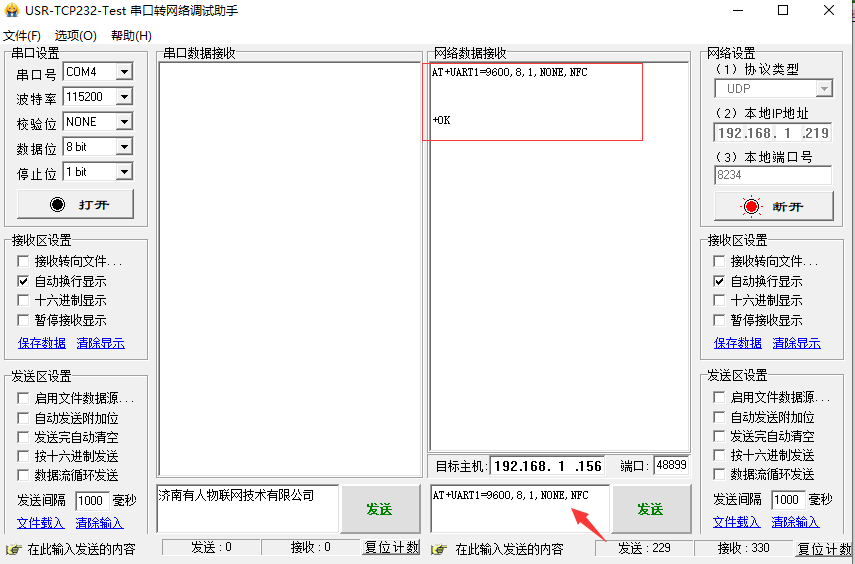

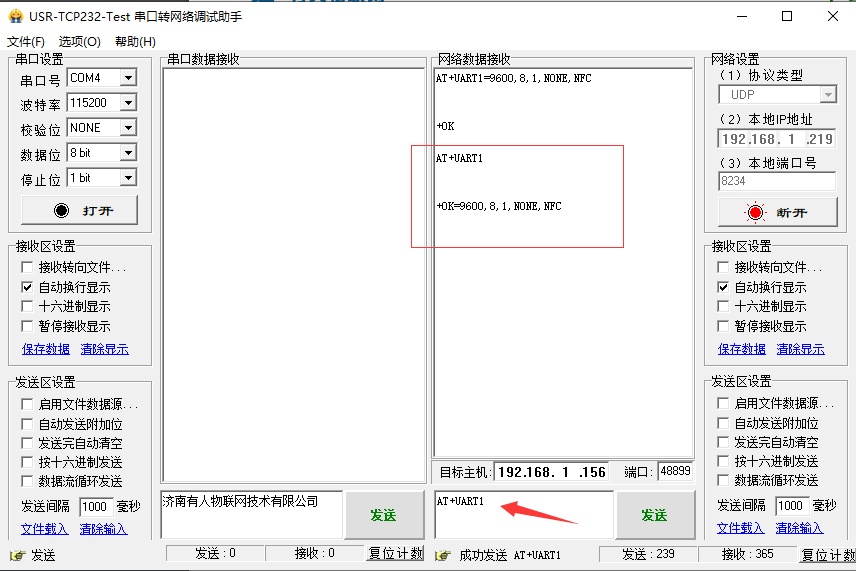

9. 修改參數：按照AT指令的格式，發送正確的AT指令設置參數，AT+UART1=9600,8,1,NONE,NFC返回OK后表示設置成功，可以再次查詢，可看到串口參數已經改變

雙串口服務器N520基本測試通信和使用方案:http://imbacareer.com.cn/Faq/236.html
