硬件連接：使用串口（485或者232）轉USB線將USR-G786與電腦連接起來，USR-G786卡槽內插入可以上網的SIM卡。

USR-G786設置軟件下載地址：http://imbacareer.com.cn/Download/861.html

USR-G786軟件設計手冊下載地址：http://imbacareer.com.cn/Download/832.html

具體步驟如下：

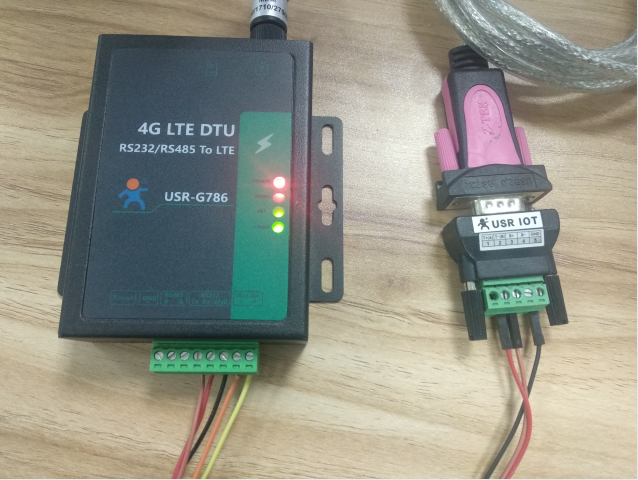

1. 按照G786外殼的標注順序?qū)⒍俗拥?/span>RX、TX、GND依次連接（注意：實際使用232串口線連接串口設備時，G786的RX要和串口設備的TX連接，G786的TX要和串口設備的RX連接，GND接地），本次案例使用232轉USB串口線將G786接到電腦上，使用12V端子供電，擰接上天線，接線如下圖

2. 完成硬件連接以后，可以自行檢查一下指示燈狀態：正常狀態下，G786上電以后POWER燈紅色長亮，WORK燈閃爍，NET燈指示網絡狀態（設備駐網后NET燈長亮，如果不亮建議檢查SIM卡狀態），LINK燈指示G786與服務器連接狀態（與服務器建立連接后LINK燈長亮，沒有連接到服務器長滅）；

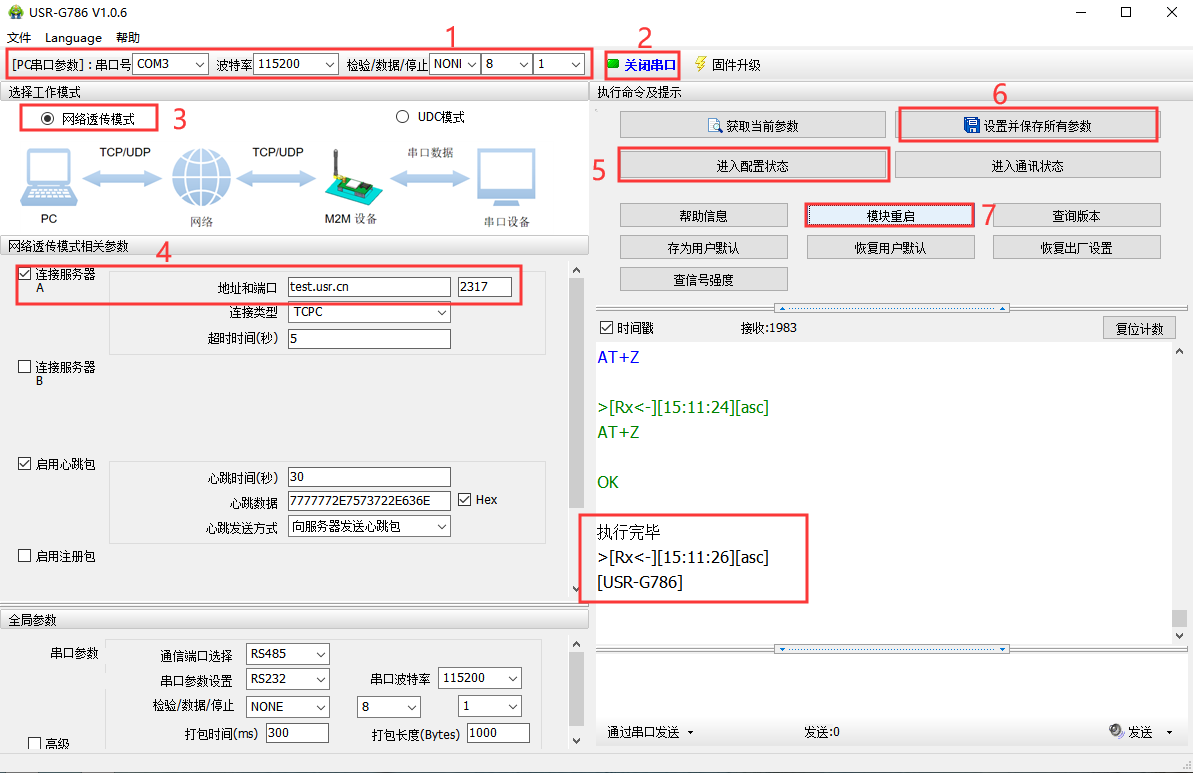

3. 打開G786設置軟件（下載地址在案例開頭）：

①選擇對應的串口號（如果不知道的話，可以在設備管理器查看端口）；

②選擇G786當前參數（默認出廠參數為115200，NONE，8，1），打開串口；

③選擇工作模式，此處為透傳模式；

④設置服務器IP和端口號，此處為我司測試服務器test.usr.cn，端口2317，測試服務器的功能是收到什么數據就發送什么數據；

⑤點擊進入配置狀態，返回OK以后，點擊設置并保存所有參數，等待設置參數；

⑥設置完對應的參數后，點擊模塊重啟，等待設備重啟成功以后，參數生效；

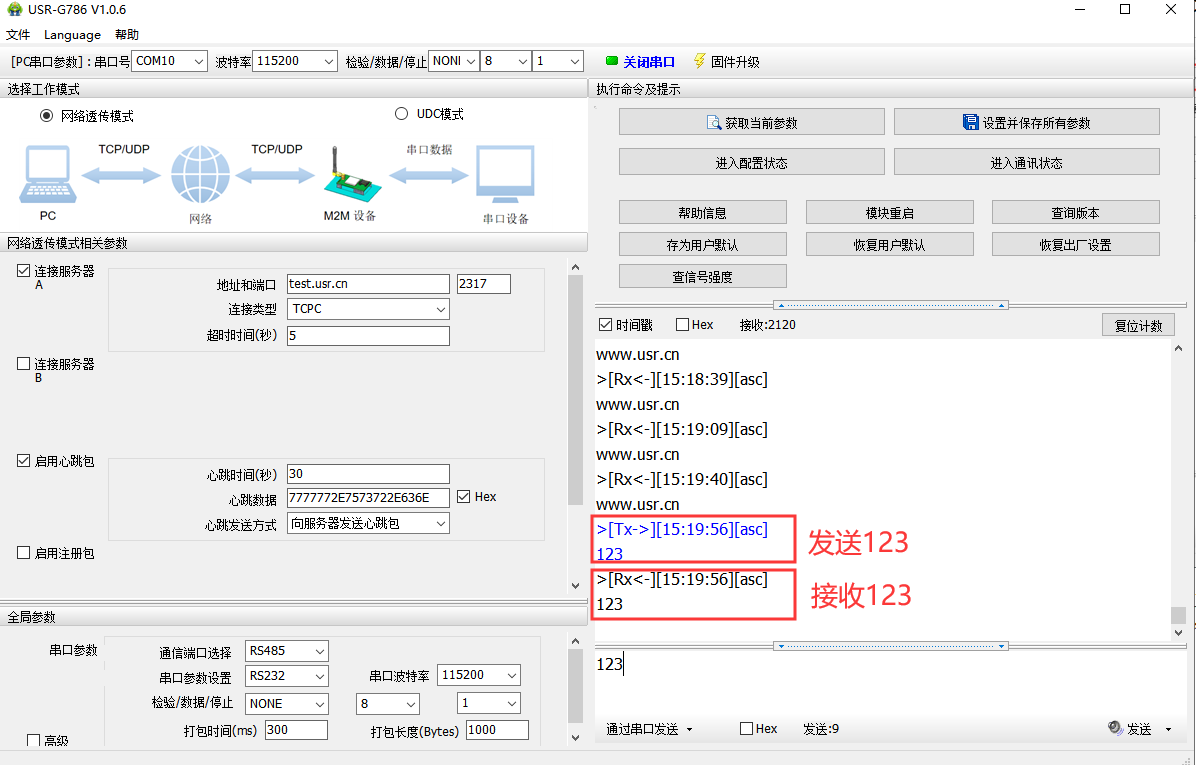

4. G786出廠默認是232串口配置參數，485串口通信，以上參數均使用232串口設置的，設備重啟以后，需要打開485串口，在485串口進行通信，下圖可以看的發送“123”，測試服務器回復“123”，表示已經測試成功；

5. 注意：G786配置參數的串口和進行通信的串口不可在同一個串口，出廠默認參數是232配置，485通信。如果想使用232串口通信，需要先使用232串口將通信串口修改為232串口，設置并保存對應的參數以后，最后重啟設備使參數生效，即可使用232串口通信。

本案例是G786是連接測試服務器基本通信測試，有關G786其他資料可在官網（imbacareer.com.cn）搜索G786查看說明書等相關資料，祝您生活愉快。
