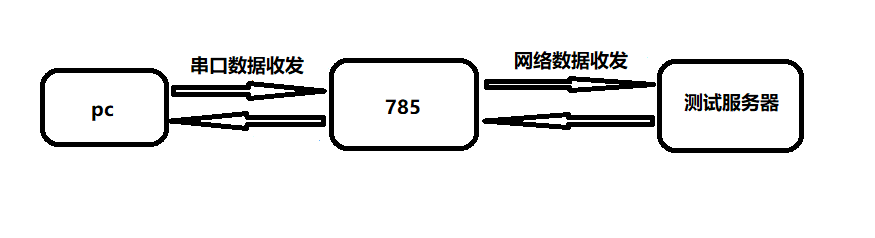

網絡拓撲圖如下：

1. 需要下載的軟件和說明書

說明書：http://imbacareer.com.cn/Down/USR-G785_V1.0.6.pdf

設置軟件：http://imbacareer.com.cn/Download/571.html

軟件設計手冊：http://imbacareer.com.cn/Down/USR-G785-software-V1.0.6.pdf

2. 測試

 1> 硬件連接

A.裝上天線

B.安裝sim卡

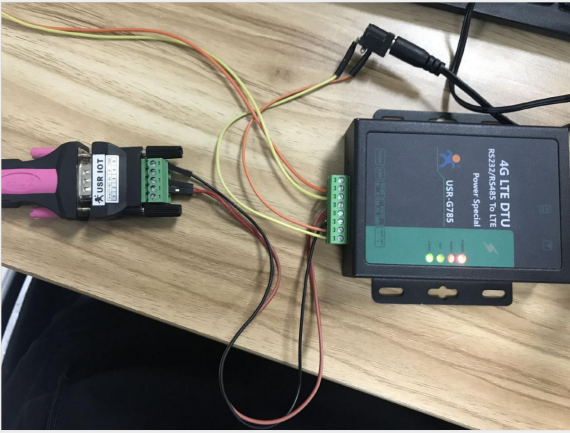

C.用USB轉232串口線將USR-G785接在電腦上上。

如圖1所示。

注意：因為USR-G785的串口是端子接口的，232的九針或者九孔的串口線需要通過導線轉接一下

    出廠默認參數下，RS232是命令和通訊口，RS485無法使用，因此默認狀態下只能使用RS232進行配置以及通信。

POWER：亮說明上電成功

WORK： 閃爍說明固件成功啟動

NET ：   亮說明連上了運營商的網絡

LINK： 亮說明連上了設置好的服務器了

2>電腦端設置

A.打開設置軟件，選擇正確的COM口、波特率等參數，并點擊打開串口，如下圖所示。

注意：COM口可在“我的電腦”->“管理”->“設備管理器”->“端口”中查詢。

      模塊出廠默認的波特率是115200，數據位8，停止位1，校驗位NONE

配置過程中有兩個參數區需要特別注意。

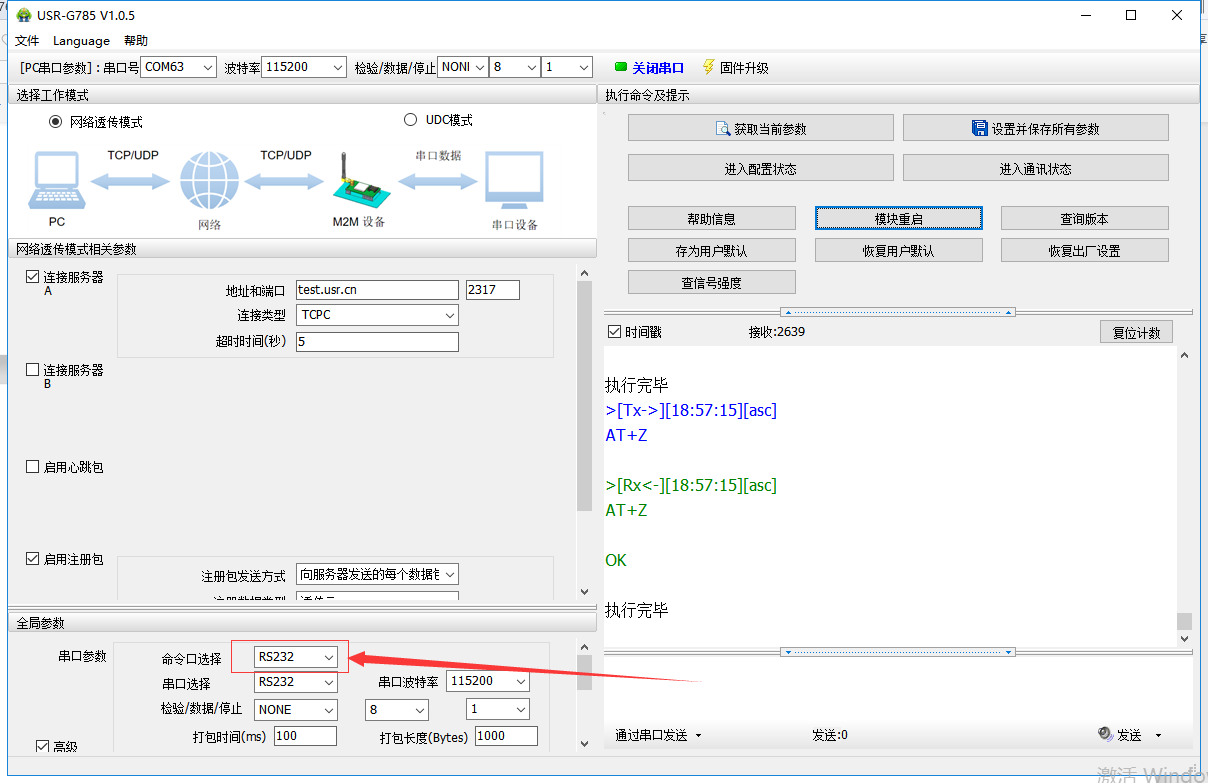

1>命令選擇口，該口用來切換串口。若在以后需要使用485口的話，則該處選擇成RS485，若在以后需要使用232口的話，則該處選擇成RS232。

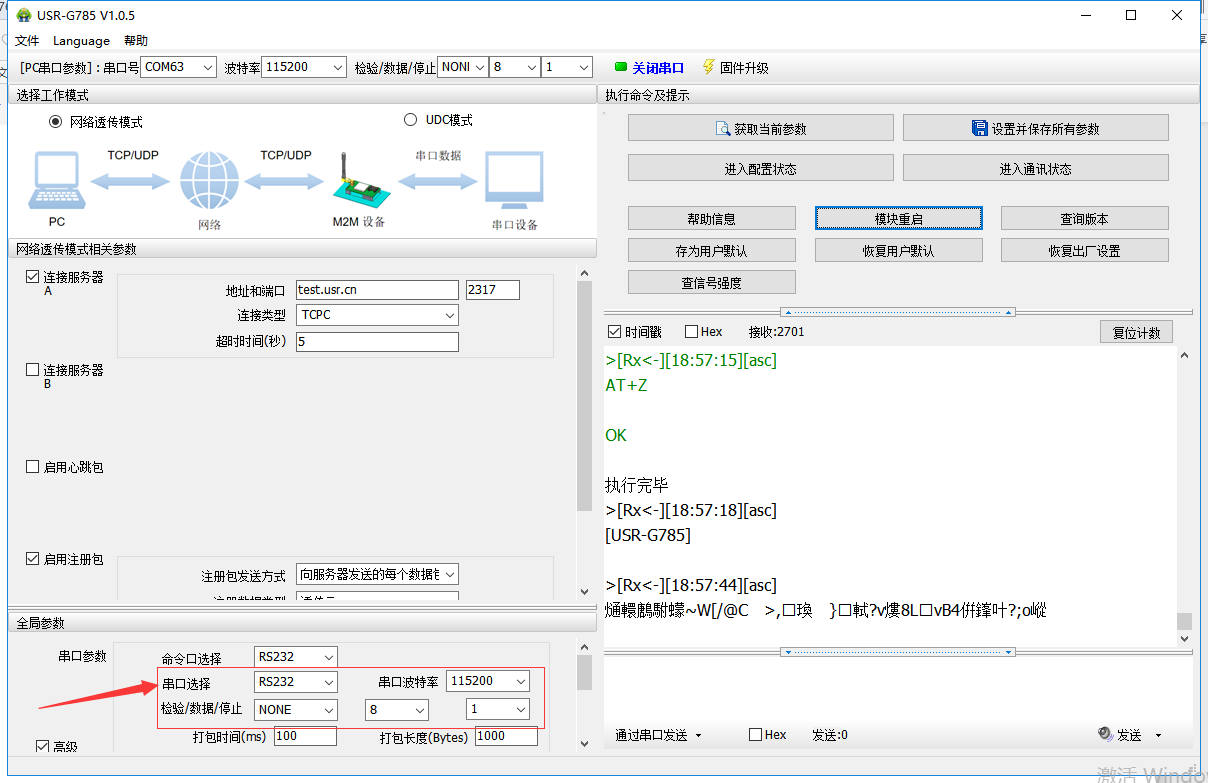

2>串口選擇，是用來選擇該次配置要配置232的串口參數還是485的串口參數。若將串口選擇選擇為RS232，則后面的串口波特率，校驗/數據/停止等參數則是修改的232的串口參數。若將串口選擇選擇為RS485，則后面的串口波特率，校驗/數據/停止等參數則是修改的485的串口參數。

需要注意的是命令口選擇和串口選擇是相互獨立的。在命令口選擇為485的同時，仍然可以調節串口選擇用于配置232的串口參數，盡管這樣配置之后232是無法使用的。

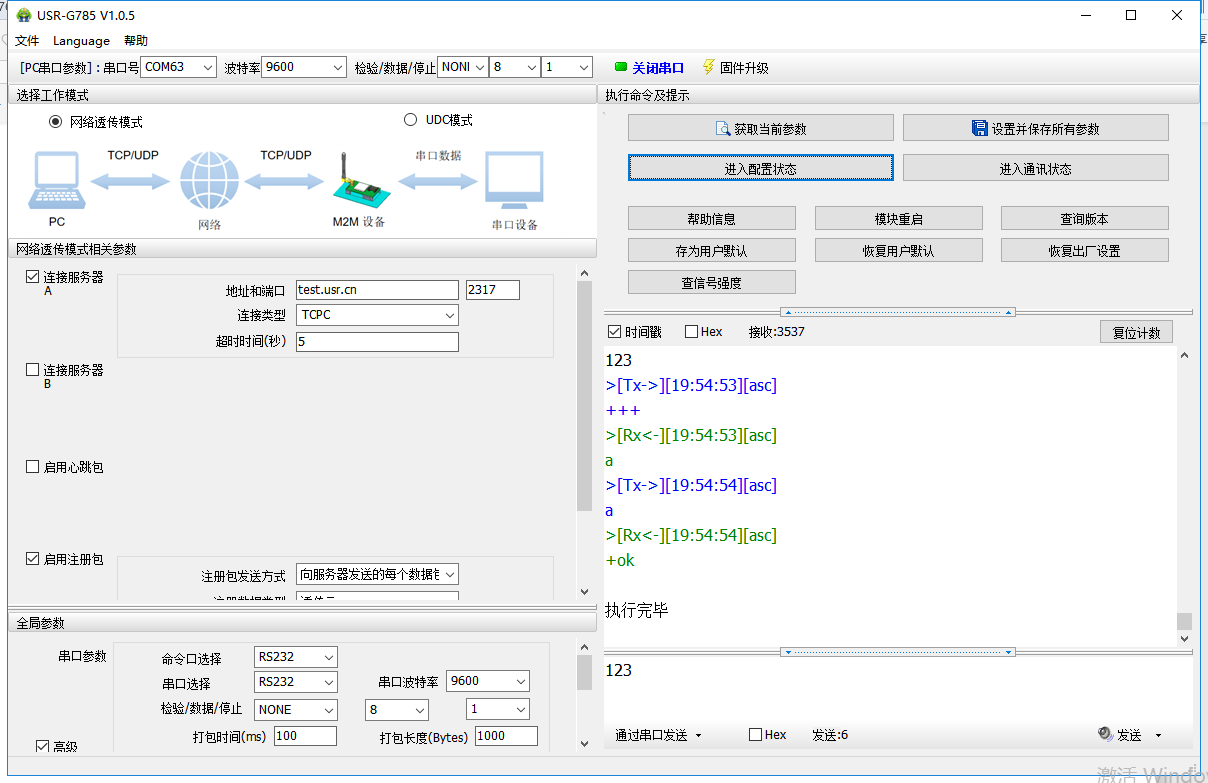

舉例：使用785的232串口，將232串口修改為9600。整個過程如下：

 重啟設備之后，需要將電腦串口參數改成9600，并將串口關閉再重新打開。之后使用232串口9600波特率可以正常進行通信和配置。
