B2軟件設計手冊：http://imbacareer.com.cn/Down/USR-WIFI232-B2-software-V1.0.5.pdf

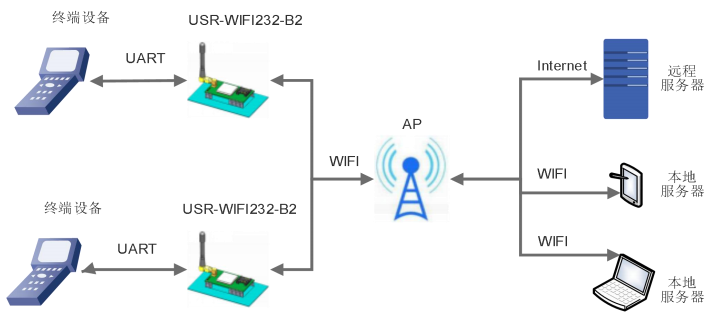

本案例基于STA模式的無線網絡配置：

本案例測試說明：用modbus slave軟件模擬modbus rtu協議的串口設備；

數據流向：modbus slave軟件----A2/B2-----有人云（組態顯示）

客戶實際應用：modbus rtu設備---A2/B2---有人云（組態顯示）

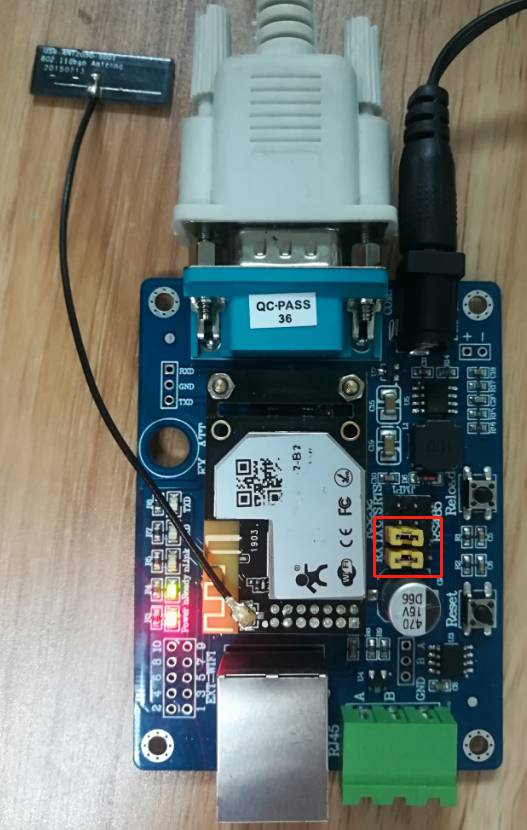

測試使用232串口， 底板跳帽默認位置在485位置，需要修改跳帽安放位置。

具體步驟如下：

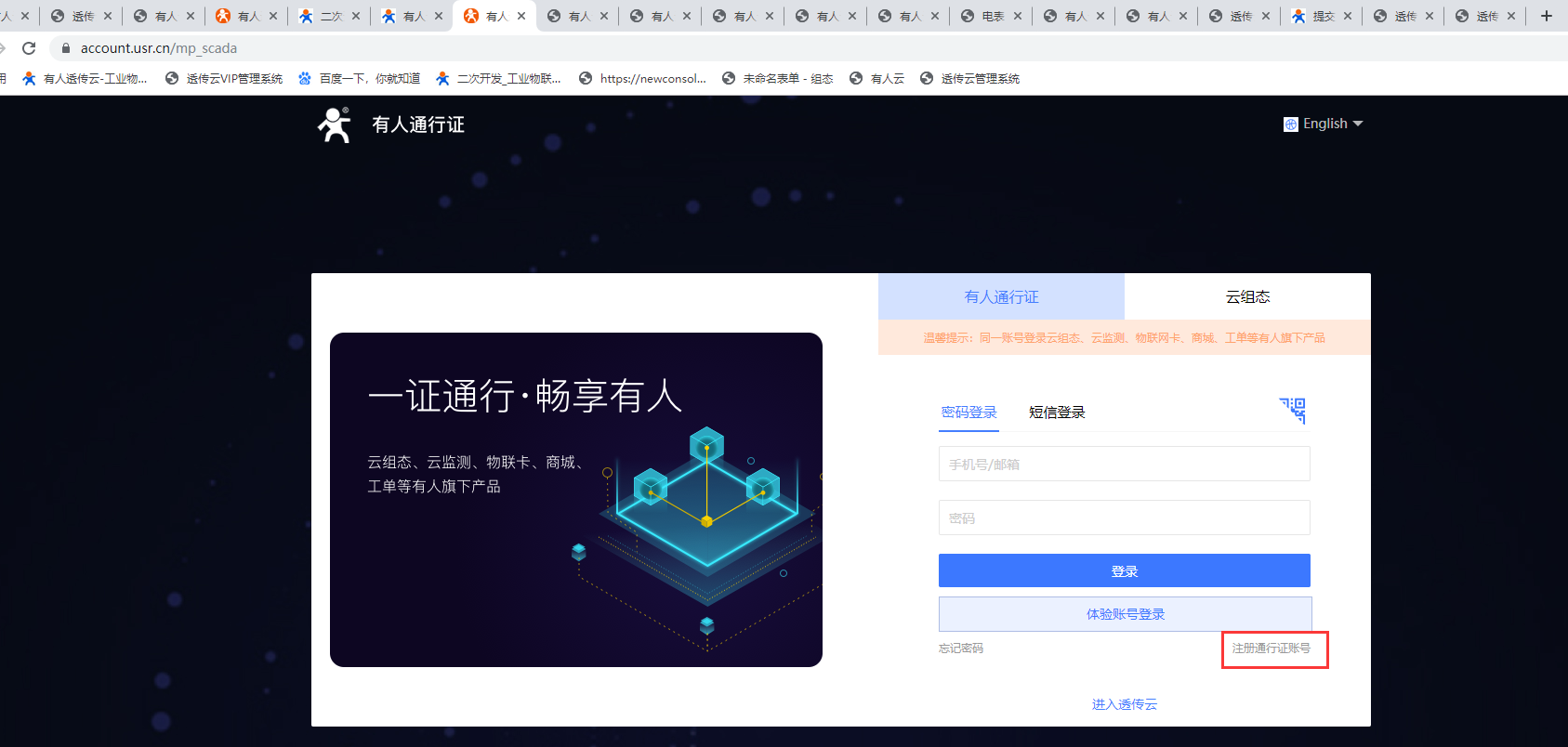

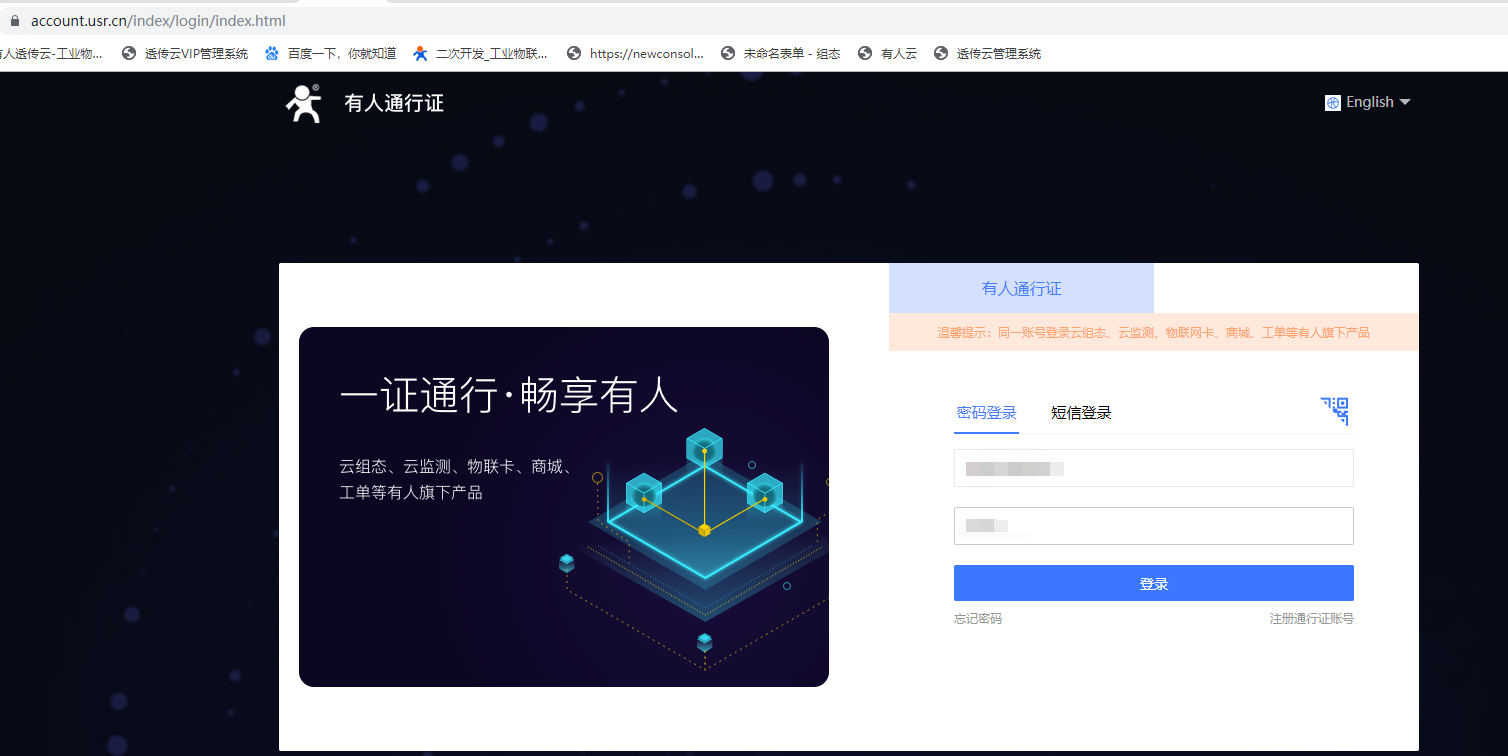

1、登錄有人云（如果沒有賬號先申請通信證，）

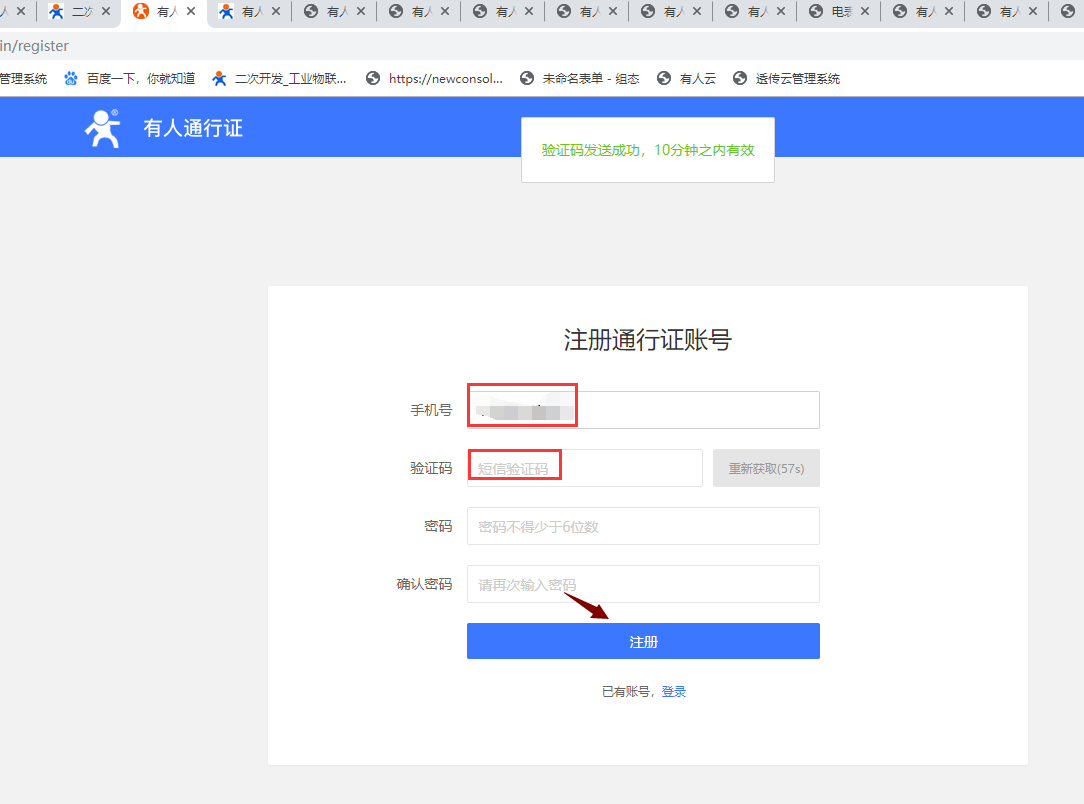

2、目前只能通過手機號來注冊通行證賬戶

3、注冊完此，由此進入有人云界面

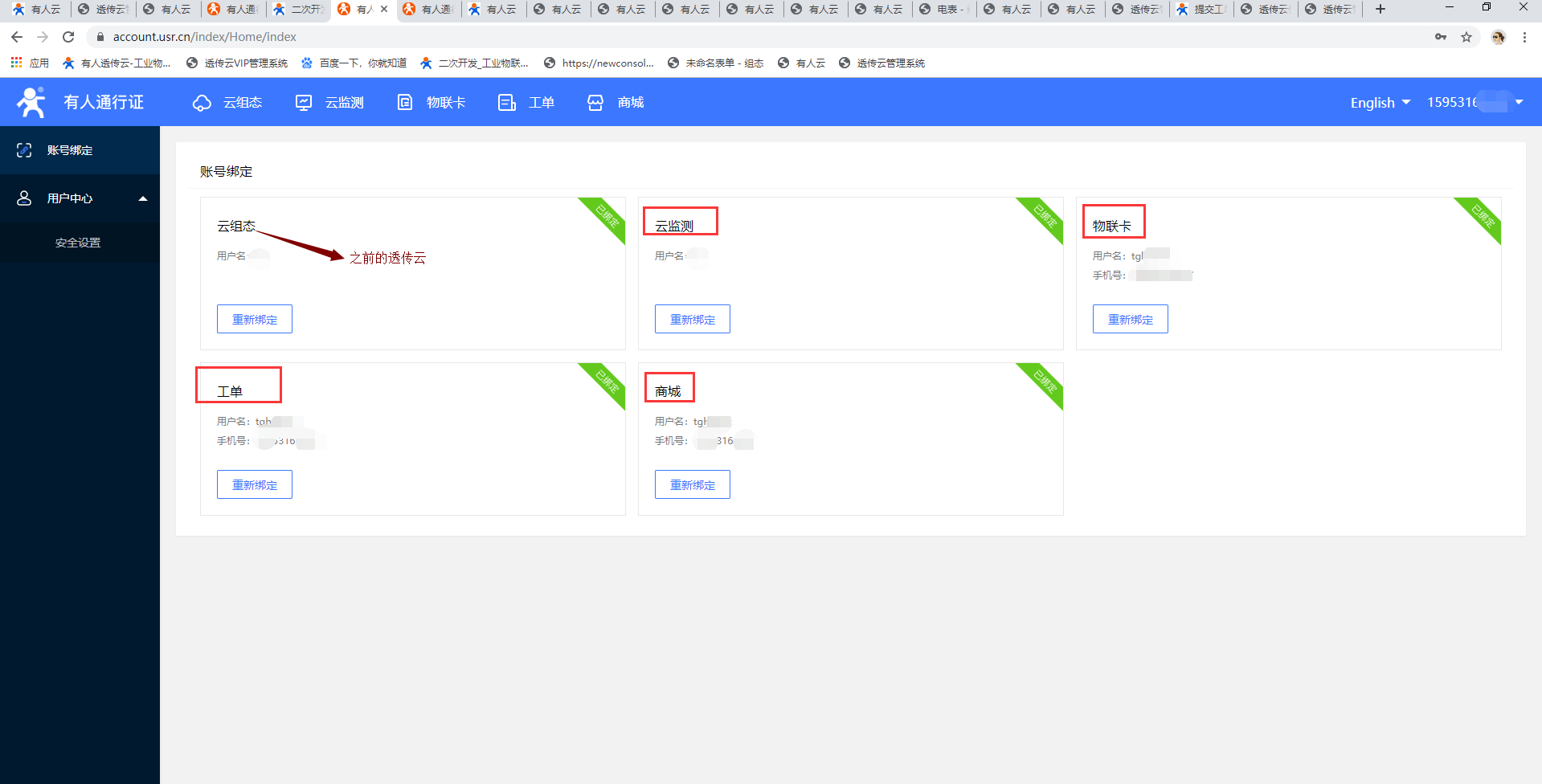

4、可以重新創建云組態，如果以前使用過透傳云可以直接綁定透傳云的賬號，由此界面綁定物聯網卡平臺，工單系統，云檢測，和商城；

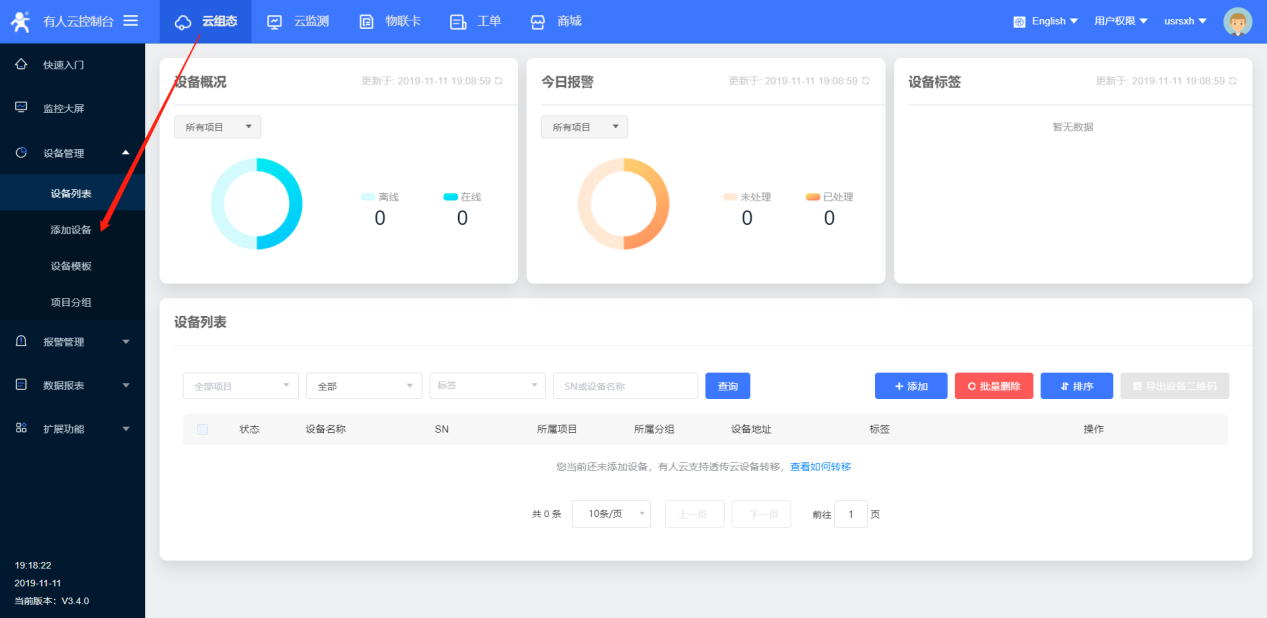

5、本次案例是A2/B2連有人云進行數據顯示，可以進入云組態，選擇添加設備；

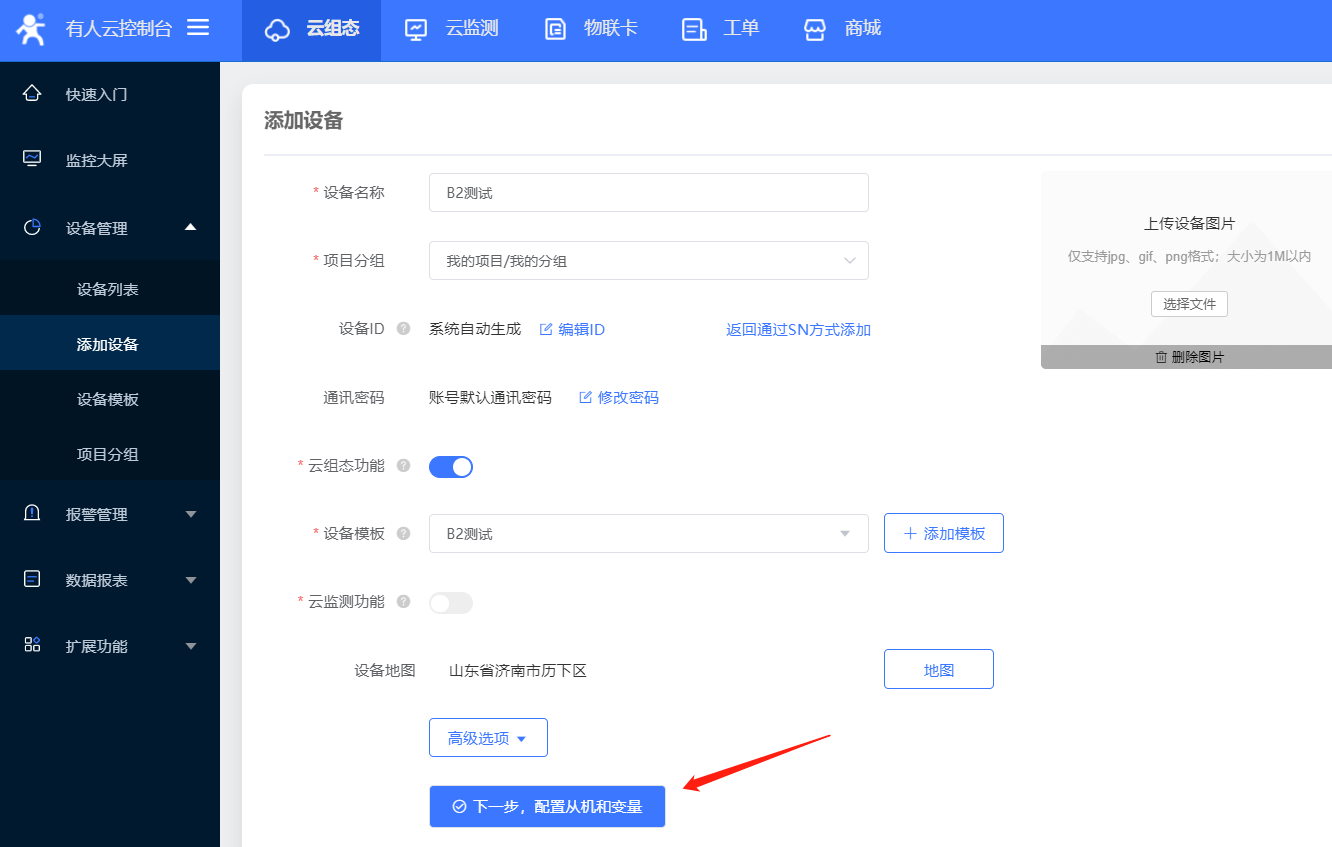

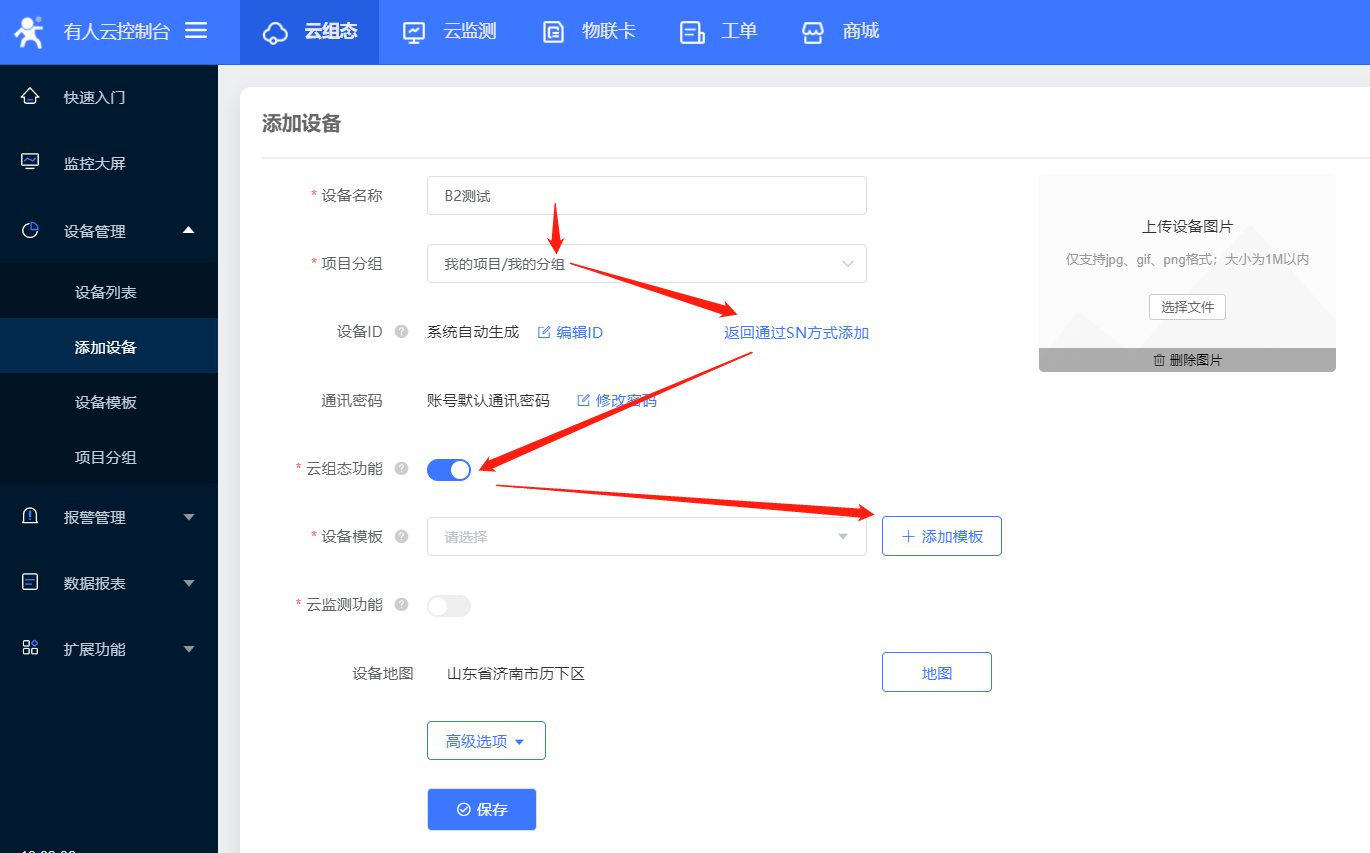

6、設置設備名稱，和項目分組，A2/B2目前只能使用ID方式添加設備id；設備id和密碼設置默認就可以，選擇云組態，添加數據模板；

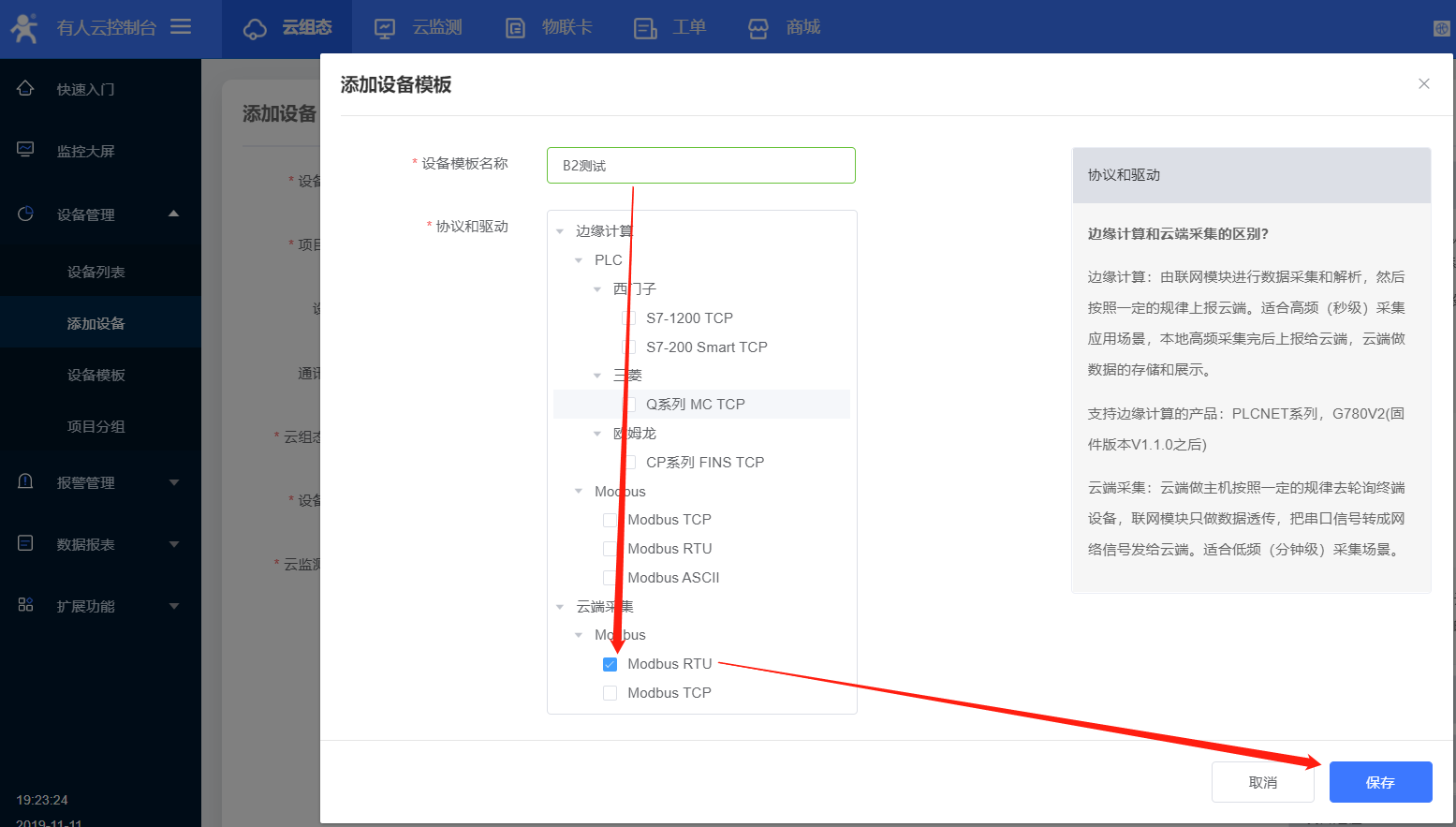

7、模板更改名稱，選擇modbus rtu協議，點擊保存

8、點擊下一步配置從機和變量

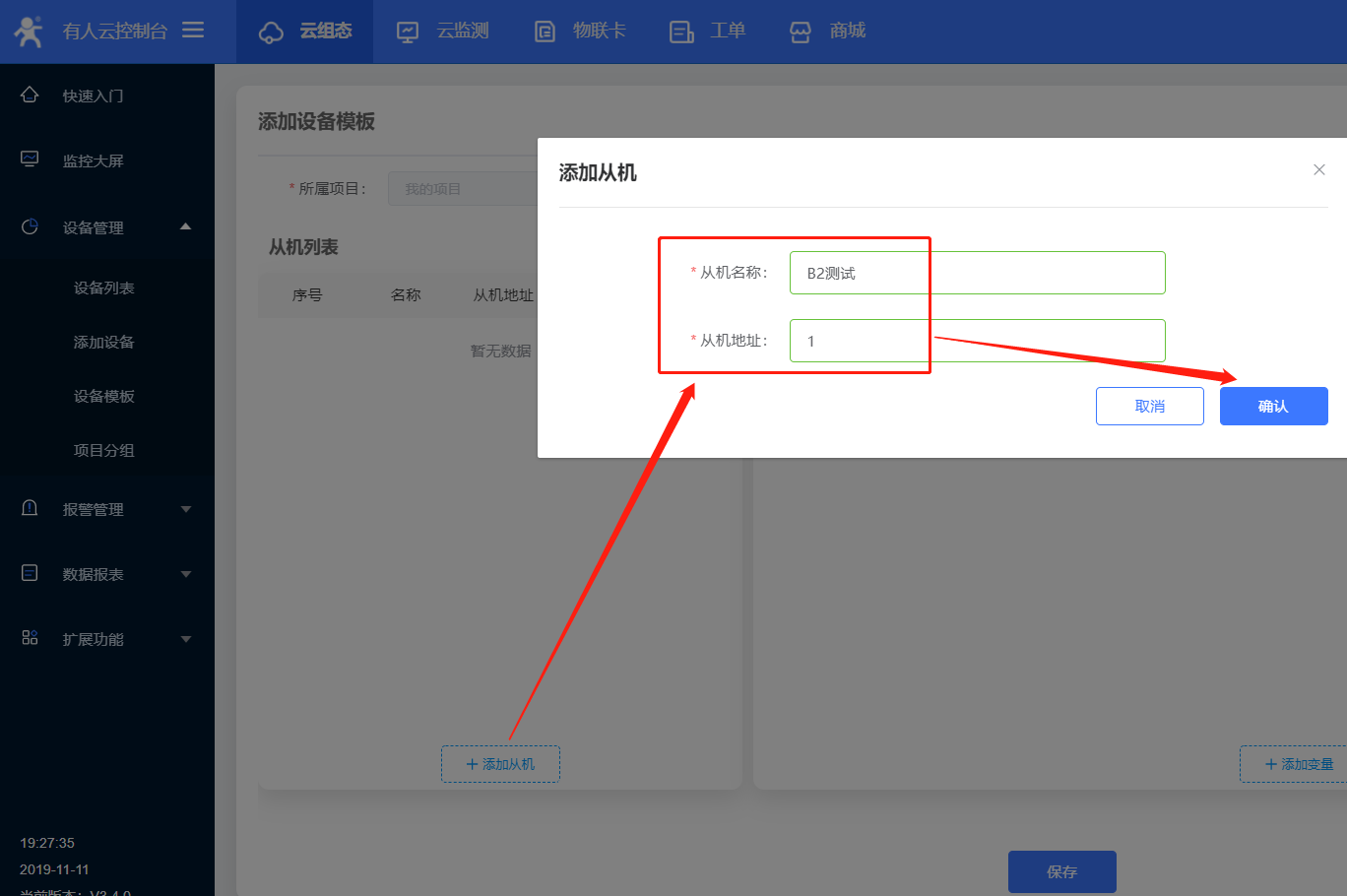

9、設置從機名稱，從機地址是接在A2/B2的串口上的終端設備的從機地址（如果不清楚，可以咨詢終端設備的廠家）

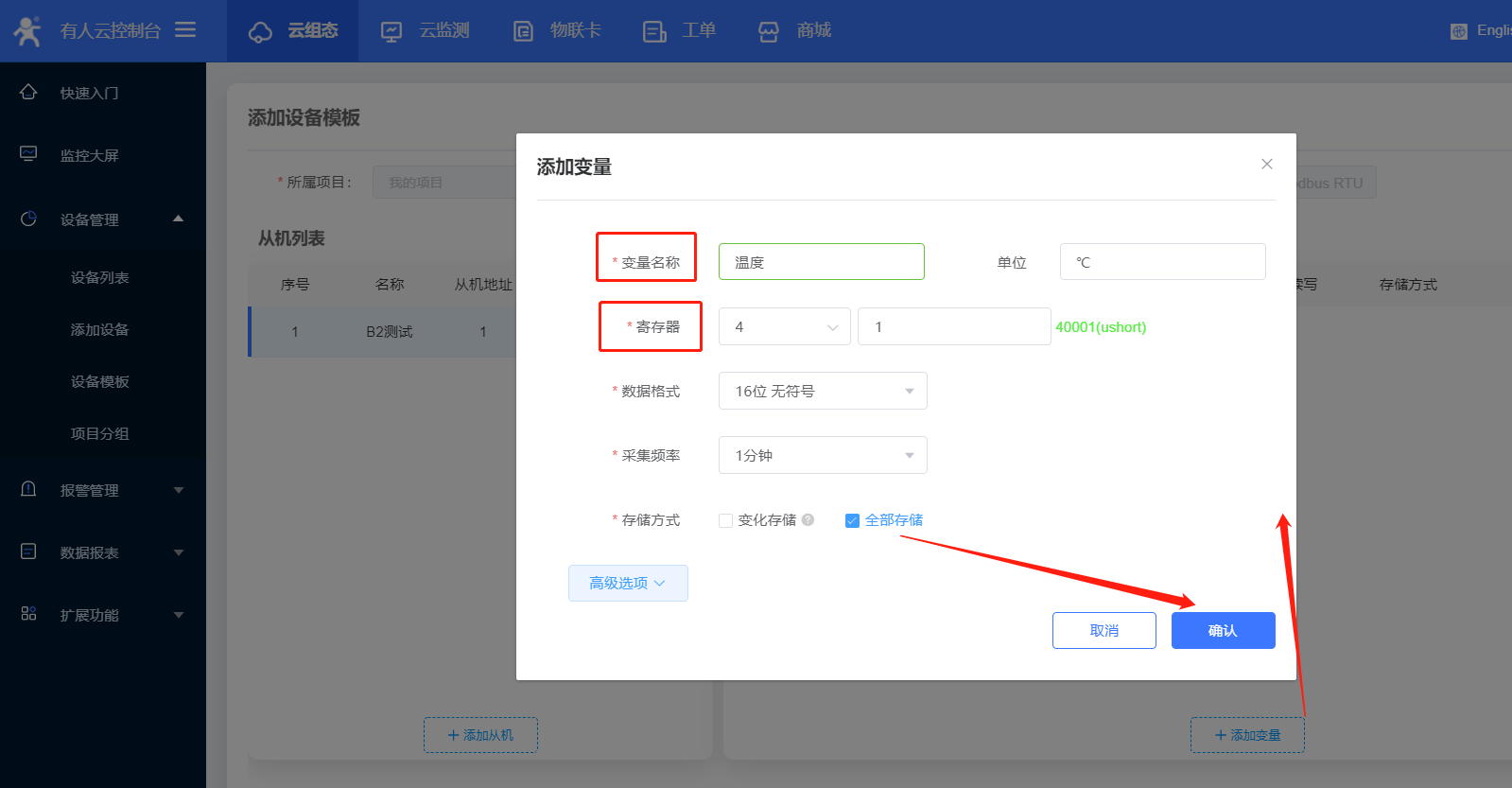

10、設置數據節點的名稱，寄存器地址，數據格式，采集頻率（最低只能是一分鐘，）；

寄存器地址填寫規則：

格式為  功能碼+寄存器地址（需要16進制轉為10進制）+1

與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。

如：

功能碼03H或06H，起始地址0000H，則填：40001；

以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1

所以組態地址就是40001；

11、下面設置A2/B2,電腦連接A2/B2的WiFi

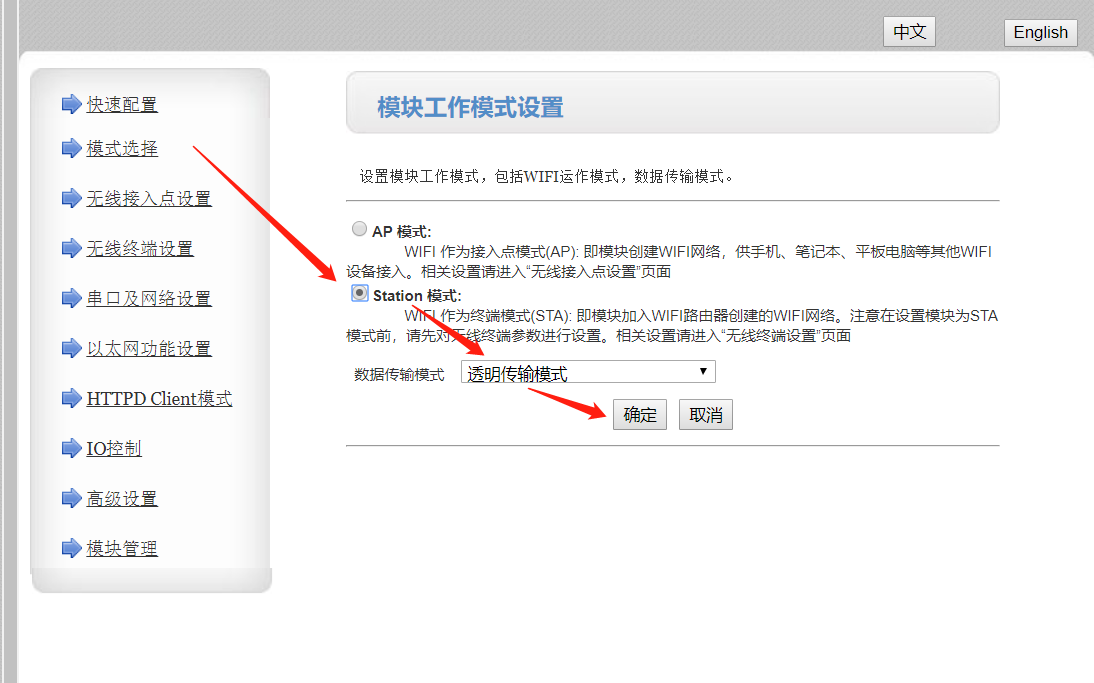

內置網頁的賬號和密碼都是admin，進入以后選擇模式選擇模式選擇為sta模式，點擊確定；（先不要重啟，等設置完所有的參數再重啟設備）

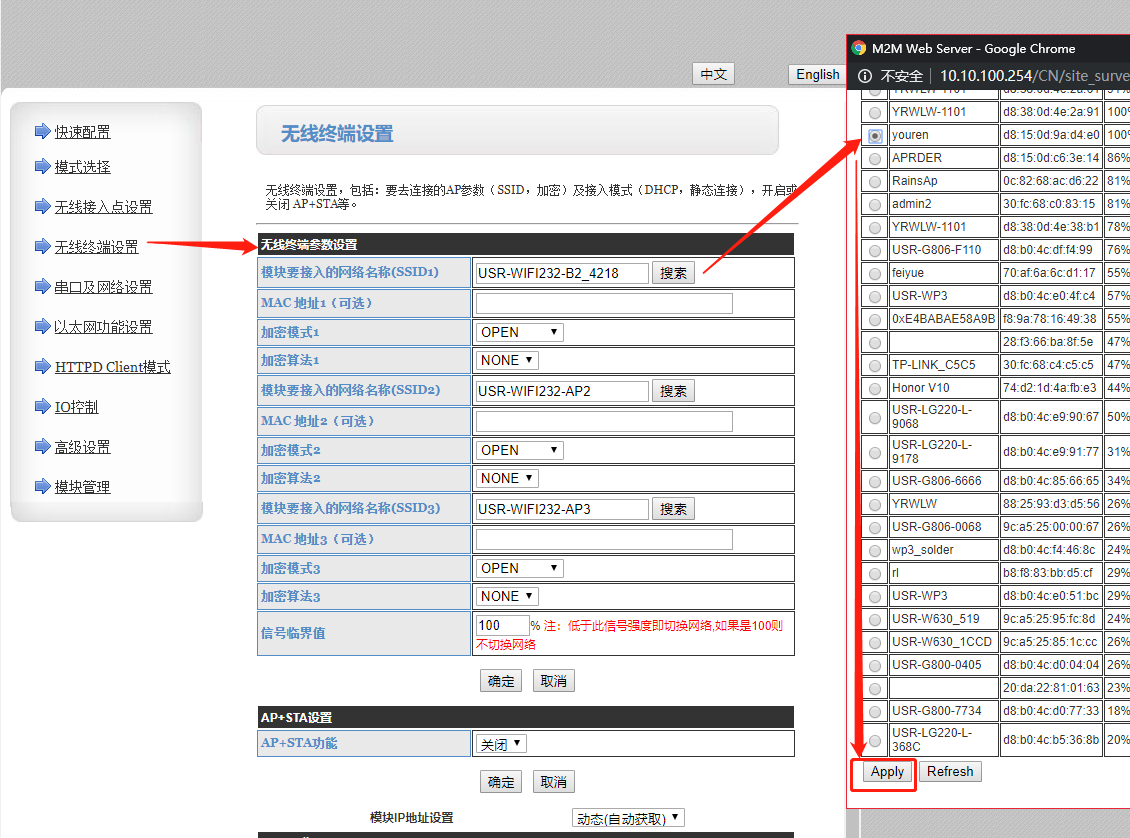

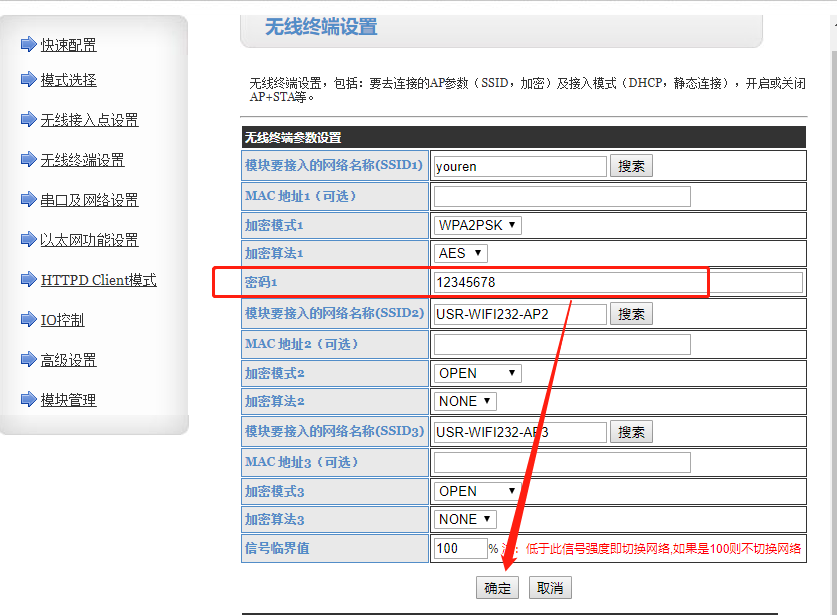

13、進入無線終端設置，搜索要連接的WiFi，選中以后點擊確定，輸入密碼，設置完成后同樣需要點擊確定

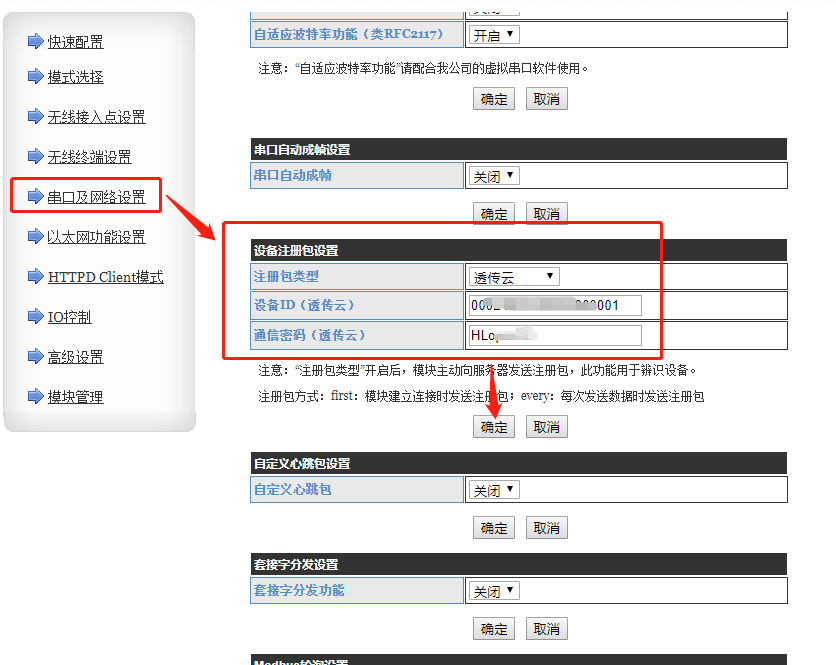

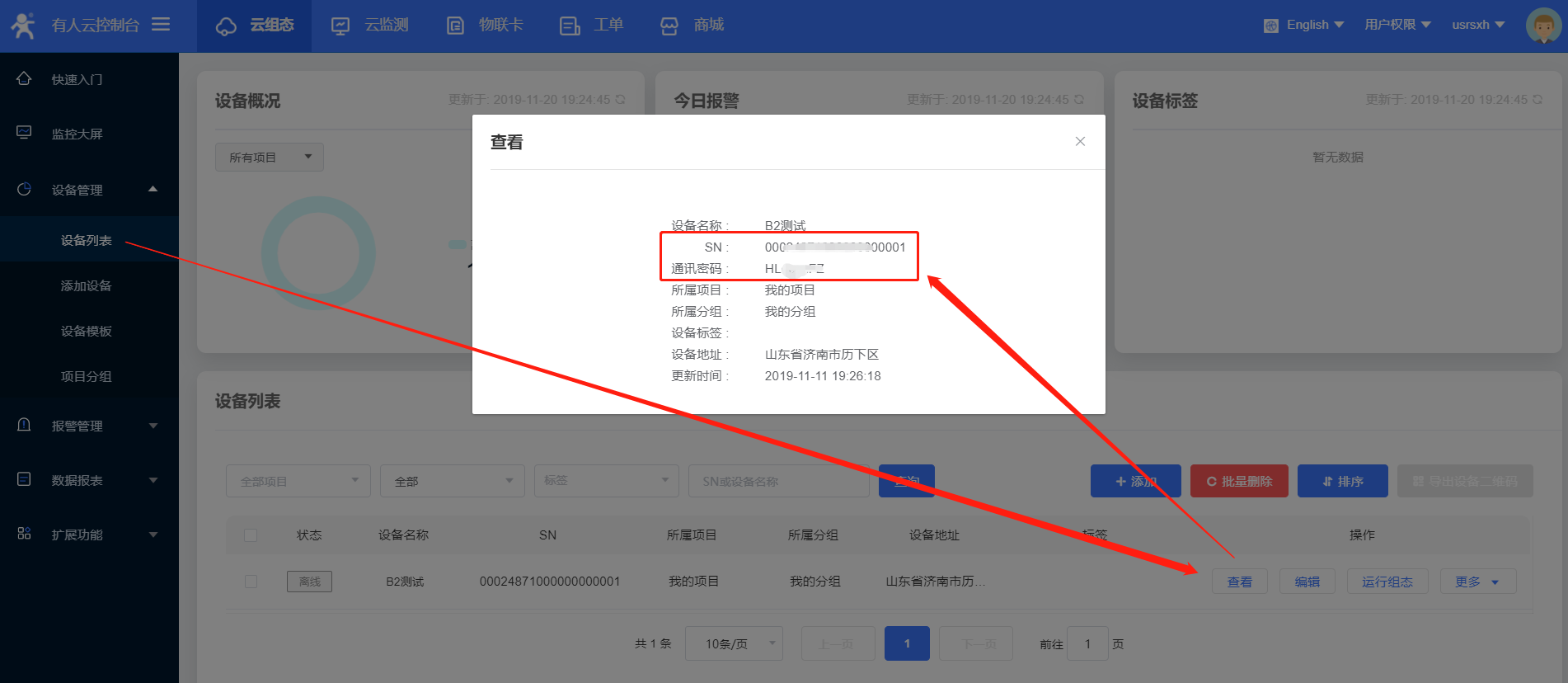

14、進入到串口及網絡參數設置，串口參數設置為和您終端設備的串口參數一致。注冊包選擇透傳云，填上透傳云上新建立的設備id，和密碼（如下圖所示），點擊保存

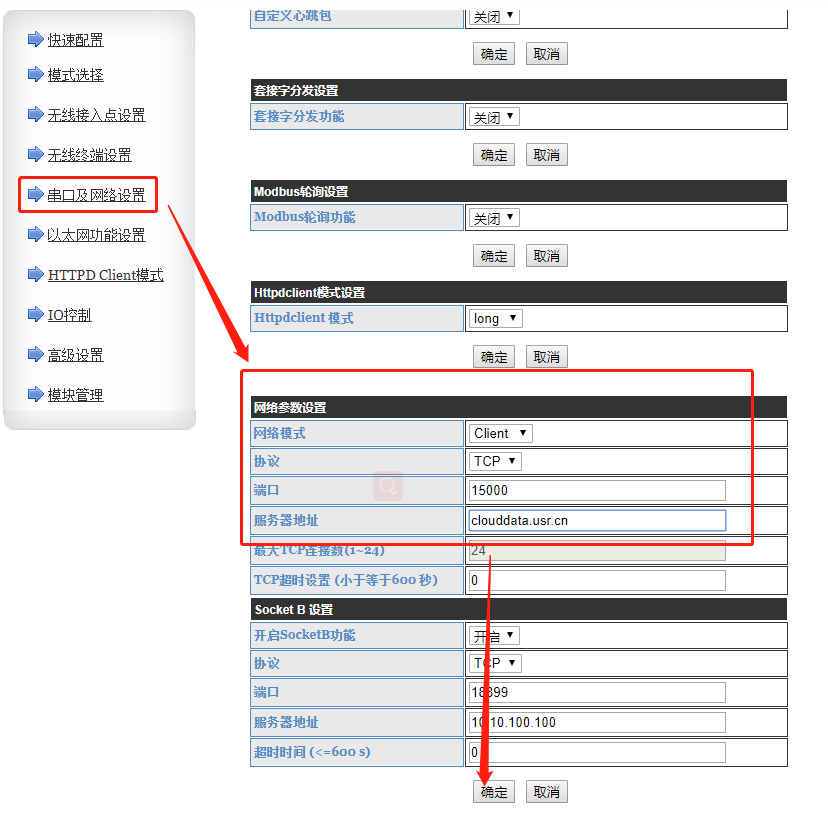

15、在串口及網絡參數中的網絡設置上設置為Tcp Client,透傳云的域名為clouddata.usr.cn，透傳云的端口為15000，設置完點擊保存；

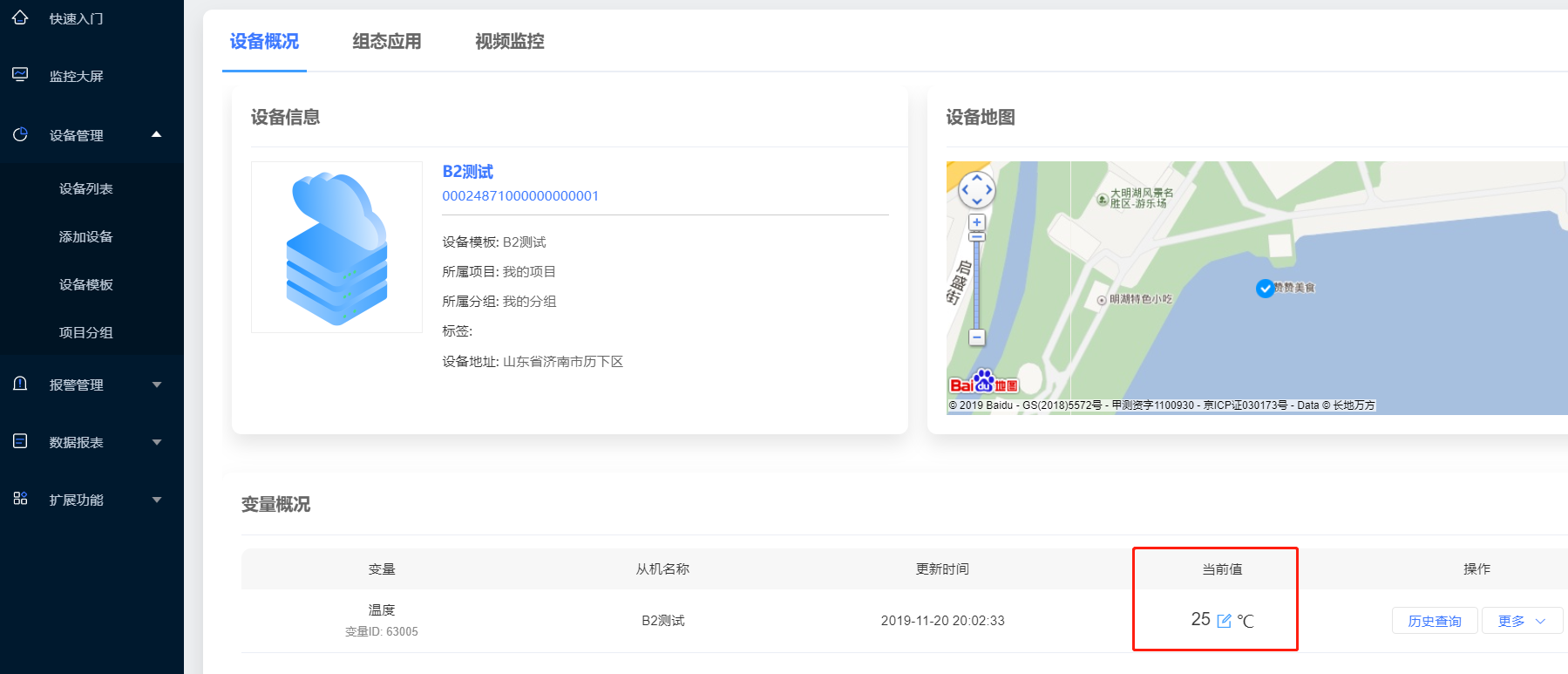

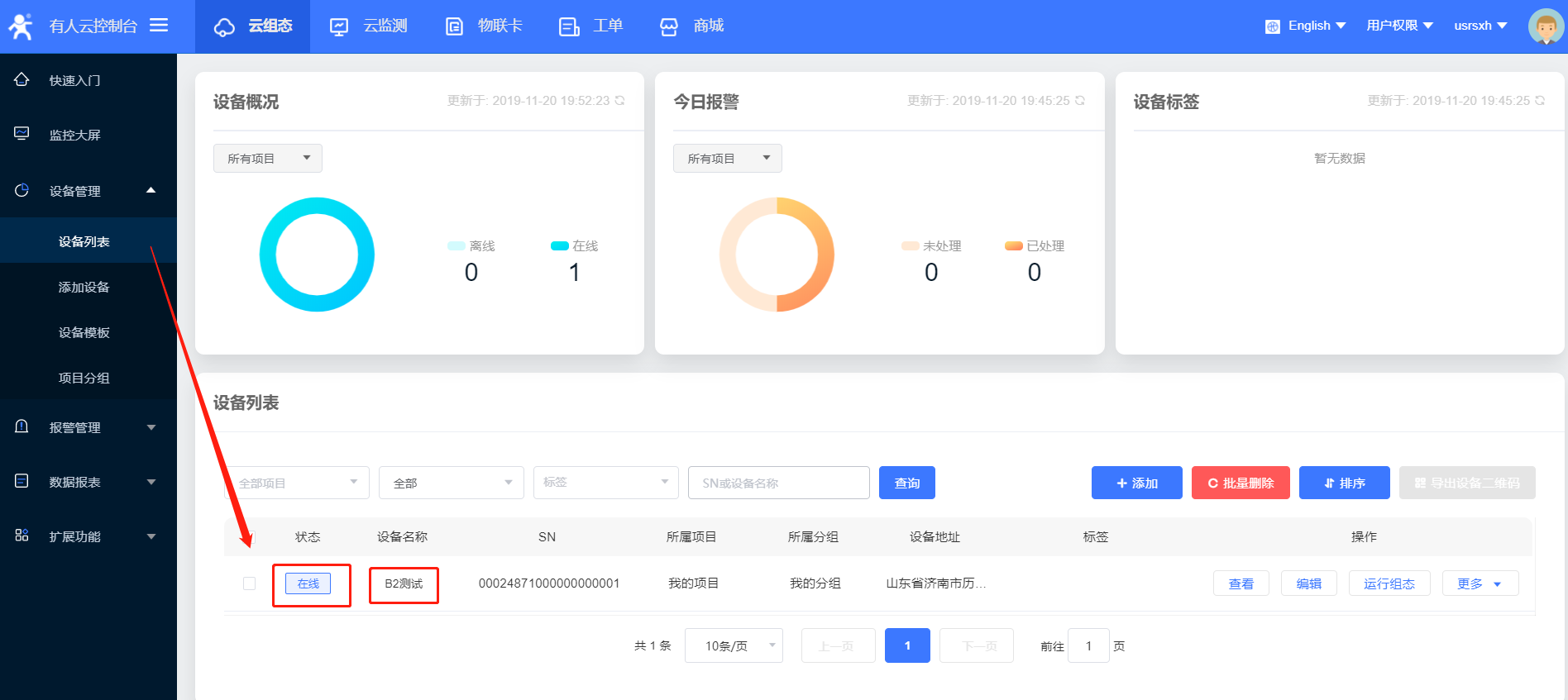

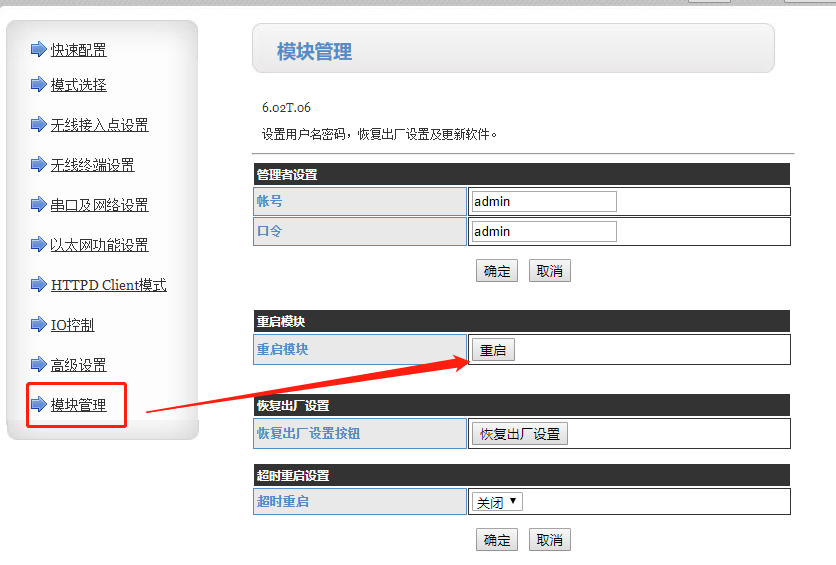

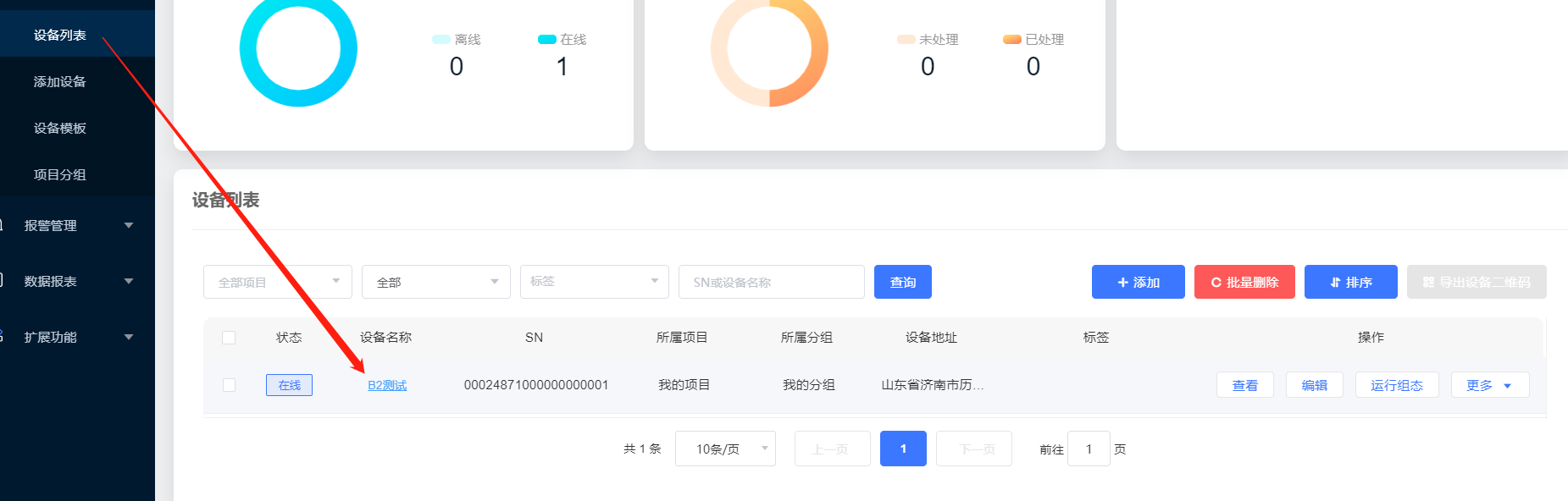

17、設置完所有的參數要重啟設備，稍等一會，在有人云界面，您會看到設備已經上線

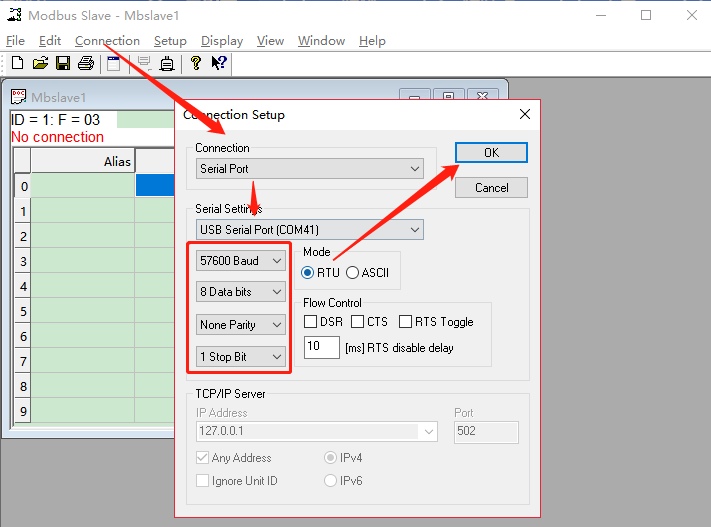

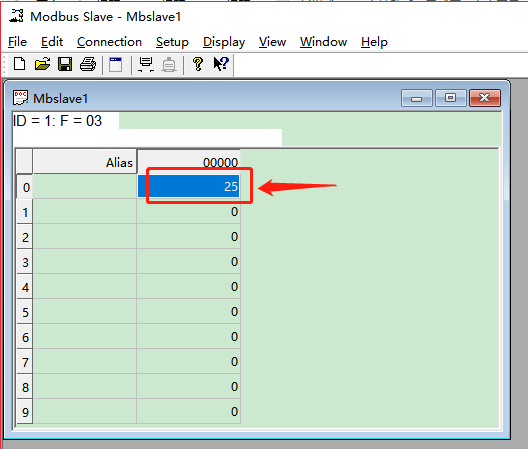

18、打開modbus軟件，點擊連接。選擇串口com41（B2的串口用usb轉232接到電腦上的），串口參數要和B2一致。

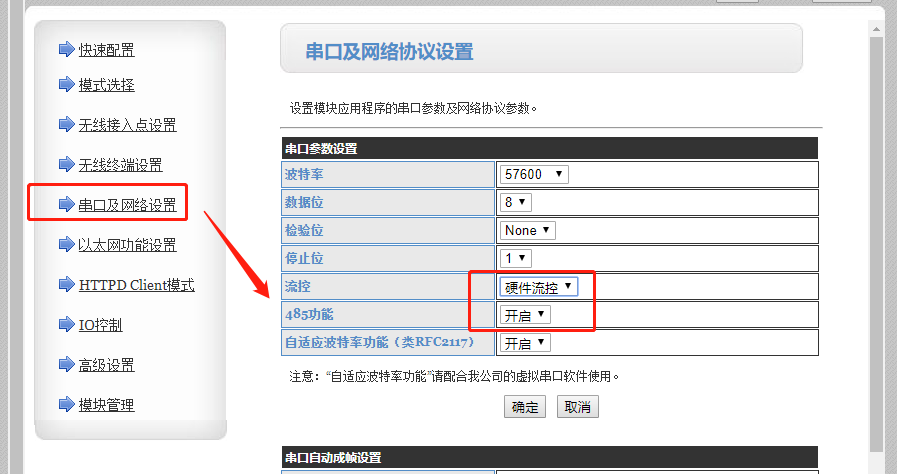

注：若是B2連接485串口線，使用485串口線時， 需要現將模塊的打開485功能，可在內置網頁或AT指令配置AT+FUDLX開啟485功能,該命令使能或禁止 485 控制功能，默認 RS485 是關閉的，485 控制引腳為 RTS。該命令設置后恢復出廠設 置生效。 AT+UART配置硬件流控，重啟生效，指令詳情可看產品軟件設計手冊AT指令詳情部分。

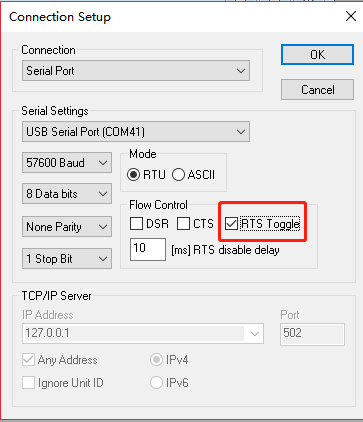

modbus要勾選RTS Toggle
