測試目的：

測試模塊的路由模式通信是否正常。

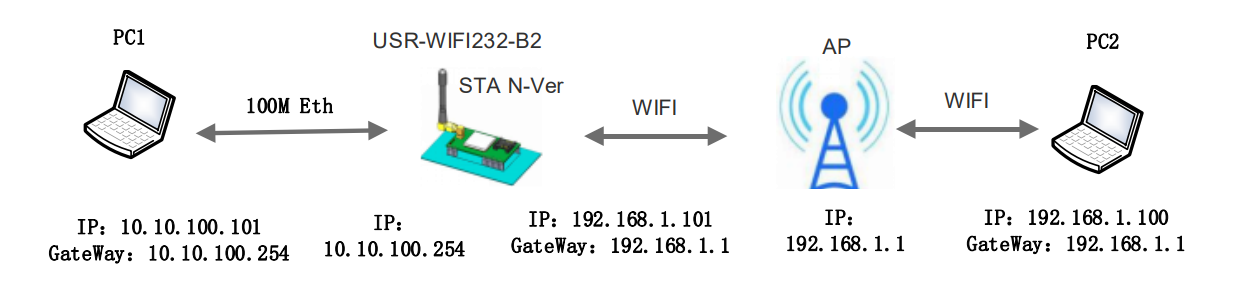

USR-WIFI232-B2 模塊作為 STA（軟件為 N-Ver），模塊工作在路由模式。模塊連到 AP 后，從 AP 處獲得 IP 地址（如圖 192.168.1.101）。模塊本身組成一個子網（默認 10.10.100.254），以太網接口上的設備由模塊分 配地址（如圖 10.10.100.101）。這樣如圖 PC1 處于子網內（NAT），所以從 PC1 發起連接，可以連到 PC2 （因 為 USR-WIFI232-B2 工作在路由模式），但 PC2 不能主動連接到 PC1。

一、要下載的軟件

　　說明書：http://imbacareer.com.cn/Down/USR-WIFI232-B2_V1.0.4.pdf

　　設置軟件：http://imbacareer.com.cn/Download/514.html

測試軟件：http://imbacareer.com.cn/Download/27.html

二、 測試

　　(1) WIFI串口服務器的參數：

　　WIFI串口服務器的初始參數：

· WIFI串口服務器默認的SSID為：USR-WIFI232-B2_XXXX：(XXXX是WIFI串口服務器MAC的后四位)

· WIFI串口服務器加密方式默認為：open，none;

· 用戶串口參數默認為：57600，8，1，None;

· 網絡參數默認值：TCP，Sever，8899，10.10.100.254

· WIFI串口服務器本身IP地址：10.10.100.254

(2) 硬件連接

PC1通過網線連接B2，PC2與B2連接同樣的的AP。

(3)關閉防火墻以及禁用無關網卡

按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

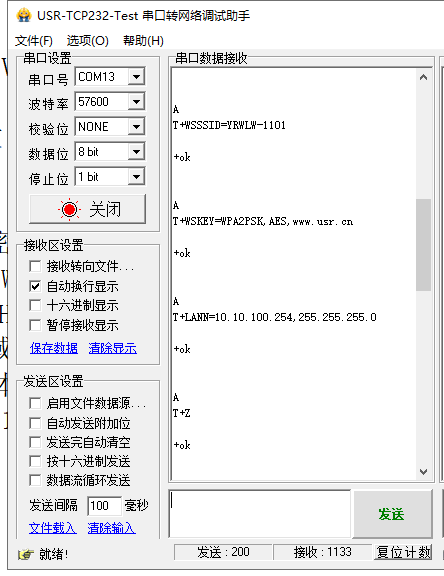

AT指令設置模塊：

(1) 設置模塊軟件版本為 N-Ver AT+FVER=n

(2) 使能以太網接口 AT+FEPHY=on

(3) 恢復出廠設置，以使上述設置生效 AT+RELD 注意 AT+RELD 命令不會恢復上述設置。

(4)  設置模塊為 STA AT+WMODE=STA

(5) 設置模塊要連接路由的 SSID 和密碼（根據路由實際參數進行設置） 示例：AT+WSSSID=USR-WIFI-TEST AT+WSKEY=WPA2PSK,AES,imbacareer.com.cn

(6) 設置模塊局域網參數，IP 地址（DHCP 網關）和子網掩碼 查詢模塊從 AP 處獲取到的 IP： AT+WANN 設置模塊局域網參數，保證 LAN IP 地址不能與模塊從 AP 獲得的 WAN IP 地址在同一網段，本例由于 不在一個網段，因此可以不用設置，使用默認即可： AT+LANN=10.10.100.254,255.255.255.0（可選）

(7) 重啟模塊，完成參數設置。

三、驗證

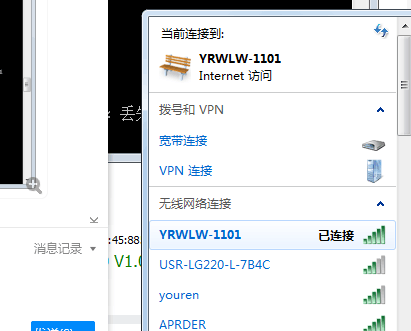

PC2與WiFi模塊連接同一個WiFi

PC1去pingPC2成功

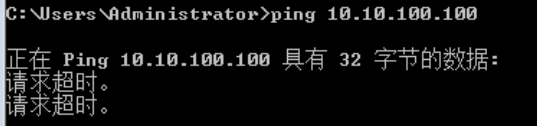

PC2pingPC1失敗
