一、網絡設置

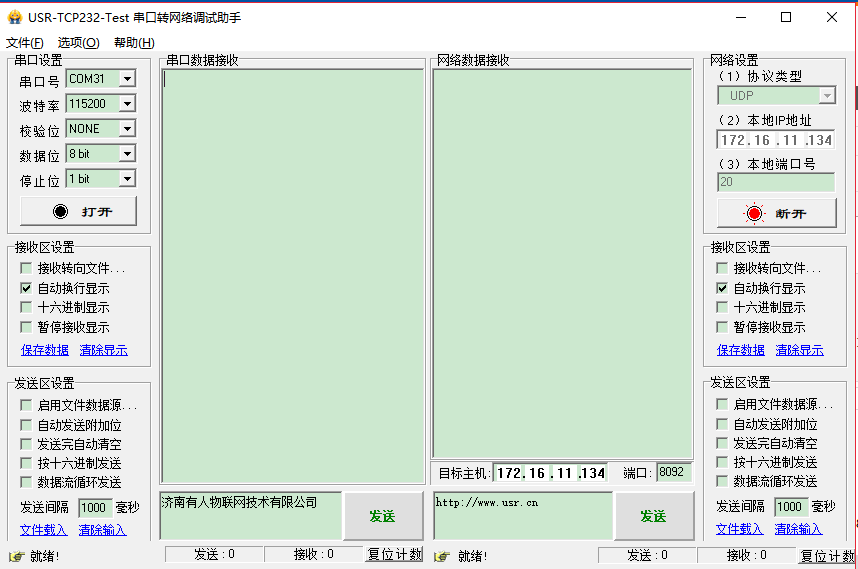

打開USR-TCP232-Test串口轉網絡調試助，下載地址http://imbacareer.com.cn/Download/27.html

在網絡設置端設置協議類型為UPD、填寫本地ip、設置本地端口，點擊連接。

二、設置節點

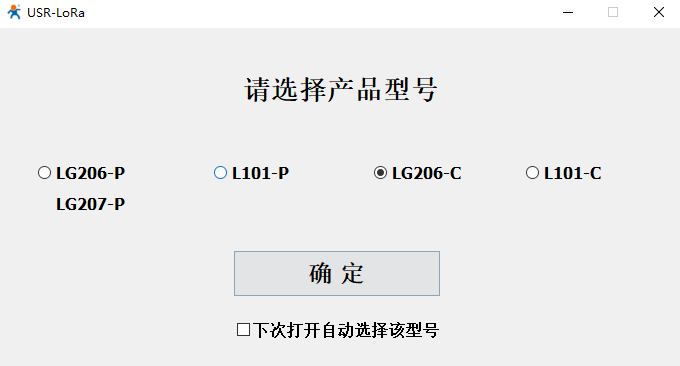

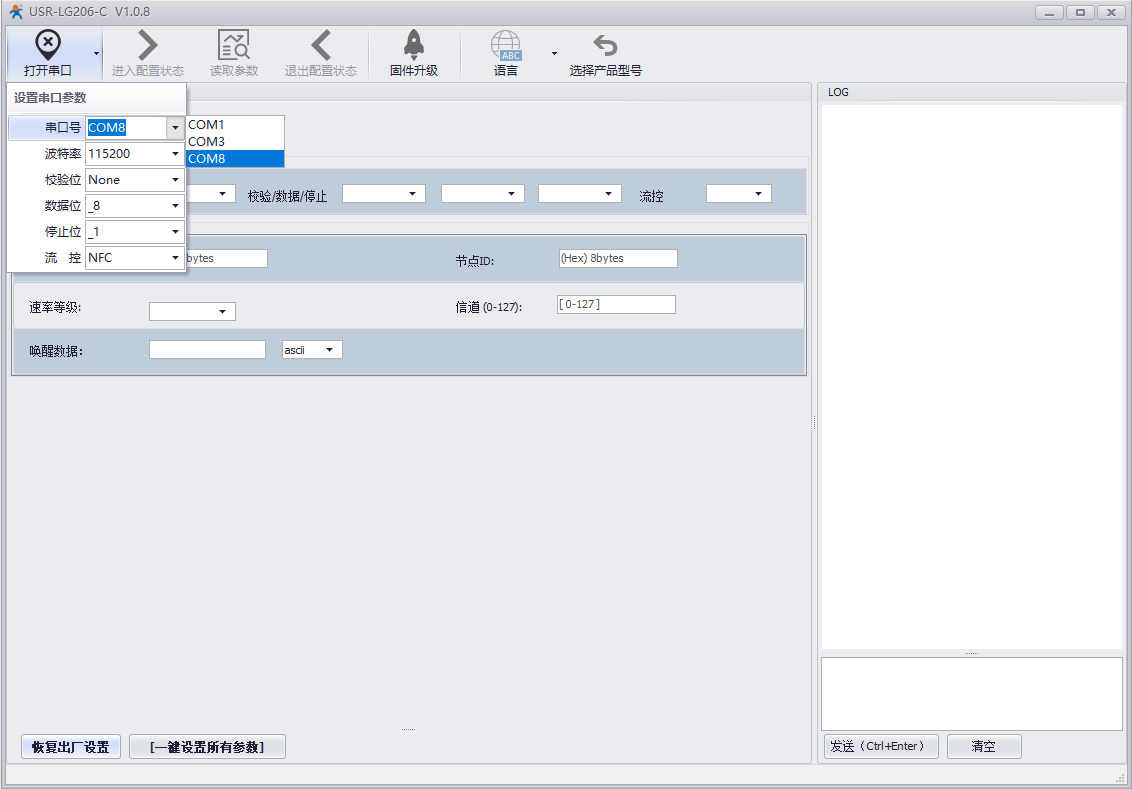

這里以有人LoRa終端USR-LG206-L-C為例。使用串口線連接LoRa終端的RS232接口與電腦，打開USR_LoRa軟件（http://imbacareer.com.cn/Down/USR_LoRa_SET-V1.0.8.rar），選擇LG206-C。

找到相應的串口號并打開，默認參數為： 波特率 115200、無校驗、8 位數據位、1 位停止位。

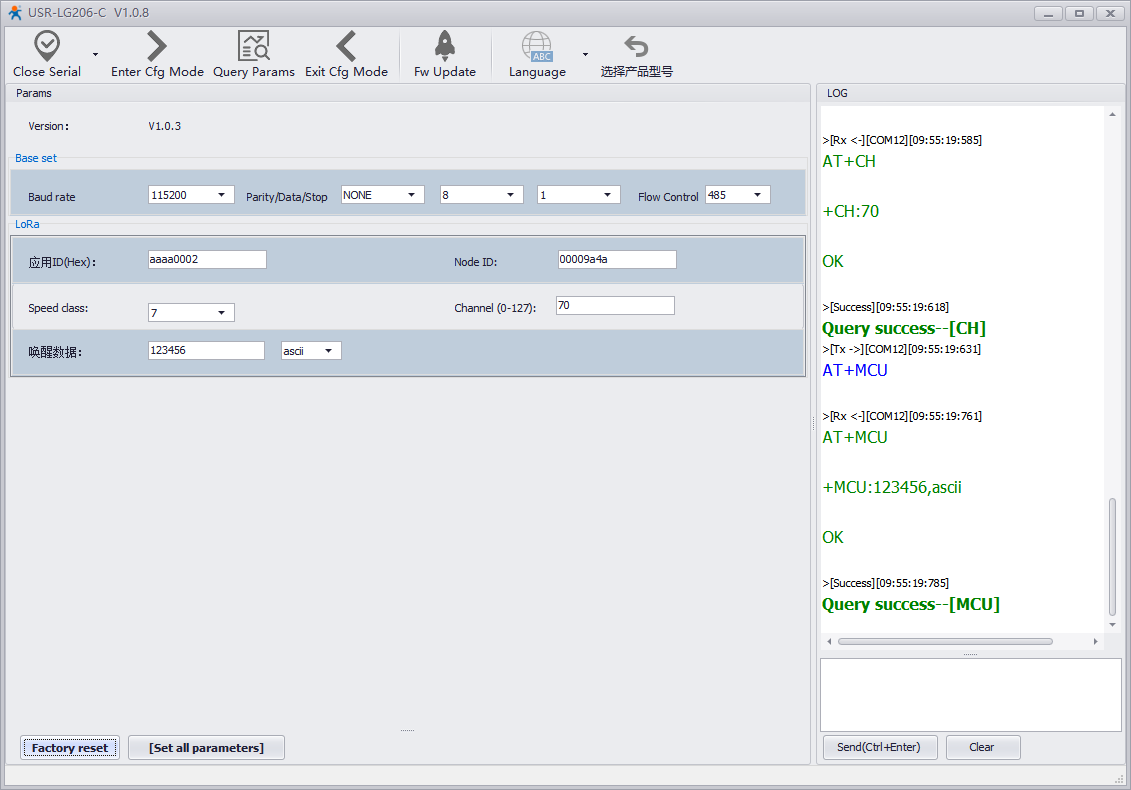

先點擊“進入配置狀態”然后點擊“讀取參數”。

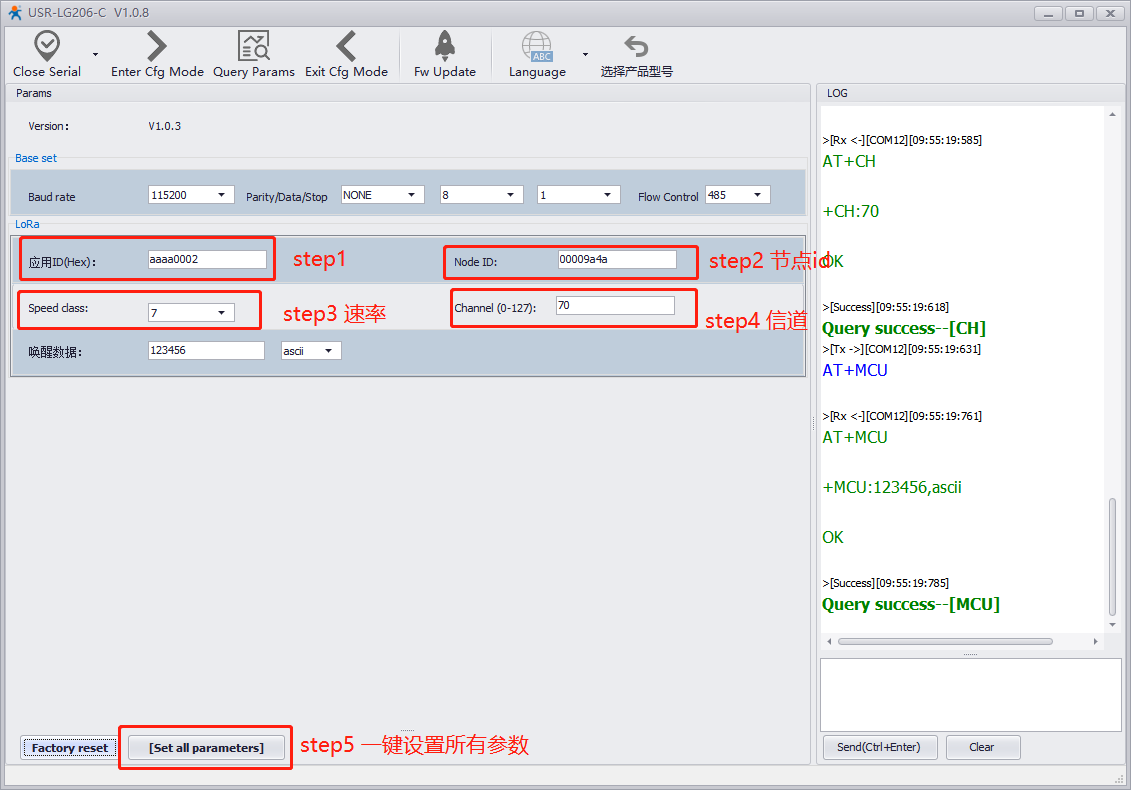

設置應用ID、信道、速率。在下圖所示區域設置應用ID為aaaa0002、速率等級設為7、信道設為70，然后點擊“一鍵設置所有參數”。應用ID要與集中器設置的應用ID一致,信道要與集中器通道1設置的信道一致，速率要與集中器通道1設置的速率一致，在同一個集中器的LoRA網絡內節點的應用ID要保證唯一。節點ID為206標簽上表示的ID. 設置完成關閉串口。

三、設置集中器

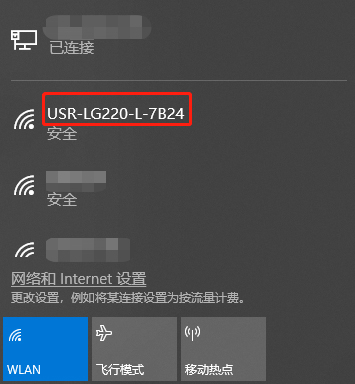

（1）使用集中器配套的電源適配器給集中器供電，集中器上電啟動完成后用PC或手機可以搜索到集中器的WIFI熱點，默認的SSID為USR-LG220-L-xxxx，xxxx為集中器MAC地址的后四位。

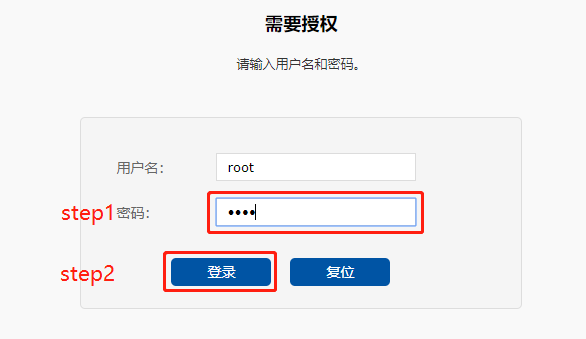

（2）連接WIFI，初始密碼為imbacareer.com.cn,連接成功，打開瀏覽器，地址欄輸入192.168.1.1，回車即可進入登陸界面。輸入密碼（初始密碼為root）即可進入集中器配置網頁。

（3）用戶可使用網頁配置socket服務器相關內容，連接協議支持TCP client、TCP server和UDP。

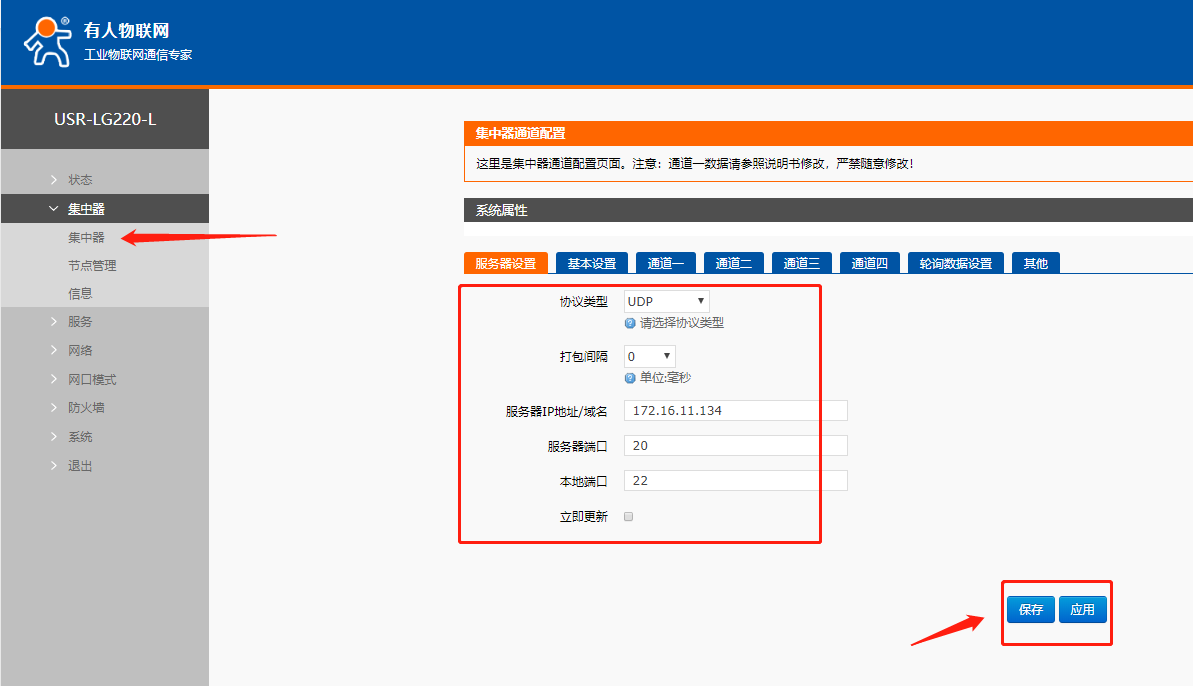

服務器配置項包括：服務器 IP地址/域名、服務器端口，具體設置位置請參看下圖：

? 協議類型：支持TCP client、TCP server和UDP

? 服務器 IP地址/域名：要連接的服務器IP地址或域名

? 服務器端口：要連接的服務器端口

? 本地端口：集中器作為Client第一次連接服務器時的初始端口號，如果后續斷開重連，端口號為隨機

? 打包間隔：即上傳服務器數據包之間的時間間隔

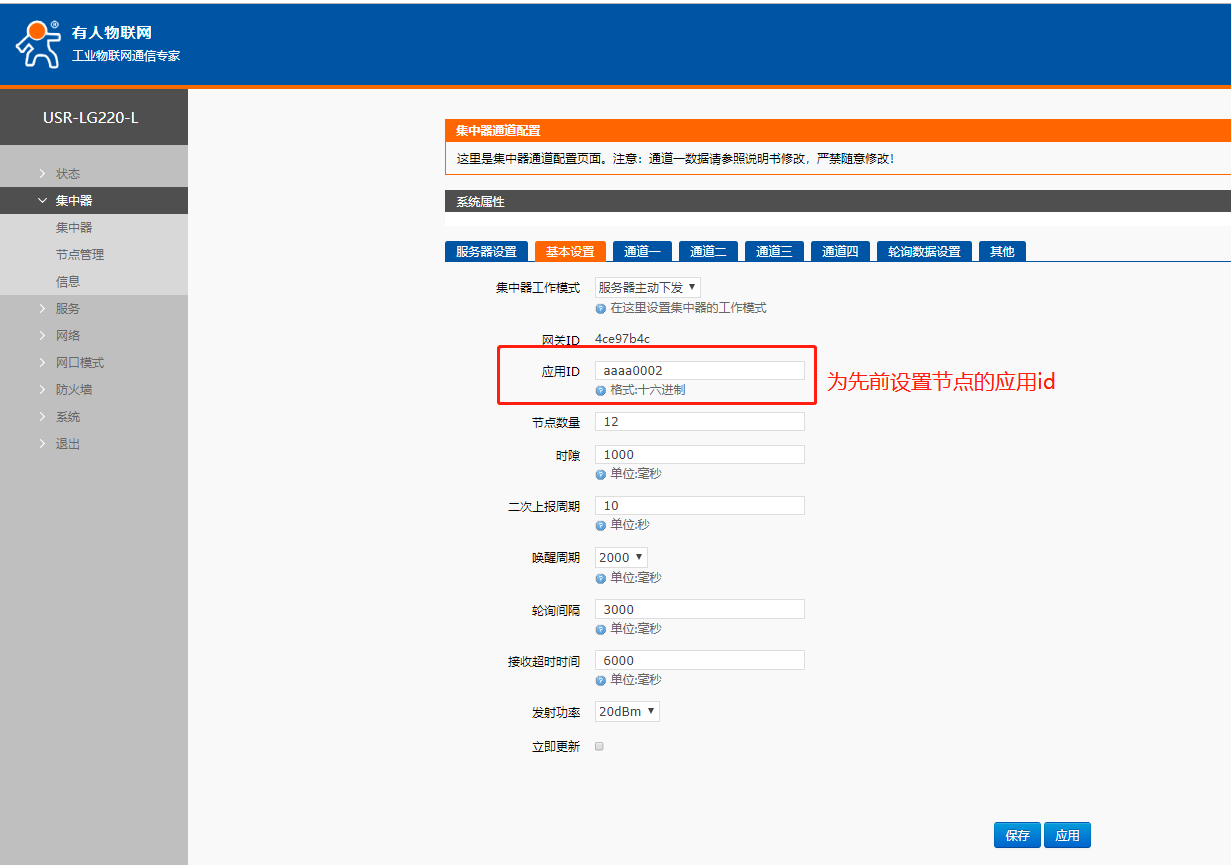

（4）設置集中器的應用ID，依次點擊集中器，基本設置，應用ID，設置應用ID和lora相同。最后保存應用。

應用ID為lora節點206之前要設置的應用ID。

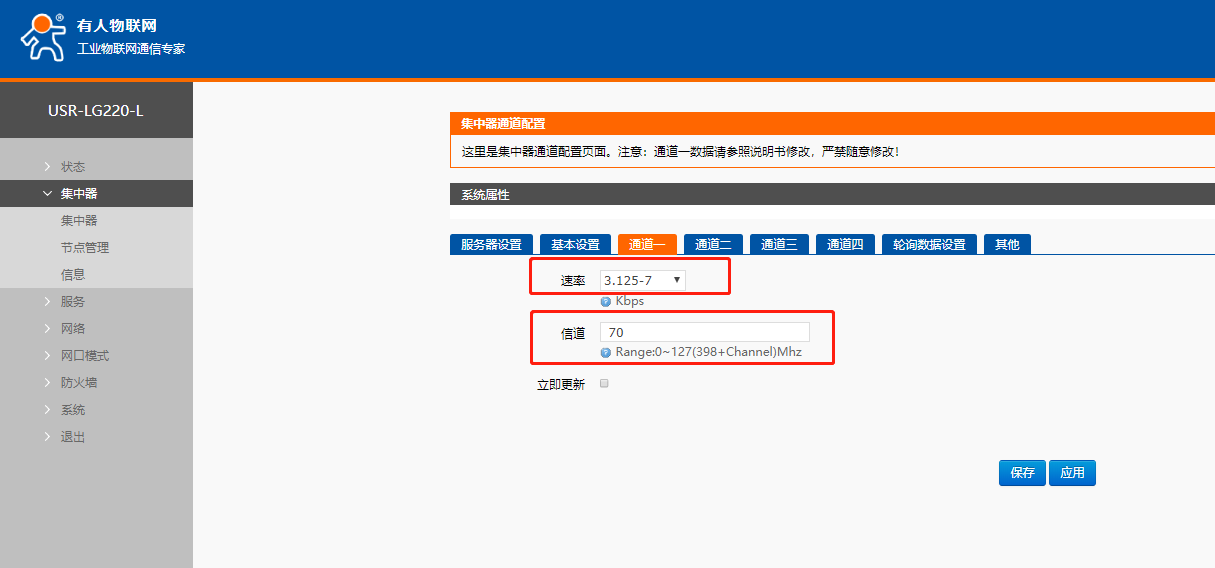

（5）設置集中器的信道和速率，依次點擊集中器，通道一設置速率和信道和lora相同，點擊保存應用，通道二、三、四中設置的速率與信道各不相同，且都與通道一不同。

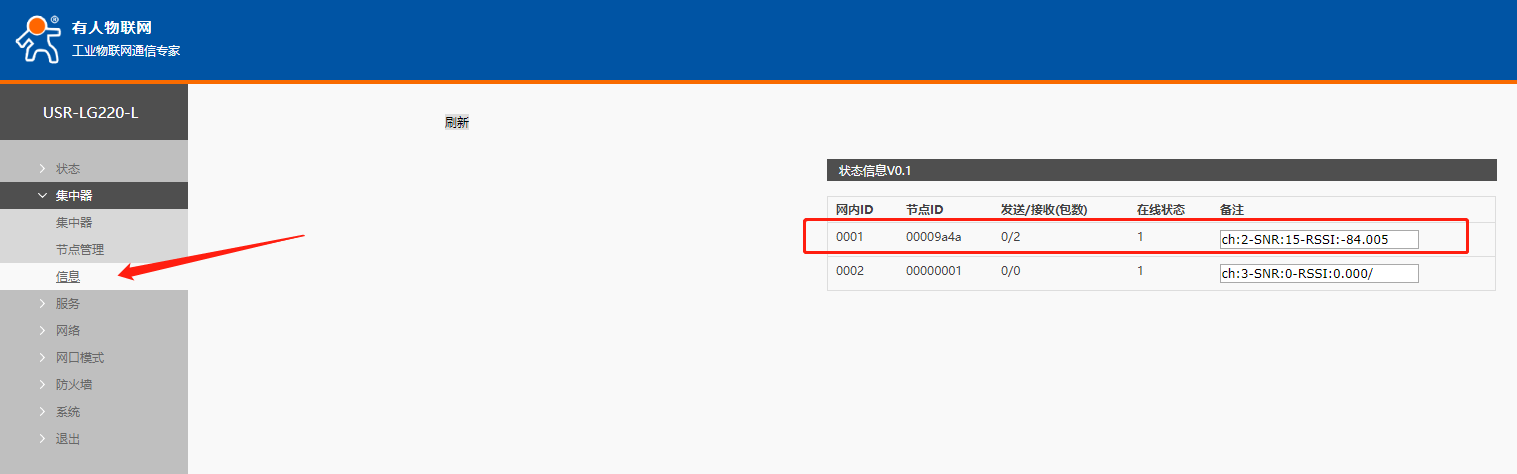

（6）點擊系統—重啟，執行重啟。重啟完畢登陸集中器在集中器—信息 可參看加入的節點信息，串口助手會顯示連接對象ip與端口號。

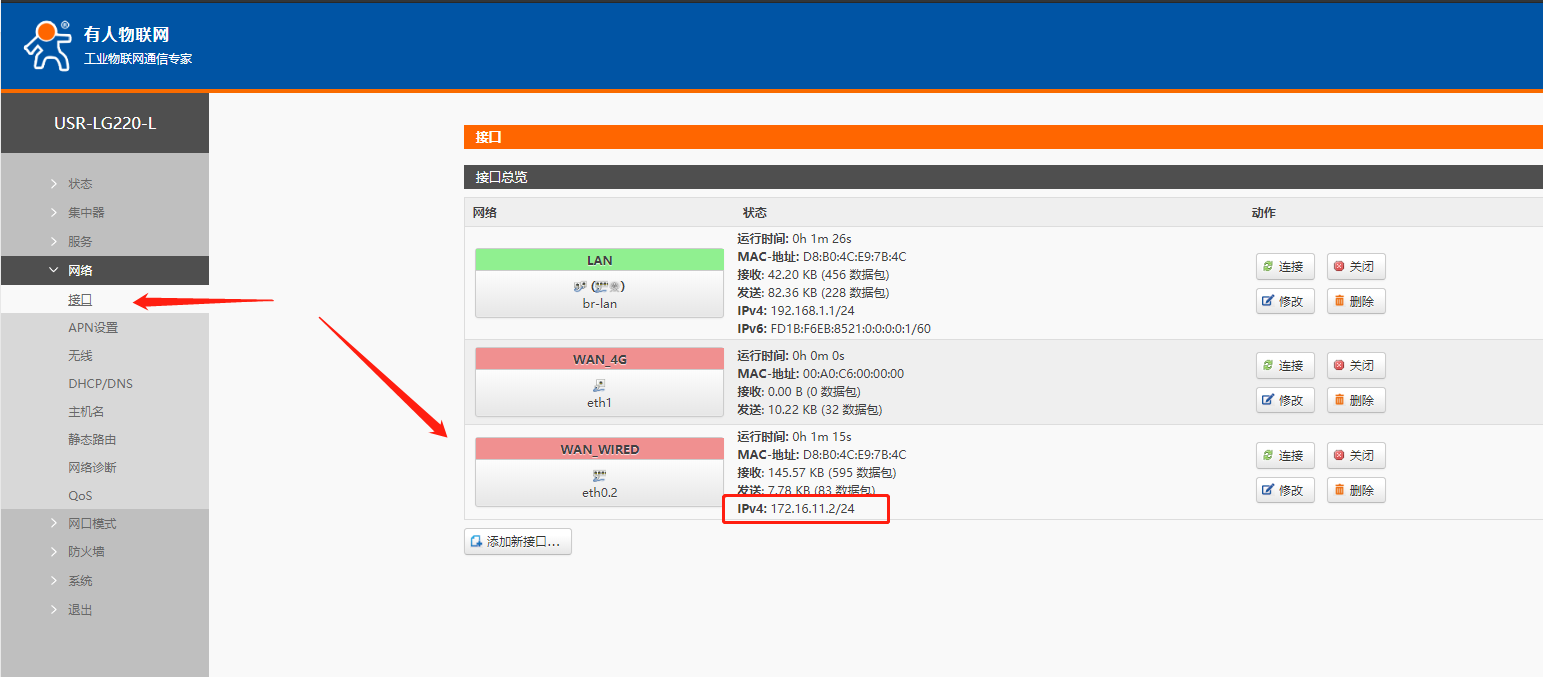

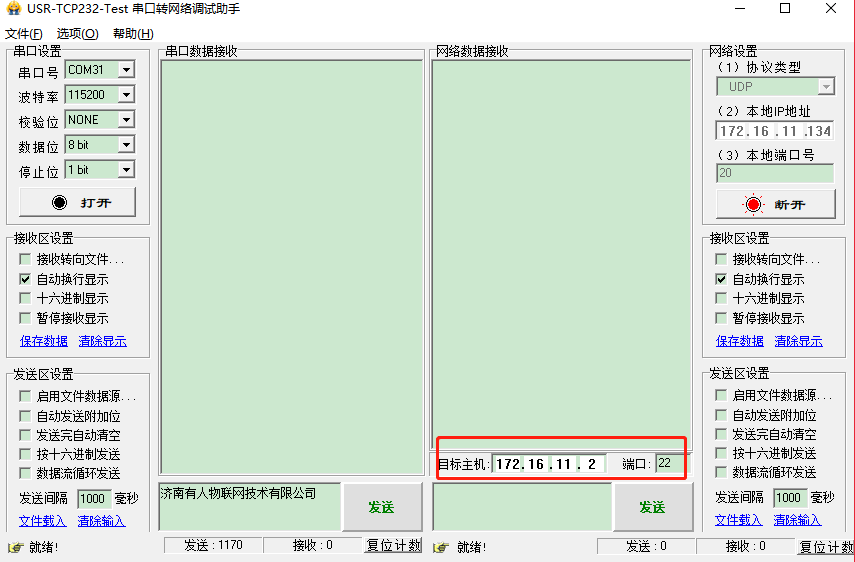

（7）查看集中器網口獲取的IP號，小黃人軟件的目標地址填寫集中器ip與之前設置的集中器本地端口。

四、數據測試

Lora節點串口連接電腦，打開串口，數據下發要遵循集中器與服務器傳輸協議（服務器主動下發）

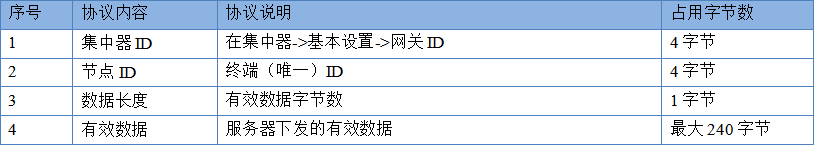

LG220說明書第23頁有上報與下發協議可以參考：http://imbacareer.com.cn/Down/USR-LG220-L_V1.1.2.pdf

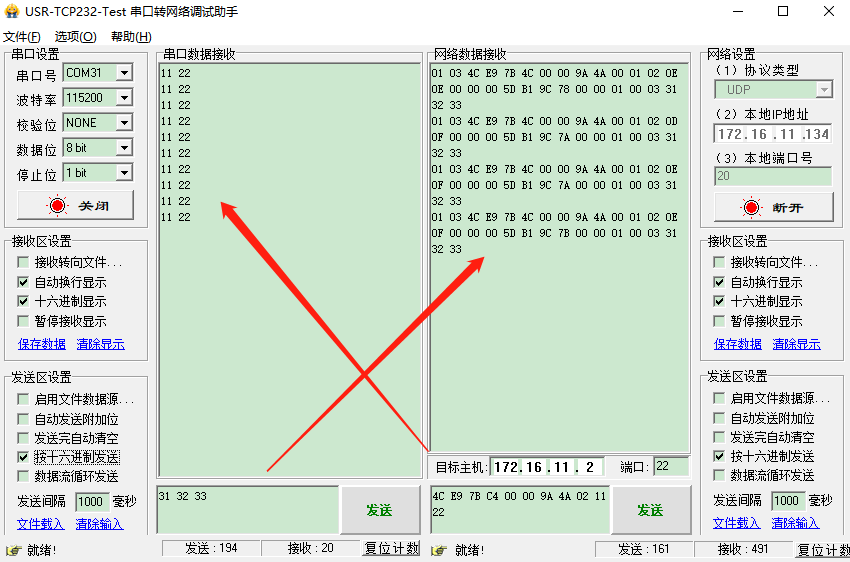

服務器發送數據：4c e9 7b c4 00 00 9a 4a 02 11 22

節點接收有效數據：11 22

集中器上報協議可在集中器說明書第3.2.3章節了解詳情

注意事項：

本文檔使用的服務器主動下發模式，需LG220  V1.1.20以上版本固件才可設置。
