1：需要下載的軟件和說明書

LoRa系列設置軟件：http://imbacareer.com.cn/Download/693.html

TCP232-TES串口及網絡調試助手軟：http://imbacareer.com.cn/Download/27.html

206說明書：http://imbacareer.com.cn/Download/591.html

206軟件設計手冊：http://imbacareer.com.cn/Download/592.html

2：硬件連接

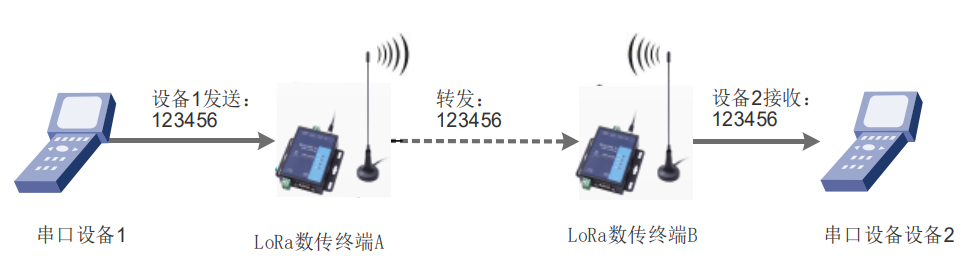

使用RS232串口線分別將LoRa數傳終端A、B接入串口設備（以PC機代替），給LoRa數傳終端裝上天線，然后給LoRa數傳終端上電。

圖1 硬件鏈接

3：LG206參數設置

實現點對點通訊發送方和接收方需滿足 3 個條件： l

速率等級相同（SPD） l

信道一致（CH） l

目標地址相同（ADDR）或為廣播地址（65535）

本例采用如下參數進行設置：

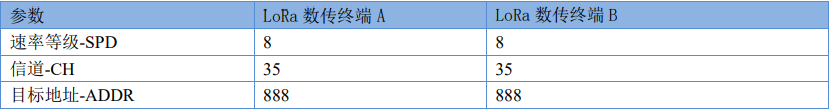

表 1 參數

打開LoRa設置軟件（LG207和LG206-P選擇同一個），依次點擊打開串口(選擇A、B對應的串口號，串口參數：115200,None，8,1,NFC)、進入配置狀態、讀取參數、配置上表中的參數、一鍵設置所有參數，關閉LoRa設置軟件。

圖2 參數設置

注：若提示設置失敗，則重新點擊“一鍵設置所有參數”，再次進行設置；當設置成功后想要再次進行參數修改，需要重新進入配置狀態。

4、透傳測試

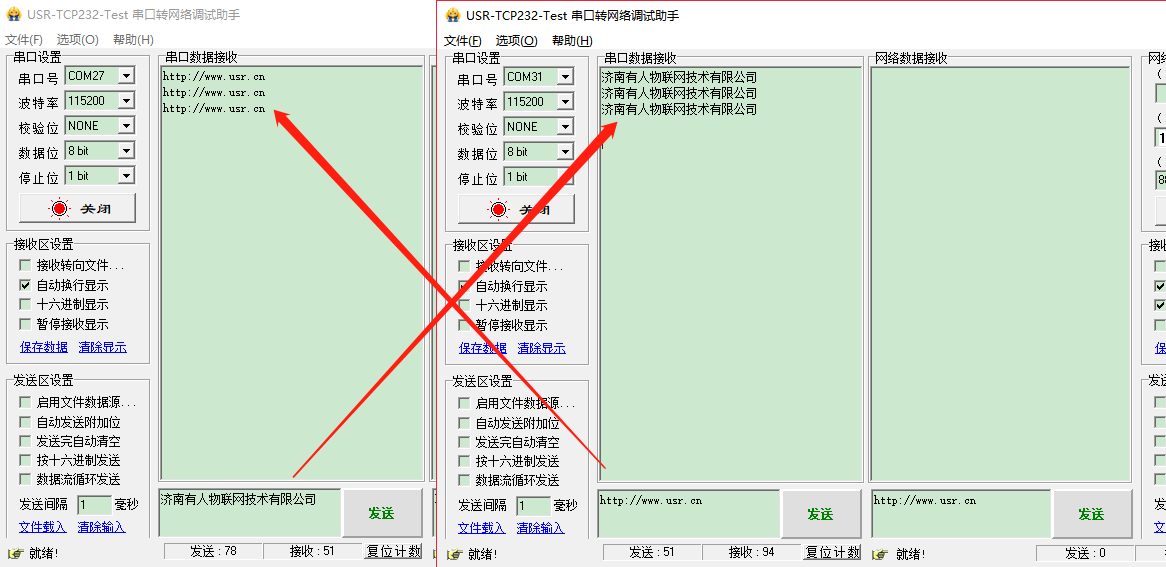

（3）啟動兩個USR-TCP232-Test（模擬串口設備1,2）分別連接LoRa數傳終端A、B的串口，使用串口設備1發送數據串口設備2可接收數據（反之亦然），通信效果如下圖所示：

圖3 數據透傳

5、數據安全

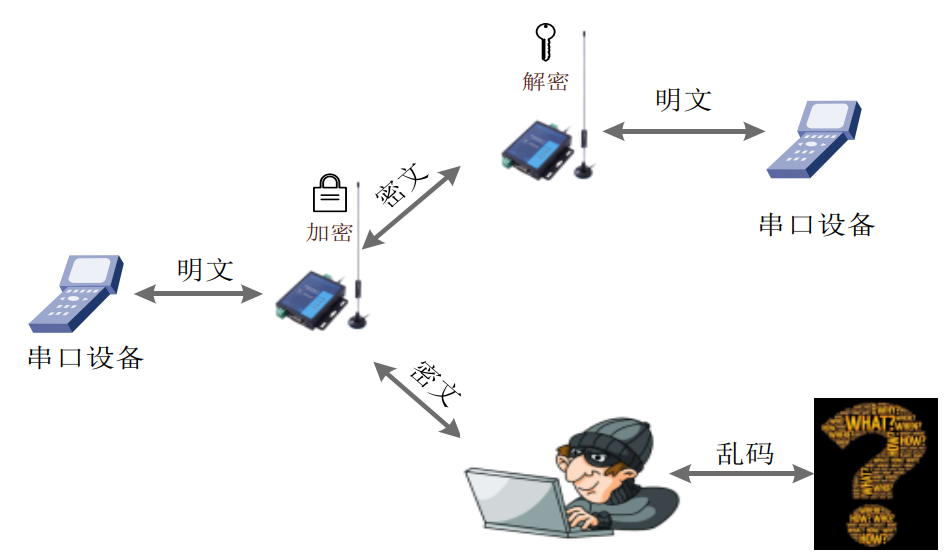

在數據傳輸環節對數據進行加密，使數據傳輸更加安全。加密字可通過 AT+KEY 進行設置，通信的產品都需要設置相同的加密字，為保障數據安全，此加密字只可設置不可查詢。

加密字為16 字節 HEX 字符串 ?

例：AT+KEY=30313233343536373839414243444546

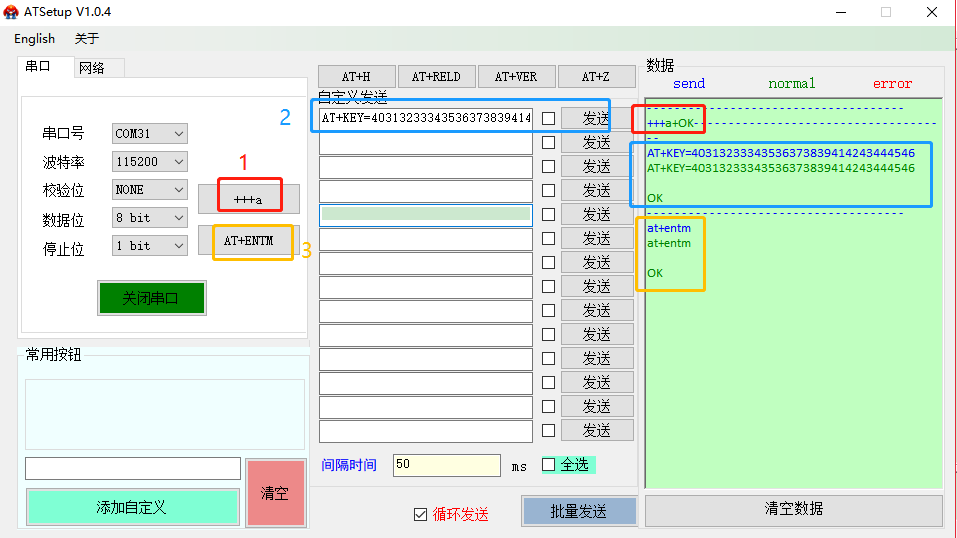

設置該指令可以使用串口調試助手配置：

1. 串口設備給模塊連續發送“+++”，模塊收到“+++”后，會給設備發送一個‘a(chǎn)’。 在發送“+++”之前的打包時間內不可發送任何數據。

2. 當設備接收‘a(chǎn)’后，必須在 3 秒內給模塊發送一個‘a(chǎn)’。

3. 模塊在接收到‘a(chǎn)’后，給設備發送“+OK”，并進入“臨時指令模式”。

4. 設備接收到“+OK”后，知道模塊已進入“臨時指令模式”，可以向其發送 AT 指令，指令會要加回車發送。

5.完成at指令配置后 ，串口設備給模塊發送指令“AT+ENTM”。

6. 模塊在接收到指令后，回顯“+OK”，并回到之前的工作模式。?

也可以使用AT指令配置軟件設置加密，軟件下載地址：http://imbacareer.com.cn/Download/690.html
