1. 下載設置軟件和說明書

設置軟件：http://imbacareer.com.cn/Download/537.html

說明書: http://imbacareer.com.cn/Download/439.html

軟件設計手冊：http://imbacareer.com.cn/Download/440.html

2. 測試

(1) 硬件連接: G781的串口通過USB轉RS232/485接到PC上，LAN口通過網線鏈接到電腦的網口上，用我司提供的適配器供電。

本次通信測試：

實際應用：

(2) 指示燈狀態：

Power亮起：說明供電正常

Work閃爍：說明固件啟動正常，基本可以斷定4G模塊沒有問題

linka亮起：說明成功連接A路服務器

（3）打開網絡共享中心，雙擊對應的網絡適配器，點擊屬性，選擇IPV4，點擊屬性，修改電腦為自動獲取IP，然后點擊確定。（如果電腦本來就是自動獲取IP，這一步可以跳過）點擊詳細信息可以查看到電腦獲取的IP地址：

（4）進入配置網頁

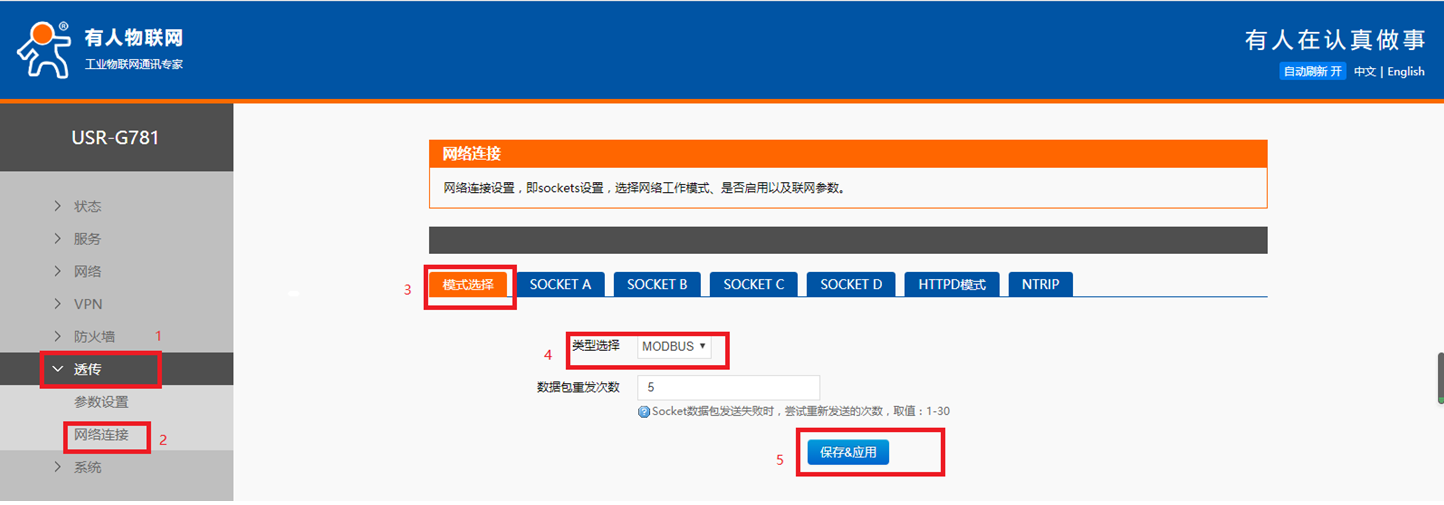

（5）點擊左側的透?jìng)鳌?/span>>網絡參數，在頁面中點擊模式選擇，在類型選擇中選擇MODBUS，然后點擊保存。具體操作步驟如下圖紅色數字所示：

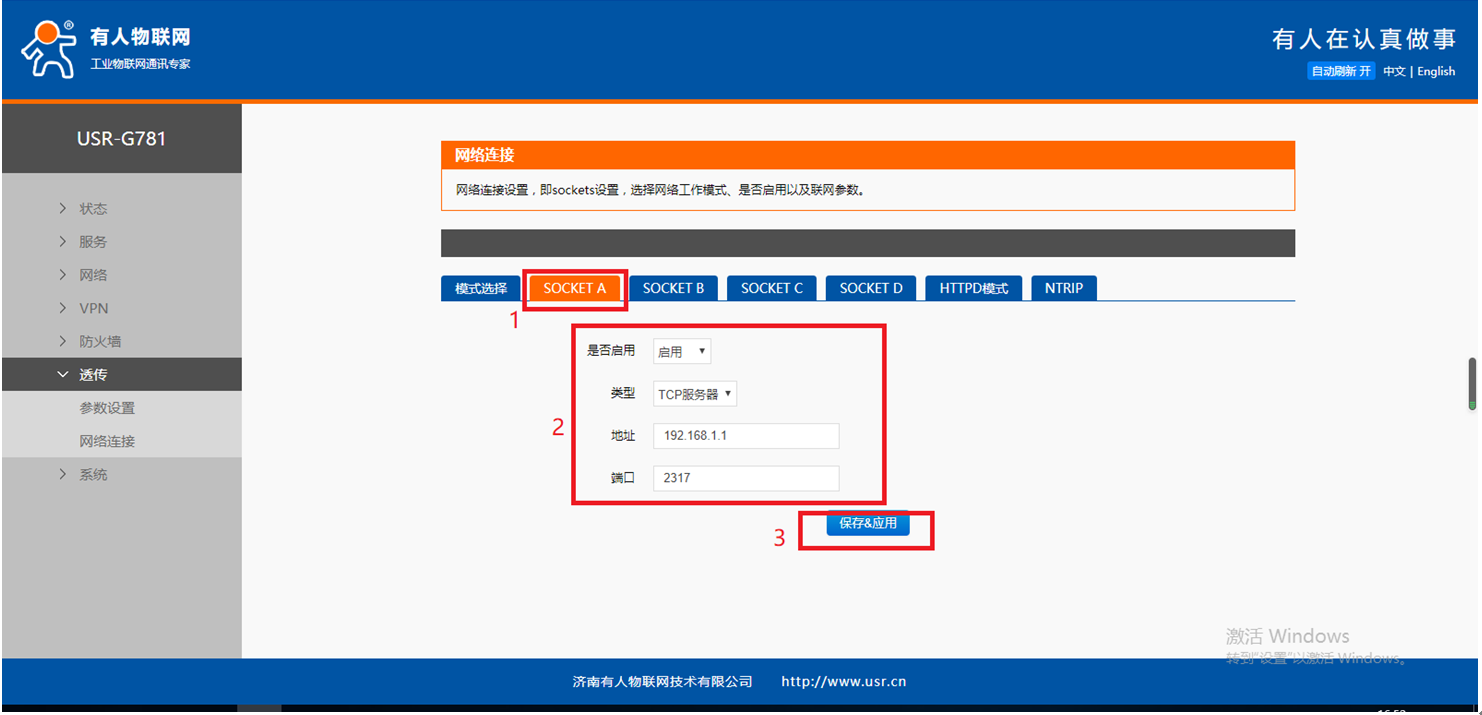

（6）然后點擊SOCKETA按鈕，在相應框內填入下圖中的信息，若信息相同則不需要修改，填完之后選擇保存。具體操作步驟如下圖紅色數字所示：

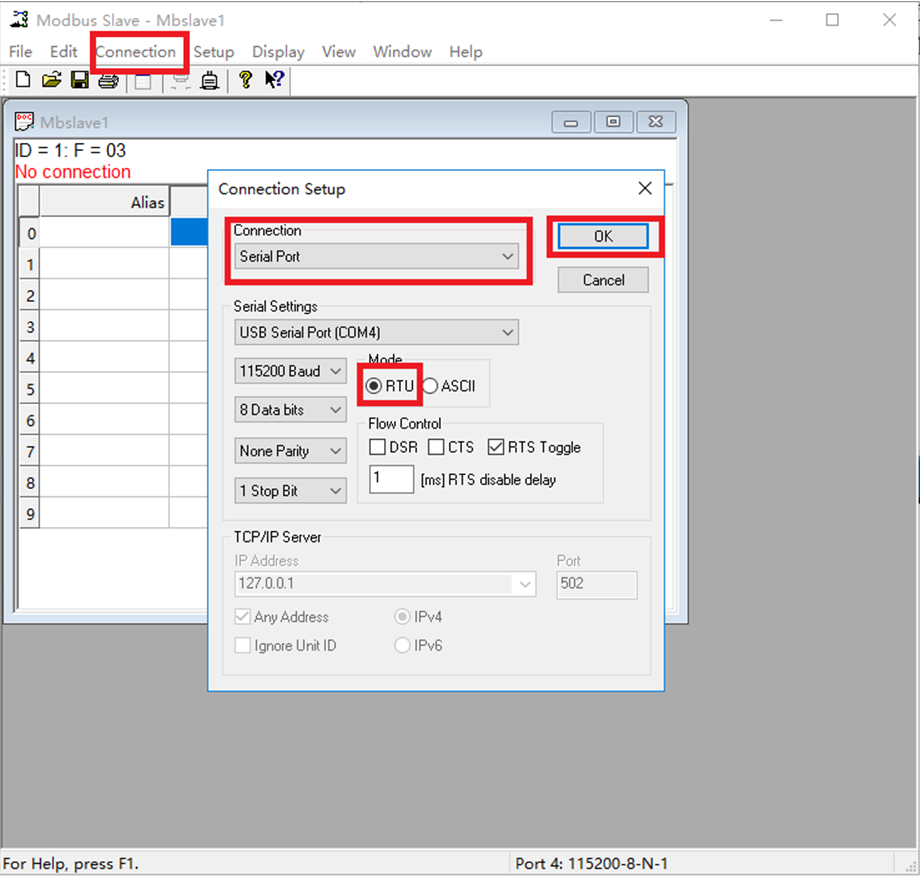

（7）打開modbus slave軟件，點擊Connection按鍵，在菜單中選擇Connect，點擊，出現如下選擇框，按照下圖進行選擇。Connection一欄選擇serial port,串口參數配置成和781的串口參數相同，mode選擇RTU，然后點擊ok。

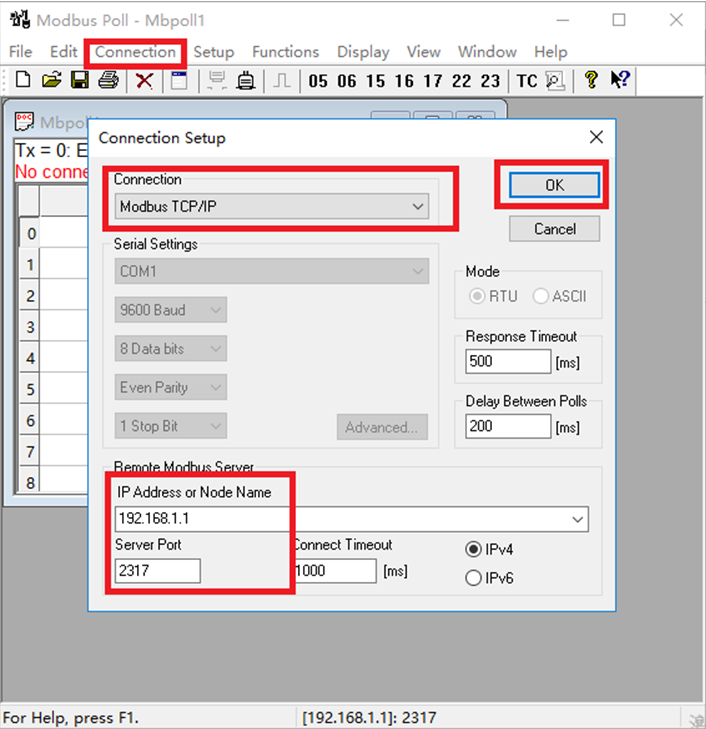

（8）打開modbus poll軟件，點擊Connection按鍵，在選擇框的Connection下選擇Modbus TCP/IP方式，ip地址與端口設置成和781相同的地址，端口，點擊ok

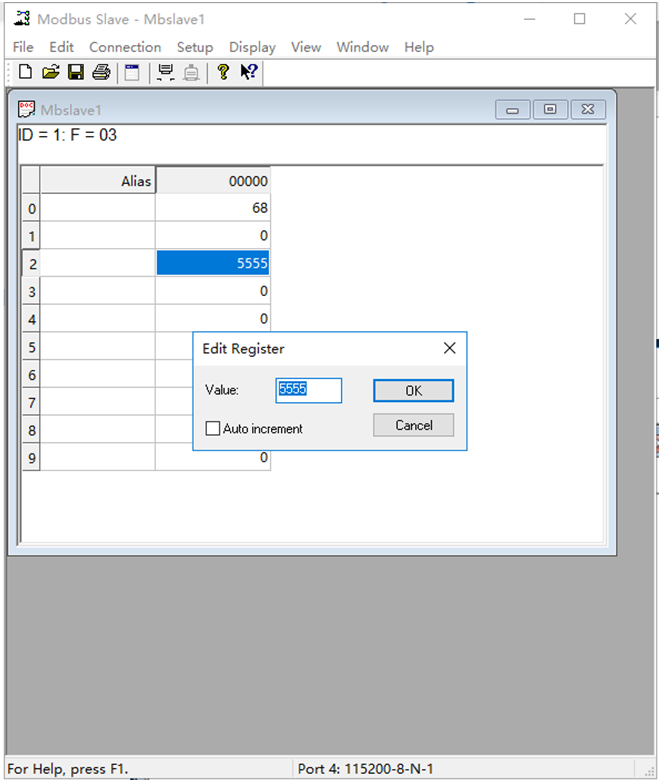

（9）從中軟件修改數據，雙擊數據，在value框中將要修改的數據寫入，點擊ok即可進行修改。（slave和poll軟件中均可進行修改）

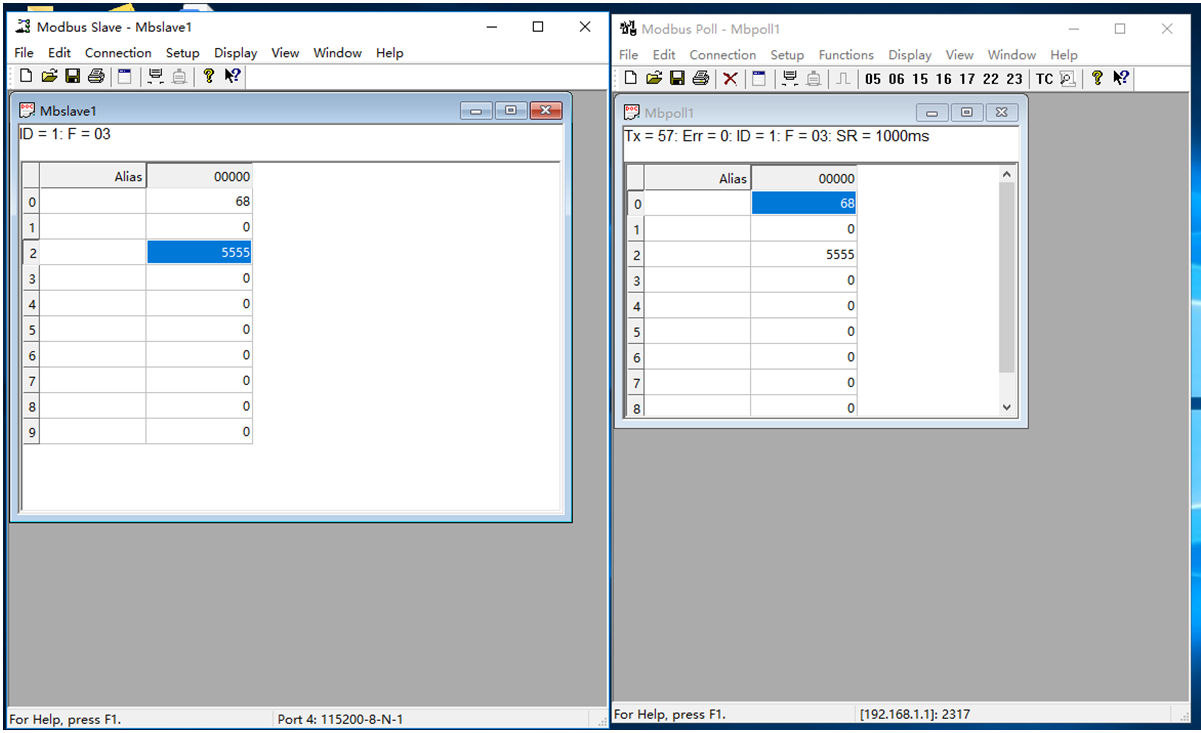

（10）觀察兩個軟件的數據，修改slave中的數據，poll中的相應數據改變。修改poll中的數據，slave中的相應數據改變。通信成功
