1. 下載設置軟件和說明書

設置軟件：http://imbacareer.com.cn/Download/537.html

說明書: http://imbacareer.com.cn/Download/439.html

軟件設計手冊：http://imbacareer.com.cn/Download/440.html

2. 測試

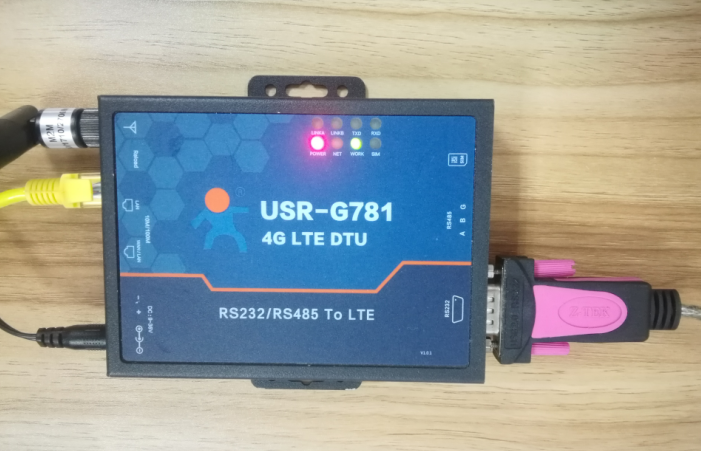

(1) 硬件連接: G781的串口通過USB轉RS232/485接到PC上，LAN口通過網線鏈接到電腦的網口上，用我司提供的適配器供電。

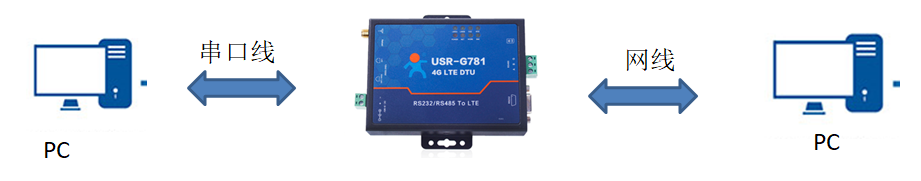

本次通信測試：

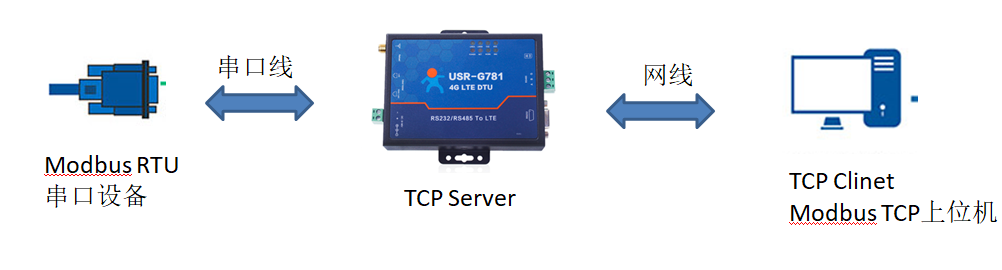

實際應用：

(2) 指示燈狀態：

Power亮起：說明供電正常

Work閃爍：說明固件啟動正常，基本可以斷定4G模塊沒有問題

linka亮起：說明成功連接A路服務器

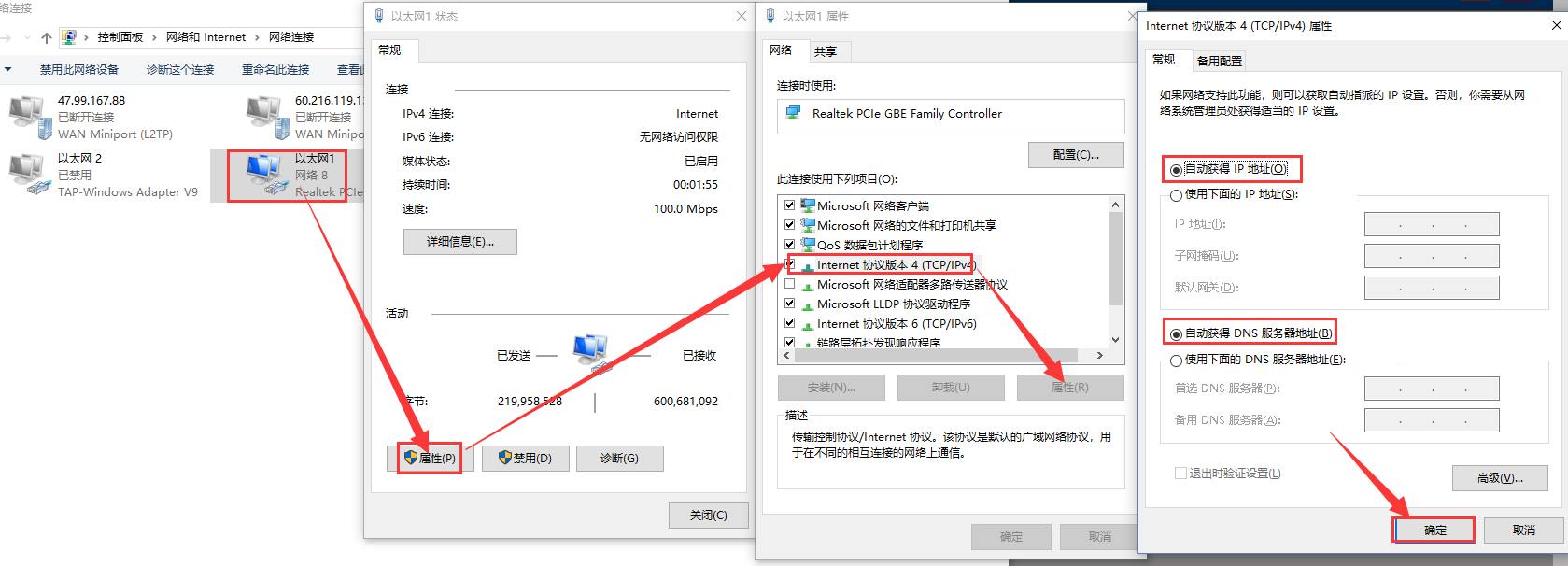

（3）打開網絡共享中心，雙擊對應的網絡適配器，點擊屬性，選擇IPV4，點擊屬性，修改電腦為自動獲取IP，然后點擊確定。（如果電腦本來就是自動獲取IP，這一步可以跳過）點擊詳細信息可以查看到電腦獲取的IP地址：

（4）打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口

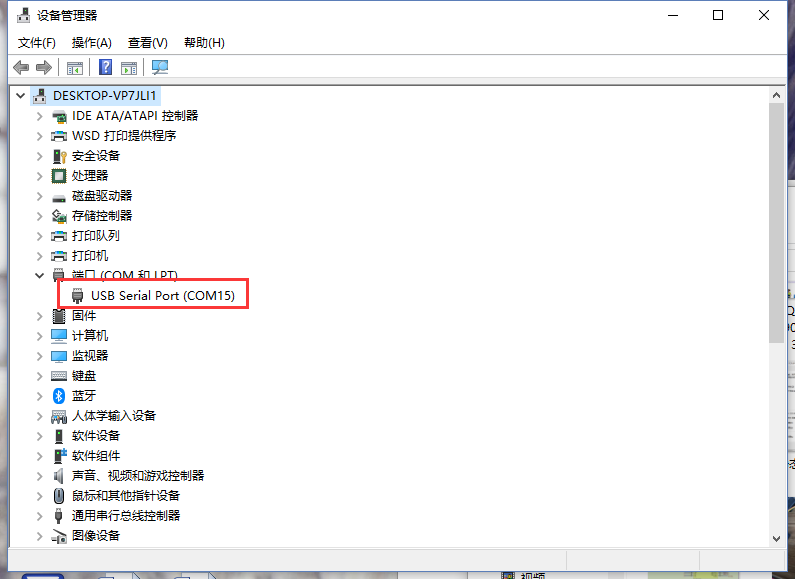

其中串口號可以在電腦的“設備管理器”中查看，見下圖；

波特率等串口參數出廠默認是：115200,n,8,1

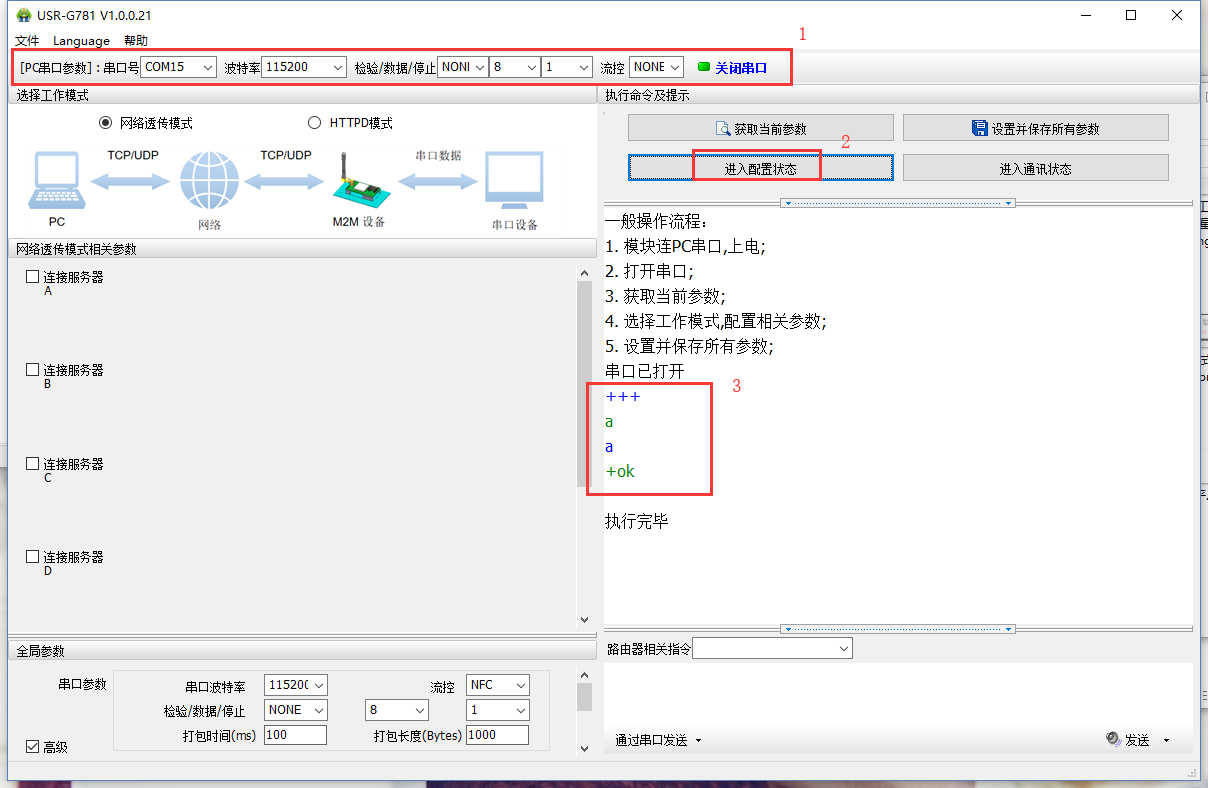

（5）打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的；然后點擊進入通訊狀態，做數據通訊測試。如果不返回+OK的話，請參考（步驟3

注意：只有work指示燈亮起，才能點擊進入配置狀態，否則無效

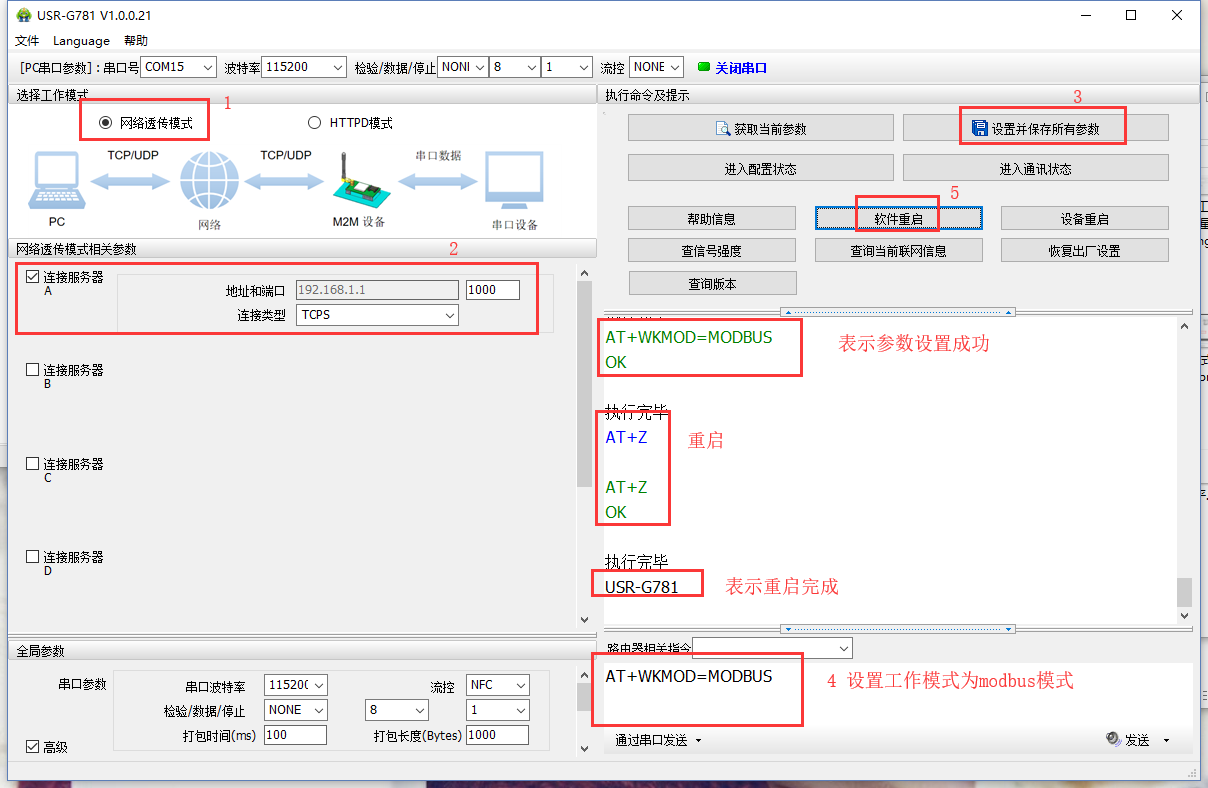

（6）設置參數。設置工作模式為“網絡透?jìng)髂Ｊ健?，勾選鏈接服務器A，設置監聽端口，鏈接類型選擇TCPS，即TCP Server。設置完參數點擊“設置并保存所有參數”，執行完畢后，串口發送AT指令AT+WKMOD=MODBUS，設置工作模式為Modbus模式，指令返回OK后，點擊軟件重啟，待串口打印啟動信息，如“USR-G781”，代表設備重啟完畢。

（7）打開Modbus模擬軟件Modbus poll和Modbus slave。

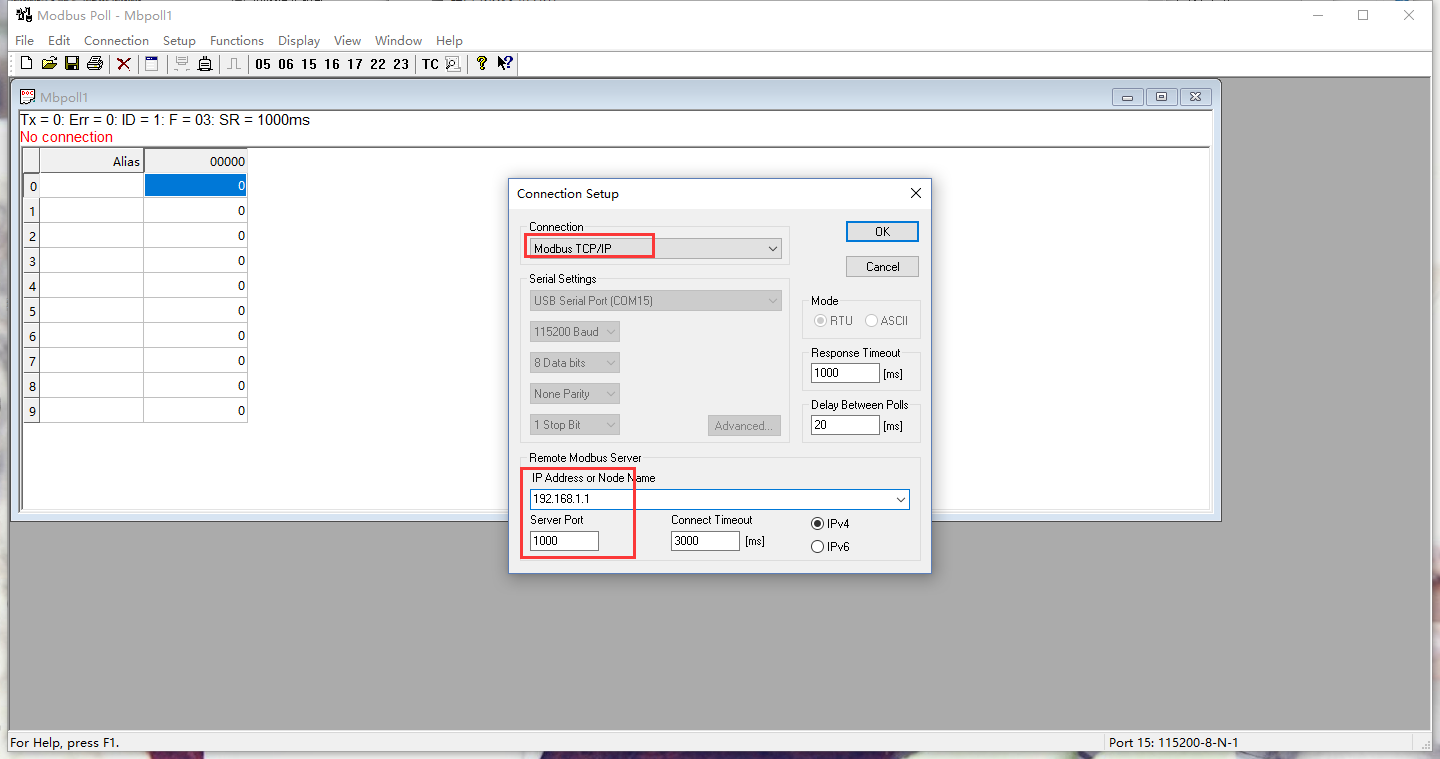

設置Modbus poll，點擊Connection----connect,設置參數如下圖所示，選擇Modbus TCP/IP，填寫對應的服務器的IP192.168.1.1和端口號1000.點擊OK

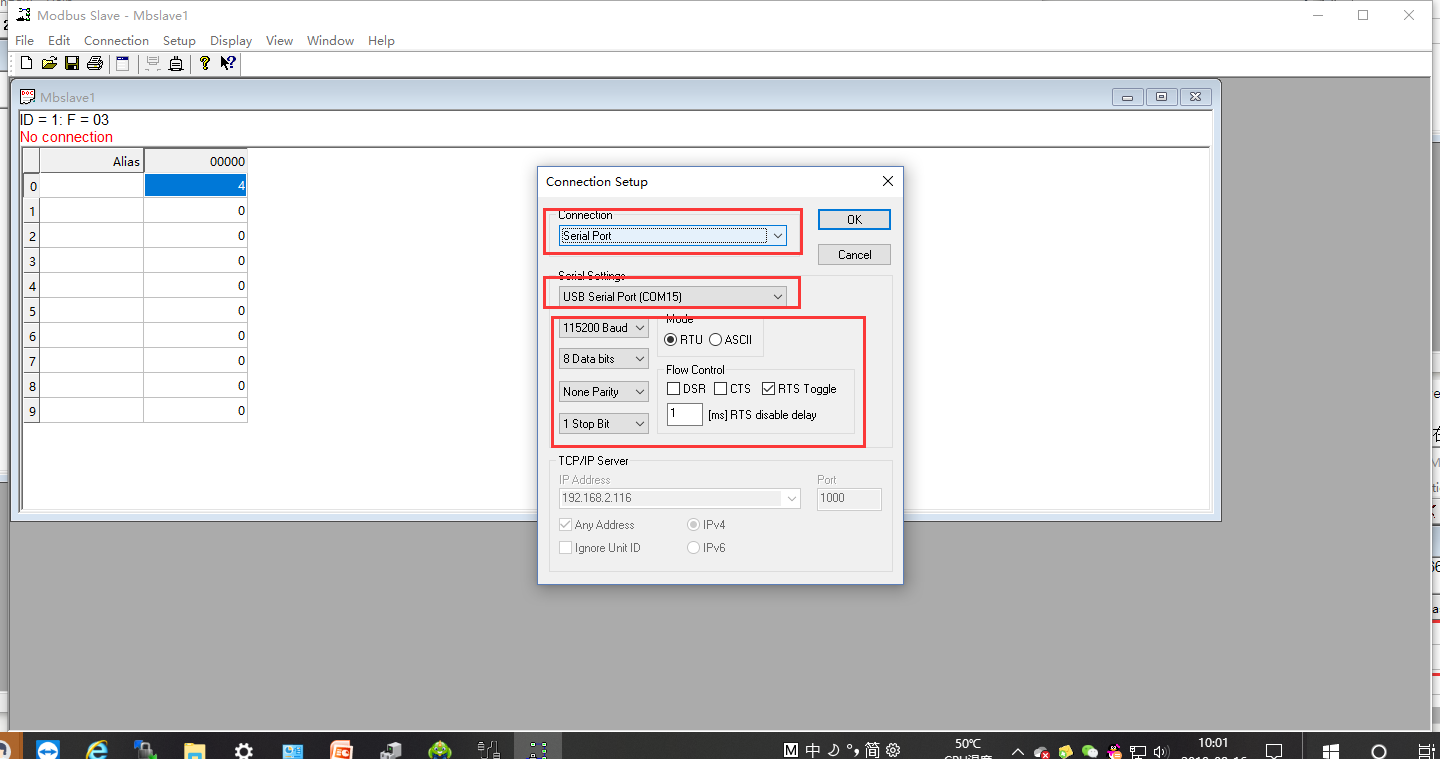

設置modbus slave，點擊Connection----connect,設置參數如下圖所示，選擇對應的串口參數并點擊OK（注意先將設置軟件關閉串口）。

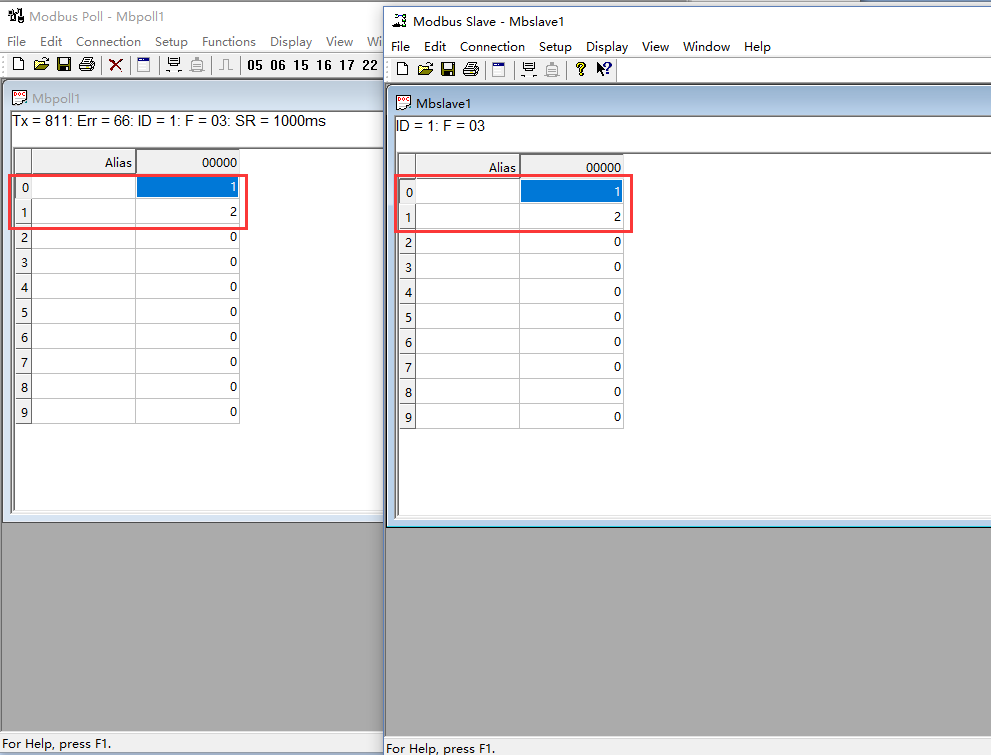

（8）數據通信。在Modbus slave軟件中修改對應寄存器的值，在Modbus poll軟件中會對應自動讀取到改變后的值。

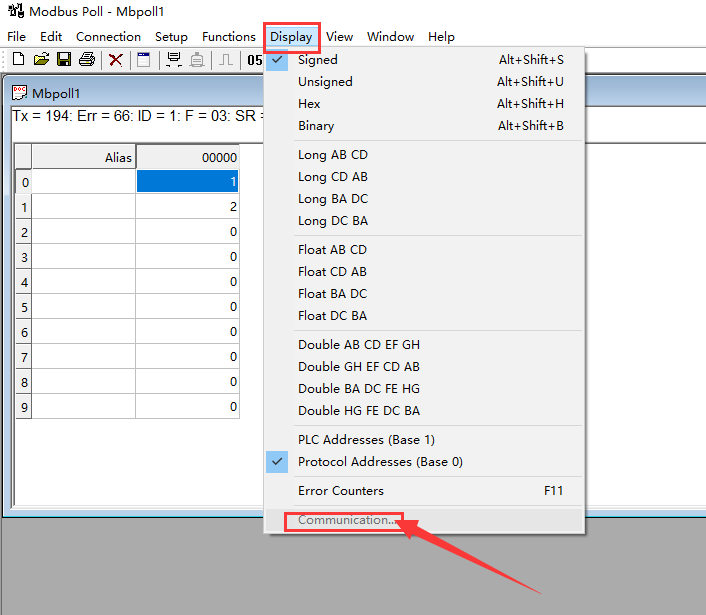

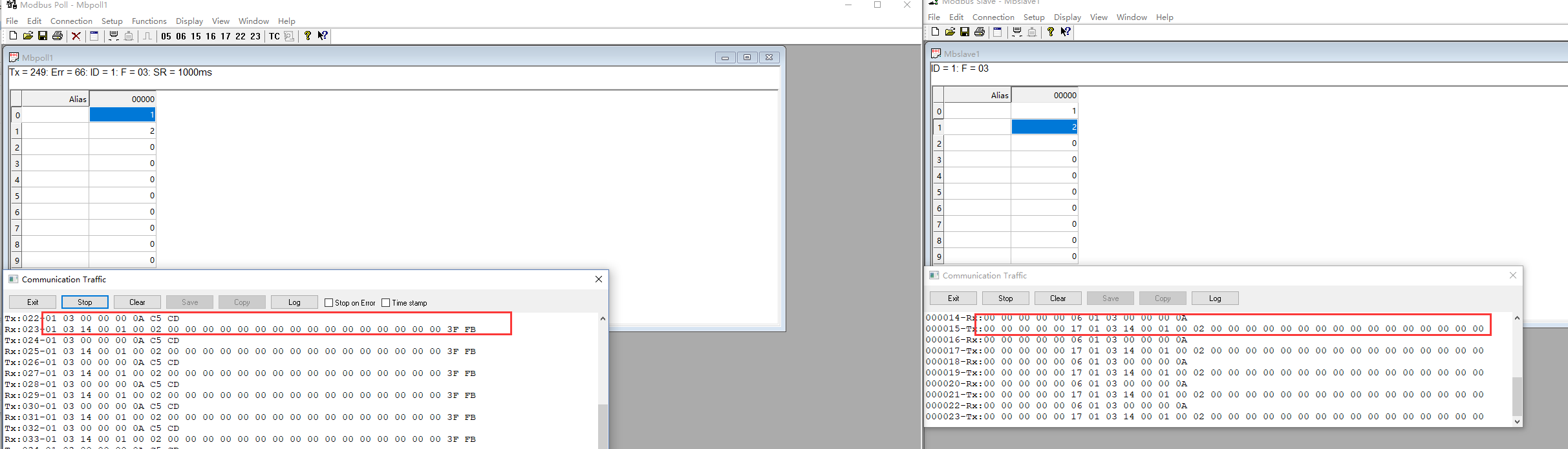

（9）點擊Display---Communication…，打開數據監控界面，可以看到，串口端的modbus RTU格式的數據傳輸?shù)骄W(wǎng)絡端變成了Modbus TCP格式的

3、 點擊進入配置狀態，沒有收到+OK,只有3個+++

原因：1>先前有修改過串口參數，所以應該用新的串口參數打開串口

   2>連接電腦和DTU的串口線有問題或者接觸不良

解決：

1>DTU出廠默認的串口參數是115200,n,8,1;確定打開串口的參數沒有問題

2>如果修改過串口參數，并且忘記了新的參數，那在上電狀態下，按住reload按鍵6s松開，恢復出廠設置，然后用（4）中的參數重新進入

3>確定串口線和DTU/模塊連接沒有松動或者接觸不良

4>如果還是不行，就換根USB轉RS232/485串口線試試(能解決很多問題)

5>如果還是不行，將硬件接線拍照給技術支持看看
