USR-N720-C1連接MQTT服務器示例

一、資料下載

USR-N720-C1說明書下載鏈接：http://imbacareer.com.cn/Download/1493.html

USR-N720-C1規格書下載鏈接：http://imbacareer.com.cn/Download/1494.html

MQTTfx 軟件，可以百度下載。

二、硬件連接

1、所需物品

USR-N720-C1 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-N720-C1的第一個485串口，接USB-RS485串口線，串口線的A接A1，B接B1。USB-RS485串口線的USB插到電腦USB口，然后產品接12V電源適配器上電。

USR-N720-C1的網口，用網線和電腦直連。

3、查看端口

電腦打開計算機，設備管理器，點擊端口，查看USR-N720-C1的USB-RS485串口線的COM口號，是COM10。

4、電腦本地網卡設置

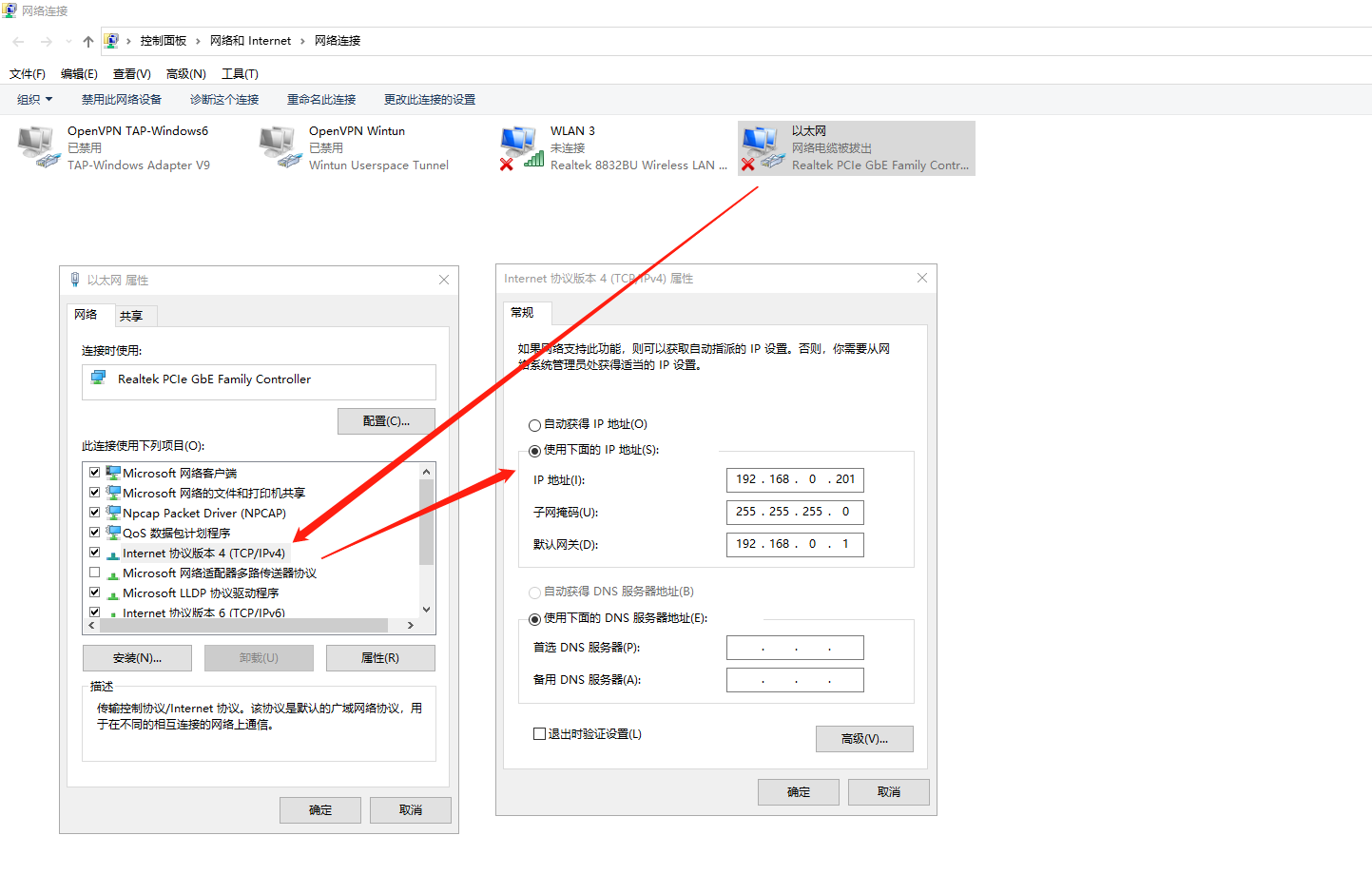

電腦打開控制面板，點擊更改適配器設置，點擊有線網卡，右擊，點擊屬性，點擊IPv4，USR-N720-C1默認IP是192.168.0.7，電腦有線網卡設置同網段的靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1

三、USR-N720-C1參數設置

1、登錄網頁

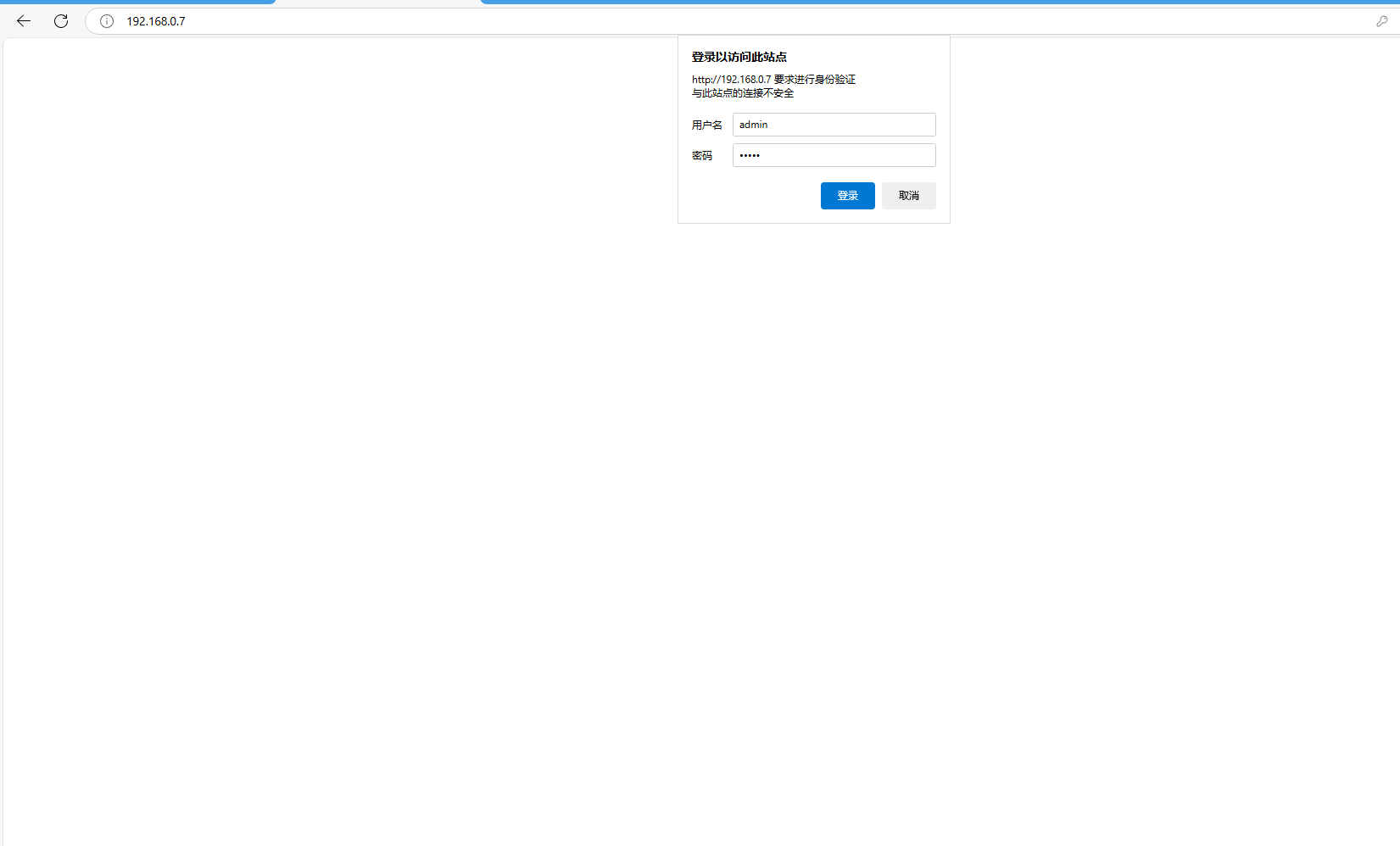

瀏覽器輸入192.168.0.7，登錄用戶名和密碼都是admin

2、網絡查看網絡設置

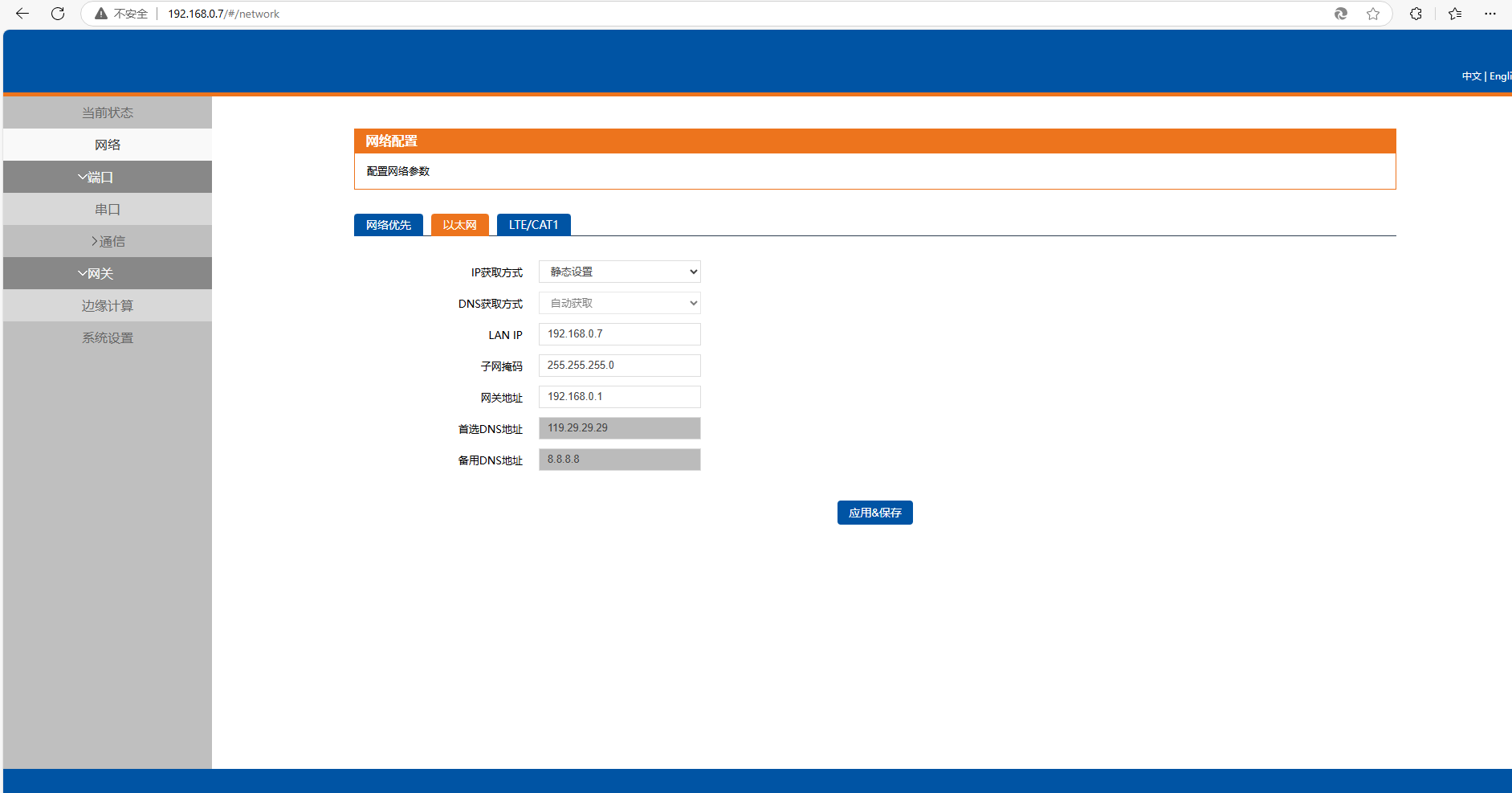

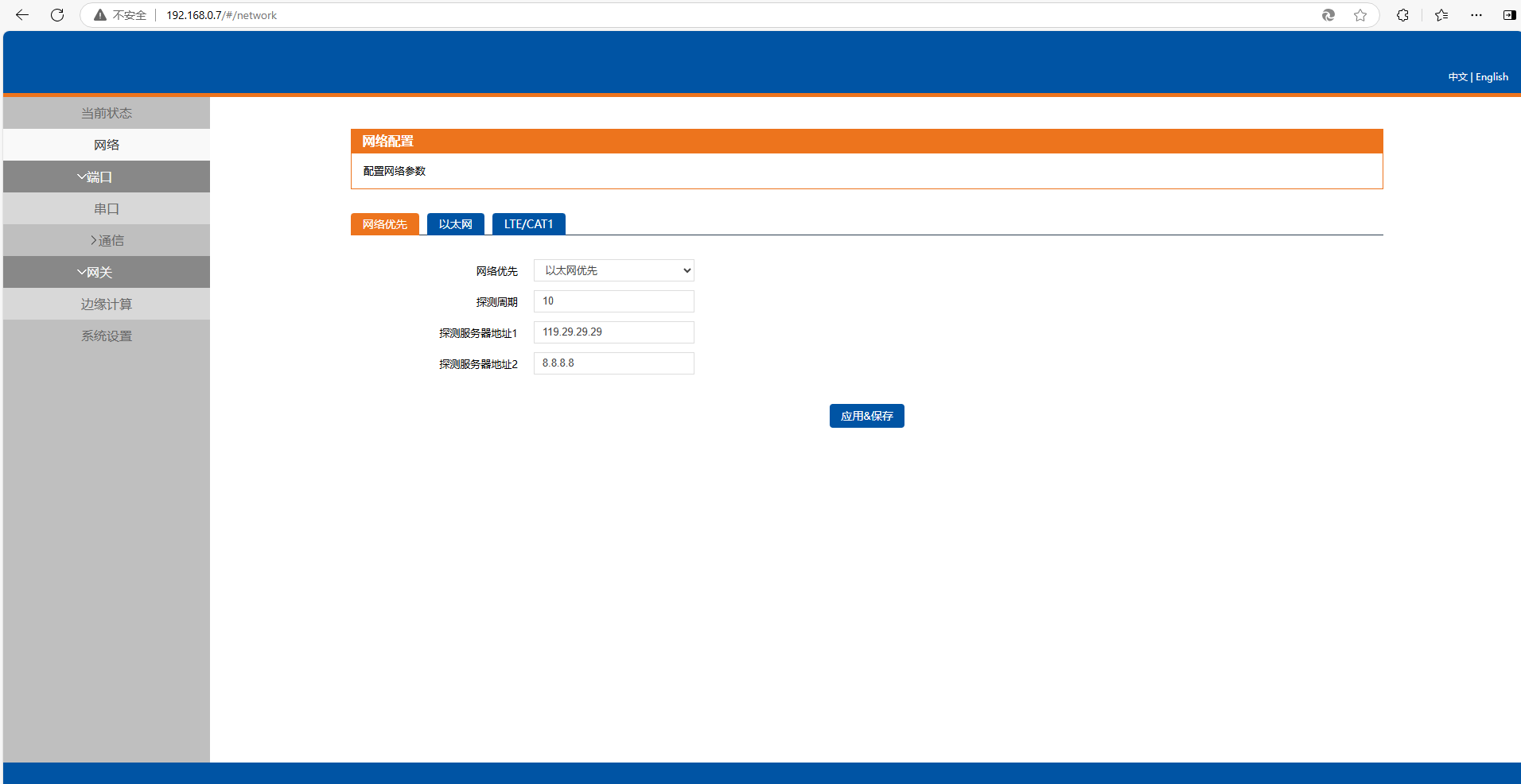

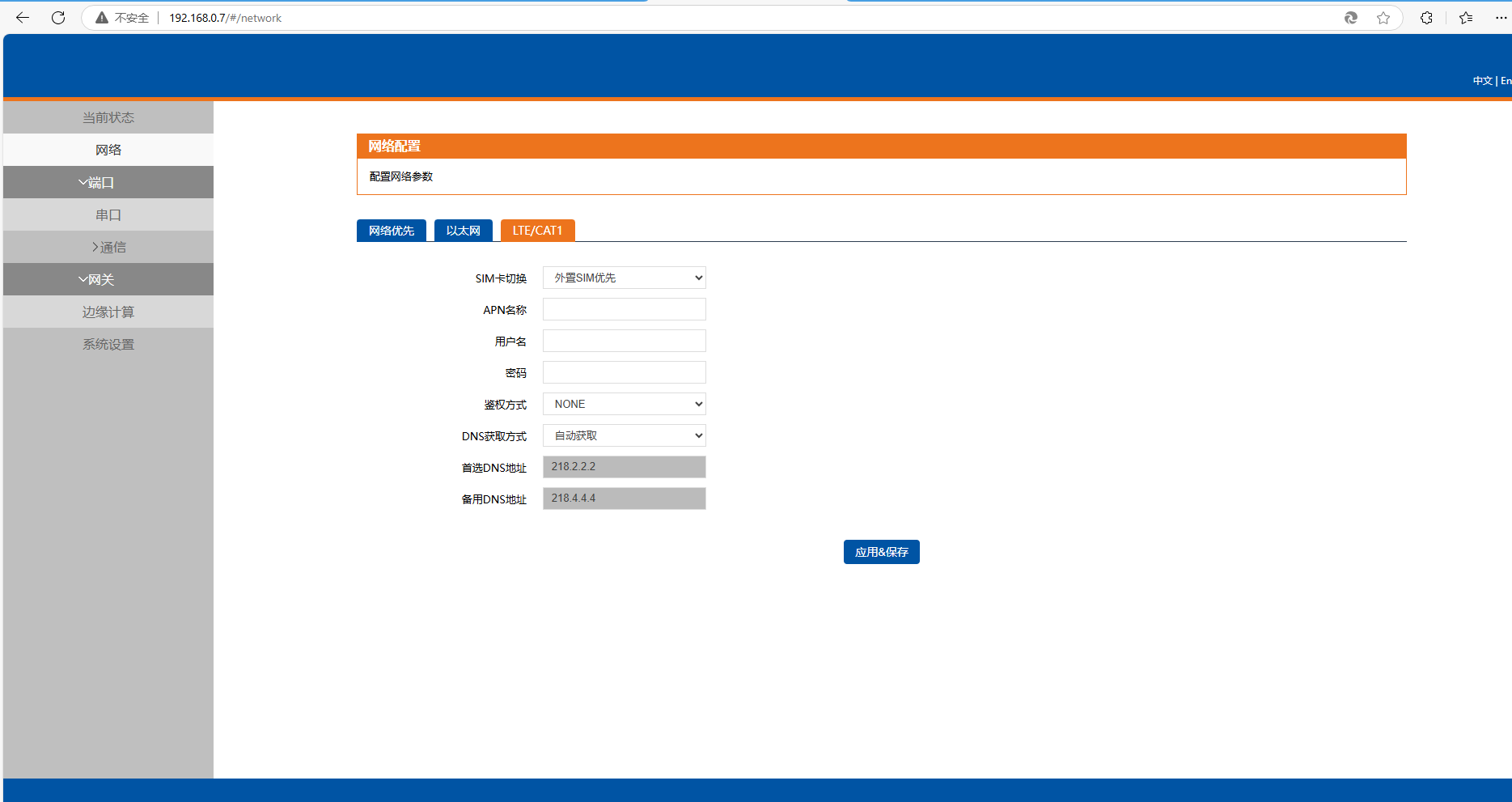

網頁，點擊網絡，可以切換N720聯網方式。

3、端口查看串口參數

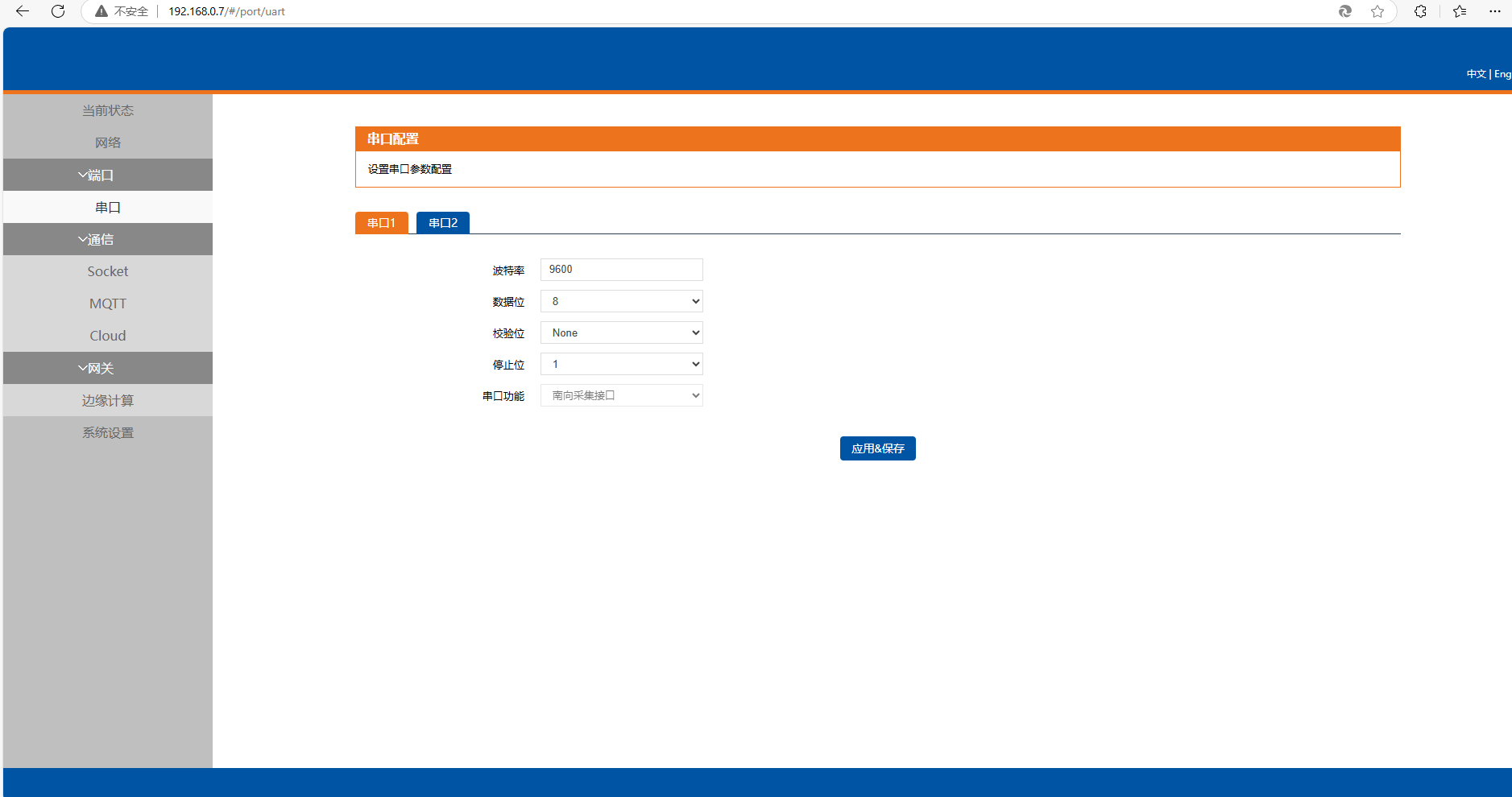

點擊端口，串口，可以查看串口1默認串口參數，波特率是9600。

4、通信設置，開啟MQTT

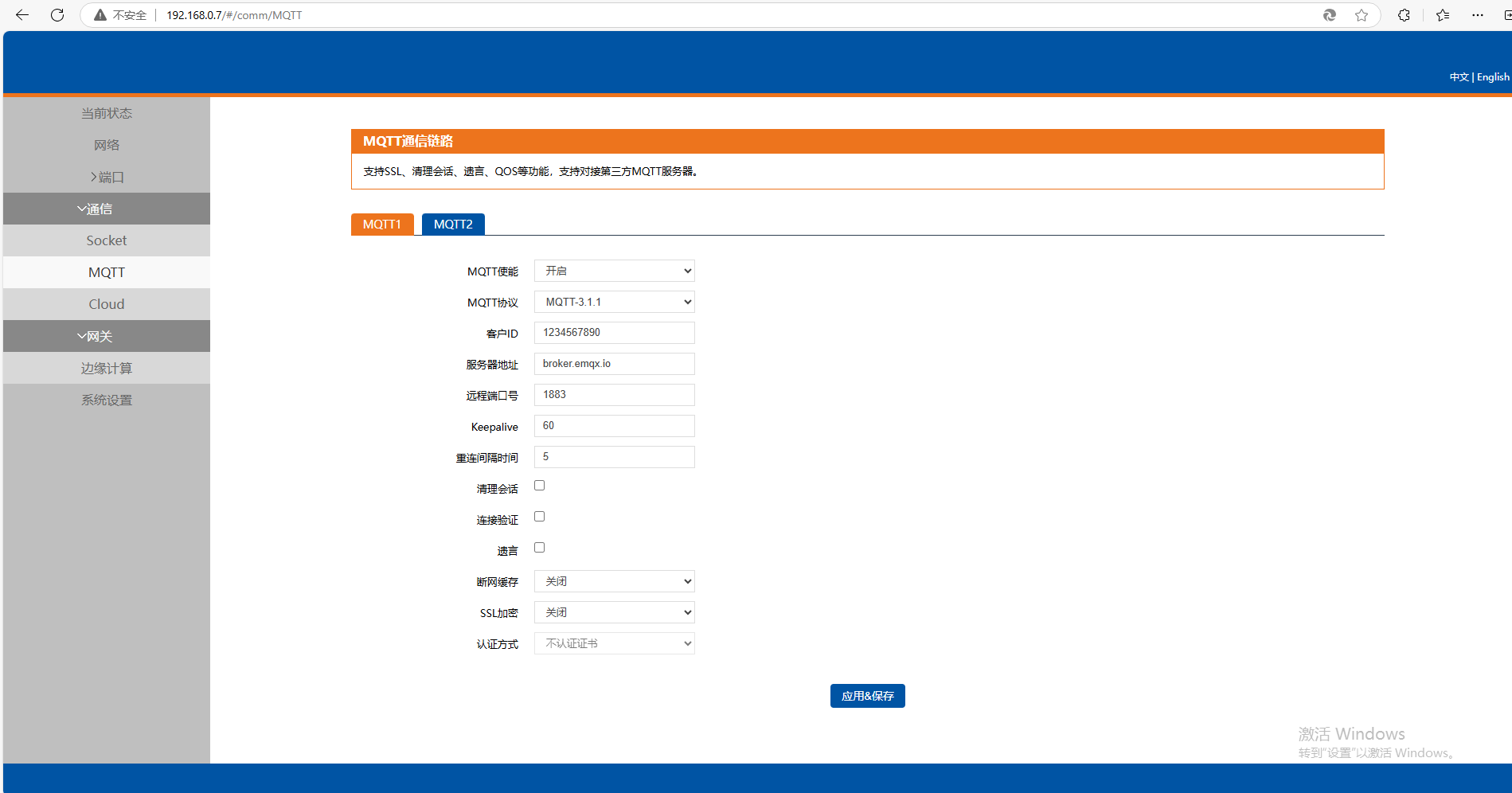

網頁，點擊通信，點擊MQTT,MQTT1的MQTT使能開啟。

客戶ID自定義，1234567890

服務器地址，填MQTT服務器地址

遠程端口號，填MQTT服務器端口

點擊應用&保存。

5、網關設置，開啟邊緣計算

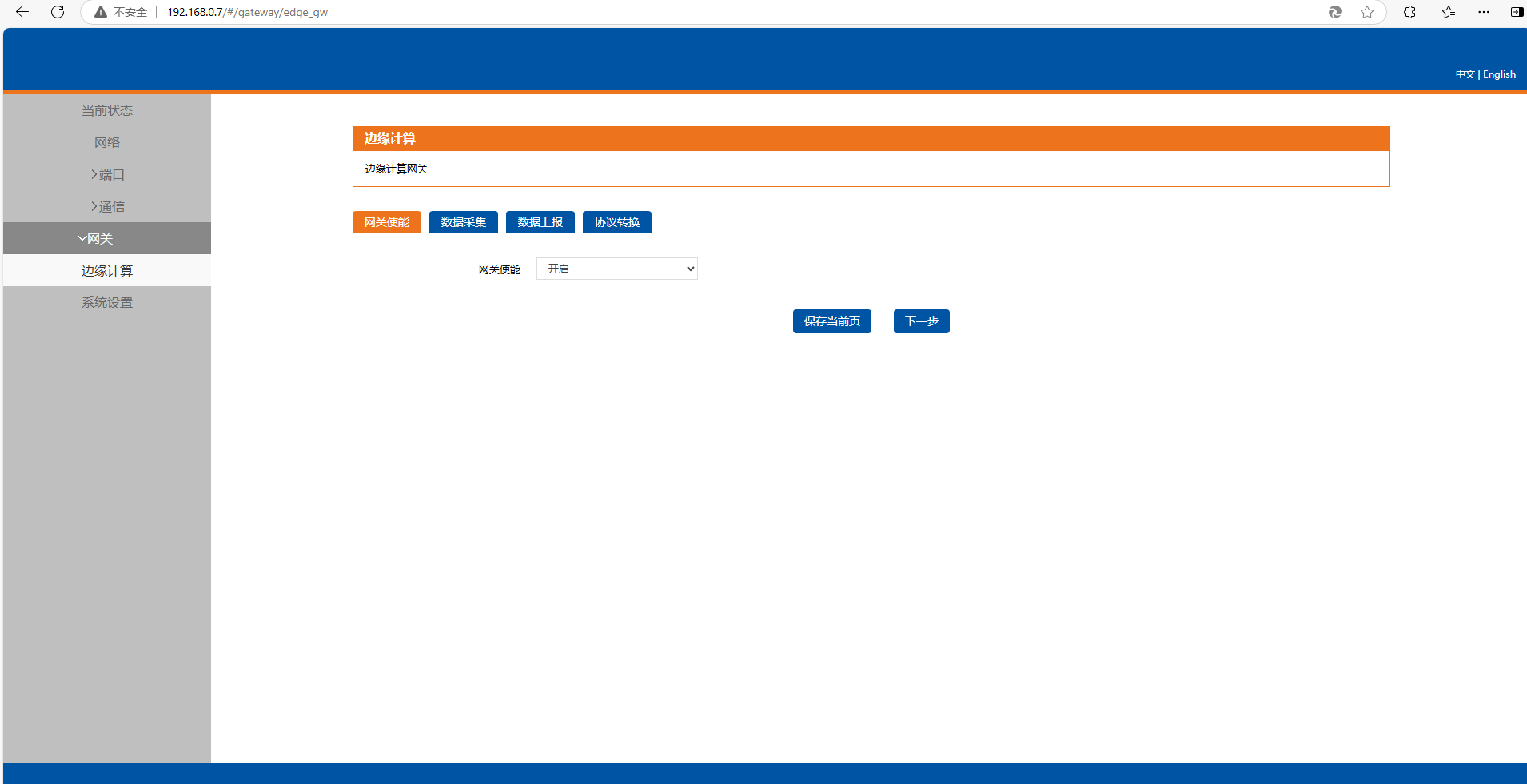

網頁，點擊網關，點擊邊緣計算，網關使能開啟，點擊保存當前頁，繼續配置，最后重啟。

6、邊緣計算，數據采集設置

（1）添加從機

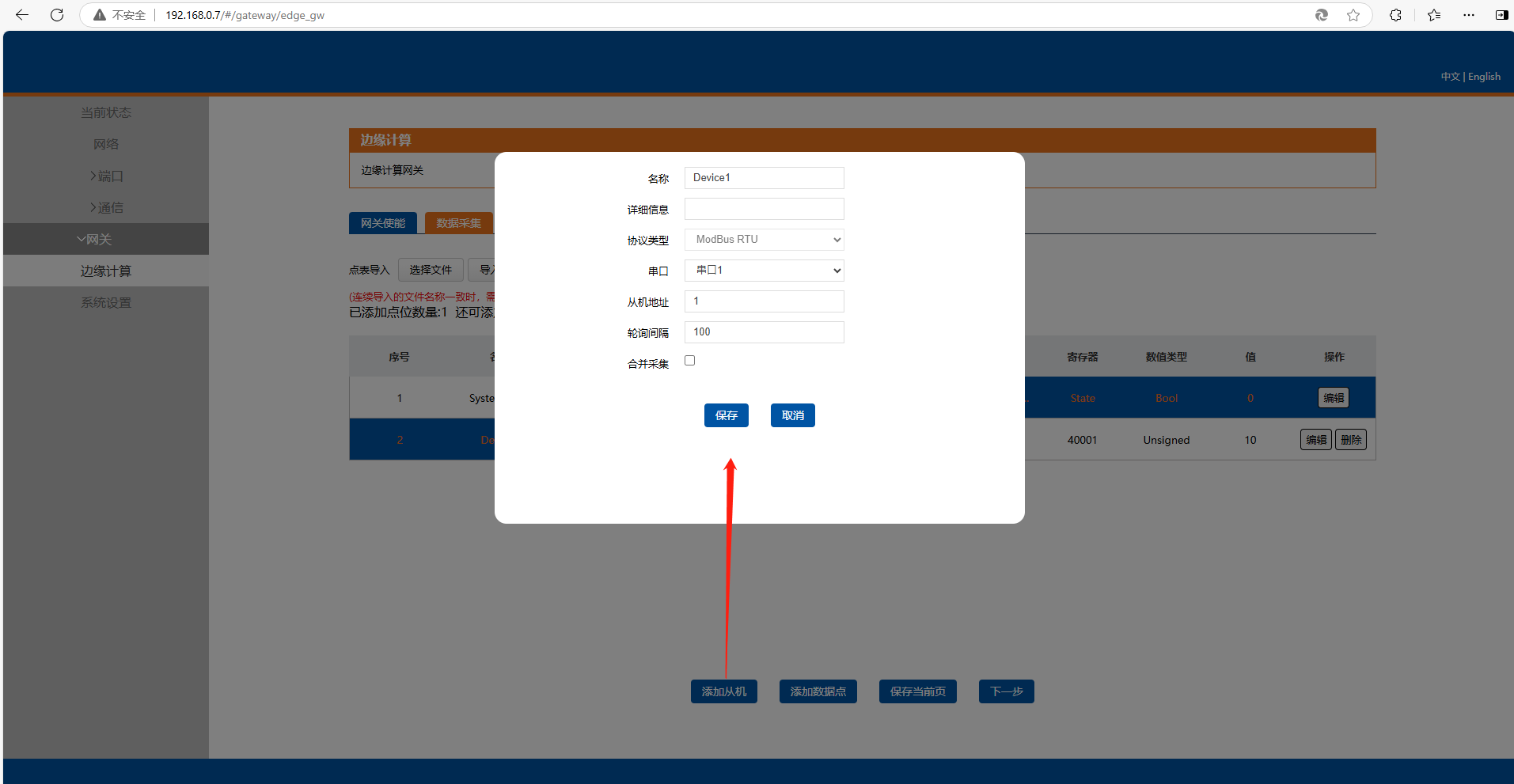

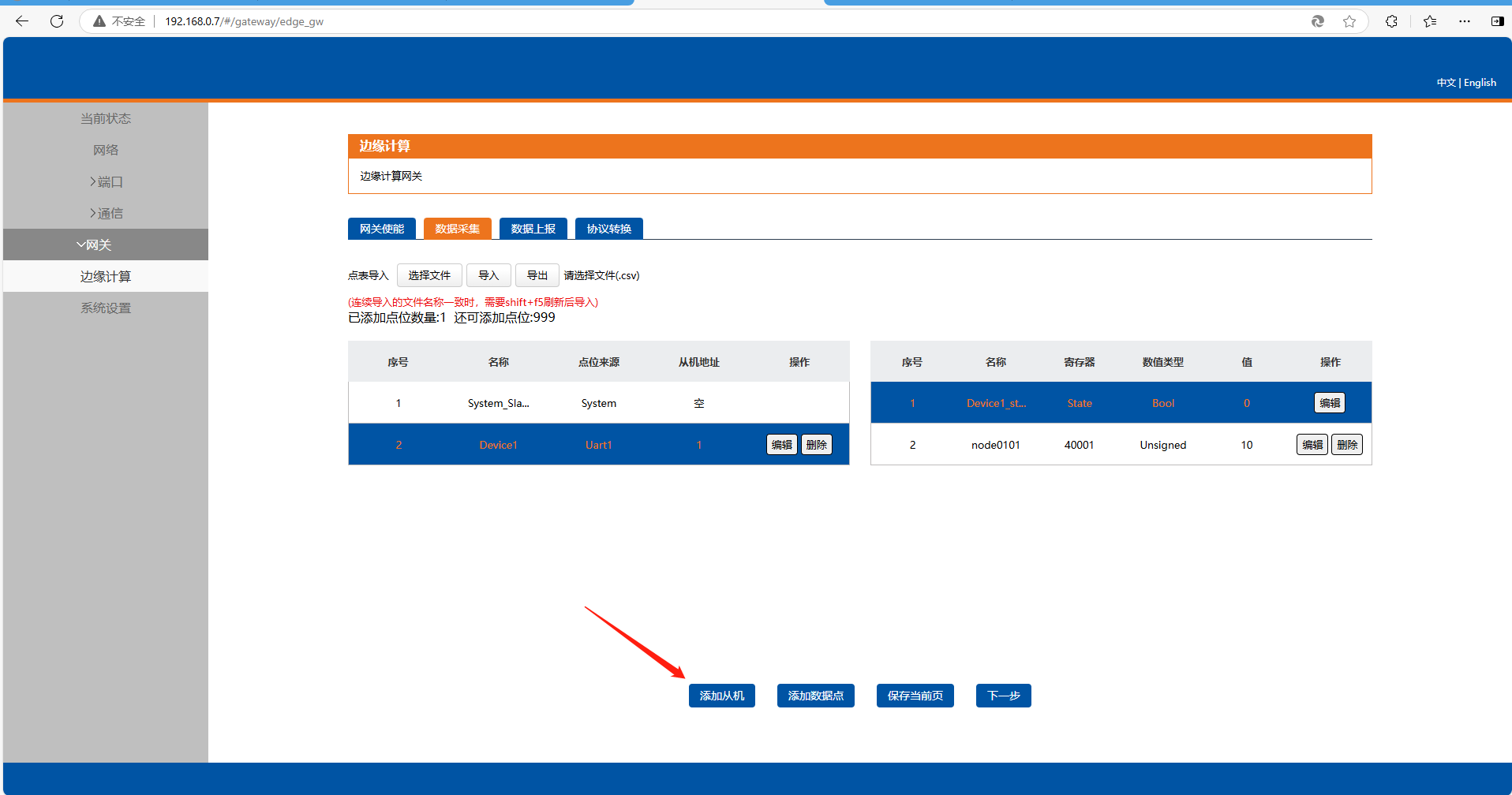

點擊數據采集，點擊添加從機。

輸入從機名稱Device1，協議類型選擇Modbus RTU，串口選擇串口1，從機地址1，點擊保存。

（2）添加數據點

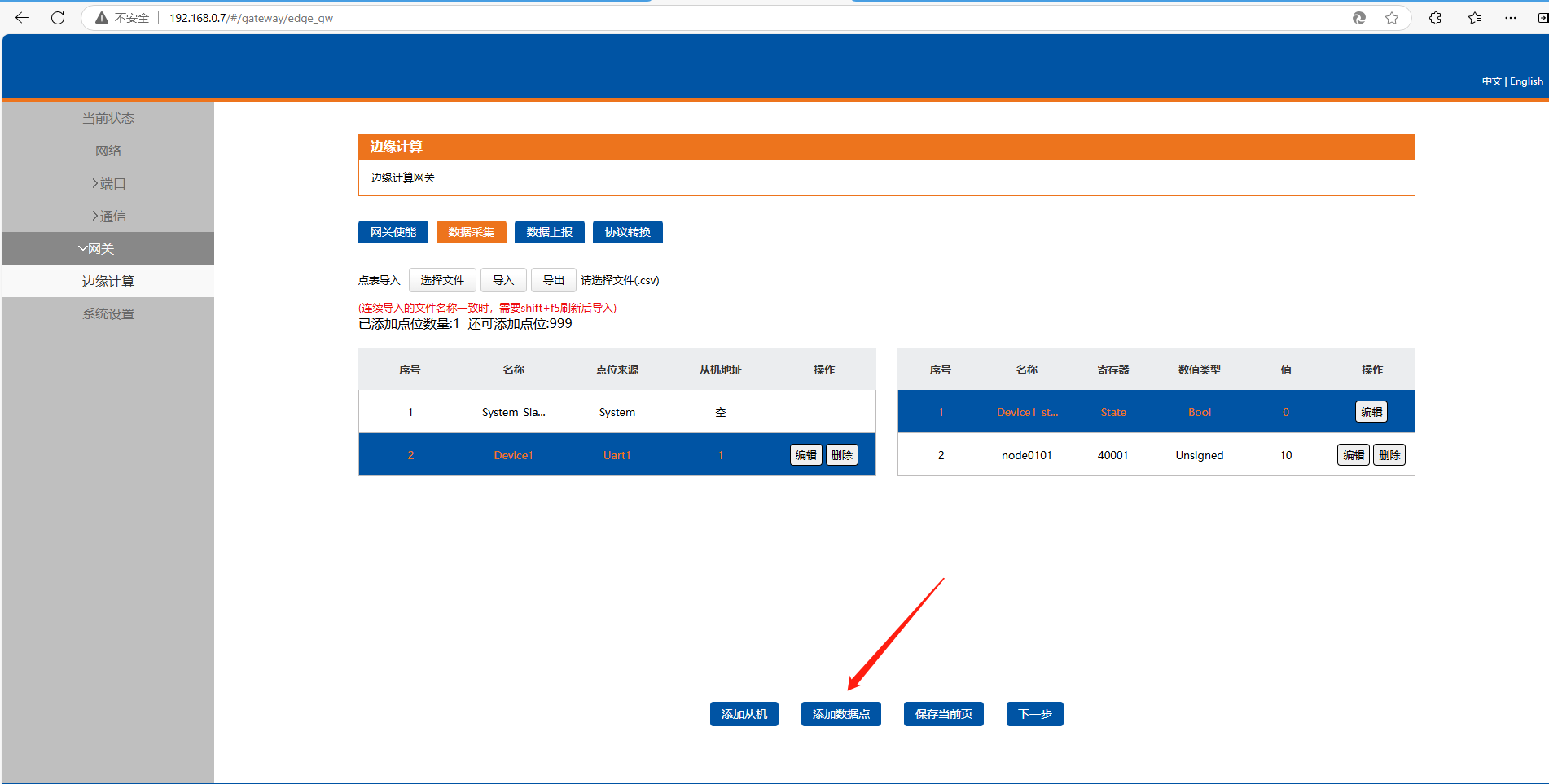

點擊添加數據點，先添加寄存器地址0的數據點。

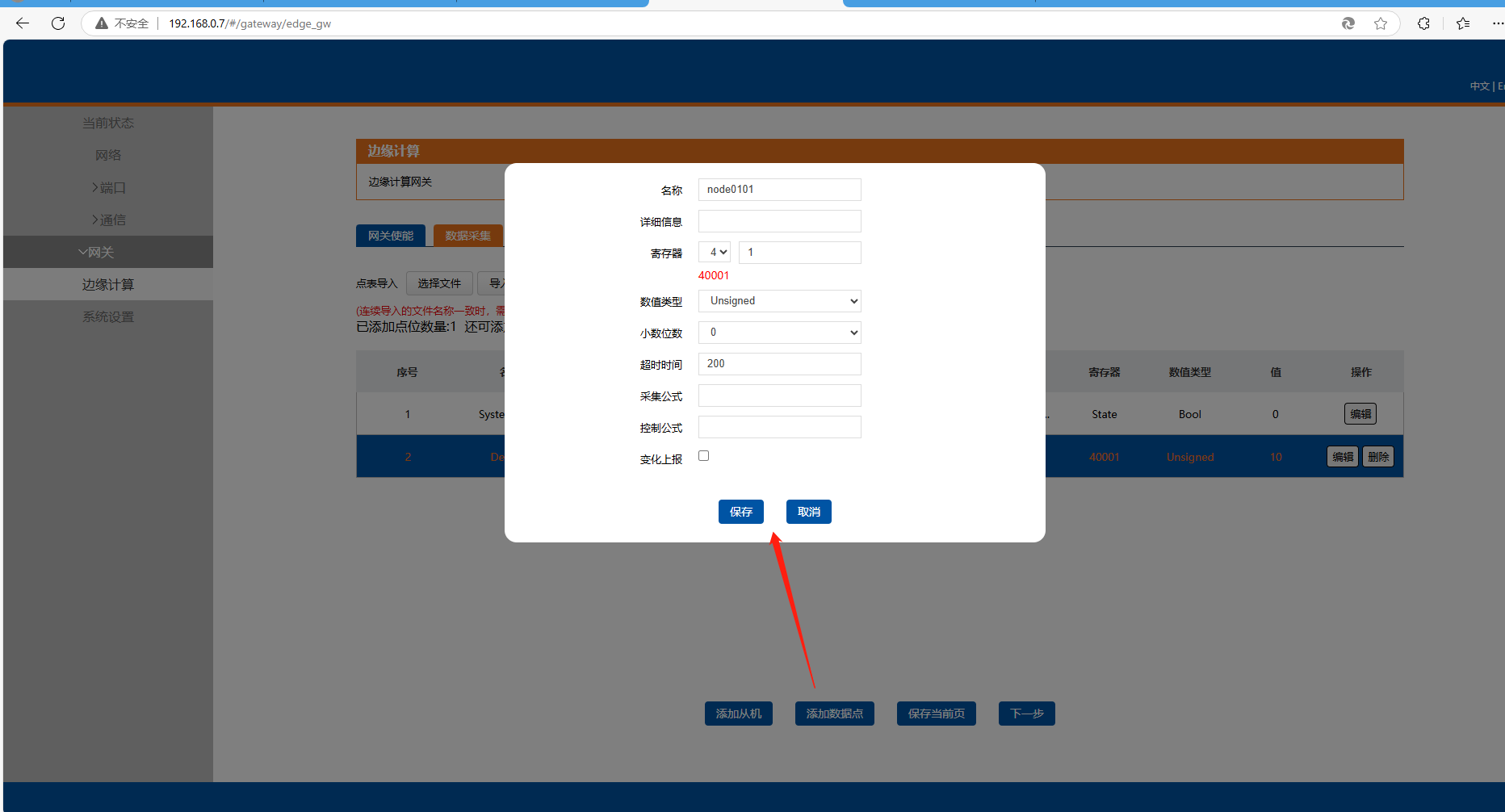

輸入數據點名稱node0101，寄存器用4，1，對應采集寄存器地址0的數據。點擊保存。

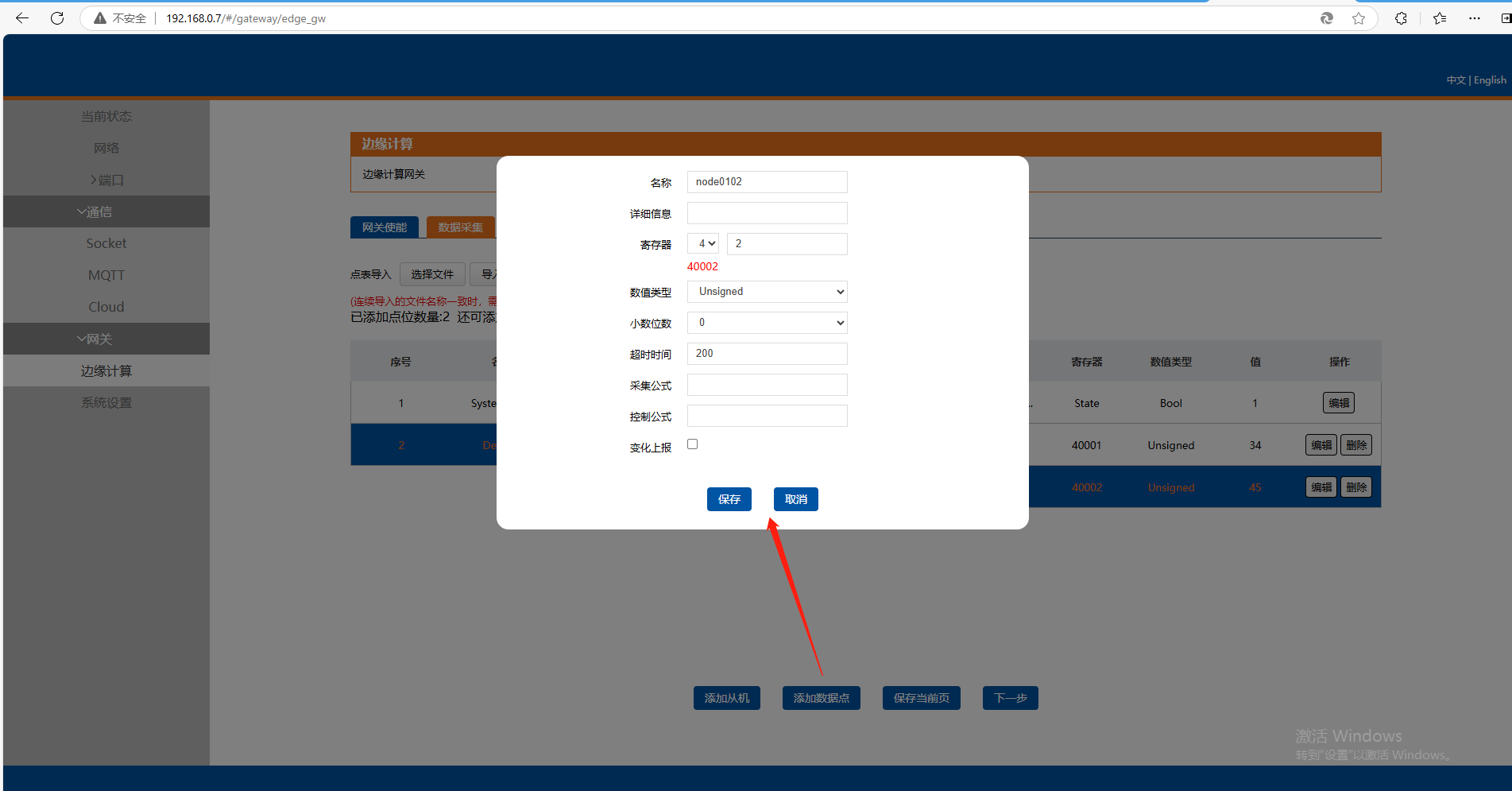

點擊添加數據點，再添加寄存器地址1的數據點。輸入數據點名稱node0102，寄存器用4，2，對應采集寄存器地址1的數據。點擊保存。

7、邊緣計算，數據上報設置

（1）添加分組

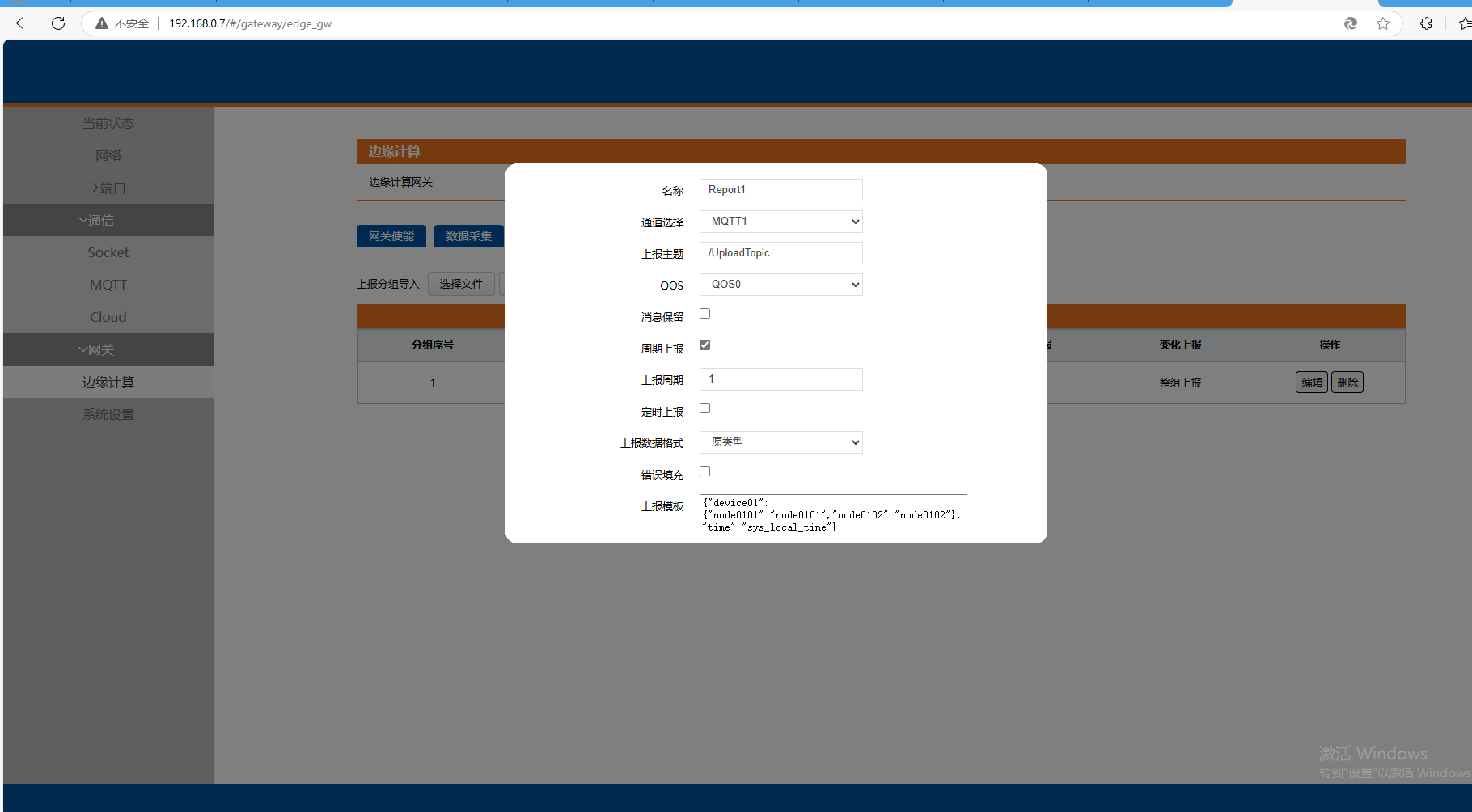

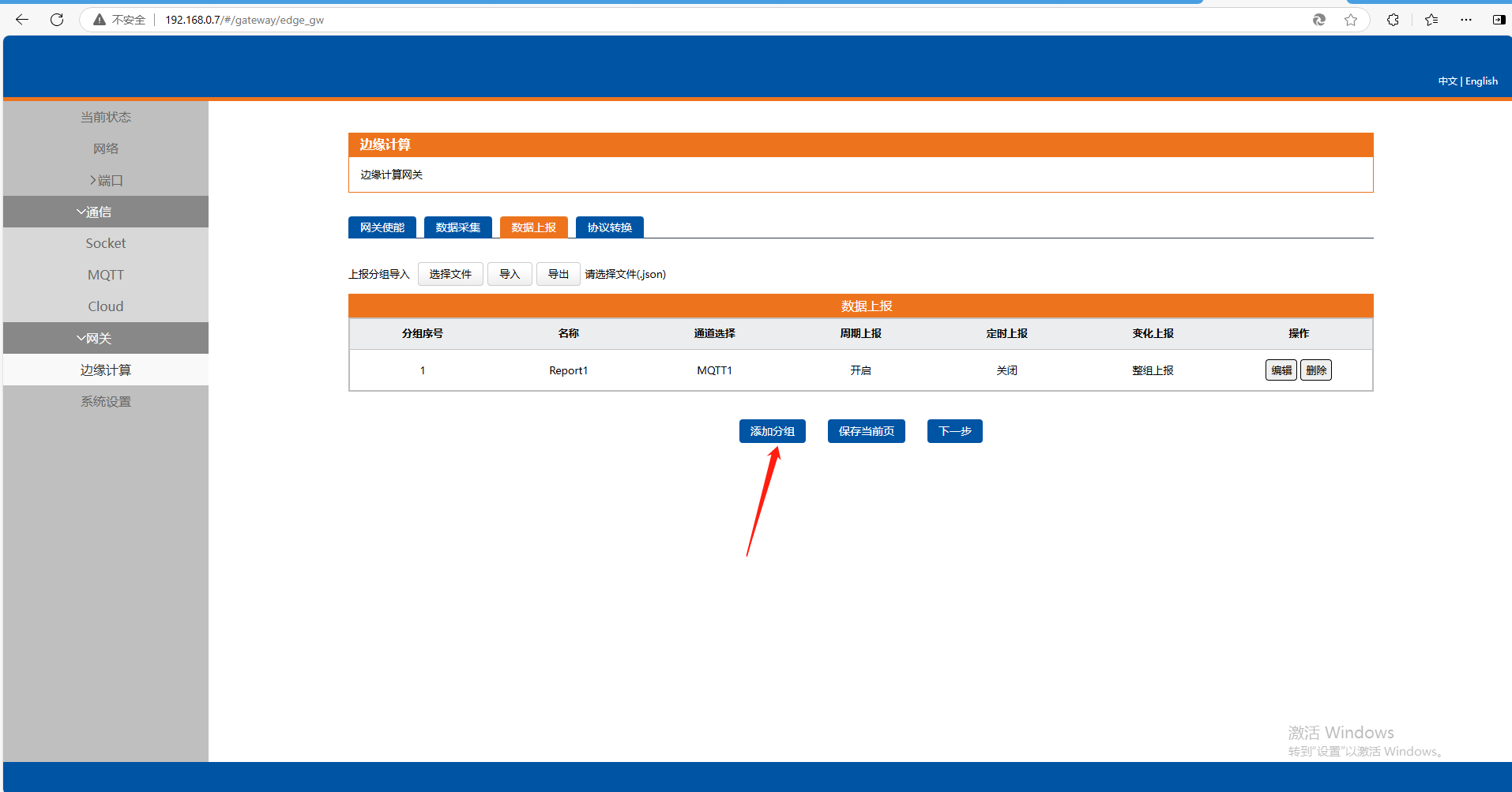

點擊數據上報，點擊添加分組。

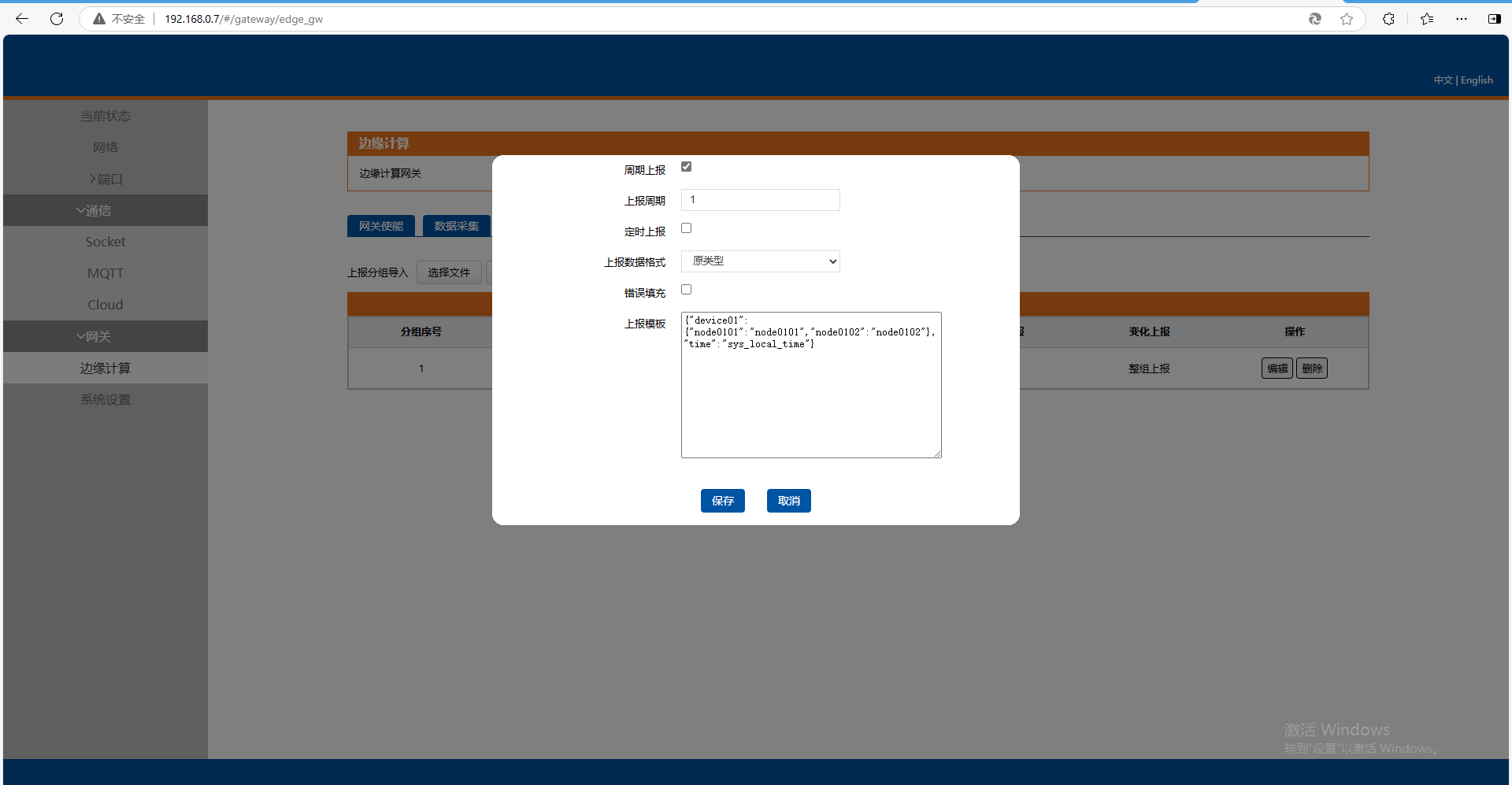

通道選擇MQTT1，上報主題/UploadTopic，選擇周期上報。

上報模板：{"device01":{"node0101":"node0101","node0102":"node0102"},"time":"sys_local_time"}

device01對應從機名稱，node0101對應第一個數據點名稱，node0102對應第二個數據點名稱。

8、保存，重啟

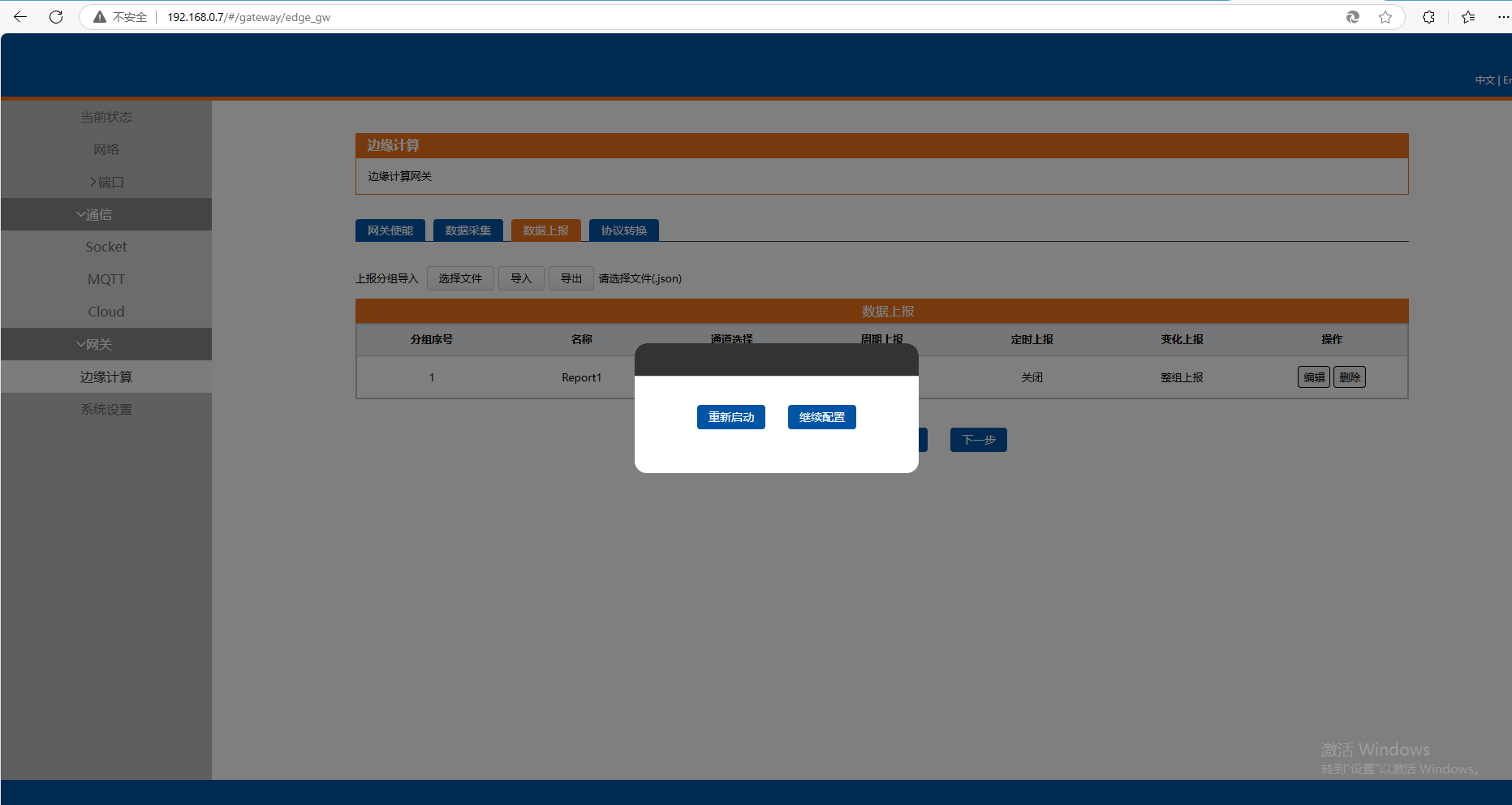

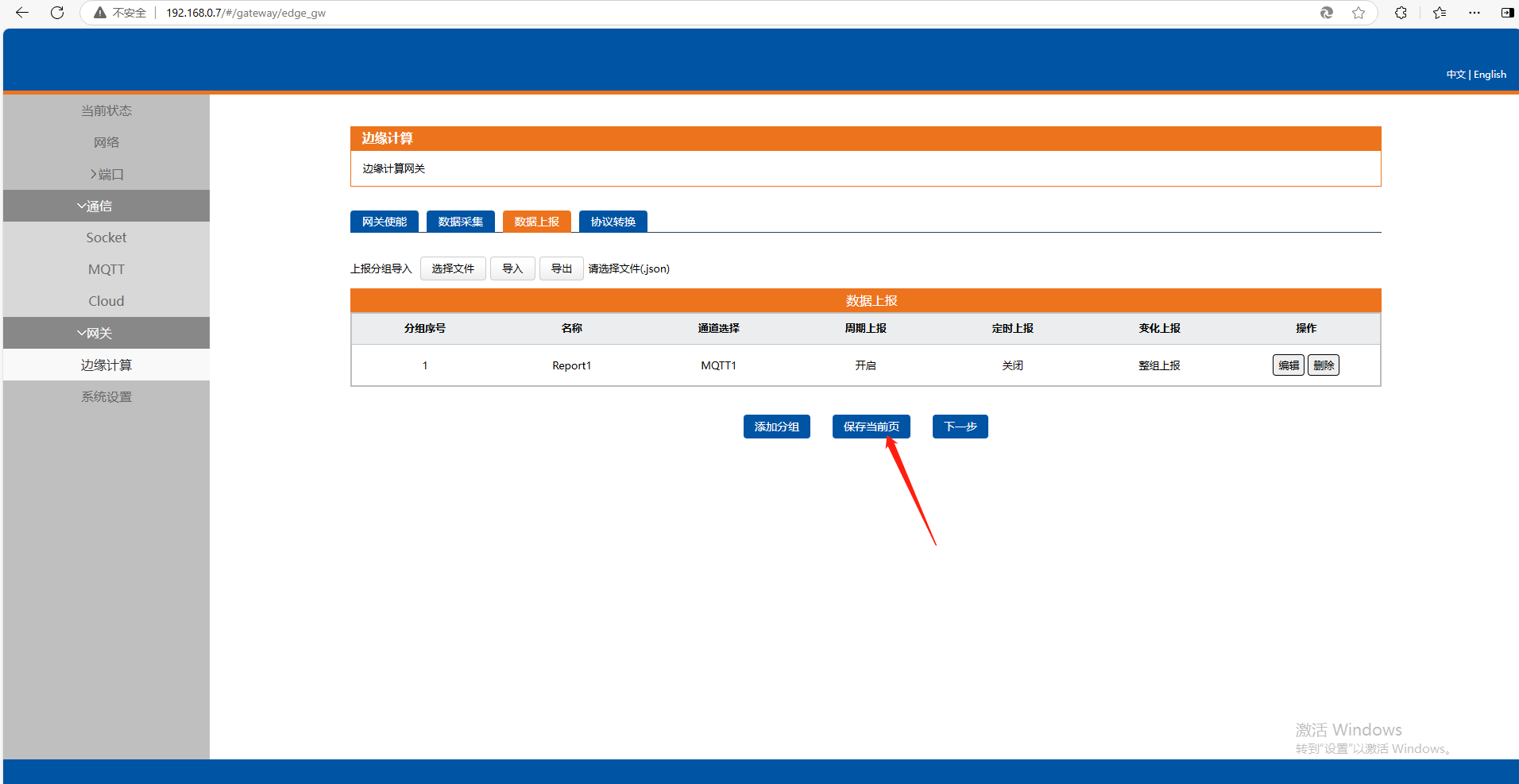

點擊保存當前頁，點擊重新啟動。

四、MQTTfx軟件設置

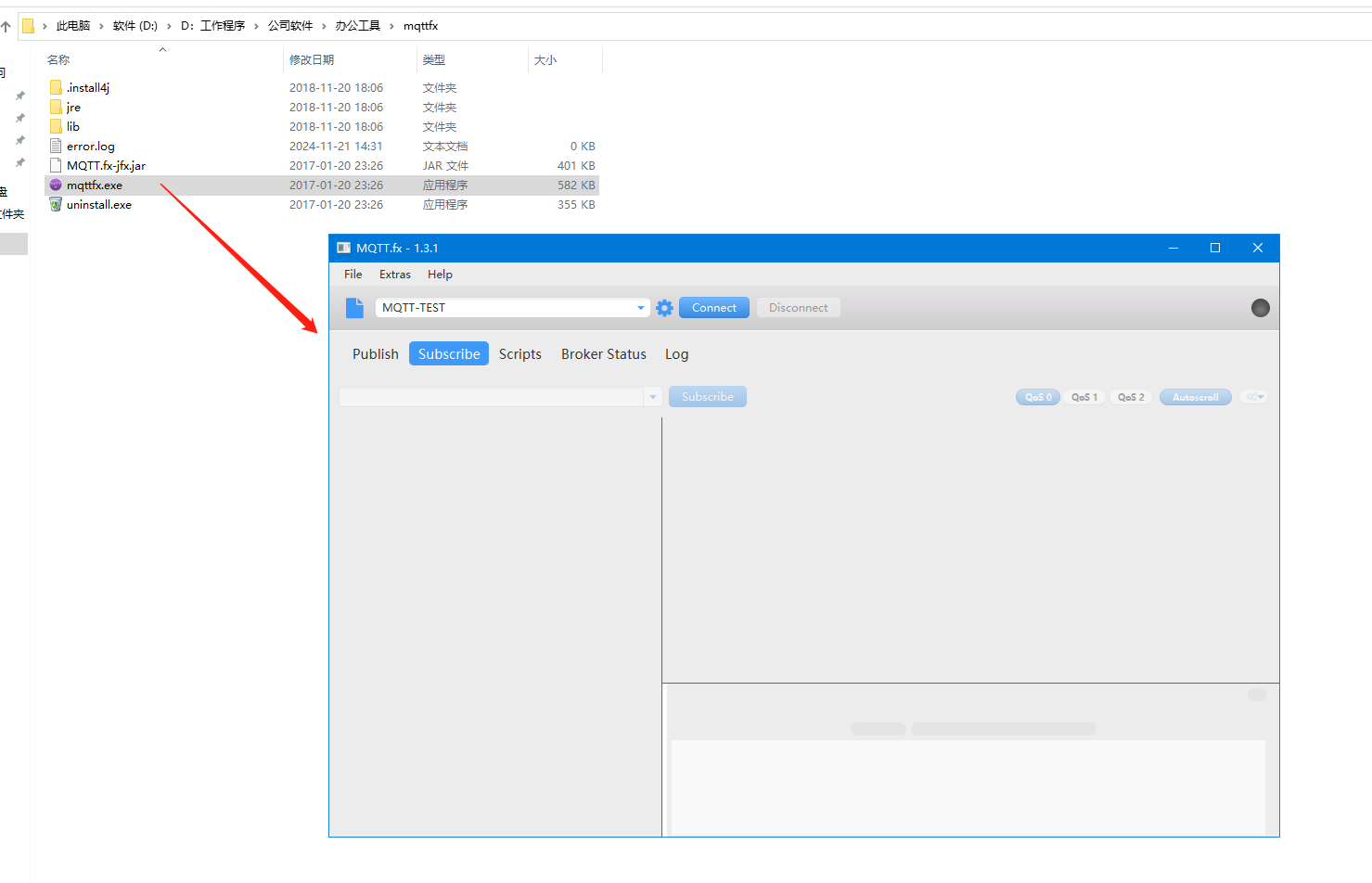

1、打開MQTTfx客戶端軟件

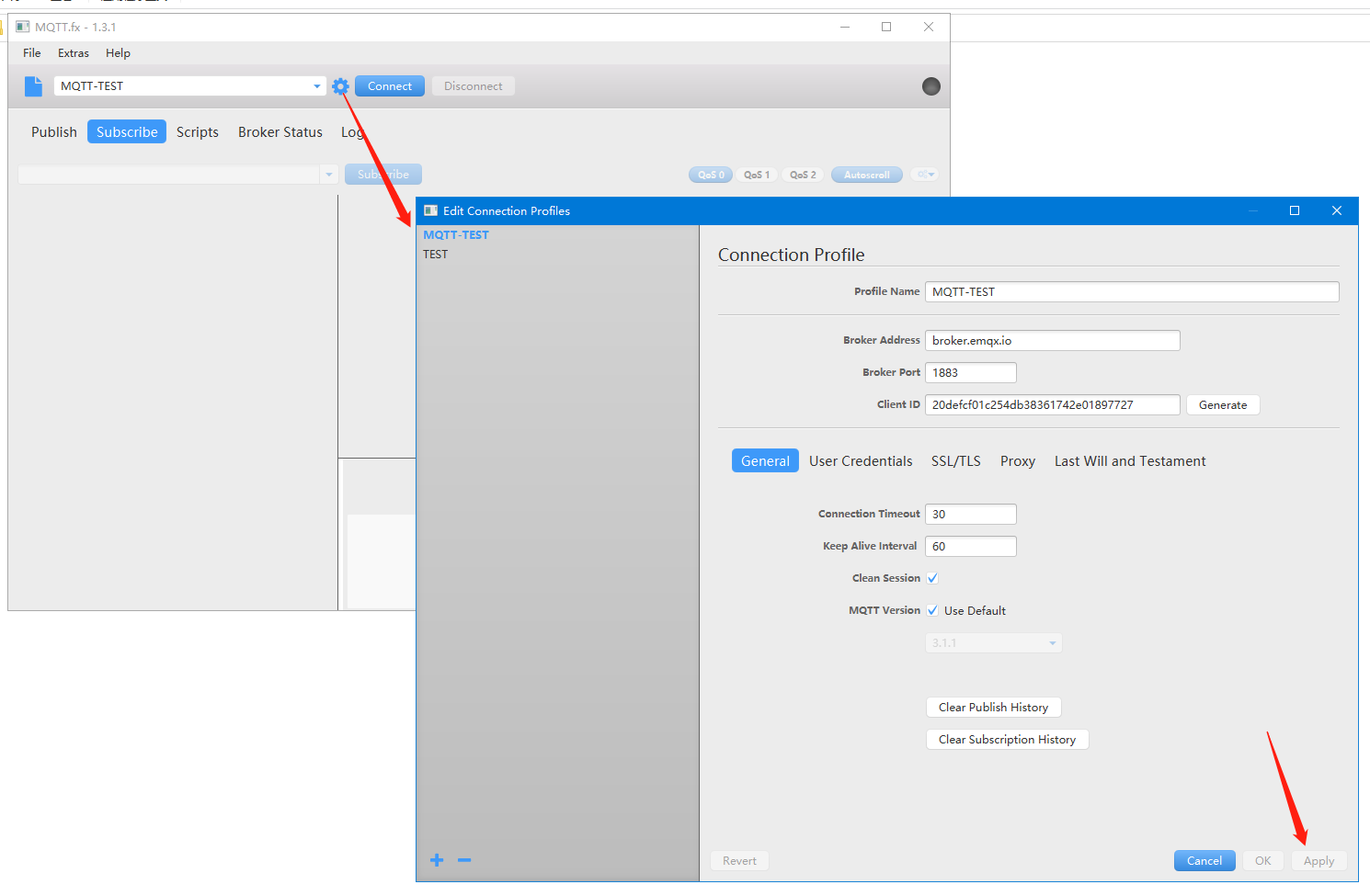

2、設置MQTTfx參數，連接MQTT服務器，點擊Apply應用。

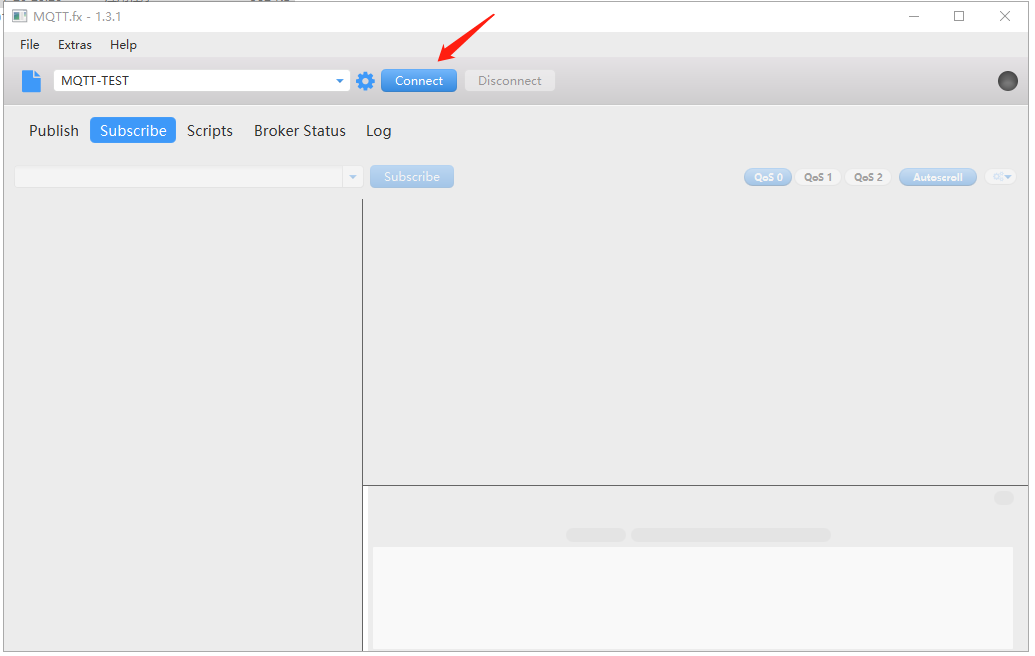

3、點擊Connect連接MQTT服務器

五、數據接收測試

1、MODBUS SLAVE 軟件設置

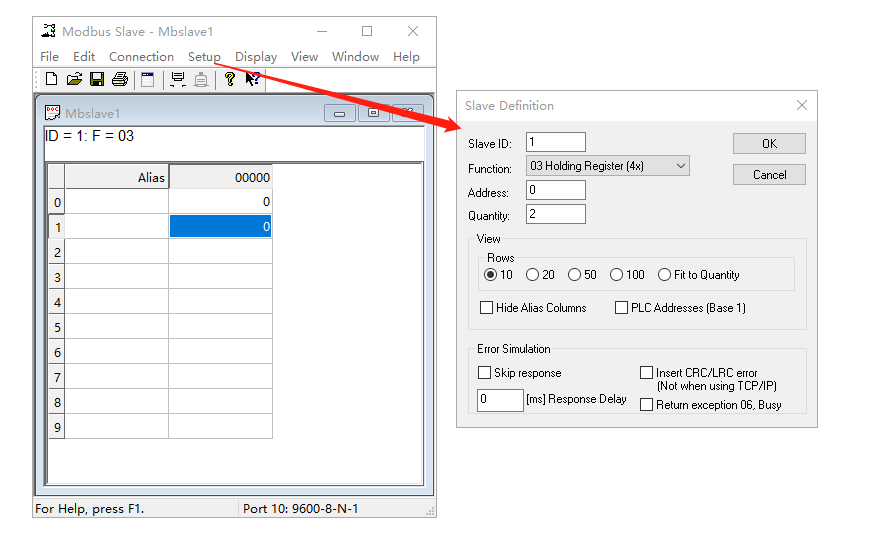

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用2。

就是模擬從機地址1，采集2個寄存器地址0、寄存器地址1的數據。

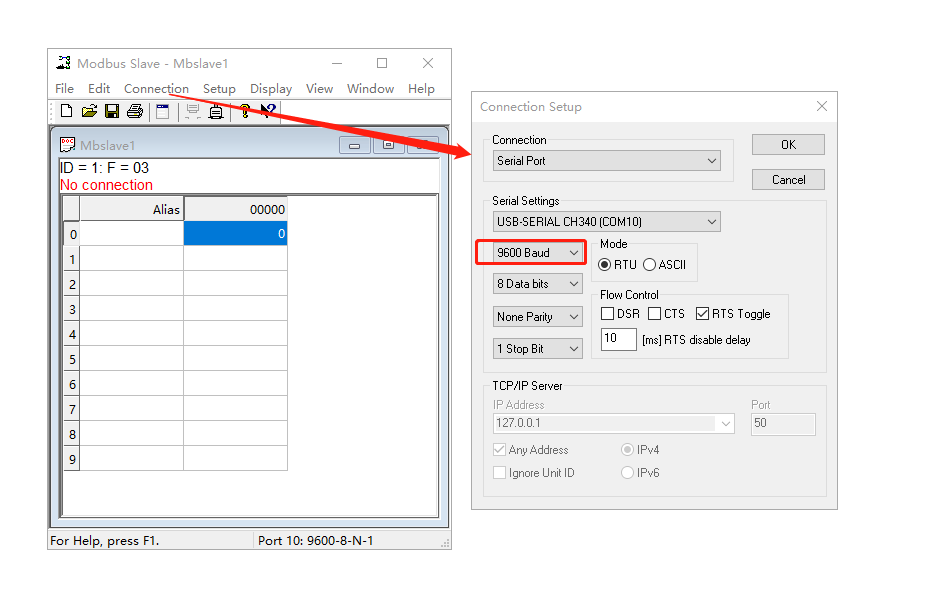

（2）點擊Connection,選擇串口，對應USR所接USB-RS485串口線的COM口號，串口參數和USR串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

2、數據接收測試

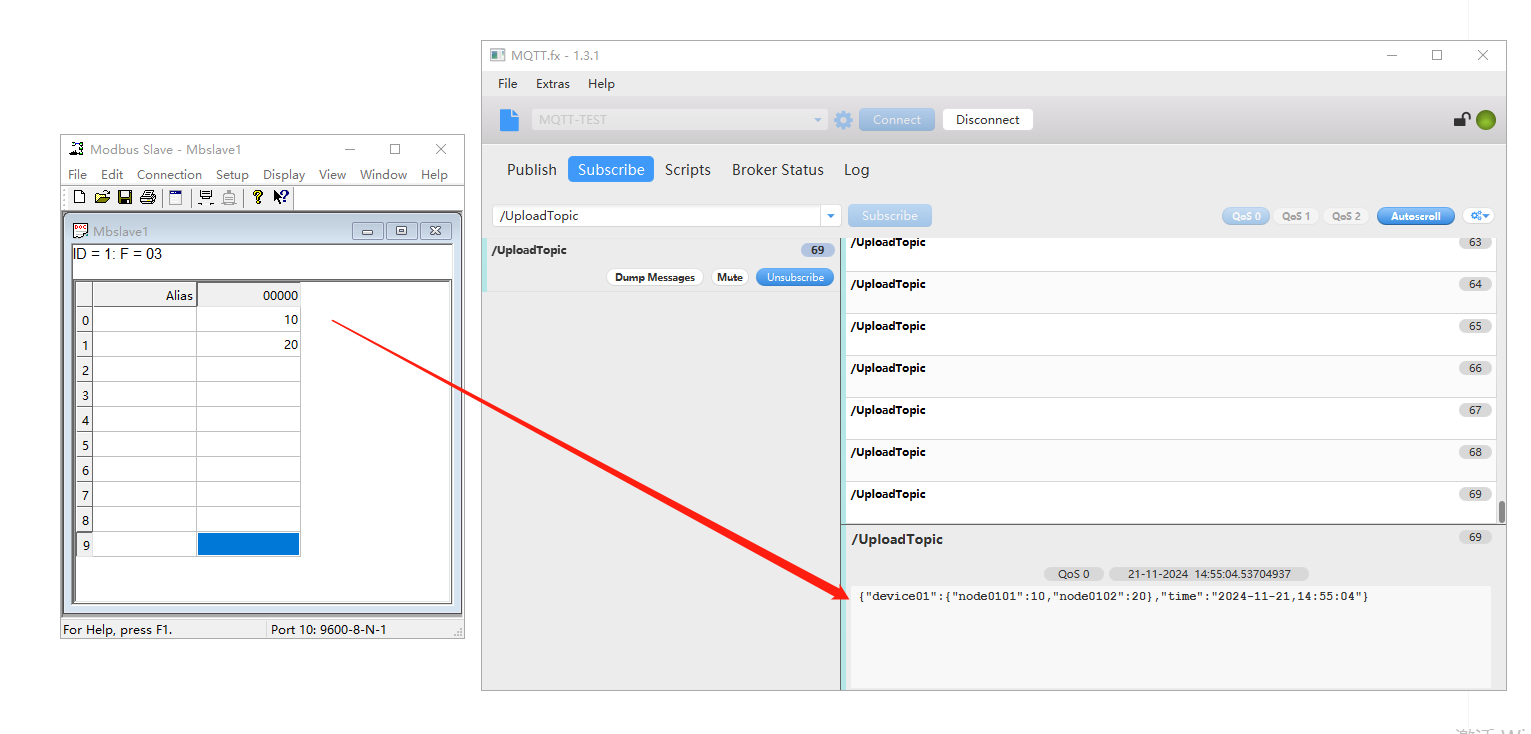

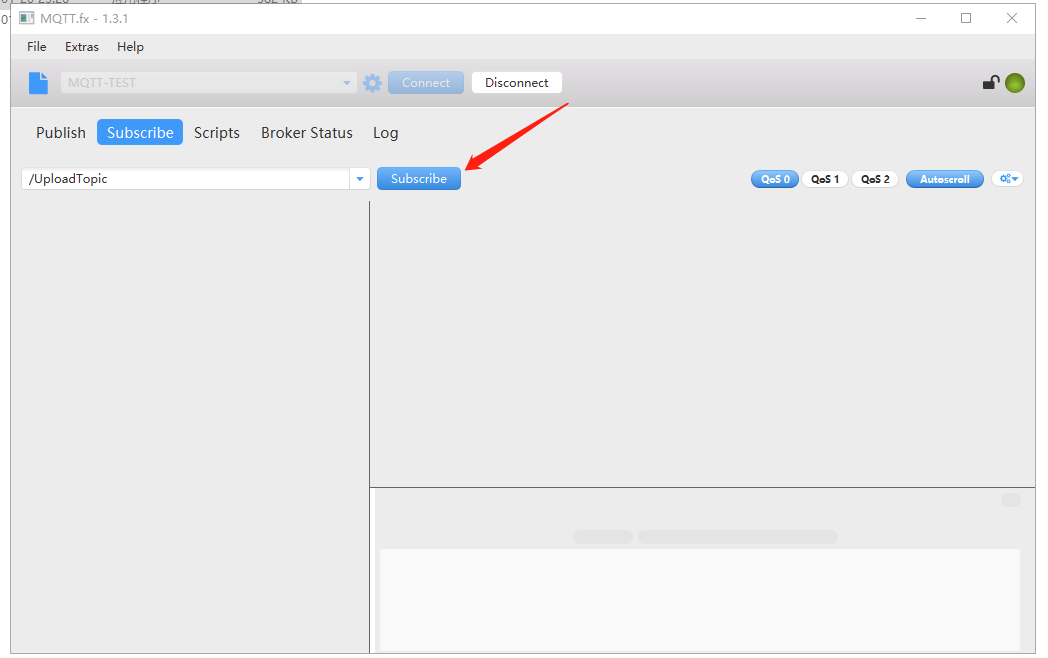

點擊MQTTfx客戶端軟件的Subscribe，輸入上報主題/UploadTopic，點擊Subscribe。

MODBUS SLAVE軟件修改寄存器地址0的數據，改為10，寄存器地址1的數據，改為20。

按照上報周期，上報數據傳輸?shù)組QTTfx軟件。

按照格式顯示：{"device01":{"node0101":10,"node0102":20},"time":"2024-11-21,14:55:24"}

編寫人：金志方 編寫日期：2024-11-21

審核人：金志方 審核日期：2024-11-21

訂正版本：V1.0 訂正內容：初稿
