USR-N720-C1有人云接收數據示例

一、資料下載

USR-N720-C1說明書下載鏈接：http://imbacareer.com.cn/Download/1493.html

USR-N720-C1規格書下載鏈接：http://imbacareer.com.cn/Download/1494.html

二、硬件連接

1、所需物品

USR-N720-C1 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-N720-C1的第一個485串口，接USB-RS485串口線，串口線的A接A1，B接B1。USB-RS485串口線的USB插到電腦USB口，然后產品接12V電源適配器上電。

USR-N720-C1的網口，用網線和電腦直連。

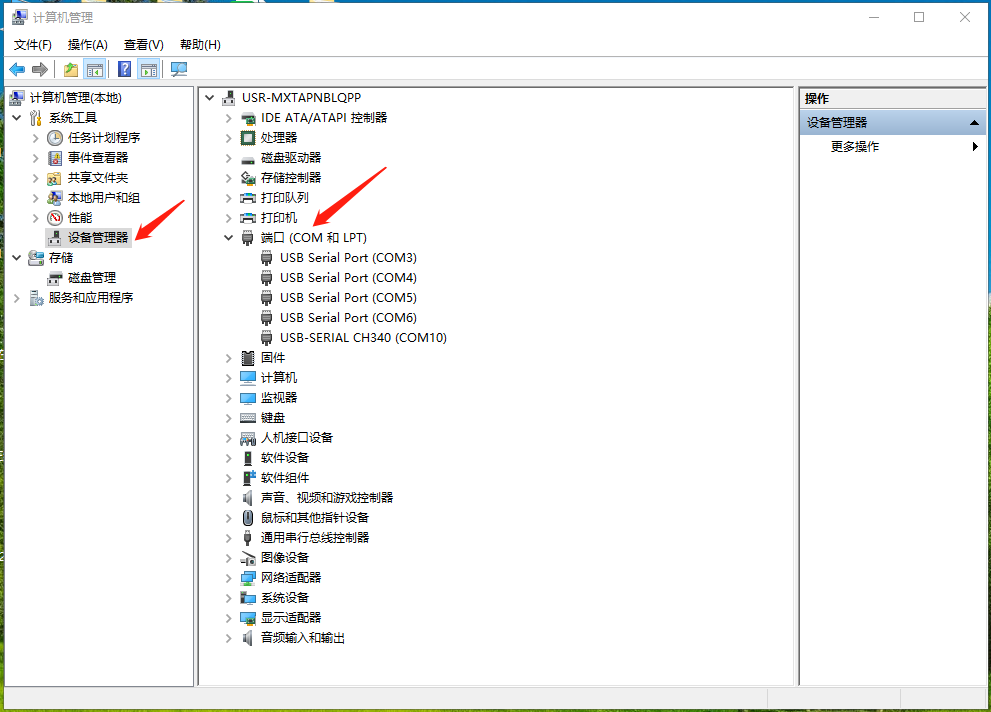

3、查看端口

電腦打開計算機，設備管理器，點擊端口，查看USR-N720-C1的USB-RS485串口線的COM口號，是COM10。

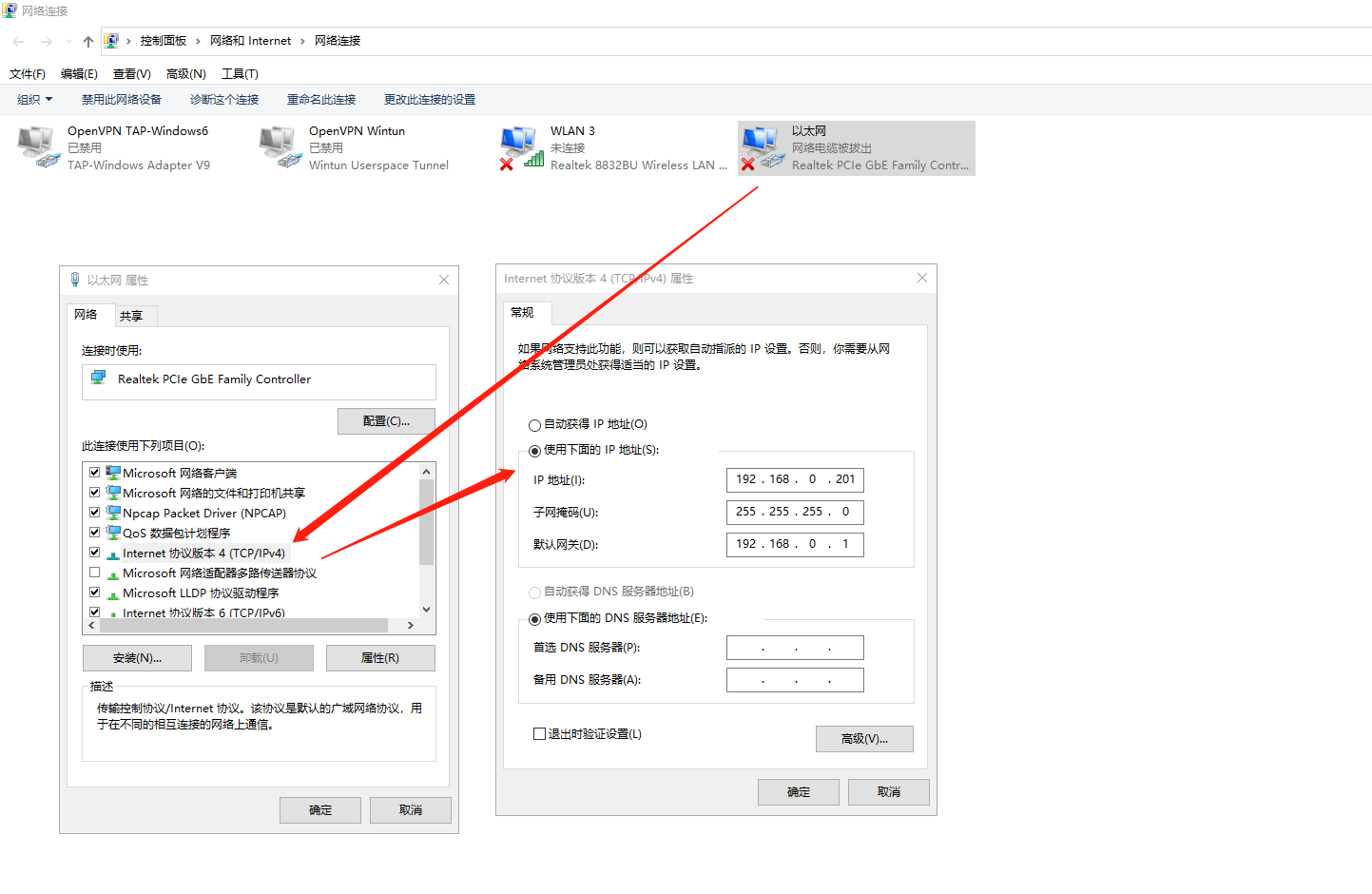

4、電腦本地網卡設置

電腦打開控制面板，點擊更改適配器設置，點擊有線網卡，右擊，點擊屬性，點擊IPv4，USR-N720-C1默認IP是192.168.0.7，電腦有線網卡設置同網段的靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1

三、USR-N720-C1參數設置

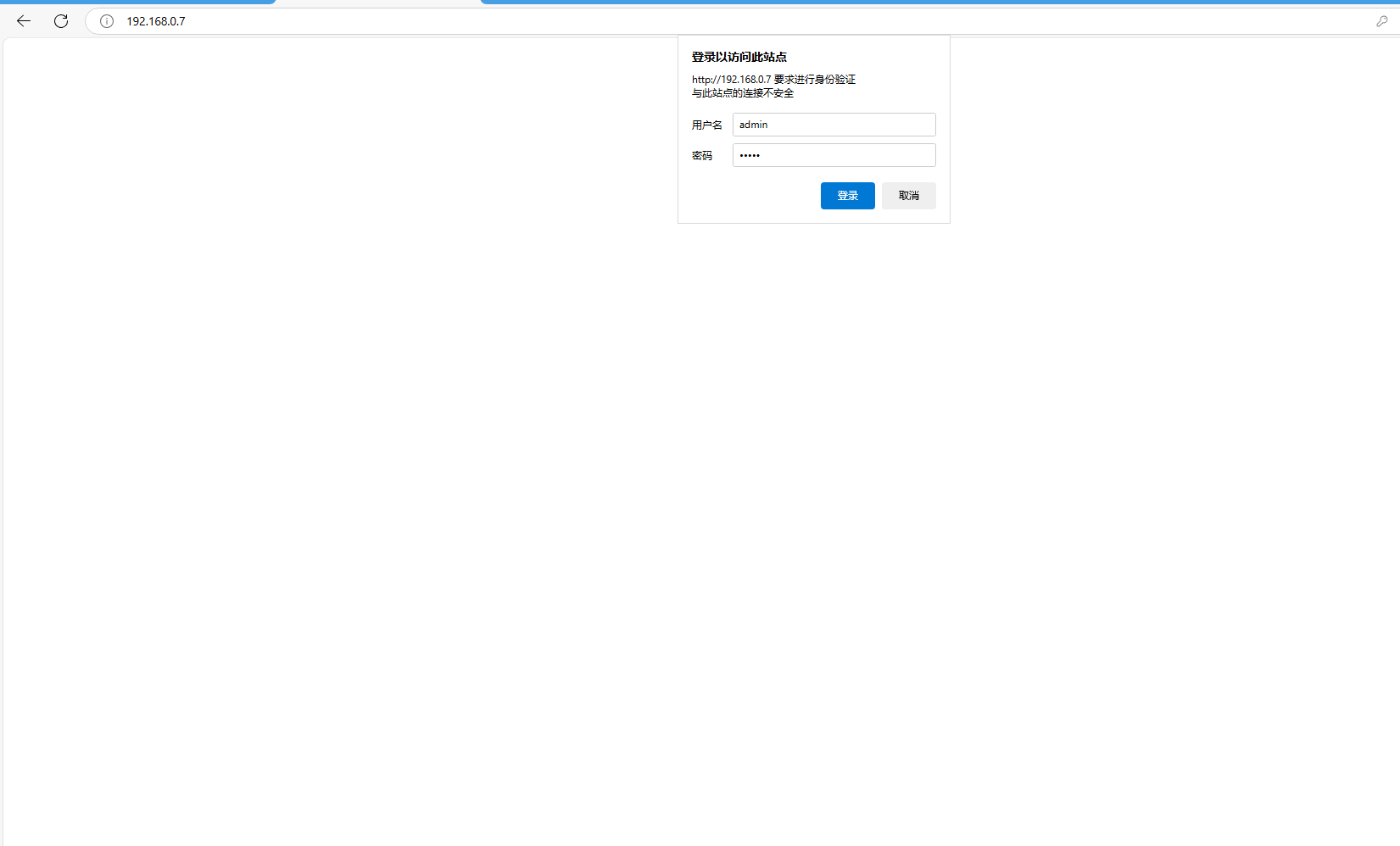

1、登錄網頁

瀏覽器輸入192.168.0.7，登錄用戶名和密碼都是admin

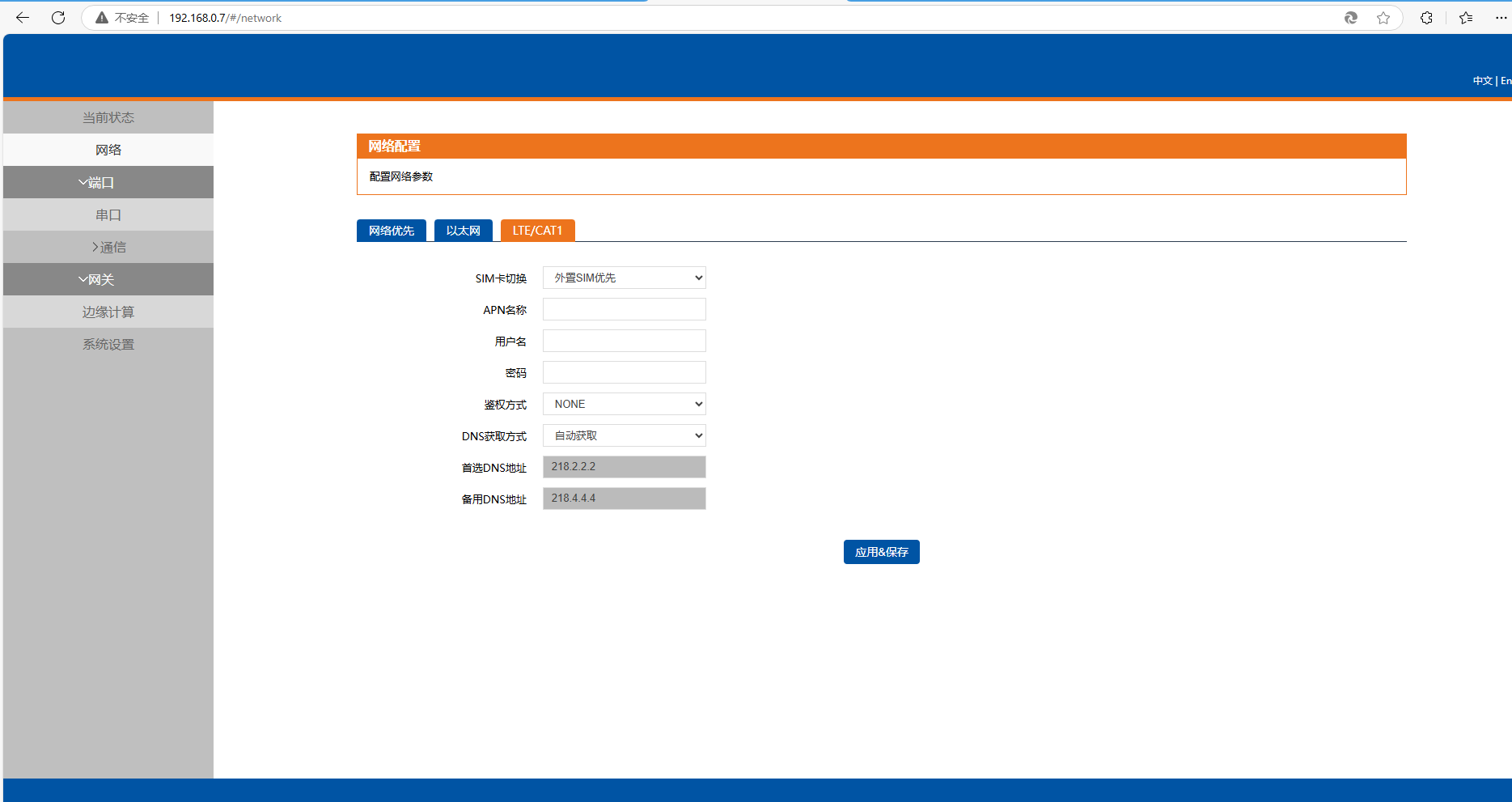

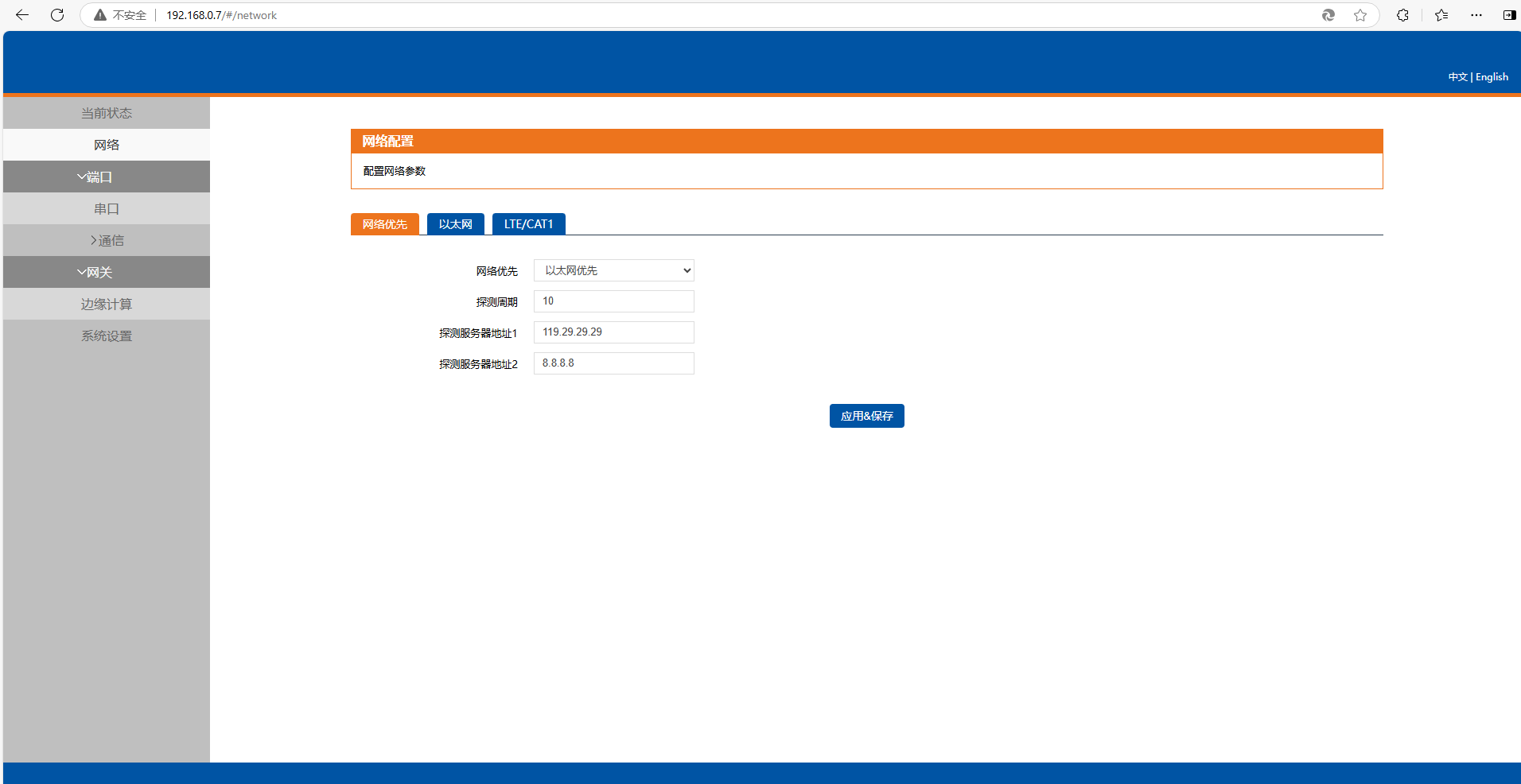

2、網絡查看網絡設置

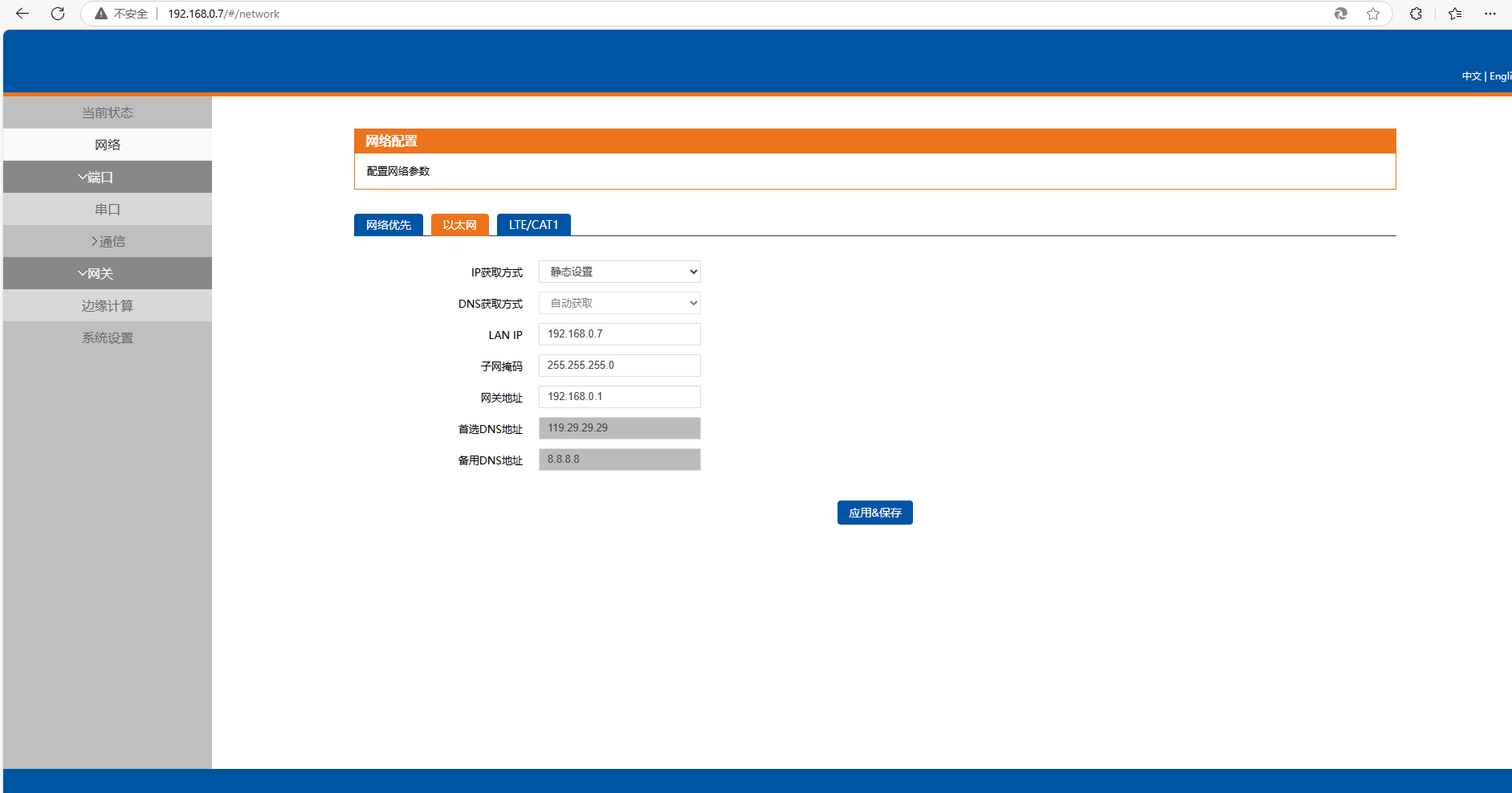

網頁，點擊網絡，可以切換N720聯網方式。

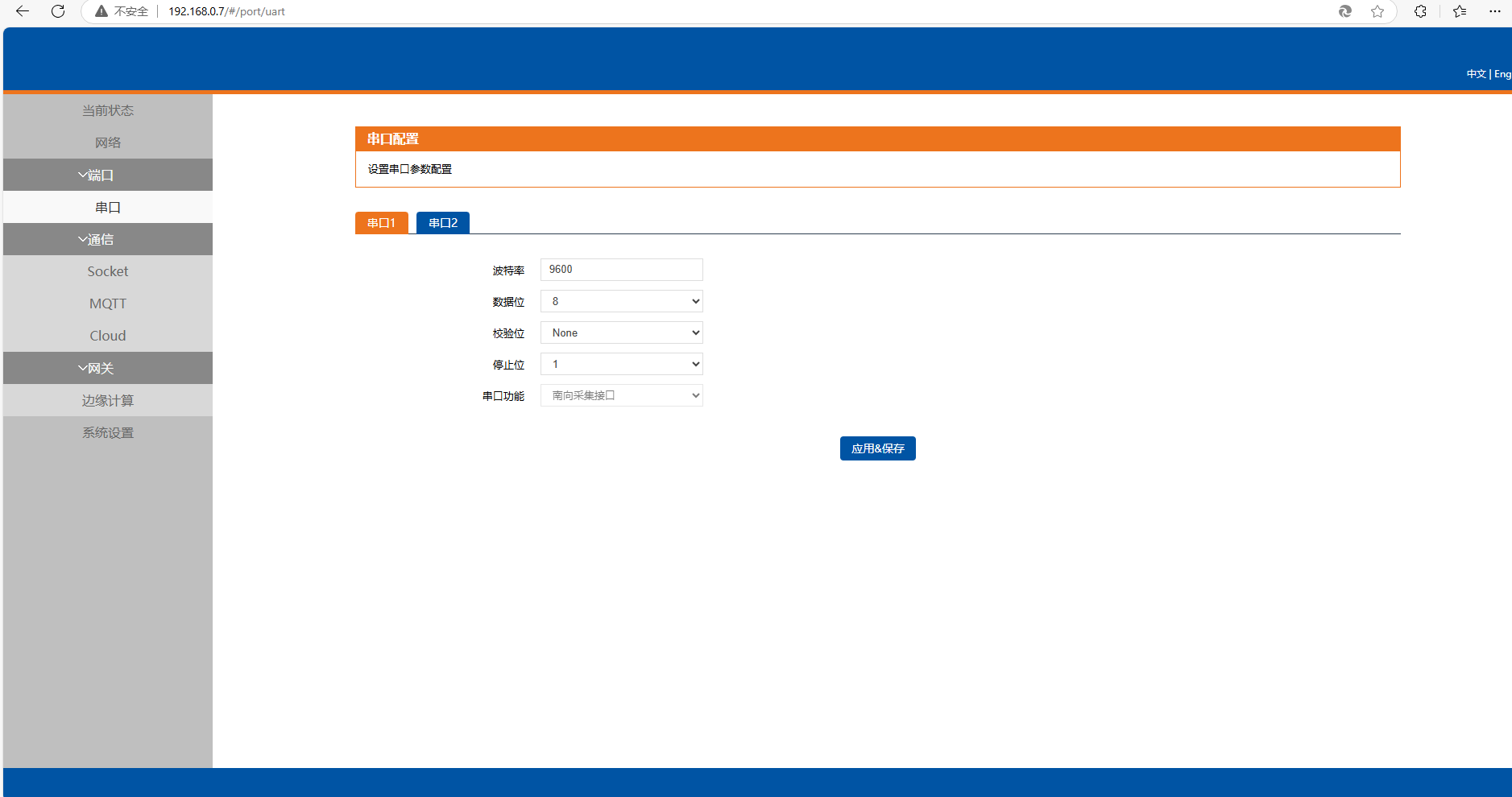

3、端口查看串口參數

點擊端口，串口，可以查看串口1默認串口參數，波特率是9600。

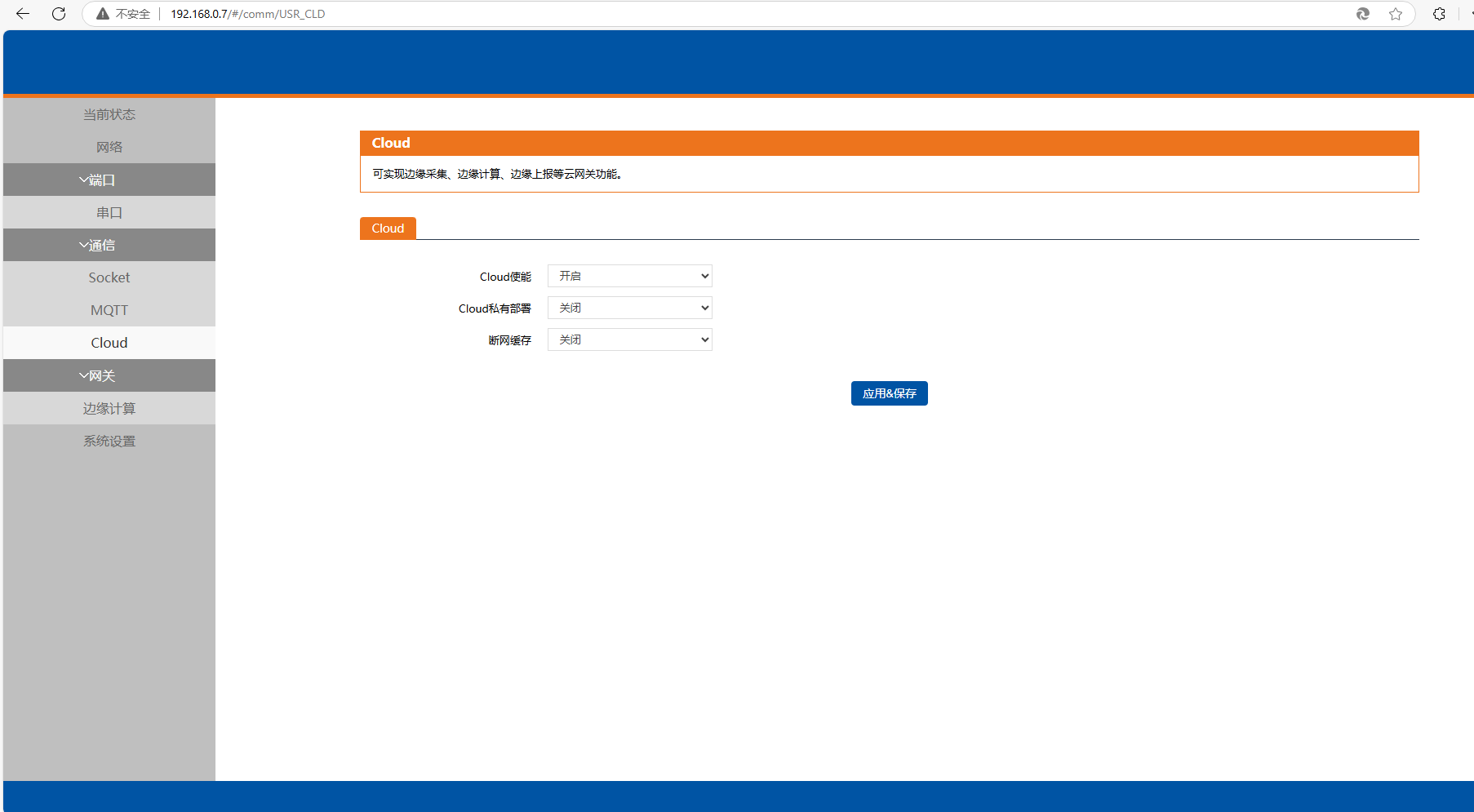

4、通信設置，開啟Cloud

網頁，點擊通信，點擊Cloud,Cloud使能開啟。

5、網關設置，開啟邊緣計算

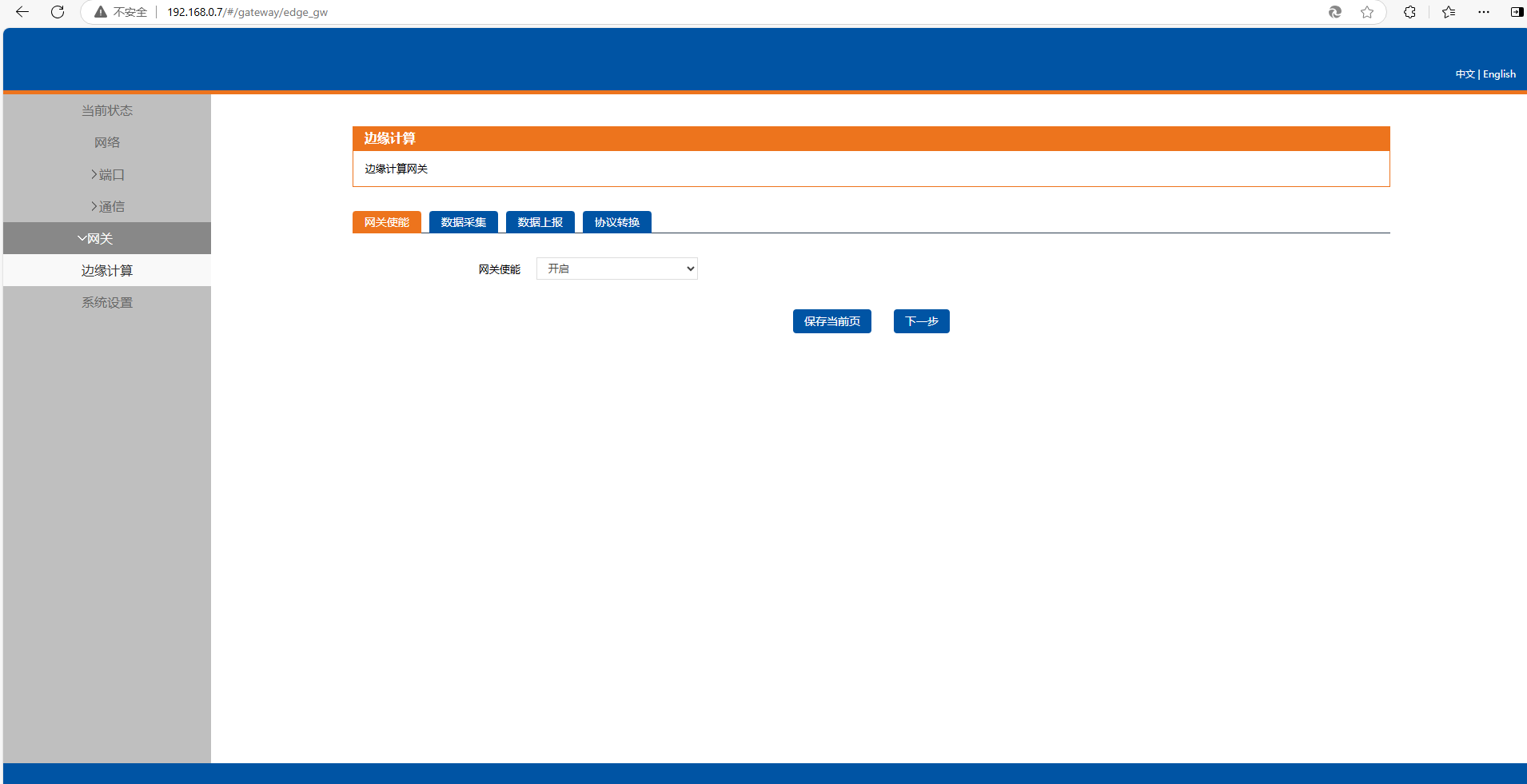

網頁，點擊網關，點擊邊緣計算，網關使能開啟，點擊保存當前頁，繼續配置，最后重啟。

6、邊緣計算，數據采集設置

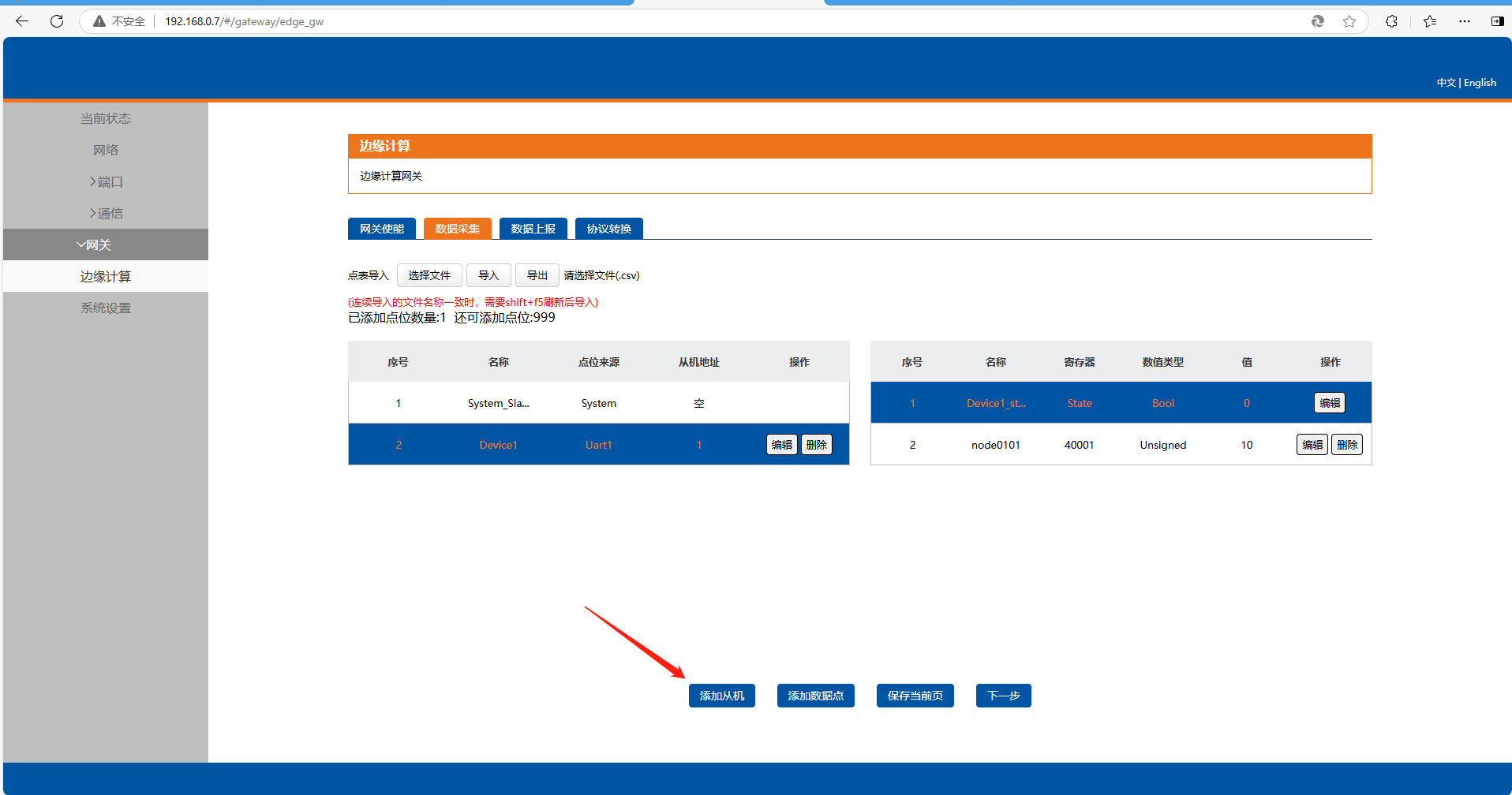

（1）添加從機

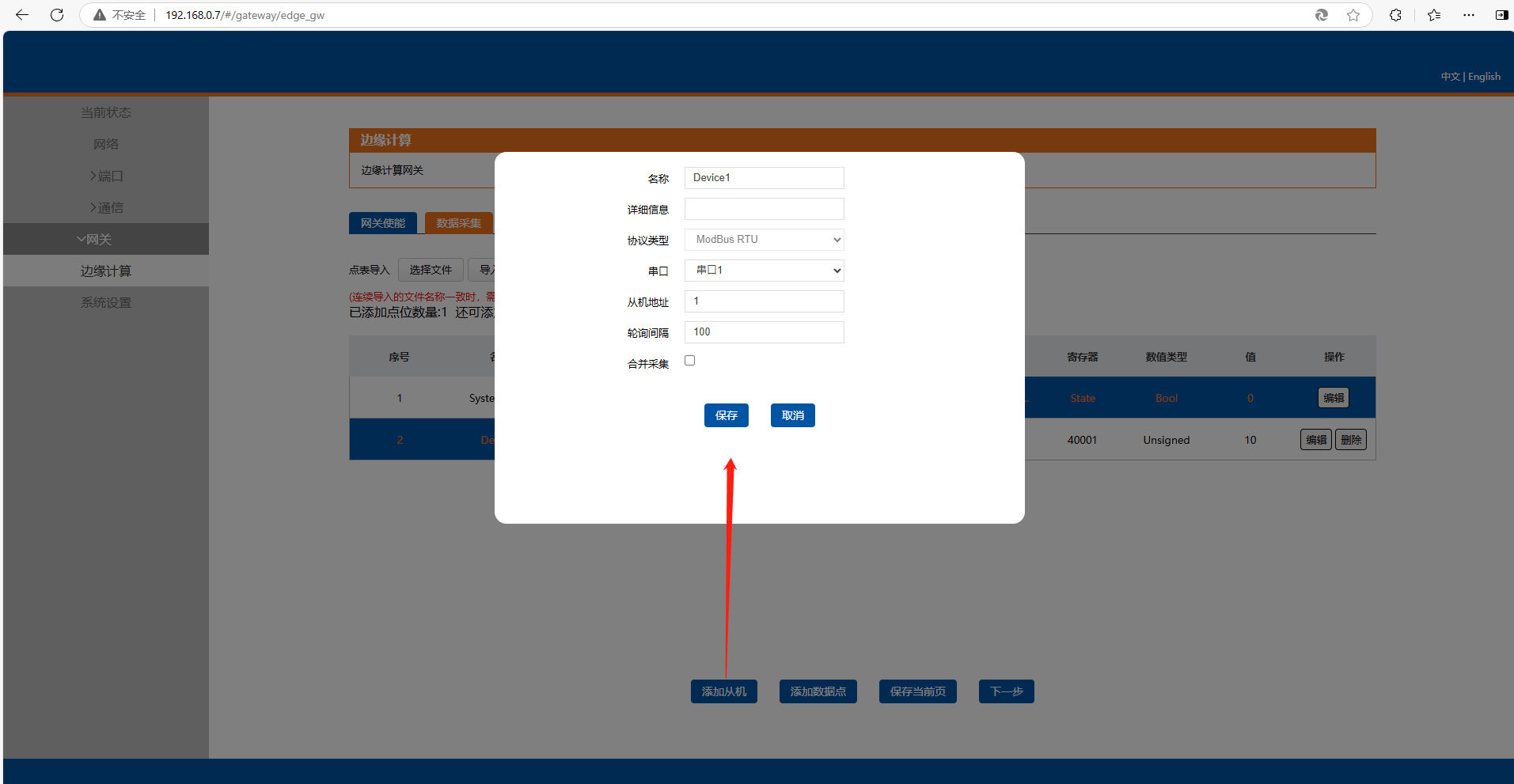

點擊數據采集，點擊添加從機。

輸入從機名稱，協議類型選擇Modbus RTU，串口選擇串口1，從機地址1，點擊保存。

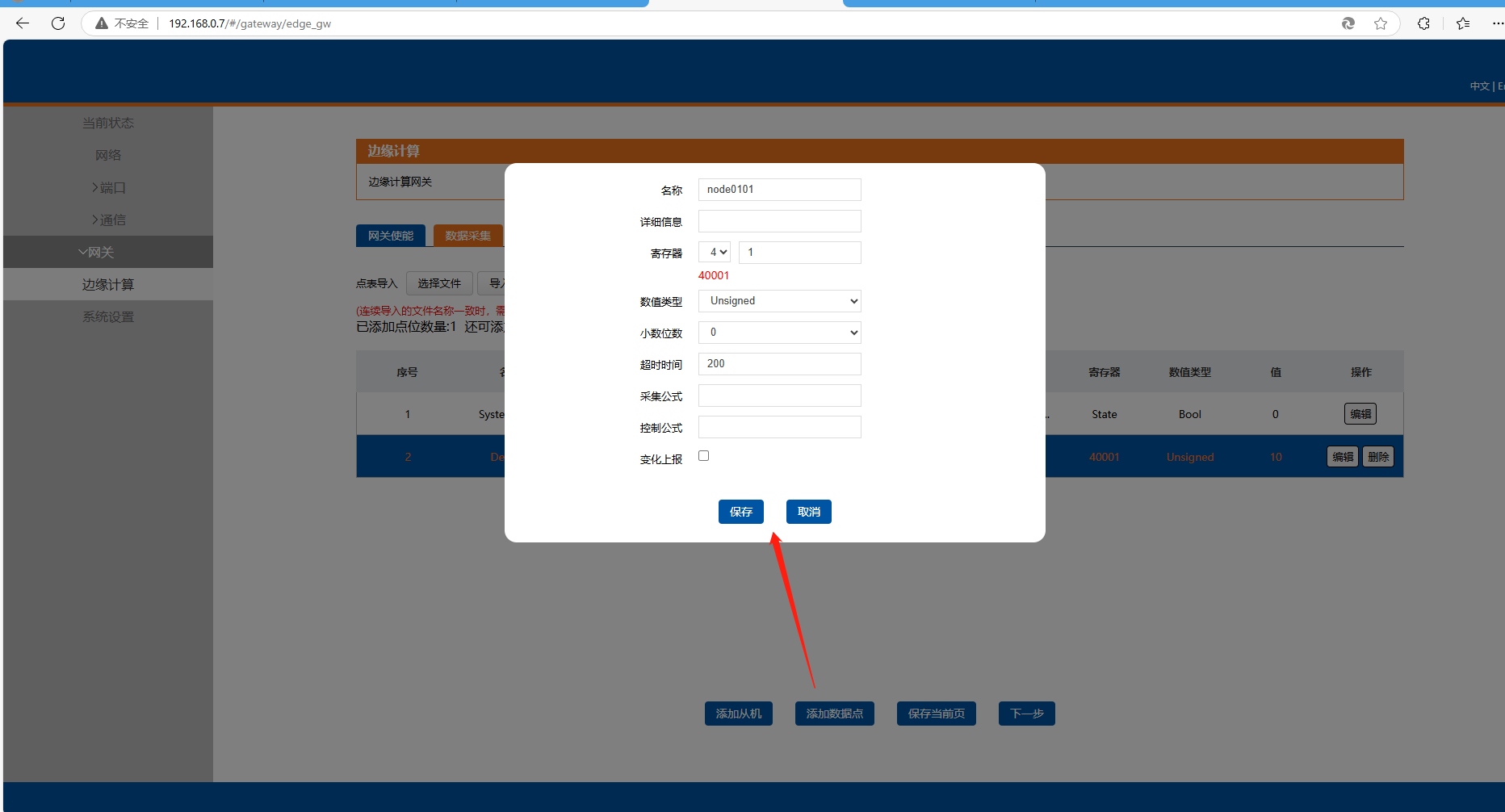

（2）添加數據點

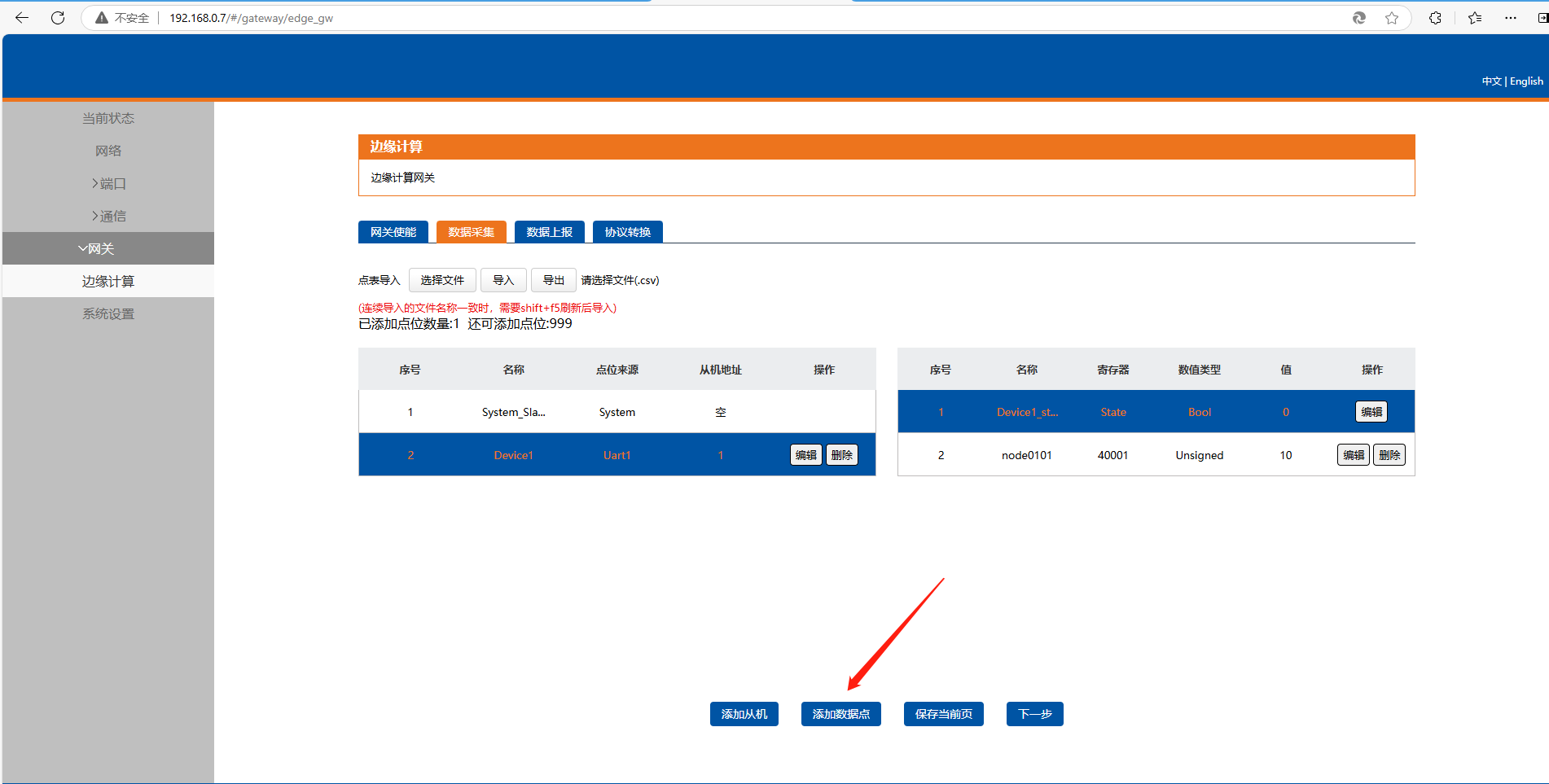

點擊添加數據點。

輸入數據點名稱，寄存器用4，1，對應采集寄存器地址0的數據。點擊保存。

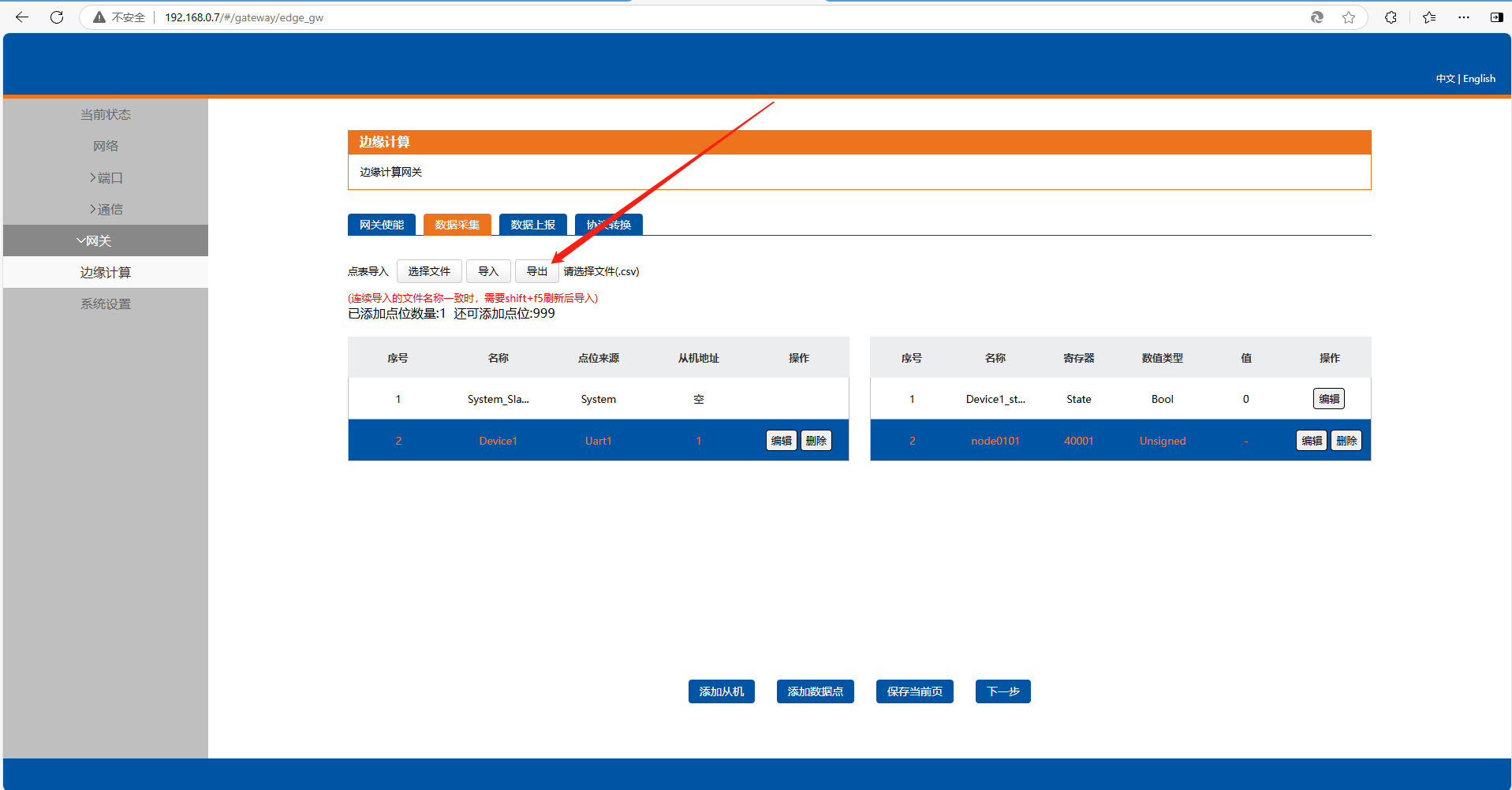

（3）點表導出

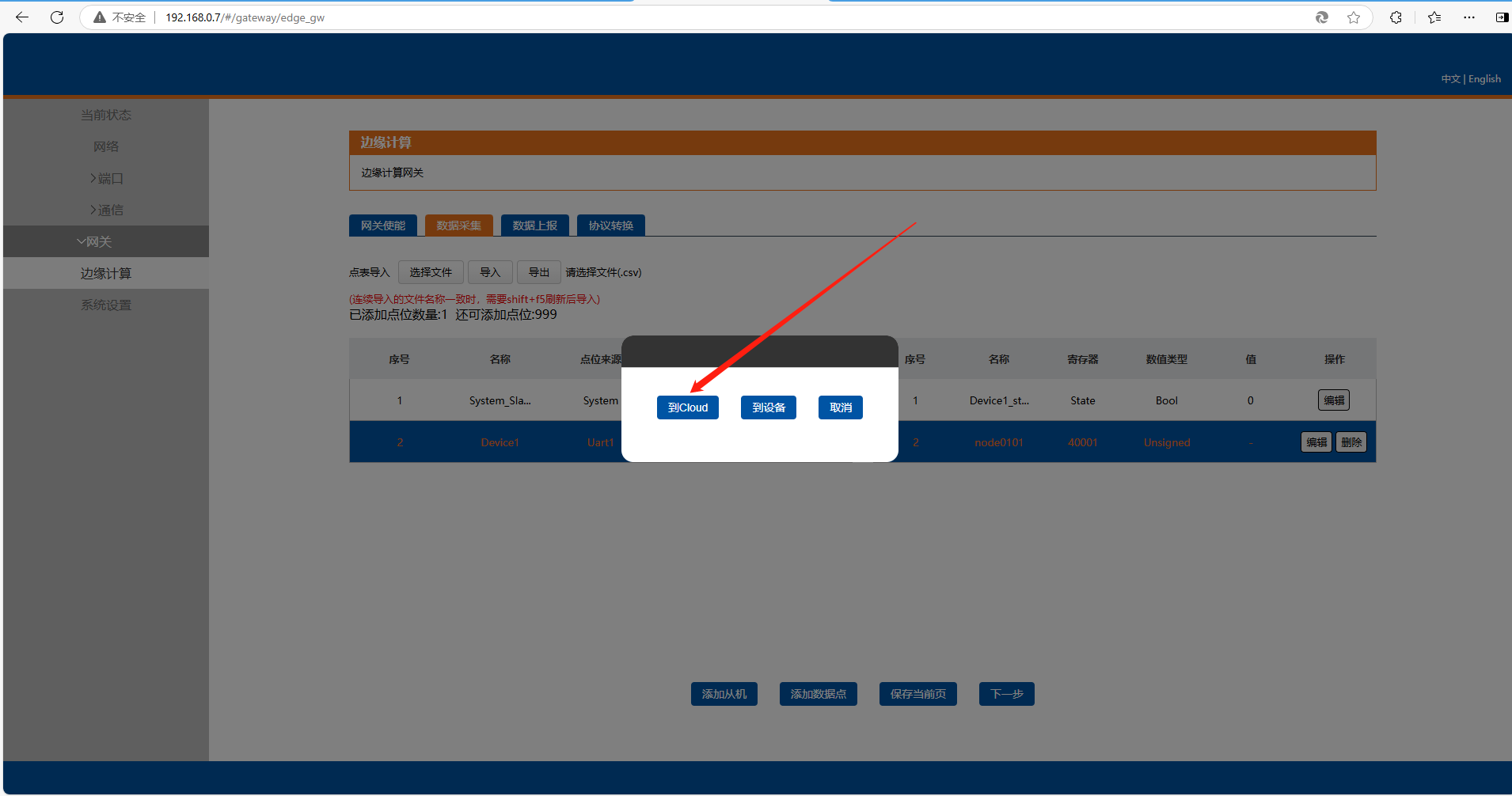

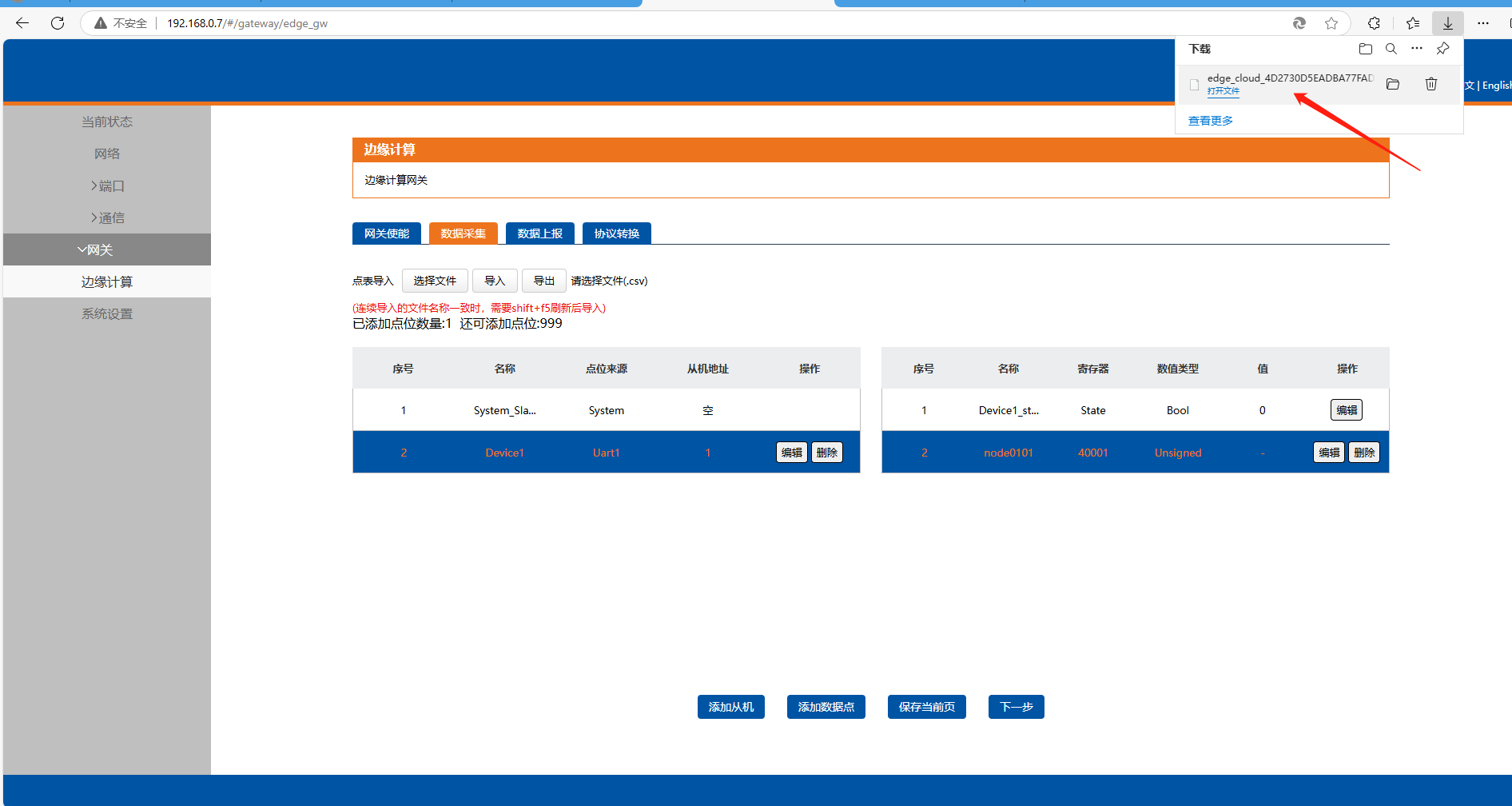

點擊導出，選擇到Cloud，將點表導出到電腦桌面。

7、邊緣計算，數據上報設置

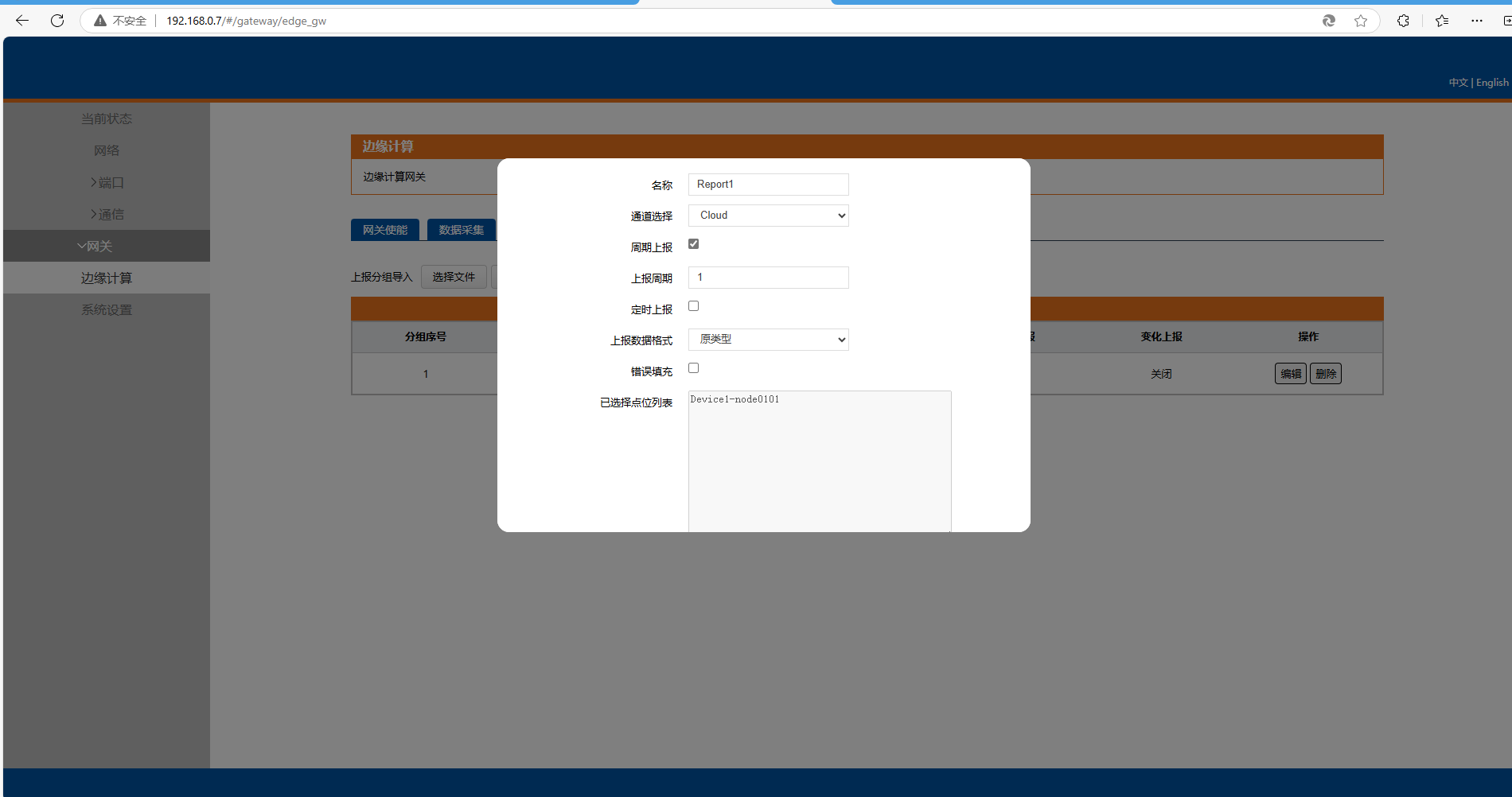

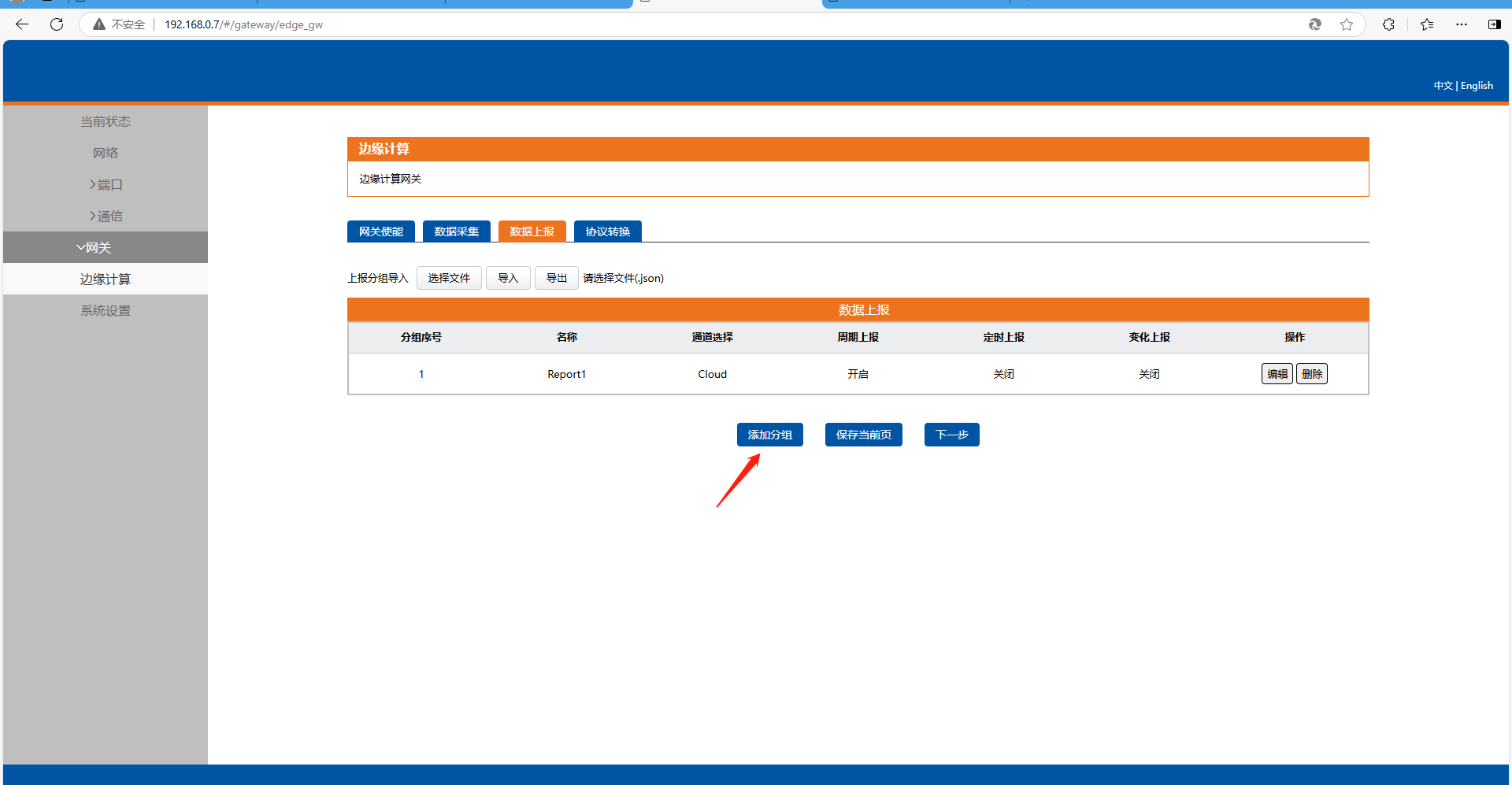

（1）添加分組

點擊數據上報，點擊添加分組。

通道選擇Cloud，選擇周期上報

（2）配置點

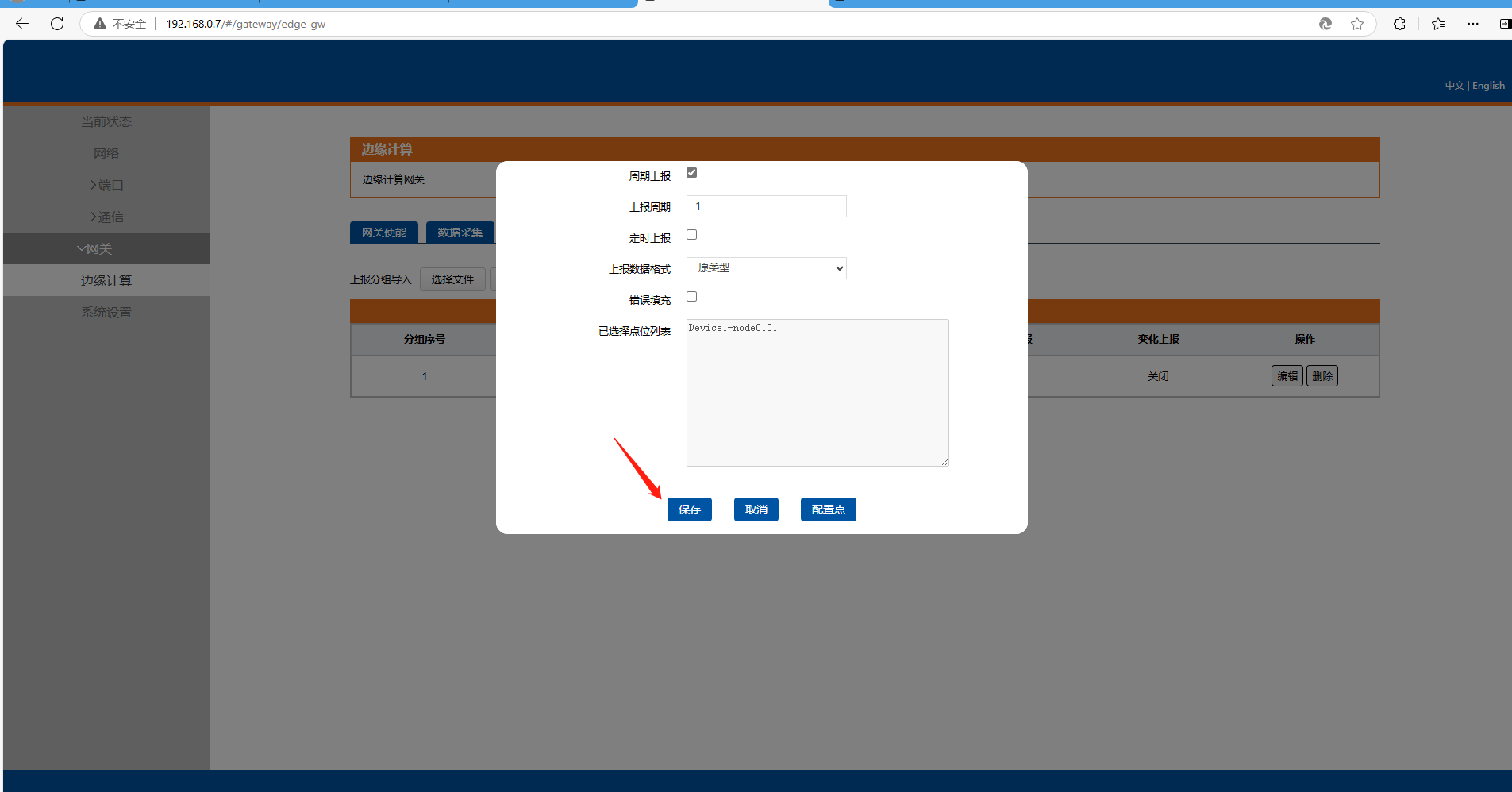

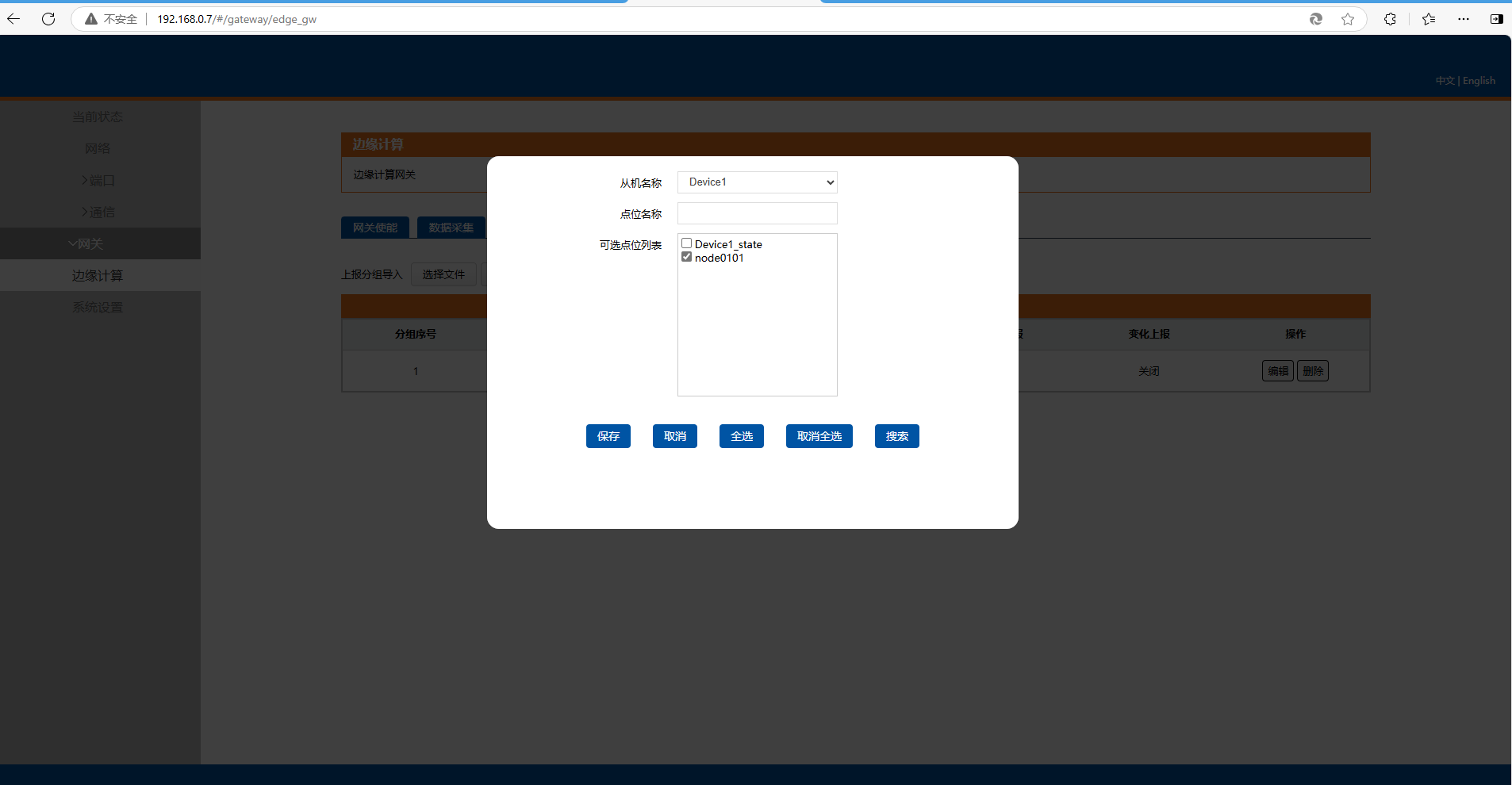

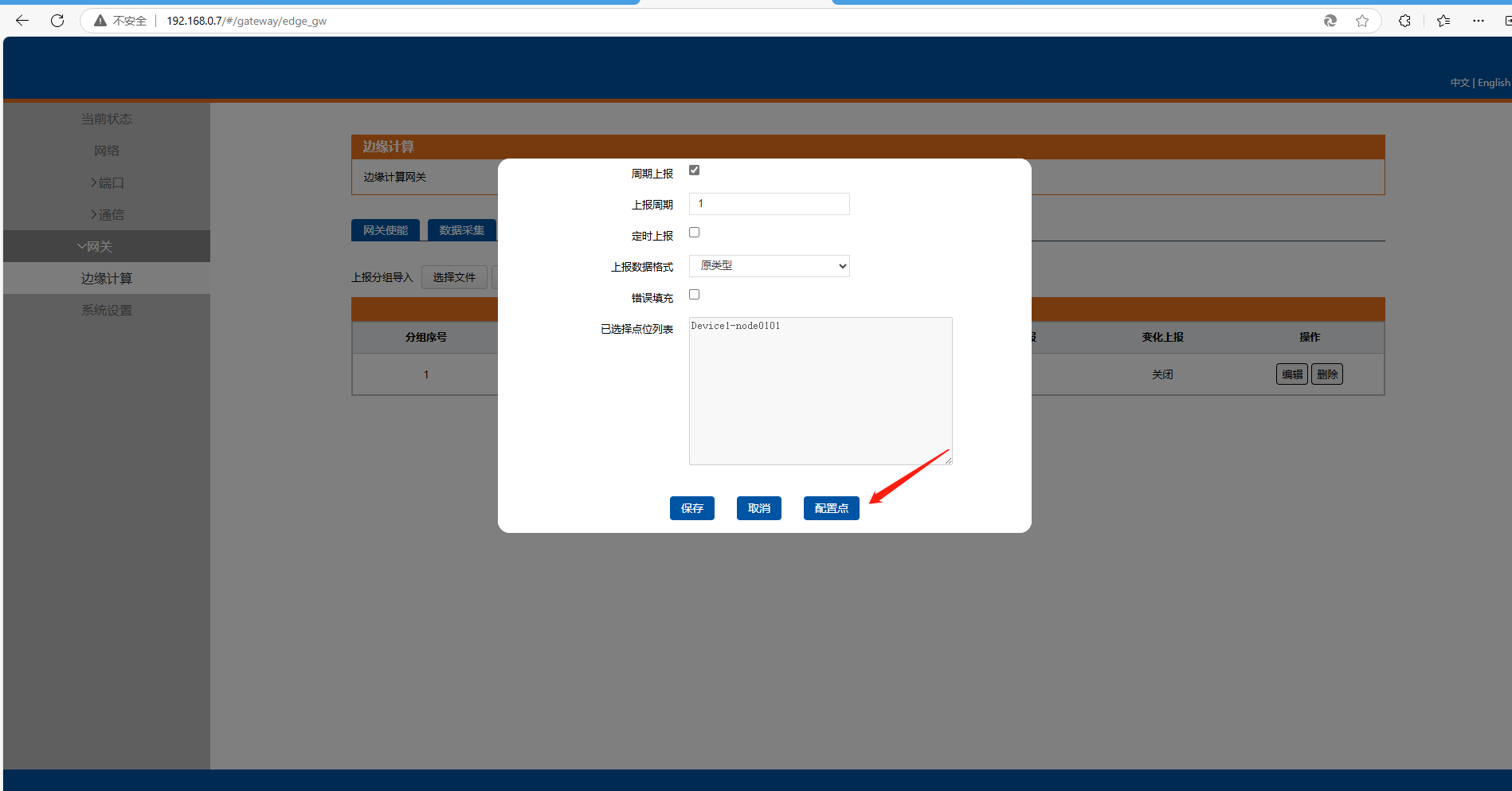

下拉之后，點擊配置點?？蛇x點位列表，勾選添加的數據點node0101。點擊保存。

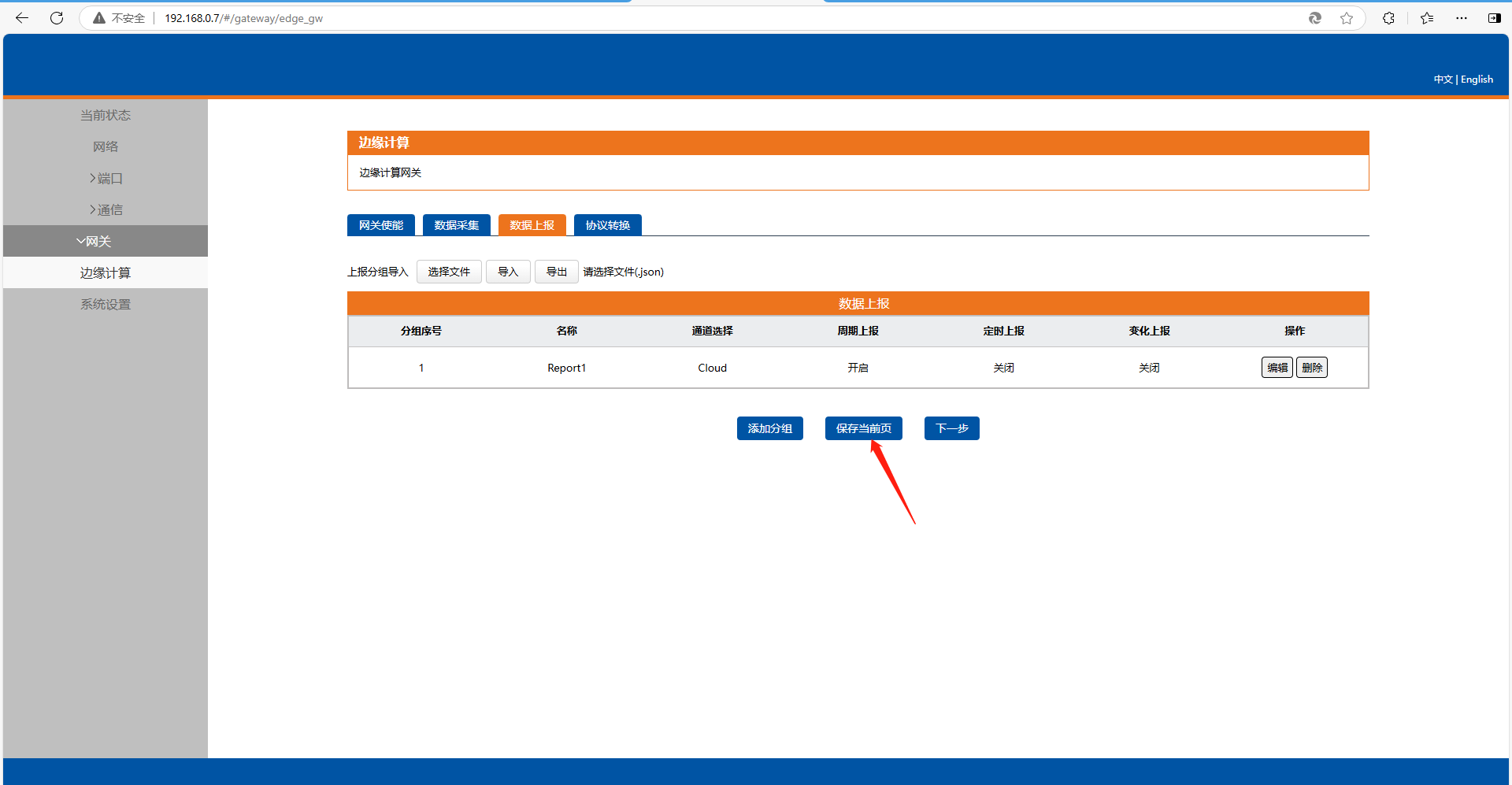

8、保存，重啟

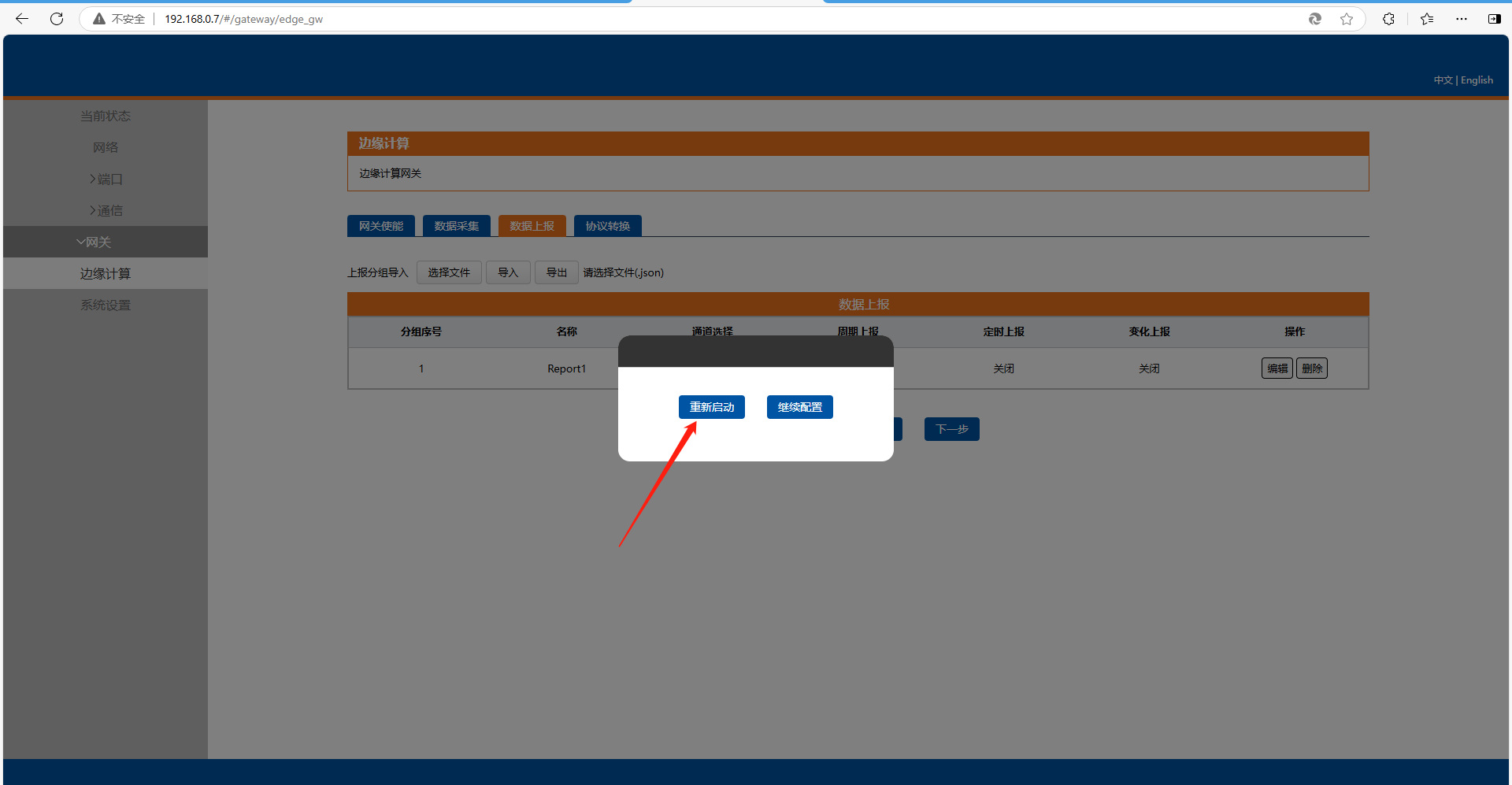

點擊保存當前頁，點擊重新啟動。

四、有人云設置

1、登陸有人云

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

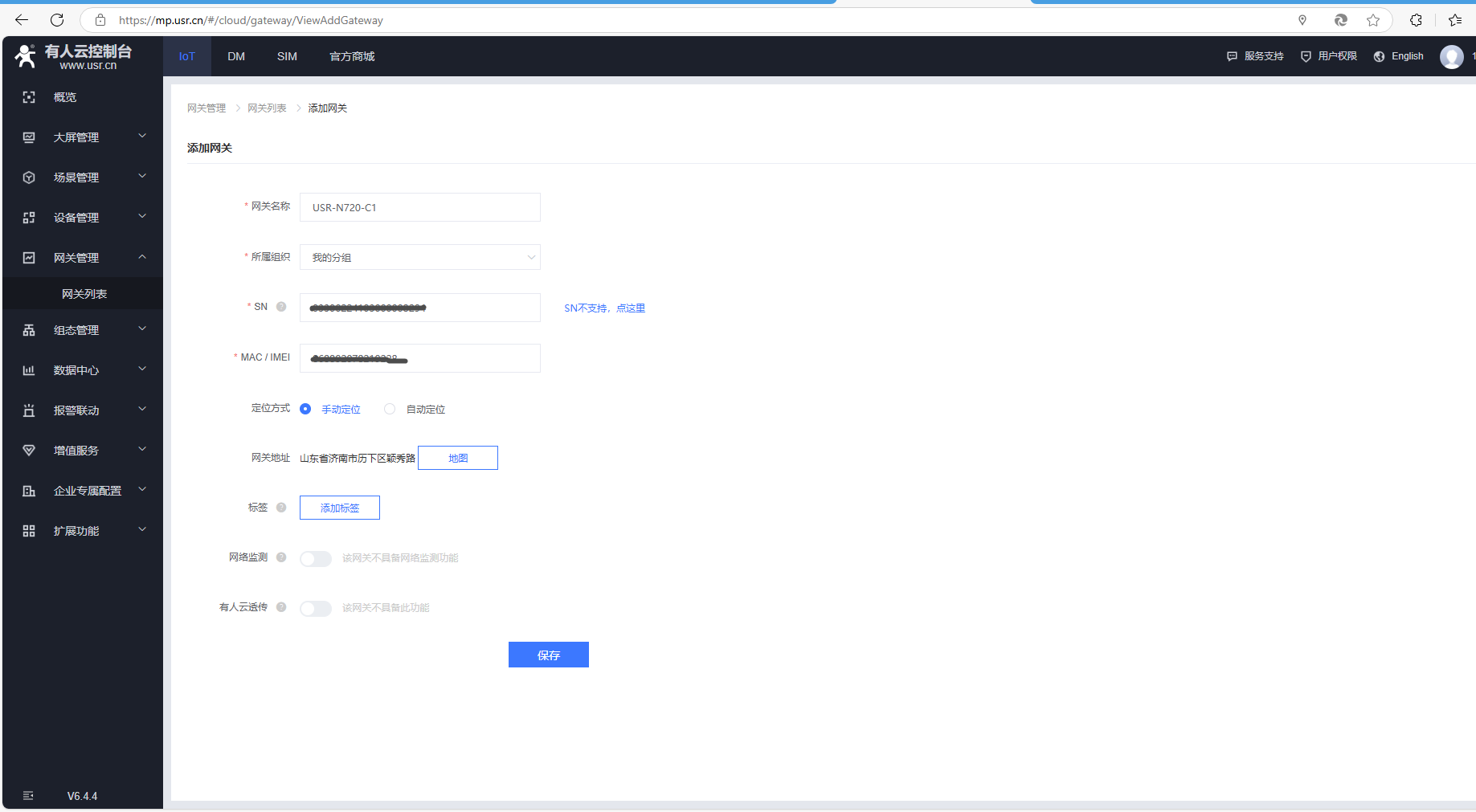

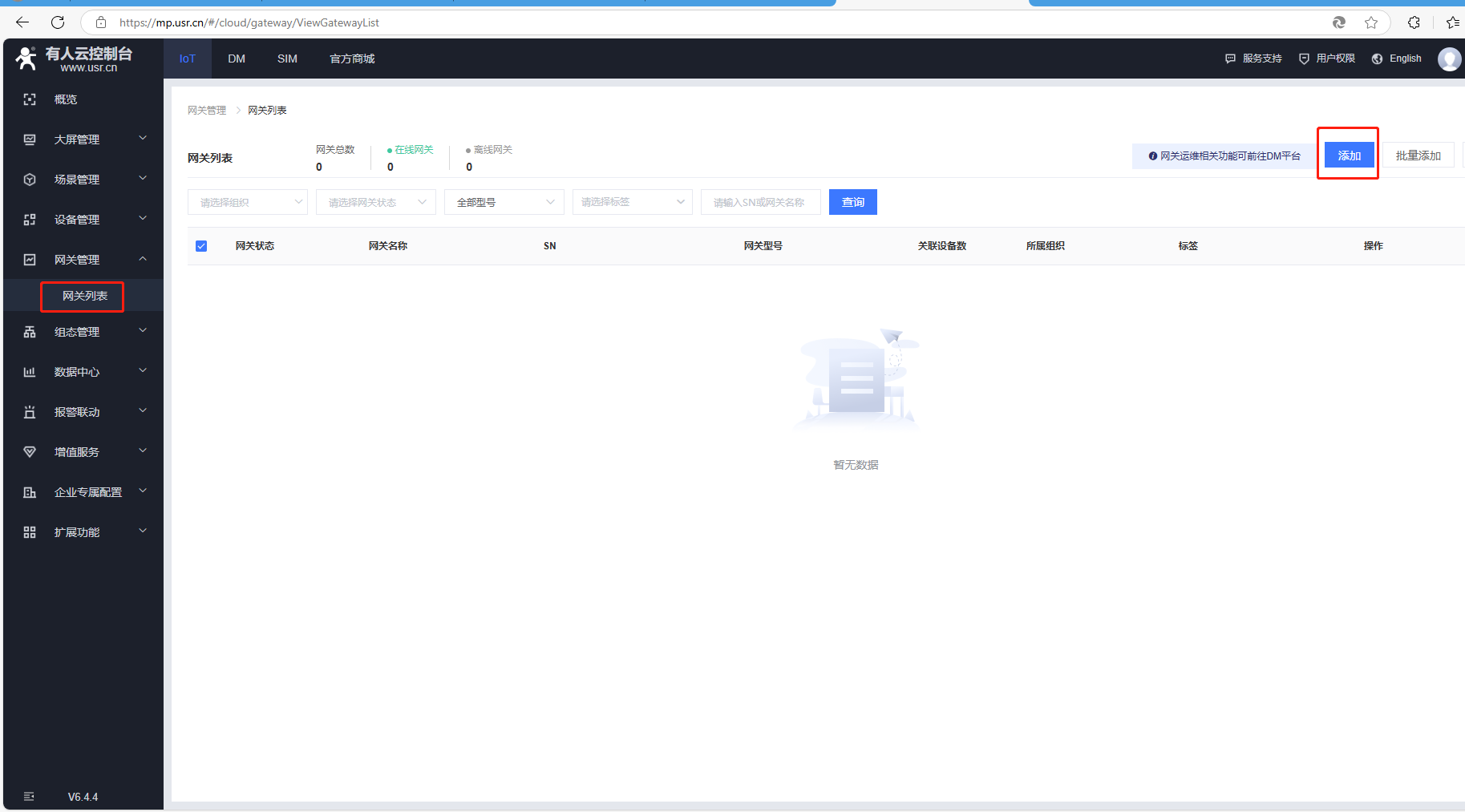

2、添加網關

點擊網關列表，點擊添加，使用產品標簽上的SN和IMEI，添加網關。產品聯網正常，有人云網關在線。

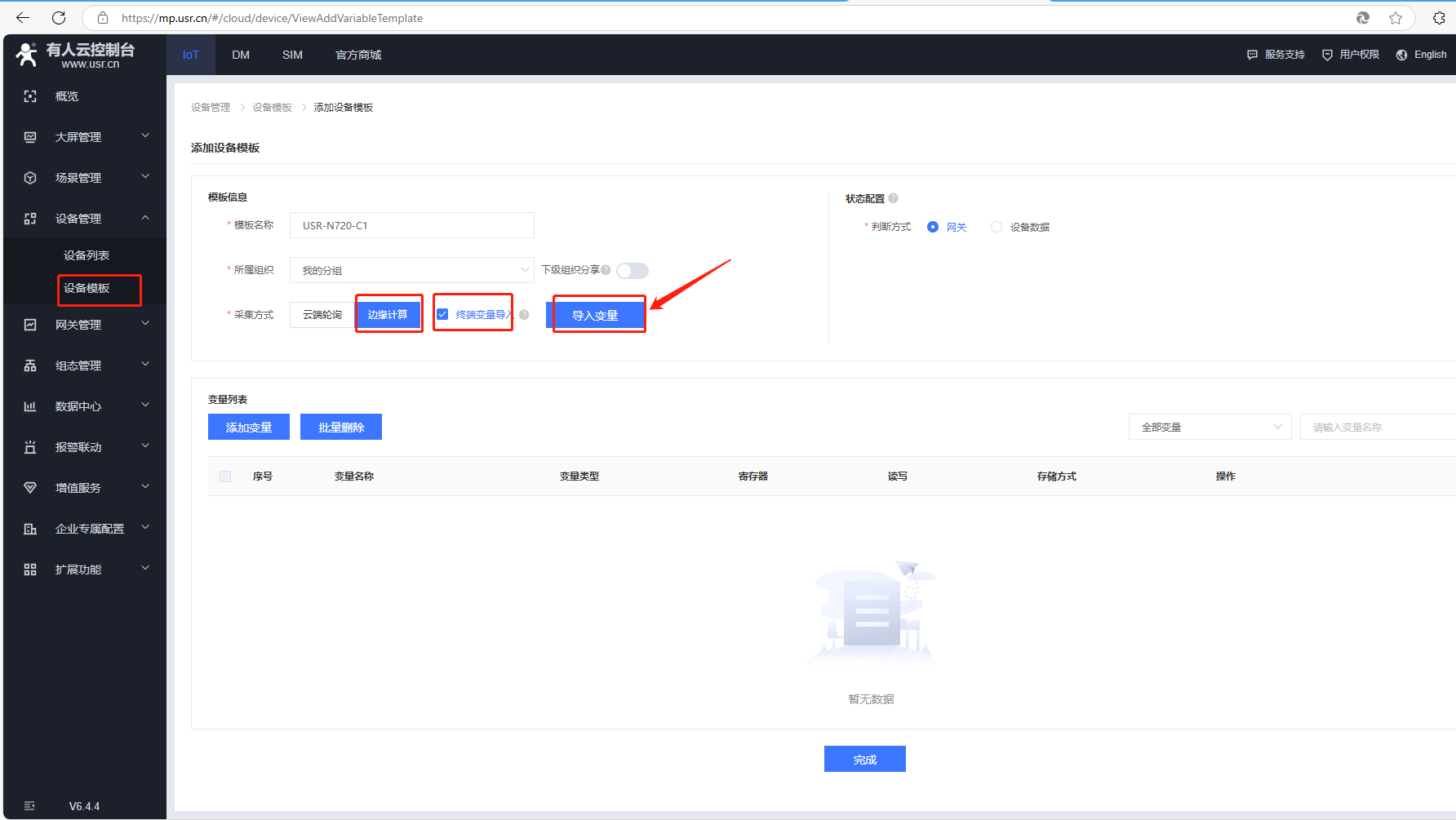

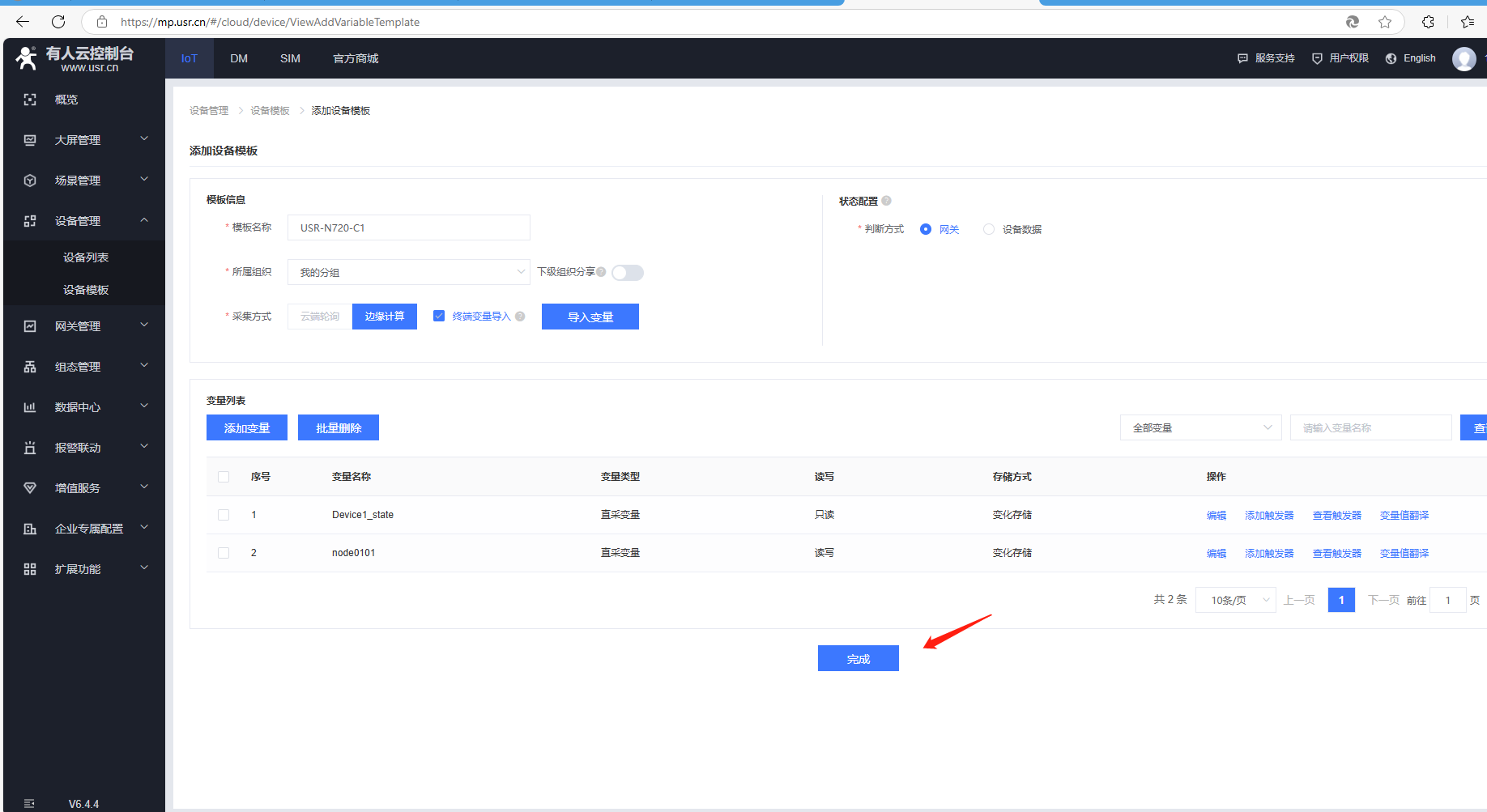

3、添加模板

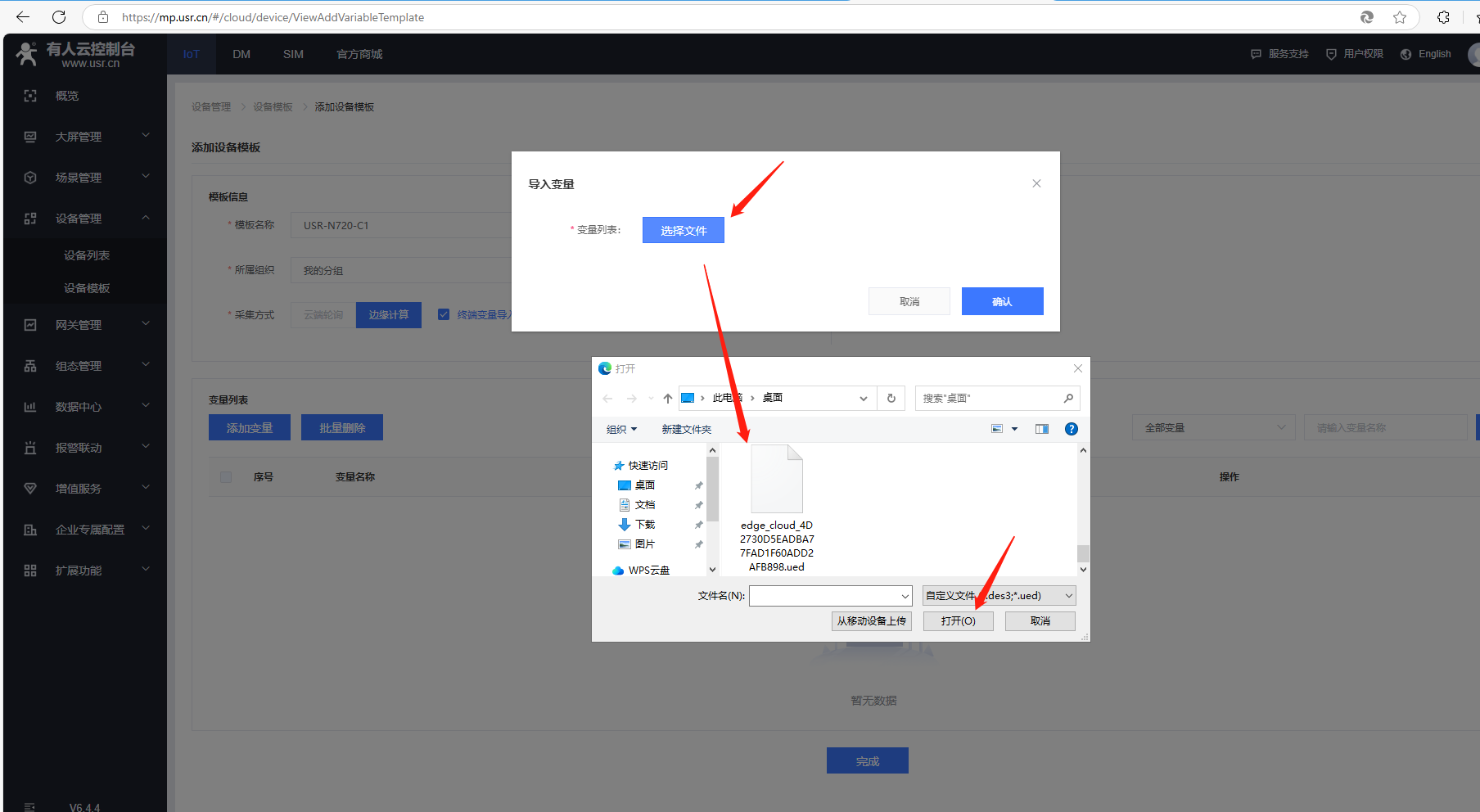

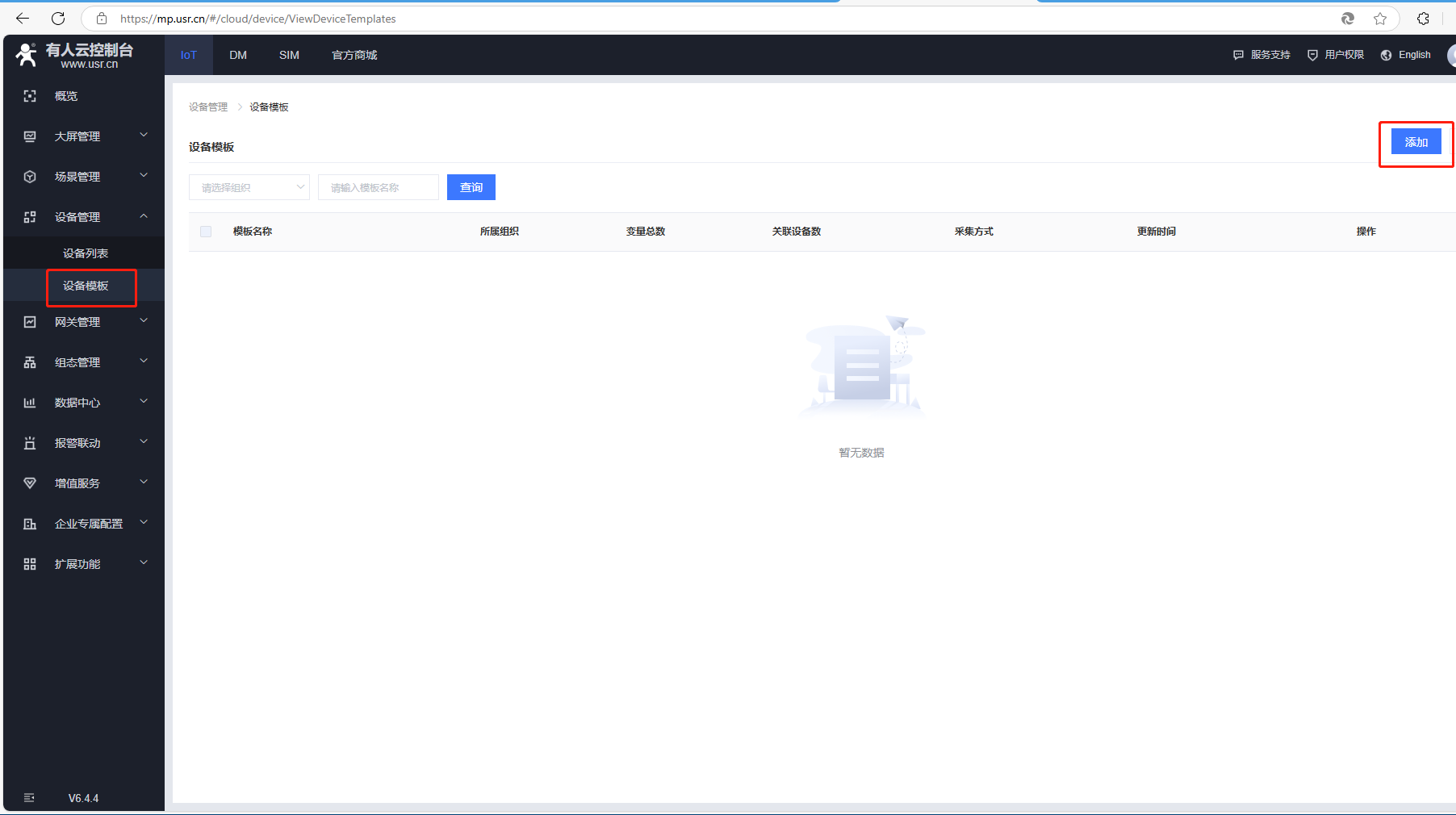

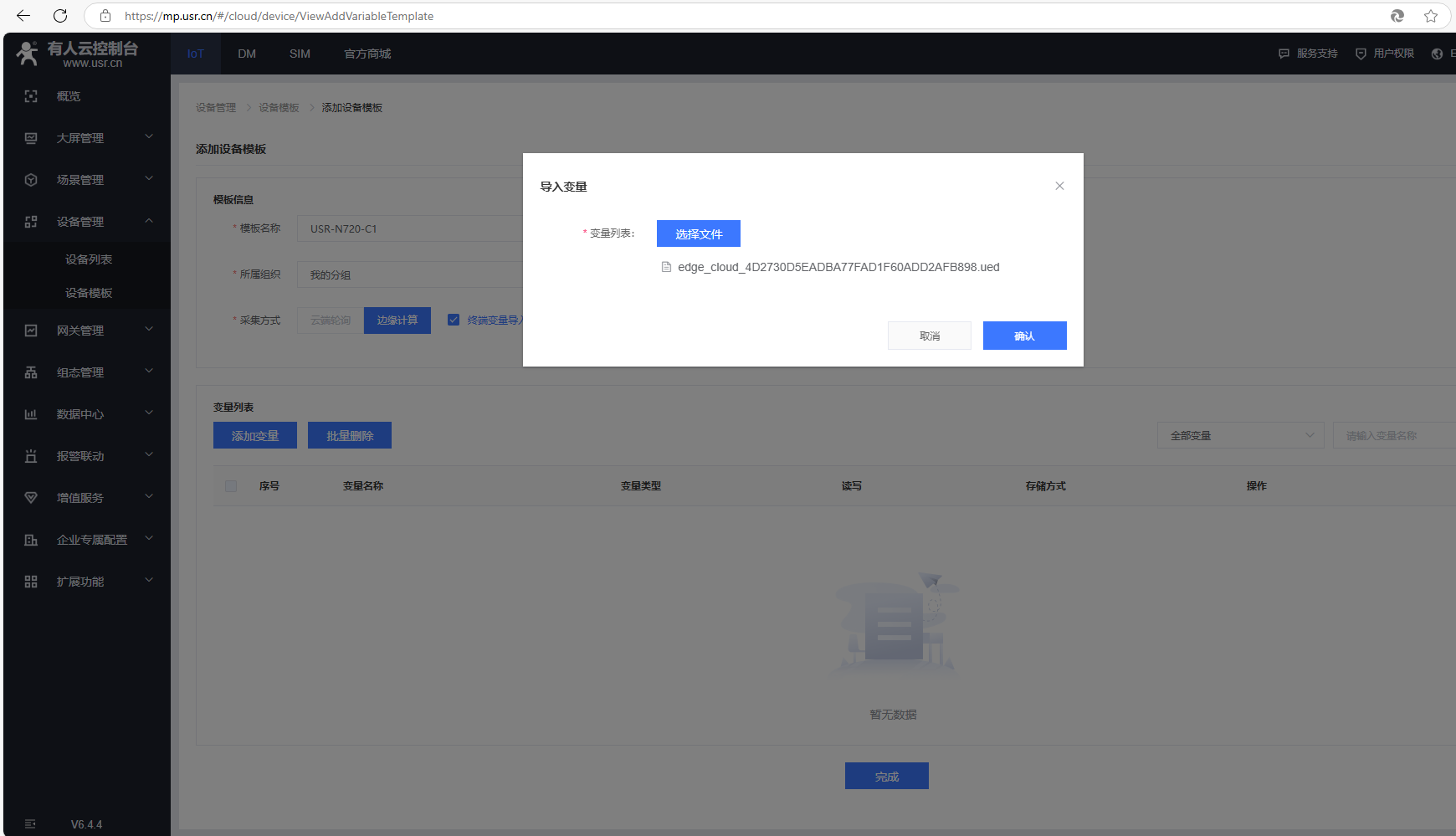

點擊設備模板，點擊添加，采集方式選擇邊緣計算，勾選終端變量導入，導入變量，按照路徑，將保存桌面的變量文件導入。按照以下截圖步驟，完成。

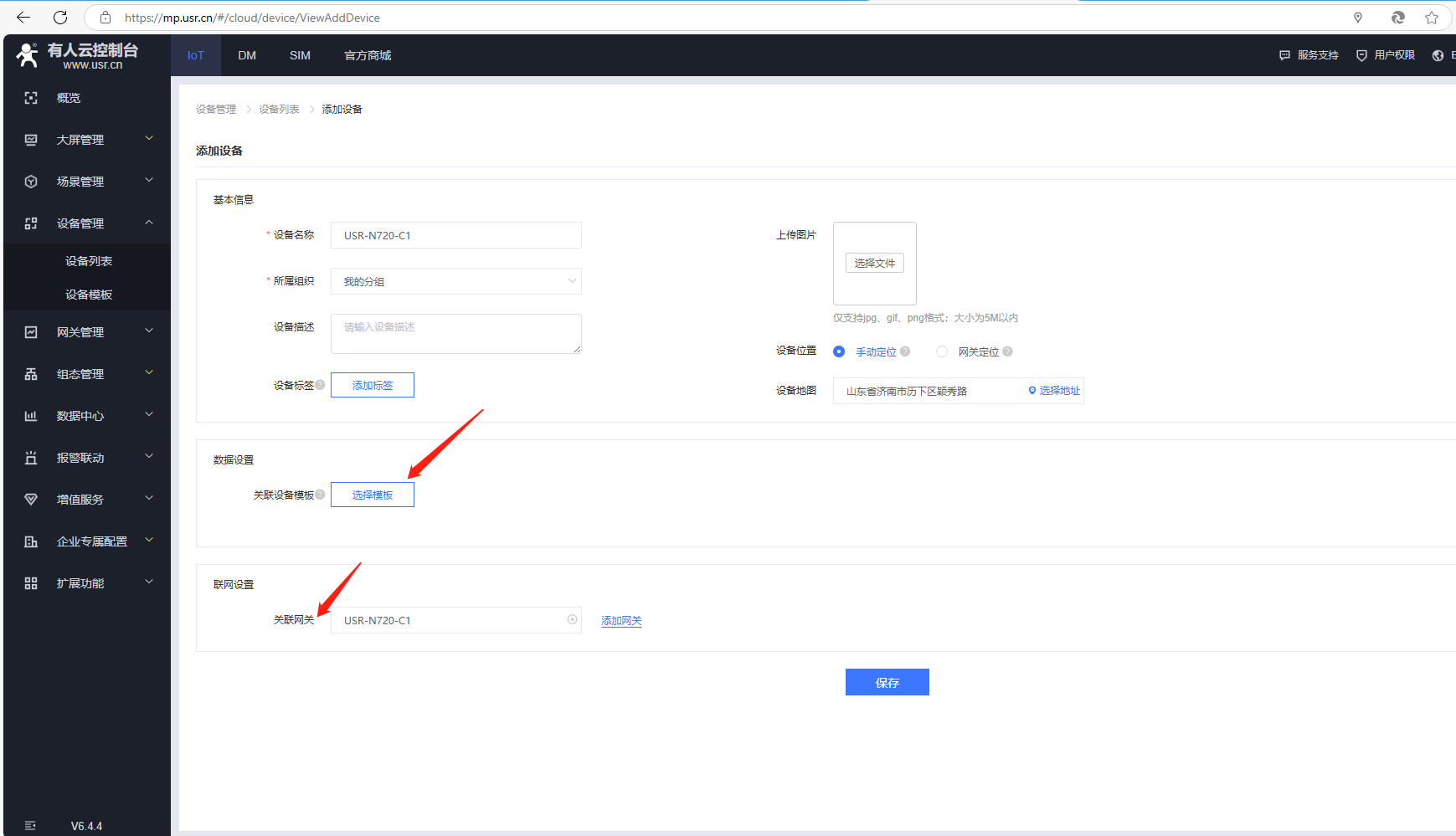

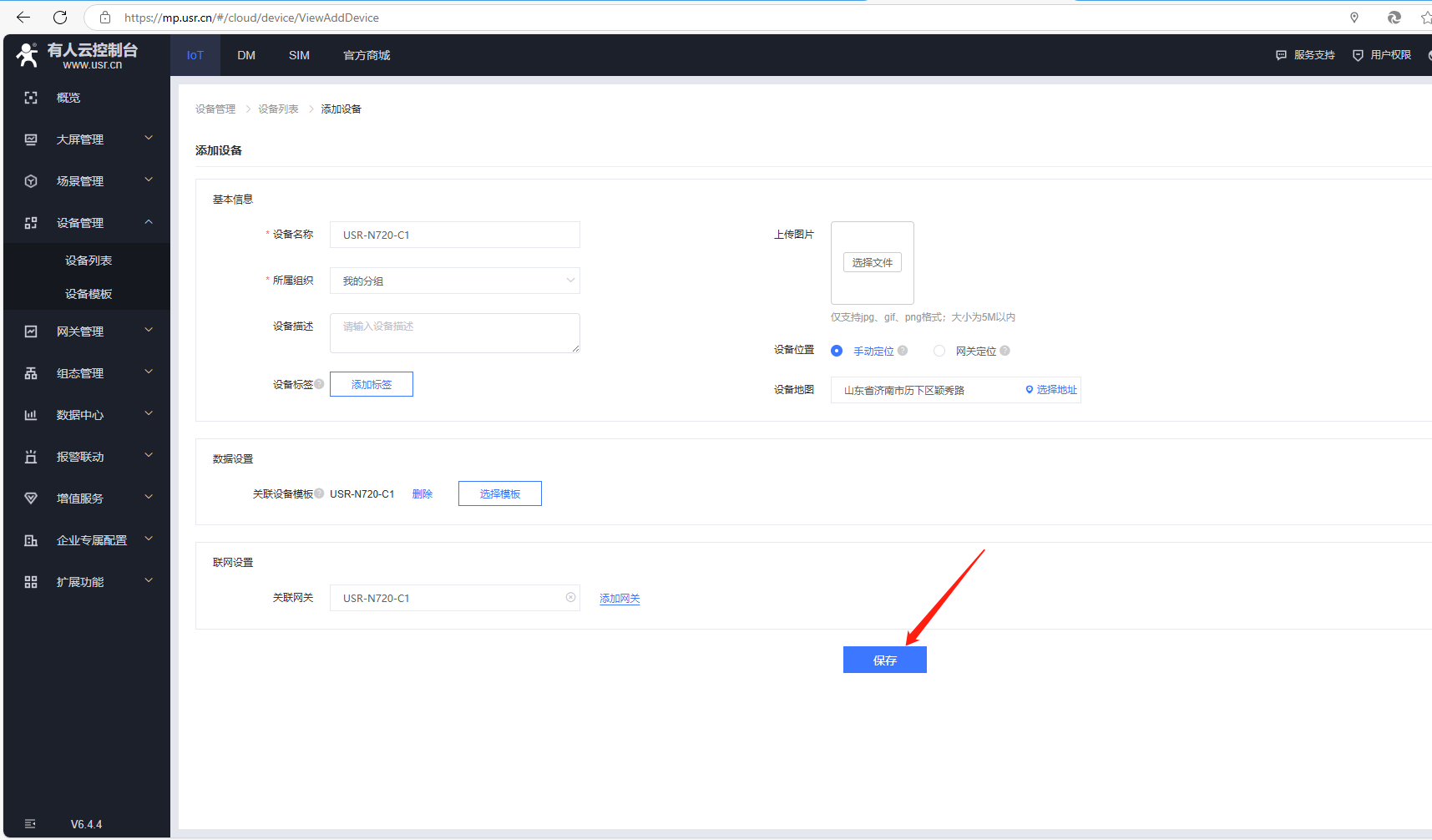

4、添加設備

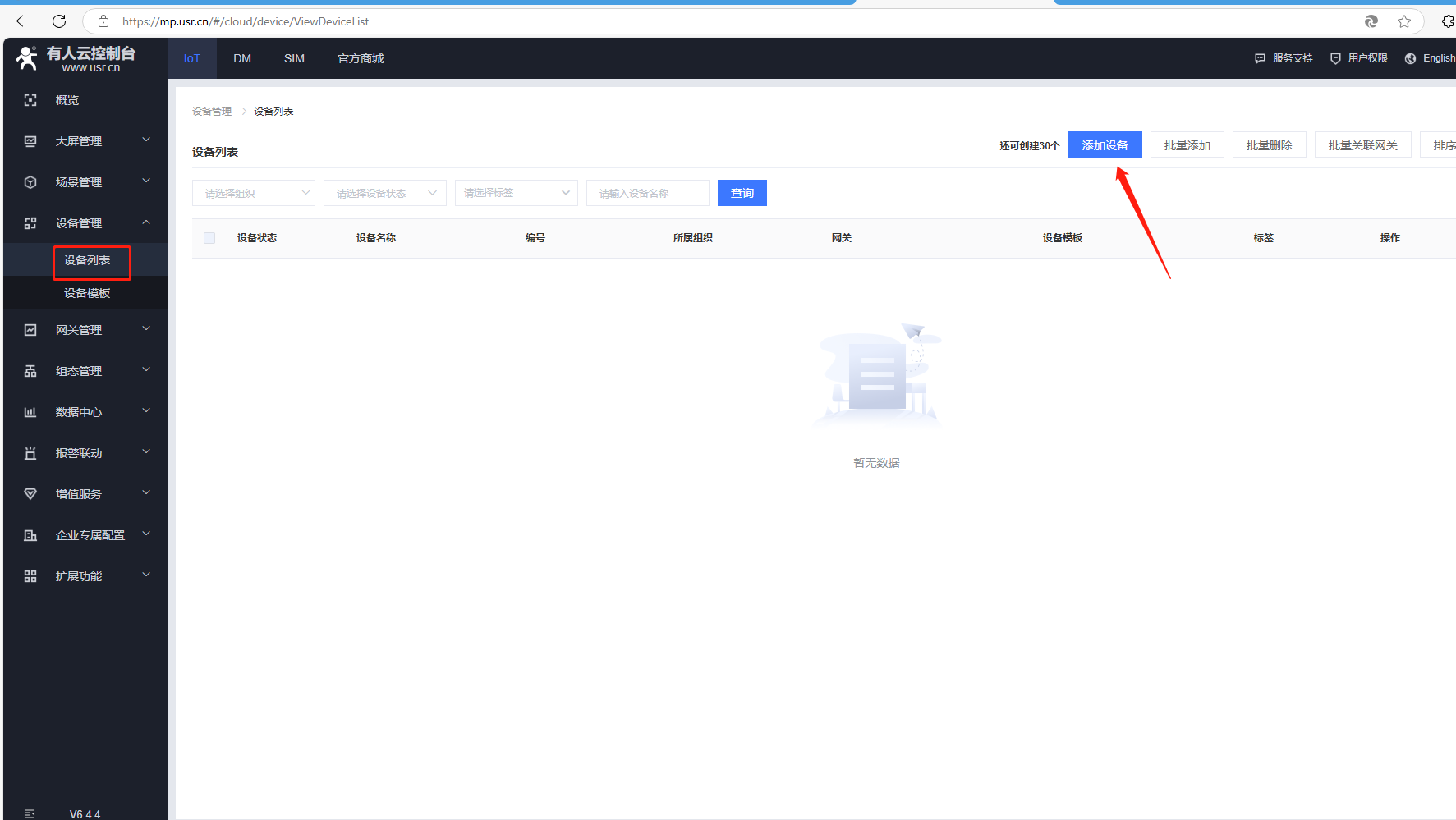

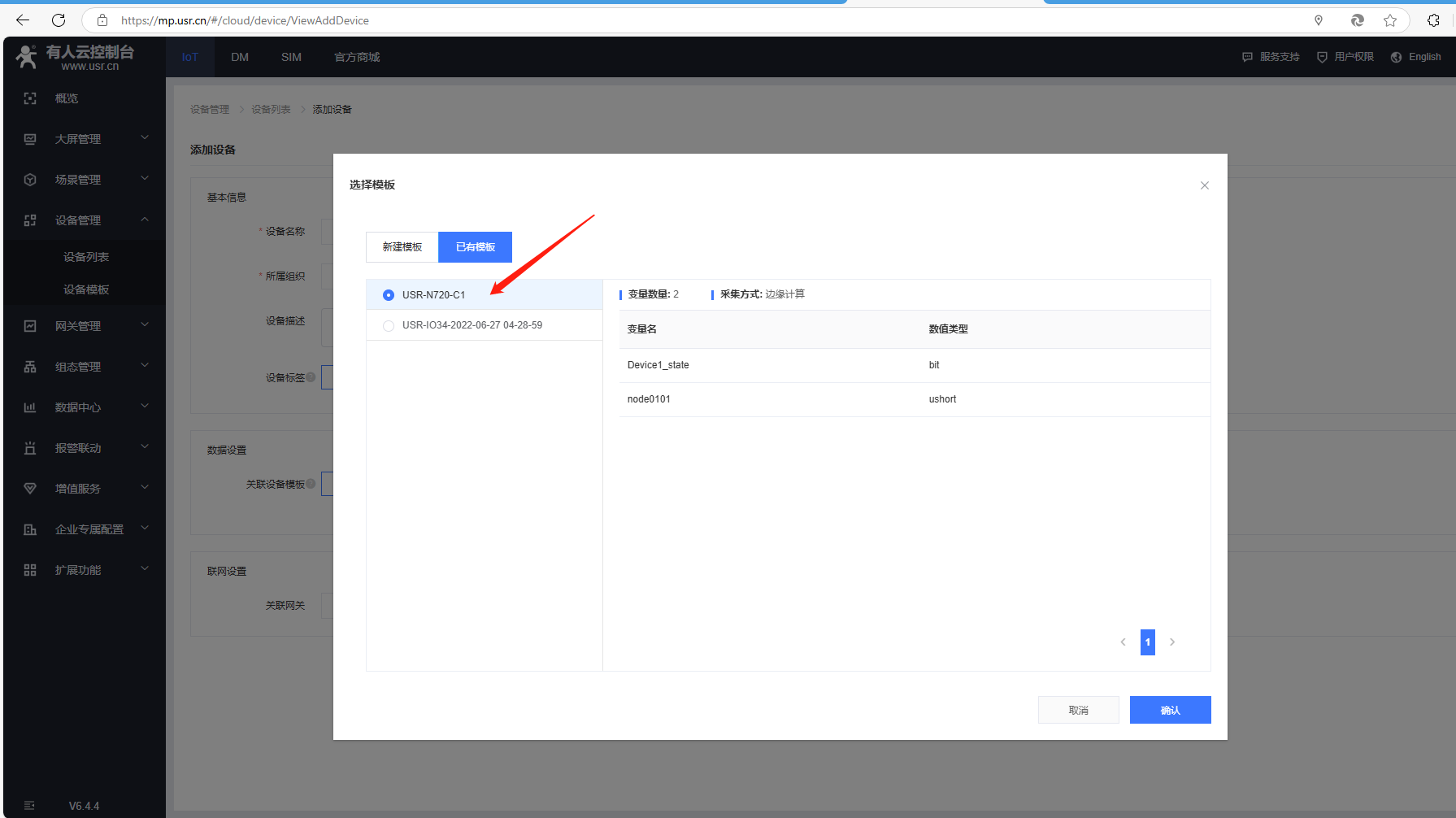

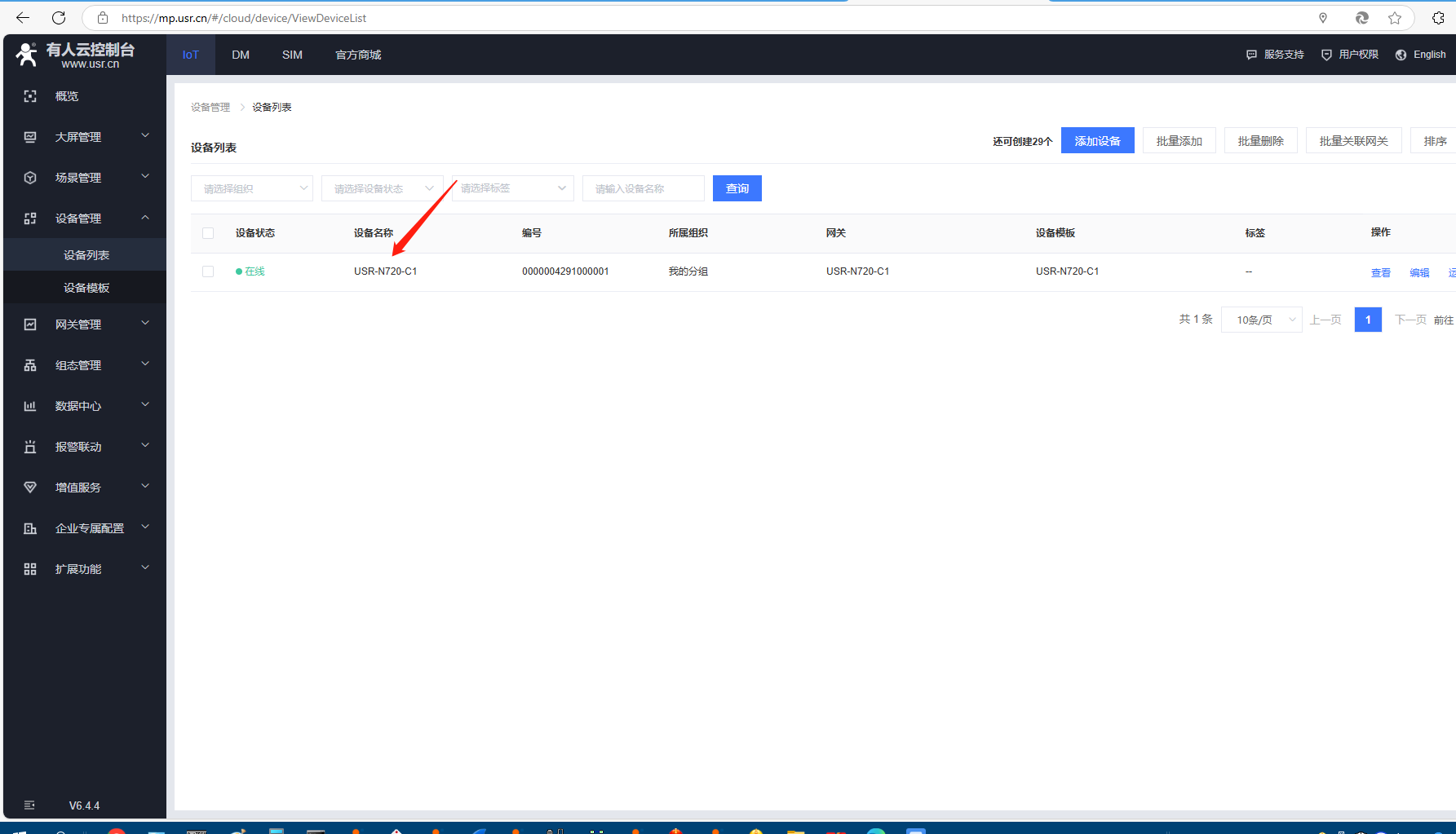

點擊設備列表，點擊添加設備。點擊選擇模板，選擇已有模板。關聯對應的網關。點擊保存。添加的設備，在線狀態。

五、數據接收測試

1、MODBUS SLAVE 軟件設置

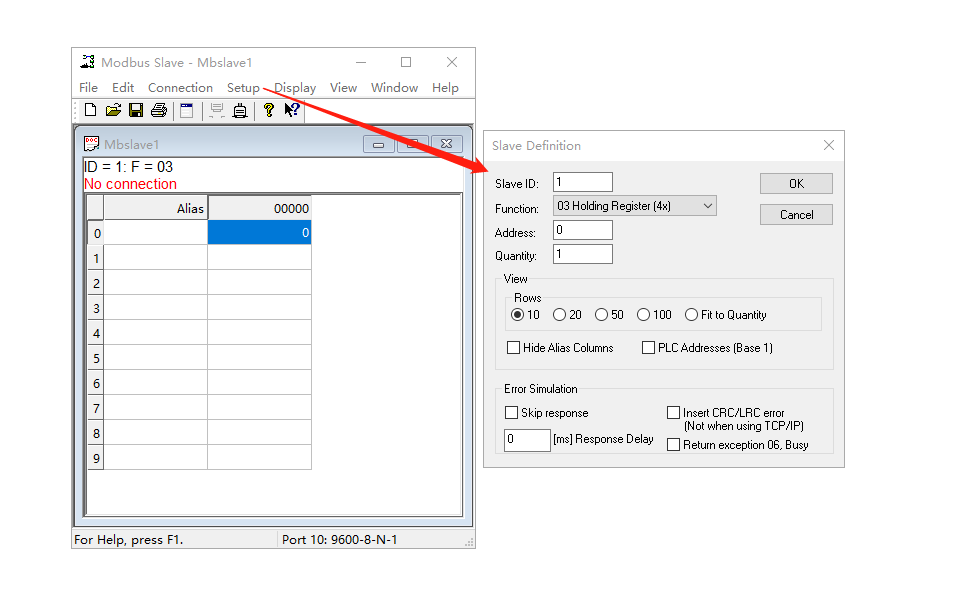

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

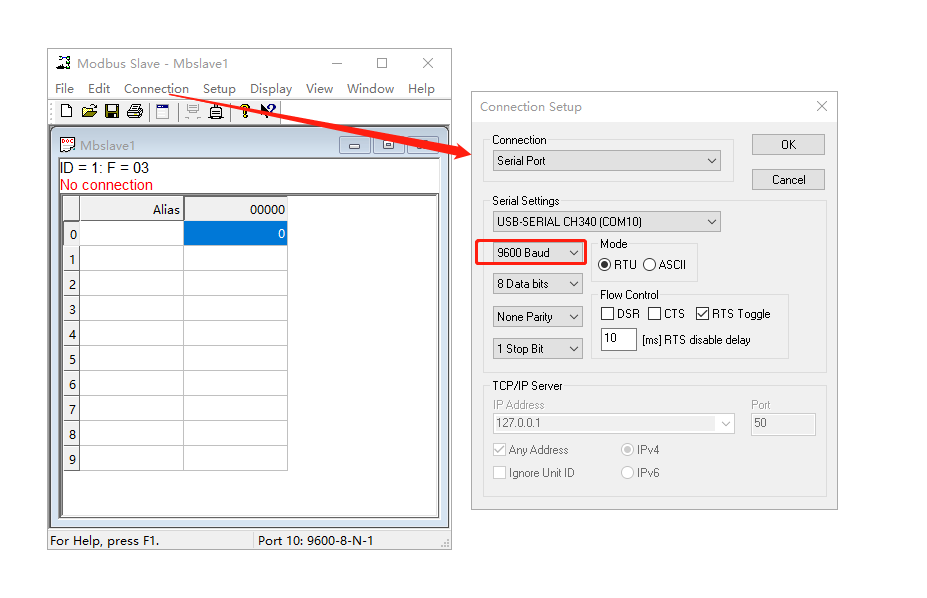

（2）點擊Connection,選擇串口，對應USR所接USB-RS485串口線的COM口號，串口參數和USR串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

2、數據接收測試

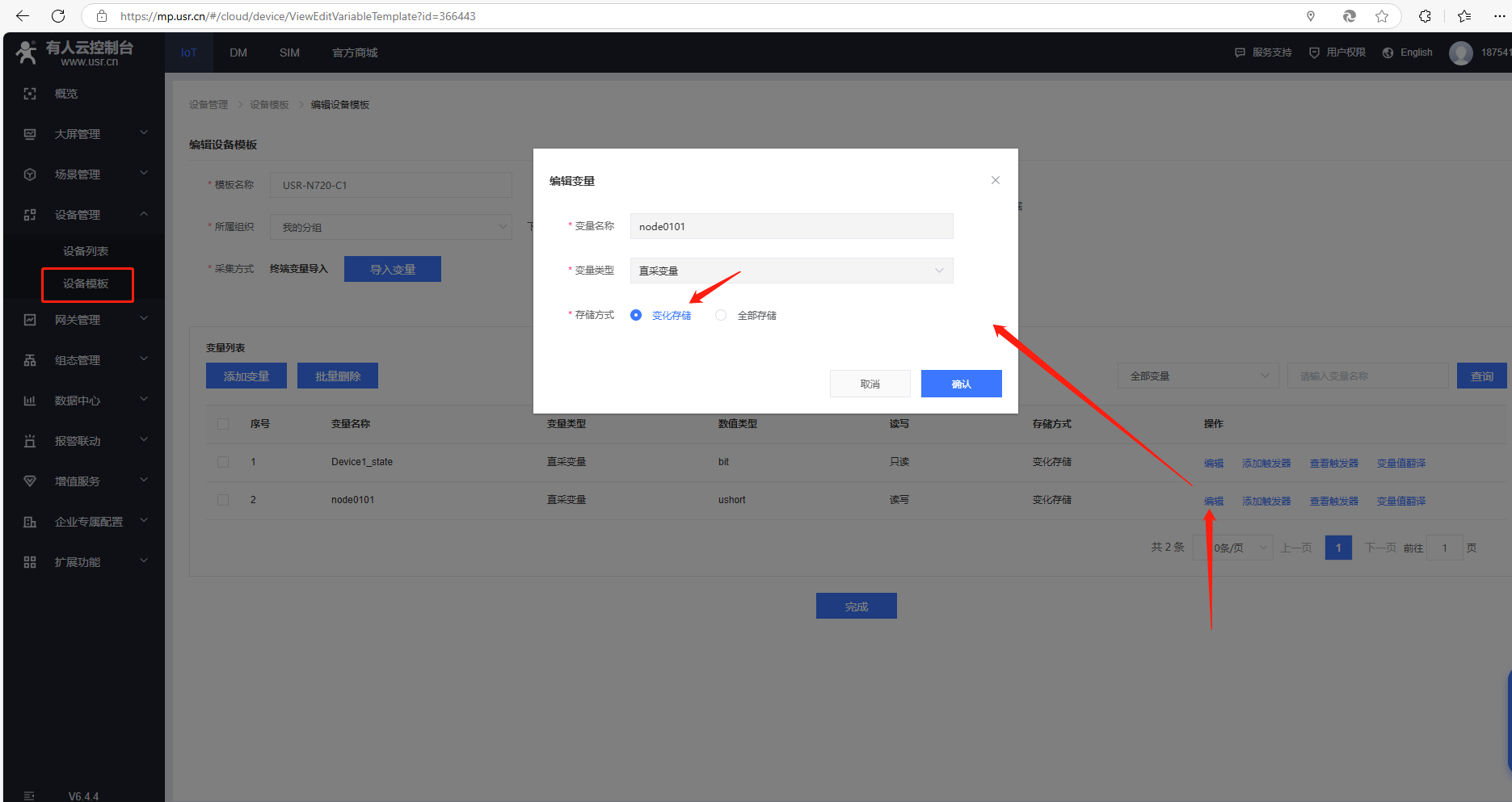

點擊設備模板，點擊變量后面的編輯，可以查看變量存儲方式。這次測試使用變化存儲。

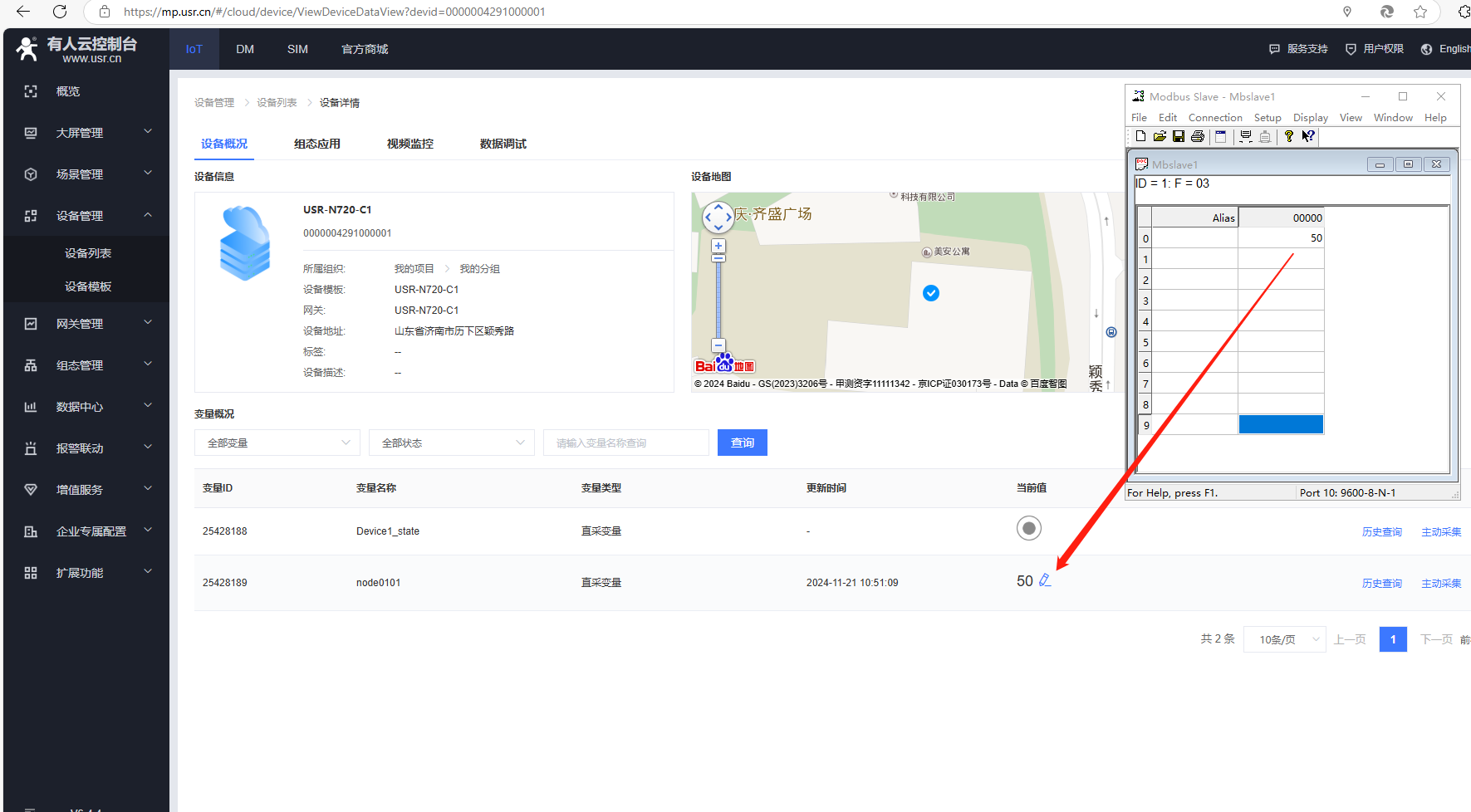

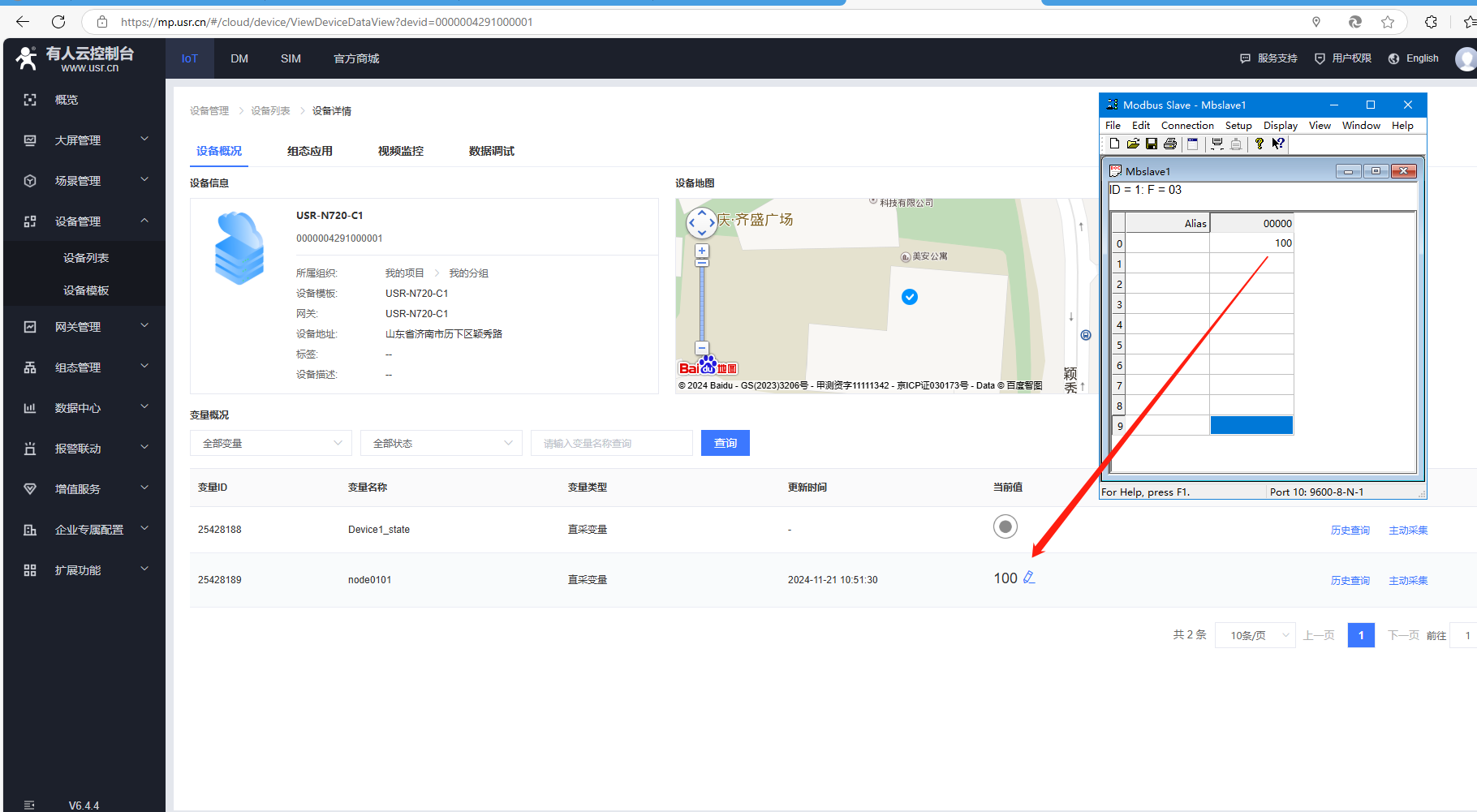

點擊設備列表，點擊設備名，MODBUS SLAVE軟件修改寄存器地址0的數據，改為50，有人云數據接收，顯示50。

MODBUS SLAVE軟件修改寄存器地址0的數據，改為100，有人云數據接收，顯示100。

編寫人：金志方 編寫日期：2024-11-21

審核人：金志方 審核日期：2024-11-21

訂正版本：V1.0 訂正內容：初稿
