USR-G770 套接字功能示例

一、資料下載

USR-G770 說明書：http://imbacareer.com.cn/Download/1474.html

DR15X&DR5X2&G770標準AT指令集：http://imbacareer.com.cn/Download/984.html

USR-G770 設置軟件：http://imbacareer.com.cn/Download/1475.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-G770 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G770 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦下載并打開 USR-G770設置軟件，安裝串口助手軟件。

3、查看端口號

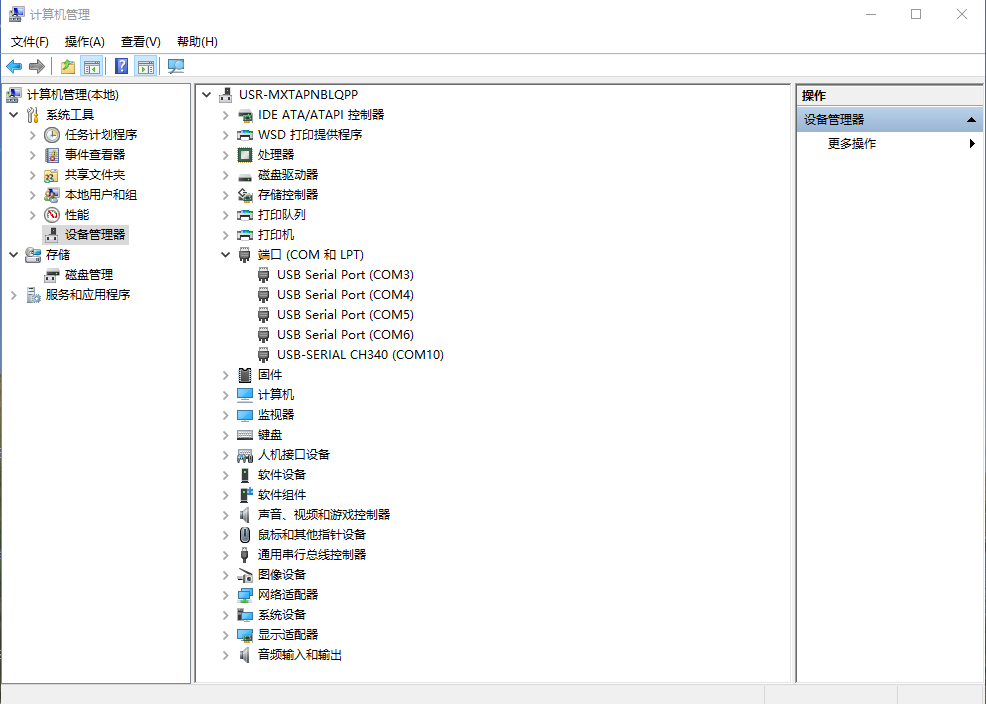

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G770的USB-RS485串口線COM口號，COM10。

4、套接字分發功能原理圖

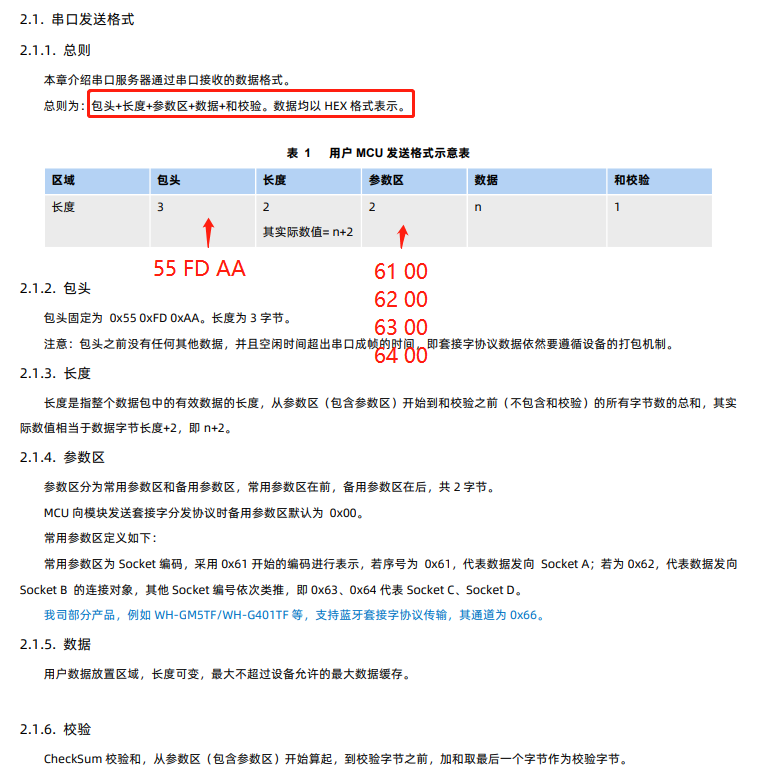

（1）串口發送格式

總則為：包頭+長度+參數區+數據+和校驗。數據均以 HEX 格式

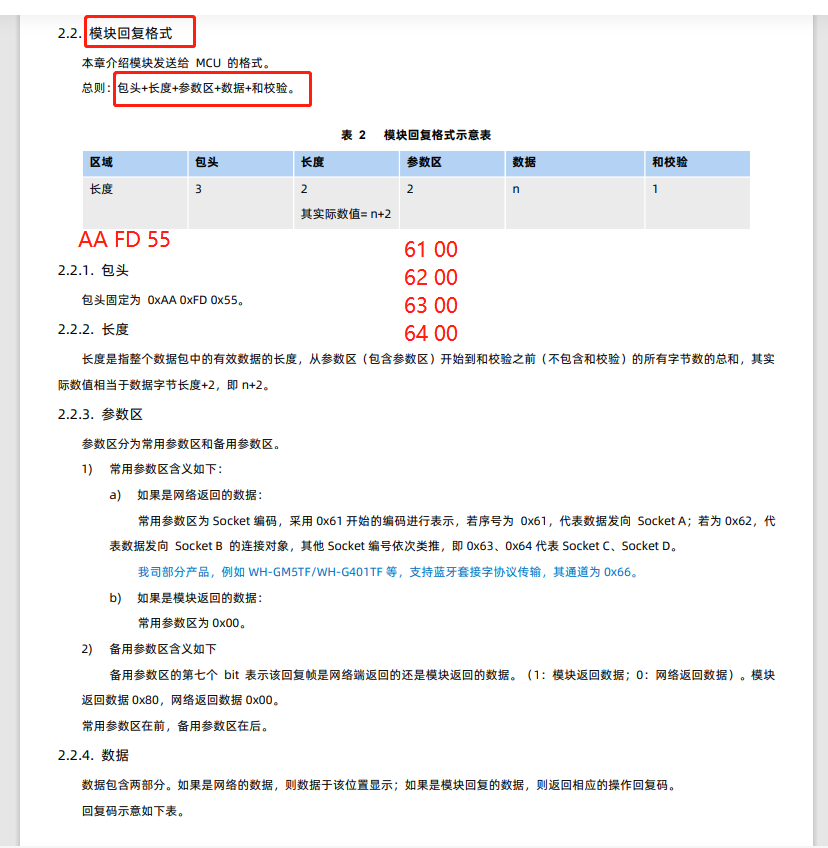

（2）模塊回復格式

總則：包頭+長度+參數區+數據+和校驗。

三、USR-G770參數設置

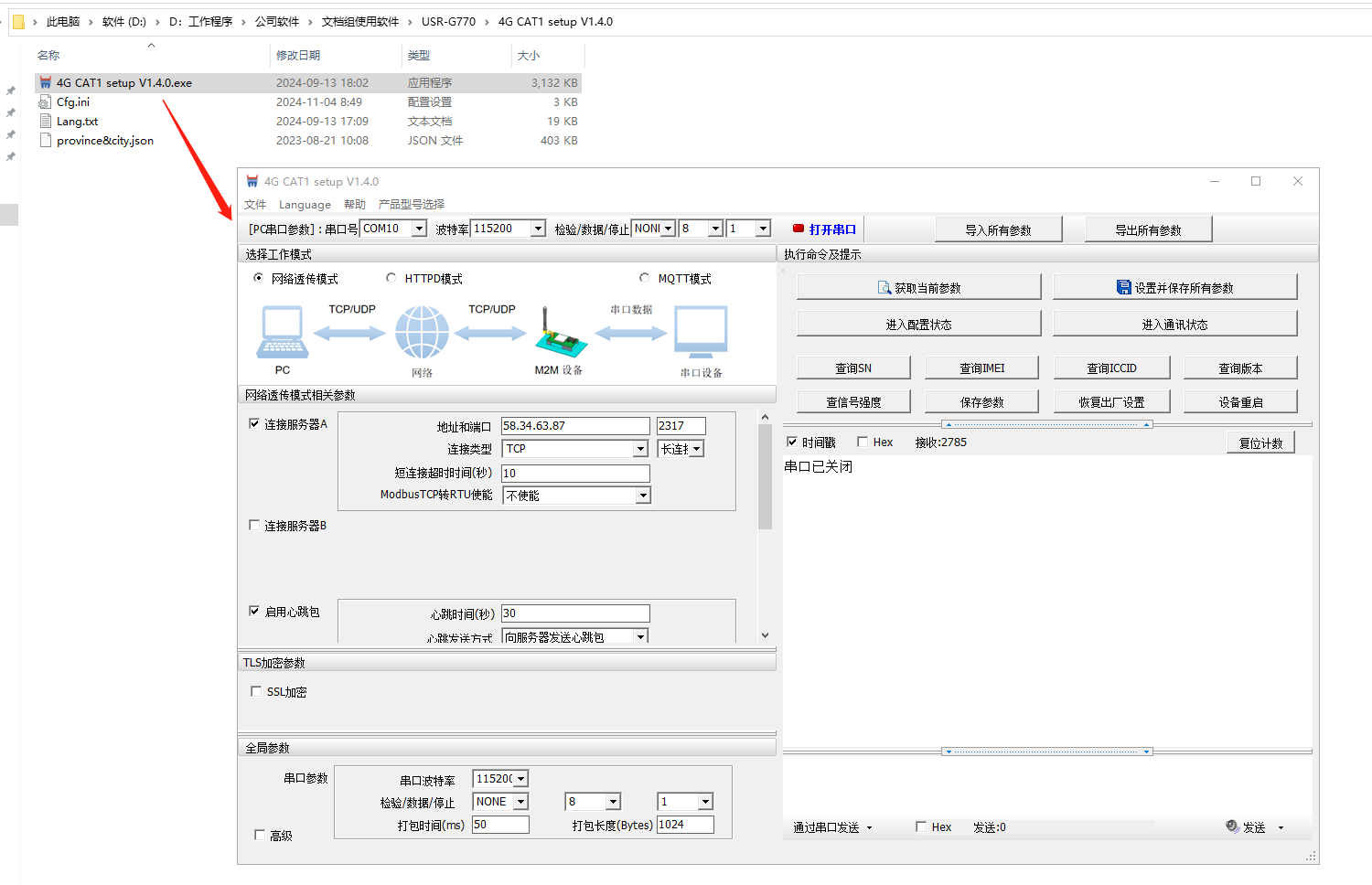

1、打開USR-G770設置軟件

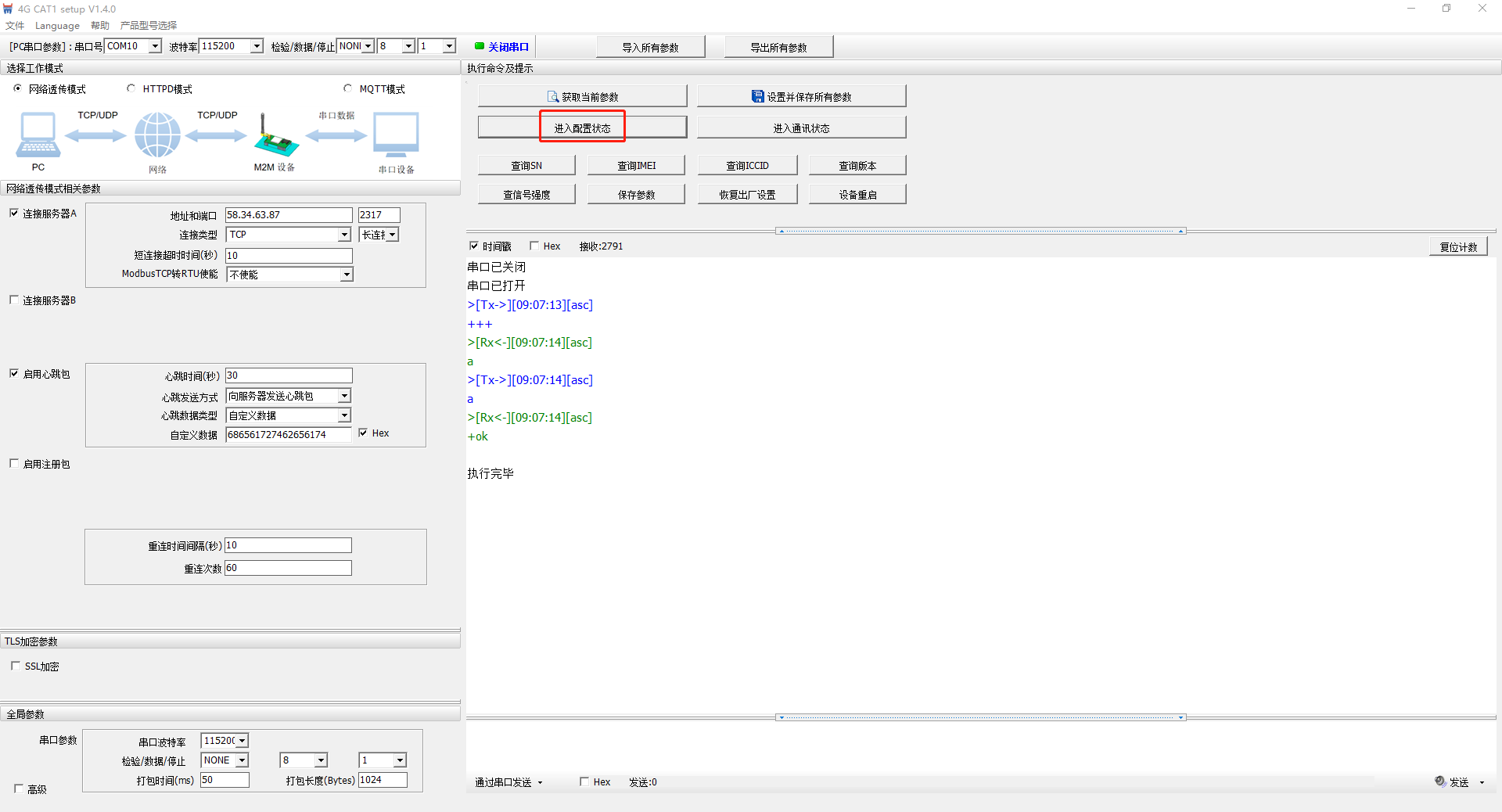

2、打開串口，點擊進入配置狀態

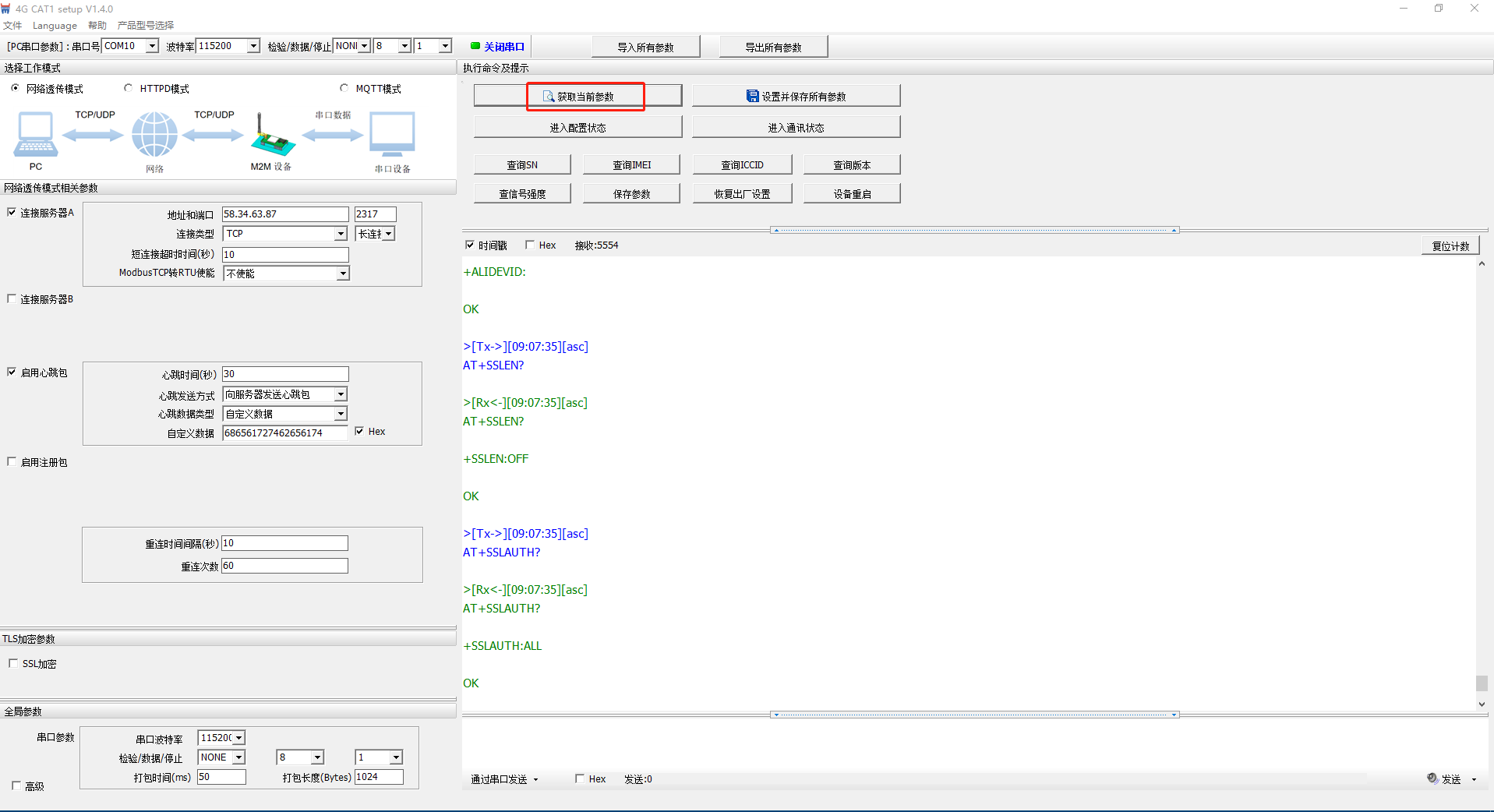

3、點擊獲取當前參數

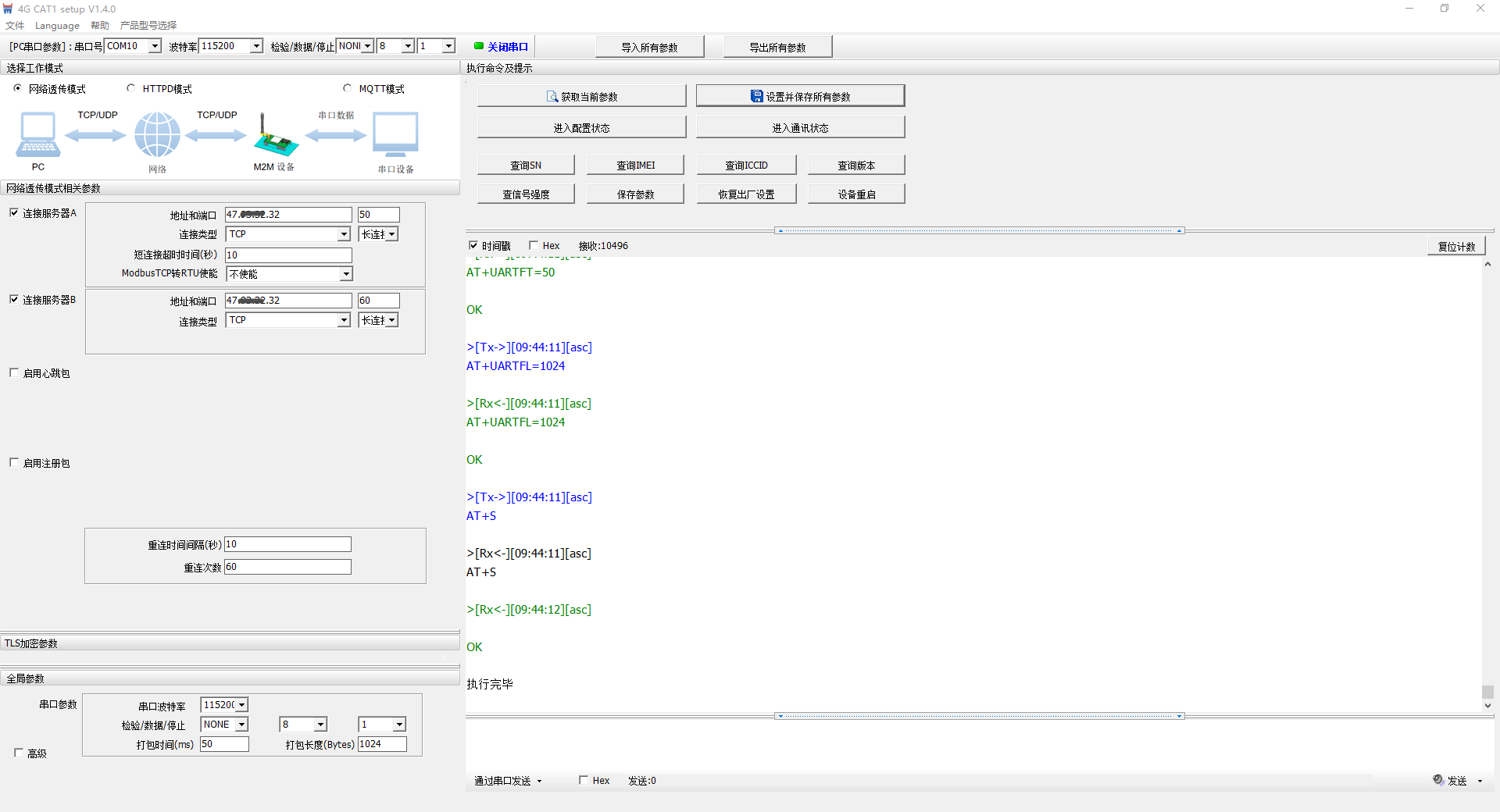

4、開啟2個服務器，設置服務器地址和端口參數，點擊設置并保存所有參數

2個服務器地址都是同一個測試服務器地址，端口號不同，分別是服務器A連接的端口用50，服務器B連接的端口用60，點擊設置并保存所有參數。

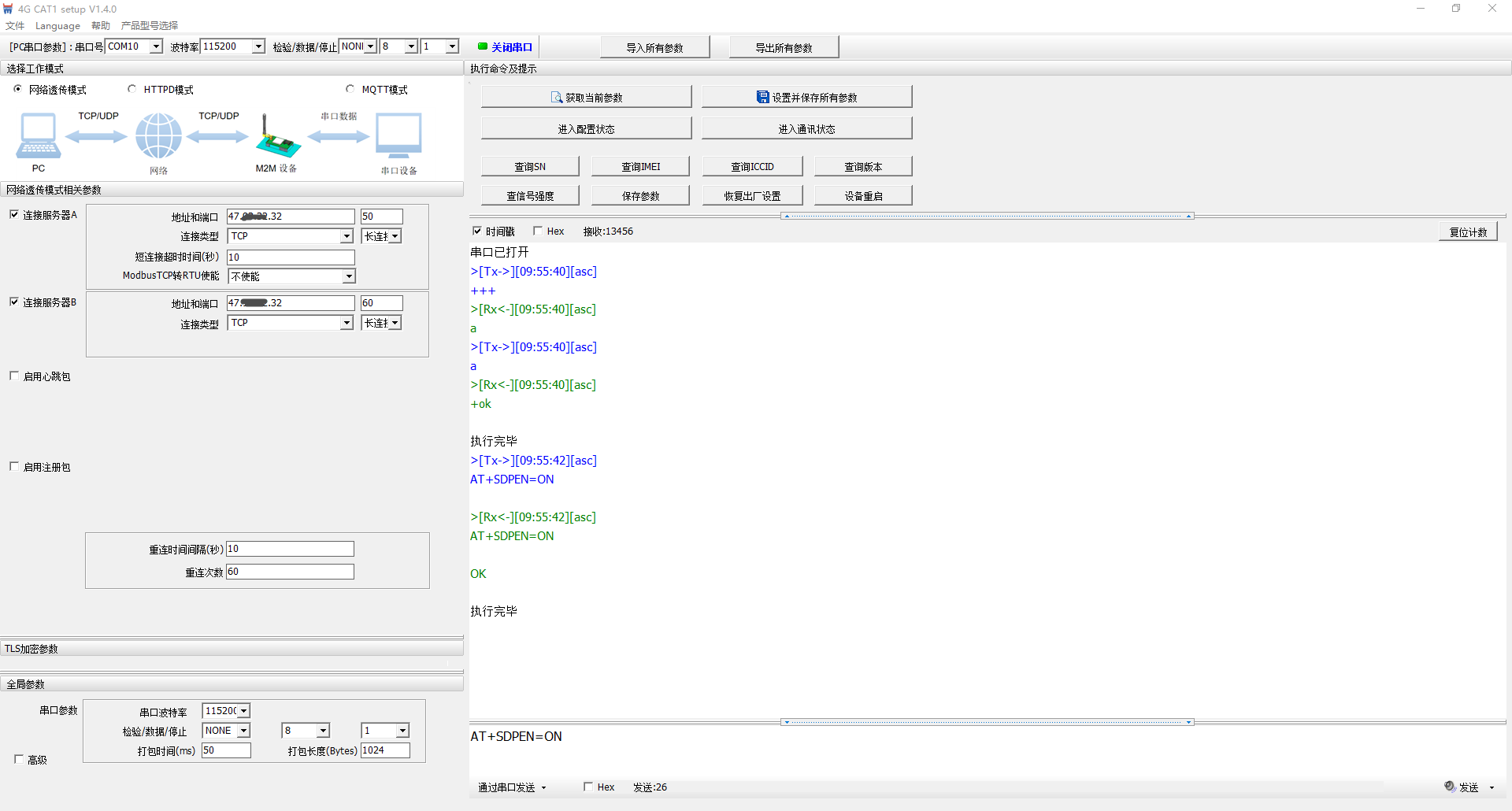

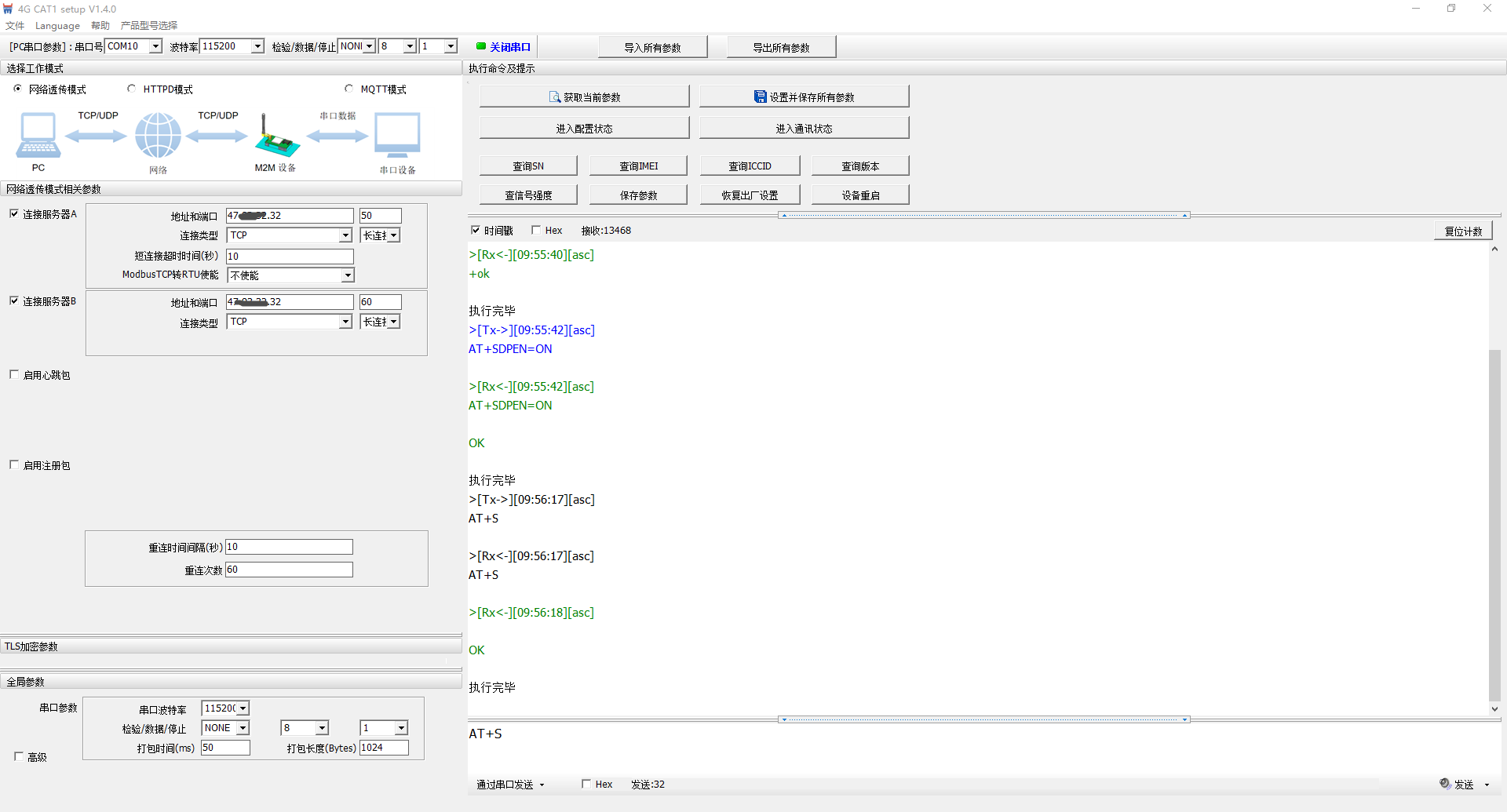

5、串口再次進入配置狀態，用AT指令AT+SDPEN=ON開啟套接字分發功能，再AT+S保存配置并重啟。

6、設置軟件點擊關閉串口

四、套接字分發功能調試

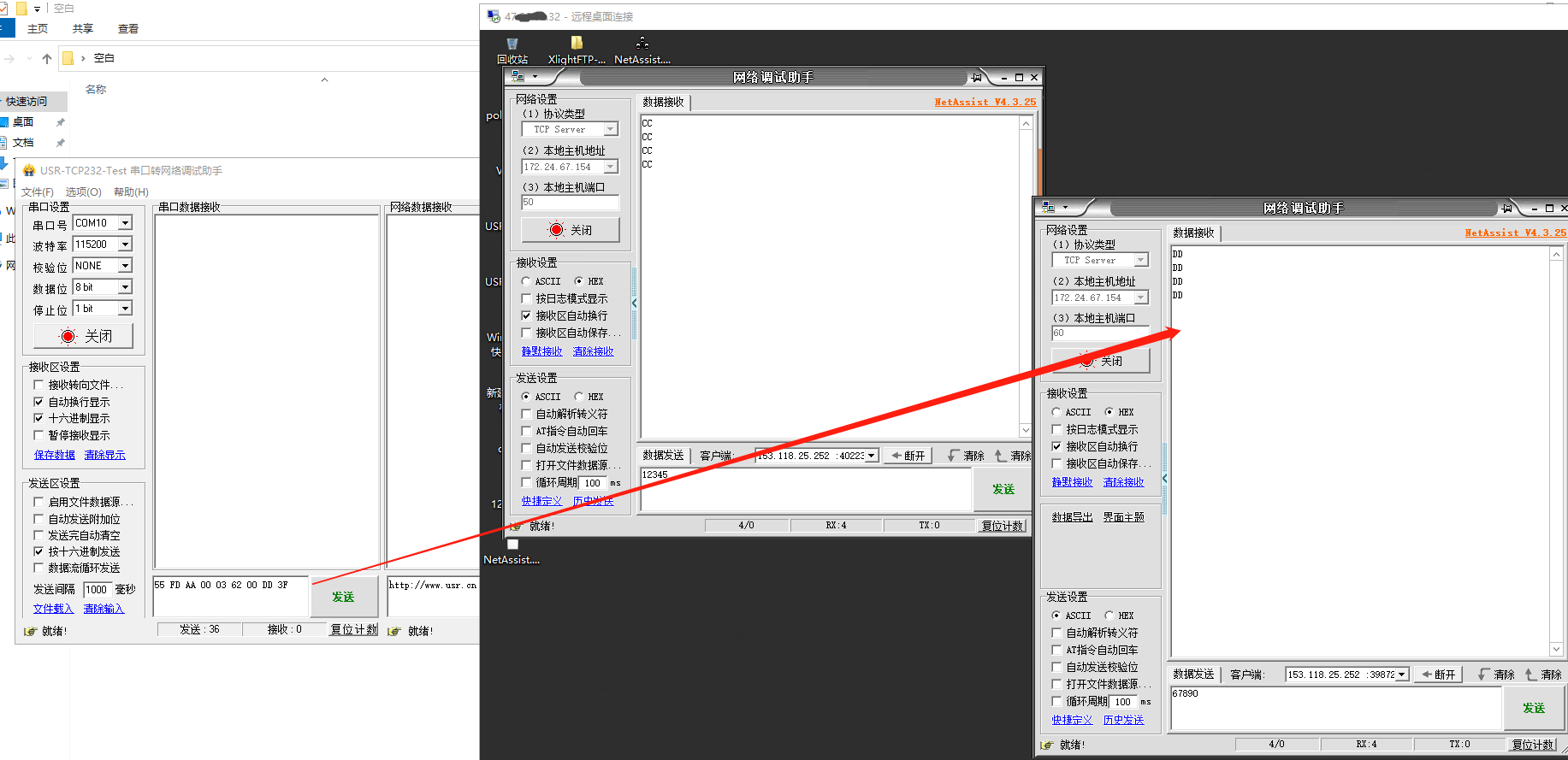

1、登錄遠程服務器，打開2個網絡助手，分別使用2個端口50、60，點擊連接。USR-G770會和2個網絡助手建立TCP連接。

2、服務器A測試套接字分發

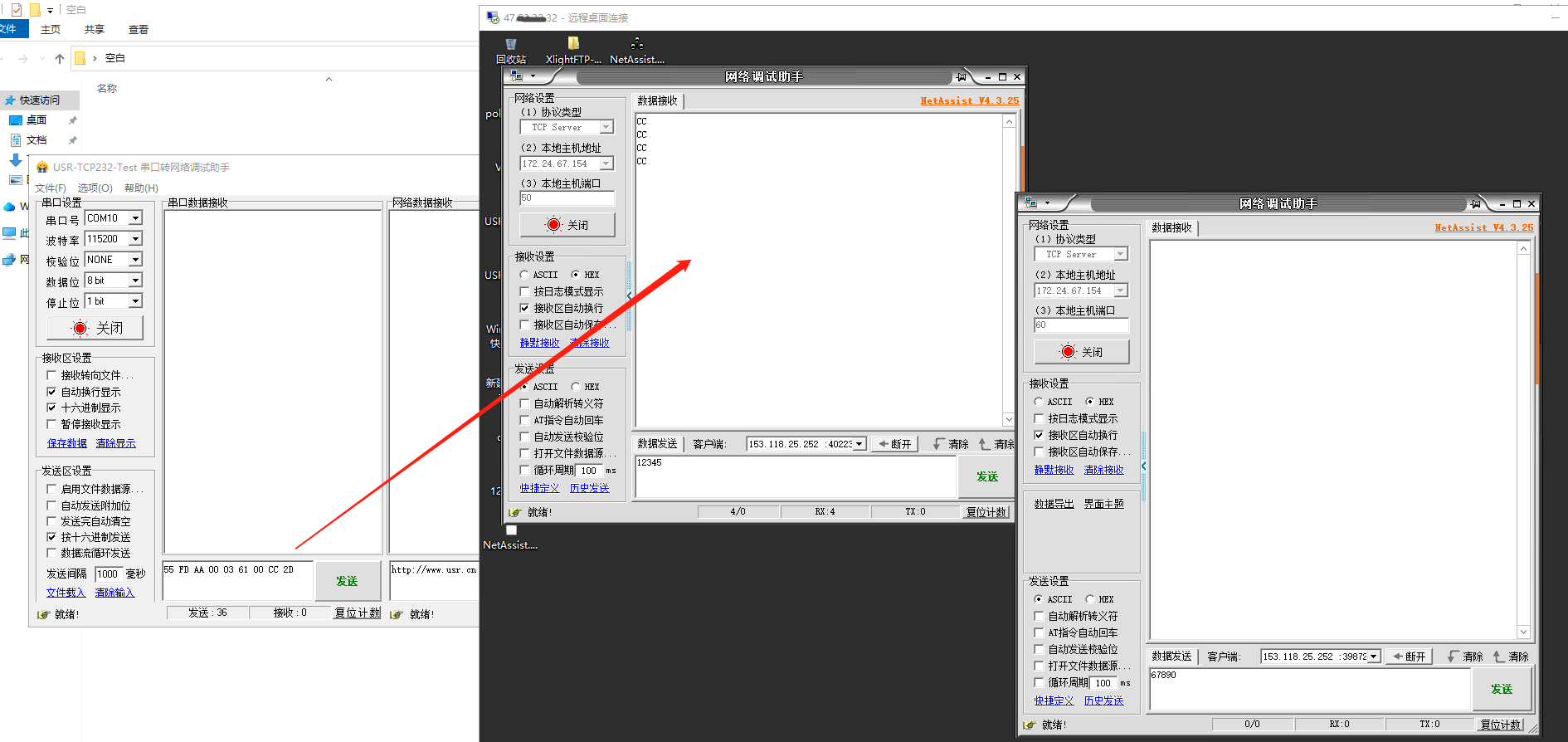

串口向服務器A發送數據

按照規則計算，得出向服務器A（參數區用61 00）發送數據CC的HEX格式是：

55 FD AA 00 03 61 00 CC 2D

3、服務器B測試套接字分發

串口向服務器B發送數據

按照規則計算，得出向服務器B（參數區用62 00）發送數據DD的HEX格式是：

55 FD AA 00 03 62 00 DD 3F

五、關閉套接字分發功能方法

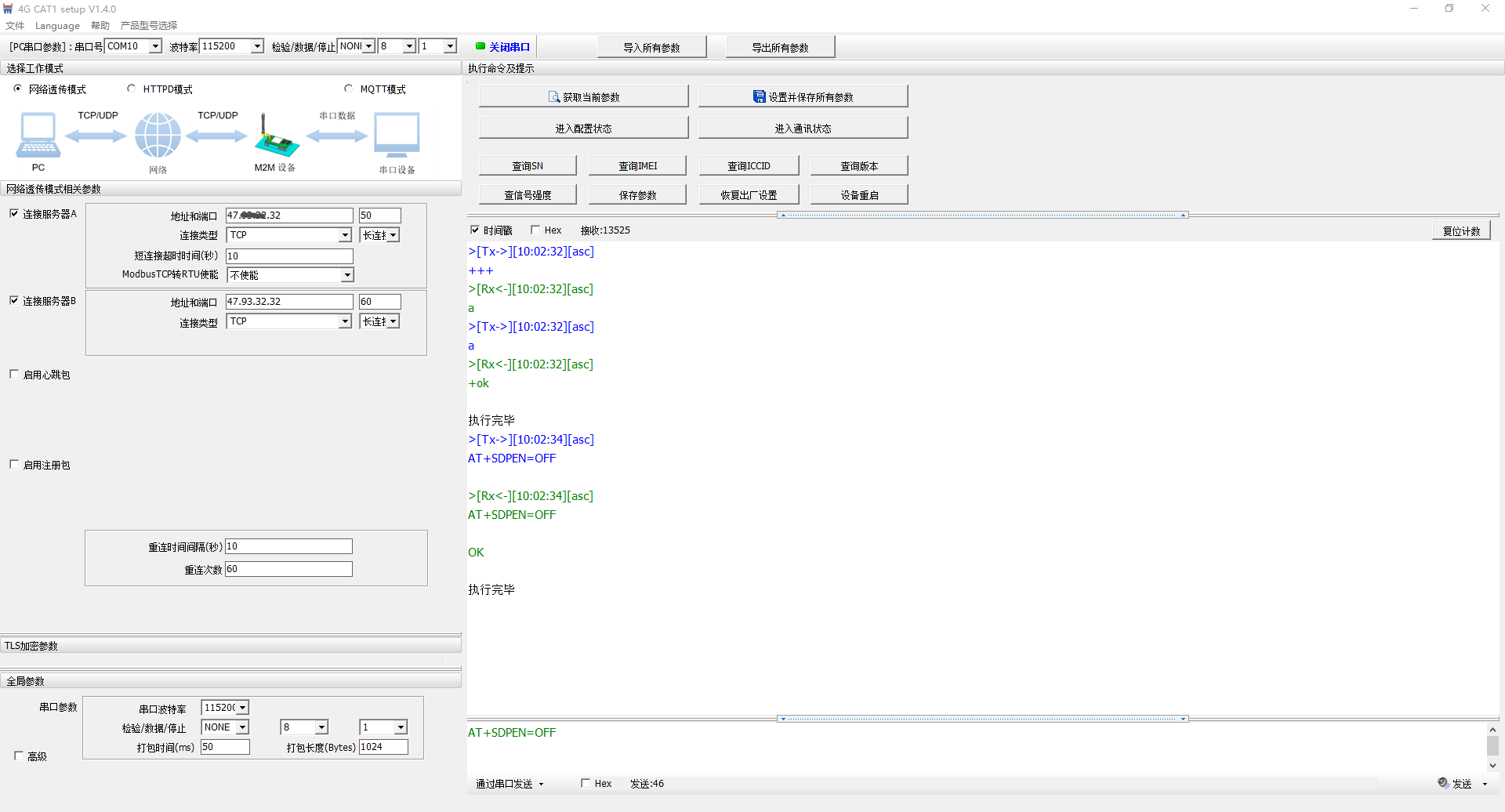

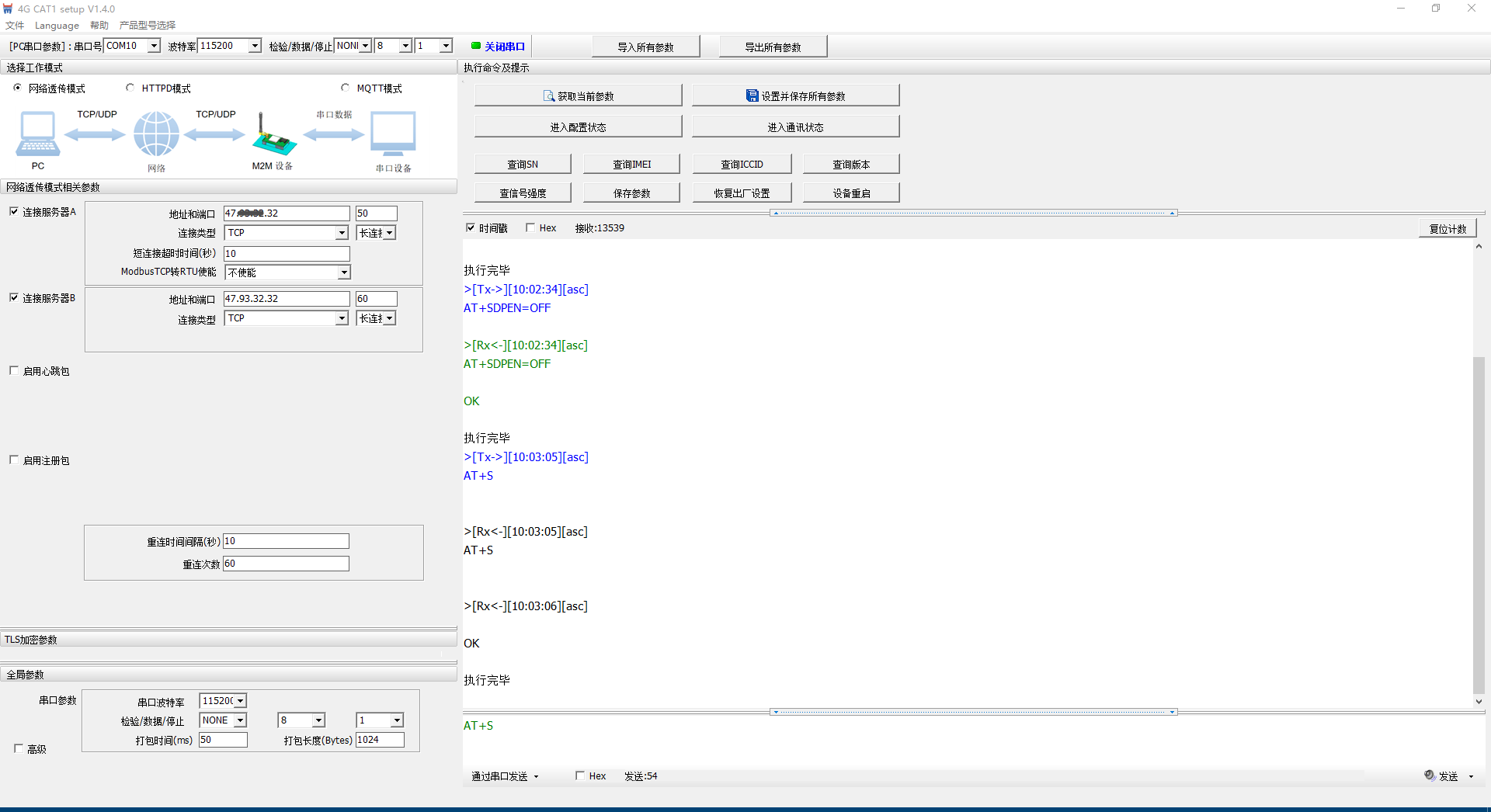

1、設置軟件串口進入配置狀態，用AT指令AT+SDPEN=OFF關閉套接字分發功能。發送AT+S保存配置并重啟。

注：發送的AT指令后面帶回車換行發送。

編寫人：金志方 編寫日期：2024-11-05

審核人：金志方 審核日期：2024-11-05

訂正版本：V1.0 訂正內容：初稿
