USR-G770 網絡AT指令示例

一、資料下載

USR-G770 說明書：http://imbacareer.com.cn/Download/1474.html

DR15X&DR5X2&G770標準AT指令集：http://imbacareer.com.cn/Download/984.html

USR-G770 設置軟件：http://imbacareer.com.cn/Download/1475.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-G770 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G770 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦下載并打開 USR-G770設置軟件，安裝串口助手軟件。

3、查看端口號

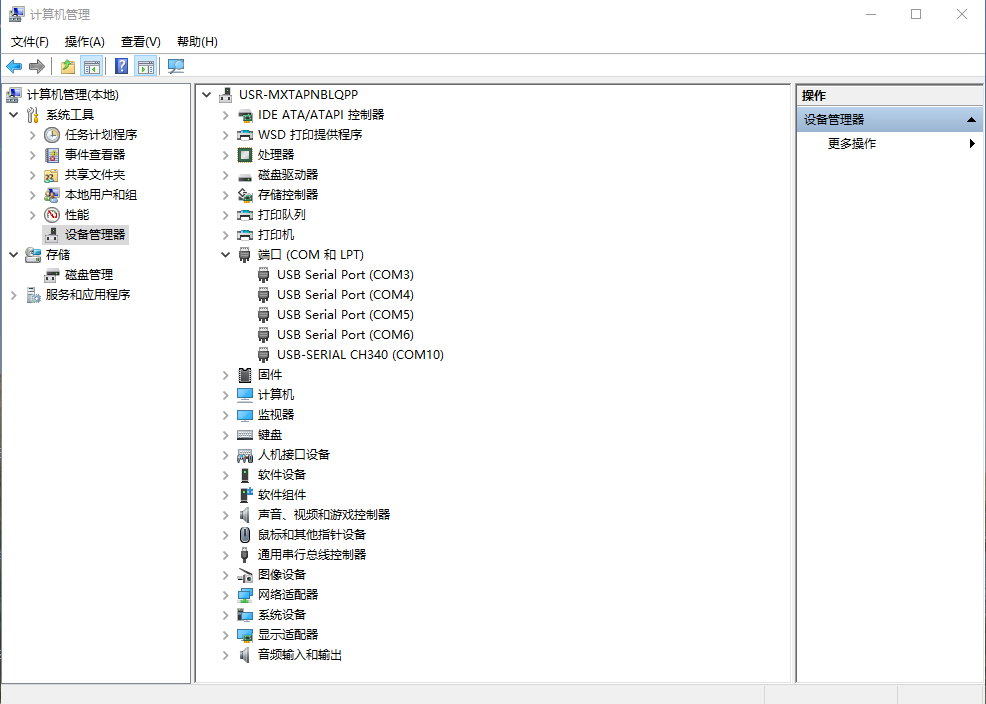

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G770的USB-RS485串口線COM口號，COM10。

三、USR-G770參數設置

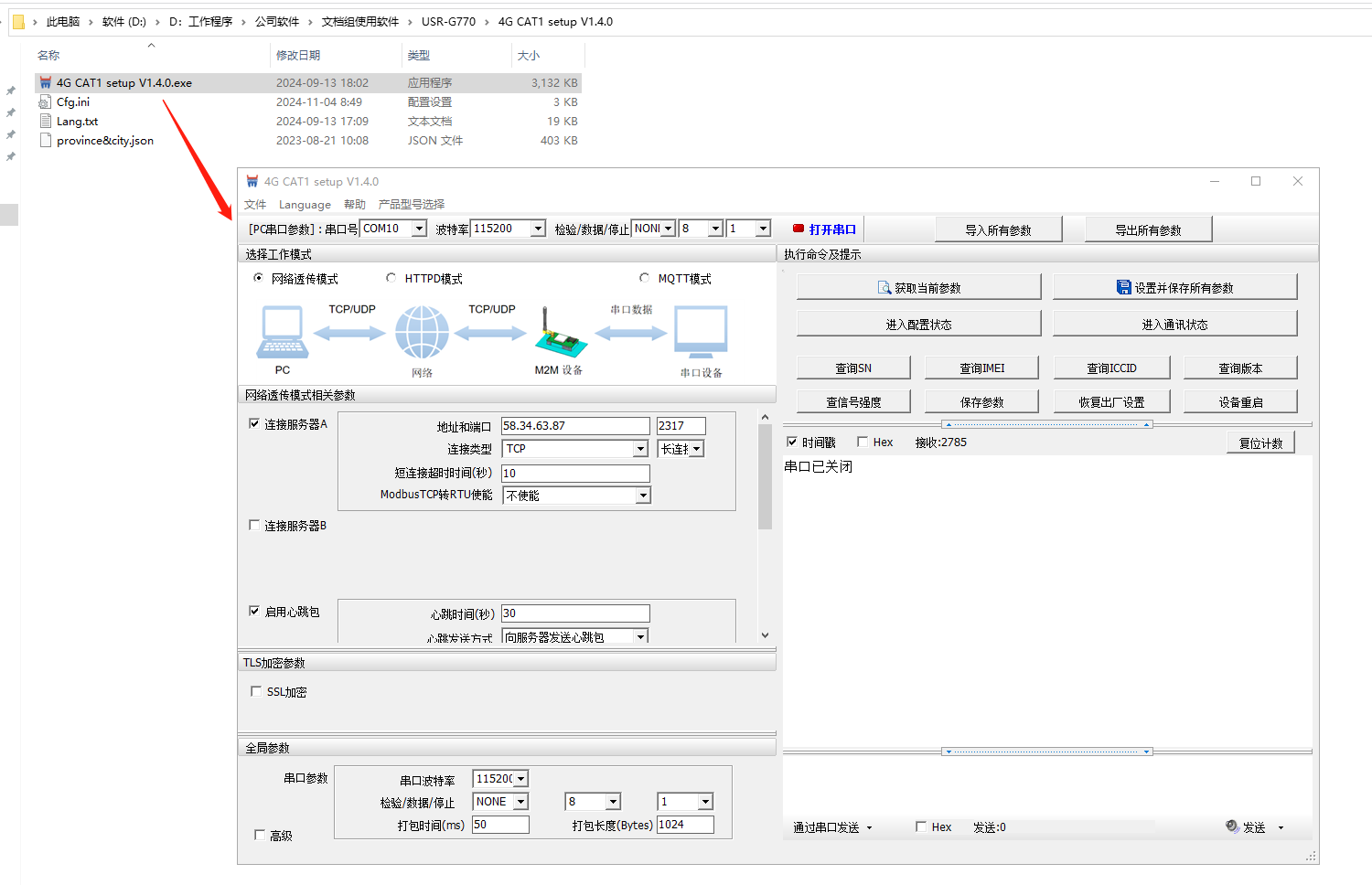

1、打開USR-G770的設置軟件

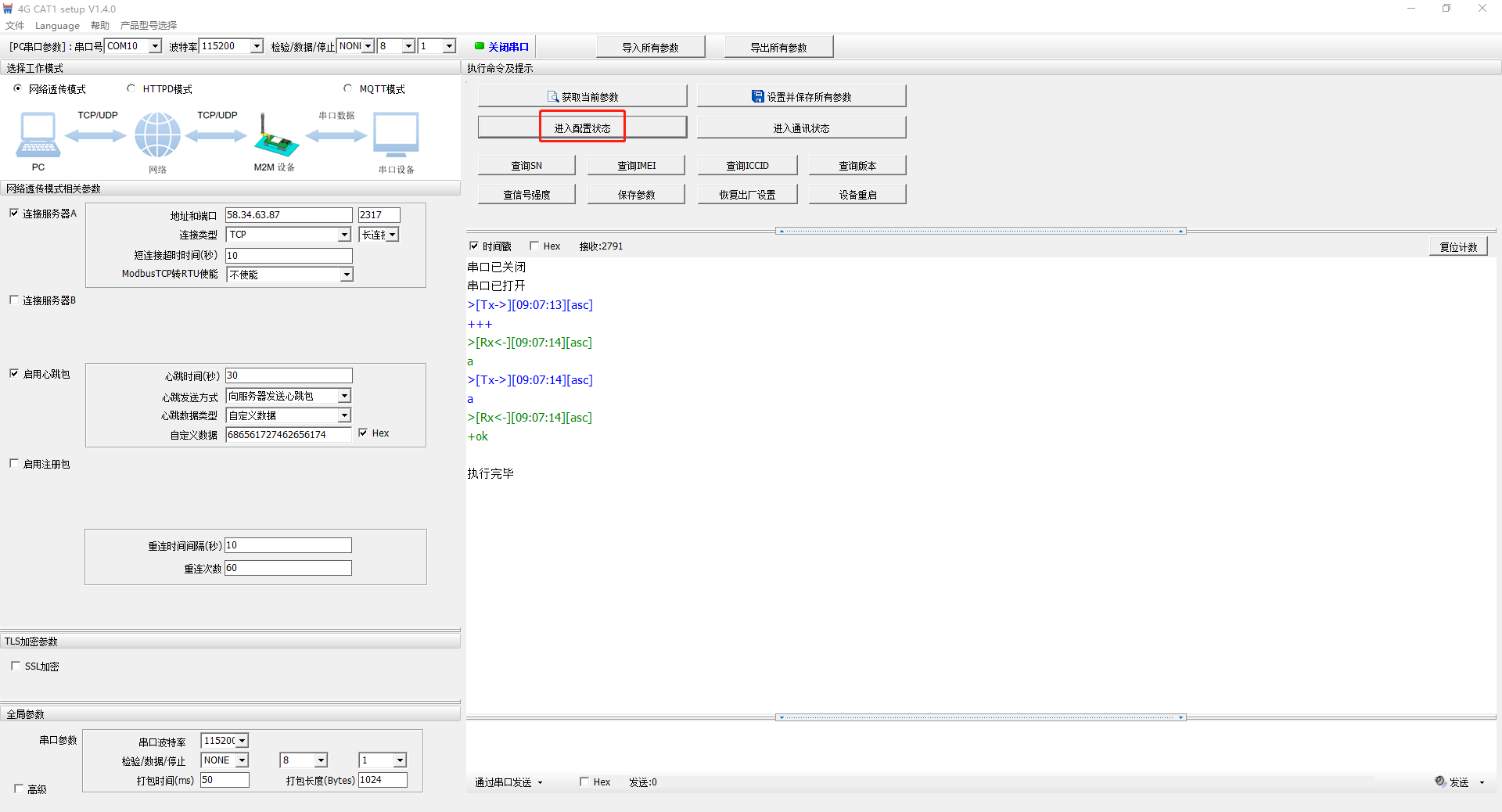

2、點擊進入配置狀態

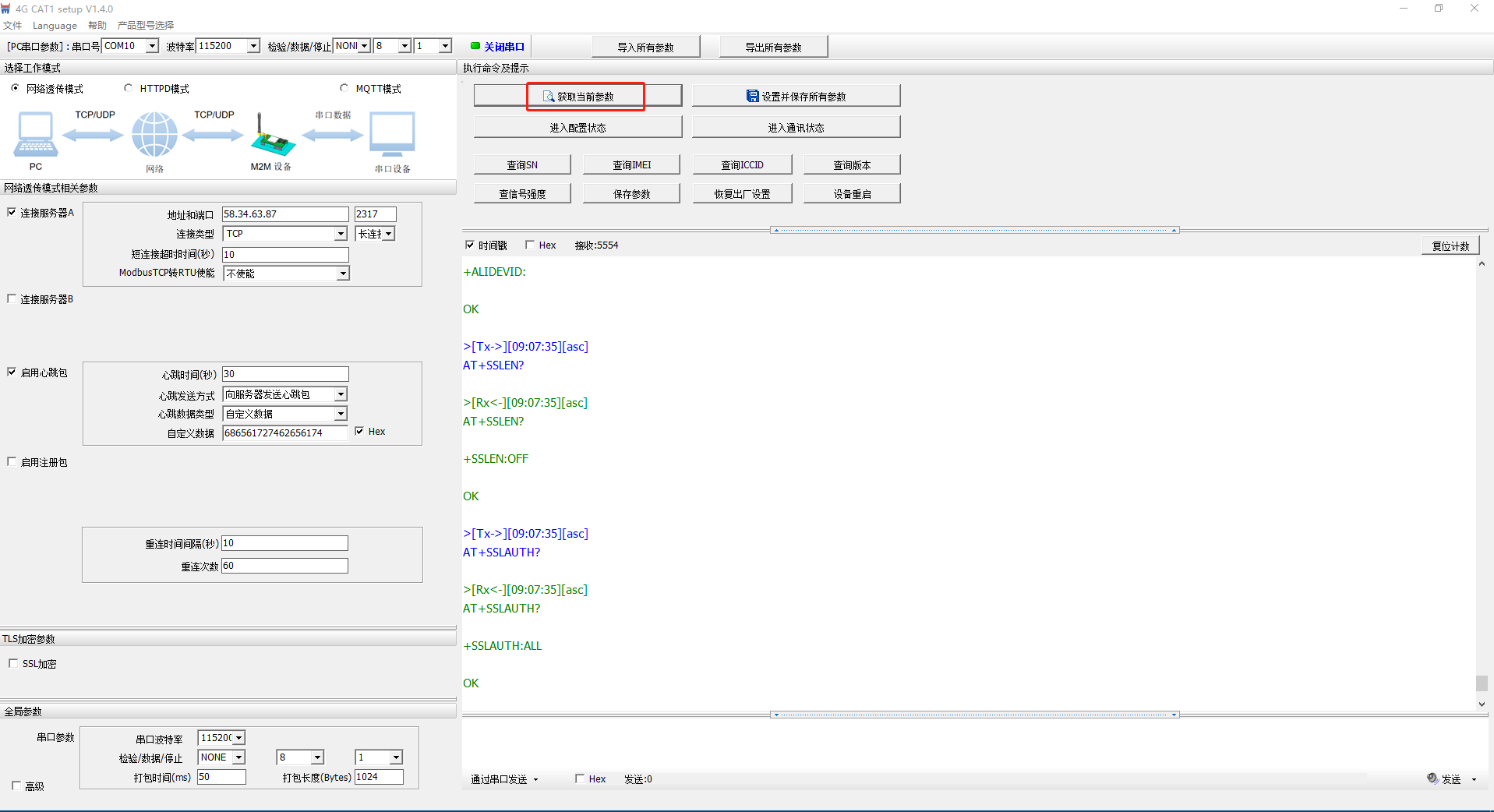

3、點擊獲取當前參數

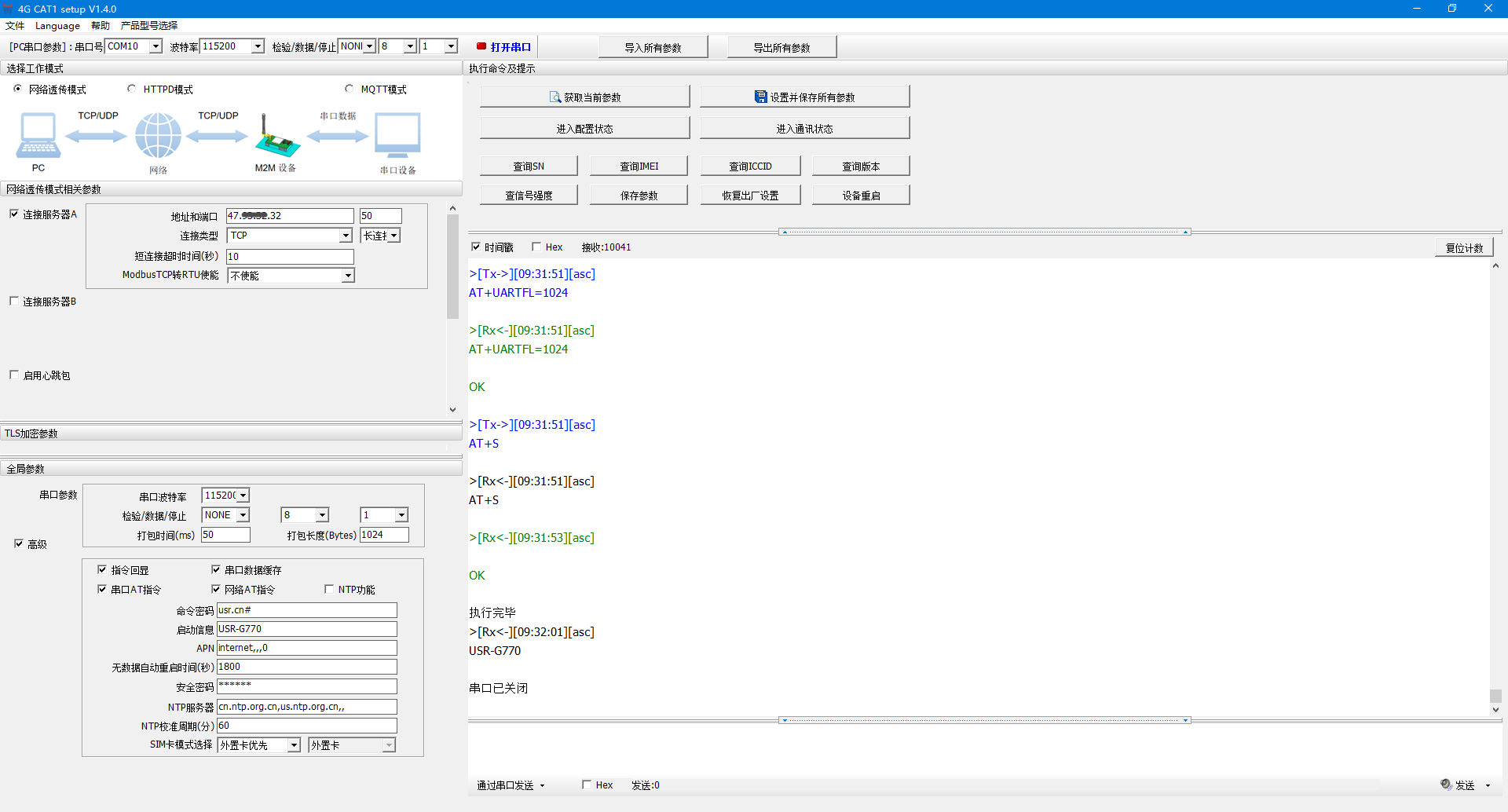

4、配置參數

工作模式：網絡透?jìng)髂Ｊ?/span>

勾選連接服務器A，地址和端口，填寫要連接的遠程服務器地址和端口。

連接類型TCP，長連接。

勾線高級，勾選網絡AT指令。

點擊設置并保存所有參數。

四、功能測試

1、登錄遠程服務器，打開網路助手

遠程服務器，網路助手，協議類型TCP Server，本地主機端口填50，點擊打開。

2、網絡AT指令查詢串口參數

網絡AT指令是指工作在透?jìng)髂Ｊ较拢ㄟ^網絡發送密碼加AT指令的方式去設置和查詢參數。網絡AT指令和串口AT指令類似，區 別在于網絡AT是從網絡端下發AT指令，用于客戶服務器遠程查詢或者修改參數使用，客戶可以使用網絡AT指令進行批量的參數修改和 查詢，方便對擁有的設備進行管理。

以查詢SOCKETA參數為例，發送AT指令。注：此處AT指令中的回車符和換行符分別用[0D]和[0A]表示，實際使用中請輸入正確的 字符。

查詢當前的密碼字，查詢/設置指令為AT+CMDPW。

通過軟件可以看到當前的命令密碼是：usr.cn#。

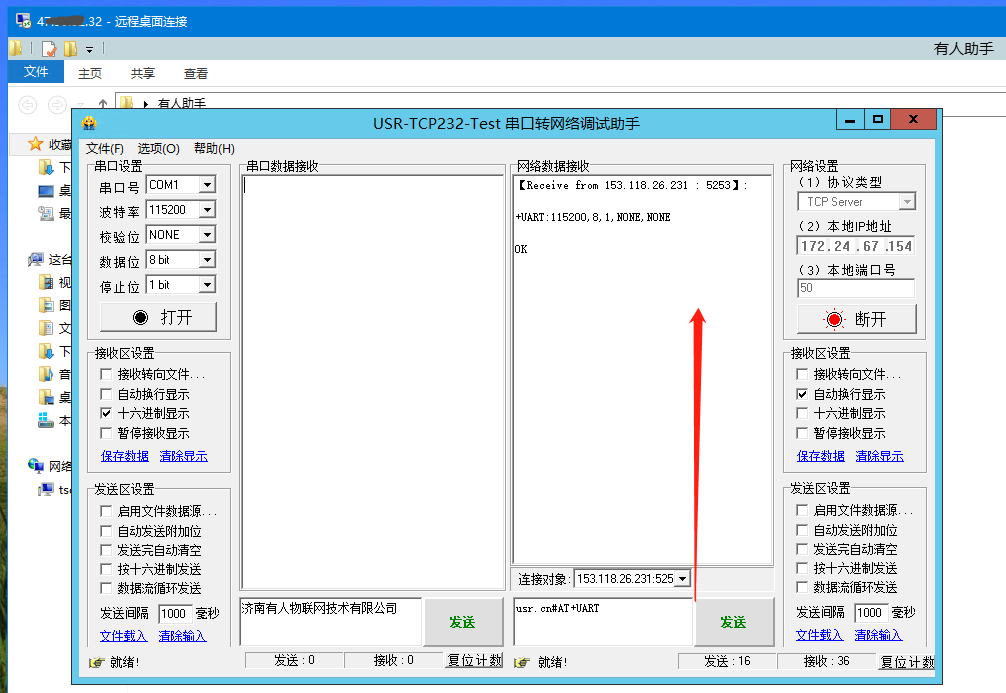

等待連接服務器，連接成功后，從服務器端向產品發送usr.cn#AT+UART[0D][0A]（注意該字符串最后有一個回車換行），模塊接收后， 會返回響應信息。

如下圖：

編寫人：金志方 編寫日期：2024-11-05

審核人：金志方 審核日期：2024-11-05

訂正版本：V1.0 訂正內容：初稿
