USR-W610網口接上級路由橋接示例

一、資料下載

USR-W610軟件設計手冊：http://imbacareer.com.cn/Download/577.html

USR-W610 設置軟件：http://imbacareer.com.cn/Download/707.html

網絡調試助手軟件：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、需要準備的物品：

USR-W610 1個

網線1根

12V電源適配器 1個

測試PC 2臺

2、硬件連接：

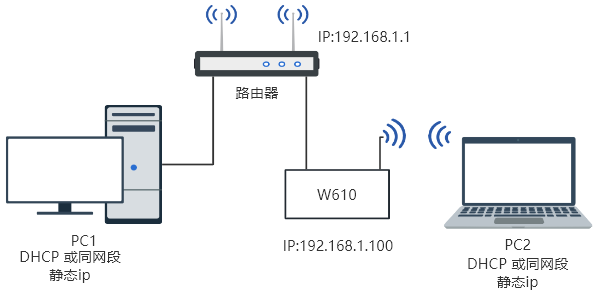

USR-W610 設置AP模式，開啟網口做WAN口 Z模式, PC1用網線連接路由器，W610 網口連接路由器，PC2連接W610 WIFI。

三、USR-W610參數設置

1、電腦搜索USR-W610的WiFi名稱USR-W610_xxxx，并連接，W610wifi默認無密碼。

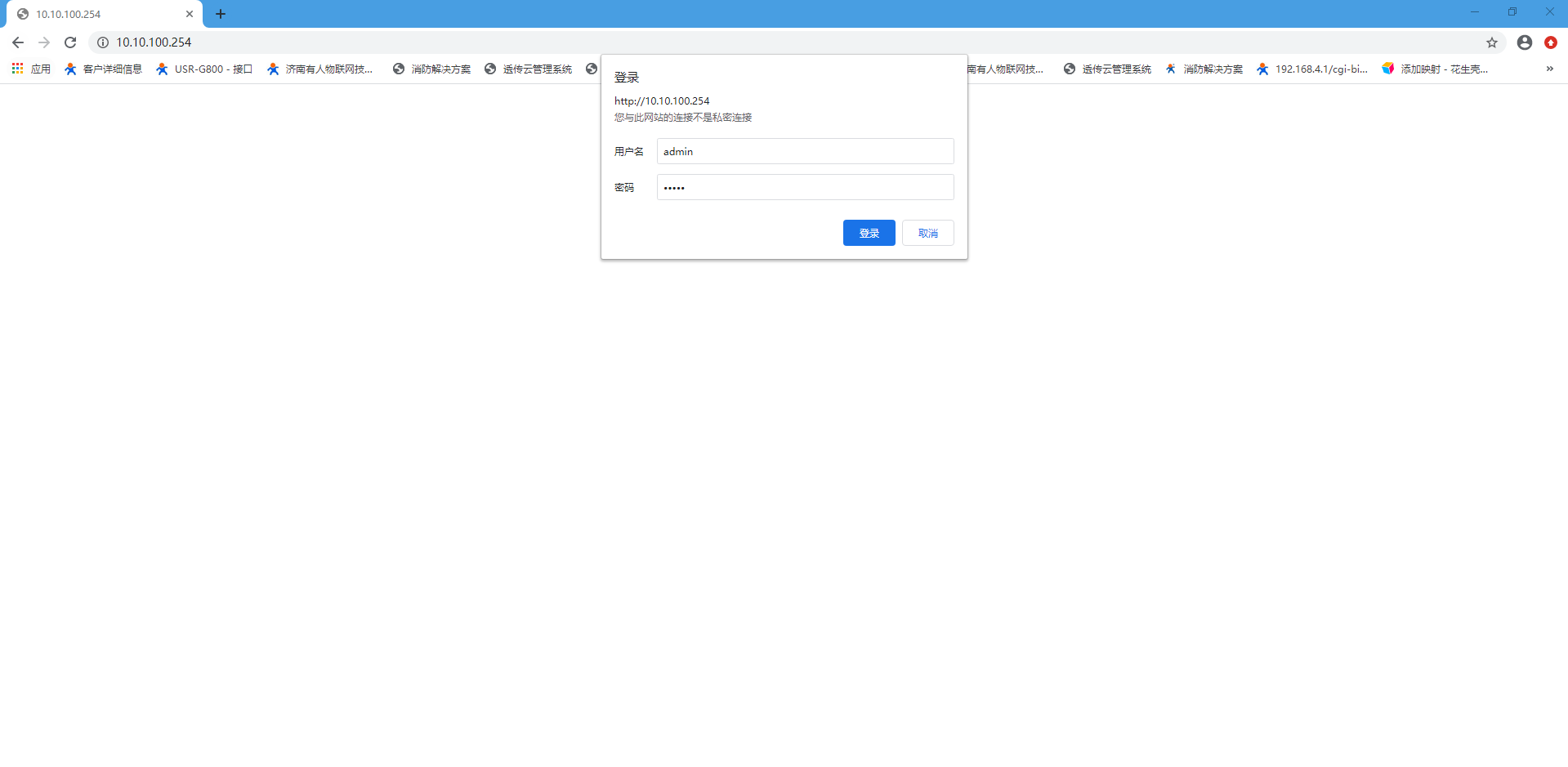

2、瀏覽器輸入USR-W610默認IP，10.10.100.254 登錄USR-W610的內置網頁，內置網頁用戶名密碼均為admin。

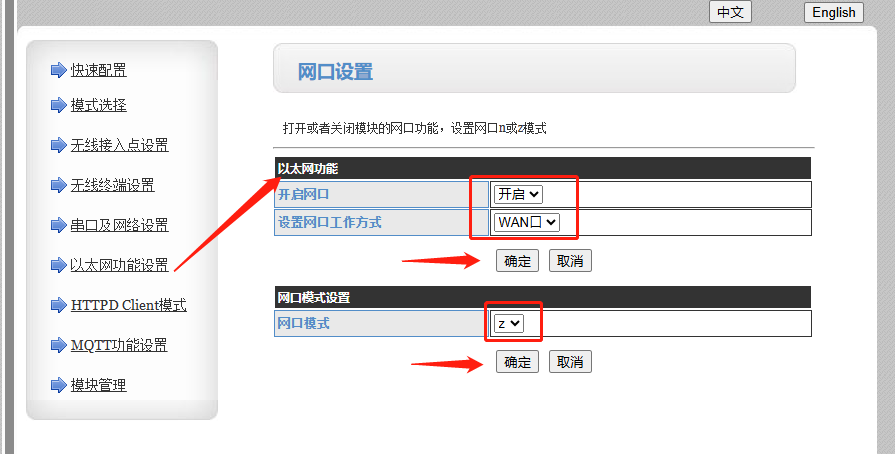

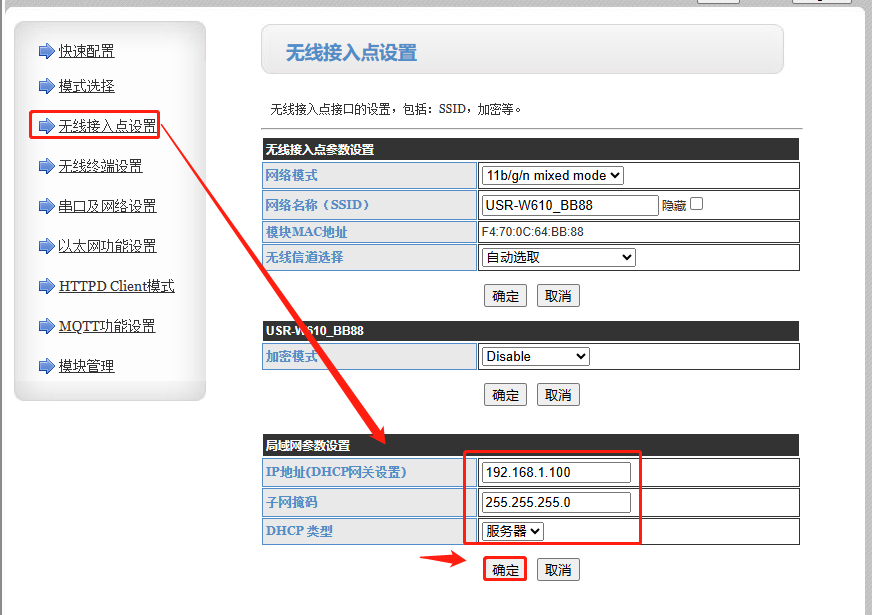

3、在“以太網功能設置”界面中開啟網關并設置網關網關工作模式為“WAN口”，點擊“確定”，點擊確定后會提示重啟生效，本次先不重啟，再次點擊進入“以太網功能設置”界面，將網口模式設置為“z”模式， 點擊“確定”。提示重啟時依舊不進行重啟，點擊進入“無線接入點設置”界面，在“局域網參數設置

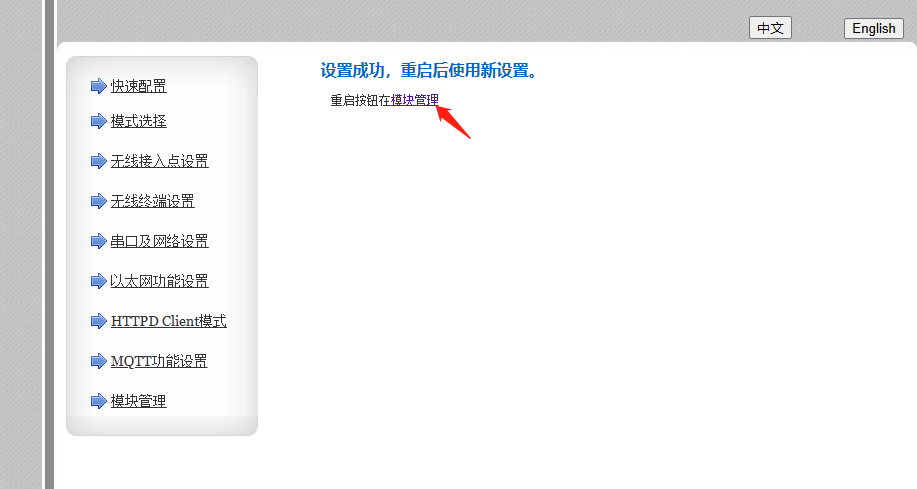

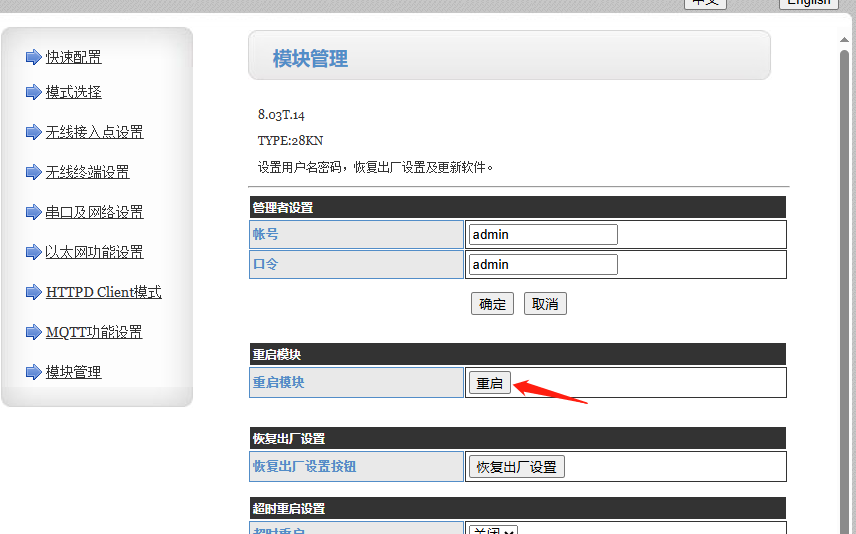

”項中把IP地址修改為實際所接路由器同網段但不重復的IP,（本次案例使用的路由器為192.168.1.1，所以本次配置610該IP為192.168.1.100）點擊確定，到此W610的WAN橋接功能配置完畢（若打算修改W610自身的wifi名稱或者密碼，也可以在本無線接入點配置界面中進行修改），可重啟W610使參數生效。

4、PC1 接入路由器，PC2連接610 wifi， 觀察PC1與PC2各自獲取的IP,

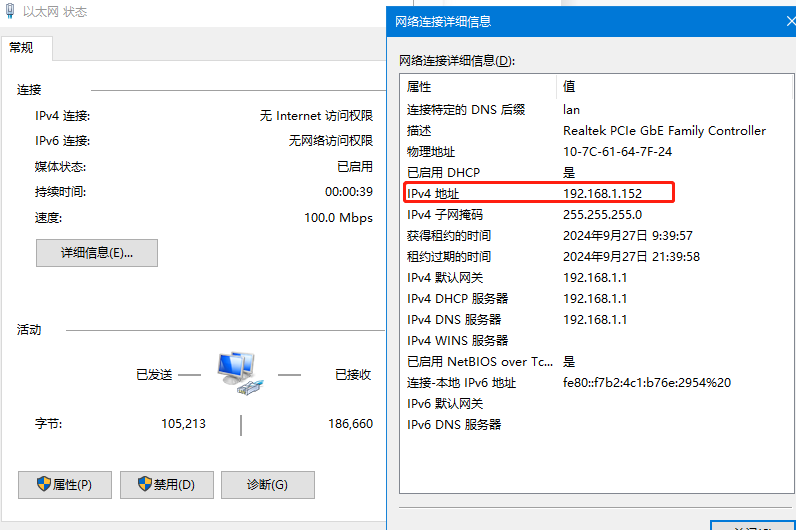

PC1 IP：192.168.1.152

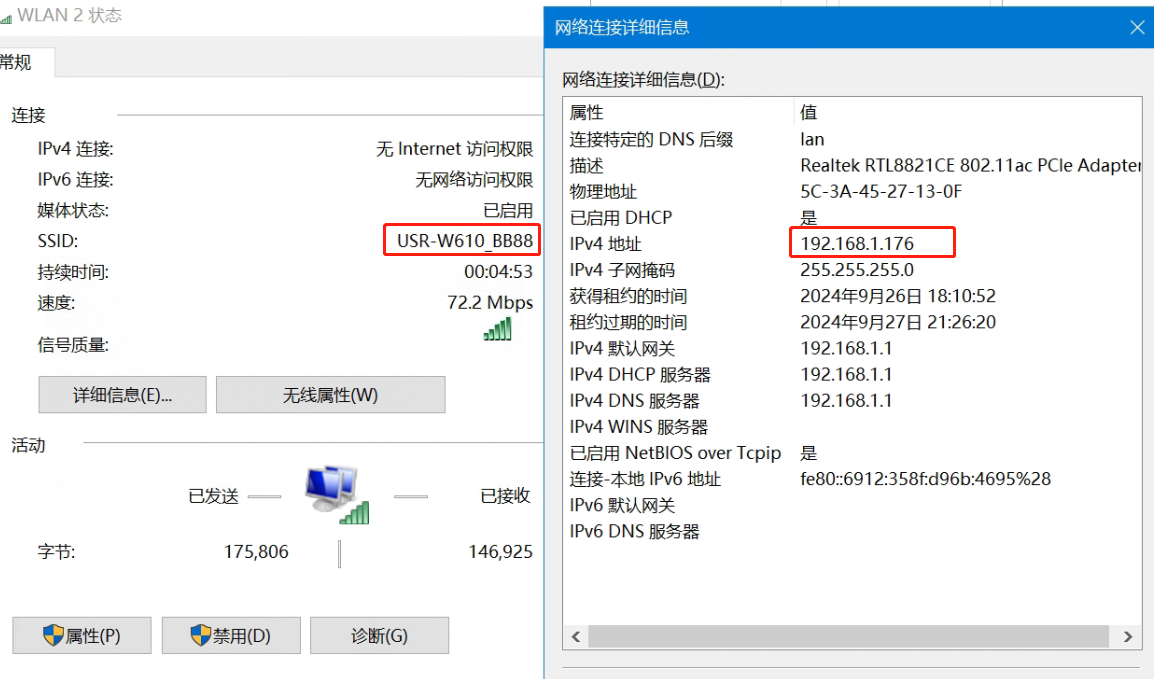

PC2 IP：192.168.1.176

四、2臺電腦PING網測試

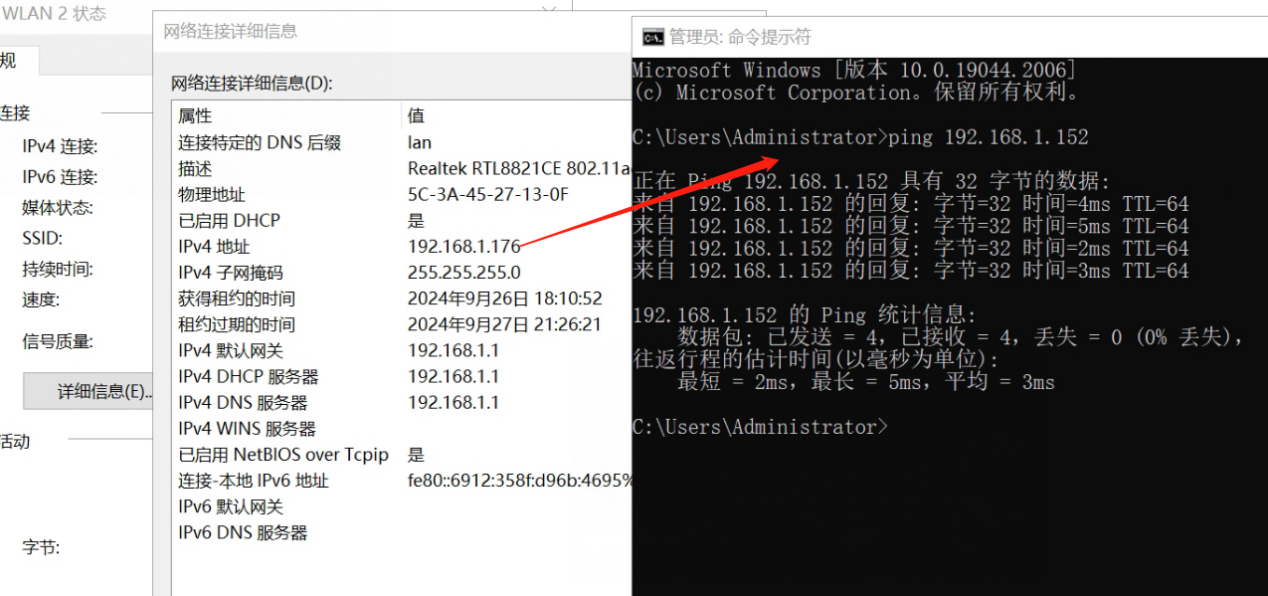

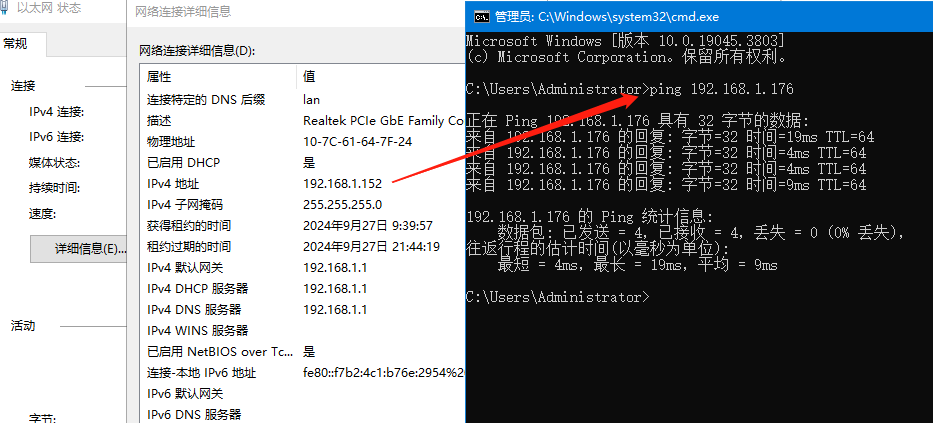

1、2臺PC可以相互PING通對方的IP

編寫人：孫緒輝 編寫日期：2024-09-27

審核人：金志方 審核日期：2024-10-14

訂正版本：V1.0 訂正內容：初稿
