USR-DR164 局域網AP模式485串口TCPS模式基本測試示例

一、資料下載

USR-DR164 說明書官網下載鏈接：

USR-DR164 規格書官網下載鏈接：

USR-DR164 AT指令集官網下載鏈接：

虛擬串口調試助手軟件V3官網下載鏈接：http://imbacareer.com.cn/Download/31.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR164 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR164的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦打開設置軟件。

三、產品參數設置

1、USR-DR164參數設置

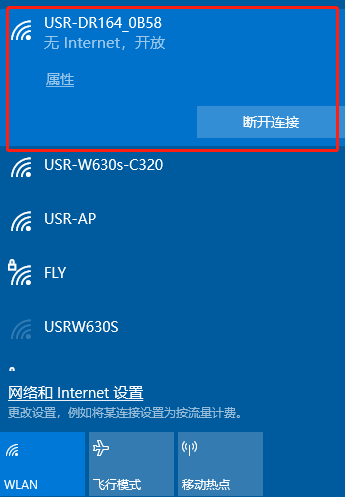

USR-DR164插上WIFI天線，接上12V電源，電腦右下角搜索USR-DR164的WIFI ，WiFi名字 USR-DR404_xxxx(xxxx 是 DR164 MAC 的后四 位 )，點擊鏈接WIFI。

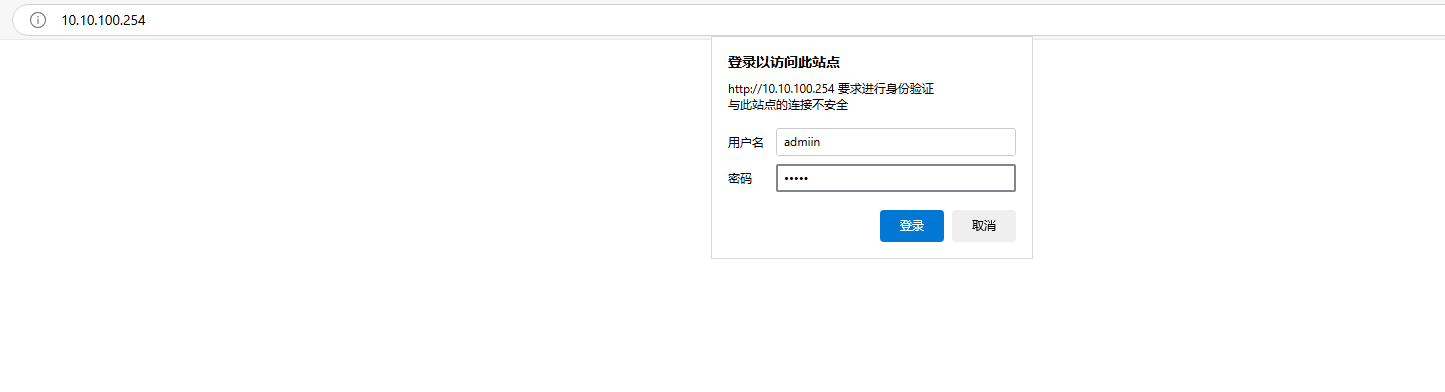

瀏覽器輸入10.10.100.254回車進入設備的內置網頁，賬號密碼默認都是admin，點擊登入

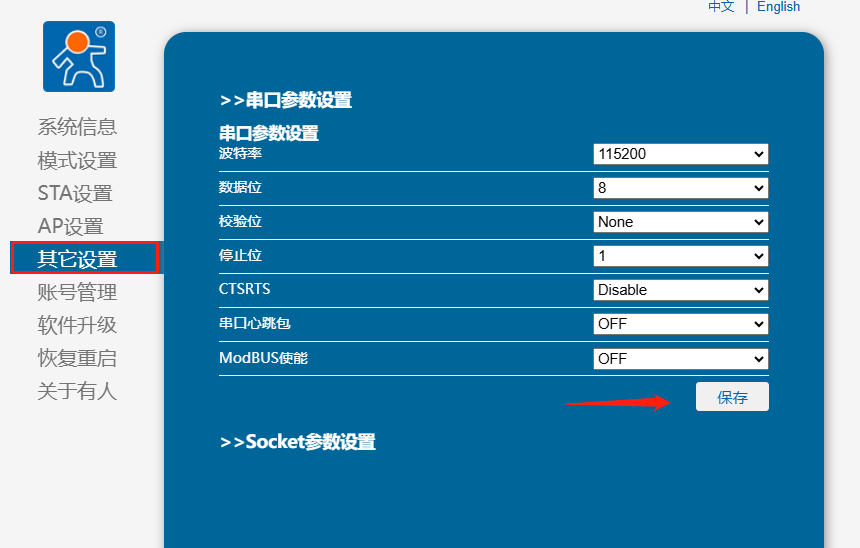

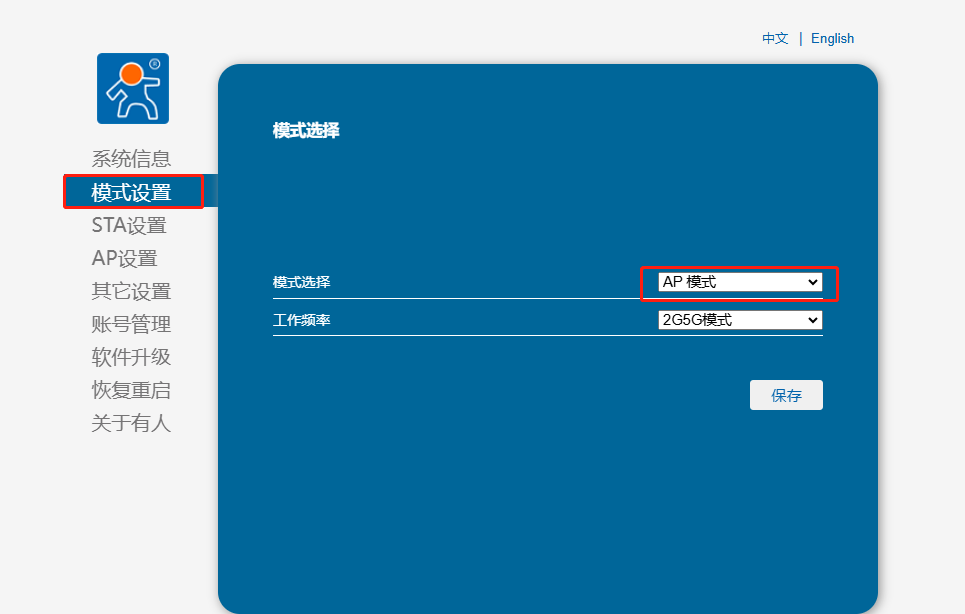

在“模式設置”設備保持AP模式，在“其他設置”界面，可以配置設備串口參數與實際要接串口設備的串口參數一致，本案例使用115200波特率，NONE無校驗、數據位8、停止位1點擊保存，先別重啟，繼續配置模塊socket參數。

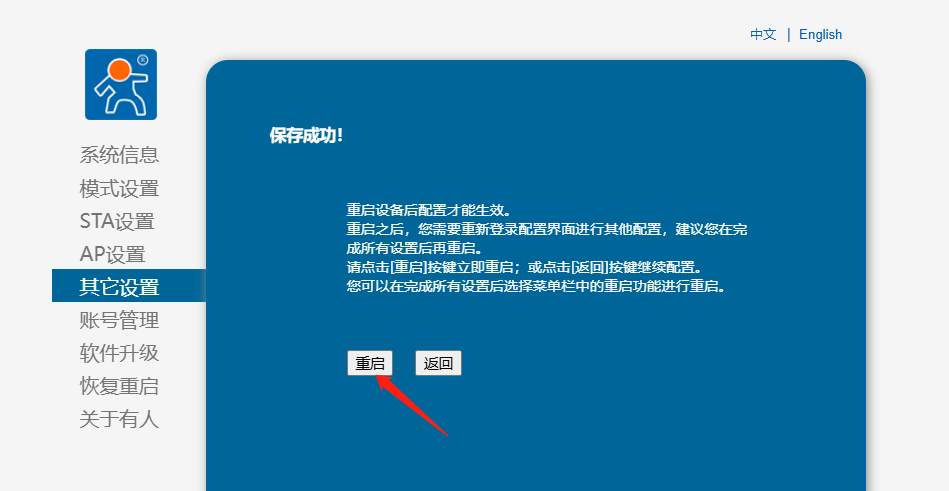

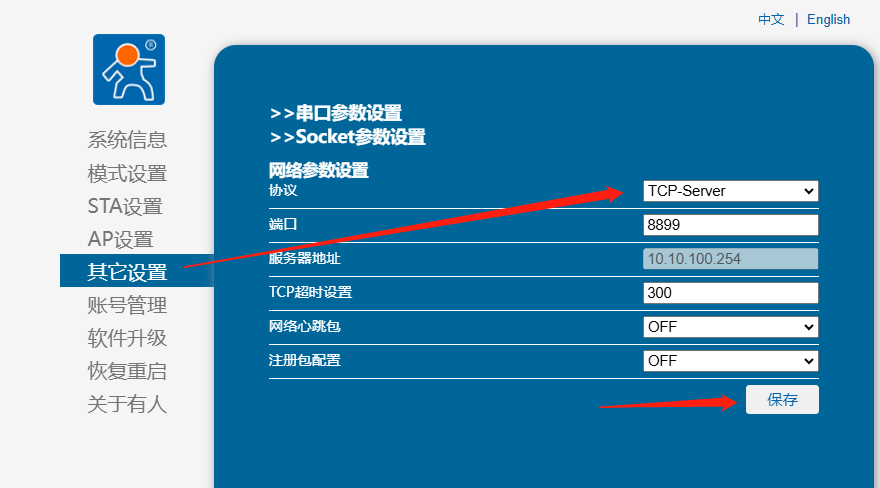

“其他設置”界面中配置模塊為tcp server模式，端口8899，保存，重啟。

2、網絡調試助手參數設置

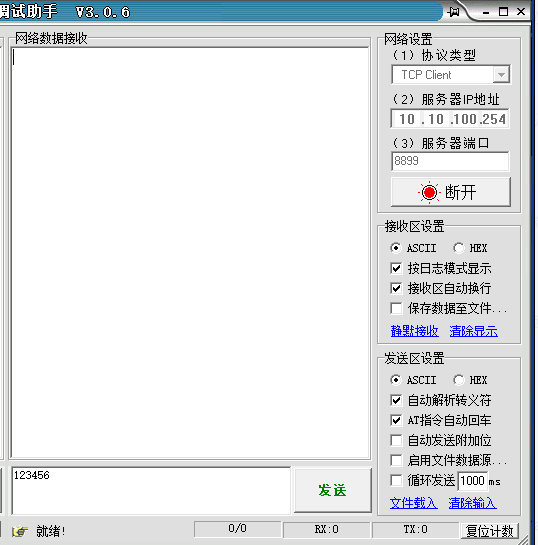

電腦連接DR164 APwifi信號后，打開網絡調試助手，模擬TCP CLIENT去連接USR-DR164的 TCP SERVER

協議類型：TCP CLIENT

遠程主機地址：10.10.100.254

遠程主機端口號：8899

點擊連接，設備通過TCP連接上USR-DR164。

四、功能調試

1、功能調試

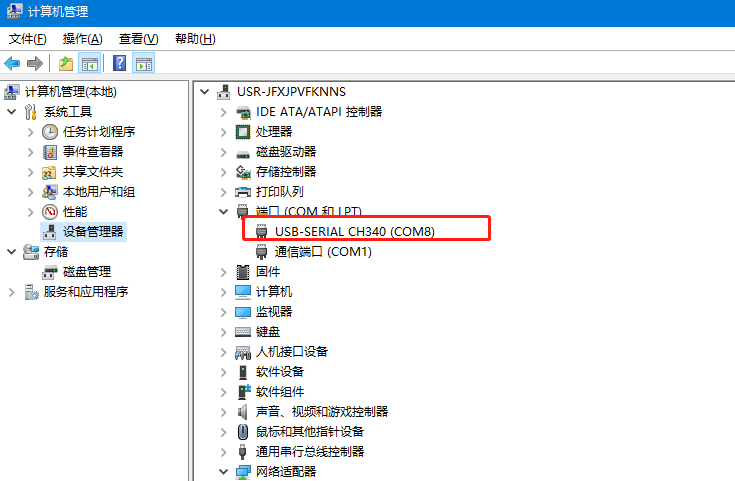

打開一個串口調試助手，引用USB轉換器COM4，和網絡調試助手進行數據互發測試。

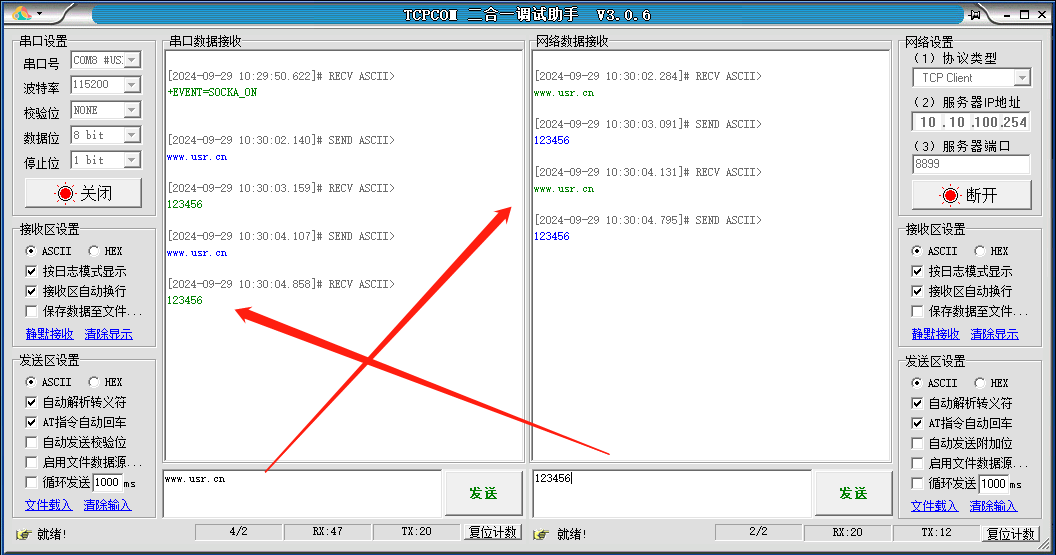

2、調試截圖

編寫人：孫緒輝 編寫日期：2024-09-29

審核人：金志方 審核日期：2024-10-14

訂正版本：V1.0 訂正內容：初稿
