USR-G771（輕邊緣）連接MQTT服務器GNSS和Json組包上報示例

一、資料下載

USR-G771&G780s使用說明書（輕邊緣）鏈接：http://imbacareer.com.cn/Download/1435.html

USR-G771&G780s標準AT指令集（輕邊緣）鏈接：http://imbacareer.com.cn/Download/1437.html

USR-CAT1 設置軟件(輕邊緣）鏈接：http://imbacareer.com.cn/Download/1438.html

MQTTfx軟件可以百度自行下載

MODBUS SLAVE軟件可以百度自行下載

二、硬件連接

1、所需物品

USR-G771 產品 1臺

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G771 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦下載并打開 USR-CAT1 設置軟件(輕邊緣），安裝MODBUS SLAVE軟件、MQTTfx軟件。

3、查看端口號

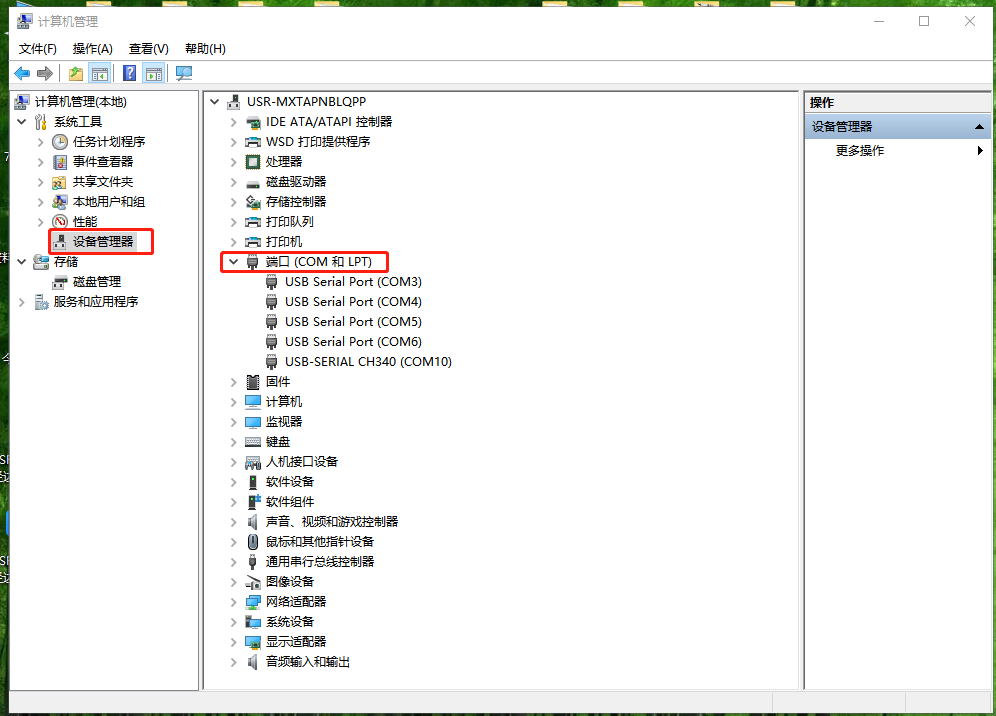

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G771的USB-RS232串口線COM口號，COM3。

三、USR-G771參數設置

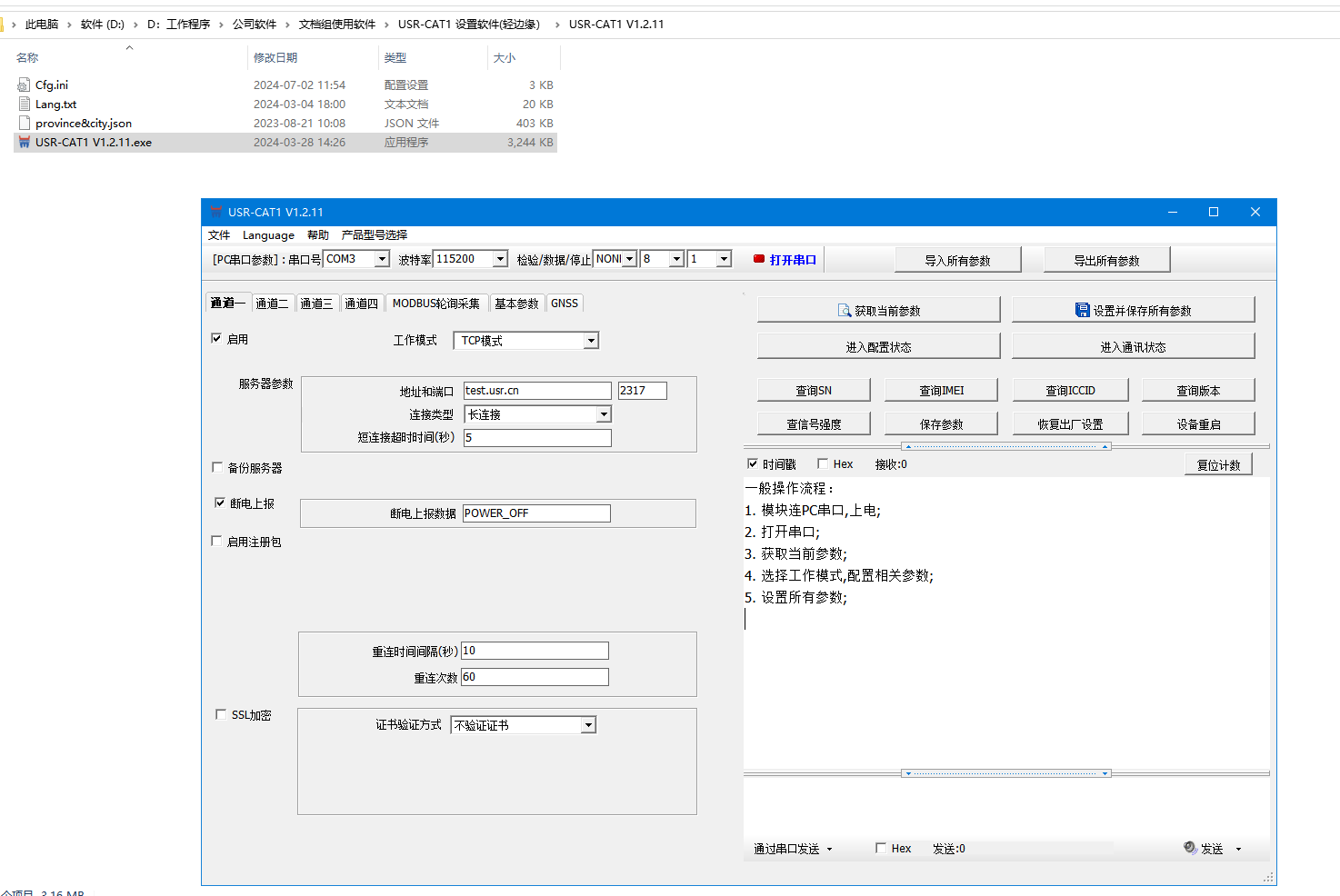

1、打開USR-G771的設置軟件

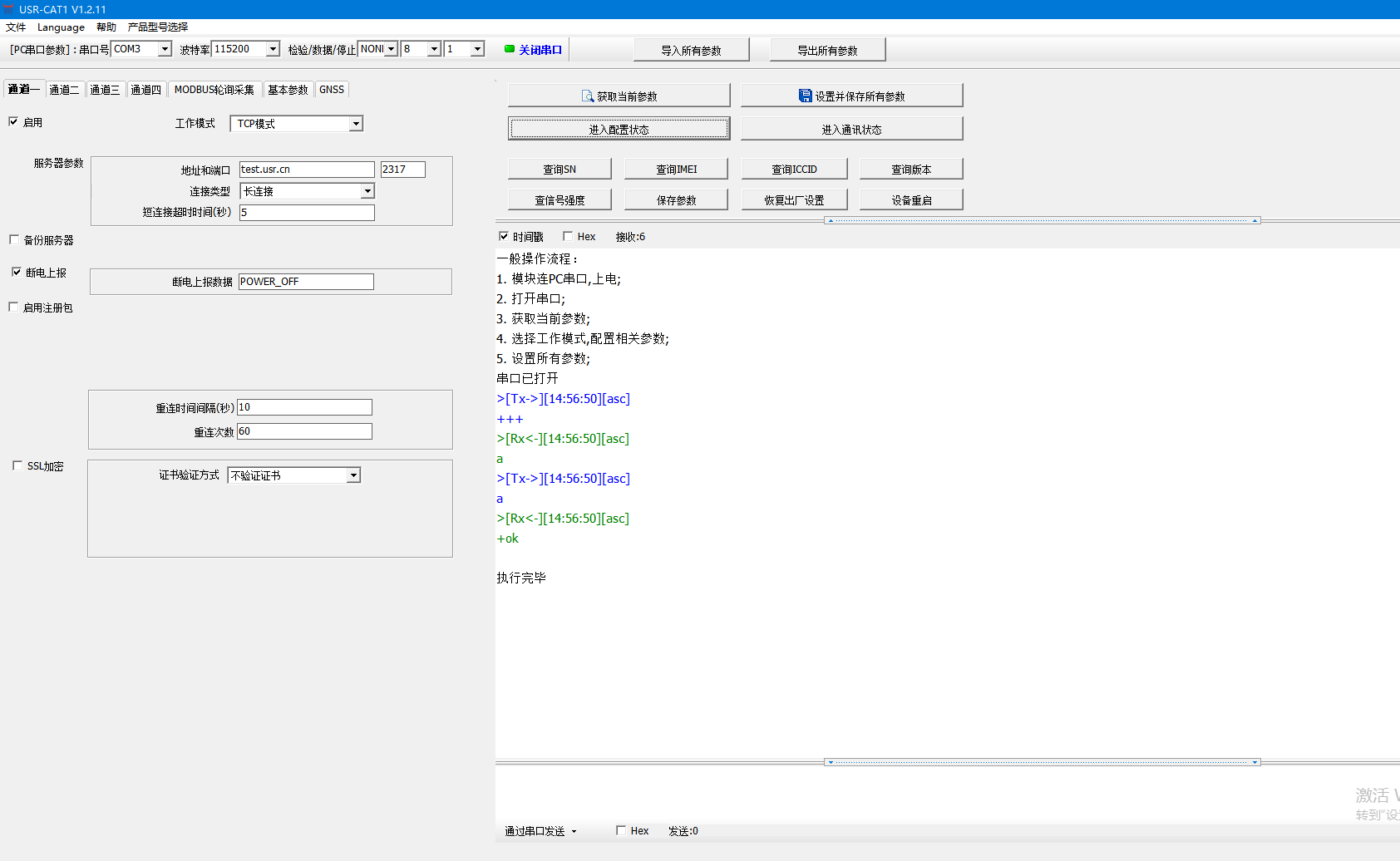

2、點擊進入配置狀態

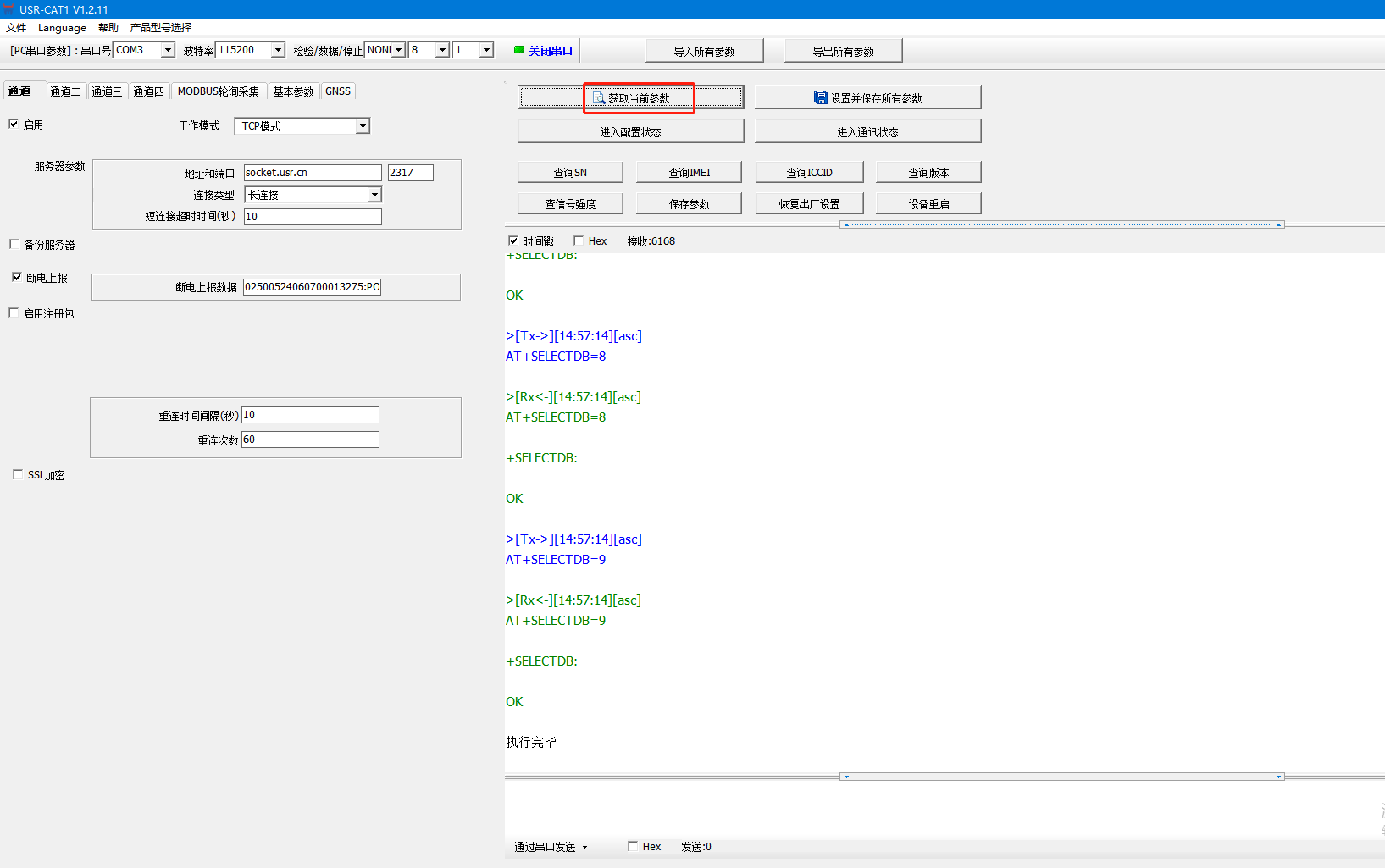

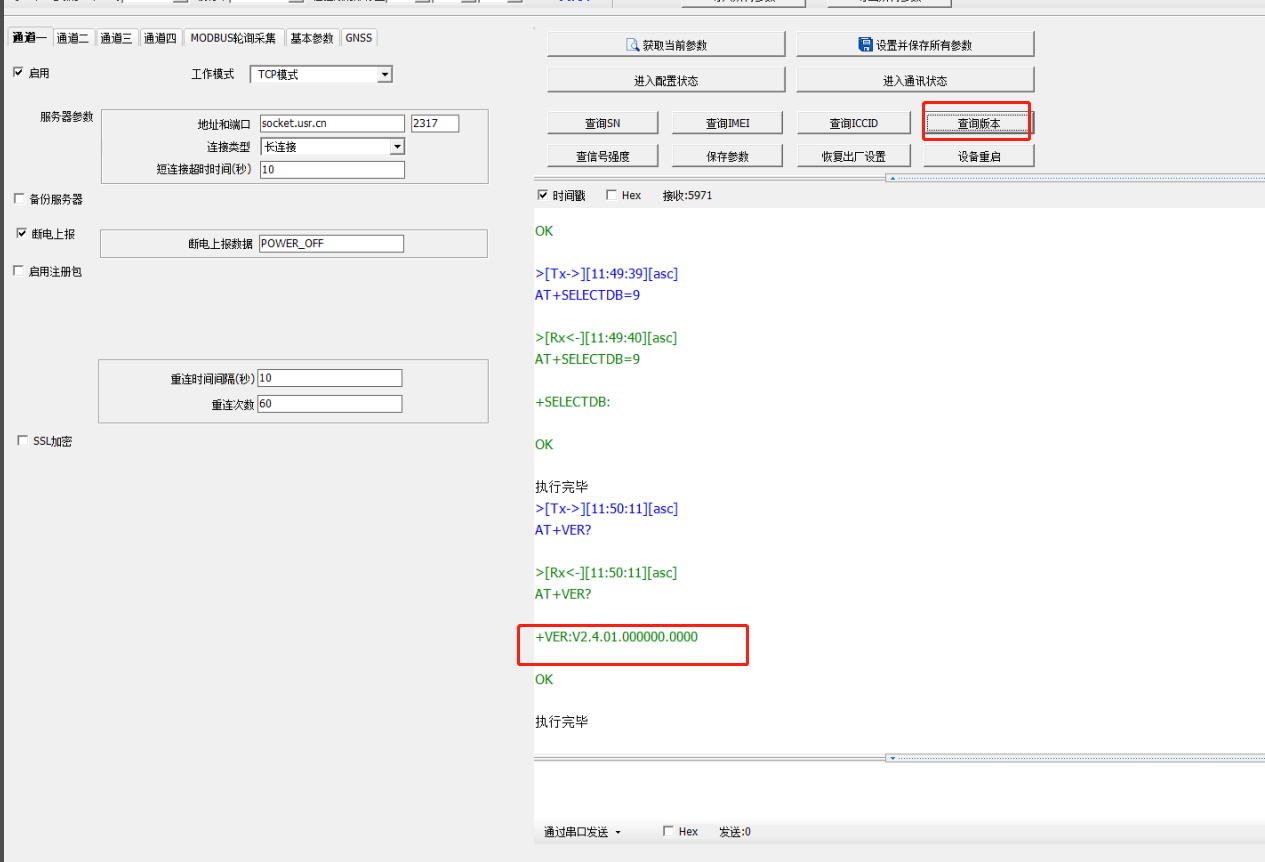

3、點擊獲取當前參數，查詢固件版本號

備注：固件VER:V2.4.01.000000.0000及以上版本支持Modbus輪詢。

4、配置通道一參數

通道一：

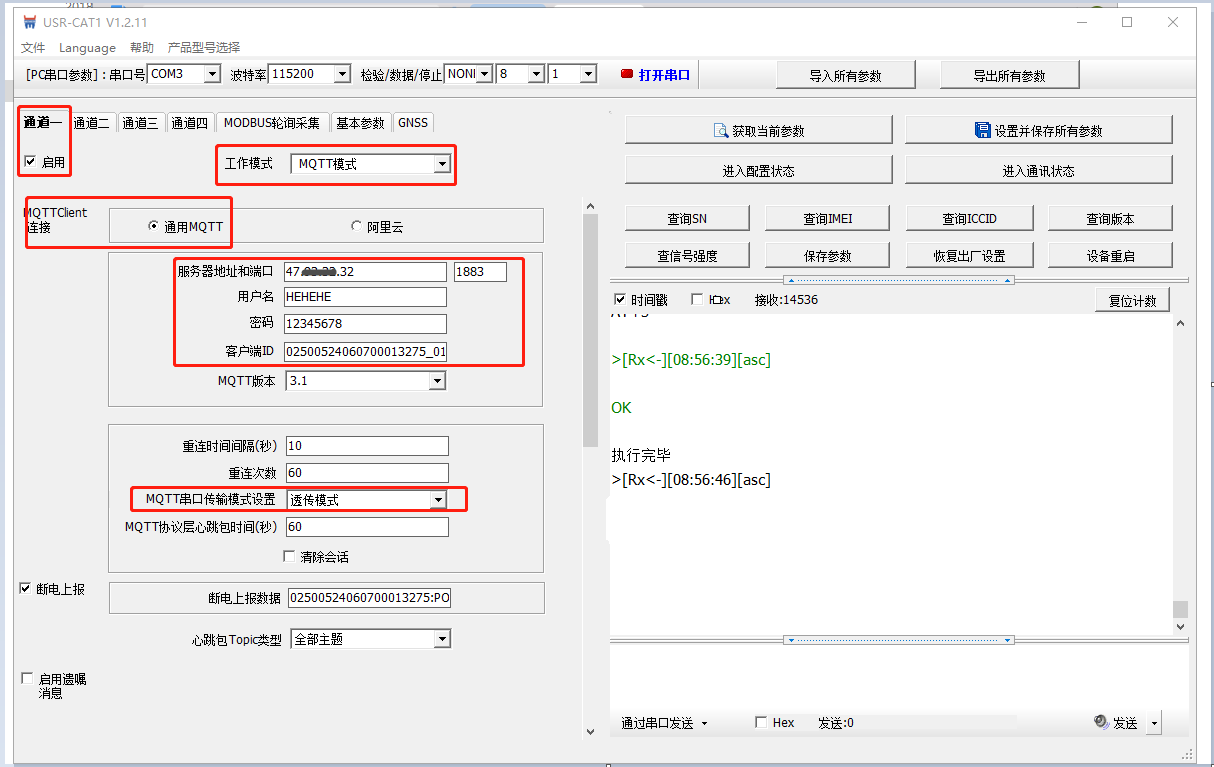

工作模式：MQTT模式

MQTTClient連接：勾選通用MQTT

服務器地址和端口：填寫要連接的MQTT服務器地址和端口

用戶名和密碼：填寫要連接的MQTT服務器的用戶名和密碼

客戶端ID：設置不要和MQTTfx及其他MQTT客戶端一樣。

MQTT串口傳輸模式設置：透傳模式

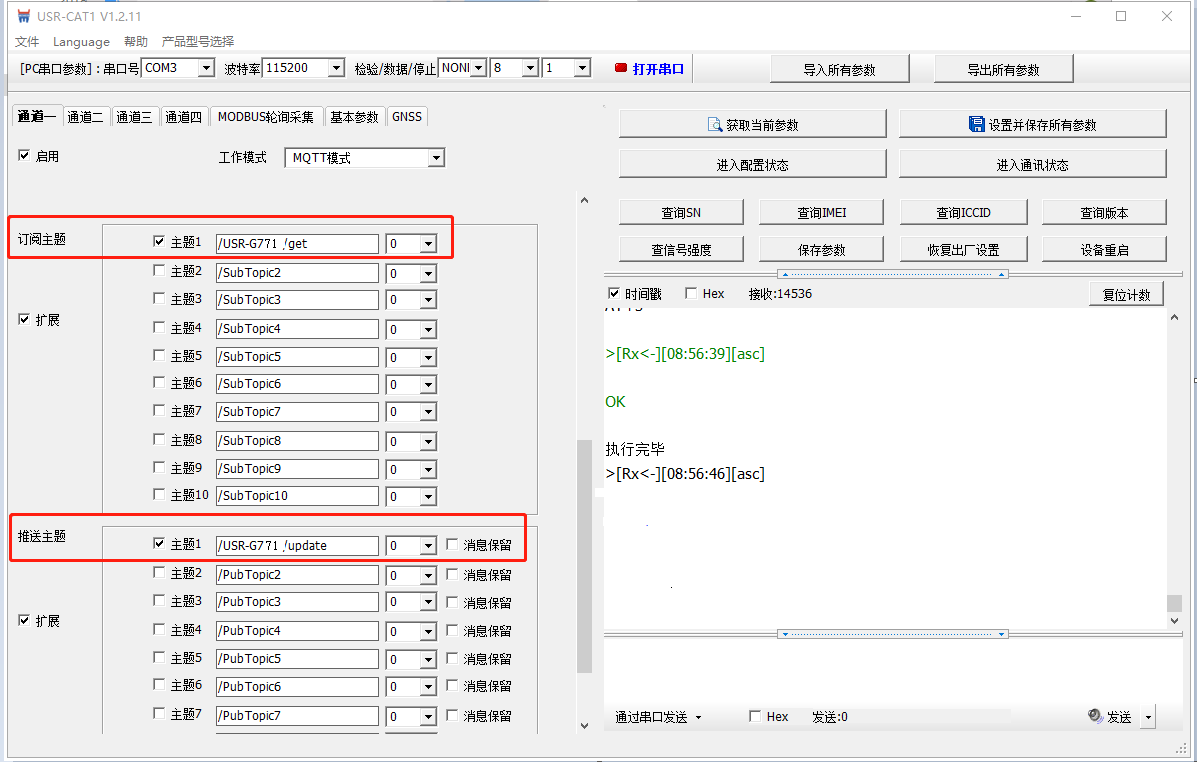

訂閱主題：勾選主題1，設置/USR-G771/get

推送主題：勾選主題1，設置/USR-G771/update

5、配置MODBUS輪詢采集參數

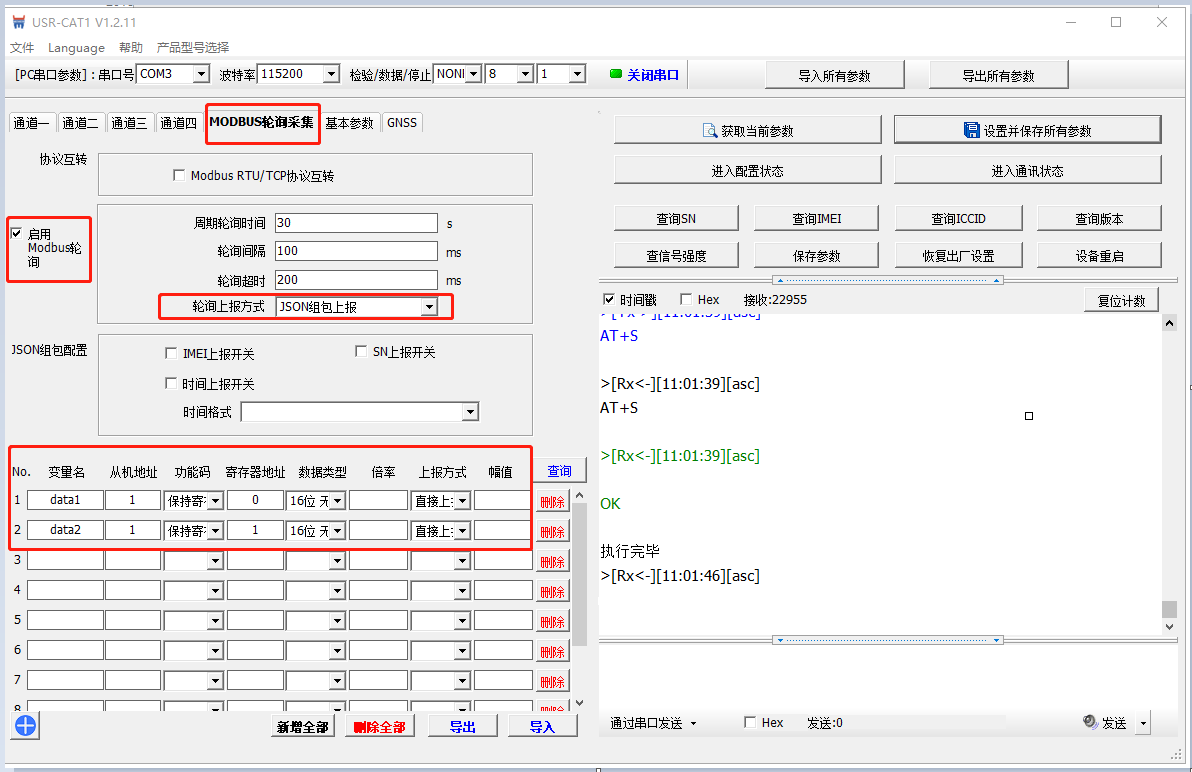

MODBUS輪詢采集：

啟動Modbus輪詢：勾選

輪詢上報方式：選擇JSON組包上報

Modbus輪詢采集點位配置界面：添加2個變量。

No1 變量名data1，從機地址1，功能碼（保持寄存器功能碼03），寄存器地址0，數據類型16位無符號，上報方式（直接上報）

No2 變量名data2，從機地址1，功能碼（保持寄存器功能碼03），寄存器地址1，數據類型16位無符號，上報方式（直接上報）

6、配置GNSS參數

勾選GNSS功能，勾選私有云，勾選復用原有通道。

基于服務器A，選擇啟用。

定位心跳發送方式選擇向服務器發送心跳包。

定位心跳時間（秒）60秒

定位心跳類型選擇 NMEA RMC

7、最后點擊設置并保存所有參數

四、MQTTfx參數設置

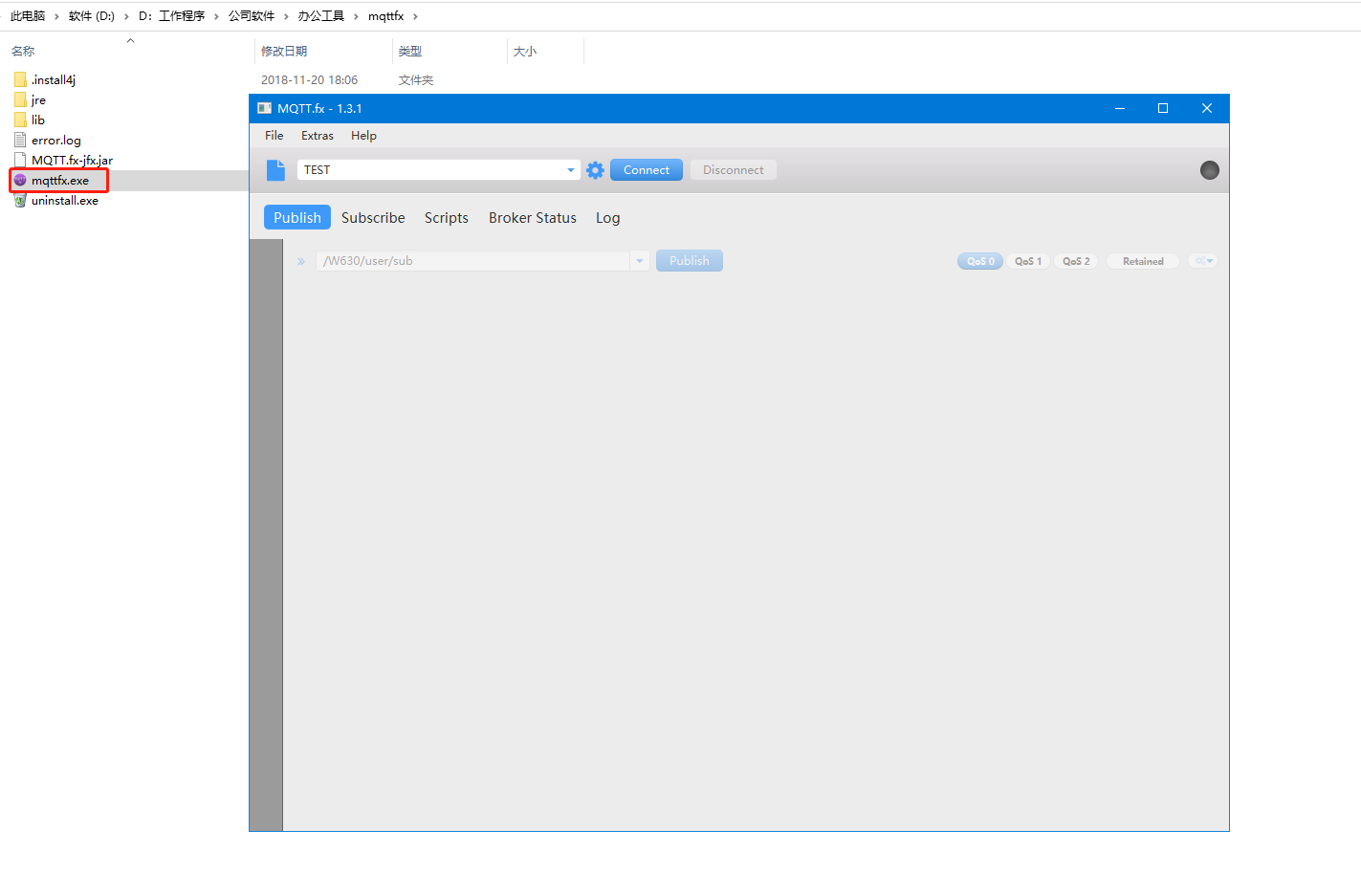

1、打開MQTTfx軟件

2、建一個新的配置文件做另一個MQTT客戶端

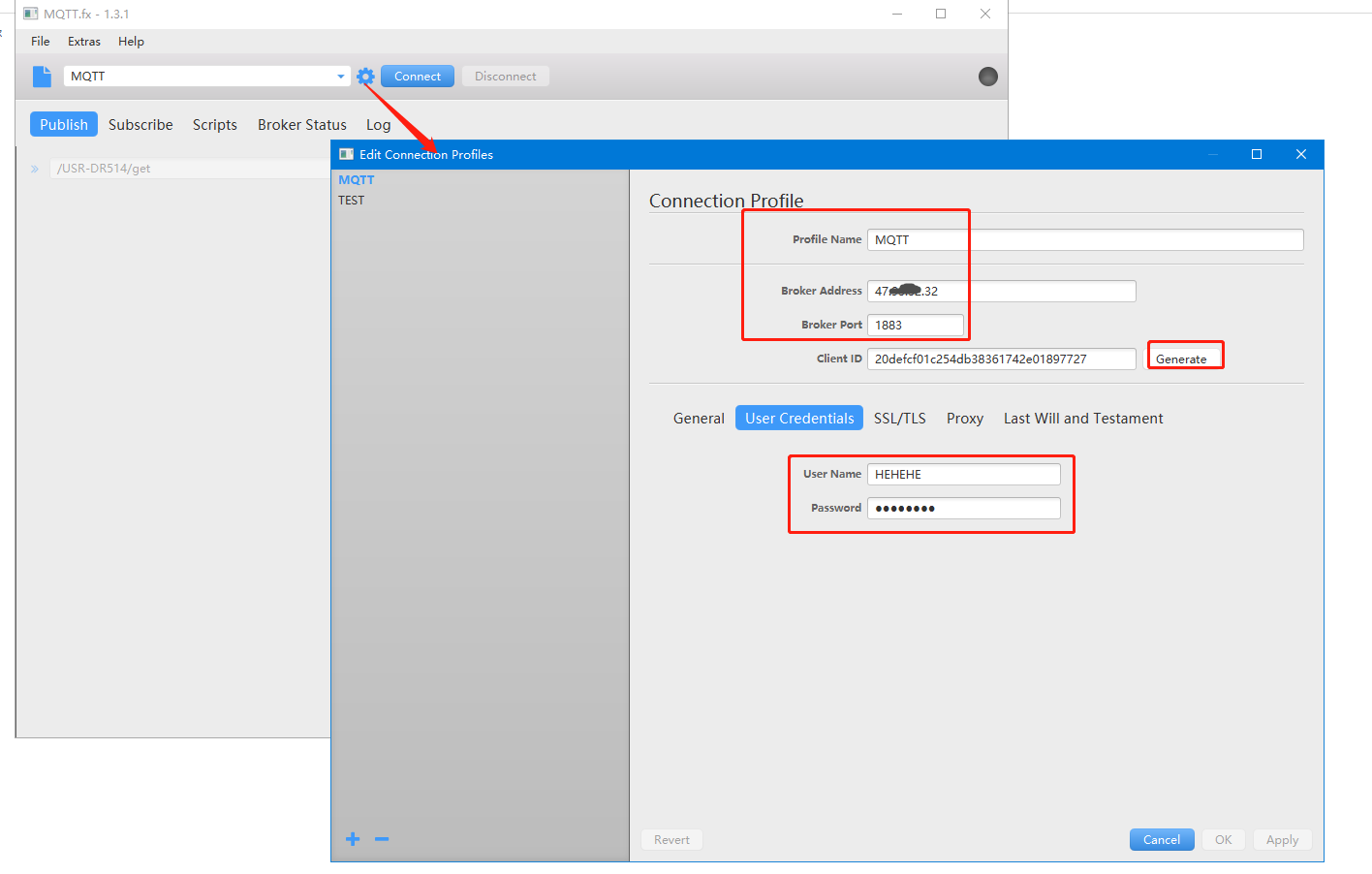

（1）配置文件名自定義用MQTT

（2）服務器地址填和USR-G771連接的同一個MQTT服務器地址

（3）端口填MQTT服務器端口1883

（4）Client ID（客戶端ID）可以點擊后面的Generate自動創建，注意和USR-G771的客戶端ID不要一樣，如果相同會沖突。

（5）點擊User Credentials，User NAME輸入MQTT服務器的用戶名，Password輸入MQTT服務器的密碼。

（6）所有參數設置完成之后，點擊Apply應用。

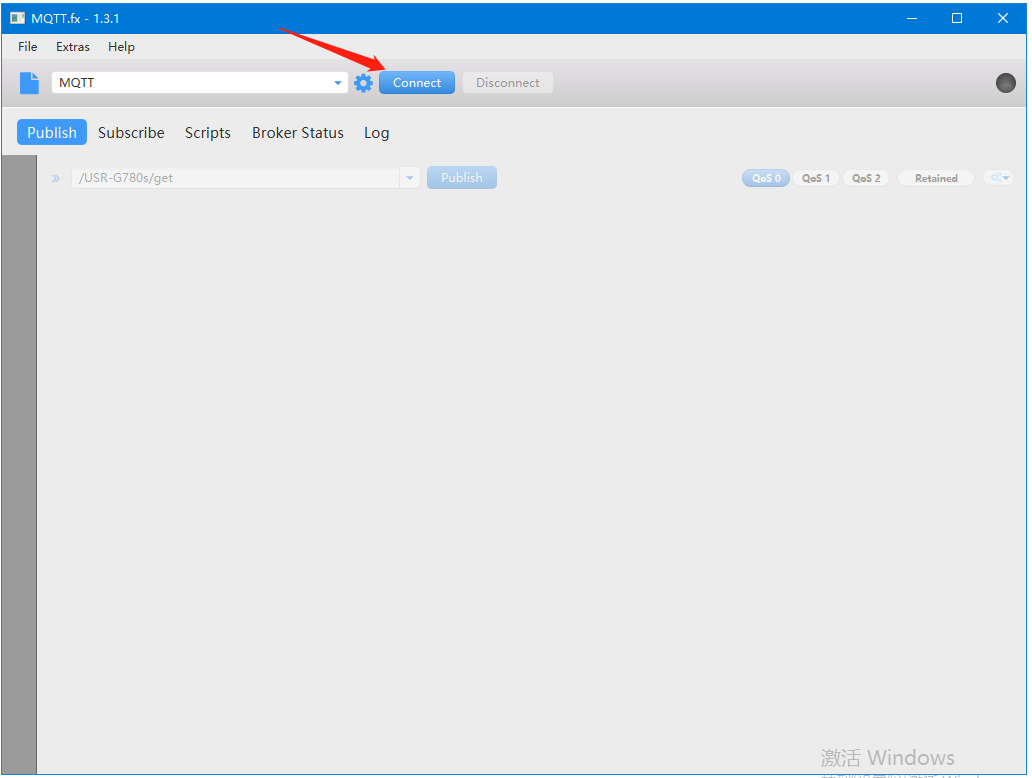

3、MQTT.fx軟件選擇新建的客戶端MQTT，點擊Connect連接

五、通訊測試

1、MODBUS SLAVE軟件設置

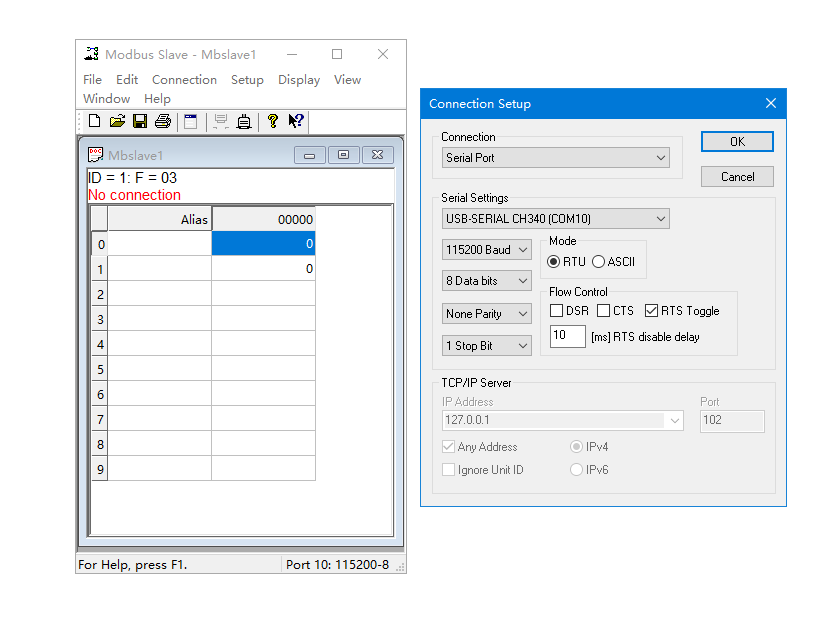

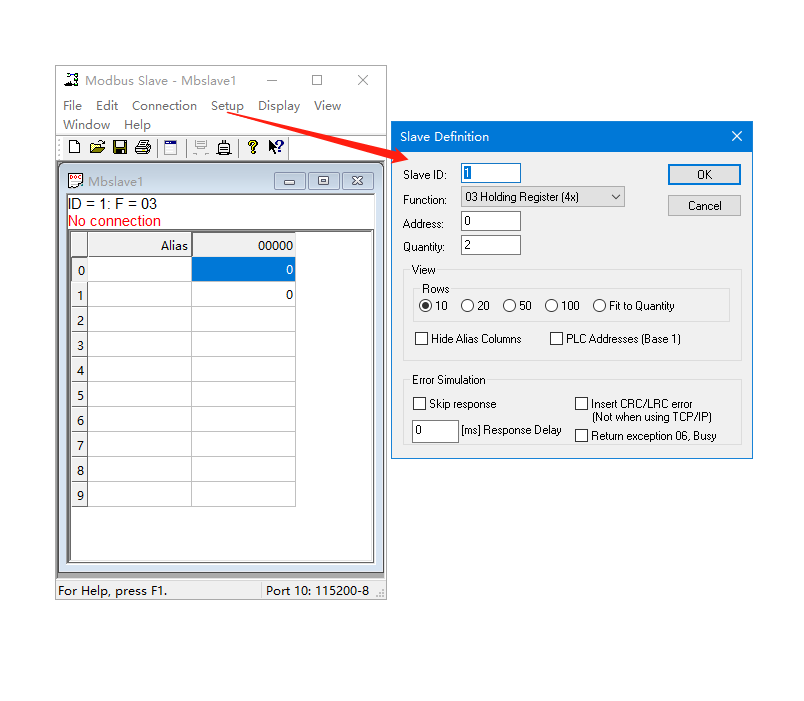

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用2。

就是模擬從機地址1，采集2個寄存器地址0、地址1的數據。

（2）點擊Connection,選擇串口，對應USR-G771所接USB-RS232串口線的COM口號，串口參數和USR-G771串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

（3）寄存器地址0填數據10，寄存器地址1填數據20。

2、Json組包上報，MQTT.fx軟件訂閱

網關會按照設定的輪詢規則，主動采集從機的數據，并以JSON格式上報數據給MQTT服務器。需要接收數據的MQTT客戶端訂閱聯網模塊的發布主題就能收到設備的上報信息。

（1）MQTT.fx軟件點擊Subscribe，輸入/USR-G771/update，點擊后面的Subscribe。

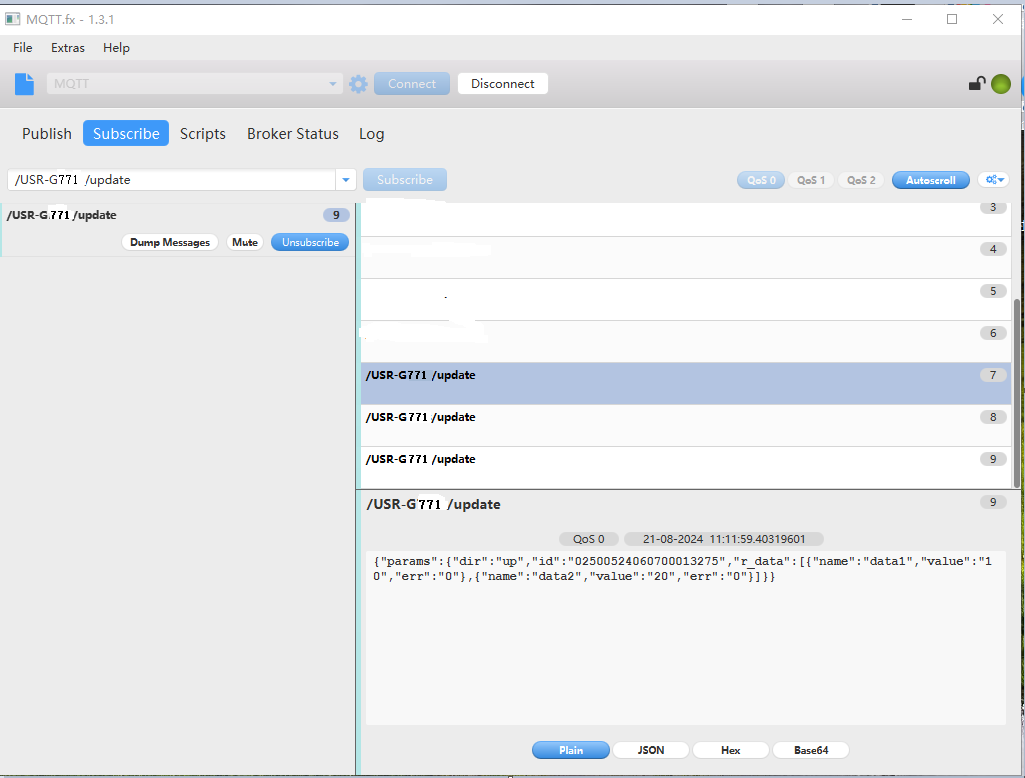

（2）點擊MQTT.fx軟件的每一條/USR-G771/update，可以看到每一條JSON上報信息。

采集寄存器地址0數據10，寄存器地址1數據20。

{"params":{"dir":"up","id":"02500524060700013275","r_data":[{"name":"data1","value":"10","err":"0"},{"name":"data2","value":"20","err":"0"}]}}

2、GNSS定位上報，MQTT.fx軟件訂閱

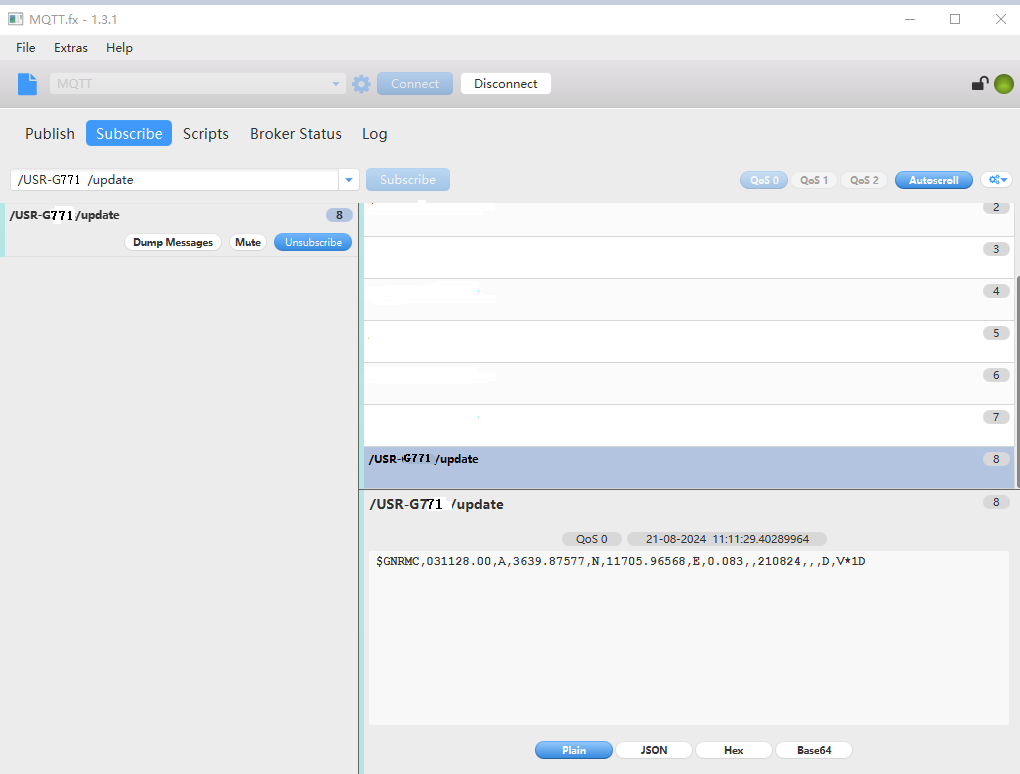

（1）MQTT.fx軟件點擊Subscribe，輸入/USR-G771/update，點擊后面的Subscribe。

編寫人：金志方 編寫日期：2024-08-21

審核人：金志方 審核日期：2024-08-21

訂正版本：V1.0 訂正內容：初稿
